变压器的接线方式及钟点数
变压器接线方式的区别及原理
变压器接线方式的区别及原理
Dyn11接法：高压侧三角形，低压侧星形，且有中性线抽头，高压与低压有一个30度的相位差。
Yyn0 接法：高压侧星形，低压侧也是星形，且有中性线抽头，高压与低压没有相位差。
另外补充如下知识：
变压器高低压有3种连接方式：星型、三角形和曲折形联结。
对高压绕组分别用符号Y、D、Z（大写）表示；对中压和低压绕组分别用y、d、z（小写）表示。
有中性点引出时分别用YN、ZN（高压中性点）和yn、zn（低压中性点）表
示。
自耦变压器有公共部分的两绕组中额定电压低的一个用符号a表示。
变压器按高压、中压和低压绕组联结的顺序组合起来就是绕组的联结组。
例如：高压为Y，低压为yn联结，那么绕组联结组为Yyn。
加上时钟法表示高低压侧相量关系就是联结组别。
常用的三种联结组别有不同的特征：
1 Y联结：绕组电流等于线电流，绕组电压等于线电压的1/√3，且可以做成分级绝缘；另外，中性点引出接地，也可以用来实现四线制供电。
这种联结的主要缺点是没有三次谐波电流的循环回路。
2 D联结：D联结的特征与Y联结的特征正好相反。
3 Z联结：Z联结具有Y联结的优点，匝数要比Y形联结多15.5%，成本较大。
变压器的接线方式
变压器的接线方式、过载能力等介绍接线方式1、短接变压器的“输入”与“输出”接线端子用兆欧表测试其与地线的绝缘电阻。
1000V兆欧表测量时，阻值大于2M欧姆。
2、变压器输入、输出电源线截面配线应满足其电流值大小的要求；按照2-2.5A/min2电流密度配置为宜。
3、输入、输出三相电源线应按变压器接线板母线颜色黄、绿、红分别接A 相、B 相、C 相，中性零线应与变压器压器中性零线相接，接地线与变压器外壳（如变压器有机箱应与箱体地线标志对应相连接）。
检查输入输出线，确认正确无误。
4、先空载通电，观察测试输入输出电压符合要求。
同时观察机器内部是否有异响、打火、异味等非正常现象，若有异常,请立即断开输入电源。
5、当空载测试完成且正常后，方可接入负载。
过载能力干式变压器的过载能力与环境温度、过载前的负载情况(起始负载)、变压器的绝缘散热情况和发热时间常数等有关，若有需要，可向生产厂索取干变的过负荷曲线。
如何利用其过载能力呢?这里有两点供参考：(1)选择计算变压器容量时可适当减小：充分考虑某些轧钢、焊接等设备短时冲击过负荷的可能性--尽量利用干式变压器的较强过载能力而减小变压器容量；对某些不均匀负荷的场所，如供夜间照明等为主的居民区、文化娱乐设施以及空调和白天照明为主的商场等，可充分利用其过载能力，适当减小变压器容量，使其主运行时间处于满载或短时过载。
(2)可减少备用容量或台数：在某些场所，对变压器的备用系数要求较高，使得工程选配的变压器容量大、台数多。
而利用干变的过载能力，在考虑其备用容量时可予以压缩；在确定备用台数时亦可减少。
变压器处于过载运行时，一定要注意监测其运行温度：若温度上升达155℃(有报警发出)即应采取减载措施(减去某些次要负荷)，以确保对主要负荷的安全供电。
选型干式变压器的安全运行和使用寿命，很大程度上取决于变压器绕组绝缘的安全可靠。
绕组温度超过绝缘耐受温度使绝缘破坏，是导致变压器不能正常工作的主要原因之一，因此对变压器的运行温度的监测及其报警控制是十分重要的。
变压器连接组别及绕组方式
变压器连接组别及绕组方式三相变压器的连接组一、三相绕组的连接方法常见的连接方法有星形和三角形两种。
以高压绕组为例，星形连接是将三相绕组的末端连接在一起结为中性点，把三相绕组的首端分别引出，画接线图时，应将三相绕组竖直平行画出，相序是从左向右，电势的正方向是由末端指向首端，电压方向那么相反。
画相量图时，应将B相电势竖直画出，其它两相分别与其相差120°按顺时针排列，三相电势方向由末端指向首端，线电势也是由末端指向首端。
三角形连接是将三相绕组的首、末端顺次连接成闭合回路，把三个接点顺次引出，三角形连接又有顺接、倒接两种接法。
画接线图时，三相绕组应竖直平行排列，相序是由左向右，顺接是上一相绕组的首端与下一相绕组的末端顺次连接。
倒接是将上一相绕组的末端与下一相绕组的首端顺次连接。
画相量图时，仍将B相竖直向上画出，三相接点顺次按顺时针排列，构成一个闭合的等边三角形，顺接时三角形指向右侧，倒接时三角形指向左侧，每相电势与电压方向与星形接线一样。
也就是说，相量图是按三相绕组的连接情况画出的，是一种位形图。
其等电位点在图上重合为一点，任意两点之间的有向线段就表示两面三刀点间电势的相量，方向均由末端指向首端。
连接三相绕组时，必须严格按绕组端头标志和接线图进展，不得将一相绕组的首、末端互换，否那么会造成三相电压不对称，三相电流不平衡，甚至损坏变压器。
二、单相绕组的极性三相变压器的任一相的原、副绕组被同一主磁通所交链，在同一瞬间，当原绕组的某一端头为正时，副绕组必然有一个电位为正的对应端头，这两个相对应的端头就称为同极性端或同名端，通常以圆点标注。
变压器原、副绕组之间的极性关系取决于绕组的绕向和线端的标志。
当变压器原、副绕组的绕向一样，位置相对应的线端标志一样〔即同为首端或同为末端〕，在电源接通的时候，根据椤次定律，可以确定标志一样的端应同为高电位或同为低电位，其电势的相量是同相的。
如果仅将原绕组的标志颠倒，那么原、副绕组标志一样的线端就为反极性，其电势的相向即为反相。
简单易懂的变压器的时钟表示法画法
1.三相变压器绕组的联结和联结组是一个难点，关于时钟法确定方向有好几种，主流的有下面两种，一种是向量箭头朝外，一种是向量箭头朝里，如下图（a）,（b）,其实这两种都不符合向量图画法E AB=E A-E B，向量图的箭头应该从减数E B指向被减数日，而这两种是从E A指向E B,只不过在一次和二次绕组都采用这种方法，负负得正，可以同样得到正确的效果，还有第三种是向量图的箭头从减数E B指向被减数E A，也可以得到同样的结果4".2.画图时几条原则第一条原则：向量图的箭头的正方向永远是末端指向首端高压侧都是大写，低压侧都是小写A,B,C和a,b,c叫做变压器的头或者首端，X,YZ和x,y,z叫变压器的尾或者末端第二条原则：强迫A，a等电位，也就是说将这两点重合，如上面的（b）图第三条原则：顺时针画A，B，C和a, b, c,即A超前B 120°, B超前C 120°, a超前b 120°, b 超前c 120°3.画图步骤第一步：画高压侧的图，让A指向B，A在下，B在上，也就是确定时钟的分针，然后按照顺时针画A，B, C高压侧是星形连接高压侧是三角连接第二步：确定高压和低压侧第一组变压器的相电势是同相还是反相，即向量图画法是同方向，还是相反相差180判断方法如下:绕向为高压侧和低压侧的同名端，就是黑点，都在上或者都在下，就是相同，一上一下或者一下一上为相反标号相同指高压侧和低压侧的首端（大写字母）都在上面，或者首端（大写字母）都在下面，下图为绕向相同，标号相反F图为绕向相反，标号相反F图为绕向相同，标号相同［析】用相董图：得出相电势是相反和相同后，就可以确定高压侧第一组和低压侧第一组的方向第三步：将A和a等电位即重合，低压侧按顺时针画a, b，c,连接ab,确定几点钟方向4. 举例一第一步：画高压侧的图，让A指向B，A在下，B在上，也就是确定时钟的分针，然后按照顺时针画A，B，C第二步：确定高压和低压侧第一组变压器的相电势，绕向相同，标号相反，所以电动势相反,差180 °，箭头都是从x指向a，X指向A，如下图所示第三步：将A和a等电位，低压侧按顺时针画a，b，c，连接ab，确定几点钟方向5. 举例二［析1结论：Dy?第一步：画高压侧的图，让A指向B, A在下，B在上，也就是确定时钟的分针，然后按照顺时针画A, B, C 第二步：确定高压和低压侧第一组变压器的相电势，绕向相同，标号相反，所以电动势相反, 差180 °，箭头都是从y指向b，X指向A，如下图所示AX向量和by向量，互相平行，方向相反，也就是差180°第三步：将A和a等电位即重合，低压侧按顺时针画a，b，c，连接ab，确定几点钟方向（注：表格素材和资料部分来自网络，供参考。

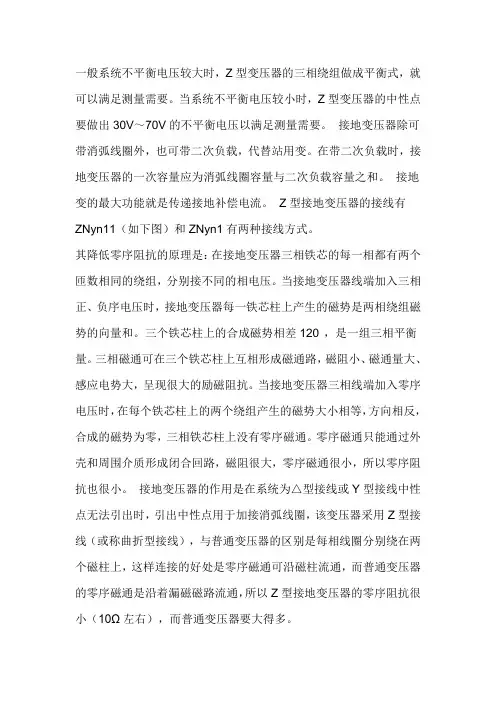

变压器Z型接线
一般系统不平衡电压较大时，Z型变压器的三相绕组做成平衡式，就可以满足测量需要。
当系统不平衡电压较小时，Z型变压器的中性点要做出30V～70V的不平衡电压以满足测量需要。
接地变压器除可带消弧线圈外，也可带二次负载，代替站用变。
在带二次负载时，接地变压器的一次容量应为消弧线圈容量与二次负载容量之和。
接地变的最大功能就是传递接地补偿电流。
Z型接地变压器的接线有ZNyn11（如下图）和ZNyn1有两种接线方式。
其降低零序阻抗的原理是：在接地变压器三相铁芯的每一相都有两个匝数相同的绕组，分别接不同的相电压。
当接地变压器线端加入三相正、负序电压时，接地变压器每一铁芯柱上产生的磁势是两相绕组磁势的向量和。
三个铁芯柱上的合成磁势相差120°，是一组三相平衡量。
三相磁通可在三个铁芯柱上互相形成磁通路，磁阻小、磁通量大、感应电势大，呈现很大的励磁阻抗。
当接地变压器三相线端加入零序电压时，在每个铁芯柱上的两个绕组产生的磁势大小相等，方向相反，合成的磁势为零，三相铁芯柱上没有零序磁通。
零序磁通只能通过外壳和周围介质形成闭合回路，磁阻很大，零序磁通很小，所以零序阻抗也很小。
接地变压器的作用是在系统为△型接线或Y型接线中性点无法引出时，引出中性点用于加接消弧线圈，该变压器采用Z型接线（或称曲折型接线），与普通变压器的区别是每相线圈分别绕在两个磁柱上，这样连接的好处是零序磁通可沿磁柱流通，而普通变压器的零序磁通是沿着漏磁磁路流通，所以Z型接地变压器的零序阻抗很小（10Ω左右），而普通变压器要大得多。
Z形接线具有如下优点:1,允许中点载流的负载且有较低的零序阻抗2,可用作接地变压器的接法形成人工中点3,可降低系统中的电压不平衡.4,具有良好的防雷特性对于35KV、66KV配电网，变压器绕组通常采用Y接法，有中性点引出，就不需要使用接地变压器。
对于6KV、10KV配电网，变压器绕组通常采用△接法，无中性点引出，这就需要用接地变压器引出中性点。
变压器接线方式
变压器接线方式几种变压器接线方式的优缺点比较变压器Dd接线的优缺点：变压器Dd接线的优点是：% ~' Y5 X& V% h3 v5 J（1）没有三次谐波电动势和Yy接法的主要弊病。
0 q; ?/ S7 X6 Z6 ?3 b6 P （2）由平衡的线电压，可供较大的三相不平衡负载。
9 d, P; R9 d+ Q1 z V" `- M（3）对于输出较大电流的低压变压器，这种接法是比较经济的，因为变压器的各线圈流的是相电流，输给用户的则是比相电流大√3倍的线电流。
变压器Dd接线的缺点是：& {/ e& t7 M/ g5 I2 b( K1 o$ W（1）和Y形比较，绝缘物用得较多，导线截面小使耐受短路时机械力的能力减弱。
（2）不能抽取中性点，有时满足不了系统及用户的要求。
- t8 m- t# L+ F7 _! N" t! [（3）在单相变压器组成的三相变压器组中，如果各相电压不一致时，将在线圈中产生环流，影响效率。
6 B8 z4 p& c6 X/ g7 ^0 J6 G1 I; x! s' O# o* L, A变压器Yd接线的优缺点：变压器Yd接线的优点是：- D$ v; V- n' K4 {! F0 |- }（1）二次电动势中没有三次谐波电动势和Yy接法的主要弊病。
（2）根据需要可在Y一侧抽取中性点。
（3）由于其中有一侧接成△形，可基本上维持另一侧Y形接法的中性点稳定（使中性点的电压变动不大）。
4 ~2 _7 ]0 \- R9 m（4）因为接线组别是单数组，有一个优点，即不同组别的两台单数组变压器可以在改变外部首、尾端标号的条件下并列，不需抽出器身重新接线。
（5）降压变压器接成Yd，则可充分利用Y接法和△形接法的优点。
变压器Yy（包括Yyn）接线的优缺点：变压器Yy（包括Yyn）接线的优点是：（1） Y形和△形相比，在承受同样线电压情况下Y形的每相线圈承受的电压较小，故在制造上用的绝缘材料较少。
变压器接法
变压器接法
变压器接法是变压器工作过程中最重要的一部分，也是影响变压器性能和可靠性的关键因素。
在变压器选型时，不仅要考虑额定功率范围、绝缘等级和损耗，还要研究变压器的接法及相关参数，以满足变压器的技术要求。
一般来说，变压器的接法可以分为三类：并联接法、串联接法和三相接法。
1、并联接法
并联接法是指将原输出电压通过改变变压器铁心比例，采用两个或多个同类变压器的并联，以达到较高或较低输出电压的要求。
并联接法可以提高变压器的输出功率，提高电压因数，降低损耗，使变压器具有更高的效率。
2、串联接法
串联接法是指将两只或多只变压器的铁心比例不变，多只变压器串联形成，然后共用一个负载，以达到输出电压比直接连接的变压器低的要求，此时，变压器的负载可较小，能节省能源，具有较高的经济效益。
3、三相接法
三相接法是指将三只相同类型的变压器并联使用，三相接法同时克服了并联接法与串联接法的缺点，使各只变压器的负载均衡，且输出电压更高，易于控制。
总之，变压器的接法的选择关乎变压器的性能，因此，在变压器选购时要根据详细的工况要求来选用相应的接法。
合理的接法可以确保变压器的正常使用，并且能达到节能的效果。
三相四线变压器接线法？
三相四线变压器是一种常见的电力变压器，用于将三相电源的电压变换为低电压输出，常用于工业和商业用途。
下面是一种常见的三相四线变压器接线法，称为"Y-Δ" 接线法：
1. 首先，将三相电源的三根相线（L1、L2、L3）和中性线（N）连接到变压器的高压侧（原线圈，也称为Y 线圈）：
- 将L1 连接到变压器的一个高压侧接线柱。
- 将L2 连接到另一个高压侧接线柱。
- 将L3 连接到第三个高压侧接线柱。
- 将N 连接到高压侧的中性接线柱。
2. 然后，将变压器的低压侧（副线圈，也称为Δ 线圈）的三个相线（a、b、c）连接到负载电路：
- 将a 相线连接到负载电路的一个引线。
- 将b 相线连接到负载电路的另一个引线。
- 将c 相线连接到负载电路的第三个引线。
3. 此时，负载电路与变压器的低压侧相连，高压侧提供给变压器的电源。
需要注意的是，Y-Δ 接线法适用于负载是三相电源的情况，如果负载是单相电源，采用其他连接方式，如Y-Y 接线法。
接线变压器是电力系统中的重要组成部分，正确的接线可以确保安全、可靠的电力输送和设备运行。
在执行电气工作时，请始终遵循适用的电气标准和安全规定。
强烈建议由合格的电气工程师进行设计、安装和维护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器的接线方式及钟点数的确定
判断变压器的联接组别方法
在变压器的联接组别中“Yn”表示一次侧为星形带中性线的接线，Y表示星形，n表示带中性线；“d”表示二次侧为三角形接线。
“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。
变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。
Y（或y）为星形接线，D（或d）为三角形接线。
数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。
“Yn，d11”，其中11就是表示：当一次侧线电压相量作为分针指在时钟12点的位置时，二次侧的线电压相量在时钟的11点位置。
也就是，二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。
变压器接线方式有4种基本连接形式：“Y，y”、“D，y”、“Y，d”和“D，d”。
我国只采用“Y，y”和“Y，d”。
由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。
三相变压器在电力系统和三相可控整流的触发电路中，都会碰到变压器的极性和联接组别的接线问题。
变压器绕组的联接组，是由变压器原、次边三相绕组联接方式不同，使得原、次边之间各个对应线电压的相位关系有所不同，来划分联接组别。
通常是采用线电压矢量图对三相变压器的各种联接组别进行接线和识别，对初学者和现场操作者不易掌握。
而利用相电压矢量图来对三相变压器各种联接组别进行接线和识别，此种方法具有易学懂、易记牢，在实用中即简便又可靠的特点，特别是对Y/△和△/Y的联接组，更显示出它的优越性。
下面以实例来说明用相电压矢量图对三相变压器的联接组别的接线和识别的方法。
1 用相电压矢量图画出Y/△接法的接线图
首先画出原边三相相电压矢量A、B、C，以原边A相相电压为基准，顺时针旋转到所要求的联接组。
如图1所示，Y/△-11的联接组别，顺时针旋转了330°后再画出次边a相的相电压矢量，此a相相电压矢量在原边A相与B相反方向-B的合成矢量上，由于原次边三相绕组A、B、C和a、b、c相对应，我们把次边a相绕组的头连接次边b相绕组尾，作为次边a相的输出线，由此在三角形接法中，只要确定了次边a相的连结，其他两相的头尾连接顺序和引出线就不会弄错。
因此根据原次边相电压矢量便可画出Y/△-11组接线图，如图2所示。
2 用相电压矢量图来识别Y/Δ 接法的联接组别
如要识别图3所示的Y/△接法的联接组别，首先画出原边相电压矢量A、B、C，根据图3的接线图可以看出，次边a相绕组的尾连接C相绕组的头作为次边a相的输出线，由于次边a与原边A同相位，我们把次边a相相电压矢量画在原边相电压C和-A的中间，以原边A相为基准，顺时针旋转次边a相，它们之间的夹角为210°，由此这个接线图是Y/△-7组，见图4。
3 用相电压矢量图画出△/Y接法的接线图
首先画出次边a、b、c三相相电压矢量图，以次边a相相电压矢量为基准，逆时针旋转到所要求联接组，再根据此矢量图画出该组别的接线图。
如图5所示，先画出△/Y-5组的矢量图，再逆时针旋转150°，画出原边A相相电压矢量，此A相相电压矢量上，因此根据此矢量图便可画出△/Y-5组的接线图可知，次边a、b、c三个头作为a、b、c三相的输出端，原边A的尾C的头，B的尾接A的头，C 的尾接B的头分别作为A、B、C三相的输出端，见图6。
4 用相电压矢量图，识别△/Y接法的联接组别
首先画出以次边a、b、c三相电压为基准的矢量图，再根据原边绕组的接法，只要将A相画在次边矢量上，以原边A相顺时针旋转到次边a相之间的夹角是多少，就知道该△/Y的接线图它属于第几组。
如图7所示，识别图中△/Y的接线图它属于几组，根据上面的方法，画出次边a、b、c三相相电压矢量图，从接线图中可以看出原边A相绕组的头连接B相绕组的尾作为原边A相引出线，因此我们把原边相电压矢量A画到次边矢量a和-b中间，而次边C 相绕组的头作为次边a相输出，因此我们把次边矢量C当成是矢量a调相来使用，然后以原边A相顺时旋转到次边a相，它们的夹角为270°，因此这个接线图为△/Y-9联接组，见图8。
图7 △/Y接线图图8 △/Y接线图的相电压矢量图
由此可见，用相电压矢量图来对三相变压器各种联接组别进行接线和识别的方法简单易学，却在现场实践过程中具有很高的实用价值。
Yy2（Y/Y-2）图
Dy3（△/Y-3）图。
