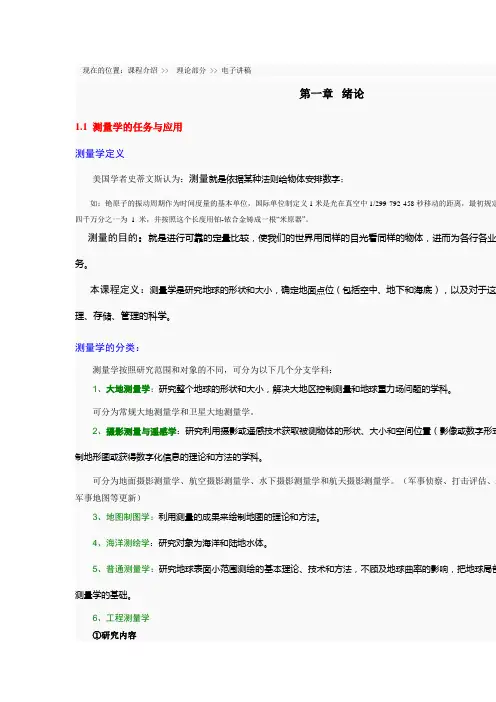

测量学_赵建三_第1章绪论
现在的位置：课程介绍 >> 理论部分 >> 电子讲稿第一章绪论1.1 测量学的任务与应用测量学定义美国学者史蒂文斯认为：测量就是依据某种法则给物体安排数字；如：铯原子的振动周期作为时间度量的基本单位，国际单位制定义1米是光在真空中1/299 792 458秒移动的距离，最初规定四千万分之一为 1 米，并按照这个长度用铂-铱合金铸成一根“米原器”。
测量的目的：就是进行可靠的定量比较，使我们的世界用同样的目光看同样的物体，进而为各行各业务。
本课程定义：测量学是研究地球的形状和大小，确定地面点位（包括空中、地下和海底），以及对于这理、存储、管理的科学。
测量学的分类：测量学按照研究范围和对象的不同，可分为以下几个分支学科：1、大地测量学：研究整个地球的形状和大小，解决大地区控制测量和地球重力场问题的学科。
可分为常规大地测量学和卫星大地测量学。
2、摄影测量与遥感学：研究利用摄影或遥感技术获取被测物体的形状、大小和空间位置（影像或数字形式制地形图或获得数字化信息的理论和方法的学科。
可分为地面摄影测量学、航空摄影测量学、水下摄影测量学和航天摄影测量学。
（军事侦察、打击评估、地军事地图等更新）3、地图制图学：利用测量的成果来绘制地图的理论和方法。
4、海洋测绘学：研究对象为海洋和陆地水体。
5、普通测量学：研究地球表面小范围测绘的基本理论、技术和方法，不顾及地球曲率的影响，把地球局部测量学的基础。
6、工程测量学①研究内容有关城市建设、矿山工厂、水利水电、农林牧业、道路交通、地质矿产等领域各种工程的勘测设计，建设施营，变形监测等方面的测绘工作。
②主要工作测绘；测设；变形监测测量学在工程建设中的应用：测量学的应用非常广泛。
国防、军事、经济建设都离不开测量学，这里着重介绍一下测量学在工程建设中的应用1勘测设计阶段：测绘各种比例尺的地形图，供工程的设计使用。
如修公路，为了确定一条最经济合理的路线，必须预先测绘路线附近的地形图，在地形图上进行路线设计。
