实验室气路系统设计说明
实验室气路系统设计说明：
1.设计依据
根据xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
2.设计范围
xxxxxxxxxxxx
3.系统简介
实验室是用于完成实验、测试分析等各种实验工作的特殊环境。
无论其用于学校的科研教学，制药行业的研发，化工行业的研究，还是用于医学或私人研究，其运转必须是安全可靠的。
当代实验室离得各类耗气设备和各种分析仪如色谱仪和质谱仪都需要使用载气和燃料气，这些气体的控制系统对于实验人员和价格高昂的实验器材的安全都是至关重要的。
它必须确保这些气体的稳定性和安全性。
在现代化的实验室中，为了完成实验，需要用到多种分析仪器，如气相色谱仪，原子吸收，气—质联用仪，ICP等等，其中这些仪器需要用到高纯气体，传统的做法是采用独立钢瓶分散供气的模式，这种供气模式每台仪器设备单独配置气体钢瓶，分别满足每台仪器设备的使用，但随着近年来实验室投资的不断加大，仪器设备的迅速增加，用气量也逐年增加，传统的供气模式已经难以满足仪器设备增加的需求，同时分散供气模式带来的实验室布局混乱，钢瓶的频繁更换也对实验室的管理和维护造成了困难，为了解决以上两个方面的问题，就需要一套安全性高且能实现集中分配供气的系统完成从气源向仪器的供气，这就是实验室高纯气体管道系统的功能所在。
实验室集中供气系统的特点：安全性、洁净度、稳定性、经济性、操作便捷性和美观性。
4.系统工艺流程
气路系统主要由气源、切换装置、管道系统、调压装置、用气点、监控及报警系统组成。
对于一些易燃易爆气体，如氢气、乙炔等，可能在设计和施工过程中稍有差异，必须加入阻火器防止火苗串入。
气路系统常用器材：钢瓶（气体压缩机）、钢瓶固定架、钢瓶柜、钢瓶接头、金属软管、半自动切换装置、一级减压器、二级减压器、焊接三通、焊接大小头、卡套阀门、不锈钢管道（BA）、压力表、可燃有毒气体监测报警装置等等。
5.系统设计和施工标准
《工业金属管道工程施工及验收规范》 GB50235-2010
《现场设备、工业管道焊接工程施工及验收规范》 GB50236-2011
《氢气站设计规范》 GB50177-2005
《氢气使用安全技术规范》 GB4962-2008
《工业金属管道设计规范》 GB50316-2000
《乙炔站设计规范》 GB50031-91
《压缩空气站设计规范》GB50029-2014
《建筑设计防火规范》 GB50016-2014
6.验收标准
外观检查
1.管道走线要横平竖直；管道均固定牢固
2.管道外表面无明显破损。
3.各个阀件无明显破损。
系统耐压试验：如果管道冲入压力后发生形变（如鼓泡、扭曲、膨胀等现象）即说明此系统无法在此压力下工作，如果长时间在此工作压力下，系统会在形变位置爆裂，造成人员财产伤害。
本实验是为了检验管道系统耐压性能的好坏，确保系统的安全可靠性。
为了保证实验过程中不污染系统环境，故使用高纯氮气作为实验气体。
实验方法：系统冲入高纯氮气至0.8Mpa，关闭所有阀门，经过24小时后，系统中不得有任何形变产生。
气密性实验：管道系统冲入气体后，如果系统存在漏点，由于系统内的气体不断流失，而系统的体积却没有变化，经过一段时间后，系统压力必然会下降（有时也要考虑环境温度造成的影响）。
由于此检测方法简单操作简便、成本较低、检测结果准确且稳定可靠，适用于中小管道系统的气密性检测。
实验方法：系统冲入高纯氮气至0.8Mpa，关闭所有阀门，经过24小时后，系统的压力变化率＜1%。

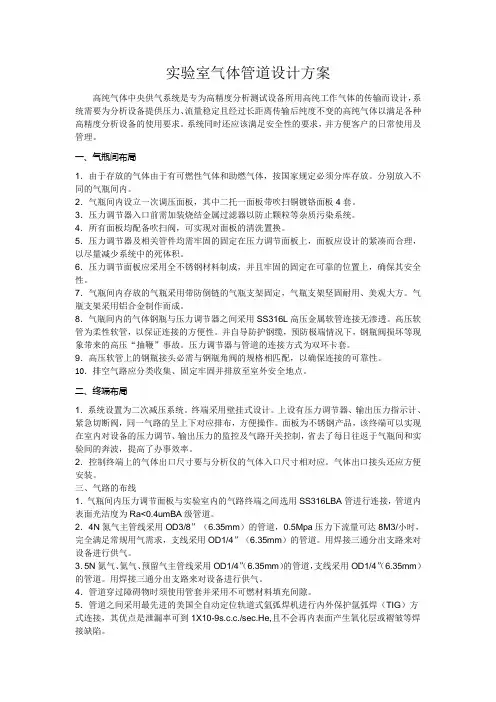

实验室气体管道设计方案
实验室气体管道设计方案高纯气体中央供气系统是专为高精度分析测试设备所用高纯工作气体的传输而设计，系统需要为分析设备提供压力、流量稳定且经过长距离传输后纯度不变的高纯气体以满足各种高精度分析设备的使用要求。
系统同时还应该满足安全性的要求，并方便客户的日常使用及管理。
一、气瓶间布局1．由于存放的气体由于有可燃性气体和助燃气体，按国家规定必须分库存放。
分别放入不同的气瓶间内。
2．气瓶间内设立一次调压面板，其中二托一面板带吹扫铜镀铬面板4套。
3．压力调节器入口前需加装烧结金属过滤器以防止颗粒等杂质污染系统。
4．所有面板均配备吹扫阀，可实现对面板的清洗置换。
5．压力调节器及相关管件均需牢固的固定在压力调节面板上，面板应设计的紧凑而合理，以尽量减少系统中的死体积。
6．压力调节面板应采用全不锈钢材料制成，并且牢固的固定在可靠的位置上，确保其安全性。
7．气瓶间内存放的气瓶采用带防倒链的气瓶支架固定，气瓶支架坚固耐用、美观大方。
气瓶支架采用铝合金制作而成。
8．气瓶间内的气体钢瓶与压力调节器之间采用SS316L高压金属软管连接无渗透。
高压软管为柔性软管，以保证连接的方便性。
并自导防护钢缆，预防极端情况下，钢瓶阀损坏等现象带来的高压“抽鞭”事故。
压力调节器与管道的连接方式为双环卡套。
9．高压软管上的钢瓶接头必需与钢瓶角阀的规格相匹配，以确保连接的可靠性。
10．排空气路应分类收集、固定牢固并排放至室外安全地点。
二、终端布局1．系统设置为二次减压系统。
终端采用壁挂式设计。
上设有压力调节器、输出压力指示计、紧急切断阀，同一气路的呈上下对应排布，方便操作。
面板为不锈钢产品，该终端可以实现在室内对设备的压力调节、输出压力的监控及气路开关控制，省去了每日往返于气瓶间和实验间的奔波，提高了办事效率。
2．控制终端上的气体出口尺寸要与分析仪的气体入口尺寸相对应。
气体出口接头还应方便安装。
三、气路的布线1．气瓶间内压力调节面板与实验室内的气路终端之间选用SS316LBA管进行连接，管道内表面光洁度为Ra<0.4umBA级管道。
实验室通风系统设计说明
Polyester glass fiber 有机玻璃钢
√√ √ ⅹ√
Polyvinyl Chloride PVC
√√ √ √ ⅹ
√
√
慢燃
慢燃 烟
不助燃 毒
Polypropylene PP
√ⅹ√ ⅹⅹ
不助燃
通风柜面风速控制原理
产品特征： 功能显示屏监测系统的可靠性。 直接面风速的测量提供了持续的 闭环路的控制。 不安全的条件下，声音及显示报警。 利用网络通讯达到建筑控制管理高效
NFPA45&AIHA Z9.5要求： 风机或排风管3M高 最低排放速度12m/s
维修安全及正常使用
气体配送
Where is storage(supply), instrument (user)
Pipe---brass and stainless steel, ¼ or 1/8 Connector or weld Option : supply pressure meter, using
管道材料的选择
材料名称 316 Stainless steel
酸
碱
有机溶 火
弱强 弱 强 剂
√√ √ √ √
√
烟雾 √
304 Stainless steel
√ⅹ√ ⅹ√
√
√
Epoxy coated steel 环氧树脂喷漆钢板
√√ √ √ √
Epoxy glass fiber reinforced √ √ √ ⅹ √ 无机玻璃钢
放映结束 感谢各位的批评指导！
谢 谢！
让我们共同进步
未使用变风量控制系统的排风量总量 2000cmh*10h=20000m³/day

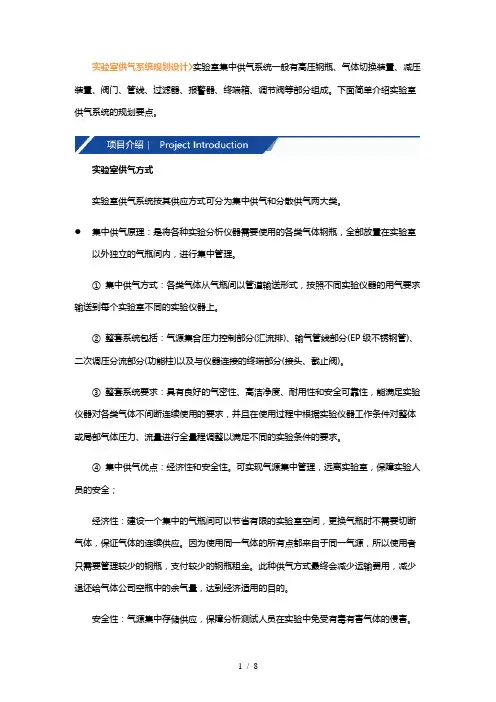

实验室供气系统规划设计
实验室供气系统规划设计>实验室集中供气系统一般有高压钢瓶、气体切换装置、减压装置、阀门、管线、过滤器、报警器、终端箱、调节阀等部分组成。
下面简单介绍实验室供气系统的规划要点。
实验室供气方式实验室供气系统按其供应方式可分为集中供气和分散供气两大类。
集中供气原理：是将各种实验分析仪器需要使用的各类气体钢瓶，全部放置在实验室以外独立的气瓶间内，进行集中管理。
①集中供气方式：各类气体从气瓶间以管道输送形式，按照不同实验仪器的用气要求输送到每个实验室不同的实验仪器上。
②整套系统包括：气源集合压力控制部分(汇流排)、输气管线部分(EP级不锈钢管)、二次调压分流部分(功能柱)以及与仪器连接的终端部分(接头、截止阀)。
③整套系统要求：具有良好的气密性、高洁净度、耐用性和安全可靠性，能满足实验仪器对各类气体不间断连续使用的要求，并且在使用过程中根据实验仪器工作条件对整体或局部气体压力、流量进行全量程调整以满足不同的实验条件的要求。
④集中供气优点：经济性和安全性。
可实现气源集中管理，远离实验室，保障实验人员的安全；经济性：建设一个集中的气瓶间可以节省有限的实验室空间，更换气瓶时不需要切断气体，保证气体的连续供应。
因为使用同一气体的所有点都来自于同一气源，所以使用者只需要管理较少的钢瓶，支付较少的钢瓶租金。
此种供气方式最终会减少运输费用，减少退还给气体公司空瓶中的余气量，达到经济适用的目的。
安全性：气源集中存储供应，保障分析测试人员在实验中免受有毒有害气体的侵害。
⑤集中供气缺点：供气方式缺点是供气管道长，导致浪费气体，开启或关闭气源要到气瓶间，使用欠方便。
分散供气：是将气瓶或气体发生器分别放在各个仪器分析室，接近仪器用气点。
①分散供气优点：使用方便，节约用气，投资少；②分散供气缺点：但由于气瓶接近实验人员，安全性欠佳；③分散供气要求：一般要求采用防爆气瓶柜，并待报警功能与排风功能。
④报警器分类：报警器分为可燃性气体报警器及非可燃性气体报警器。
实验室气体管道说明及安装
实验室气体管道说明及安装1.1实验室气体管道系统技术说明1.1.1编制依据参照国家规范标准规范（描述、罗列本招标文件适用的主要标准和规范）下列规范、规程和标准通过引用构成了本技术文件的组成部分。
本技术文件涉及到的规范、规程和标准，除注明年号者外，应为最新版本。
所有工程的制造、检验及验收除应符合本技术文件外，尚应符合图样以及订货技术协议的有关规定：•GB50016－2006《建筑设计防火规范Code for Fire Prevention of Building Design》•GB50235－2010 《工业金属管道施工规范Code for construction of industrial metallic piping》•JGJ91－93《科学实验建筑设计规范Design Code for construction of scientific Lab 》•GB 50316-2000《工业金属管道设计规范Design code for industrial metallic piping》 (2008年版)•GB 50177-2005《氢气站设计规范Design Code for H2 station》•GB/T 20801-2006《压力管道规范工业管道Design Code for Pressure Pipelines》•GB16912-2008 《深度冷冻法生产氧气及相关气体安全技术规程》•GB50236-2011 《现场设备、工业管道焊接工程施工规范》•GB50184-2011 《工业金属管道工程施工质量验收规范》•SH/T3103-2009 《石油化工中心化验室设计规范》•电子工业部气体管道安全管理规程•GB4962-2008 《氢气使用安全技术规程》•SH 3501-2011 《石油化工有毒、可燃介质钢制管道工程施工及验收规范》当上述文件与本技术文件条件的要求发生矛盾时，原则上按照较严者的要求执行，或书面形式向买方提出，由买方负责联络设计方提出处理意见；以上标准均采用最新版本。
实验室气路设计解决方案
实验室气路设计解决方案一、引言实验室气路设计是实验室建设中至关重要的一环，其合理设计和安装对于实验室的正常运行和实验结果的准确性具有重要影响。
本文将从实验室气路设计的基本原则、气源选择、管道布局、安全措施等方面进行详细介绍，以期为实验室气路设计提供解决方案。
二、实验室气路设计的基本原则1. 安全性原则：实验室气路设计必须符合相关安全规范和标准，确保气体的安全使用和排放。
设计时应考虑气体泄漏、爆炸等风险，采取相应的安全措施，如设置安全阀、泄漏报警装置等。
2. 稳定性原则：实验室气路设计应保证气体供应的稳定性，避免因压力波动或气体不足而影响实验结果。
可通过增加气源容量、使用稳压器等方式实现气体供应的稳定。
3. 灵活性原则：实验室气路设计应具备一定的灵活性，能够满足不同实验的需求。
可采用模块化设计，使气路能够根据实验要求进行调整和扩展。
4. 经济性原则：实验室气路设计应考虑经济效益，合理利用资源，降低成本。
可选择适当的气源和管道材料，减少能耗和损耗。
三、气源选择在实验室气路设计中，常用的气源包括气瓶、气体发生器和气体管道。
气瓶是常用的气源，可提供高纯度气体，但需要定期更换和检验。
气体发生器能够根据需要生成特定气体，如氢气发生器、氧气发生器等，但需要考虑其稳定性和安全性。
气体管道是将气源输送到实验室各个位置的通道，需要选择合适的管道材料和规格，确保气体的稳定输送。
四、管道布局实验室气路的管道布局应根据实验室的具体情况进行设计，主要考虑以下几个方面：1. 管道长度和直径：根据气体流量和压力要求，合理选择管道的长度和直径，以减少气体阻力和压力损失。
2. 管道材料：根据气体的性质和使用要求，选择适合的管道材料，如不锈钢、铜、塑料等。
同时，要保证管道的密封性，避免气体泄漏。
3. 管道支架和固定：为了保证管道的稳定性和安全性，需设置支架和固定装置，避免管道受力过大或振动。
4. 管道标识：在管道上设置清晰的标识，标明气体种类、流向和压力等信息，方便使用和维护。
实验室 气路 设计 案例
实验室气路设计案例就拿我知道的一个化学实验室来说吧。
这个实验室主要做一些有机合成和分析测试的工作，用到的气体可不少，像氢气、氮气、氧气还有氩气。
首先呢，气源的选择就很重要。
他们把氢气发生器放在了一个通风良好且相对独立的小隔间里。
为啥呢？这氢气可是个调皮的家伙，易燃易爆呢。
氮气瓶就比较随意啦，不过也是放在一个专门的气瓶柜里，这个气瓶柜还有气体泄漏报警装置，就像给氮气瓶安排了个小保镖似的，一旦氮气泄漏，立马就能知道。
然后是管道铺设。
管道材质那可得选好，对于氢气这种危险分子，用的是特制的抗腐蚀、密封性好的管道。
从气源出来的管道就像大树的树干一样，主管道比较粗，然后逐渐分支到各个需要用气的仪器设备那里。
比如说，有机合成那边有几个反应釜，每个反应釜都有自己的气体接口，管道就像小树枝一样延伸到那里。
在管道的连接点，都用的是高质量的密封接头，确保不会有气体泄漏。
就像我们穿衣服，领口袖口都得密封好，不能透风一样。
再说说气体的压力控制。
每个气体支路都有自己的减压阀，就像每个水龙头都能调节水量大小一样，这个减压阀能把从气瓶里出来的高压气体调整到仪器设备所需要的压力。
比如说，分析仪器那边需要比较稳定的低压气体，减压阀就能精准地把压力降下来，让仪器能够稳定工作。
要是没有这个减压阀，就好比给小婴儿喂饭，你直接用大勺子大口灌，那肯定不行，得用小勺子慢慢喂，这减压阀就是这个小勺子。
还有气体的流量控制也很重要。
在一些实验过程中，需要精确控制气体的流量。
他们就安装了质量流量控制器。
比如说在进行化学气相沉积实验的时候，氮气和氢气的流量比例必须要非常精确，就靠这个流量控制器来把关。
这就好比做菜的时候，盐和糖的比例得合适，多了少了都不行，这个流量控制器就是掌握这个比例的大厨。
另外，整个气路系统还有排空装置。
当实验结束或者需要更换气瓶的时候，能把管道里残留的气体排空。
这就像是打扫房间，把垃圾都清理出去一样，把管道里的气体垃圾都排走，保证下次使用的时候气路是干净安全的。
实验室常用系统分析-供气、供水和综合智能(标准版)
实验室常用系统分析-供气、供水和综合智能（标准版）
实验室是进行科研和教学活动的重要场所，其设备和环境对实验结果具有直接影响。
为了确保实验室的正常运行，实验室供气、供水和综合智能系统的设计与分析至关重要。
一、供气系统
1. 实验室供气系统主要包括：压缩空气、氮气、氧气、氢气等。
2. 供气系统的设计应满足实验室设备对气体的需求，同时考虑气体的安全性、稳定性及经济性。
3. 供气系统应配备压力表、流量计、气体分析仪等检测设备，以确保气体质量和供应量的准确性。
4. 实验室应定期对供气系统进行检查和维护，确保供气系统的安全运行。
二、供水系统
1. 实验室供水系统主要包括：饮用水、实验用水、冷却用水等。
2. 供水系统的设计应满足实验室设备对水的需求，同时考虑水质、水压及经济性。
3. 供水系统应配备水表、水质分析仪等检测设备，以确保水质质量和供应量的准确性。
4. 实验室应定期对供水系统进行检查和维护，确保供水系统的安全运行。
三、综合智能系统
1. 综合智能系统包括实验室环境监控、实验设备控制、实验室安全监控等。
2. 综合智能系统应具备实时监测、数据处理、报警等功能，以保证实验室的正常运行。
3. 综合智能系统应能对实验室内的气体、水质、温度、湿度等环境参数进行监测和控制。
4. 实验室应定期对综合智能系统进行检查和维护，确保系统的安全、稳定、高效运行。
实验室供气、供水和综合智能系统的分析与设计是实验室建设的重要环节。
只有充分考虑实验室的需求和特点，才能确保实验室的正常运行，为科研和教学活动提供有力支持。
实验室气体管道系统
实验室气体管道系统是实验室的一个重要方面，好的气体管路设计对气体系统至关重要。
实验室气体管道系统可以咨询博森科技。
据实验室现场状况，提供实验室气体管道工程的设计施工，并且提供各种安全保护系统，其中试验室气体管路系统包括实验室集中供气系统和室内气瓶供气系统。
一：供气方式：采用中压供气，二级减压的供气方式，气瓶气体压力为12.5MPa,经一级减压后为1MPa(管路压力1MPa),送至用气点，经二级减压后为0.3~0.5MPa(根据仪器需求)送至仪器，供气压力比较稳定。
二：气体管路材质的选择气体管路材质应满足以下要求：（1）对所有气体无渗透性（2）吸附效应最少（3）对所输送的气体呈化学惰性（4）能快速使输送的气体达到平衡316不锈钢是继304不锈钢之后，第二个得到最广泛应用的钢种，具有较好的耐腐蚀性，耐高温，强度优秀等特点，建议采用316无缝不锈钢管。
三：集中供气系统的设计（1）通过气瓶和输送管道将载气输送给仪器，在气瓶出口装有单向阀，可避免更换气瓶时有空气和水分混入，另外在一端安装泄压开关球阀，将多余的空气和水分排放后再接入仪器管道，保证仪器用气的纯度。
（2）集中供气系统采用二级减压保证压力的稳定，采用二级减压的方式，一是，经过第一级减压后，干路压力比气瓶压力大大降低，起到了缓冲管道压力的作用，提高了用气的安全，降低了应用的风险，二是保证仪器供气入口压力的稳定，降低了因为气体压力波动而引起的测量误差，保证了仪器使用的稳定性。
（3）由于实验室有些仪器需要使用易燃气体，如甲烷，乙炔，氢气，做这易燃气体的管路时，应注意管路尽量短，减少中间接头的连接，同时，气瓶一定装入防爆气瓶柜内，气瓶输出端接回火器，可阻止火焰回流气瓶引起的爆炸，防爆气瓶柜顶端应有连接到室外的通风排气口，且有泄漏报警装置，一旦泄漏能及时报警并将气体排到室外。
公司介绍：南京博森科技有限公司坐落于六朝古都—南京，公司致力于智慧实验室、恒温恒湿、生物安全、空气洁净、医用手术室、净化厂房、智能化系统、实验室仪器设备、网络中心机房、气候模拟环境、焓差室、非标准环境及系统节能等领域的规划与建设，以高精度、高质量、高可靠性为标准，引领科技进步为目标，注重节能环保，是集整体规划、设计、安装及运行维护等全方位为一体的高科技企业。
实验室的气路系统简单介绍
1）简介
气路系统主要应用于处理高纯度气体，或有毒气体和腐蚀性气体的控制设备，是真正的针对实验室的气路系统。
主要应用在:
原子吸收光谱法
废气分析
食品包装
制药业
半导体行业
近海行业
医用/工业激光行业
2）每样产品严格检查测试步骤
3）产品示例
4.不锈钢卡管套
英制尺寸
标准仪表卡套管（AP）
化学清洗和钝化卡套管(BA) 电热偶清洗卡套（EP）
特点
可提供外径为1/6至1 in.的卡套管；如有需要还可供应公制尺寸卡套管。
1)标准仪表卡管套（AP）
材料标准
2)化学清洗和钝化卡套管(BA)以及电热偶清洗卡套管(EP)
材料标准
清洗和包装
化学清洗和钝化卡套管
这种卡套管在非挥发物质残余量方面符合ASTM G93, A级标准的要求，也符合CGA G4.1.标准的要求。
卡套管底端部用具特殊材质薄膜和聚乙烯帽盖来保护。
卡套管单根包装在聚乙烯热封包装
袋中。
安全的产品选择
选择产品时，必须考虑总体系统设计以保证获得安全的，无故障的性能。
功能、材料兼容性、充分的额定值、正确的安装、使用和维护是系统设计师和用户的责任。
太原实验室气路设计原理
太原实验室气路设计原理
太原实验室的气路设计原理主要围绕着安全可靠的气体供应，以及有效的管理和控制。
它包括气体源的选择，气体调节器的设计，调节器到实验室的连接，气体分支管路的设计，管路的安装，气体安全阀的安装，气体泄漏检测装置的安装以及气体管道的检查和维护工作等。
一、气体源的选择
在设计实验室的气路时，首先要选择合理的气体源，一般有以下几种方式：一是采用液化石油气提供气体，二是采用气体液化装置，三是使用工业气体气瓶，四是采用工业气体管网供应的气体。
1.液化石油气方式
液化石油气方式是最常用的气体供应方式，其优点在于低成本、容易掌握、容易控制，缺点是液化石油气有毒性，传输距离也有限。
2.气体液化装置方式
气体液化装置可将常压空气液化，液化后具有压力、容量等特点，优点是可以防止气体泄漏，缺点是成本较高。
3.工业气体气瓶方式
使用工业气体气瓶供应气体，优点是可以满足实验室的临时供需，缺点是存储气体量有限，并且个别气体容易发生反应，也容易受到外界环境的影响。
4.工业气体管网方式
工业气体管网方式是最理想的气体供应方式，它可以满足实验室不断变化的气体供求。
