医院放射室专项施工方案(钴60室、直线加速器室)
医院直线加速器室
某市人民医院直线加速器机房工程简介医用直线加速器是一种把高能物理运用到医疗技术上的高新科技产品，是继同位素放射疗法后又一种治疗肿瘤的新方法。
虽然医用直线加速器对肿瘤疾病有良好的治疗效果，但如果防护或使用不当，它所产生的高能电子辐射也会给医护人员和周边人群带来伤害。
同时医用直线加速器的各个系统对工作环境控制和安装要求很高。
因此，尽管该工程作为放疗中心建筑面积仅1238m2(包括模拟机房、后装机和工作用房)，基底建筑面积：686.6 m2，层数2层，建筑高度8.3m；但其设计和施工过程却很复杂。
一、直线加速器机房治疗室的平面设计某市人民医院创建于1921年，是一所集急救、医疗、教学、科研和预防于一体的二级甲等综合医院、国家级爱婴医院、如皋市红十字医院南通医学院和江苏省职工医科大学教学医院以及如皋市120急救中心。
2004年9月与原尘洁医院合并，并全面委托上海仁济医疗管理有限公司经营管理从技术到管理全面接轨上海。
该院地处市中心，周围均是居民区，人群密度高，在规划选址时，做了几个方案。
经多方比较，决定选在院医技楼西南侧。
此处兼顾到与原医技楼的内在联系，既能方便病人就诊，又能避开人群集中地，是个相对安全的区域。
治疗室的面积应适应机器、床位安装、检修以及患者和医生的活动，平面布置见[图-2] 。
室内应注意通风降温，排除设备产生的二氧化碳、臭氧及余热，室温保持20℃～22℃，需设置聚光灯并联锁装置的指示灯，需考虑电视照明，照度要求达到300～500勒克斯。
地面宜做塑料地板或水磨石地面，以便于清洗。
因有时需在这里进行手术，墙面应先刷几道沥青或铺一层油毡，以防中子反射。
外罩饰面的材料宜采用吸音而又不易积尘的材料。
顶棚上应设置工字钢，为安装检修机器时使用，饰面宜做穿孔吸音材料。
直线加速器治疗机下部要设坑位，以便上下升降移动。
坑的深浅与器械设备而定。
为防中子反射到外部，在迷路的内转角拐弯处增设一樘150mm厚内衬石蜡推拉门以增加防护性能。
医院建设工程直线加速器专项施工方案
医院建设工程直线加速器专项施工方案一、前言随着现代医学技术的不断发展，直线加速器在肿瘤治疗领域起到了至关重要的作用。
本文旨在对医院建设工程中直线加速器的专项施工方案进行详细介绍，确保施工过程安全高效，达到预期效果。
二、项目概况2.1 项目背景直线加速器是一种用于放射治疗的设备，对肿瘤患者的治疗具有重要意义。
本项目旨在在医院内建设直线加速器设备，提供更好的治疗服务。
2.2 项目目标•建设符合国家标准的直线加速器设备；•确保施工过程安全高效；•保证施工质量，达到预期效果。
三、施工方案3.1 施工准备工作•深入了解直线加速器设备的相关技术参数和安装要求；•确定施工周期和施工人员配备；•提前准备施工所需的材料和工具。
3.2 施工流程1.场地准备–清理施工现场，确保施工环境干净整洁；–根据设计图纸标定施工区域。
2.设备安装–按照设备安装说明书，进行设备组装和布置；–聘请专业技术人员进行设备调试，确保设备运行正常。
3.电气布线–安装设备所需的电气线路，确保电气设备正常运行；–进行电气设备的接地处理，保证设备安全。
4.通风系统安装–安装直线加速器设备所需的通风系统，确保设备散热正常。
5.验收与调试–进行设备验收和性能调试，确保设备运行稳定可靠；–保证设备符合相关标准要求。
3.3 施工注意事项•安全第一：在施工过程中，严格遵守安全规定，确保施工人员的人身安全；•环境保护：施工完成后，清理施工现场，妥善处理施工废弃物，做到环境友好。
四、总结本文对医院建设工程中直线加速器的专项施工方案进行了详细介绍，从施工准备到施工流程再到施工注意事项，都进行了全面阐述。
通过严格遵守施工流程和注意事项，可以确保直线加速器设备建设顺利进行，为医院的肿瘤治疗提供更好的装备和服务。
(中建一局医院直线加速器室专项施工方案
目录一、编制依据 (2)二、工程概况 (2)1基本概况 (2)2结构特点 (2)3施工重点及难点 (4)三、施工计划 (4)1工期计划 (4)2材料及设备计划 (4)四、施工工艺 (6)1施工流程 (6)2主要施工工艺选择 (6)3模板工程施工工艺 (6)4钢筋工程施工工艺 (13)5大体积混凝土 (16)五、安全措施 (27)（一）、安全管理组织机构 (27)（二）、安全管理措施 (28)（三）、模板、支撑搭设和拆除安全措施 (29)（四）、砼浇筑时对支模架的控制措施 (29)（五）、验收管理 (30)（六）、应急救援预案 (31)六、劳动力计划 (32)七、监测监控要求 (33)八、计算书及相关构造图 (34)1墙模板计算书 (41)2楼模板面板的计算 (50)（一）3000MM厚楼板计算书 (50)（二）1700MM楼板计算 (63)3门洞 (81)（一）、门洞底模 (81)（二）、门洞侧模 (94)一、编制依据1、华汇工程设计集团股份有限公司提供的《新昌县人民医院提升工程一期综合大楼建设工程施工图》及图纸会审纪要、设计变更。
2、《建筑工程施工质量验收统一标准》（GB50300-2013）3、《建筑施工模板安全技术规范》（JGJ162—2008）4、《大体积混凝土施工规范》（GB50496-2009）5、《混凝土结构工程施工质量验收规范》（GB50204—2015）6、《建筑施工承插式盘扣式脚手架安全技术规范》（JGJ231—2010）7、《危险性较大的分部分项工程安全管理办法》8、《建设工程高大模板支撑系统施工安全监督管理导则》9、《建筑施工安全检查标准》（JGJ59—2011）10、《建筑施工高处作业安全技术规范》（JGJ80-2016）11、现行国家相关法律、法规、规范性文件、标准等。
二、工程概况1基本概况1、建设规模：项目建设用地3400㎡，建筑占地面积1999.26㎡，地上10层，地下2层，总建筑面积约25428㎡，其中地上建筑面积19200㎡，地下建筑面积6228㎡。
[河南]防辐射医疗用房施工方案(直线加速器)_secret
![[河南]防辐射医疗用房施工方案(直线加速器)_secret](https://img.taocdn.com/s3/m/2fd08af6bcd126fff6050b36.png)

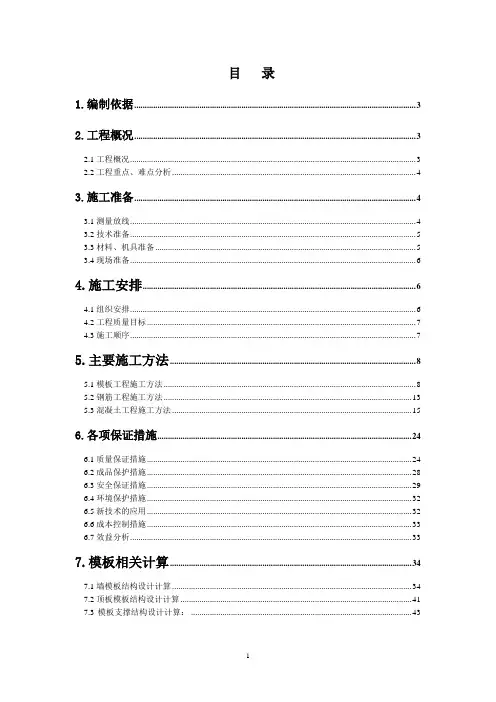

目录1.编制依据 (3)2.工程概况 (3)2.1工程概况 (3)2.2工程重点、难点分析 (4)3.施工准备 (4)3.1测量放线 (4)3.2技术准备 (5)3.3材料、机具准备 (5)3.4现场准备 (6)4.施工安排 (6)4.1组织安排 (6)4.2工程质量目标 (7)4.3施工顺序 (7)5.主要施工方法 (8)5.1模板工程施工方法 (8)5.2钢筋工程施工方法 (13)5.3混凝土工程施工方法 (15)6.各项保证措施 (24)6.1质量保证措施 (24)6.2成品保护措施 (28)6.3安全保证措施 (29)6.4环境保护措施 (32)6.5新技术的应用 (32)6.6成本控制措施 (33)6.7效益分析 (33)7.模板相关计算 (34)7.1墙模板结构设计计算 (34)7.2顶板模板结构设计计算 (41)7.3模板支撑结构设计计算： (43)8大体积混凝土抗裂计算 (45)8.1计算条件 (45)8.2混凝土配合比（KG/M3） (45)8.3计算 (45)1.编制依据1.1本工程施工组织设计和图纸会审记要1.2河南省肿瘤医院门诊医技楼工程设计施工图纸1.3《混凝土结构工程施工质量及验收规范》 GB50204-20021.4《混凝土外加剂应用技术规范》GB50119-20031.5《混凝土质量控制标准》GB50164-921.6《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-20011.7《混凝土泵送施工技术规程》JGJ/T10-951.8《中建总公司施工工艺标准》2.工程概况2.1工程概况河南省肿瘤医院门诊医技楼工程位于郑州市。
本工程由六层的主楼、二层的地下室组成，是集诊疗、手术、科研、护理为一体，技术含量高、施工标准高，施工净化要求严格的综合性医疗工程。
结构类型为框剪结构，建筑高度27.950米，建筑总面积52965m2，地上建筑面积33306m2；地下建筑面积19659 m2。
医院放疗中心(大体积辐射砼)的建设规划
医院放疗中心（大体积辐射砼）的建设规划关键词：医院,放疗中心医院放疗中心（大体积防辐射砼）的建设，不能等同于一般的工程建筑，因为它墙体体积厚大，施工技术要求高，防辐射性能要求高。
如果在工程中不合格，有穿透射线现象，这对患者及医务人员损害，则全工程报废。
我们如果认真做好以下工作，大体积辐射砼的工程也是完全可以保证质量搞好的。
一、放疗中心工程基本概况：我院放疗中心设计为一幢二层防辐射特殊结构工程，建筑总面积为2139平方米，大体积混凝土部分为460平方米，主要用途为直线加速器机房、钴60机房、后装机房、深部X光机房等，墙体厚度分别为2.5米、1.6米、1.3米、0.8米、0.5米厚，楼板厚度分别有2.5米、1.6米、1米、0.5米厚，墙体高度（含楼板厚）分别为6.3米及4.5米。
其他部分有1678平方米，主要用途为候诊大厅、手术室、控制室、医务室、办公室等、属框架单层（局部二层）混凝土结构，高度分别为4.5米，6.3米，21米（凉亭顶）。
二、施工前要做好的准备工作：1、组织准备：放疗中心的建设，由于技术上的特殊要求，把质量放在首位，为确保工程质量达到设计要求，成立项目指挥部，全面负责该工程的施工管理，人员由施工方项目总经理、技术科科长、施工队长、医院建设方代表等参与组成。
2、技术准备：为了把好质量关实行层层落实制度，由施工方集团的生产技术科、质安科派出专人到现场蹲点指导，并对施工队长、施工员、质安员进行技术交底，再由施工队长及施工员等向下面各班，组长进行交底，后由班组长再向工人进行技术交底，并做好各项工作。
在人员的选择方面要注意人的素质，要选技术过硬经验丰富的人员为主。
在大体积砼施工前要对现场人员进行技术指导，熟悉图纸，学习施工规范、操作规程等。
同时搞好现场文明施工，安全技术管理。
3、材料准备根据工程实际需要，各种建筑材料要选择质优，符合有关标准底材料，钢材，水泥要经试验合格后方可进场。
（1）水泥选用选用本地名牌425＃普通硅酸圤同批号（掺火山灰）水泥。
南通新区医院直线加速器机房混凝土浇筑施工技术
南通新区医院直线加速器机房混凝土浇筑施工技术南通新区医院是一家现代化的综合性医院，为了更好地为患者提供放射治疗服务，医院决定建设一座直线加速器机房。
机房的混凝土浇筑是整个机房建设的重要环节，其质量直接关系到机房的稳定性和安全性。
我们在混凝土浇筑施工中要格外重视，采取科学合理的施工技术，确保机房的质量和安全性。
本文将对南通新区医院直线加速器机房混凝土浇筑施工技术进行详细介绍。
一、施工前准备1.1 设计方案审核：在进行混凝土浇筑施工之前，需要对设计方案进行审核，确保设计符合国家相关标准和规范，同时保证施工的技术可行性和安全性。
1.2 材料准备：混凝土浇筑施工需要准备水泥、砂、骨料和混凝土外加剂等材料。
这些材料需要进行检验，确保质量合格，同时要根据实际情况进行合理的储存和管理。
1.3 施工人员培训：施工人员需要具备一定的专业知识和技能，对混凝土浇筑施工工艺要有深入的了解。
在施工前要对施工人员进行培训，确保他们能够熟练掌握施工技术，提高工作效率和质量。
1.4 施工设备检查：在进行混凝土浇筑施工之前，需要对施工设备进行检查和维护，确保设备的正常运转。
在施工过程中，要严格按照操作规程进行操作，做到安全生产。
二、施工工艺流程2.1 基础处理：在进行混凝土浇筑之前，需要对机房的基础进行处理。
首先要清理基础表面的杂物和积水，确保基础表面干燥清洁。
然后根据设计要求对基础进行找平和铺设脱模带，以便于后续的混凝土浇筑。
2.2 模板安装：根据设计要求，对机房的混凝土浇筑进行模板安装。
模板的安装要符合标高要求和结构尺寸，同时要进行固定和支撑，确保模板的稳固和安全。
2.3 钢筋加工和安装：在进行混凝土浇筑之前，需要对机房的钢筋进行加工和安装。
首先要根据设计要求对钢筋进行加工制作，然后按照设计要求进行安装，并进行绑扎牢固，保证钢筋的正确位置和布置。
2.4 混凝土浇筑：混凝土的配合比要根据设计要求进行确定，然后进行现场搅拌和浇筑。
利用60Co机房安装高能医用直线加速器
考
文
献
;#<=> <)H+)N+$, =*$NL4N+$, RLM+A, CS+HL -+,LM T$* "2.’."" 6L( =)*N+4@L U44L@L*)N$* V)4+@+N+LM， ;#<= <LO$* ;$> 3. > .WW/ > ;#<=， FN*S4NS*)@ FI+L@H+,A RLM+A, ),H XG)@S)N+$, T$* 6LH+4)@ YML $T 8 ),H C)00) <)DM $T X,L*A+LM SO N$ ." 6L(， ;#<= <LO$*N ;$> 7W > .W/! > 苏森龄， 主编 > 8 射线和 % 射线防护手册 > 贵阳： 贵州人民出版 社， .W5% > （收稿日期： %""7’"3’%W）
［.， %］
筑， 符合国家规定的防护要求。 根据临床的实际防护要求， 及中子防护等问题， 我们最 终在 #-’%.""# 型机的高能档射线上选择了 ." 6(， 并在机器 上加装了 KL)0MN$OOL*， 专供高能档使用。 高能机的选型要求： （低 !高能档 8 射线选择了 ." 6(， 能档为 ! 6(） ， 这样不仅临床上常用， 并兼顾了防护要求， 并 可忽略中子的防护问题。 " 加装了 KL)0MN$OOL* （射线阻挡 器） ， 在使用 ." 6( 8 射线时伸出。#主机要求分两半安装， 主要考虑到安装机器时机房迷路的转弯半径。 $ 对连接电 缆根据实际情况， 提出了长度要求。 二、 结果和讨论 将主机的安装与机房成 73P角， 可增加机房的有效空间， 并考虑了全身放疗的要求 （ * Q 7 0） 。因原射线与防护墙成 。在可能是防护的薄 有效地增加了防护厚度 （! 73P角， % 倍） 弱处 （如迷路端） 加装了 %" 00 厚的钢板。利用原机房的天 井安装了水循环冷却系统。 通过安装高能机， 节省了大量资金和时间， 根本地解决 了加速器机房的选址问题。经安徽省职业病防治所测试、 验 收， 完全达到了防护要求。通过多年来的临床实践， 我们认 为当时高能 8 射线档选择 ." 6( 射线， 完全达到了临床要求 （中国人体厚较薄） ， 并得到同行的好评， 近几年来又安装了 全身立体定向适形放疗专家系统 （ 8 刀） ， 同中心误差在 % 满足了临床要求， 并获得了较好的临床效果。 00 以内， 参
防辐射医疗用房施工方案(直线加速器)
目录1.编制依据 (3)2.工程概况 (3)2.1工程概况 (3)2.2工程重点、难点分析 (4)3.施工准备 (4)3.1测量放线 (4)3.2技术准备 (5)3.3材料、机具准备 (5)3.4现场准备 (6)4.施工安排 (6)4.1组织安排 (6)4.2工程质量目标 (7)4.3施工顺序 (7)5.主要施工方法 (8)5.1模板工程施工方法 (8)5.2钢筋工程施工方法 (13)5.3混凝土工程施工方法 (16)6.各项保证措施 (24)6.1质量保证措施 (24)6.2成品保护措施 (28)6.3安全保证措施 (29)6.4环境保护措施 (32)6.5新技术的应用 (32)6.6成本控制措施 (33)6.7效益分析 (33)7.模板相关计算 (34)7.1墙模板结构设计计算 (34)7.2顶板模板结构设计计算 (41)7.3模板支撑结构设计计算： (43)8大体积混凝土抗裂计算 (45)8.1计算条件 (45)8.2混凝土配合比（KG/M3） (45)8.3计算 (45)1.编制依据1.1本工程施工组织设计和图纸会审记要1.2河南省肿瘤医院门诊医技楼工程设计施工图纸1.3《混凝土结构工程施工质量及验收规范》 GB50204-20021.4《混凝土外加剂应用技术规范》GB50119-20031.5《混凝土质量控制标准》GB50164-921.6《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-20011.7《混凝土泵送施工技术规程》JGJ/T10-951.8《中建总公司施工工艺标准》2.工程概况2.1工程概况河南省肿瘤医院门诊医技楼工程位于郑州市。
本工程由六层的主楼、二层的地下室组成，是集诊疗、手术、科研、护理为一体，技术含量高、施工标准高，施工净化要求严格的综合性医疗工程。
结构类型为框剪结构，建筑高度27.950米，建筑总面积52965m2，地上建筑面积33306m2；地下建筑面积19659 m2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A2 施工组织设计（方案）报审表
工程名称：***中心医院肿瘤科大楼编号：
放射室专项施工方案专家论证报审表工程名称：***中心医院肿瘤科大楼
***中心医院肿瘤科大楼直加机房
专项施工方案
工程名称：***中心医院肿瘤科大楼
工程地点：***中心医院
建设单位：***中心医院
设计单位：*****建筑设计院
施工单位：广东****团有限公司
监理单位：江门市****监理有限公司
编制单位：广东****团股份有限公司审批单位：广东****团股份有限公司
***中心医院项目部技术部
编制人：
技术负责人：审批人：
编制日期：年月日审批日期：年月日
目录
第一章、编制依据 (1)
第二章、工程概述 (1)
2.1工程概况 (1)
2.2放射室平面布置示意图及剖面图 (1)
第三章、结构工程特点与难点及处理措施 (3)
3.1结构工程特点 (3)
3.2结构工程难点 (4)
3.3处理措施 (4)
第四章、人工机械与材料计划 (4)
4.1劳动力投入 (4)
4.2主要材料供应计划 (5)
4.3主要施工机械设备 (5)
第五章、施工整体部署及计划 (6)
5.1结构施工整体部署 (6)
5.2施工总体顺序 (6)
第六章、放射室施工方法及技术措施 (6)
6.1 钢筋工程 (6)
6.2 模板工程 (7)
6.3、混凝土工程 (8)
第七章模板工程计算书 (14)
7.1 墙板计算书 (14)
7.2 1.8米厚顶板计算书 (22)
7.3 3.0米厚顶板计算书 (32)
第八章直线加速器室保温材料计算 (41)
8.1 混凝土配合比初步设计 (41)
8.2混凝土升温计算 (41)
8.3 保温材料计算 (41)
第九章、安全保障措施 (43)
9.1施工安全措施 (43)
9.2开展安全教育 (44)
9.3加强安全检查 (44)
第十章、文明施工及环保 (45)
10.1文明施工 (45)
10.2环保保护 (45)
第十一章应急预案 (47)
第十二章、监测监控 (48)
第一章、编制依据
1、《中华人民共和国国家标准GBJB－74“放射防护规定”》。
2、广东省卫生厅转发卫生部的有关规定：
（1）《（80）卫生字第38号关于发布“医用治疗X线卫生防护规定”》。
（2）《GBW－3－80“医用远距治疗R线卫生防护规定”》。
（3)《（81）卫工字第7号关于发布“医用高能X线和电子束卫生防护》
3．《***人民医院放射室施工》招标文件；
4．房屋施工组织设计手册及有关施工规范、规程、标准等；
5．《混凝土外加剂应用技术规范》（GB50119-2003）
6．我单位多年类似工程的施工经验。
第二章、工程概述
2.1工程概况
***中心医院肿瘤科大楼直加机房,包含钴60室、直线加速器室等。
其治疗设备的电子束和光子束（即高能x射线和高能r射线）如果泄漏出去，对人体有严重的伤害及至人于死亡。
因此，国家对医院放射治疗室的卫生防护有严格的防护规定，各种放射治疗室墙板的防护厚度均按国家规定，根据防护等级和要求，经计算确定。
计算时，混凝土的密度为2.35T/m3。
此类构筑物绝对不允许有蜂窝、孔洞、裂缝的出现和夹有松散混凝土的现象。
以确保防护构筑物不池漏射线伤人。
治疗室与控制室均需分设；治疗室四周墙及顶板均厚度不同；入口为S迷道或迷宫型迷道，多次散射，使治疗室入口的散射强度接近于天然；门或栏为连锁装置即行程开关，使门或栏不关上不能开机；门口拟装工作指示灯。
（即红、绿灯）闭路电视摄像头，声或光警报系统，应急关闭等；钴60深部X线，浅层X线治疗室，均在顶板上有曲道抽风，解决既不漏射线又能每小时3－4次换气；激光定位装置；直线加速口，还要制冷系统把水温降至180－200C机内降温系统；放射治疗室均把使用面积要求设计在30m2以上。
钴60及深部X线治疗室砼墙与顶板较厚，必须配外，上下两层防裂钢筋，否则大体积混凝容易出现收缩裂缝，做成射线漏出，无法补救，甚至迫使废弃不能用。
另方面考虑平战结合，墙板增加每平方三吨冲力，概算标配筋比防裂钢筋增加不多，这样战时附落弹，也不至大破坏，不易做成钴源流失，酿成严重的放射事故。
2.2放射室平面布置示意图及剖面图。
