PET膜的表面接枝改性
心瓣用pet材料表面改性及其抗细菌粘附研究
塑型查兰堡主兰堡堡塞图１—１描绘的是细菌对生物材料表面粘附的过程示意图。
幽ｌ—ｌ１．材料表面形成一层由糖蛋白膜２．细菌向材料表面迁移（随机性）３．细菌对材料的可逆性粘附４．细菌对材料发生不可逆粘附５．基质新陈代谢和细菌的繁殖６．细菌进行复制生长７．形成生物膜８．生物膜的脱离、迁移事实上几乎所有的细菌都具有表面粘附能力…。
临床上，引起ＢＣＩ的优势菌种一般为表皮葡萄球菌（Ｓｔａｐｈｙｌ—ＯＣＯＣＣＵＳｅＤ．ｉｄｅｒｍｉｄｉｓ，ＳＥ）、金黄葡萄球菌（Ｓｔａｐｈｙｌ—ＯＣＯＣＣＵＳａｕｒｅｕｓ，ＳＡ）、大肠杆菌（Ｅｓｃｈｅｒｉｃｈｉａｃｏｌｉ，ＥＣ）、绿脓杆菌（Ｐｓｅｕｄｏｍｏｎｓａｅｒｕｇｉｎｏｓａ，ＰＡ），其中ＳＥ是最常见和严重的致病菌，常发生在高分子材料植入物的表面“…。
而金属表面易为ＳＡ所粘附，Ｅｃ则被认为是介入导管发生感染的主要致病菌““”３。
这主要是由于不同的生物材料表面具有不同的电荷、表露能、疏水性或亲水性、光滑度及不同的原子结构和化学组成。
所以表现为不同的生物材料具有不同的粘附性能。
诱发细菌对生物材料的粘附的原因很复杂，主要依赖于细菌和材料表面的化学性质以及两者所处的流体环境。
附着在生物材料表面的蛋白质、凝血因子、血小板和血栓也会诱导细菌粘附［ｔａ．１４］。
ＡｒｚｕＰｅｓｍｅｎ等对离子性聚羟基异丁烯酯、聚氨酯和聚丙烯的细菌粘附作了研究，发现细菌容易粘附在带正电荷和疏水性材料表面，而对电中性和负电性材料表面则粘附较少“”。
ＳａｄａｈｉｒｏＮｏｍｕｒａ等人发现在疏水性硅橡胶和聚氯乙烯材料表面接枝上肝素后，细菌粘附分别下降了２最后盎：扫描电镜下观察。
５．１．２．３复钙时间实验”２１将材料剪成ｌｃｍＸ１ｃｍ的小块，放入生理盐水中浸泡２４ｈｒ。
然后移至丽组ｌ×７．５ｃｍ的试管内，一组为空白，一组为样品，每组３个平行洋。
分别加入ｌｍｌｌｎＬ浆．Ｏ．０２５ｍｏｌ／ＬＣａＣｌ２溶液０．２ｍｌ，启动秒表计时。
大豆蛋白接枝改性PET功能织物的制备及服用性能
相比其他合成纤维，PET 具有高强、抗皱和耐磨等优势，得到广泛应用［1-3］，但是PET 织物返潮率低（小于0.4%），生物相容性差，制约其在服装等行业的进一步应用［4-5］。
大豆蛋白作为一种植物蛋白，具有良好的生物相容性，如借助接枝技术覆盖在PET 表面，能显著改善其生物相容性和服用性能，有助于进一步拓宽应用范围［6-7］。
但是PET 纤维外层分子结构排列紧密，具有较强的疏水性和较差的生物相容性，而王芳1，陈飞荣2，王振贵1（1.邢台职业技术学院，河北邢台054035；2.黎明职业大学，福建泉州362000）摘要：用生物酶对涤纶（PET ）织物进行改性增强亲水性，然后用交联剂聚乙烯醇缩水甘油醚（PVAGE ）将大豆蛋白接枝到织物表面，制备大豆蛋白接枝改性PET 功能织物，并对织物进行结构表征及性能测试。
大豆蛋白接枝改性的优化工艺：大豆蛋白5%，PVAGE 1.5%，100℃，30min 。
结构表征显示制备的大豆蛋白接枝改性PET 功能织物纤维表面有一层均匀的大豆蛋白薄膜，改性PET 纤维的N 从0%增加到2.13%；织物纤维表面出现了氨基和酰胺基的吸收峰，进一步证明大豆蛋白已被成功接枝到PET 纤维上。
服用性能表明改性织物的亲水性和耐洗性较好，断裂强力显著增强，并很好地保持了原织物的柔软性，广泛应用于各类服装面料的制作。
关键词：功能织物；生物酶；大豆蛋白；服用性能中图分类号:TS195.6文献标志码:A文章编号:1004-0439（2021）03-0023-05Preparation and wearability of modified PET functional fabric grafted with soybean proteinWANG Fang 1,CHEN Feirong 2,WANG Zhen′gui 1(1.Xingtai Polytechnic College,Xingtai 054035,China;2.Liming Vocational University,Quanzhou 362000,China)Abstract:Polyester (PET)fabric was modified by enzyme to enhance the hydrophilicity of the fabric,thensoybean protein was grafted onto the fabric surface by using crosslinking agent polyvinyl glycidyl ether (PVAGE),and the modified PET functional fabric grafted with soybean protein was prepared.The structure and properties of the fabric were characterized.The optimum modification process with soybean protein were as follows:soybean protein 5%,PVAGE 1.5%,100℃,30min.The structure characterization showed that there was a uniform soybean protein film on the surface of the modified PET functional fabric grafted with soybean protein,and the N content of the modified PET fiber increased from 0%to 2.13%.The absorption peaks of amino group and acylamine group appeared on the surface of fabric fiber,which further proved that soybean protein was successfully grafted onto PET fiber.The wearability showed that the hydrophilicity and washability of the modified fabric were good,the breaking strength was significantly enhanced,and the softness of the original fabric was well maintained.The modified fabric could be widely used in the production of all kinds of clothing fabrics.Key words:functional fabric;enzyme;soy been protein;wearability收稿日期：2020-12-13基金项目：邢台市社会发展研究课题（XTSKFZ2020114）作者简介：王芳（1984—），女，内蒙古赤峰人，讲师，硕士，研究方向为服装制作工艺及服装企业管理。
乙烯吡咯烷酮对PET薄膜的表面接枝改性

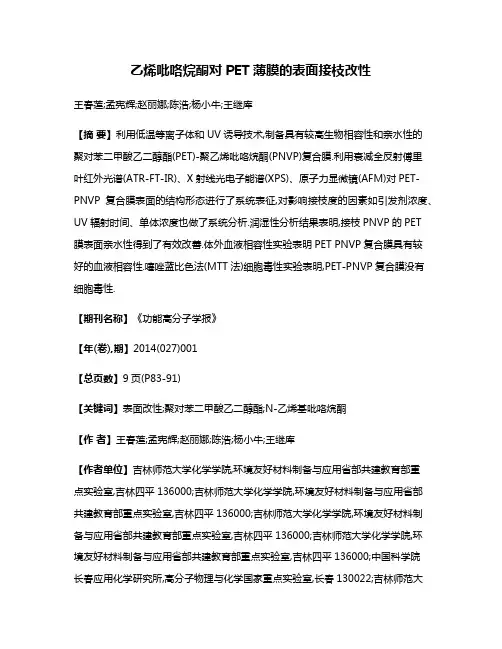

乙烯吡咯烷酮对PET薄膜的表面接枝改性王春莲;孟宪辉;赵丽娜;陈浩;杨小牛;王继库【摘要】利用低温等离子体和UV诱导技术,制备具有较高生物相容性和亲水性的聚对苯二甲酸乙二醇酯(PET)-聚乙烯吡咯烷酮(PNVP)复合膜.利用衰减全反射傅里叶红外光谱(ATR-FT-IR)、X射线光电子能谱(XPS)、原子力显微镜(AFM)对PET-PNVP复合膜表面的结构形态进行了系统表征,对影响接枝度的因素如引发剂浓度、UV辐射时间、单体浓度也做了系统分析.润湿性分析结果表明,接枝PNVP的PET膜表面亲水性得到了有效改善.体外血液相容性实验表明PET PNVP复合膜具有较好的血液相容性.噻唑蓝比色法(MTT法)细胞毒性实验表明,PET-PNVP复合膜没有细胞毒性.【期刊名称】《功能高分子学报》【年(卷),期】2014(027)001【总页数】9页(P83-91)【关键词】表面改性;聚对苯二甲酸乙二醇酯;N-乙烯基吡咯烷酮【作者】王春莲;孟宪辉;赵丽娜;陈浩;杨小牛;王继库【作者单位】吉林师范大学化学学院,环境友好材料制备与应用省部共建教育部重点实验室,吉林四平136000;吉林师范大学化学学院,环境友好材料制备与应用省部共建教育部重点实验室,吉林四平136000;吉林师范大学化学学院,环境友好材料制备与应用省部共建教育部重点实验室,吉林四平136000;吉林师范大学化学学院,环境友好材料制备与应用省部共建教育部重点实验室,吉林四平136000;中国科学院长春应用化学研究所,高分子物理与化学国家重点实验室,长春130022;吉林师范大学化学学院,环境友好材料制备与应用省部共建教育部重点实验室,吉林四平136000【正文语种】中文【中图分类】O631.5聚对苯二甲酸乙二醇酯（PET）薄膜是一种无色透明、高绝缘、具有良好热稳定性的聚酯薄膜，被广泛地用于保护膜、包装等工业领域[1]；同时由于自身的物理力学性能、化学稳定性和无生物毒性，在医用介入导管和人工韧带等医用材料方面也越来越受到关注[2]。
准分子激光引发PET材料表面接枝提高表面亲水性的开题报告

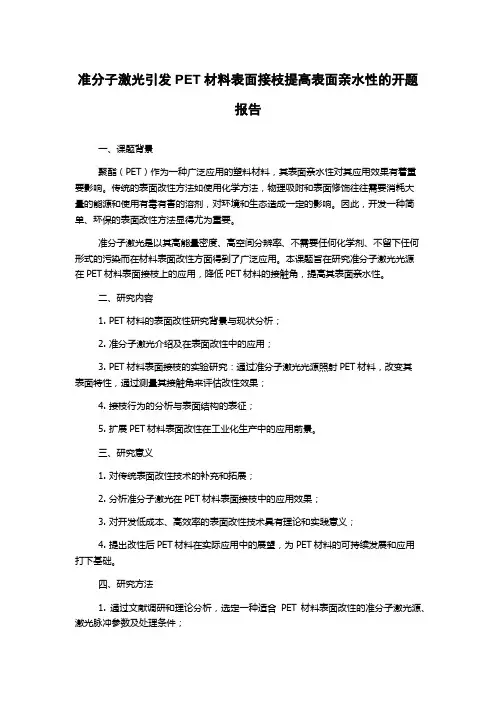

准分子激光引发PET材料表面接枝提高表面亲水性的开题报告一、课题背景聚酯（PET）作为一种广泛应用的塑料材料，其表面亲水性对其应用效果有着重要影响。
传统的表面改性方法如使用化学方法，物理吸附和表面修饰往往需要消耗大量的能源和使用有毒有害的溶剂，对环境和生态造成一定的影响。
因此，开发一种简单、环保的表面改性方法显得尤为重要。
准分子激光是以其高能量密度、高空间分辨率、不需要任何化学剂、不留下任何形式的污染而在材料表面改性方面得到了广泛应用。
本课题旨在研究准分子激光光源在PET材料表面接枝上的应用，降低PET材料的接触角，提高其表面亲水性。
二、研究内容1. PET材料的表面改性研究背景与现状分析；2. 准分子激光介绍及在表面改性中的应用；3. PET材料表面接枝的实验研究：通过准分子激光光源照射PET材料，改变其表面特性，通过测量其接触角来评估改性效果；4. 接枝行为的分析与表面结构的表征；5. 扩展PET材料表面改性在工业化生产中的应用前景。
三、研究意义1. 对传统表面改性技术的补充和拓展；2. 分析准分子激光在PET材料表面接枝中的应用效果；3. 对开发低成本、高效率的表面改性技术具有理论和实践意义；4. 提出改性后PET材料在实际应用中的展望，为PET材料的可持续发展和应用打下基础。
四、研究方法1. 通过文献调研和理论分析，选定一种适合PET材料表面改性的准分子激光源、激光脉冲参数及处理条件；2. 对PET材料进行预处理；3. 利用已确定的准分子激光源对PET材料表面进行接枝处理；4. 通过水接触角测量仪等表征手段，确定材料表面的改性效果；5. 通过显微镜等手段观察PET材料表面结构的变化。
五、预期结果1. 通过准分子激光光源在PET材料表面接枝处理，可以明显降低PET材料的接触角，提高其表面亲水性；2. 分析PET材料表面接枝行为与结构，进一步探究准分子激光打造PET材料表面新结构带来的改性效果；3. 探索PET材料表面改性技术在可持续发展中的应用前景。
PET的改性
PET的改性第一篇：PET的改性PET的改性摘要：主要从共混改性、化学改性、纳米无机物复合改性等几个方面介绍了PET改性的机理和最新进展,并指出了改性PET今后的发展方向和研究思路。
PET的改性应向着高性能化、高功能化、高附加值的方向发展。
关键词: PET;共混改性;化学改性;纳米复合改性;添加成核剂的改性;玻璃纤维增强聚对苯二甲酸乙二醇酯(PET)是目前最重要的合成材料之一,具有良好的耐热性、耐药品性、力学性能和电学性能,尤其是透明性好、绝缘性佳,较低的生产成本和较高的性能价格比。
主要用于纤维,双向拉伸薄膜和聚酯瓶,各种包装容器等;高黏度的PET还在工程塑料的轴承、齿轮、电器零件等领域得到广泛应用;在轿车用塑料中所占比例也不断增加。
但也存在着加工模温(70～110 ℃)下结晶速度过慢、冲击性能差和易吸湿等问题。
如何制备出具有高的韧性和刚性、好的成型性能的改性PET是国内外研究的热点课题之一。
近几年来,国内关于PET改性的研究很多,也提出了不少新方法和思路,改性研究主要集中在改善PET的结晶速率(t1 /2),热变形温度(HDT),气透性,力学性能等几个方面。
本文主要讨论最近几年PET的改性方法、途径及其机理。
[1]1.共混改性高聚物共混改性法简便易行,在技术和经济上有很大的优势,它不仅保留了原有高聚物的优点,由于添加了新的物质,通过改变聚集态结构而赋予了高聚物新的性能,具有一定的理论和实用价值。
所以,共混改性仍是近2年聚合物改性应用最多的方法之一,主要为了提高共混体系的流变性能、结晶性能及材料的力学性能、特别是抗冲击性能等。
1.1 PET /PEN 共混聚对萘二甲酸乙二醇酯(PEN)是一种新型热塑性聚酯,它除了具有PET所有优良性能外,还具有阻透性好、力学强度高和更加耐热等特点,是一种理想的阻透性包装材料。
但PEN价格昂贵,是PET的10倍左右,因而限制了它的使用范围。
PET和PEN都属热塑性聚酯,化学结构具有一定相似性,因此,人们想通过加入少量的PEN来提高PET阻透性等性能。
有机硅改性聚酯树脂接枝计算公式
有机硅改性聚酯树脂接枝计算公式有机硅改性聚酯树脂（PET）接枝是一种重要的树脂改性方法，可以通过引入有机硅官能团来提高聚酯树脂的性能，例如改善耐热性、耐化学腐蚀性和机械强度等。
本文将介绍有机硅改性聚酯树脂接枝的计算公式和相应的计算原理。
在有机硅改性聚酯树脂接枝中，通常是将聚二甲基硅氧烷（PDMS）引入聚酯树脂的分子链中，形成聚酯-有机硅共聚物。
引入有机硅官能团的方法有多种，例如通过反应平台（reactive platform）和表面活化剂（surface activator）等。
不同的引入方法将会影响接枝密度和接枝结构等重要性能。
1.接枝密度的计算接枝密度指的是在聚合物链上引入有机硅基团的数量。
它可以通过以下公式计算：G=(m-M)/M其中，G为接枝密度，m为改性后的聚合物质量，M为未经改性的聚合物质量。
2.接枝率的计算接枝率指的是在聚合物链上引入有机硅基团的百分比。
G% = (G/Gmax) × 100其中，G%为接枝率，G为接枝密度，Gmax为理论上的接枝密度，即在完全反应下实现最大接枝密度。
接枝率的计算取决于反应条件和反应时间等因素。
在实际计算中，可以根据实验条件和反应结果进行调整。
有机硅改性聚酯树脂接枝的计算公式对于改进工艺过程和优化聚酯树脂性能等方面起到了重要作用。
通过计算接枝密度和接枝率，可以评估改性效果，并制定适当的改进措施。
此外，通过与实验结果的对比，可以验证计算公式的准确性和可靠性。
总之，有机硅改性聚酯树脂接枝的计算公式包括接枝密度和接枝率的计算。
这些计算公式非常重要，可以帮助研究人员评估改性效果和制定改进措施。
然而，需要注意的是，由于反应条件和反应时间的差异，计算结果可能存在一定的误差。
因此，在实际应用中，需要结合实验结果进行综合分析和判断。
pet薄膜等离子表面处理原理
pet薄膜等离子表面处理原理PET薄膜是一种常见的塑料薄膜，广泛应用于包装、电子、汽车等领域。
等离子表面处理是一种利用等离子体对材料表面进行处理的方法，可以改善材料表面的润湿性、粘附性、耐磨性等性能。
下面将详细介绍PET薄膜等离子表面处理的原理。
一、等离子体概述等离子体是一种由电子、离子、自由基等粒子组成的电离气体，具有较高的电导率和热导率。
等离子体在电场作用下可以获得高能量，从而实现对材料表面的物理和化学改性。
等离子体改性就是利用等离子体的特性，对材料表面进行清洗、刻蚀、接枝等处理，以改善材料表面的润湿性、粘附性、耐磨性等性能。
二、PET薄膜等离子表面处理原理PET薄膜等离子表面处理的原理主要是通过等离子体的高能粒子对PET薄膜表面进行轰击，从而改变其表面的物理和化学性质。
具体来说，等离子体中的高能粒子能够打破PET薄膜表面的氢键，使其表面变得粗糙，并形成羟基、羧基等极性基团。
这些极性基团能够显著提高PET薄膜表面的润湿性和粘附性，使其更适合于涂装、粘合等工艺。
在PET薄膜等离子表面处理过程中，控制等离子体参数和工艺条件是关键。
处理时间、功率、气体种类和压力等参数都会影响处理效果。
一般来说，处理时间越长，功率越高，气体种类和压力也会影响处理效果。
在实际生产中，需要根据PET薄膜的材质、厚度以及处理要求来选择合适的工艺条件。
三、PET薄膜等离子表面处理的应用PET薄膜等离子表面处理在多个领域都有广泛的应用，以下是一些典型的应用：1.涂装领域：通过等离子表面处理，PET薄膜可以获得优异的润湿性和粘附性，能够更好地适应各种涂料。
经过等离子处理的PET薄膜具有更好的耐候性和耐化学腐蚀性，可以大大提高涂装制品的使用寿命。
2.粘合领域：等离子表面处理可以改善PET薄膜表面的粘附性，使其更适合于各种粘合工艺。
例如，可以将经过等离子处理的PET薄膜与其它材料进行热压粘合，实现高性能的复合材料制备。
3.金属化领域：通过等离子表面处理，可以在PET薄膜表面形成一层金属薄膜，实现PET薄膜的金属化。
聚乙烯表面紫外接枝改性及表征
聚乙烯表面紫外接枝改性及表征赵煜摘要：通过液相紫外接枝技术，将单体甲基丙烯酸通过引发剂引发，接枝在低密的聚乙烯片上，并对改性后的聚乙烯进行红外光谱（FTIR）、差示扫描量热分析（DSC）、粘结强度测试、接触角测量等表征和测试。
并通过对产物的表征，分析表征结果表明，随着辐照时间的增加，接枝程度也会增大；随着极性的减少，接着程度会变小。
关键词：紫外接枝技术，红外光谱，极性引发，接枝程度1．介绍聚乙烯(polyethylene, PE)是一种性能优良的通用塑料，具有优良的耐低温性、耐化学性、电绝缘性能、耐辐射性、以及良好的抗水性等。
聚乙烯薄膜、片材及各种注塑成型制品被广泛应用于各行各业中。
但是在许多情况下，这些制品还需经过粘接、电镀、涂饰、印刷等二次加工。
然而，聚乙烯仅由碳氢原子组成，没有极性元素存在，是非极性高分子材料，表面能很低，不容易和其它化学物质发生反应。
它与其它材料间只有很弱的范德华力，不可能形成强的氢键或酸-碱作用。
此外聚乙烯表面光滑，结晶度高，在室温下不能被任何溶剂溶解。
这些特性决定了聚乙烯是非常难于粘接的材料，在其表面进行印刷、涂饰等加工都非常困难。
由于其表面的憎水性，聚乙烯不能被用作替代人体器官的高分子材料。
为了克服聚乙烯的这些缺点，扩大它的应用范围，因此需要对聚乙烯表面进行改性，赋予其一些新的性能，如吸水性、可粘接性、生物相容性等。
聚合物表面接枝技术特别是紫外光引发接枝技术在最近20年中发展很快，已成为聚合物改性的主要方法。
研究发现，在不同的接枝条件下得到的接枝物的性能往往有很大差别，即使是同一单体在不同条件下接枝到低密度聚乙烯（聚乙烯片）上接枝物的吸水性，粘结性能以及热学性能都具有巨大差别，因而对聚合物的改性具有很大的研究价值。
本文通过改变紫外辐照时间以及反应溶液体系的极性来研究不同条件下甲基丙烯酸接枝到聚乙烯片的接枝程度和接枝性能。
2.实验部分2.1主要仪器高压汞灯紫外辐射装置，接触角测定仪，索式提取器，真空干燥箱，分析天平（0.0001g），傅立叶红外光谱仪，差示扫描量热分析仪，平板硫化机，微量取液器2.2主要试剂0.6mm厚的低密度聚乙烯(聚乙烯片)薄片，甲基丙烯酸，丙酮，乙醇，水2.3实验样品制备用硫化机在160±5℃，将聚乙烯粒料预热6min，然后在150kg/cm2压力下保压4min，取出立即置于自来水中淬冷，制成薄片。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
请输入标题
主要的改性方法
About the program
1
NH3等离子体处 理的 PET表面接
枝氨基酸
2
PET膜光接枝丙
3
氯化亚锡和纳米 二氧化硅改良 PET 材料表面亲 水性
烯酸表面改性无 钯化学镀铜
I
NH3等离子体处理的 PET表面接枝氨基酸
请输入标题
方法Ⅰ
About the program
请输入标题
工艺流程
About the program
光敏化剂
二苯甲酮溶解在丙酮 中得到一定浓度的光 敏剂溶液
接枝法①
气相光接枝：
接枝法②
液相光接枝
请输入标题
气相法和液相法的比较
About the program
气相法
用高纯氮气对丙烯酸溶液 进行鼓泡， 产生蒸气， 负载光敏剂的薄膜放进上 述蒸气中，在紫外灯照射 下进行光接枝 气相法中单体可重复利 用
液相法
将负载光敏剂的薄膜浸泡在 丙烯酸溶液中， 在紫外灯 照射下进行表面光接枝。 单体易发生自聚， 只可 使用一次
通过比较可得： 进行光接枝时气相法更为可取
请输入标题 实验结果
About the表征，由于PET包含
了丙烯酸的官能团，并且丙烯酸的气象率比较低，因 而接枝后的PET红外光谱图与没有接枝的光谱图差别不 大，但接枝后的羰基峰（1710cm-1）明显增强，亲水 性得到明显改善。
请输入标题 实验步骤
About the program
化学镀铜：接枝后的先
浸泡氨水，使丙烯酸的羧 基氢离子变成铵根离子， 然后浸泡硝酸银溶液，使 银离子与铵根离子交换， 达到活化的目的，经水洗 后再进行化学镀铜。
Ⅲ
氯化亚锡和纳米二氧化硅 改良 PET 材料表面亲水性
请输入标题
方法Ⅲ
About the program
共混接枝法：
氯化亚锡与PET共混成膜后采用 共混接枝的方法在共混膜表面接 枝氨基化改性的纳米二氧化硅， 制备强亲水性的PET材料，后用 静态接触角，傅里叶变换红外光 谱仪，原子力学显微镜测试手段 对PET材料表面进行表征 。
请输入标题
实验步骤
About the program
1 2
用3-氨丙基三甲氧基硅烷对纳 米二氧化硅进行氨基化改性， 将氯化亚锡的丙酮溶液与PET 材料的铸膜液共混成膜
再置入60℃饱和氨酯 溶液反应6h后取出晾 干最后进行一系列性 能测试。
请输入标题
实验结果
About the program
1）只用氨气等 离子体处理后 的PET膜的水接 触角比经过接 枝处理的PET膜 的减少更多。
请输入标题
实验结果
About the program
2）红外光谱图 俩种膜没有明 显变化
然后将混合膜浸泡在氨基化改 性的纳米二氧化硅溶液中，得 到强亲水性的PET 接枝膜。
请输入标题
实验原理
About the program
请输入标题
实验结果
About the program
1）红外光谱图， 改性后的膜在 3500处出现明显 的吸收峰而原膜 没有，说明改性 后的膜出现了大 量的亲水基团N-H 和-OH。
请输入标题 生活中的PET
About the program
请输入标题
PET的结构特点
About the program
主链酯基和苯环形成π-π共 轭体系，刚性很大
PET结构对称，含有苯环无 支链因而结晶能力强
无亲水基团使表面能高相容 性差，对吸附、染色、印刷、 电镀等表面过程造成阻碍
02
改性方法
请输入标题
具体步骤
About the program
FOURTH STEP THIRD STEP PET 膜经NH3 等离子体 处理, 表面接枝的氨基 可以与戊二醛的活泼 羰基反应, 再利用结合 在膜表面的戊二醛游 离的羰基与谷氨酸的 氨基作用, 从而接枝上 谷氨酸。
SECOND STEP
FIRST STEP 材料预处理，PET膜在 等离子处理前用乙醇 浸泡24h后用蒸馏水超 声波清洗15min 等离子体表面接枝预 处理膜置入等离子体 处理仪中，本体真空 3Pa下用氨气等离子体 处理后计入质量分数 为50%的戊二醛水溶液 浸泡1h后取出用蒸馏 水冲洗以去除残留的 戊二醛
高能射线电离辐射接枝法：
电离辐射源包括γ射线源和电子 束，将单体和PET同时接受辐照， 使PET的主链上产生活性点以及 在接枝体系上产生自由基从而 引发单体聚合。
03
参考文献
请输入标题
参考文献
About the program
[1]马晓星，王秀芬等， NH3 等离子体处理的 PET表面接枝氨基 酸的研究，北京化工大学学报，2007，34(3)：290-325 [2]潘湛 昌，张惠冲等，PET膜光接枝丙烯酸表面改性无钯化学 镀铜，天津市电镀工程学会会议论文集，2012-09-06：168-174 [3]周圣文，方亮等，氯化亚锡和纳米二氧化硅对 PET 材料表面 亲水性影响，表面技术，2016，45(4)：213-231
PET膜的表面 接枝改性
组员：王创 王迪 王巍骥 夷兴 刘悦 孙冬苍 杨艾丽
目 录
1.研究目的
2.改性方法 3.参考文献
01
研究目的
What is PET?
聚对苯二甲酸乙二醇酯（PET）具有良 好的尺寸稳定性、化学稳定性、绝缘性 等性能，在食品包装、农业生产、纤维 纺织和生命科学等众多领域得到越来越 多的应用。但由于PET分子链上没有亲 水基团，分子链刚性大，结晶能力强， 因而使得PET就具有较高的表面能，与 大多数的聚合物额相容性较差，很大程 度上限制了PET的应用。因而需要对PET 做一些改性的工作。
请输入标题
实验结果
About the program
2）表面形态分析，发现原膜表面平滑而改 性后的膜出现许多突起的峰，这是配位氨 基化改性纳米二氧化硅的结果。
请输入标题
实验结果
About the program
3）亲水性得到极大的提高，接触角下降
Ⅳ
其他改性方法
请输入标题
方法Ⅳ
About the program
请输入标题
实验结果
About the program
3）处理后的膜 N,O元素增加， C元素减少，同 时COOH的含量 也有所增加。
Ⅱ
PET膜光接枝丙烯酸表
面改性无钯化学镀铜
请输入标题
工艺流程
About the program
PET薄膜 除油 水洗 烘干 负载光敏剂 光接枝丙烯酸 水洗 浸泡氨水 浸泡硝酸银 溶液 水洗 化学镀铜 。
谢谢
等离子体处理接枝氨基酸：
为了引入活性基团氨基并通过戊二酸接枝谷 氨酸可采用此方法。然后利用接触角，全发 射傅里叶红外光谱，光电子能谱和体外血液 相容性实验表征接枝后的膜的表面结构和性 能，同时又比较了只用氨气等离子体处理的 膜和接枝谷氨酸后的膜的性能，结果表明两 种改性膜的亲水性均提高，与未处理的膜相 比，接枝改性后的膜的APTT延长3-6秒。
