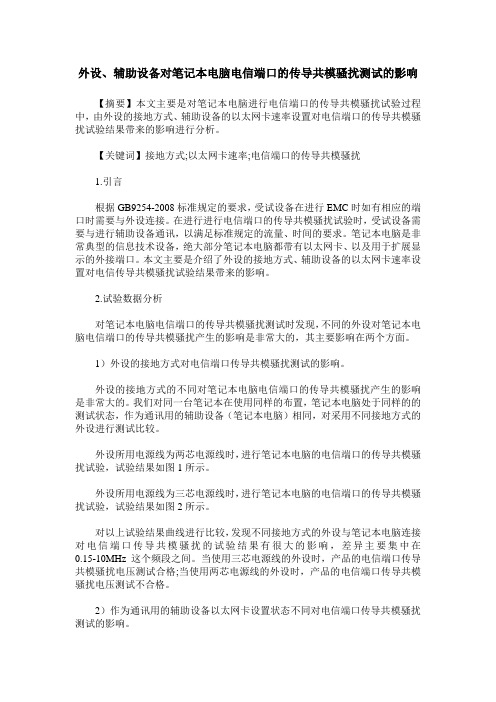

外设、辅助设备对笔记本电脑电信端口的传导共模骚扰测试的影响【摘要】本文主要是对笔记本电脑进行电信端口的传导共模骚扰试验过程中，由外设的接地方式、辅助设备的以太网卡速率设置对电信端口的传导共模骚扰试验结果带来的影响进行分析。
【关键词】接地方式;以太网卡速率;电信端口的传导共模骚扰1.引言根据GB9254-2008标准规定的要求，受试设备在进行EMC时如有相应的端口时需要与外设连接。
在进行进行电信端口的传导共模骚扰试验时，受试设备需要与进行辅助设备通讯，以满足标准规定的流量、时间的要求。
笔记本电脑是非常典型的信息技术设备，绝大部分笔记本电脑都带有以太网卡、以及用于扩展显示的外接端口。
本文主要是介绍了外设的接地方式、辅助设备的以太网卡速率设置对电信传导共模骚扰试验结果带来的影响。
2.试验数据分析对笔记本电脑电信端口的传导共模骚扰测试时发现，不同的外设对笔记本电脑电信端口的传导共模骚扰产生的影响是非常大的，其主要影响在两个方面。
1）外设的接地方式对电信端口传导共模骚扰测试的影响。
外设的接地方式的不同对笔记本电脑电信端口的传导共模骚扰产生的影响是非常大的。
我们对同一台笔记本在使用同样的布置，笔记本电脑处于同样的的测试状态，作为通讯用的辅助设备（笔记本电脑）相同，对采用不同接地方式的外设进行测试比较。
外设所用电源线为两芯电源线时，进行笔记本电脑的电信端口的传导共模骚扰试验，试验结果如图1所示。
外设所用电源线为三芯电源线时，进行笔记本电脑的电信端口的传导共模骚扰试验，试验结果如图2所示。
对以上试验结果曲线进行比较，发现不同接地方式的外设与笔记本电脑连接对电信端口传导共模骚扰的试验结果有很大的影响，差异主要集中在0.15-10MHz这个频段之间。
当使用三芯电源线的外设时，产品的电信端口传导共模骚扰电压测试合格;当使用两芯电源线的外设时，产品的电信端口传导共模骚扰电压测试不合格。
2）作为通讯用的辅助设备以太网卡设置状态不同对电信端口传导共模骚扰测试的影响。
说明传导骚扰测试的作用设备和方法

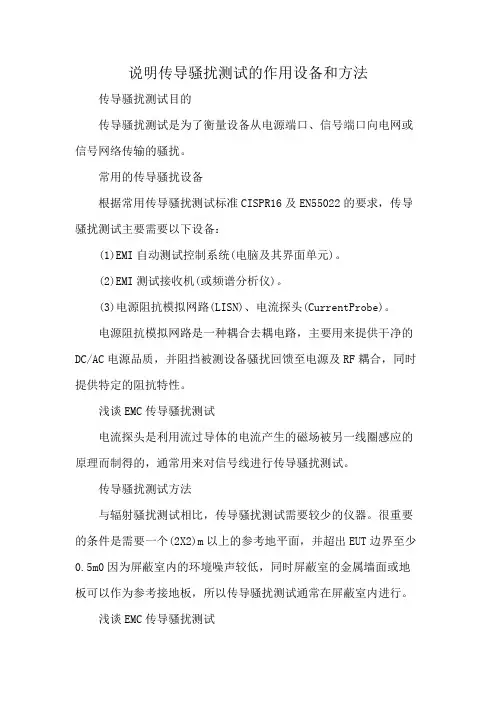

说明传导骚扰测试的作用设备和方法传导骚扰测试目的
传导骚扰测试是为了衡量设备从电源端口、信号端口向电网或信号网络传输的骚扰。
常用的传导骚扰设备
根据常用传导骚扰测试标准CISPR16及EN55022的要求，传导骚扰测试主要需要以下设备：
(1)EMI自动测试控制系统(电脑及其界面单元)。
(2)EMI测试接收机(或频谱分析仪)。
(3)电源阻抗模拟网路(LISN)、电流探头(CurrentProbe)。
电源阻抗模拟网路是一种耦合去耦电路，主要用来提供干净的DC/AC电源品质，并阻挡被测设备骚扰回馈至电源及RF耦合，同时提供特定的阻抗特性。
浅谈EMC传导骚扰测试
电流探头是利用流过导体的电流产生的磁场被另一线圈感应的原理而制得的，通常用来对信号线进行传导骚扰测试。
传导骚扰测试方法
与辐射骚扰测试相比，传导骚扰测试需要较少的仪器。
很重要的条件是需要一个(2X2)m以上的参考地平面，并超出EUT边界至少0.5m0因为屏蔽室内的环境噪声较低，同时屏蔽室的金属墙面或地板可以作为参考接地板，所以传导骚扰测试通常在屏蔽室内进行。
浅谈EMC传导骚扰测试
LISN实现传导骚扰信号的拾取与阻抗匹配，再将信号传送至接收机(具体测试的原理图在案例“传导骚扰与接地”中有描述)。
对于落地式设备，测试时，只要将被测设备放置在离地0.lm高的绝缘支架上即可。
除电源端口需要进行传导骚扰测试外，信号、通信端口也要进行传导骚扰测试。
信号端口的测试方法，相对比较复杂，有两种方法可以测试，即电压法与电流法，测试结果分别与标准中的电流限值和电压限值比较，来确定是否通过测试。
[课件]传导骚扰检测PPT
![[课件]传导骚扰检测PPT](https://img.taocdn.com/s3/m/06f5c3a96529647d26285224.png)
空间导航卫星
工、科、医 用高频设备
1GHz～300GHz
几万Hz～几十GHz
8
《电磁兼容检测技术与应用》
Yangtze Normal University
例1：单一频率信号的频谱是一段直线，如下图所示。
《电磁兼容检测技术与应用》
9
Yangtze Normal University
例2：下图是某大楼楼顶测试场地背景电磁噪声的频谱，可以 看出背景电磁噪声中各种信号的频率及其幅度的大小。
载波频率
脉冲宽度
频率
（a）时域表示 雷达脉冲及频谱
（b）频域表示
正常电压与谐波电压波形
《电磁兼容检测技术与应用》
12
Yangtze Normal University
2.1 传导骚扰检测的基础内容
一、传导干扰波的一般性质
2、幅度 幅度是指骚扰信号的电压，电流的大小（传导干扰），
或场强、辐射功率密度(能流密度)的大小（辐射干扰）。
大，就会影响整个电网的电用质量，从而干扰到其他电
器的正常运行。因此，大多数国家对电子产品的传导干 扰指标都有一个硬性的规定，禁止传导干扰过大的产品 生产、销售。
《电磁兼容检测技术与应用》
6
Yangtze Normal University
2.1 传导骚扰检测的基础内容
一、传导干扰波的一般性质
1、频谱 任何骚扰信号都可以利用傅里叶级数（对于周 期性骚扰信号）或傅里叶积分（对于非周期骚扰信
Yangtze Normal University
2.1 传导骚扰检测的基础内容
上下沿陡干扰大
最好的脉冲波形为高斯脉冲 (频带最窄)，一般很难实 现，用一组正弦波频带也较窄，对外界干扰小。常常需
传导测试原理
高频噪声通过，保证被测量的干扰信号仅 来自被测设备。
共模电感
共模电感(Common mode Choke)，也叫共模扼 流圈，常用于电脑的开关电源中过滤共模的电磁干 扰信号。
原理共模电感的滤波电路，La和Lb就是共模电感 线圈。这两个线圈绕在同一铁芯上，匝数和相位都 相同(绕制反向)。这样，当电路中的正常电流流经共 模电感时，电流在同相位绕制的电感线圈中产生反 向的磁场而相互抵消，此时正常信号电流主要受线 圈电阻的影响(和少量因漏感造成的阻尼)；当有共模 电流流经线圈时，由于共模电流的同向性，会在线 圈内产生同向的磁场而增大线圈的感抗，使线圈表 现为高阻抗，产生较强的阻尼效果，以此衰减共模 电流，达到滤波的目的。
在LISN中factor(dB)值为10dB，这10dB，（损耗很 小主要是衰减器）衰减器（保护作用）衰减10dB。
在ISN中factor(dBபைடு நூலகம்值为19.5dB（即10dB+9.5dB) 其中9.5dB就是分压比得出的结果20log150/30（在
LISN中分压比为0dB）
理解原理
• 对于正常的差模电流（黑色），两个绕组产生的磁场互 相抵消（黑色，根据右手螺线管法则判断），所以整个 电感呈现极低的阻抗。差模电流可以流过负载。
• （磁通量越大，磁感应强度越大，感抗就越大。） • 对于属于干扰的共模信号电流（红色），两个绕组产生
的磁场（红色）方向相同被加强，整个电感呈现很高的 阻抗。干扰信号无法到达负载。如果相位相反又会怎么 样呢？？

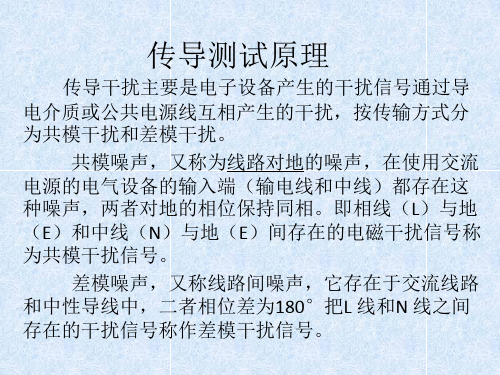

传导测试原理
传导干扰主要是电子设备产生的干扰信号通过导 电介质或公共电源线互相产生的干扰，按传输方式分 为共模干扰和差模干扰。
共模噪声，又称为线路对地的噪声，在使用交流 电源的电气设备的输入端（输电线和中线）都存在这 种噪声，两者对地的相位保持同相。即相线（L）与地 （E）和中线（N）与地（E）间存在的电磁干扰信号称 为共模干扰信号。
传导骚扰抗扰度CS测试
.(CS)传导骚扰抗扰度传导骚扰抗扰度1.传导骚扰抗扰度概述1.1《电磁兼容：1998 本标准主要介绍国际标准IEC61000-4-6:2006，对应国家标准GB/T17626.6射频场感应的传导骚扰抗扰度》的试验方法。
试验和测量技术传导骚扰抗扰度试验目的和应用场合1.2该电磁场会频率范围内射频发射机产生的电磁场。
本标准所涉及的主要骚扰源是来自9kHz~80MHz作用于电气、电子设备的电源线、通信线和接口电缆等连接线路上，这些连接引线的长度则可能与干扰频率的几个波长相当，因此，这些引线就变成被动天线，接受外界电磁场的感应，引线电缆就可以通过传导方式耦合外界干扰到设备内部（最终以射频电压和电流所形成的近场电磁骚扰到设备内部）对设备产生干扰。
从而影响设备的正常运行。
所以，本标准的目的主要是建立一个评估射频场感应的传导骚扰抗扰度性能的公共参考，为有关产品的专业技术委员会或用户和制造商提供一个基本参考。
传导骚扰抗扰度常见术语2人工手2.1 模拟正常工作条件下，手持式电气设备和地之间的人体阻抗的电网络辅助设备2.2 为受试设备正常运行提供所需信号的设备和检验受试设备性能的设备。
注入钳2.3 u 电流钳由被注入信号的电缆构成的二次绕组实现的电流变换器。
电磁钳u由电容和电感耦合相组合的注入装置。
共模阻抗2.4在某一端口上共模电压和共模电流之比。
耦合系数2.5在耦合装置的受试设备端口所获得的开路电压（电动势）与信号发生器输出端上的开路电压的比值耦合网络2.6以规定的阻抗从一电路到另一电路传输能量的电路。
去耦网络2.7 防止施加给受试设备的测量信号影响不被测量的其他装置、设备或系统的电路。
电压驻波比2.8沿线最大电压和邻近最小电压幅度之比。
传导骚扰抗扰度试验等级39kHz~150kHz频率范围内，对来自射频发射机的电磁场所引起的感应骚扰不要求测量。
在u频率范围内，对来自射频发射机的电磁场所引起的感应骚扰的抗扰度试验应在150kHz~80MHz u根据设备和电缆最终安装时所处电磁环境按下面表格选择相应的试验等级。
电信端口的传导共模骚扰电压测试介绍
电信端口的传导共模骚扰电压测试介绍发布时间：2021-08-12T16:46:17.780Z 来源：《科学与技术》2021年4月10期作者：宋文溪[导读] 随着现代科技水平的发展，互联网络已经应用在生活中的每宋文溪曙光信息产业（北京）有限公司 100089随着现代科技水平的发展，互联网络已经应用在生活中的每一角落，服务器、微型计算机产品安装了各种网卡，提供了各种网络接口。
随着国家标准GB 9254-2008的稳定实施，各个企业、实验室都在开展针对网卡RJ45端口（电信端口）的测试。
一、概述电信端口，指连接声音、数据和信号传递的端口，旨在通过直接连接多用户电信网（如公共交换电信网(PSTN)、综合业务数字网（ISDN）、x－型数字用户线（xDSL）等）、局域网（如以太网、令牌环网等）以及类似网络，使分散的系统相互连接。
例如我们平时上网使用的计算机网卡端口（RJ45），调制解调器端口（RJ11）。
这里说的电信端口并不是指的USB、LPT、RS232、IEEE1394等数据交换端口。
有的设备虽然含有RJ45或R1JJ端口，但并不是用于电信网络的数据传输，因此在测试中，要对端口性质上要进行严格判断，仅对含有调制解调器和网卡类的端口（网卡类端口具有IP地址）进行测试。
在介绍测试方法之前，简单介绍一下计算机网络知识。
二、计算机网络知识简介计算机网络知识计算机网络是现代高科技的重要组成部分，是计算机技术与通信技术紧密结合的产物，计算机网络综合了计算机与通信两方面的新技术，涉及面宽，应用范围广。
对信息技术的发展有着深刻的影响。
离开计算机网络就谈不上信息化社会，任何企事业单位的信息管理系统、办公自动化系统、商业自动化系统、生产科研系统、金融系统等都离不开计算机网络。
计算机网络按分布距离可分为局域网(LAN)、城域网(MAN)和广域网(WAN)。
我们平时使用的局域网作用范围小，分布在一个房间、一个建筑物或一个企事业单位。
GB9254-1998&GB17625.1-2003信息技术产品EMC试验报告格式---2010实施规则
GB17625.1-2003（idt IEC 61000-3-2：2001）《电磁兼容 限值 谐波电流
发射限值（设备每相输入电流≤ 16A） 》
试验依据实施规则： CNCA—01C—020：xxxx《电气电子产品类强制性认证实施规则 信息技术
设备》 试验结论：
TRF.GB9254-2008+GB17625.1-2003
TRF.GB9254-2008+GB17625.1-2003
2010 -12-1(2/1)
报告编号:
第 页共页
试验要求及结果
曲线 4 辐射骚扰准峰值测试曲线示意图（水平 H 、垂直 V）
水平 H 曲线
垂直 V 曲线
TRF.GB9254-2008+GB17625.1-2003
2010 -12-1(2/1)
频率范围
A 级电信端口传导共模（不对称）骚扰限值
电压限值 dB（ V）
电流限值 dB（ A）
TRF.GB9254-2008+GB17625.1-2003
2010 -12-1(2/1)
报告编号:
MHz 0.15～0.50 0.50～30
准4
准峰值 53～43
43
2010 -12-1(2/1)
报告编号:
第 页共页
试验条件
温度（℃） ： 相对湿度（%RH） ： 大气压（kPa） ：
试验要求及结果
试验结果：试验结果包括试验数据和试验曲线，以试验数据为准。
被测 电源线
表 1：150kHz～30MHz 电源端子骚扰电压试验数据
试验数据
准峰值（QP）
平均值（AV）
测试频率 标准限值
2010 -12-1(2/1)
传导骚扰测试原理
传导骚扰测试原理传导骚扰测试是一种通过模拟实际环境中的骚扰攻击，以评估网络系统的安全性和防御能力的测试方法。
通过这种测试方法，可以发现网络系统中的潜在漏洞和薄弱点，并加强系统的安全性。
传导骚扰测试的原理是模拟黑客攻击技术，以确定网络系统的安全性。
它通过模拟各种常见的骚扰攻击，如网络钓鱼、恶意软件传播、拒绝服务攻击等，来评估网络系统的安全性。
通过这种方法，可以发现系统中存在的漏洞和脆弱点，及时采取相应的措施来提高系统的安全性。
传导骚扰测试包括以下几个步骤：1. 收集信息：在进行测试之前，需要收集目标网络系统的相关信息，包括网络拓扑结构、系统架构、开放端口等。
这些信息对于后续的测试过程非常重要，可以帮助测试人员更好地了解目标系统。
2. 制定测试计划：在进行测试之前，需要制定详细的测试计划。
测试计划包括测试的范围、测试的目标、测试的方法、测试的时间等。
测试人员需要根据实际情况来制定测试计划，确保测试的有效性和全面性。
3. 模拟攻击：根据测试计划，测试人员开始模拟各种骚扰攻击，如网络钓鱼、恶意软件传播、拒绝服务攻击等。
通过这些模拟攻击，可以评估网络系统的安全性和防御能力。
4. 收集测试数据：在进行测试的过程中，测试人员需要收集测试数据，包括攻击方式、攻击效果、系统响应等。
这些测试数据可以帮助测试人员分析系统的安全性，并找出系统中存在的漏洞和脆弱点。
5. 分析测试结果：在收集到足够的测试数据之后，测试人员需要对测试结果进行分析。
他们需要根据测试数据来评估系统的安全性，并找出系统中存在的漏洞和脆弱点。
同时，他们还需要提出相应的建议和措施，来加强系统的安全性。
通过传导骚扰测试，可以帮助网络系统的管理员发现系统中存在的漏洞和薄弱点，并及时采取相应的措施来提高系统的安全性。
此外，传导骚扰测试还可以帮助网络系统的管理员了解骚扰攻击的方式和方法，提高他们的安全意识和应对能力。
综上所述，传导骚扰测试是一种通过模拟实际环境中的骚扰攻击，以评估网络系统的安全性和防御能力的测试方法。
传导骚扰测试原理
传导骚扰测试原理
传导骚扰测试原理是通过传导方式对目标进行骚扰测试。
传导骚扰是指通过物理或电磁手段将骚扰信号传递给目标的方法。
在传导骚扰测试中，首先需要选择合适的骚扰信号源，例如电磁信号发生器或噪声源等。
然后将骚扰信号源与测试设备进行连接，以确保骚扰信号能够传导到目标处。
传导骚扰测试可以通过导线、电磁波、电力线等不同的传导方式进行。
例如，通过导线连接到目标的控制电路或通信线路进行骚扰，通过电磁波辐射到达目标进行骚扰，或者通过电力线进行骚扰。
在测试过程中，需要确定骚扰信号的频率、幅度和持续时间等参数，以及骚扰信号与目标的物理参数和环境参数的相互作用。
通过分析目标系统的响应，可以评估其对骚扰信号的敏感性和稳定性。
传导骚扰测试原理的关键是通过传导方式将骚扰信号传递到目标处，并观察目标系统的响应。
这种测试方法可以帮助评估目标系统的抗干扰性能，并提供有关改进系统抗干扰措施的建议。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 电信端口传导共模骚扰原理及测试系统
1.1 电信端口传导共模骚扰原理
电子产品内部存在的各种电路在正常工作时会产生不同频率的信号，有些信号是电路正常工作所必需的，有些信号是电路的非有意产生的。
这些信号通过电源线、信号线等导体传播给其他电子产品，产生干扰，此类信号被称为传导骚扰。
电信端口传导共模骚扰是指传导的干扰电压和电流在信号线和地之间传输，属于非对称性干扰。
此外，电缆和电信端口之间的不匹配或不平衡导致在信号端口，电缆或网络中的差模信号被部分地转换成共模干扰。
电信端传导共模骚扰主要有以下来源：（1）相应电信电路，例如信号处理的电信电路板和以太网卡；（2）时钟信号、时钟谐波等内部源的耦合；（3）电源部分；（4）差模信号的纵向转换。
1.2 电信端口传导共模骚扰测试系统
电信端口传导共模骚扰测试系统主要由测试接收机、阻抗稳定网络（ISN）、受试设备（equipment under test，EUT）及辅助设备（AE）组成。
测试时，由EUT通过ISN将EUT的电磁骚扰能量耦合到测试接收机上。
测试所用的ISN其特性阻抗为150Ω，测试时应依据使用的通信线缆的种类，选择适用的ISN，不同类型的ISN具有不同的纵向转换损耗（LCL），其主要特性见表1。
ISN的作用为：测量EUT的电信端口共模骚扰电流或电压；隔离AE的骚扰；端口连接。
2 与标准测试要求相关的影响因素
标准GB 9254-2008附录E中详细阐述了电信端口传导共模骚扰的主要影响因素。
在实际测试中，对检测结果主要有以下核心影响因素：
2.1 ISN的影响
目前通用的ISN并未进行规定，ISN的结构类型取决于待测设备电信端口的具体配置，即取决于EUT正常工作时所要求的传输媒介类型和其电气特性（实际由设备目标用途、制造商的设计方案确定），表2为平衡对线电缆的一些特性。
对ISN进行选用时，针对不同ISN制造商推出的产品，只要其LCL符合标准GB 9254-2008中9.6.2c）中（1～3）的要求，即为适用。
2.1.1 同一厂家不同系列的ISN的影响。
依据标准要求进行试验，试验中采用相同的网络传输软件，传输模式为1000Mbit全双工，传输数据率为
15%，使用超五类非屏蔽平衡对线电缆，选取某一厂家能传输8线ISN和只能传输4线ISN，对同一台电脑进行测试，采用相同的辅助设备。
测试结果显示，两者测试曲线波形趋势相近，个别频点测试值有显著差异，差异频点位于“临界值”附近，影响了对产品合格与否的判定。
2.1.2 不同厂家的ISN的影响。
依据标准要求进行试验，试验中采用相同的网络传输软件，传输模式为1000Mbit全双工，传输数据率为15%，使用超五类非屏蔽平衡对线电缆，选取不同厂家的只能传输4线的ISN和能传输8线的ISN，对同一台电脑进行测试，采用相同的辅助设备，测试结果差异明显。
选取不同厂家的能传输8线的两台ISN进行比较，测试结果几乎一致。
2.2 流量的影响
标准GB 9254-2008中对可靠测试的LAN流量有10%以上的规定，在实际测试中很难进行持续稳定的流量传输，大量实验证明，采用同一传输软件，相同测试条件下，网络流量从10%变化至99%，测试结果几乎相同。
采用不同的传输软件，即使流量相同，结果也有较大差异。
2.3 数据格式的影响
目前进行电信端口传导共模骚扰测试时，EUT与辅助设备（AE）之间采用专用软件和无专用软件方式进行数据传输。
通过专用软件实现数据互传，可以控制数据传输的流量百分比，周期性发送数据包。
无专用软件传输数据，已拷贝文件为主要形式，为非周期性传输，具有随机性，流量百分比不易控制。
大量实验数据证明，采用不同的软件对同一EUT进行测试，采用电脑系统“ping”命令，骚扰值最低。
采用其他软件，流量相同的条件下测试，150kHz～5MHz频段，主要为EUT电源部分的影响，骚扰曲线波形趋向一致。
5MHz～30MHz频段，骚扰波形差异明显。
另外，相对于同一软件传输，不同传输速率下，主要骚扰差异为5MHz～30MHz频段，且速率越低，骚扰越明显。
3 影响因素的研究分析及规范的检测流程的制定
3.1 影响因素的研究分析
同一厂家的阻抗稳定网络（ISN）设计相同，测试结果差异不大，不同厂家的ISN，结果差异明显。
测试时应选择合适的ISN，线缆实际包含的对线组数应为选择的依据，而非实际“激活的”对线组数。
所用的设备参数应符合标准要求和有效的校准，结果报告中应说明使用ISN的型号、厂家、校准等相关信息。
电信端口依据传输速率来进行定义，可以分为十兆端口、百兆端口、千兆端口等。
非屏蔽平衡对线电缆按电气性能［含纵向转换损耗（LCL）特性］
可划分为三类、五类（含超五类）、六类和七类电缆。
测试原则应依据产品端口所适用的非屏蔽平衡对线电缆类别和信号传输速率，选择适用的窄带电缆进行较高传输速率的测试。
例如某类产品适用超五类和六类双绞线，数据传输速率100/1000Mbps可选，实际测试时，应选择适用的五类ISN进行传输速率1000Mbps的测试。
不同传输软件对电信端传导共模骚扰影响明显，数据包格式、文件内容及ASCII码流格式的不同，导致不同的干扰试验结果。
建议采用广泛使用的传输软件，以尽量减少风险，并在报告中进行注明。
相同的传输软件，流量10%以下与10%以上结果相差相对明显，流量在10%以上，结果差异不明显。
因此测试中传输流量至少为正常工作流量的10%以上，如果LAN在空闲状态期间还保持传输，测试还应在空闲状态下进行。
3.2 规范的检测流程的制定
依据本文的研究分析结果，日常检测时应参考标准GB 9254-2008中图C.6制定出规范的电信端口传导共模骚扰检测流程。
重点流程如下：（1）依据线缆实际包含的对线组数及线缆类别（三、五、六或更好的）使用规定的ISN ［纵向转换损耗（LCL）特性］；（2）采用被广泛使用的传输软件，测试中传输流量应为正常工作流量的10%以上，若LAN在空闲状态期间还保持传输状态，测试还应在空闲状态下进行，选择适用的窄带电缆进行较高传输速率或依据客户需求进行测试；（3）结果报告中应说明使用的传输软件种类，使用的ISN厂家、型号编号、校准等信息。
4 结语
电信端口传导共模骚扰测试结果影响因素较多，本文重点介绍了ISN、传输数据格式及流量等因素的影响，在实际测试中应严格按照标准及客户需求进行试验流程的规范制定，从而更好地保持标准执行的一致性及测试的重复性，提高检测结果的准确性。
需要注意的是，除了被测产品的本身特性对测试结果所产生的影响外，测试时应选择性能优越的辅助设备（AE），因为由标准所推荐的ISN并不能完全隔离性能较差的辅助设备的影响。
