新课标高中物理选修3-2导学案
【赢在课堂】2014年高中物理(新课标人教版)选修3-2配套课件 4.6
3.对电感线圈阻碍作用的理解 (1)若电路中的电流正在改变,电感线圈会产生自感电动势阻碍电 路中电流的变化,使得通过电感线圈的电流不能突变。 (2)若电路中的电流是稳定的,电感线圈相当于一段导线,其阻碍作 用是由绕制线圈的导线的电阻引起的。
目录
退出
二、自感现象的分析
活动与探究 2 1.对如图所示电路,开关断开前后,流过灯泡的电流方向有何关系?
目录 退出
)
答案:AC 解析:闭合开关 S 时,由于 L 是一个自感系数较大的线圈,产生反向 的自感电动势阻碍电流的变化,所以开始 I2 很小,随着电流达到稳定,自 感作用减小,I2 开始逐渐变大。闭合开关 S 时,由于线圈阻碍作用很大, 路端电压较大,随着自感作用减小,路端电压减小,所以 R1 上的电压逐渐 减小,电流逐渐减小,故 A、C 正确。
������I ������t
目录
退出
预习交流
自感电动势的作用是什么?方向如何? 答案:作用:总是阻碍导体中原电流的变化。 方向:当原来电流增大时,自感电动势与原来电流方向相反;当原来 电流减小时,自感电动势与原来电流方向相同。
目录
退出
3.自感系数 (1)物理意义 表征线圈能产生自感电动势本领大小的物理量。数值上等于通过 线圈的电流在 1 s 内改变 1 A 时产生的自感电动势的大小。 (2)决定自感系数 L 大小的因素 线圈的自感系数跟线圈的形状、横截面积、长短、匝数等因素有 关。 线圈的横截面积越大,匝数越多,越密,线圈越长,它的自感系数越大。 将铁芯插入线圈,也会使线圈的自感系数大大增加。 (3)单位 自感系数的单位是亨利,简称亨,符号是 H。 常用的较小单位还有毫 亨(mH)和微亨(μH)。1 H=103mH,1 H=106μH。
教科版高中物理选修3-2 2.3 示波器的使用(导学案)
第二章交变电流第三节示波器的使用【学习目标】1.自主学习认识示波器的面板2.合作探究观察荧光屏上的亮斑并进行调节，.观察扫描并进行调节，.观察亮斑在竖直方向的偏移并进行调节，.观察按正弦规律变化的电压的图线3．激情投入，培养学生之间的合作意识和动手能力【重难点】 1.认识示波器的面板2、示波器的使用方法【课程内容标准】（1）收集资料，了解电磁感应现象的发现过程，体会人类探索自然规律的科学态度和科学精神（2）通过实验，理解感应电流的产生条件。
举例说明电磁感应在生活和生产中的应用。
【课前预习案】【使用说明】1、同学们要先通读教材，然后依据课前预习案再研究教材；通过梳理掌握：认识示波器的面板和各个旋钮、开关的名称、作用、操作方法（一）教材助读【预习内容】认识示波器面板上的旋钮如图2-3-1 J2459型示波器1.电源开关2.电源指示灯。
3.辉度调节旋钮用来调节图像4.聚焦调节旋钮使打到荧光屏上的电子束汇聚成一个，为了保护荧光屏，亮斑亮度，可调节，使它变暗。
5.辅助聚焦旋钮与4配合，功能同4旋钮6.竖直位移旋钮用来调节图像的位置7.水平位移旋钮用来调节图像的位置8.Y增益调节旋钮调节图像在方向的幅度9.X增益调节旋钮调节图像在方向的幅度10.衰减调节旋钮它有四个挡位，“1”表示，“10”、“100”、“1000”表示衰减为、、、。
右边的符号表示机内提供信号，把旋钮调到此处，可看到波形。
11.扫描范围旋钮用来调节扫描电压的，共四个挡位,最低的是10～1100Hz，即可以在10～100Hz范围内调节，向右每拨一挡，频率范围增大倍。
最右是外X挡，即使用外部输入的。
12.扫描微调旋钮在选定扫描范围内调节。
13.外部信号输入端包括“”、“”、“”三个接线柱，“地”是公共端。
如果使用机内扫描，则不用“”。
14.交直流选择开关“DC”代表、“AC”代表。
15.同步极性选择开关可使荧光屏上的电压波形从或开始。
【问题反馈】：请将你在预习本节中遇到的问题写在下面。
4.1-4.2 划时代的发现—2020-2021 高中物理选修3-2学案
第一节划时代的发现第二节探究感应电流的产生条件素养目标定位※知道电磁感应现象的发展过程※理解探究感应电流产生条件的实验过程※※掌握感应电流的产生条件,素养思维脉络知识点1划时代的发现1．“电生磁”的发现1820年，丹麦物理学家__奥斯特__发现了电流的磁效应。
2．“磁生电”的发现1831年，英国物理学家__法拉第__发现了电磁感应现象。
3．法拉第的概括法拉第把引起感应电流的原因概括为五类，它们都与__变化和运动__相联系⎣⎢⎢⎡(1)变化的__电流__；(2)变化的__磁场__；(3)__运动__的恒定电流；(4)__运动__的磁铁；(5)在磁场中运动的__导体__。
4．电磁感应法拉第把他发现的磁生电的现象叫电磁感应，产生的电流叫__感应电流__。
5．发现电磁感应现象的意义(1)使人们对电与磁内在联系的认识更加完善，宣告了__电磁学__作为一门统一学科的诞生。
(2)使人们找到了磁生电的条件，开辟了人类的电气化时代。
知识点2探究感应电流的产生条件1．导体棒在磁场中运动是否产生电流如图所示，将可移动导体AB放置在磁场中，并和电流表组成闭合回路。
实验过程及现象如下：实验操作实验现象(有无电流)分析论证导体棒静止无闭合电路包围的面积__变化__时，电路中有电流产生；包围的面积__不变__时，电路中无电流产生导体棒平行磁感线运动__无__导体棒切割磁感线运动__有__2．磁铁在螺线管中运动是否产生电流如图所示，将螺线管与电流表组成闭合回路，把条形磁铁插入或拔出螺线管。
实验现象如下：实验操作实验现象(有无电流)分析论证N极插入线圈有线圈中的磁场__变化__时，线圈中有感应电流；线圈中的磁场__不变__时，线圈中无感应电流N极停在线圈中__无__N极从线圈中抽出有S极插入线圈__有__S极停在线圈中__无__S极从线圈中抽出有3．模拟法拉第的实验如图所示，线圈A通过变阻器和开关连接到电源上，线圈B的两端连到电流表上，把线圈A装在线圈B的里面。
高中物理第一章电磁感应第七节自感现象及其应用预习导学案粤教版选修3-2
第七节自感现象及其应用【思维激活】1.在接通或断开电动机电路时，在开关处会产生火花放电，你知道为什么吗？提示：电动机电路是含有线圈的电路，在通电瞬间或断电瞬间，线圈中就会有电流的巨大变化，从无到有或从有到无，在也会产生电磁感应现象，产生感应电动势，由于变化较快，感应电动势会比较大，加在开关的动片与静片之间，就会形成火花放电。
这是自感现象。
]2.在日常生活中，若发现或怀疑家用煤气泄漏，选用了打电话报警的方式求助，你认为这种方法正确吗？提示：不正确，打电话时会产生火花引起火灾，酿成更大的事故。
【自主整理】1.互感现象：绕在同一铁芯的两个线圈，当其中一个线圈上的电流变化时，它所产生的变化的磁场会在另一个线圈中产生感应电动势，这种现象就叫互感。
2.自感现象：当一个线圈中的电流发生变化时，它所产生的变化磁场不仅在邻近的电路中激发出感应电动势，同样也会在它本身激发出感应电动势。
这种由于导体本身的电流发生变化而使自身产生电磁感应的现象叫做自感。
3.自感电动势：由于自感而产生的感应电动势叫做自感电动势。
4自感系数：自感系数L简称自感或电感，它跟线圈的大小、形状、圈数以及是否有铁芯等因素有关，线圈的横截面积越大、线圈绕制得越密、匝数越多，它的自感系数就越大，另外有铁芯的线圈的自感系数比没有铁芯时大.单位：________，符号是H.常用的还有_____（mH）和_____（μH），换算关系是：1 H=____mH=____μH.。
5.磁场的能量：线圈中有电流，就有磁场，________就储存在磁场中。
【高手笔记】1.自感现象是否符合楞次定律？剖析：自感现象是一种特殊的电磁感应现象，其规律符合楞次定律，即感应电动势阻碍磁通量的变化。
只不过由于自感现象中磁通量的变化是由于电路中电流的变化引起的。
所以，自感电动势直接表现为阻碍原电源的变化。
这里要着重强调阻碍的含义：“阻碍”不是“相反”：原电流增加时“反抗”；原电流减小时“反抗”；原电流减小时“补偿”。
物理：5.1《交变电流》导学案(新人教版选修3-2)
一、交变电流【学习重点】重点是交变电流产生分析及变化规律的推导；【学习难点】难点是交变电流的变化规律及应用【学习过程】问题一交变电流（1）________随时间做_________变化的电流叫做交变电流，简称交流；（2）________不随时间变化的电流称为直流；（3）________和_______都不随时间变化的电流叫做_________电流；练习：如图所示的的几种电流随时间变化的图线中，属于交变电流的是_______，属于正弦式交变电流的是______。
问题二交变电流的产生如图5－1－1所示为矩形线圈在匀强磁场中匀速转动的四个过程：1．过程分析2．结论：（1）在线圈转动时，磁通量最大时，磁通量的变化率__________；磁通量为0时，磁通量变化率_______；感应电动势的大小由_____________________决定，与___________无关。
（2）中性面：_______________________________，如图有________、_________位置；磁通量的变化率____________感应电动势e ＝________，_______感应电流感应电流方向________，线圈转动一周，感应电流方向改变______次(3线圈平面处于跟中性面垂直的位置时，线圈平面平行于磁感线，磁通量为 ，磁通量的变化率 ，感应电动势、感应电流均 ，电流方向 . 问题三 交变电流的变化规律● 推导：从中性面计时，t 时刻线圈中的感应电动势e 的推导： 1、 线圈转过的角度为 θ =__________2、 ab 边的线速度跟磁感线方向的夹角为______________3、 ab 边的线速度大小_______________4、 ab 边产生的感应电动势e ab =_____________________________5、 线圈产生的电动势e =_____________________________6、 N 匝线圈产生的电动势e =_____________________________ ● 结论：（1） 交流电的电动势按正弦规律变化；（2） 当θ =90°，即线圈处于__________位置时，电动势最大，即电动势的峰值E m =_____________ （3） 交变电流的电动势随时间变化规律为 （4） 当负载为电灯等纯电阻用电器时：①电流按正弦规律为______________________________ ②电压按正弦规律变化____________________________特点【范例精析】 例1、矩形线圈在匀强磁场中匀速转动，在线圈平面经过中性面瞬间： A.线圈平面与磁感线平行；B.通过线圈的磁通量最大；C.线圈中的感应电动势最大；D.线圈中感应电动势的方向突变。

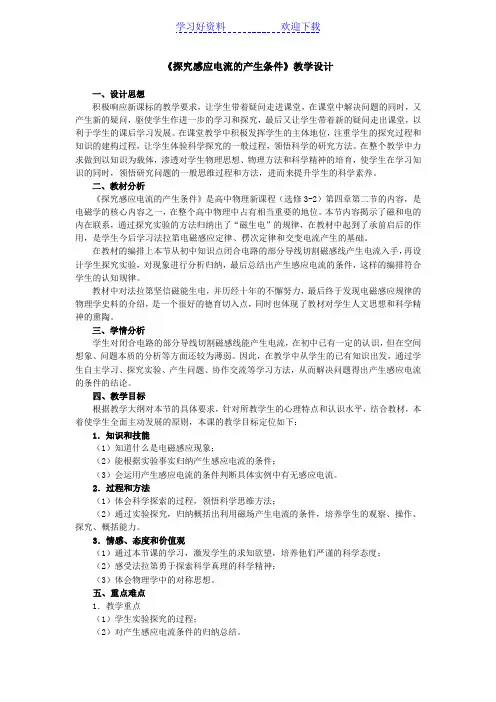

《探究感应电流的产生条件》教学设计
《探究感应电流的产生条件》教学设计一、设计思想积极响应新课标的教学要求，让学生带着疑问走进课堂，在课堂中解决问题的同时，又产生新的疑问，驱使学生作进一步的学习和探究，最后又让学生带着新的疑问走出课堂，以利于学生的课后学习发展。
在课堂教学中积极发挥学生的主体地位，注重学生的探究过程和知识的建构过程，让学生体验科学探究的一般过程，领悟科学的研究方法。
在整个教学中力求做到以知识为载体，渗透对学生物理思想、物理方法和科学精神的培育，使学生在学习知识的同时，领悟研究问题的一般思维过程和方法，进而来提升学生的科学素养。
二、教材分析《探究感应电流的产生条件》是高中物理新课程（选修3-2）第四章第二节的内容，是电磁学的核心内容之一，在整个高中物理中占有相当重要的地位。
本节内容揭示了磁和电的内在联系，通过探究实验的方法归纳出了“磁生电”的规律，在教材中起到了承前启后的作用，是学生今后学习法拉第电磁感应定律、楞次定律和交变电流产生的基础。
在教材的编排上本节从初中知识点闭合电路的部分导线切割磁感线产生电流入手，再设计学生探究实验，对现象进行分析归纳，最后总结出产生感应电流的条件，这样的编排符合学生的认知规律。
教材中对法拉第坚信磁能生电，并历经十年的不懈努力，最后终于发现电磁感应规律的物理学史料的介绍，是一个很好的德育切入点，同时也体现了教材对学生人文思想和科学精神的熏陶。
三、学情分析学生对闭合电路的部分导线切割磁感线能产生电流，在初中已有一定的认识，但在空间想象、问题本质的分析等方面还较为薄弱。
因此，在教学中从学生的已有知识出发，通过学生自主学习、探究实验、产生问题、协作交流等学习方法，从而解决问题得出产生感应电流的条件的结论。
四、教学目标根据教学大纲对本节的具体要求，针对所教学生的心理特点和认识水平，结合教材，本着使学生全面主动发展的原则，本课的教学目标定位如下：1．知识和技能（1）知道什么是电磁感应现象；（2）能根据实验事实归纳产生感应电流的条件；（3）会运用产生感应电流的条件判断具体实例中有无感应电流。
人教课标版高中物理选修3-2：《电能的输送》教案-新版
电能的输送【核心素养】通过《电能的输送》的学习过程，培养学生主动探究、发现问题、解决问题；教育学生节约用电，养成勤俭节约的好习惯。
【教学目标】1.知道为什么要远距离输电、“便于远距离输送”是电能的优点之一，掌握高压输电的过程。
2.掌握降低输电损耗的两个途径。
3.了解电网供电的优点和意义。
【教学重点难点】1.输电线上电压损失与功率损失产生的原因及如何减少两种损耗。
2.高压输电电路图画法及电路图中三个回路的电压、电流、功率的关系。
【教学方法】讲授法、演示实验法、分组讨论法、PPT 展示。
【教学过程】一．复习第四节重要知识点（采用提问全班学生的形式来复习，同时在PPT 上展示复习的知识点）1.变压器的工作原理：利用电磁感应把原线圈的电能传输给副线圈，副线圈把电能传递给负载。
2.理想变压器的基本规律：电压关系： 电流关系： 功率关系： 3.变压器的结构示意图和电路中的画法。
2121n n U U =1221n n I I =21P P =二．为什么要远距离输电？通过PPT展示核心城市“北京”、“上海”、“广州”、“香港”四幅美丽的夜景图。
（一）师生互动环节教师：如此美丽的夜景，如果没有电，还能看到这些美景吗？学生回答：不能教师：电从哪里来？学生回答：发电厂教师：怎么样把电能送过来？学生回答：用两根导线连接发电厂和用户即可把电能输送过来教师：我们国家著名的发电厂有哪些？”（二）教师通过PPT讲授用PPT展示“秦山核电站”、“内蒙古准格尔热电厂”、“三峡水电站”、“达板城风力发电站”，用PPT把发电厂和核心城市的位置标在国家地图上，学生会发现两个位置相距甚远，故需要远距离输电。
三．输送电能有哪些基本要求？（采用边提问学生边解释、总结的方式来完成）可靠：是指保证供电线路可靠地工作，少有故障和停电。
保质：就是保证电能的质量，即电压和频率稳定。
经济：是指输电线路建造和运行的费用低，电能损耗小。
四．降低输电损耗的两个途径。
新课标高中物理选修3-2课后习题答案
高中物理3.2课后习题答案第4章第1节划时代的发现1.奥斯特实验,电磁感应等.2.电路是闭合的.导体切割磁感线运动.第2节探究电磁感应的产生条件1. 〔1〕不产生感应电流〔2〕不产生感应电流〔3〕产生感应电流2.答：由于弹簧线圈收缩时,面积减小,磁通量减小,所以产生感应电流.3.答：在线圈进入磁场的过程中,由于穿过线圈的磁通量增大,所以线圈中产生感应电流；在线圈离开磁场的过程中,由于穿过线圈的磁通量减小,所以线圈中产生感应电流；当个线圈都在磁场中时,由于穿过线圈的磁通量不变,所以线圈中不产生感应电流.4.答：当线圈远离导线移动时,由于线圈所在位置的磁感应强度不断减弱,所以穿过线圈的磁通量不断减小,线圈中产生感应电流.当导线中的电流逐渐增大或减小时,线圈所在位置的磁感应强度也逐渐增大或减小,穿过线圈的磁通量也随之逐渐增大或减小,所以线圈中产生感应电流.5.答：如果使铜环沿匀强磁场的方向移动,由于穿过铜环的磁通量不发生变化,所以,铜环中没有感应电流；如果使铜环在不均匀磁场中移动,由于穿过铜环的磁通量发生变化,所以,铜环中有感应电流.6.答：乙、丙、丁三种情况下,可以在线圈B中观察到感应电流.由于甲所表示的电流是稳恒电流,那么,由这个电流产生的磁场就是不变的.穿过线圈B的磁通量不变,不产生感应电7.流•乙、丙、丁三种情况所表示的电流是随时间变化的电流,那么,由这样的电流产生的磁场也是变化的,穿过线圈B的磁通量变化,产生感应电流.2 8.为了使MN中不广生感应电流,必须要求DENM 构成的闭合电路的磁通量不变,即BS = B0IS=〔l +vt〕l ,所以,从t=0开始,磁感应强度B随时间t的变化规律是B = —0-l vt第3节楞次定律1.答：在条形磁铁移入线圈的过程中,有向左的磁感线穿过线圈,而且线圈的磁通量增大.根据楞次定律可知,线圈中感应电流磁场方向应该向右,再根据右手定那么,判断出感应电流的方向,即从左侧看, 感应电流沿顺时针方向.2.答：当闭合开关时,导线AB中电流由左向右,它在上面的闭合线框中引起垂直于纸面向外的磁通量增加.根据楞次定律,闭合线框中产生感应电流的磁场,要阻碍它的增加,所以感应电流的磁场在闭合线框内的方向是垂直纸面向里,再根据右手定那么可知感应电流的方向是由D向C.当断开开关时, 垂直于纸面向外的磁通量减少.根据楞次定律,闭合线框中产生感应电流的磁场,要阻碍原磁场磁通量的减少,所以感应电流的磁场在闭合线框内的方向是垂直纸面内外,再根据右手定那么可知感应电流的方向是由C向D.3.答：当导体AB向右移动时,线框ABCD中垂直于纸面向内的磁通量减少.根据楞次定律,它产生感应电流的磁场要阻碍磁通量减少,即感应电流的磁场与原磁场方向相同.垂直于纸面向内,所以感应电流的方向是A - B-C-D.此时,线框ABFE中垂直纸面向内的磁通量增加,根据楞次定律,它产生的磁场要阻碍磁通量的增加,即感应电流的磁场与原磁场方向相反,垂直于纸面向外.所以,感应电流的方向是A-B-F-E.所以,我们用这两个线框中的任意一个都可以判定导体AB中感应电流的方向.说明：此题对导体AB中的电流方向的判定也可用右手定那么来确定.4.答：由于线圈在条形磁铁的N极附近,所以可以认为从A到B的过程中,线圈中向上的磁通量减小, 根据楞次定律,线圈中产生的感应电流的磁场要阻碍磁通量的减少,即感应电流的磁场与原磁场方向相同,再根据右手螺旋定那么可知感应电流的方向,从上向下看为逆时针方向.从B到C的过程中,线圈中向下的磁通量增加,根据楞次定律,线圈中产生的感应电流的磁场要阻碍磁通量的增加,即感应电流的磁场与原磁场方向相反, 再根据右手螺旋定那么可知感应电流的方向, 从上向下看为逆时针方向.5.答：〔1〕有感应电流〔2〕没有感应电流；〔3〕有感应电流；〔4〕当合上开关S的一瞬间,线圈P的左端为N极；当翻开开关S的上瞬间,线圈P的右端为N极.6.答：用磁铁的任一极〔如N极〕接近A球时,穿过A环中的磁通量增加,根据楞次定律, A环中将产生感应电流,阻碍磁铁与A环接近,A环将远离磁铁；同理,当磁铁远离发A球时,A球中产生感应电流的方向将阻碍A环与磁铁远离,A环将靠近磁铁.由于B环是断开的,无论磁极移近或远离B环, 都不会在B 环中形成感应电流,所以B环将不移动.7.答：〔1〕如下图.圆盘中任意一根半径CD都在切割磁感线,这半径可以看成一个电源,根据右手定那么可以判断,D点的电势比C点高,也就是说,圆盘边缘上的电势比圆心电势高, 〔2〕根据右手定那么判断,D点电势比C点高,所以流过电阻R的电流方向自下向上.说明：此题可拓展为求CD间的感应电动势.设半径为r,转盘匀速转动的角速度②,匀强磁场的磁感应强度为B,求圆盘转动时的感应电动势的大小.具体答案是 E =1 Br% .第4节法拉第电磁感应定律1.正确的选项是D.0.09—0.02 V = 175V ；2.解：根据法拉第电磁感应定律,线圈中感应电动势为 E =n般=1000 m根t 0.4 据闭合电路欧姆定律可得,通过电热器的电流为I = =」75c A=0.175AR r 990 103.解：根据导线切割磁感线产生感应电动势的公式£ = 8卜得：缆绳中的感应电动势_ _5 4 3 3E =4.6 10 2.05 10 7.6 10 V=7.2 10 V4.答：可以.声音使纸盒振动,线圈切割磁感线,产生感应电流.5.答：由于线圈绕OO'轴转动时,线圈长L2的边切割磁感线的速度变化,感应电动势因而变化.根据公式E =Blvsin8 和v =^r 有E = BL1L2缶sin .由于S = L1L2,8=90*,所以,E = BS..2 E A2线圈中感应电动势E=n^ = n^BnR2,所以,T=[ = 4.(2) :t t E B2 1 6.答：〔1〕根据法拉第电磁感应定律,根据闭合电路欧姆定律,可得通过线圈的电流I =5=口斐"2 2n=n4BTSR,所以,R 」t : 2 R 」t 2:S7 .答：管中有导电液体流过时, 相当于一段长为d 的导体在切割磁感线, 产生的感应电动势 E = Bdv .液2体的流量Q=vn 〔2〕,即液体的流量与电动势 E 的关系为Q=4dE.第5节 电磁感应定律的应用1 .解：根据导线切割磁感线产生感应电动势的公式£ = Bl v,该机两翼尖间的电势差为5E =4.7x10 x 12.7 x 0.7 x340V=0.142V ,根据右手定那么可知,从驾驶员角度来说,左侧机翼电势高.说明：该题的难点之上在于学生的空间想象力往往比拟弱,对此,可用简单图形〔图 4-12 〕帮助 理解；另外,该题可补充一问,即当飞机从西向东飞行时,哪侧机翼电势高？分析可得仍为左侧机翼电势高.〔1〕根据法拉第电磁感应定律,线圈中感应电动势为E = n 与R .根据G-t 图象可知,」t华■=0.5Wb/s .电压表的读数为 E =n 竽■=100M0.5V=50V . 〔2〕感应电场的方向为逆时针方 ・ ：t .:t向,如下图.〔3〕 A 端的电势比B 端高,所以A 端应该与电压表标的接线柱连接.答：〔1〕等效电路如下图.〔2〕通过R 的电流方向从上到下.根据导线切割磁感线产生感应电动势的公式E = Blv, MN 、PQ 的电动势都为E=1M1M1V .根据电池的并联和闭合电路欧姆定律,通过MN 的电流方向为自 N 到M ;过PQ 的电流方向为自 N 到M ;过PQ 的电流方向为Q 到P . 为2:1.〔2〕线圈以速度 v 匀速进入磁场,当 CD 边在磁场中时,CD 边受安培力最大,最大值为2. 3. R 电流 I =E = 1A=1A . (3)通过R 14. 〔1〕线圈以速度v 匀速进入磁场,当CD 边在磁场中时,线圈中感应电动势 E I = BI I V ,其中1I 为CD 边的长度.此时线圈中的感应电流为 I I 二且 _ BI I V ,其中R 为线圈的总电阻.同理,线圈以速度 2v匀速进入磁场时,线圈中的感应电流最大值为 12旦 2Bl 1V.第二次与第一次线圈中最大电流之比 2,F I =BI I I I B 11 v O 由于线圈做匀速运动,所以此时外力也最大,且外力大小等于安培力大小,此时 2,外力的功率为P =Fy = B 11 v .同理,线圈以速度2v 进入磁场时,外力的最大功率为 P 2 = 4B I 1 v第二次与第一次外力做功的最大功率之比为 4:1.〔3〕线圈以v 匀速进入磁场,线圈中的感应电流为,巳 Bl 1V 、一 一 . . ______ . ,、一 . 12 ............................... .............. ....... ..................I 1 =-R- =—R-,设AD 边长为12,那么线圈经过时间t ■完全进入磁场,此后线圈中不再有感应电流.2, 2 22, 21 可进一步分析并说明,在这一过程中,外力克服安培力所做的功与感应电流所做的功是相等的.第6节互感和自感1 . 〔1〕当开关S 断开后,使线圈 A 中的电流减小并消失时,穿过线圈 B 的磁通量减小,肉而在线圈 B中将产生感应电流,根据楞次定律,感应电流的磁场要阻碍原磁场的减小,这样就使铁芯中磁场减弱得慢些,即在开关 S 断开后一段时间内,铁芯中还有逐渐减弱的磁场,这个磁场对衔铁 D 依然有力作 用,因此,弹簧 K 不能立即将衔铁拉起.〔2〕如果线圈B 不闭合,不会对延时效果产生影响.在开关S 断开时,线圈A 中电流减小并很快消失,线圈 B 中只有感应电动势而无感应电流,铁芯中的磁场很快消失,磁场对衔铁 D 的作用力也很快消失,弹簧 K 将很快将衔铁拉起.2 .答：当李辉把多用表的表笔与被测线圈断开时,线圈中的电流将减小,发生自感现象.会产生较大的自感电动势,两只表笔间有较高电压, “电〞 了刘伟一下,所以刘伟惊叫起来,当李辉再摸多用表的表 笔时,由于时间经历的较长,自感现象根本“消失〞3 .答：〔1〕当开关S 由断开变为闭合,A 灯由亮变得更为明亮,B 灯由亮变暗,直到不亮.〔2〕当开关S 由闭合变为断开,A 灯不亮,B 灯由亮变暗,直到不亮.第7节 涡流 电磁阻尼和电磁驱动 1 .答：当铜盘在磁极间运动时,由于发生电磁感应现象,在铜盘中主生感应电流,使铜盘受到安培力作用,而安培力的方向阻碍导体的运动,所以铜盘很快就停了下来.2 .当条形磁铁的N 极靠近线圈时,线圈中向下的磁通量增加,根据楞次定律可得,线圈中感应电流的磁场应该向上,再根据右手螺旋定那么,判断出线圈中的感应电流方向为逆时针方向〔自上而下看〕 .感应 所以第一次线圈中产生的热量为 O 同理,线圈以速度 2v 匀速进入 磁场时,线圈中产生的热量为 Q 2 = 2B 211212.第二次与第一次线圈中产生的热量之比为 2:1.说明:N极远离线圈时, 电流的磁场对条形磁铁N极的作用力向上,阻碍条形磁铁向下运动.当条形磁铁的线圈中向下的磁通量减小,根据楞次定律可得,线圈中感应电流的磁场应该向下,再根据右手螺旋定那么,判断出线圈中的感应电流方向为顺时针方向〔自上而下看〕.感应电流的磁场对条形磁铁N极的作用力向下,阻碍条形磁铁向上运动.因此,无论条形磁铁怎样运动,都将受到线圈中感应电流磁场的阻碍作用,所以条形磁铁较快地停了下来,在此过程中,弹簧和磁铁的机械能均转化为线圈中的电能.3.答：在磁性很强的小圆片下落的过程中,没有缺口的铝管中的磁通量发生变化〔小圆片上方铝管中的磁通量减小,下方的铝管中的磁通量增大〕,所以铝管中将产生感应电流,感应电流的磁场对下落的小圆片产生阻力作用,小圆片在铝管中缓慢下落；如果小圆片在有缺口的铝管中下落,尽管铝管中也会产生感应电流,感应电流的磁场将对下落的也产生阻力作用,但这时的阻力非常小,所以小圆片在铝管中下落比拟快.4.答：这些微弱的感应电流,将使卫星受到地磁场的安培力作用.由于克服安培力作用,卫星的一局部运动转化为电能,这样卫星机械能减小,运动轨道离地面高度会逐渐降低.5.答：当条形磁铁向右移动时,金属圆环中的磁通量减小,圆环中将产生感应电流,金属圆环将受到条形磁铁向右的作用力.这个力实际上就是条形磁铁的磁场对感应电流的安培力.这个安培力将驱使金属圆环向右运动.第五章交变电流第1节交变电流1.答：磁铁靠近白炽灯,发现灯丝颤抖.由于通交变电流的灯丝处在磁场中要受到力的作用,灯丝受到的磁场力的大小、方向都随时间做周期性变化,因而灯丝颤抖.A<L2.答：这种说法不对.根据法拉第电磁感应定律,感应电动势的大小与磁通量的变化率号淳成正比,而t与磁通量中没有必然的联系.假定线圈的面积为S,所在磁场的磁感应强度为B,线圈以角速度切绕垂直于磁感线的轴匀速转动,线圈在中性面时开始计时,那么磁通量①随时间变化的关系为:G = BDcosd,其图象如下图.线圈平面转到中性面瞬间( t=0, t=T),穿过线圈的磁通量 ①虽然最大,但是,曲线的斜率为 0,即,磁通量的变化率 皎 =0,感应电动势为0；而线圈平面转到L t跟中性面垂直时(t =1T , t = 3丁),穿过线圈的磁通量 中为0,但是曲线的斜率最大,即磁通量的 4 4变化率 竽最大,感应电动势最大.△t 3 .解：单匝线圈转到线圈平面与磁场平行位置时, 即教科书图5.1—3中乙和丁图时,感应电动势最大.即E 2BL AB V = 2BL AB ,%=BL AD L AB . =0.01 0.20 0.10 2二 50V=6.3 10-2V AB AB AD AB4 .解：假定发电机线圈平面仅次于中性面开始计时,感应电动势瞬时值表达式e = E m Sin 6 t =400sin(314t).不计发电机线圈的内阻,电路中电流的峰值5 .解：KL 边与磁场方向呈30 °时,线圈平面与中性面夹角为60°,此时感应电动势为：e = E m Sin^t =BSosin603 = §BS .,电流方向为第2节描述交变电流的物理量 1 .解：交变电流1周期内,电流方向变化两次,所以 1s 内电流方向变化的次数为 二 父2次=100次.0.022 .解：不能把这个电容器接在交流电压是10V 的电路两端.由于,这里的 10V 的电压是指交流电压的 有效值.在电压变化过程中的最大值大于 10V,超过了电容器的耐压,电容器会被击穿.3 .解：灯泡正常工作时,通过灯丝电流的有效值I = "P = T 40 A = ；2 A .电流的峰值 U 220 11I m =^2I=2：2A=0.26A . m 114 .根据图象,读出交变电流的周期 T=0.2s,电流的峰值I m=10A,频率f =；=02Hz=5Hz .电流的有效值I =仔二 =5"2A =7.1A2 U 5.解：该电热器消耗的功率p=y,其中U 为电压的有效值U = 一芦,所以, R 、2第3节 电感和电容对交变电流的影响I m『勰A =0.2A 电流的瞬时值表达式i =I m sincot=0.2sin(314t).KNMLK .(U 2 T 2R =-3U1 W =967W2 501 •答：三个电流表A i、A2、A3所在支路分别为：纯电容电路、纯电感电路、纯电阻电路.改换电源后,交流电压峰值没有变化,而频率增加了.对于纯电容电路,交流电压峰值不变,那么电路两端电压的有效值不变.电容大小C未变,交变电流频率增大,那么感抗变小,电流有效值增大,那么容抗变小,电流有效值增大,即A读数增大.对于纯电感电路,交流电压峰值不变,那么电路两端电压的有效值不变. 电感大小L未变,交流频率增大,那么感抗变大,电流有效值减小,即A2读数减小.对于纯电阻电路,交流电压峰值不变,那么电路两端电压的有效值不变.虽然交变电流频率增大,但是对电阻大小没有影响, 电阻大小未变,那么电流有效值不变,即A3读数不变.2.答：由于电容串联在前级和后级之间,前级输出的直流成分不能通过电容器,而流成分可以通过电容器被输送到后级装置中,输入后级的成分中不含有前级的直流成分,所以两级的直流工作状态相互不影响.3.答：电容器对高频成分的容抗小,对低频成分的容抗大,根据教科书图 5.3-8的连接,高频成分就通过“旁边〞的电容器,而使低频成分输送到下一级装置.第4节变压器1.答：恒定电流的电压加在变压器的原线圈上时,通过原线圈的电流是恒定电流,即电流的大小和方向不变,它产生的磁场通过副线圈的磁通量不变.因此在副线圈中不会产生感应电动势,副线圈两端也没有电压,所以变压器不能改变恒定电流的电压.2.解：根据题目条件可知, U i=380V, U2=36V, n〔=1140,求：电=选啜,国暇n〞卡=1081=400, U〔=220V, U2=55V,求：n[=3.解：根据题目条件可知,Ut ^卡=16..4 .答：降压变压器的副线圈应当用较粗的导线. 根据理想变压器的输出功率等于输入功率即I1U1 = I 2U 2 ,降压变压器的U2 <U1 ,因而,它的I2A I1,即副线圈的电流大于原线圈的电流,所以,相比之下,副线圈应用较粗的导线.5 .答：假定理想变压器的原线圈输入的电压 U i 一定,V i 示数不变；当用户的用电器增加时,相当于 Rn i 器输入功率等于输出功率,有：p =|21 = F2 = I 2U 2, U i 、U 2的值 不变,I 2增大,那么I i 增大,A i示数增大.第5节电能的输送 i .在不考虑电抗的影响时,电功率P= IU ,所以I =§■ .当U =ii0K V 时,导线中的电流3 3 I =4800 ]%=4 3. 6A 当 U =ii0V 时,导线中的电流 I = 4800X 10 A=43.6X i03A .i i 0 i0 ii02.公式p 损=UI 和U=Ir 都是错误的,U 是输电电压,而非输电线上的电压降.正确的推导应该是：设输2 2 电电压为U,输送的电功率为 P.a=I r , I =；,那么P 损二与 r ,由此式可知,要减小功率损失, U U 2 就应当用高压送电和减小输电线的电阻 r.3 3.解：⑴用110V 电压输电,输电线上电流I 1 =UP = Z .*：0 A 定i.8M103A ,输电线上由电阻造成3 的电压损失U i =I i R = i.8Mi0 M0.05V=90V , (2)用11KV 电压输电,输电线上电流I 2=_P_』0 0 31A M 8A 输电线上由电阻造成的电压损失U 2 = I 2R=18M0.05V=0.9V .两者U 2 i i i 0比拟,可以看出,用高压输电可使输电线上的电压损失减少许多. 4 .解：输送的电功率为 P,输电电压为U ,输电线上的功率损失为灯P,导线的横截面积为 S,那么 砰=I 2R=(UP)2P,由于P 、U 、AP 、L 、P 各量都是相同的, 所以横截面积为 S 与输电电压U 的二次方成反比,所以有 切=匕 =(11"0)=2.5父103. . n 2.减小,副线圈电压 U 2=-2U i 不变,V 2本数不变国；由于 R 减小,所以A 2本数增大；由于理想变压△P ,导线长度为L,导线的电阻亮红S 2 U i 22202 输电导线上的功率损失用 户 得 到 的 功 率 500V 的电压输电,输电导线上的功率损失用 户 得 到 的 功 率 5 .解：(1)假设用 250V 的电压输电 PP =(P)2R =(22|003)2M0.5kW=3.2kW6 =P - P =20kW -3.2kW =i6.8kW (2)假设用3 P =(P )2R =(2 0.5kW=0.8kW品=P — P =20kW -0.8kW =19.2kW .6.解：输电原理如图5-16 所示.(1)降压变压器输出电流,也就是用户得到的电流I 用95 1032204.32 102A 2由于,PP = 12 r ,输电线上通过的电流25 103\ 8 A=25A . (2)输电线上损失的电压U-U r = Lr =25父8V=200V ,由于升压变压器为理想变压器,输入功率=输出功率,所以升压变压器输出的电压U2计算如下：由于, P2=I2U2=P1,所以,U2 =2=100父103 V=4父103V. (3)升压变压器的匝数之比I225n1 _ U1 n2 U 2 至0 =± .降压变压器的匝数之比4000 16n3 _ U3 _ U2 -U1 = 4000 一200 二1903 一U 用一U 用一220 - 11第六章传感器第1节传感器及其工作原理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
§4.1 划时代的发现 探究电磁感应的产生条件[学习目标]1．了解电磁感应现象的发现过程2．了解奥斯特、法拉第等科学家的科学思维方法3．理解磁通量的概念，会用公式BS =φ计算穿过某一面积的磁通量和该公式中每一个物理量的物理意义4．知道穿过某一面积的磁通量大小也可以用穿过这一面积的磁感线多少来表示，且与磁感线怎样穿过（垂直该面或倾斜该面穿过）无关，如果有一条磁感线穿过某一面积但又穿过来一条，则穿过这一面积的磁通量为零。
5．知道磁通量的变化φ∆等于末磁通量2φ与初磁通量1φ的差，即12φφφ-=∆6．理解产生感应电流的条件：穿过闭合电路的磁通量发生变化。
穿过闭合电路的磁通量发生变化，有两个要点，一是闭合电路，二是磁通量变化；与穿过闭合电路的磁通量有无，多少无关，只要磁通量变化，闭合电路中就有感应电流，不变就没有。
如图1所示，闭合线圈在匀强磁场中绕垂直磁场方向的轴转动，当线圈平面与磁场垂直时，穿过线圈平面的磁通量最大，但此时磁通量不变，线圈中无感应电流（可用示波器观察）。
[自主学习]1．定义： 的现象称为电磁感应现象。
在电磁感应现象中所产生的电流称为 。
2．到了18世纪末，人们开始思考不同自然现象之间的联系，一些科学家相信电与磁之间存在着某种联系，经过艰苦细致地分析、试验， 发现了电生磁，即电流的磁效应； 发现了磁生电，即电磁感应现象。
3．在电磁感应现象中产生的电动势称为 ，产生感应电动势的那段导体相当于 ；4．产生感应电流的条件是： 。
5．判断感应电流的方向利用 或 ，但前者应用于闭合电路的一部分导体在磁场中做切割磁感线运动，后者可应用于一切情况。
[典型例题]例1．如图所示，两个同心圆形线圈a 、b 在同一水平面内，圆半径b a R R 〉，一条形磁铁穿过圆心垂直于圆面，穿过两个线圈的磁通量分别为a φ和b φ，则：b a A φφ〉)(，b a B φφ=)(，b a C φφ〈)(，（D ）无法判断例2．光滑曲面与竖直平面的交线是抛物线，如图所示，抛物线的方程是2x y =，下部处在一个水平方向的匀强磁场中，磁场的上边界是a y =的直线（图中的虚线所示）。
一个小金属块从抛物线上b y =（b 〉a ）处以速度V 沿抛物线自由下滑，假设抛物线足够长，金属块沿抛物线下滑后产生的总热量是：221221)()()()()()(mv a b mg D a b mg C mv B mgb A +--[针对训练]1．1831年8月29日，法拉第终于取得突破性进展。
这次他用一个软铁圆环，环上绕两个互相绝缘的线圈A 和B ，如图4所示，他在日记中写道：“使一个有10对极板，每板面积为4平方英寸的电池充电。
用一根铜导线将一个线圈，或更确切地说把B 边的线圈的两个端点连接，让铜线通过一个距离，恰好经过一根磁针的上方（距铁环3英尺远）然后把电池连接在A 边线圈的两端；这时立即观察到磁针的效应，它振荡起来，最后又停在原先的位置上，一旦断开A 边与电池的连接，磁针再次被扰动。
”(以上载自郭奕玲 沈慧君所著物理学史，清华大学出版社)在法拉第的这个实验中，（1）电路的连接是：A 线圈与 ，B 线圈 。
法拉第观察到的现象是： （2）线圈与电源接通时，小磁针 ，说明另一个线圈中产生了 。
并且最后小磁针又 。
2．下列说法正确的是：(A)导体在磁场中运动时，导体中一定有感应电流(B)导体在磁场中做切割磁感线运动时，导体中一定有感应电流(C)只要穿过电路的磁通量发生变化，电路中一定有感应电流产生(D)只要穿过闭合电路磁通量发生变化，电路中一定有感应电流3．关于电磁感应现象，下列说法正确的是：(A)导体相对磁场运动，导体内一定会产生感应电流(B)导体垂直磁场运动，导体内一定会产生感应电流(C)闭合电路在磁场中作切割磁感线运动，电路内一定会产生感应电流(D)穿过闭合电路的磁通量发生变化，电路中一定会产生感应电流4．关于电磁感应现象，下列说法中正确的是：(A)闭合线圈放在变化的磁场中，必然有感应电流产生(B)闭合正方形线圈在匀强磁场中垂直磁感线运动，必然产生感应电流(C)穿过闭合线圈的磁通量变化时，线圈中有感应电流[能力训练](D)穿过闭合电路的磁感线条数发生变化时，电路中有感应电流1．如图所示，条形磁铁穿过一闭合弹性导体环，且导体环位于条形磁铁的中垂面上，如果把导体环压扁成椭圆形，那么这一过程中：(A)穿过导体环的磁通量减少，有感应电流产生(B)穿过导体环的磁通量增加，有感应电流产生(C)穿过导体环的磁通量变为零，无感应电流(D)穿过导体环的磁通量不变，无感应电流2．金属矩形线圈abcd 在匀强磁场中做如图所示的运动，线圈中有感应电流的是：3．如图所示，一个矩形线圈与通有相同大小电流的平行直导线在同一平面内，且处于两直导线的中央，则线框中有感应电流的是;(A)两电流同向且不断增大（B）两电流同向且不断减小(C)两电流反向且不断增大(D)两电流反向且不断减小4．如图所示，线圈两端接在电流表上组成闭合回路，在下列情况中，电流表指针不发生偏转的是(A)线圈不动，磁铁插入线圈(B)线圈不动，磁铁拔出线圈(C)磁铁插在线圈内不动(D)磁铁和线圈一块平动5．一个处在匀强磁场中的闭合线圈中有一定的磁通量穿过，能使该回路产生感应电流的是：(A)改变磁场的磁感应强度(B)改变回路平面与磁场方向的夹角(C)改变闭合线圈所围成的面积(D)线圈在磁场中平移6．如图9所示，直导线中通以电流I，矩形线圈与电流共面，下列情况能产生感应电流的是：(A)电流I增大（B）线圈向右平动(C)线圈向下平动 (D)线圈绕ab边转动7．如图所示，线圈abcd在磁场区域ABCD中，下列哪种情况下线圈中有感应电流产生：（A）把线圈变成圆形（周长不变）(B)使线圈在磁场中加速平移(C)使磁场增强或减弱(D)使线圈以过ad的直线为轴旋转8.闭合矩形线圈跟磁感线方向平行，如图所示，下列那种情况线圈中有感应电流：(A)线圈绕ab轴转动(B)线圈垂直纸面向外平动(C)线圈沿ab轴向下移动(D)线圈绕cd轴转动9．如图所示，开始时矩形线圈平面与磁场垂直，且一半在匀强磁场内一半在匀强磁场外，若要使线圈中产生感应电流，下列方法可行的是：(A)以ab为轴转动(B)以OO 为轴转动(C)以ad为轴转动（小于60 ）(D)以bc为轴转动（小于60）10．如图所示，在条形磁铁的外面套着一个闭合弹簧线圈，若把线圈四周向外拉，使线圈包围的面积变大，这时：(A) 线圈中有感应电流（B）线圈中无感应电流(C)穿过线圈的磁通量增大 (D)穿过线圈的磁通量减小参考答案自主学习：1.利用磁场产生电感应电流 2.法拉第 3.感应电动势电源4.穿过闭合电路的磁通量发生变化5.右手定则楞次定律针对训练 1.（1）电源连接两端点连在一起（2）振荡（振动）感应电流停在原位置2．D 3.D 4.CD能力训练 1.B 2.A 3.CD 4.AB 5.ABC 6.ABD 7.ACD8.A 9.ABD 10.AD§4.2法拉第电磁感应定律[学习目标]1、知道法拉第电磁感应定律的内容及表达式2、会用法拉第电磁感应定律进行有关的计算E=进行计算3、会用公式BLV[自主学习]1．穿过一个电阻为R=1Ω的单匝闭合线圈的磁通量始终每秒钟均匀的减少2Wb，则：（A）线圈中的感应电动势每秒钟减少2V (B)线圈中的感应电动势是2V[来源:学科网ZXXK](C)线圈中的感应电流每秒钟减少2A （D）线圈中的电流是2A2．下列几种说法中正确的是：（A）线圈中的磁通量变化越大，线圈中产生的感应电动势一定越大（B）穿过线圈的磁通量越大，线圈中的感应电动势越大（C）线圈放在磁场越强的位置，线圈中的感应电动势越大（D）线圈中的磁通量变化越快，线圈中产生的感应电动势越大∆，则这段3．有一个n匝线圈面积为S，在t∆时间内垂直线圈平面的磁感应强度变化了B时间内穿过n匝线圈的磁通量的变化量为，磁通量的变化率为，穿过一匝线圈的磁通量的变化量为，磁通量的变化率为。
4．如图所示，前后两次将磁铁插入闭合线圈的相同位置，第一次用时0.2S，第二次用时1S；则前后两次线圈中产生的感应电动势之比。
5．如图所示，用外力将单匝矩形线框从匀强磁场的边缘匀速拉出．设线框的面积为S，磁感强度为B，线框电阻为R，那么在拉出过程中，通过导线截面的电量是______．[典型例题]例1如图所示，一个圆形线圈的匝数n=1000，线圈面积S=200cm2,线圈的电阻r=1Ω,线圈外接一个阻值R=4Ω的电阻，把线圈放入一方向垂直线圈平面向里的匀强磁场中，磁感应强度随时间变化规律如图所示；求：（1）前4S内的感应电动势（2）前5S内的感应电动势例2.如图4所示，金属导轨MN、PQ之间的距离L=0.2m,导轨左端所接的电阻R=1Ω,金属棒ab可沿导轨滑动，匀强磁场的磁感应强度为B=0.5T,ab 在外力作用下以V=5m/s 的速度向右匀速滑动，求金属棒所受安培力的大小。
[针对训练]1．长度和粗细均相同、材料不同的两根导线，分别先后放在U 形导轨上以同样的速度在同一匀强磁场中作切割磁感线运动，导轨电阻不计，则两导线：(A)产生相同的感应电动势 （B ）产生的感应电流之比等于两者电阻率之比(C)产生的电流功率之比等于两者电阻率之比(D)两者受到相同的磁场力2．在图中，闭合矩形线框abcd 位于磁感应强度为B 的匀强磁场中，ad 边位于磁场边缘，线框平面与磁场垂直，ab 、ad 边长分别用L 1、L 2表示，若把线圈沿v 方向匀速拉出磁场所用时间为△t ，则通过线框导线截面的电量是:12()BLL R t A ∆ 12()BL L R B 12()BL L tC ∆ 12()D BL L 3．在理解法拉第电磁感应定律tE n φ∆∆=及改写形势B t E ns ∆∆=,S t E nB ∆∆=的基础上（线圈平面与磁感线不平行），下面叙述正确的为：（A ）对给定线圈，感应电动势的大小跟磁通量的变化率成正比（B ）对给定的线圈，感应电动势的大小跟磁感应强度的变化 B ∆成正比（C ）对给定匝数的线圈和磁场，感应电动势的大小跟面积的平均变化率t S∆∆成正比（D ）题目给的三种计算电动势的形式，所计算感应电动势的大小都是t ∆时间内的平均值4．如图所示，两个互连的金属圆环，粗金属环的电阻为细金属环电阻的12，磁场方向垂直穿过粗金属环所在的区域，当磁感应强度随时间均匀变化时，在粗环内产生的感应电动势为E ，则a 、b 两点的电势差为 。
5.根椐法拉第电磁感应定律E=Δф/Δt 推导导线切割磁感线,即在B ⊥L ，V ⊥L ， V ⊥B 条件下，如图所示，导线ab 沿平行导轨以速度V 匀速滑动产生感应电动势大小的表达式E=BLV 。
