风力发电虚拟仿真实践教学平台建设初探
风力发电虚拟仿真实践教学平台建设初探
作者：伦淑娴李春杰
来源：《教育教学论坛》2016年第45期
摘要：针对风力发电教学实验设备难以满足教学需求等情况，提出构建风力发电虚拟仿真实践教学平台。
论文详细地阐述了平台建设的必要性、平台的构成及应用前景等。
该平台在构建过程既要遵循虚拟仿真教学的特征，又要贯穿学生为主体、教师为主导的现代教育理念。
关键词：虚拟仿真；风力发电；实践教学
中图分类号：G642.0 文献标志码：A 文章编号：1674-9324（2016）45-0076-02
一、引言
风能作为一种绿色环保的可再生能源受到了世界各国的高度重视，我国风电并网容量已达1.29亿千瓦，占全部发电机组装机容量的8.6%。
预计到2020年，风电将达到2亿千瓦以上。
因此，对风力发电的研发、设计、生产和管理等方面的人才需求也随之增加。
但是风力发电涉及机械、电力、电子、液压、控制、计算机、数值天气预报等多学科的综合性高技术系统工程，因此成熟的风力发电实验教学仪器还很缺乏。
目前已有的风力发电实验仪器，如上海同育教学仪器设备制造有限公司的TYKJ-SF双馈风力发电机模拟试验台、上海顶邦教育设备有限公司的DB-FN02型大型双馈风力发电实验系统等在空载运转、并网实验、风速、转距、发电功率、脱网保护等方面提供了模拟实验。
这些装置可以帮助学生初步理解风力发电原理和技术，学习风力发电机的机械结构和系统组成。
因此，亟待建设风力发电虚拟仿真实践教学平台，模拟各种风的形成与特性、风力发电机组的结构、风电场的建设、风电机组的控制、典型故障、各种工况条件下的风力发电机组运行状态，让学生能在安全的环境下身临其境地观察了解风力发电机组、机舱内部结构、各零部件及控制器的三维全貌；通过调整设备参数，观察风力发电机组及各零部件的运行状态的变化情况；让学生理解和掌握风力发电机组设计、运行、安全维护、风电场建设与管理、风力发电机组输出功率预测等方面的知识，快速提高学生实践技能和职业岗位能力。
二、风力发电虚拟仿真实践教学平台构成
目前风力发电研究的仿真软件主要有Matlab、GH Bladed、HAWC、DIgSILENT、PSCAD、ANSYS、Saber等。
风力发电虚拟仿真平台可以采用3D虚拟现实技术、Matlab和Bladed进行开发。
风力发电虚拟仿真实践教学平台主要由13个仿真模块组成，如图1所示。
1.风能资源评估仿真模块。
风能资源评估模块应包含风的形成、风的特性、风的测量、风能估计等四个子模块。
其中风的形成包括全球性风（大气环流、季风）、地方性风（海陆风、山谷风、焚风）、极端风（热带气旋、寒潮大风、龙卷风）等的形成。
风的特性包括风速模
型、风玫瑰图绘制、地形地貌对风的影响等。
其中风速模型包括平均风、阵风、极端风、渐变风、随机风等模型、风剪切模型、塔影效应模型。
风的测量包括风向测量仪、风速测量仪器。
风能估计包括最小二乘法估计、平均风速和标准差法、平均风速和最大风速法。
2.风能转换原理仿真模块。
主要是指风力机气动载荷分析与计算，主要包括变桨载荷计算、方位角气动载荷计算、稳态运行载荷计算等，让学生了解升力、阻力、变矩系数与攻角的关系，桨叶相对风速与风速的关系、桨叶入流角与风速关系、桨叶攻角与风速关系、桨距角与风速关系、变桨载荷与风速关系等，变桨载荷、方位角气动载荷计算、稳态运行载荷计算等。
3.风力发电机组结构及功能仿真模块。
主要包括风轮、机舱、塔架、基础、控制、辅助系统等五个模块。
风轮模块包括叶片、轮毂等。
机舱模块主要包括齿轮箱、主轴、发电部件等。
辅助系统包括变桨机构、变速机构、避雷部件、偏航部件、刹车制动等。
通过建立的各零部件的静动态特性模型，实现对关键零部件、整机性能的测试。
4.风力发电机组的控制系统仿真模块。
主要包括风力机控制、发电机控制、并网控制等。
风力机控制主要包括定桨距、变桨距、功率控制、偏航系统、制动保护等。
发电机控制主要包括异步风力发电机控制、双馈式发电机控制、直驱式发电机控制。
5.风力发电机组常见故障与维护仿真模块。
主要包括液压部件、偏航部件、发电部件、主轴旋转部件、变桨部件、叶轮部件等的典型故障、各部件发热的典型故障、振动的典型故障等，能够让学生了解风电机组的各零部件常见故障及其维护。
6.风力发电机组运行特性仿真模块。
风力发电机组主要有三种功率调节方式：定桨距失速、变桨距和主动失速。
针对典型的恒速恒频发电机组、变速恒频发电机组、让学生了解三种功率调节方式下风速功率曲线特点，转速功率曲线特点，理解变桨距功率调节方式的优点。
7.全工况风电场仿真模块。
风力发电机组通常在不同工作状态（运行状态、待机状态、停机状态、紧急停机状态）之间进行切换。
该仿真平台具有全工况风电场仿真模块，让学生理解风电场运行情况及其相应采取的控制策略。
8.风电场监控与数据采集系统仿真模块。
该仿真模块让学生了解风电场中央监控系统构成、监控和采集的性能参数及其变化趋势。
9.储能装置仿真模块。
包括蓄电池、抽水储能、飞轮储能、超导储能、热能储能等储能原理动态演示。
10.风电场建设仿真模块。
该模块包括风电场选址、风力发电机组运输、安装、验收等。
风电场选址模块包括宏观选址、微观选址、可行性评估等。
可以利用虚拟现实技术实现风电机组拆装过程的动态演示。
11.风力发电并网对电网的影响仿真模块。
该模块能够演示风力并网发电时，对电网的电能质量是否造成影响，包括对电网的电压、短路电流、网损等的影响。
12.风电场设计运行维护规程仿真模块。
主要包括国内外风力发电机组设计与认证、风电场设计与运行、风资源评估等相关技术标准。
该模块有助于学生理解这些标准，并能按照标准进行风能资源评估、风能资源测量、风电场建设可行性报告的书写等实践。
13.其他模块。
该模块主要包括流行的小型家庭用的风力发电机、新型风力发电机、风光互补风力发电系统等。
三、风力发电虚拟仿真实践教学平台的应用前景
风力发电虚拟仿真实践教学平台可以提供验证型、创新型、综合型实验、企业实习实践、上岗培训等功能。
平台在构建过程既要遵循虚拟仿真教学的特征，又要贯穿学生为主体、教师为主导的现代教育理念。
平台可以适用风能与动力工程专业、能源科学与工程专业、新能源材料与器件专业、电力系统及其自动化专业等本科生，为学生尽快掌握风力发电的工作原理、故障检测与设备维护、系统性能测试、新技术案例等提供实践平台。
同时，该虚拟仿真实践教学平台也适用于科研人员。
因此，风力发电虚拟仿真实践教学平台具有示范性和推广价值。
参考文献：
[1]解大，张延迟，张琪，楚金甫，卢婧婧.大型风电机组仿真及试验系统-I总述及设计[J].实验室研究与探索，2009，28（5）：20-23.
[2]王咏梅，王印松，曾新.基于虚拟仿真技术的风电教学系统的实现[J].仪器仪表用户，2011，18（5）：40-41.
[3]刘姝.“风力发电原理与应用”课程教学改革与探索[J].现代企业教育，2014（10）：552.
[4]孙屹刚.风力发电技术及其MATLAB与Bladed仿真[M].电子工业出版社，2013.11.。
【风力发电技术方案】直驱风力发电实验仿真平台技术方案
直驱风力发电实验仿真平台技术方案一、直驱风力发电实验仿真平台设计初衷在能源枯竭与环境污染问题日益严重的今天，风力发电已经成为绿色可再生能源的一个重要途径。
永磁直驱风力发电机不仅可以提高发电机的效率，并且因为发电机采用了永磁结构，省去了电刷和集电环等易耗机械部件，提高了系统的可靠性，而且不需要电励磁装置，能在增大电机容量的同时，减少体积。
另外，风力机的直驱化也是当前的一个热点趋势。
目前大多风力发电系统发电机与风轮并不是直接相连，而是通过变速齿轮连接，这种机械装置不仅降低了系统的效率，增加了系统的成本，而且容易出现故障，是风力发电急需解决的瓶颈问题。
直驱式风力发电机可以直接与风轮相连，增加了系统的稳定性，减少了维护工作，并且还降低了噪音。
因此鉴于诸多优点，国内各类科研单位，都青睐于对永磁直驱风力发电的研究。
那么，在风力发电产业蓬勃发展的国际环境下，风力发电水平不断提高。
科研实验室作为各种新理论和新技术的孕育摇篮，其先期的研究和验证对风电技术的发展和前进起着至关重要的引导和推动作用。
进行实验研究最直接有效的方法是将风力发电机与风力机相连，进行现场实际试验。
但是鉴于所需要的风场环境以及体积庞大、结构复杂的桨叶设备，实验室内不可能具备条件，只能在室外进行现场调试。
但是，受环境、自然因素、天气条件等影响，现场实验困难重重，比如：无法自由的对风速进行变化，某些高风速下的极限测试只能在极少数情况下得以实现，实验周期长，人力、物力、经费投入大；新理论和新技术存在诸多的未知数，实验结果的好坏难以预测，现场调试风险巨大；电气设备的运算和安装不便，不同容量设备难以在同一风力系统进行试验；这些因素都要求在实验室内构件模拟系统来模拟实际风力机的真实工作特性势在必行。
对此，南京研旭电气科技有限公司设计了一整套模拟定桨距式的永磁直驱风力发电的实验仿真平台。
通过此平台，研究人员可以研究永磁直驱风力发电机的真实工作特性，可以缩短研究和开发周期、节省研究经费，便于对风力发电系统的控制技术展开全面深入的研究，具有重要的显示意义。
电力系统仿真平台的建设与应用
电力系统仿真平台的建设与应用随着电力系统的不断发展和智能化的推进，电力系统仿真平台的建设与应用变得越来越重要。
电力系统仿真平台是一种基于计算机技术的虚拟仿真环境，可以模拟电力系统的运行情况，帮助电力系统运行人员进行系统分析、优化调度和故障诊断等工作。
本文将介绍电力系统仿真平台的建设与应用，并探讨其在电力系统运行中的作用和意义。
一、电力系统仿真平台的建设1. 硬件设备的建设电力系统仿真平台的建设首先需要一定的硬件设备支持。
这包括计算机服务器、网络设备、存储设备等。
计算机服务器需要具备足够的计算能力和存储空间，以支持大规模的仿真计算。
网络设备需要保证平台内各个模块之间的通信畅通，以及与外部系统的数据交互。
存储设备需要提供足够的存储空间，以保存仿真数据和结果。
2. 软件系统的建设电力系统仿真平台的建设还需要一套完善的软件系统。
这包括仿真软件、数据库管理系统、数据可视化软件等。
仿真软件是平台的核心，需要具备强大的仿真计算能力和稳定的运行性能。
数据库管理系统用于存储和管理仿真数据，以便后续的数据分析和查询。
数据可视化软件可以将仿真结果以图表等形式展示，方便用户进行数据分析和决策。
3. 数据库的建设电力系统仿真平台需要建立一个完善的数据库，用于存储和管理各种仿真数据。
数据库需要具备高效的数据存储和查询能力，以满足平台的数据管理需求。
同时，数据库还需要具备一定的安全性和可靠性，以保护仿真数据的安全和完整性。
二、电力系统仿真平台的应用1. 电力系统分析与优化电力系统仿真平台可以模拟电力系统的运行情况，帮助电力系统运行人员进行系统分析和优化调度。
通过对电力系统的仿真计算，可以得到系统的各种运行参数和指标，如电压、电流、功率等。
运行人员可以根据这些仿真结果，对电力系统进行分析和优化，以提高系统的运行效率和稳定性。
2. 故障诊断与处理电力系统仿真平台还可以帮助电力系统运行人员进行故障诊断和处理。
通过对电力系统的仿真计算，可以模拟各种故障情况，如线路故障、设备故障等。
双馈式风力发电仿真平台系统方案
双馈式风力发电仿真平台系统方案一晃十年过去了，方案写作这档子事儿，对我来说已经是家常便饭了。
今天，就让我用这十年的经验，给大家带来一份“双馈式风力发电仿真平台系统方案”。
1.项目背景风力发电作为可再生能源的重要组成部分，在我国能源结构调整中扮演着举足轻重的角色。
然而，风力发电系统的研究与开发过程中，实验条件的限制和实验成本的提高，使得仿真技术成为了一种重要的研究手段。
本项目旨在搭建一个双馈式风力发电仿真平台，为研究人员提供一个高效、经济的实验环境。
2.项目目标（1）搭建一个具有实际应用价值的双馈式风力发电仿真平台。
（2）通过仿真实验，研究双馈式风力发电系统的运行特性。
（3）为我国风力发电行业提供技术支持，推动风力发电技术的进步。
3.技术方案（1）系统架构（2）风力模型风力模型是仿真平台的基础，它决定了风电机组所承受的风力大小。
本项目采用湍流模型来模拟风力，包括风速、风向和湍流强度等参数。
（3）风力发电机组模型风力发电机组模型是仿真平台的核心，主要包括电机、发电机、变压器和控制系统等部分。
本项目采用双馈式风力发电机组，其特点是电机和发电机采用同一套控制系统，能够实现风力发电的高效运行。
（4）控制系统模型控制系统模型是保证风力发电系统正常运行的关键。
本项目采用PID控制算法，实现对风力发电机组的实时控制，确保其稳定运行。
（5）负载模型负载模型主要用于模拟风力发电系统的负载特性，包括有功负载、无功负载和负载率等参数。
本项目采用恒阻抗负载模型，以简化仿真过程。
（6）仿真环境仿真环境是风力发电仿真平台的重要组成部分，主要包括硬件环境和软件环境。
硬件环境主要包括计算机、服务器等设备；软件环境主要包括操作系统、编程语言和仿真工具等。
4.项目实施（1）搭建仿真平台我们需要搭建一个双馈式风力发电仿真平台，包括风力模型、风力发电机组模型、控制系统模型、负载模型和仿真环境。
在搭建过程中，要注意各模块之间的接口关系，确保仿真平台的稳定运行。
风力发电系统模型搭建与仿真分析

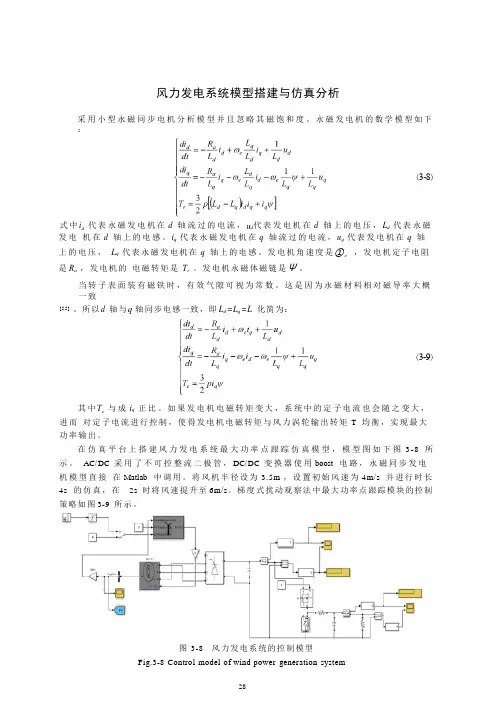

风力发电系统模型搭建与仿真分析采用小型永磁同步电机分析模型并且忽略其磁饱和度。
永磁发电机的数学模型如下：(3-8)代表永磁发电机在d 轴流过的电流，u d代表发电机在d 轴上的电压，L d 代表永磁式中id发电机在d 轴上的电感。
i q 代表永磁发电机在q 轴流过的电流，u q 代表发电机在q 轴上的电压，L q 代表永磁发电机在q 轴上的电感。
发电机角速度是①e ，发电机定子电阻是R a ，发电机的电磁转矩是T e 。
发电机永磁体磁链是Ψ。
当转子表面装有磁铁时，有效气隙可视为常数。
这是因为永磁材料相对磁导率大概一致[55] 。
所以d轴与q轴同步电感一致，即L d =L q =L 化简为：(3-9)其中T与成i q 正比。
如果发电机电磁转矩变大，系统中的定子电流也会随之变大，e进而对定子电流进行控制，使得发电机电磁转矩与风力涡轮输出转矩T 均衡，实现最大功率输出。
在仿真平台上搭建风力发电系统最大功率点跟踪仿真模型，模型图如下图3-8 所示。
AC/DC 采用了不可控整流二极管，DC/DC 变换器使用boost 电路，永磁同步发电机模型直接在Matlab 中调用。
将风机半径设为3.5m ，设置初始风速为4m/s 并进行时长4s 的仿真，在2s 时将风速提升至6m/s。
梯度式扰动观察法中最大功率点跟踪模块的控制策略如图3-9 所示。
图3-8 风力发电系统的控制模型Fig.3-8 Control model of wind power generation system28图 3-9 风力发电最大功率跟踪模块Fig.3-9 Wind power generation maximum power tracking module永磁同步电机参数情况如下表 3-1 所示。
表 3-1 永磁同步电机参数Tab.3-1 Parameter of synchronous machine名称参数大小额定转速（rad/s ） 40 转动惯量（kg/m 2） 0. 189 定子绕组电阻 (Ω) 0.05 定子绕组电感（ m H ）7. 15 极对数 34 磁链（Wb ）0. 1892风力发电系统最大功率跟踪仿真曲线如图 3-10 和 3-11 所示。
本科毕业论文-—风力发电系统控制模型建立和仿真分析

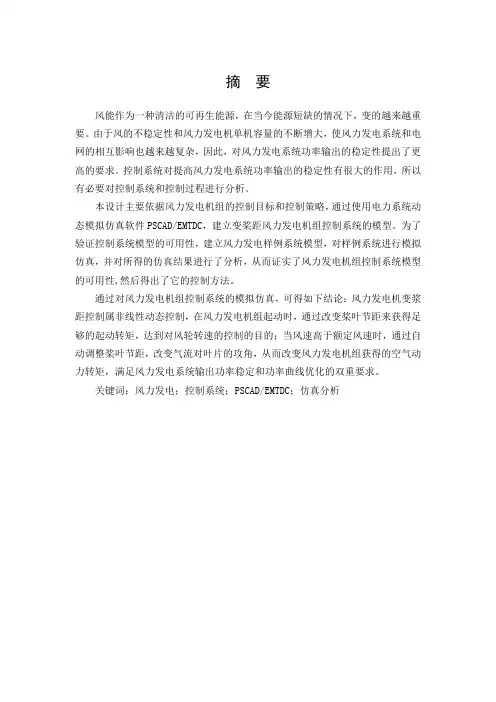

摘要风能作为一种清洁的可再生能源，在当今能源短缺的情况下，变的越来越重要。
由于风的不稳定性和风力发电机单机容量的不断增大，使风力发电系统和电网的相互影响也越来越复杂，因此，对风力发电系统功率输出的稳定性提出了更高的要求。
控制系统对提高风力发电系统功率输出的稳定性有很大的作用，所以有必要对控制系统和控制过程进行分析。
本设计主要依据风力发电机组的控制目标和控制策略，通过使用电力系统动态模拟仿真软件PSCAD/EMTDC，建立变桨距风力发电机组控制系统的模型。
为了验证控制系统模型的可用性，建立风力发电样例系统模型，对样例系统进行模拟仿真，并对所得的仿真结果进行了分析，从而证实了风力发电机组控制系统模型的可用性,然后得出了它的控制方法。
通过对风力发电机组控制系统的模拟仿真，可得如下结论：风力发电机变浆距控制属非线性动态控制，在风力发电机组起动时，通过改变桨叶节距来获得足够的起动转矩，达到对风轮转速的控制的目的；当风速高于额定风速时，通过自动调整桨叶节距，改变气流对叶片的攻角，从而改变风力发电机组获得的空气动力转矩，满足风力发电系统输出功率稳定和功率曲线优化的双重要求。
关键词：风力发电；控制系统；PSCAD/EMTDC；仿真分析AbstractThe wind energy which is used as a kind of clean and reproducible energy, nowadays gets more and more important in the energy scarcity cases. Because instability of the wind and continuous enlarging capacity of the single machine in wind power generation, mutual effect between the wind power system and the grid is more and more complicated, so the higher demand is brought forward about the stability of output power of the wind power generation system. The control system may enhance the stability of output power, therefore we have the necessity to analyses control system and the control processes.The design mainly bases on the control target and strategies of the wind power generation. We have established the alterable pitch control model using the power system dynamic simulation software PSCAD/ EMTDC. Also we have established the model of the wind power system for validating the usability of the controller model. We have simulated the whole system and analyzed the result of simulation, and confirmed the usability of the controller model and its control method.We have simulated the control system model of the wind power generation, and got a conclusions: The alterable pitch control of wind power generation is the non-linear dynamic control, control system changed pitch angle for acquiring starting torque while the wind power generation started; we adjusted the pitch angle for changing angle which airflow blow vane , when the wind speed exceed rated speed, then changed the torque of aerodynamics for Satisfing dual demand which are steady power output of the wind power generation and optimizing the power curve .Keywords: Wind power generation; Control system; PSCAD/ EMTDC; Simulation and analysis毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
风电场虚拟现实仿真实训系统

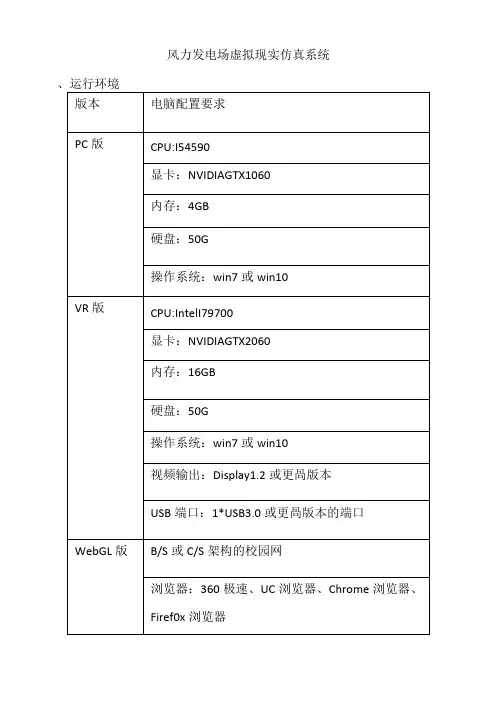

风力发电场虚拟现实仿真系统、运行环境
