F2812_F28335_DSP_在CCS4.2下各个模块的使用教程
1、CCS4(包括4.1和4.2等等)内部已经集成了XDS100V1和XDS100V2的仿真器驱动程序，所以不用安装XDS100驱动程序，而CCS3.3就必须要安装XDS100的驱动程序，这也算是CCS4比CCS3方便的一点。
2、XDS100V2仿真器需要在CCS4及以上版本（包括CCS4.1和CCS4.2等等）才能使用，不能在CCS3.3版本下使用，不管哪家生产的，只要是XDS100V2就一定如此。
3、本店的TMS320F2808开发板和TMS320F2802开发板，除了DSP芯片不同以外，一个是TMS320F2808，另外一个是TMS320F2802，其他的都一样，连DSP引脚都是兼容的。
在进行后面的实验之前，需要做好以下3个步骤：1、安装好CCS4.22、获取license上面这两个步骤在《张掌柜讲DSP系列之CCS4.2 XDS100在CCS4.2环境下仿真编程新手入门》都有详细的讲解，照做就可以了。
3、把我的光盘中的源代码文件夹“Code of TMS320F280x CCS4”拷贝到电脑中，注意一定不要把放在有中文路径的文件夹里面，包括电脑的桌面。
也不要把Code of TMS320F280x CCS4内部的某个文件夹拷贝出来再打开，比如把Buzzer这个文件夹从Code of TMS320F280x CCS4文件夹拷贝出来，然后再打开Buzzer内的project，这样是不对的，会提示缺少文件的。
4、先把DSP仿真器的JTAG线和DSP开发板的JTAG口连接起来，然后将DSP仿真器的USB口插到电脑上，最后给DSP开发板上电。
这个上电顺序是推荐的上电顺序，不代表只能这样做，你按照其他顺序上电，也不会损坏开发板的。
掉电的顺序正好跟上电顺序相反。
第一章 蜂鸣器唱歌实验（1）：在界面下，打开project，如下图（2）出现浏览框，然后点(3) 浏览找到E:\Code of TMS320F280x CCS4\DSP280x_examples\BUZZER这个文件夹，然后点。
如果打开project的时候出现错误提示无法正常打开，90%的可能性是把project保存在有中文路径的地方了，包括桌面。
或者10%的可能性是把BUZZER这个文件夹从原来的Code of TMS320F280x CCS4拷贝出去放在另外一个地方，那么也会打不开。
注意，请不要把任何一个DSP280x_examples中的子文件copy到另外的地方去打开，那样是错误的。
想要移动的话，请把Code of TMS320F280x CCS4整个文件夹都移动。
（4）出现下图后，点（5）出现下图红圈处，这就代表已经打开了一个project，也就是打开了Buzzer.pjt 这个project。
打开project后，一定需要编译（Build）project，点击project->Build ALL（快捷键Ctrl+B）或者Rebuild ALL（快捷键Alt+B），如果不编译（Build）project就无法生成.Out文件，也就没法进行后面的Load Program这个步骤。
点击编译（Build）后，会出现下面的进度条。
稍等一些时间后，会在下方出现编译的结果，看到“Build complete”并且“0 errors”就代表编译成功，就生成。
如果有errors，那么就编译失败，说明你的程序编写语句有error，需要找到这个错误，并且修改掉，直至没有error，否则就无法生成 .out文件，无法进行后面的Load program。
注意：有waring是不影响OUT 文件生成的。
（6）移除project中原来的.ccxml文件，也就是target configuration文件，移除方法，右键点击xml,然后选择delete如下图出现提示款后，点YES，这样就移除完成了（7）移除旧的.ccxml文件后，再新建一个.ccxml文件，新建方法如下（8）出现下图后，给新建的ccxml文件起个名字，再点上前面的小对勾（注意，这个务必要点上），推荐不要修改location C:\Documents and Settings\user\user\CCSTargetConfigurations，避免不必要的麻烦,尤其是不要保存在有中文路径的地方。
然后点（9）出现下图，首先选择DSP仿真器的型号，如果你买的是本店100元的XDS100仿真器，那么就选红圈处，如果你买的是本店198元的XDS100V2仿真器，那么就选蓝圈处，也就是说你实际使用的仿真器型号，要在这个界面正确的选择。
（10）选择DSP开发板上的DSP芯片的型号，本店的DSP开发板有TMS320F2808和TMS320F2802两个型号，请正确对应选择，下图就是以TMS320F2802为例，点上前面的小对勾，然后点save。
在这里我要格外强调一下，很多朋友在建立.ccxml文件的时候，会不小心建立多个，而且自己还没有发现，于是再往后面进行，就会出错。
所以下面我插入一段，告诉大家如何检查自己是不是建立了多个.ccxml文件，如果建立了多个，请删除其他没有用的，只留下一个。
检查的方法，点击View->Target Configuraiton,如下图然后就出现下图，需要点开所有的小加号，然后看是不是只有唯一的一个ccxml 文件，如果有多个，请用右键点击，然后选delete删除掉。
这个很重要，很多朋友都是在这个问题上弄的不好，于是导致“连不上”（也就是无法Connect）等等问题。
（11）把xml文件link到buzzer.pjt。
方法如下，在Target Configuration 界面下，右键点击xml然后选择Link File to project，然后选Buzzer，如下图（12）完成上面的link后，可以在C/C++ Project界面看到下图红圈处，这样就代表link成功（13）启动TI的Debugger （Launch TI Debugger），按下图操作（14）进入CCS4的Debug界面，如下图在上图红圈处是可以看出来你究竟选择的是什么的DSP仿真器，本实验选择的是XDS100V2。
插曲：（15）连接DSP仿真器和DSP开发板（Conenct），点击红圈处，或者快捷键Alt+C(16)出现下图红圈处，就代表Connect成功。
如果不成功，出现错误提示，请做以下几个方面的检查，A、ccxml文件是否设置正确，包括仿真器型号选择，DSP型号选择。
注意自己有没有点saveB、c cxml文件是否设置多个，如果不是请删除不必要的ccxml。
C、开发板和仿真器连接是否可靠，仿真器USB和电脑是否连接可靠（可以换个USB口试试）D、开发板有没有上电（17）装载编译好的程序到DSP的RAM中，也就是Load Program，方法：点击，或者ctrl+alt+L，然后出现下面浏览框点Browse，找到编译project后生成的Example_280xCpuTimer.out文件，路径如下E:\Code of TMS320F280x CCS4\DSP280x_examples\BUZZER\Debug，然后点打开（18）选择好要Load的文件了，就会出现下面界面，然后点OK（19）出现下面的进度条，代表正在load（20）Load完成后，运行project，方法：点，或者快捷键F8,或者如下图注意：如果前面没有成功connect，那么Run这个图标就是灰色状态，无法点击。
（21）运行就会听到开发板上的蜂鸣器会唱“祝你生日快乐”，点击，就暂停程序的运行。
点击就退出Debug的界面，回到C/C++编程界面。
暂停后，点是reset cpu，点restart ，然后再点就又可以重新开始运行了。
（22）观察buzzer.pjt的变量如何变化，方法如下点击View然后选择C/C++ Project出现下图，然后双击main.c，就打开了main.c这个文件然后出现下面这个界面，用鼠标的滑轮往下，找到CpuTimer0.InterruptCount这个变量，如下图红圈处用鼠标把CpuTimer0.InterruptCount横向选择刷蓝，右键点击CpuTimer0.InterruptCount，选择Add Watch Expression出现下图，可以看到CpuTimer0.InterruptCount这个变量（23）运行程序，再暂停程序，就可以看到CpuTimer0.InterruptCount的数值会发生变化CpuTimer0.InterruptCount这个数值就代表进入Cputimer0中断的次数。
至于中断的原理会在后面有专门的讲解，这里第一个章节就是给大家介绍基本的操作，不涉及过多的DSP原理。
我一直坚持的观点是先有感性认识，再上升到理论高度。
（24）下面给大家介绍一些CCS4的基本操作A、跳转到程序中变量的定义和声明的位置的方法举例，我想跳转到CpuTimer0.InterruptCount这个里面的CpuTimer0这个结构体的变量定义处，那么需要将CpuTimer0用鼠标左键选择（刷蓝），然后右键点击CpuTimer0选择OpenDefinition（快捷键Alt+F3），如下图。
然后就跳到下图红圈处，这个位置就是CpuTimer0这个结构体变量的定义，而按照前面的方法点CPUTIMER_VARS跳转到CPUTIMER_VARS的定义，这个就是结构体本身的定义。
跳转到CPUTIMER_VARS的定义如下图********************************************************************* ********下面我就简单的给大家介绍一下buzzer.pjt的唱歌原理。
给蜂鸣器输入不同的频率的时候，蜂鸣器就会发出不同音调的声音，下图就是蜂鸣器发出do, re, mi, fa, so, la等音调与激励频率之间的对应关系。
蜂鸣器的激励电路PWM_UH这个是连接到74LVX3245（U6）的Pin21，也就相当于连接到DSP2808或者2802的PWN1A（Pin47），在这里不是使用Pin17的PWM引脚功能，而是使用Pin17作为GPIO（通用IO），然后在Pin17上产生不同频率的方波就可以使蜂鸣器产生不同音调的声音。
74LVX3245（U6）是一个3.3V转5V的芯片，因为DSP引脚的电压是3.3V 的，而蜂鸣器的驱动电路是5V的，所以需要这样一个电压转换，而且74LVX3245还有增加电路驱动能力的作用。
第二章 ADC采样实验下面我来给各位讲解TI DSP TMS320F2802或者的ADC（模拟数字转换）模块的内容，并配合2802开发板做电压测量实验。
TMS320F28335教程
功耗性能比而具有最长的电池 寿命。
• 最佳的代码密度 • 兼容C54x™ DSP软件
DSP技术应用
Broadband Infrastructure DSP
TI C64x™ DSP 核心: 世界上具有最高性能的 DSPs
• 工作频率将达到1.1GHz • 最好的DSP编译器, 便于
DMA Interrupt Management
C28xTM 32-bit DSC
32x32-bit Multiplier
32-bit Timers (3)
RealTime JTAG
RM W
Atomi c
ALU 32-bit
Floatin g-Point Unit
2 QEP 12-bit ADC
得益于F28335浮点运算单元，从 而简化
软件开发，缩短开发周期。降低开发成本。
DSP技术应用
采用高性能的静态CMOS技术 主频达150MHZ（6.67ns） 低功耗设计，1.9V内核电压，3.3V I/O电压 Flash编程电压为3.3V 支持JTAG边界扫描接口 高性能32位CPU 16*16位和32*32位的乘法累加操作 16*16位的双乘法累加器 哈佛总线结构
Flash RAM
▪ Configurable 16- or 32-bit EMIF 控制外设
Memory Bus
TMS320F28335
Boot ROM
12 PWM (6 HRPWM)
6 CAP
▪ PWM outputs interfaces for three
3-phase motors
DSP技术应用
TMS320F28335概述

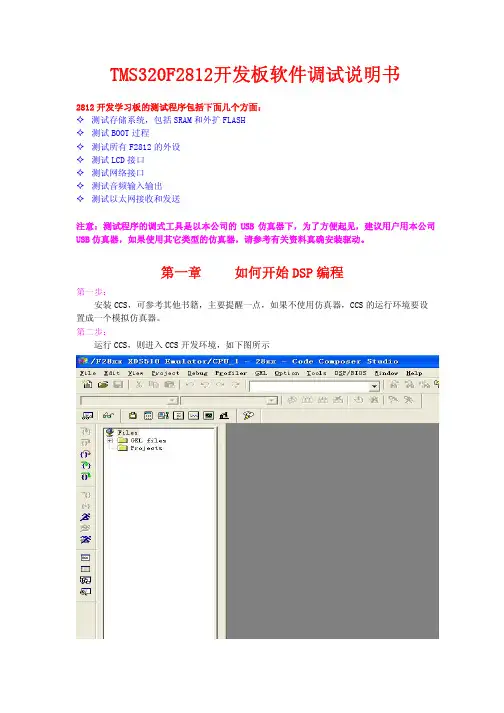

TMS320F2812开发板软件调试说明书
ＴＭＳ３２０Ｆ２８１２开发板软件调试说明书2812开发学习板的测试程序包括下面几个方面：测试存储系统，包括SRAM和外扩FLASH测试BOOT过程测试所有F2812的外设测试LCD接口测试网络接口测试音频输入输出测试以太网接收和发送注意：测试程序的调式工具是以本公司的USB仿真器下，为了方便起见，建议用户用本公司USB仿真器，如果使用其它类型的仿真器，请参考有关资料真确安装驱动。
第一章 如何开始DSP编程第一步：安装CCS，可参考其他书籍，主要提醒一点，如果不使用仿真器，CCS的运行环境要设置成一个模拟仿真器。
第二步：运行CCS，则进入CCS开发环境，如下图所示新建一个工程，如下图第四步：选择路径，输入工程项目名，并确定，则如下图所示添加源文件，添加CMD文件，添加库文件，如下图所示：添加CMD文件和库文件跟添加源文件的方法相似，在这里不在赘述。
添加完成后整个工程如下所示：第六步：设置BUILDING OPTIONS主要是Linker选项：Output Module: absolute executableAutoinit Mode: run-time AutoinitializeStack Size: 200h （可以设置，也可以不设置，可在CMD中包含）Code Entry Point: main这是默认设置。
第七步：编译，生成 *.out文件，如图下图所示：如果程序有错误，必须修改正确。
直到编译没错误。
第八步：LOAD程序，如下图所示（注意：*.out文件在工程目录中的DEBUG文件夹中）第九步：单步运行程序，把光标摆在 main()函数中第一条语句，按“执行到光标处”图标，如下图所示：第十步：单步跟踪或全速运行，观看结果，具体操作根据具体情况，在此不在赘述。
第二章 ２８１２开发学习套件演示程序测试注意：所有演示程序必须拷到硬盘，并且去掉其“只读属性”。
1.TIMER0测试F2812上有3个32位的CPU定时器，本程序主要对CPU定时器0进行操作，100MS产生1次中断，在中断中让 2812开发板上的L1—L8发光二极管闪烁，实现跑马灯的效果。
EVMF2812用户使用手册
Techv- TMS320F2812评估板使用说明书北京精仪达盛科技有限公司2007.02.01*本公司保留对此说明书最终解释权，如有更改恕不另行通知*版权所有，严禁非法复制、传播北京精仪达盛科技有限公司 2007.01 version 2.0目录第一章TMS320F2812EVM评估板介绍 (1)1.1 F2812EVM概述 (2)1.2 F2812EVM主要功能 (2)1.3 F2812EVM功能框图 (4)第二章TMS320LF2407EVM评估板接口说明 (5)2.1 F2812EVM组成 (6)2.2 F2812EVM模块介绍 (6)2.2.1 F2812EVM存储器接口 (9)2.2.2 用户开关和LED (11)2.2.3 晶振选择 (13)2.2.4 复位电路 (13)2.2.5 电源接口 (14)2.2.6 扩展总线........ . (15)2.2.7 JTAG接口 (19)2.2.8 板上串行通信接口 (20)2.2.9 CAN总线接口...... .. (20)2.2.10 AD变换单元 (21)2.2.11 CPLD模块 (22)第三章TMS320F2812EVM评估板测试软件说明 (28)北京精仪达盛科技有限公司 2007.01 version 2.0第一章TMS320F2812 EVM评估板介绍本章主要介绍TMS320F2812 EVM评估板的基本概况、主要特点、评估板功能以及功能框图等内容。
北京精仪达盛科技有限公司 2007.01 version 2.0 11.1 F2812EVM概况F2812EVM是一个独立的嵌入式应用板卡，用户可以通过它直接验证自己的算法，或在此基础上进行最终产品的集成或开发。
板卡上面丰富的资源能够满足大多数应用场合的需求。
高容量的存储器能够满足各种应用代码的调试。
完全的信号扩展式用户更方便进行二次开发。
该产品灵活方便的外部接口，可以作为工业控制特别是电机控制系统集成的配套产品。

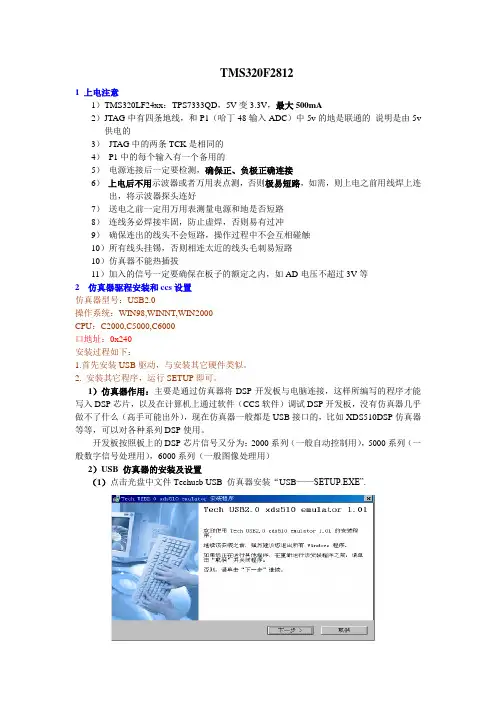

TMS320F2812DSP学习
