设备选型计算
交换机选型计算方法
交换机选型计算方法
在选择交换机的时候，通常需要考虑以下几个方面：
1. 端口数量：首先需要确定所需的端口数量，包括上行端口和下行端口。
上行端口用于连接到核心交换机或路由器，而下行端口用于连接到终端设备。
2. 数据传输速率：根据网络中设备的传输速率需求，选择支持相应速率的交换机。
常见的速率包括10/100 Mbps、1 Gbps 和10 Gbps。
3. 网络拓扑：根据网络的拓扑结构（如星型、环型、总线型等），选择适合的交换机类型。
4. 功能需求：根据网络的需求，考虑是否需要支持VLAN、QoS、链路聚合、安全特性等功能。
5. 可靠性和可管理性：考虑交换机的可靠性、可管理性和故障恢复能力，以确保网络的稳定性和安全性。
在进行交换机选型计算时，可以按照以下步骤进行：
1. 确定需求：明确网络的规模、拓扑结构、设备数量和数据传输速率需求。
2. 列出功能需求：根据网络需求，列出所需的功能特性，如VLAN、QoS、安全特性等。
3. 选择端口数量：根据网络中设备的数量和布局，确定所需的上行端口和下行端口数量。
4. 确定速率需求：根据设备之间的数据传输速率需求，选择适当的速率。
5. 考虑可靠性和可管理性：根据网络的要求，考虑交换机的可靠性、可管理性和故障恢复能力。
6. 预算和成本：根据以上需求，选择适当的交换机型号，并考虑预算和成本。
7. 与供应商沟通：最后，可以与交换机供应商沟通，了解他们对于您特定需求的建议和推荐。
在实际进行交换机选型时，可能还需要考虑其他因素，如未来的扩展性、兼容性、供应商支持等。
最终的选型决策需要综合考虑以上因素，以满足网络的需求并在预算范围内。
化工设备选型及设计计算
化工设备选型及设计计算1. 简介化工设备的选型及设计计算在化工工程设计中起着至关重要的作用。
合理的设备选型和设计计算可以提高生产效率、降低生产成本，同时保证设备的安全运行。
本文将介绍化工设备的选型和设计计算的基本原理和方法。
2. 化工设备选型2.1 设备选型的原则在进行设备选型时，需要考虑以下几个原则：1.工艺要求：设备的选型必须满足工艺流程的要求，包括温度、压力、流量、反应时间等方面。
2.材料的适应性：设备的材料必须能适应工艺介质的性质，包括酸碱性、腐蚀性、温度和压力等。
3.经济性：设备的选型应综合考虑设备的投资和运行成本。
2.2 设备选型的步骤设备选型的步骤一般包括以下几个方面：1.确定工艺流程：首先需要确定工艺流程，包括反应过程、分离过程等。
根据工艺流程确定所需的设备种类。
2.评估设备性能：评估设备的性能指标，包括设备的传热效率、传质效率、搅拌效果等。
3.比较不同设备类型：根据设备的性能指标，比较不同种类的设备，选择经济合理且能满足工艺流程要求的设备。
4.考虑设备的维护和运行成本：除了设备的投资成本外，还需要考虑设备的维护和运行成本，包括能耗、人力和维护费用等。
3. 化工设备设计计算3.1 设计计算的目的化工设备的设计计算是为了确定设备的主要参数和尺寸，包括设备的体积、负荷、结构等。
3.2 设计计算的基本原理设备的设计计算是根据工艺流程和设备的选型结果进行的。
根据工艺流程，可以确定设备的工艺参数，如温度、压力、流量等。
根据设备的选型结果，可以确定设备的尺寸和结构。
3.3 设计计算的步骤设计计算的步骤一般包括以下几个方面：1.确定工艺参数：根据工艺流程确定设备的工艺参数，如温度、压力、流量等。
2.确定设备的尺寸：根据工艺参数和设备选型结果，确定设备的尺寸，如设备的直径、高度等。
3.计算设备的负荷：根据工艺参数和设备的尺寸，计算设备的负荷，包括传热负荷、传质负荷等。
4.设计设备的结构：根据设备的尺寸和负荷，设计设备的结构，包括设备的支撑、连接等。
设备选型计算书
设备选型计算书边界条件：工程容量50MW，25台风力发电机组，容量2MW。
新建一座110kV升压站，1台主变，容量50MV A，1回送出线路，长度30km。
110kV、35kV均采用单母线接线方式；25台箱变，容量2MV A，箱变与风机采用单元接线方式。
3回集电线路，长度分别6km（6台）、9km（10台）、24km（9台），采用电缆直埋敷设方式。
110kV变电站三相短路电流计算：一、基本参数：1、系统：系统短路电流40kA，线路长度30km。
X 系∗=1I∗=1II j=1400.5=0.013X 线∗=X架×S jj2×L=0.4×1002×30=0.09X系统∗=X系∗+X线∗=0.013+0.09=0.1032、风机：风机额定电流1.7kA。
X风机∗=1II j=11.779.637=46.8453、主变：容量50MV A，U d%=10.5。
X主变∗=U d%100×S jS=10.5100×10050=0.214、箱变：容量2MV A，U d%=6.5。
X箱变∗=U d%100×S jS=6.5100×1002=3.255、线路：X 缆=0.12Ω/km（35kV电缆），X架=0.4Ω/km（架空线）。
三回集电线路长度分别为L1=6km；L2=9km；L3=24km。
X L∗=X缆×S jj2=0.12×1002=0.009回路1（6台风机）：X L1∗=16× X风机∗+X箱变∗+X L∗×L1=16×46.845+3.25+0.009×6 =8.403回路2（10台风机）：X L2∗=110× X风机∗+X箱变∗+X L∗×L2=110×46.845+3.25+0.009×9 =5.091回路3（9台风机）：X L3∗=19× X风机∗+X箱变∗+X L∗×L3=19×46.845+3.25+0.009×24 =5.782二、短路计算：1、110kV侧短路阻抗X L1∗//X L2∗=3.17 X L1∗//X L2∗//X L3∗=2.047X 110′=X L1∗//X L2∗//X L3∗+X 主变∗=2.257X 110′′=X 系统∗=0.103短路电流I 110=I j ×1110′+I j ×1110′′=0.5×1+0.5×1=5.076（kA ）冲击电流i ch = 2×K ch ×I 110=12.919（kA ） [K ch =1.8]全电流I ch= 1+2×（K ch −1）2×I 110=7.665（kA ）短路容量S = 3×I 110×U j =1015.433（MVA ）2、35kV 侧短路阻抗X 35′=X L1∗//X L2∗//X L3∗=2.047 X 35′′=X 系统∗+X 主变∗=0.313短路电流I 35=I j ×135′+I j ×135′′=1.571×1+1.571×1=5.786（kA ）冲击电流i ch = 2×K ch ×I 35=15.136（kA ） [K ch =1.85]全电流I ch = 1+2×（K ch −1）2×I 35=9.047（kA ）短路容量S = 3×I 35×U j =368.285（MVA ）3、0.69kV 侧短路 （1）回路1短路阻抗X L2∗//X L3∗=2.707X 35′′//X L2∗//X L3∗=0.2810.281+0.054=0.335 46.845+3.25 ÷5=10.019′=10.019//0.335+3.25=3.574X0.69′′=46.845X0.69（2）回路2短路阻抗X L1∗//X L3∗=3.425X35′′//X L1∗//X L3∗=0.2870.287+0.081=0.36846.845+3.25÷9=5.566′=5.566//0.368+3.25=3.595X0.69′′=46.845X0.69（3）回路3短路阻抗X L1∗//X L2∗=3.17X 35′′//X L1∗//X L3∗=0.2850.285+0.216=0.501 46.845+3.25 ÷8=6.262X 0.69′=6.262//0.501+3.25=3.714X 0.69′′=46.845通过对比可知，当回路1短路时，阻抗最小，短路电流最大，所以选择回路1短路作为0.69kV 侧短路计算的基准。
设备选型计算

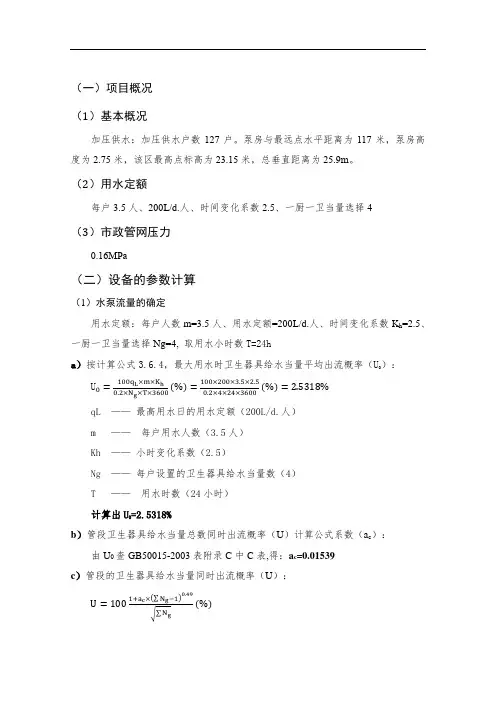

（一）项目概况（1）基本概况加压供水：加压供水户数127户。
泵房与最远点水平距离为117米，泵房高度为2.75米，该区最高点标高为23.15米，总垂直距离为25.9m。
（2）用水定额每户3.5人、200L/d.人、时间变化系数2.5、一厨一卫当量选择4（3）市政管网压力0.16MPa（二）设备的参数计算（1）水泵流量的确定用水定额：每户人数m=3.5人、用水定额=200L/d.人、时间变化系数K h=2.5、一厨一卫当量选择Ng=4,取用水小时数T=24ha）按计算公式3.6.4，最大用水时卫生器具给水当量平均出流概率（U）：U0=100q L×m×K h0.2×N g×T×3600%=100×200×3.5×2.50.2×4×24×3600%=2.5318%qL ——最高用水日的用水定额（200L/d.人）m ——每户用水人数（3.5人）Kh ——小时变化系数（2.5）Ng ——每户设置的卫生器具给水当量数（4）T ——用水时数（24小时）计算出U=2.5318%b）管段卫生器具给水当量总数同时出流概率（U）计算公式系数（a c）：由U0查GB50015-2003表附录C中C表,得：a c=0.01539c）管段的卫生器具给水当量同时出流概率（U）：U=1001+a×N−10.49N g%加压供水总当量：∑Ng=127户×4=508U=1+a×N−10.49N g %=1001+0.01539×508−10.49508%=5.88%d）管段的设计秒流量（q g）：Q g=0.2×U×N g=0.2×0.0588×508=5.97408(L/S)则加压供水区住户的用水最高峰总流量为：Q g×3.6=5.97408×3.6≈22（m3/h）；即加压供水区供水设备的总流量取22m3/h（2）水泵扬程的确定按照《建筑给水排水设计规范》的规定水泵直接供水所需扬程按下式进行估算（以满足一栋楼的最不利点用水要求时水泵所需扬程为计算依据）。
设备的选型计算及校核
第十章 设备的选型计算及校核10.1 冷凝器的选型计算及校核10.1.1 冷凝负荷Q L (KW)的计算（1）单级压缩制冷循环34()3600-=L G h h Q （10-1） 式中：Q L ——冷凝负荷（kw ）；G ——压缩机制冷剂循环量（kg/h ）；H 3——压缩机的的排气比焓（kj/kg ）；H 4——冷凝压力下的饱和液体的比焓（kj/kg ）。
（2）双级压缩制冷循环56()3600-=g L G h h Q（10-2） 式中：Q L ——冷凝负荷（kw ）；G ——高压级压缩机制冷剂循环量（kg/h ）；h 5——高压级压缩机的的排气比焓（kJ/kg ）；h 6——冷凝压力下的饱和液体的比焓（kJ/kg ）。
参照式10-2，代入数据对1号压缩机进行计算如下：()561()11011698.241-367.188==407.0836003600-⨯=g L G h h Q kW参照式10-2，代入数据对2号压缩机进行计算如下：()562()11011698.241-367.188==407.0836003600-⨯=g L G h h Q kW参照式10-2，代入数据对3号压缩机进行计算如下：()563()8671689.636-367.188==318.4936003600-⨯=g L G h h Q kW参照式10-2，代入数据对4号压缩机进行计算如下：()564()10381669.524-367.188==375.536003600-⨯=g L G h h Q kW参照式10-2，代入数据对5号压缩机进行计算如下：()565()10381669.524-367.188==375.536003600-⨯=g L G h h Q kW 参照式10-2，代入数据对6号压缩机进行计算如下：()566()6731668.62-367.188==243.336003600-⨯=g L G h h Q kW 参照式10-2，代入数据对7号压缩机进行计算如下：()567()7461621.341-367.188==259.8936003600-⨯=g L G h h Q kW 参照式10-1，代入数据对8号压缩机进行计算如下：()34814951723.7367.188()==563.336003600⨯--=L G h h Q kW 参照式10-1，代入数据对9号压缩机进行计算如下：()34919961687.542367.188()==732.0636003600⨯--=L G h h Q kW 参照式10-1，代入数据对10号压缩机进行计算如下：()341010411671.719367.188()==377.2336003600⨯--=L G h h Q kW 综合以上计算，可得总的冷凝负荷为：12345678910=+++++++++ =407.08+407.08+318.49+375.5+375.5+243.3+259.89+563.33+732.06+377.23 =4059.46L L L L L L L L L Q Q Q Q Q Q Q Q Q Q Q kW根据下表10-1查得冷凝温度35℃、进口湿球温度为28.2℃时排热量校正系数为1.414，则实际的负荷为：1.4144059.46=5740.09=⨯L Q kW表10-1 R717排热量校正系数表冷凝温度(℃)空气进口湿球温度(℃) 10 12 14 16 17 18 19 20 21 22 23 24 25 26 27 28 29 290.72 0.78 0.86 0.96 1.01 1.09 1.18 1.3 1.43 1.6 1.84 2.16 2.66 300.68 0.73 0.81 0.88 0.94 1 1.07 1.15 1.27 1.4 1.59 1.79 2.13 310.64 0.68 0.74 0.82 0.86 0.91 0.97 1.04 1.12 1.22 1.36 4.52 1.74 2.06 320.61 0.65 0.39 0.74 0.8 0.84 0.89 0.95 1.02 1.1 1.2 1.34 1.46 1.7 2.02 330.57 0.61 0.65 0.7 0.73 0.78 0.82 0.87 0.92 0.99 1.07 1.16 1.29 1.45 1.66 1.96 34 0.55 0.58 0.52 0.66 0.69 0.72 0.86 0.8 0.85 0.9 0.96 1.04 1.14 1.27 1.42 1.63350.52 0.54 0.58 0.62 0.63 0.67 0.7 0.73 0.78 0.83 0.88 0.94 1.02 1.11 1.23 1.37 1.59 360.5 0.52 0.55 0.59 0.61 0.63 0.66 0.69 0.72 0.75 0.81 0.86 0.92 1 1.09 1.22 1.35 370.47 0.49 0.52 0.55 0.57 0.59 0.61 0.64 0.67 0.7 0.73 0.79 0.84 0.9 0.97 1.06 1.21 380.45 0.47 0.5 0.53 0.55 0.56 0.58 0.6 0.62 0.65 0.68 0.72 0.76 0.82 0.88 0.96 1.01 390.43 0.45 0.47 0.5 0.52 0.53 0.54 0.56 0.58 0.61 0.63 0.67 0.7 0.74 0.8 0.86 0.95 400.42 0.43 0.45 0.48 0.5 0.5 0.52 0.53 0.55 0.58 0.6 0.62 0.66 0.69 0.73 0.78 0.85 410.4 0.41 0.43 0.45 0.46 0.47 0.49 0.5 0.52 0.54 0.56 0.58 0.61 0.64 0.67 0.71 0.76 420.39 0.4 0.41 0.43 0.44 0.45 0.47 0.48 0.49 0.51 0.53 0.55 0.57 0.6 0.62 0.66 0.7 430.37 0.38 0.39 0.41 0.42 0.43 0.44 0.45 0.46 0.48 0.5 0.51 0.53 0.55 0.58 0.61 0.65 440.36 0.37 0.38 0.39 0.4 0.41 0.42 0.43 0.44 0.46 0.47 0.49 0.5 0.52 0.54 0.57 0.6 45 0.34 0.35 0.36 0.37 0.38 0.39 0.4 0.41 0.42 0.43 0.44 0.46 0.47 0.49 0.51 0.53 0.5610.1.2 冷凝面积F(m 2)的计算==∆L L m FQ Q F K t q （10-3） 式中：q F ——冷凝器单位面积热负荷，查《冷库制冷工艺设计》表4-15取q F =2400W/m 2；△t m ——对数平均温差；K ——冷凝器的传热系数；故冷凝总的冷凝面积为：25740.091000==2391.72400L F Q F m q ⨯= 一般选定的冷凝器的传热面积应比实际需要的传热面积留出20-30%的裕度，本设计取25%，故冷凝器的传热面积为：21.252391.72989.63F m =⨯=10.1.3 冷却水量(m 3/s)的确定蒸发式冷凝器的用水量Vs （m ³/s ）可按下式10-4进行计算：()23.33~4.4410 1.05S F V ρ-⨯⨯= （10-4） 式中：F ——蒸发式冷凝器的冷却面积（m 2）；(3.33～4.44)×10-2——单位面积循环水量[kg/m 2·s]；5%——补充水量，按循环水量的5%计算； ρ——冷水的密度。
设备的选型和设计计算
贮罐设计
A.设计参数
设计压力，由工艺提出 设计温度，由工艺提出 公称容积，根据物料流量贮存时间 公称直径，根据高径比，查阅已有文献 腐蚀裕量，贮罐介质 设计载荷，包括风载荷，雪载荷等 材质选择，根据介质物理性质及工艺 贮罐形式，根据介质物性及工艺条件 贮罐台数
B.容积
设计依据： 物料流量 贮存时间（考虑a：原料来源和运输方法 b：使 用场合）
非标准设备
需专门设计和特殊设备。非标准设备也是 化工厂生产中大量存在的设备，它是化工 厂生产的一种特色，非标准设备工艺设计 就是根据工艺要求，通过工艺计算提出、 材料、尺寸和其他一些具体要求。再由化 工设备专业进行机械设计，由有关工厂进 行制造。在设计非标准设备时，应尽量采 用已经标准化的图纸。
工艺设备的选型原则
5.4 分离设备
5.4.1液固分离设备
分离方法 （1）浮选 （2）重力沉降 （3）＊离心沉降 （4）＊过滤
离心机
离心机有很多种，各有特点，可用于液-液，固 液相的分离。常用离心机有过滤式，沉降式， 高速分离，台式，生物冷冻和旁滤等类型
分类 A.过滤式离心机 B.沉降式离心机 C.高速离心机
制冷机 A 分类
（1）活塞式制冷机：应用范围广、高速、热效率 高等优点，缺点是结构复杂、运行稳定性差
（2）离心式制冷机：转速高 、制冷量大、运行 平稳、经济等 。缺点是效率低于活塞式制冷机
（3）螺杆式制冷机：与活塞式制冷机比，结构简 单，体积小、单机压缩比大等
（4）溴化锂吸收式制冷机：主要用于空气 调节制冷，结构简单、运行平稳、易于自 动化 （5）氨吸收式制冷机：适用于有余热或廉 价燃料且要求冷却水温度度低，水源充足 的地区
第5章 设备的选型和设计计算
第五章设备选型及计算.
第五章设备平衡计算设备选型的主要依据是物料平衡，根据由浆水平衡计算出来的生产1t风干浆所需要的物料的两来计算通过每一设备的物料量（通过量），然后用通过量来校核或计算每一设备所应具有的生产能力，最终确定同种设备的台数。
5.1设备平衡的原则1.主要设备的确定：确定主要设备的生产能力时，要符合设备本身的要求，既不能过大的超出设计能力的要求,又要适当的留有余地。
2.设备数量的确定：对于需要确定台数的设备，其数量要考虑该设备发生事故或检修时仍有其他设备做备用维持生产。
3.备品的确定4.公式计算法的选择5.避免大幅度波动5.2设备台数的确定方法：设备台数的确定，是通过理论或经验公式计算设备生产能力。
根据我国现有纸厂的实践经验和理论建设，确定设备的生产能力或按设备产品目录查取其生产能力后，则可以用下列的公式计算出所需的台数。
式中 N——选用台数Q——生产中需该种设备处理的物料量（t/d）G——该设备的生产能力（t/d）K——设备利用系数，其大小随不同设备，以及设备所处的生产位置不同而不同，打浆，漂白筛选设备的取0.7，蒸煮设备的K值取0.8等5.3设备台数的确定方法5.3.1备料工段由备料段物料平衡计算可知，每天处理玉米秆料量2551.3817×10-3×50=127.5691 t/d则每小时处理苇料的数量=5.3154 t/h1. 带式运输机：（1台）已知：设定皮带运输机运输玉米秆的速度为1.4m/s。
带式运输机的生产能力可由公式：G=3600F·v·r ○1采用平行带运输，则物料层的截面积按三角形面积求得：F=b·h/2 ○2式中： F——带上物料层的截面积，m2；r——物料表观重度，t/m3取值0.13 t/m3；v——运输机的速度；b——物料层宽度，m 取值0.8B( B为带宽)；h——物料层的高度， h=b·tgα/2 α=30°(物料堆积角)将b和h代入○2式得：F=0.16B2·tgα○3当带式运输机倾斜运输时，带上物料的断面面积较小，并随倾角的大小而改变，取C=18° C为物料断面减小系数。
浮选设备选型计算
浮选设备选型计算浮选设备在矿石选矿过程中起到了至关重要的作用，能够通过对矿石进行浮选，分离出有价值的矿物。
浮选设备的选型计算是指根据矿石的性质和选矿工艺要求，确定使用何种类型的浮选设备进行矿石的处理。
选型计算需考虑矿石特性、选矿工艺要求、设备能耗以及设备性能等因素。
首先，选型计算需要了解矿石的性质。
包括矿石的种类、矿石的粒度分布、矿石的矿物组成、矿石的浮选特性等方面。
这些参数可以通过取样和实验室分析来获取。
例如，对于粒度较小的矿石，应选择适合细粒浮选的设备；对于含有难选矿物的矿石，需要选择能够提高浮选选择性的设备。
其次，选型计算还需要考虑选矿工艺要求。
选矿工艺要求包括选矿指标、回收率、品位等方面。
选取合适的浮选设备，能够满足这些选矿工艺要求。
例如，对于精矿回收率要求高的矿石，应选择具有高回收率的浮选设备；对于品位要求高的矿石，应选择能够提高矿石品位的设备。
第三，选型计算还需考虑浮选设备的能耗。
浮选设备的能耗对选矿过程的经济性和环境影响有着重要的影响。
因此，在选型计算中，需要评估各种浮选设备的能耗水平，选择能够达到较高浮选效果的设备，并且能耗较低的设备。
最后，选型计算还需要考虑设备性能。
浮选设备的性能直接影响了选矿效果。
设备性能包括浮选设备的处理能力、选矿效果、维护保养等方面。
在选矿计算中，需要评估各种浮选设备的性能参数，选择能够满足选矿工艺要求，并具有较好性能的设备。
综上所述，浮选设备的选型计算是一个综合考虑矿石性质、选矿工艺要求、设备能耗和设备性能等因素的过程。
通过科学合理地进行选型计算，可以选择到合适的浮选设备，满足选矿过程的要求，达到良好的选矿效果。
