大厦筏板基础及抗浮锚杆施工方案(抗拔试验)(1)
[山东]大厦抗浮锚杆专项施工方案
![[山东]大厦抗浮锚杆专项施工方案](https://img.taocdn.com/s3/m/d59d4d3dcbaedd3383c4bb4cf7ec4afe04a1b12a.png)
目录1.概述 (1)2.场地工程地质条件与水文地质条件 (1)3.设计基本情况 (2)4.抗浮锚杆施工工艺和技术要求 (3)5.施工组织规划与部署 (8)6.工期保证措施 (11)7、质量目标及保证措施 (12)8、安全文明施工目标及保证措施 (13)9、抗浮锚杆施工成品保护措施 (15)****工程抗浮锚杆施工专项方案1.概述1.1工程概况****抗浮锚杆工程, 位于青岛******市。
根据工程设计需要, 设计锚杆孔径为180mm, 锚杆总数922支, 锚入微风化砂岩带不小于3.5m, 孔深约3.6m, 锚杆钢筋为2C22.1C25, 总进尺约3319.2延米。
单根锚杆承载力特征值420kN。
锚杆在端口处作防锈防腐处理, 锚杆孔内水泥砂浆强度等级为M30。
除主楼（塔楼）外, 本工程地下室防水底板下均设抗浮锚杆, 锚杆间距大多为 2.1×2.1m设置, 单根抗拔承载力特征值为420KN。
锚杆材料为M30水泥砂浆。
1.2编制依据本方案编制主要依据有《岩土锚杆（索）技术规程》CECS22: 2005《山东省建筑工程施工工艺规程》（DBJ14-032-2004)《建筑工程施工手册》（第四版）本工程的抗浮锚杆施工图结施2-01.结施2-02******有限公司ISO9001质量体系程序文件、******有限公司ISO1400环境保证体系程序文件。
2.场地工程地质条件与水文地质条件2.1工程地质条件根据锚杆设计图, 和地质勘察报告, 场区地质情况为微风化砂岩。
2.2水文地质条件根据地质勘察报告和现场实际钻孔, 场区抗浮锚杆施工位置地下水丰富。
3.设计基本情况3.1设计概况本工程设计的抗浮锚杆为永久性无预应力锚杆, 完整的抗浮锚杆是在基础底板下岩层内形成有效锚杆锚孔直径D＝180mm, 锚筋为2C22+1C25。
锚固段长度a=3.5m的锚杆, 此结构可防止地下水回升对建筑物上浮而产生破坏力, 以达到永久抗浮之目的。
某超高层项目抗浮锚杆基础施工方案
某超高层项目抗浮锚杆基础施工方案一、项目背景随着城市建设的不断发展，超高层建筑的兴起成为城市发展的新亮点。
超高层建筑的抗浮锚杆基础施工方案是保证建筑物抗浮稳定性的重要环节。
本文将介绍超高层项目抗浮锚杆基础施工方案。
二、项目概述该项目是一座超高层写字楼，共有72层，总高度约300米。
基础施工方案需要保证建筑物在外力作用下的稳定性，防止发生倾斜、沉降等不良情况。
三、工程施工方案1.钻孔施工根据工程要求，选用φ800mm的大口径钻孔机进行钻孔施工。
钻孔深度为35米，直径为2米。
钻孔时需严格控制孔壁的圆度和平整度，确保孔壁的平稳度。
钻孔完毕后，需用清水进行冲洗和清理，保证孔内无杂物。
2.桩身灌注将钻孔机取出后，立即进行桩身灌注。
采用高性能混凝土进行灌注，控制灌注速度和压力，确保混凝土充满整个孔洞，消除空隙。
桩身灌注完毕后，需进行震动处理，提高混凝土的密实度和强度。
3.锚杆施工在桩身灌注完毕后，立即进行锚杆施工。
采用预应力锚杆，将锚杆根据设计要求嵌入到混凝土桩身内，预应力锚杆需保证牢固可靠。
施工过程中要控制锚杆的位置、角度和长度，确保其符合设计要求。
4.浇筑基础锚杆施工完毕后，立即进行基础浇筑。
在基础浇筑过程中，需保持一定的流动性和均匀性，控制浇筑的速度和厚度，防止产生空隙和缺陷。
浇筑完毕后，需要进行养护，在养护期内进行保温、湿润等措施，确保混凝土的强度和稳定性。
四、安全保障措施1.环境保护施工过程中需注意保护周围环境，进行噪音、扬尘和废弃物的处理和控制，确保施工无污染、无危险。
2.施工安全施工过程中需严格按照相关安全规范进行操作，加强施工现场的安全管理和监督，确保人员和设备的安全。
3.检测监控施工中需安装相应的监测设备，对基础进行实时监测，发现异常情况及时处理，保证施工质量和安全。
五、总结超高层项目抗浮锚杆基础施工方案主要包括钻孔施工、桩身灌注、锚杆施工和基础浇筑等环节。
施工过程中需严格按照设计要求进行操作，注重施工质量和安全，确保建筑物的稳定性和安全性。
医院大楼筏板基础及抗浮锚杆施工方案(抗拔试验)10017

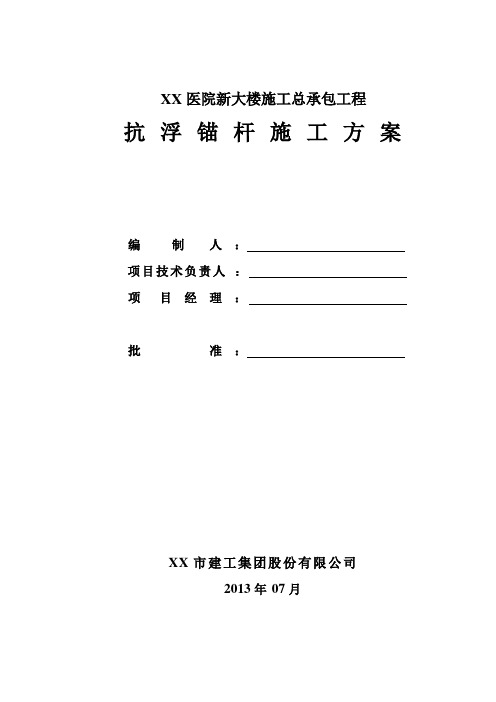

XX医院新大楼施工总承包工程抗浮锚杆施工方案编制人：项目技术负责人：项目经理：批准：XX市建工集团股份有限公司2013年07月目录1 编制依据 (3)1.1相关工程施工图纸 (3)1.2相关施工现场及指导文件 (3)1.3相关文件、标准、规范 (3)2 工程概况 (4)2.1 建筑概况 (4)2.2地基基础设计概况 (5)2.3筏板基础布置图： (6)2.4工程地质水文地质概况 (7)2.5设计要求 (7)3 施工部署 (23)3.1施工目标 (23)3.2施工组织结构与职责 (23)3.3施工工艺流程 (26)3.3.1 施工流程 (26)3.3.2 主要施工方法及要求 (26)3.4组织管理体系 (28)3.5资源配置计划 (28)3.5.1劳动力计划 (28)3.5.2主要施工机械及水电计划 283.5.3主要材料 (28)3.5.4工程工期 (29)3.6施工平面布置图 (31)4 工程施工质量保证措施 (32)4.1质量控制措施 (32)4.2质量管理措施 (32)4.3材料质量要求及节约措施 (33)4.4季节施工质量措施 (34)4.5质量通病防治措施 (34)4.6材料检验计划 (35)5 文明施工与安全措施 (35)5.1安全管理措施 (35)5.1.1安全管理目标 (35)5.1.2安全管理组织及职责 (36)5.1.3安全管理程序 (38)5.1.4现场施工安全管理 (38)5.2安全技术措施 (39)5.2.1钻机操作 (39)5.2.2注浆泵操作 (40)5.2.3灰浆搅拌槽操作 (40)5.2.4电气设备操作 (40)5.2.5电气焊工具操作 (41)5.2.6钢筋切割机操作 (41)5.2.7防触电伤害安全技术措施415.2.8防机械伤害安全技术措施 435.3文明施工与环境保护 (43)5.3.1文明施工目标 (43)5.3.2项目管理组织及职责 (44)5.3.3文明施工内容 (46)5.3.4施工环境保护措施 (46)6 附图 (48)6.1抗浮锚杆平面布置图 (49)6.2抗浮锚杆编号图 (50)1 编制依据1.1相关工程施工图纸1.《XX设计研究院》设计的《XX市XX医院新住院大楼工程》整套施工图纸2.《XX市工勘岩土工程有限公司》设计的《基坑支护》整套施工图纸3.《XX设计研究院》设计的《XX市XX医院新住院大楼工程——地下室》整套施工图纸1.2相关施工现场及指导文件1.工地现场实际情况。
抗浮锚杆施工方案[1]
![抗浮锚杆施工方案[1]](https://img.taocdn.com/s3/m/041d84316137ee06eef9180f.png)
1 工程概况新景·龙郡1-5#拟建建筑场地位于**市**区***片区枋湖路与枋湖西路交叉口东南侧，场地内现为空旷建设用地，周边均为已建道路。
上部结构24～22层，地下2层。
抗浮锚杆约计2200根，约计23000m，锚杆直径180mm，杆体采用φ32PSB830钢，注浆采用二次注浆(一次常压，二次高压)。
2锚杆基本试验根据设计要求，锚杆正式施工前，首先进行锚杆基本试验。
试验锚杆数量9根。
基本试验锚杆孔位由设计、监理、建设方共同确定。
按照规范要求，锚固体灌浆强度达到设计强度的90％后，可进行锚杆试验，根据类似工程经验，掺加超早强剂后暂考虑3-7天养护龄期，准确时间以预留试块当日抗压强度达到要求为准。
试验采用分级加载，荷载分级不得少于8级，试验的最大加载量为锚杆设计荷载的2倍。
当出现下列情况之一时，即可终止锚杆的上拔试验：（1）锚杆拔升量持续增长，且在1小时时间范围内未出现稳定的迹象；位移不收敛，锚固体从岩土层中拔出或锚杆从锚固体中拔出；（2）新增加的上拔力无法施加，或者施加后无法使上拔力保持稳定；（3）锚杆的钢筋已被拔断，或者锚杆锚筋被拔出。
符合上述终止条件的前一级拔升荷载，即为该锚杆的极限拉拔力。
在最大荷载作用下未达到破坏标准时，锚杆极限拉拔力取最大荷载值为基本值。
基本试验锚杆若破坏，不能作为工程锚杆，重新施工锚杆位置由设计方确定。
锚杆基本试验由有资质实验室试验并出具试验报告。
试验结果报抗浮锚杆设计方校核调整。
3 锚杆施工工艺（1）锚孔标记垫层完成后，作锚孔孔位放点标记，孔位放点误差控制在1cm 以内。
（2）锚杆成孔锚杆锚孔采用潜孔钻机，孔径150mm，锚杆孔径误差10mm，孔深根据设计要求，孔深误差5cm，钻孔垂直度偏差1.5%以内。
（3）锚杆制作锚杆下料采用切割机，下料长度为孔深＋外露长度，锚杆下料长度误差3cm。
隔离居中架按设计要求焊接，点焊采用J422型焊条。
（4）锚杆安装注浆钻杆打入设计深度后，用高压气吹或水洗孔内岩屑并堆放一侧，而后下入制作好的锚杆杆体及注浆管，注浆时注浆管放于孔底，利用压力向上返浆，保证注浆质量。
大厦筏板基础及抗浮锚杆施工方案
大厦筏板基础及抗浮锚杆施工方案一、项目概况在大厦的基础建设中，筏板基础是常用的一种基础形式。
为了保证筏板基础的稳定性和抗浮性，在设计方案中引入了抗浮锚杆。
本文以大厦的筏板基础及抗浮锚杆施工方案为例，进行详细介绍。
二、工程施工流程1.地基处理在施工前，需要对地基进行处理。
首先，根据设计要求，挖掘出筏板基础的位置，并清除其中的杂物和软土。
然后，对地基进行加固处理，采用灌注桩或者碎石墩等方法，提高地基的承载力和稳定性。
2.锚杆施工在筏板基础的四周设置抗浮锚杆。
首先，在基础定位孔中预埋或钻孔安装锚杆，锚杆深度一般为基础厚度的1.5-2倍。
然后，绷紧锚杆，并利用胀包等方式进行锚固。
3.筏板基础施工筏板基础的施工分为基础支座施工和筏板浇筑两个部分。
（1）基础支座施工：首先，根据设计要求，在地基上设置基础支座。
基础支座一般采用混凝土块或钢筋混凝土柱的形式，具有良好的承载能力和稳定性。
然后，将基础支座与锚杆连接起来，形成一个整体。
（2）筏板浇筑：筏板浇筑分为模板搭设、钢筋绑扎和混凝土浇筑三个步骤。
模板搭设：根据设计图纸，将模板按照尺寸搭设在基础上，确保平整和水平度。
钢筋绑扎：根据设计要求，将钢筋按照规定的间距和位置绑扎在模板上，并确保钢筋之间的连接牢固。
混凝土浇筑：在钢筋绑扎完毕后，进行混凝土浇筑。
浇筑过程中，要保持混凝土的均匀性和密实性，并利用振动器进行震实。
三、抗拔试验方案为了验证抗浮锚杆的抗拔性能，需要进行抗拔试验。
试验方案如下：1.试验前准备：在锚杆的测试部位，进行表面清理，并确定锚杆的试验位置。
2.试验装置：在锚杆上安装试验装置，试验装置采用液压或机械装置，用于施加试验荷载。
3.试验荷载：根据设计要求，施加规定的试验荷载，并逐渐增加。
试验过程中，记录试验荷载和位移数据。
4.试验数据分析：根据试验荷载和位移数据，绘制荷载-位移曲线，并计算抗拔承载力和变形性能。
四、结语大厦筏板基础及抗浮锚杆施工方案是确保基础稳定性和抗浮性的重要措施。
抗浮锚杆施工方案
目录一、编制说明及依据 (1)1.1 编制说明 (1)1.2 编制依据 (1)二、工程概况 (1)2.1 工程概况 (1)2.2 锚杆概况 (1)三、施工部署 (2)3.1 施工准备 (2)3.1.1 施工机具及材料准备 (2)3.1.2 施工用水及施工用电 (3)3.1.3 施工技术准备 (3)3.2 施工场地布置 (3)四主要施工方法 (3)4.1 施工工艺流程 (3)4.2 具体施工方法 (4)4.2.1 锚杆定位编号 (4)4.2.2 钻孔及清孔 (4)4.2.3 锚杆制作及安装 (4)4.2.4 注浆 (5)4.2.5 锚杆防水处理 (5)4.3 锚杆试打 (5)五质量保证措施 (6)5.1 质量目标 (6)5.2 质量验收标准 (6)5.3 锚杆质量控制措施 (6)六、安全文明施工 (7)抗浮锚杆施工方案一、编制说明及依据1.1 编制说明本专项施工方案作为指导地下车库抗浮锚杆施工的依据，编制时对工期目标、工程质量、劳动力组织、施工进度计划控制、机械设备及周转材料配备、主要分部分项工程施工方法、质量、安全保证措施、文明施工措施等诸多因素尽可能充分考虑，突出科学性及可行性。
1.2 编制依据本专项施工方案依据以下几项编制：1）《建筑地基基础设计规范》（GB50007-2002）；2）《高层建筑岩土工程勘察规程》（JGJ72-2004）；3）《建筑边坡工程技术规范》（GB50330-2002）；4）《混凝土结构设计规范》（GB50010-2002）；5）《岩土锚杆（索）技术规程》 (CECS 22:2005)；6）本工程地质勘察报告（建材广州地质工程勘察院）；7）本工程施工图纸（广东博意建筑设计院有限公司）；二、工程概况2.1 工程概况拟建场地位于东莞市塘厦镇石潭布村，规划用地面积80042.12㎡，总建筑面积196282.78㎡，其中地上建筑面积159996.61㎡，地下建筑面积36286.17㎡。
大厦筏板基础及抗浮锚杆施工方案
大厦筏板基础及抗浮锚杆施工方案一、施工前的准备工作1.准备工程机械和设备，包括挖掘机、推土机、起重机等。
2.准备施工材料，包括钢筋、混凝土、水泥等。
3.设计施工方案，明确施工过程中的各项工作和注意事项。
4.检查施工现场，确保施工所需的环境和条件符合要求。
二、基坑开挖1.根据设计要求，在施工现场设置并固定基坑边界线。
2.使用挖掘机进行基坑开挖，注意保持基坑边坡的稳定，并清理好挖掘出的土方。
3.按照设计要求，在基坑底部修整和夯实土层。
三、基坑支护1.根据设计要求，进行基坑支护工程，常用的方法包括钢支撑、预应力锚杆等。
2.先进行钢支撑施工，确保基坑的稳定性。
3.钢支撑完成后，再进行预应力锚杆的施工，包括打孔、清理孔眼、注浆及锚杆张拉等。
四、施工基础1.在基坑中设置基础支模，按照设计要求进行布置，并进行定位和固定。
2.在支模内安装基础钢筋，按照设计要求进行布置和连接。
3.浇筑混凝土，注意混凝土的质量和浇筑的均匀性，并采取振捣措施确保混凝土的密实性。
五、抗浮锚杆施工1.根据设计要求，在基础中安装抗浮锚杆，锚杆的数量和位置按照设计要求进行确定。
2.进行抗浮锚杆的打孔作业，控制孔深、孔径和孔距。
3.清理孔眼，清除孔内的杂物和灰尘。
4.进行注浆，使用高强度、无收缩的注浆材料，并按照设计要求进行注浆作业。
5.进行锚杆的张拉，按照设计要求进行锚杆的张拉作业，并进行检测和调整。
六、施工安全措施1.在施工现场设置安全警示标识，保持施工现场的整洁和通畅。
2.检查和维护施工机械和设备，确保其使用正常和安全。
3.制定施工操作规程，对施工人员进行安全培训和安全意识教育。
4.配备足够的安全设施，包括安全网、安全带等。
5.建立应急预案，保证在意外事件发生时能够有效应对。
七、施工质量控制1.严格执行施工方案和施工规范，确保施工质量符合设计要求。
2.进行施工中的质量检查和试验，及时发现和处理质量问题。
3.进行施工记录和档案的建立，包括施工日志、质量检查记录等。
筏板基础及抗浮锚杆施工方案
筏板基础及抗浮锚杆施工方案抗浮锚杆是一种用于固定浮动物体以防止浮动的结构，常用于水坝、浮桥和码头等工程中。
抗浮锚杆通常由筏板和锚杆两部分组成，筏板用于加大锚杆与基础之间的承载面积，锚杆则负责承受浮力的反作用力。
下面是一份抗浮锚杆施工方案，包括筏板基础的施工和抗拔试验的步骤。
一、筏板基础施工步骤：1.基础准备：根据设计要求，在适当的位置挖掘基础坑，确保足够的基础面积和深度。
挖掘后，用清水冲洗坑底，清除杂物和泥沙。
2.基础加固：在坑底铺设一层细石混凝土，厚度为10-15厘米。
然后，在细石混凝土上再浇筑一层粗石混凝土，厚度为15-20厘米。
确保混凝土的质量稳定和密实。
3.筏板安装：制作预制筏板，并在基础上将筏板放置在适当的位置。
筏板的大小和形状应按照设计要求进行调整，以确保其足够承载浮力的力度。
4.筏板固定：将筏板与基础连接起来，可以使用焊接和螺栓连接等方式。
确保筏板与基础之间的连接紧固可靠，以防止浮动物体的浮动。
5.筏板充填：在筏板上进行充填作业，可以使用砂浆、石子、碎石等材料填充。
充填的厚度和材料种类应根据设计要求进行选择，并确保充填物的质量符合要求。
二、抗拔试验步骤：1.试验准备：根据设计要求，选择合适的试验设备，包括沉箱、抗拔载荷计和测试仪器等。
将试验设备安装到锚杆上，并对其进行检查和校准。
2.试验标准：依据相关规范和标准，确定抗拔试验的方法和要求。
包括试验负荷、试验时间和记录等。
3.试验执行：在锚杆上施加试验负荷，逐渐增加负荷直到达到设计要求的试验负荷。
试验过程中，密切关注试验设备的工作状态和数据的收集。
4.试验结果分析：根据试验数据和设计要求，对试验结果进行分析和评估。
包括判断锚杆的抗浮能力和筏板基础的稳定性等。
5.试验记录和报告：将试验过程中的数据、观察和评估结果等记录下来，并编写试验报告。
试验报告应包括试验目的、方法、结果和结论等。
通过以上施工步骤的实施，可以保证筏板基础和抗拔试验的顺利进行。
大厦筏板基础及抗浮锚杆施工方案(抗拔试验)
大厦筏板基础及抗浮锚杆施工方案（抗拔试验）目录1 编制依据1.1相关工程施工图纸1.2相关施工现场及指导文件1.3相关文件、标准、规范2 工程概况2.1 建筑概况2.2地基基础设计概况2.3筏板基础布置图：2.4工程地质水文地质概况2.5设计要求3 施工部署3.1施工目标3.2施工组织结构与职责3.3施工工艺流程3.3.1 施工流程3.3.2 主要施工方法及要求3.4组织管理体系3.5资源配置计划3.5.1劳动力计划3.5.2主要施工机械及水电计划3.5.3主要材料3.5.4工程工期3.6施工平面布置图4 工程施工质量保证措施4.1质量控制措施4.2质量管理措施4.3材料质量要求及节约措施4.4季节施工质量措施4.5质量通病防治措施4.6材料检验计划5 文明施工与安全措施5.1安全管理措施5.1.1安全管理目标5.1.2安全管理组织及职责5.1.3安全管理程序5.1.4现场施工安全管理5.2安全技术措施5.2.1钻机操作5.2.2注浆泵操作5.2.3灰浆搅拌槽操作5.2.4电气设备操作5.2.5电气焊工具操作5.2.6钢筋切割机操作5.2.7防触电伤害安全技术措施5.2.8防机械伤害安全技术措施5.3文明施工与环境保护5.3.1文明施工目标5.3.2项目管理组织及职责5.3.3文明施工内容5.3.4施工环境保护措施6 附图6.1抗浮锚杆平面布置图6.2抗浮锚杆编号图1 编制依据1.1相关工程施工图纸1.《XX设计研究院》设计的《XX市XX医院新住院大楼工程》整套施工图纸2.《XX市工勘岩土工程有限公司》设计的《基坑支护》整套施工图纸3.《XX设计研究院》设计的《XX市XX医院新住院大楼工程——地下室》整套施工图纸1.2相关施工现场及指导文件1.工地现场实际情况。
2.国家现行相关施工规范、标准、规程，XX省及XX市有关规定。
3.本公司在XX地区多年的建筑施工经验等。
4.本公司的技术装备力量及现场施工管理经验。
抗浮锚杆施工方案
抗浮锚杆施工方案概述：随着城市建设的迅猛发展，高层建筑物的修建成为了一种正常现象。
然而，在城市密集区域修建高楼大厦时，由于承载力限制，施工单位常常面临抗浮锚杆的施工挑战。
本文将介绍一种抗浮锚杆施工方案，旨在提供一种高效可行的解决方案。
1. 问题描述：当建筑物地基无法提供足够的承载力时，处理建筑物倾斜和浮动的问题变得尤为重要。
需要施工单位采用合适的技术手段来抵消浮动力，确保建筑物在高风压和地震等自然灾害中保持稳定。
2. 方案介绍：抗浮锚杆施工方案依靠建筑物与地基之间的锚固来提供额外的稳定。
该方案主要分为三个步骤：预处理、锚杆布置和锚固固定。
2.1 预处理：在施工开始之前，需要对土壤进行勘测，确定其物理特性和承载力。
通过检测土壤层的诸多参数，施工单位可以更好地了解建筑物与地基之间的界面性能，并据此制定合适的施工方案。
2.2 锚杆布置：施工单位需要根据土壤特性和建筑物结构，计算出合理的锚杆数量和布置方式。
锚杆通常由高强度钢筋制成，分布在建筑物周围的地基中。
通过精确的设计和计算，施工单位保证锚杆的数量和布置位置能够为建筑物提供足够的抗浮力。
2.3 锚固固定：当锚杆布置完成后，施工单位使用专业设备将锚杆固定在地基深处的岩石层中。
这些岩石层具有较高的承载能力，能够确保锚杆的稳定性和可靠性。
锚固过程中，施工单位需要密切监测锚杆的固定力，并确保达到所需的抗浮效果。
3. 技术优势：抗浮锚杆施工方案具有多项技术优势，使得其成为一种理想的解决方案。
3.1 高效性：通过预处理和精确布置锚杆，施工单位能够高效地抵消建筑物的浮动力。
该方案不仅确保施工的顺利进行，还节省了大量时间和资源。
3.2 稳定性：抗浮锚杆施工方案能够在高风压和地震等自然灾害中保持建筑物的稳定。
锚固在岩石层中的锚杆能够提供持久的支撑，有效降低了建筑物倾斜和浮动的风险。
3.3 可行性：抗浮锚杆施工方案已在实际工程中得到广泛应用，并取得了良好的效果。
可行性得到充分证明，为其他施工单位提供了借鉴和参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精选资料.大厦筏板基础及抗浮锚杆施工方案（抗拔试验）目录1 编制依据1.1相关工程施工图纸1.2相关施工现场及指导文件1.3相关文件、标准、规范2 工程概况2.1 建筑概况2.2地基基础设计概况2.3筏板基础布置图：2.4工程地质水文地质概况2.5设计要求3 施工部署3.1施工目标3.2施工组织结构与职责3.3施工工艺流程3.3.1 施工流程3.3.2 主要施工方法及要求3.4组织管理体系3.5资源配置计划可修改编辑3.5.1劳动力计划3.5.2主要施工机械及水电计划3.5.3主要材料3.5.4工程工期3.6施工平面布置图4 工程施工质量保证措施4.1质量控制措施4.2质量管理措施4.3材料质量要求及节约措施4.4季节施工质量措施4.5质量通病防治措施4.6材料检验计划5 文明施工与安全措施5.1安全管理措施5.1.1安全管理目标5.1.2安全管理组织及职责5.1.3安全管理程序5.1.4现场施工安全管理5.2安全技术措施5.2.1钻机操作5.2.2注浆泵操作5.2.3灰浆搅拌槽操作精选资料.5.2.4电气设备操作5.2.5电气焊工具操作5.2.6钢筋切割机操作5.2.7防触电伤害安全技术措施5.2.8防机械伤害安全技术措施5.3文明施工与环境保护5.3.1文明施工目标5.3.2项目管理组织及职责5.3.3文明施工内容5.3.4施工环境保护措施6 附图6.1抗浮锚杆平面布置图6.2抗浮锚杆编号图可修改编辑1 编制依据1.1相关工程施工图纸1.《XX设计研究院》设计的《XX市XX医院新住院大楼工程》整套施工图纸2.《XX市工勘岩土工程有限公司》设计的《基坑支护》整套施工图纸3.《XX设计研究院》设计的《XX市XX医院新住院大楼工程——地下室》整套施工图纸1.2相关施工现场及指导文件1.工地现场实际情况。
2.国家现行相关施工规范、标准、规程，XX省及XX市有关规定。
3.本公司在XX地区多年的建筑施工经验等。
4.本公司的技术装备力量及现场施工管理经验。
5.本项目的施工组织设计。
1.3相关文件、标准、规范1.建筑地基基础工程施工质量验收规范GB50202-20022.锚杆喷射混凝土支护技术规范GB50086-20013.高层建筑混凝土技术规程JGJ 3-20024.建筑地基基础设计规范GB50007-20115.混凝土结构工程施工质量验收规范GB50204-20026.工程测量规范GB50026-20077.钢筋焊接及验收规程JGJ18-20038.高层建筑筏型与箱型基础技术规范JGJ6-20119.建筑地基处理技术规范JGJ79-201210.XX地区地基处理技术规范SJG04-96精选资料.2 工程概况2.1 建筑概况工程地点：XX市XX区XX片区XX大道以南，石鼓路以东工程建设单位：XX市XX区建筑工务局工程设计单位：XX设计研究院工程监理单位：XX市XX工程顾问有限公司工程监督单位：XX市XX区建设工程质检监督组（1）XX市XX医院新住院大楼工程，由新建医院主楼、新建医院桾房组成，工程北临XX市XX区XX大道且与医院原门诊楼A栋衔接，西临石鼓路，南面临石鼓山、总用地面积约24000平方米。
场地原始地貌为山前坡地。
建筑性质为集医疗、教学、科研、人文生活于一体的三级综合性医院。
总用地面积：24000.5㎡；总建筑面积82327.98㎡，广场绿地面积：9600.2㎡,建筑基底面积：5865.45㎡,道路用地面积：3840.92㎡，人防面积：5835.65㎡。
新住院大楼含三层地下室，地下室建筑面积为30127.98㎡。
住院楼建筑层数地上19层、建筑高度79.49m、建筑面积52200㎡；本工程新住院大楼±0.000标高相当于绝对标高16.900m，高程为黄海高程，坐标为XX独立坐标系。
（2）现场实际：可修改编辑一期工程为整体项目的基坑支护和土石方、迁建动力房和临时供应中心工程，已由XX工勘正在施工，与我司的工作面交接是由XX工勘挖到底板的垫层底，医技楼部分底板厚度600mm，面标高-14.00m（2.9），底标高-14.00-0.6-0.1=-14.7m（2.2），，住院大楼部分底板厚1500，面标高-15.00（1.9），底标高-15.00-1.5-0.1=-16.6m（0.3）。
剩下承台的土方开挖以及主体范围内的工作由我司施工。
因一期基坑加固结构梁与基础高度相差只有1.9m，故部分抗浮锚杆杆体需要采用多次机械连接方式连接方能满足设计要求。
2.2地基基础设计概况基础类型：本工程±0.000标高相当于绝对标高16.900m，新住院大楼(塔楼范围)为板阀基础（1.5m厚）；标高-15.00（绝对标高1.9）m，为其余为柱下片阀基础（见基础表），底板厚600。
标高-14.00（绝对标高2.9）m，在裙房（住院大楼塔楼范围外）和纯地下室范围采用抗浮锚杆。
仅靠基础底板自重，抗浮不满足规范要求，需要采取必要的抗浮措施。
2.3筏板基础布置图2.4工程地质水文地质概况根据中国XX工程技术有限公司XX分公司2009年7月6日提供的《XX区XX 人民医院工程施工图阶段工程地质勘察报告》，场地土类型为中硬场地土，地基土为Ⅱ类。
场地岩土层自上而下可划分为人工填土层、坡积层(粉质粘土)、花岗岩风化残积层(砂质粘性土)及燕山期花岗岩风化带（全、强、精选资料.中、微四个风化带）四大层。
地下室的设防水位及整体抗浮水位取15.00米。
场地地下水对混凝土无腐蚀性，对钢筋混凝土结构中的钢筋不具腐蚀性，对钢结构不具腐蚀性。
地质勘察报告各区地基钻孔检测柱状图（1区ZK17、ZK18，2区ZK25、ZK42，3区ZK31、ZK44，4区ZK16、ZK24，5区ZK22、ZK36，6区ZK05、ZK20，7区ZK01、ZK09）2.5设计要求1.锚杆抗拔力设计值460KN。
特征值为460/1.25=368KN。
2.锚杆检验荷载为抗拔力特征值的2倍。
3.钢筋强度等级为HRB400。
4.单根锚杆配3根Φ28钢筋。
5.杆体周围的保护层厚度不小于20mm。
6.锚杆须采用二次高压注浆工艺施工，锚杆为全粘结锚杆。
7.锚杆采用42.5R硅酸盐水泥、水泥浆水灰比0.45～0.50。
1区ZK171区ZK182区ZK252区ZK423区ZK313区ZK444区ZK16可修改编辑4区ZK245区ZK225区ZK366区ZK056区ZK207区ZK017区ZK093 施工部署3.1施工目标工期目标45天，质量合格。
3.2施工组织结构与职责项目经理职责：（1）全面负责本工程的施工任务对下达的各项生产、经济、技术指标全面负责。
（2）组织制定施工项目规划并负责有关控制协调工作，确保项目合同目标的实现，维护和提高企业的信誉。
（3）对项目的质量、工期、安全、成本等进行监督管理，履行合同条款，处理工程变更，组织协调会议。
（4）合理组织，配制；落实、人、财、物等各生产要素，组织好施工活动，使项目施工取得良好的经济效益。
（5）组织编制、实施工地生产计划，保证按时按质完成施工任务。
精选资料.技术负责人职责：（1）全面主持本项目的技术工作。
（2）贯彻规范、标准、规程的实施，收集、整理有关实施情况，同时推广新技术、新工艺。
（3）准备参加图纸会审、技术交底、制定施工方案、落实技术措施。
质检员职责：（1）参加图纸会审、技术交底工程验收及技术评定工作。
（2）坚持“质量第一”的教育，提高工人质量至上的意识。
（3）按国家现行质量标准检查工程质量，并做好检查记录。
（4）参加隐蔽工程、分部分项工程的验收，并填写有关记录，对房屋的定位轴轴标高、门窗的位置、埋件留孔尺寸复查作出记录。
测量员职责：（1）紧密配合施工，坚持实事实是、认真负责的工作作风。
（2）测量前需了解设计意图，学习和校核图纸；了解施工部署，制定测量放线方案。
（3）会同建设单位一起对红线桩测量控制点进行实地校测。
（4）量放线方案和指导检查测量放线工作等方面加强工作，避免返工。
施工员职责：（1）在项目经理的直接领导下开展工作，贯彻安全第一、预防为主的方针，按规定搞好安全防范措施，把安全工作落到实处，做到讲效益必须讲安全，抓生产首先必须抓安全。
（2）认真熟悉施工图纸、编制各项施工组织设计方案和施工安全、质量、技术方案，编制各单项工程进度计划及人力、物力计划和机具、用可修改编辑具、设备计划。
（3）编制、组织职工按期开会学习，合理安排、科学引导、顺利完成本工程的各项施工任务。
（4）协同项目经理、认真履行《建设工程施工合同》条款，保证施工顺利进行，维护企业的信誉和经济利益。
3.3施工工艺流程3.3.1 施工流程放线定位→底板垫层施工→施工现场准备→钻机就位→锚杆成孔→杆体制作→杆体安放→一次常压注浆→二次高压注浆→锚杆抗拔力检测→检测结论。
3.3.2 主要施工方法及要求（1）放线定位底板混凝土垫层施工前，确定抗浮锚杆位置。
底板混凝土垫层施工过程中，在锚杆相应位置预埋DN150长Φ150㎜套管。
（2）施工场地准备底板混凝土垫层施工完毕后，清除结构施工遗留的一切材料，抽掉施工用水和地下水，为锚杆施工提供场地。
（3）钻机就位施工作业面达到施工要求条件后，将钻机移至孔位，并调平机座。
3.4组织管理体系本工程虽然合同额不大，但技术难度大，施工条件差，工期比较紧张，需要协调配合的因素多，为保证设计意图的贯彻落实，确保施工安全、质。
