DragerSavina呼吸机常见故障分析
Drager-Savina呼吸机工作原理与故障维修
Drager-Savina呼吸机工作原理与故障维修【摘要】呼吸机广泛应用于医院重症患者救治，特别在新冠重症患者救治中起着重要的作用。
德国德尔格公司生产的Savina呼吸机，以其性能的稳定、便捷的操作、轻巧的体积广泛的应用在医院中，本文介绍了Savina呼吸机的工作原理，特点，并结合实际工作分享维修经验。
【关键词】呼吸机、工作原理，维修一、Savina呼吸机优点Savina呼吸机是德国德尔格公司生产的无空气压缩机的重症呼吸机，该系列的呼吸机功能齐全，操作方便，以菜单的方式进行人机对话，检测的患者参数通屏幕显示出来。
该型呼吸机有一下优点：1、Savina呼吸机最大的优点是该系列呼吸机将开放的阀门系统与内置涡轮式空气压缩机结合在一起，不需要额外配空气压缩机，体积小重量轻，占地小，配套台车使用，移动非常方便，特别适合患者的紧急抢救。
2、Savina呼吸机功能齐全，反应速度快，可靠性极高。
3、Savina呼吸机操作面板简洁，各主要参数均可在面板中找到，需要调整参数时，可以点击相应按键，旋转旋钮即可调整相应参数。
4、配置显示屏，将监测到的呼吸波形及患者相关数据显示出来，便于医护人员观察，实时监测患者状态。
5、具有智能分级报警系统，并可以通过声光的形式及时通知医护人员进行处理。
6、Savina呼吸机采用全自动定标，并且具有漏气补偿功能。
7、该系列呼吸机有内置电池，断电后仍可以继续使用，保证了患者的连续性通气。
二、基本结构机工作原理Savina呼吸机的组成主要包括电路部分、气路部分和操作控制面板。
电路部分和操作控制面板控制着呼吸机的整个工作过程，提供控制、指挥、监测、显示、报警、参数设定和调节等功能，气路部分是在电路部分的控制和检测下为患者提供病情所需供气。
2、电路部分主要有电源模块、主板、马达控制板、O2阙板、O2监测板和分散控制板等组成。
电路原理方框图如图1所示。
图1 Savina呼吸机电路原理方框图2.1电源模块：提供给呼吸机+5V、+15V、-15V、+24V、+ 48V五组电压，每组电源都有短路保护和稳定的空载电压。
呼吸机的常见故障ppt课件
传感器故障排除
总结词
传感器故障可能导致呼吸机无法准确检测患者的呼吸参数，从而影响治疗。
详细描述
检查传感器是否清洁，如有需要可进行校准，如传感器损坏需及时更换。
显示屏故障排除
总结词
显示屏故障可能导致用户无法获取呼吸 机的正常工作状态和患者参数。
VS
详细描述
检查显示屏是否正常开启，连接线是否牢 固，如有异常需及时维修或更换显示屏。
注意使用环境
保持使用环境干燥，避免 潮湿和尘土。
管路漏气故障排除
总结词
管路漏气可能导致呼吸机无法提供足够的气体给患者，影响治疗效果。
详细描述
检查管路连接处是否紧固，管路是否有破损或老化现象，如有漏气需及时修复或更换管 路。
04 预防性维护与保养
日常维护与保养
每日清洁
使用柔软的湿布轻轻擦拭呼吸机 表面，保持清洁。
更换过滤器
定期更换呼吸机的过滤器，确保空 气的纯净度。
03 故障排除方法
电源故障排除
总结词
电源故障是呼吸机最常见的故障 之一，可能导致呼吸机无法正常 工作。
详细描述
检查电源线是否连接良好，确保 电源插座正常工作，如使用电池 供电，检查电池是否电量充足。
气路故障排除
总结词
气路故障通常表现为气体供应不足或气体泄漏，影响呼吸机的正常运作。
详细描述
检查气源供应是否正常，气路管道是否存在漏气现象，以及气路阀门是否正常开启。
检查管路连接
确保管路连接紧密，无漏气现象。
定期检查与保养
01
02
03
定期检查电路连接
确保电源线连接良好，无 破损。
清洗内部组件
拆下可拆卸的部件，用温 和的洗涤剂清洗。

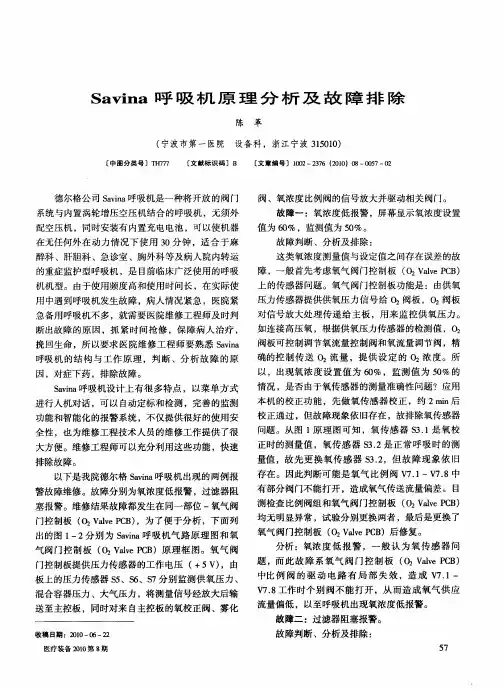

Savina呼吸机原理分析及故障排除
陈 革
（ 宁波 市 第一 医院 设备 科 ，浙江 宁波 ３５ １） １００
［ｏ ｅ图分类号 ］１ｆ７ ’７７ ｝ ［ 文献标识 码］Ｂ ［ 文章编号 ］１０ ０２—２７ （００ ８—０５ —０ ３６ ２ １ ）０ ０ ７ ２
故障一 ：氧浓度低报警 ，屏幕显示氧浓度设置 值为 ６ ％，监测值为 ５ ％。 ０ ０
故 障判 断 、分 析及 排 除 ： 这 类 氧浓 度测 量值 与设 定 值之 间存 在误 差 的故
醉科 、肝胆科、急诊室 、胸外科等及病人院内转运
的重 症监 护 型呼 吸机 ，是 目前临床 广 泛使 用 的呼 吸
氧气 阀门控制板 （２ ａ ｅ Ｃ ）后修复 。 ０ ｌ Ｂ Ｖ ｖＰ
气阀门控 制板 （ ２ ａ ｅ Ｃ ）原理框 图。氧气 阀 ０ ｌ Ｂ Ｖ ｖＰ 门控制板提供压力传感器的工作 电压 （ ５ ） ＋ ，由 Ｖ 板上的压力传感器 ｓ 、Ｓ 、ｓ 分别监测供氧压力、 ５ ６ ７ 混合容器压力 、大气压力 ，将测量信号经放大后输 送至主控板 ，同时对来 自主控板 的氧校正阀、雾化
总结 ：
从上述两例维修的案例 ，故障不是按常规思维 的判断结果 ，说明医学工程师在设备维修中要熟悉 设备工作原理 ，认真研 究原理 图中各个 部件的功
能 。还 要充分 了解 了其 结构 、布 局 ，知道各 个部 件 在 机 内的具体 位置 。在 熟悉 了组成 和原 理后 ，当出
图 ２ 氧 气 阀 ｒ 控 制 板 （ ２ＶｌｅＰ Ｂ 】 ０ ａ Ｃ ）原 理 框 图 ｖ
故障二 ：过滤器阻塞报警 。 故障判断、分析及排除 ：
５ ７
医疗 装备 ２ １ 第 ８ ００ 期
呼吸机常见故障现象维修与分析
呼吸机常见故障现象维修与分析【摘要】目前呼吸机已广泛应用于医学临床，并因其可靠、实用、操作简单、临床疗效好而深得医护人员和患者的好评。
但在临床应用较多，工作时间长，故障也会经常发生，本文结合维修实例，将常见故障现象维修加以分析。
【关键词】呼吸机；故障；维修；分析呼吸机是一种能代替、控制或改变人的正常生理呼吸，增加肺通气量，改善呼吸功能，减轻呼吸功消耗，节约心脏储备能力的装置，在临床上得到了广泛的应用。
1呼吸机原理及构成呼吸机，是一种能代替、控制或改变人的正常生理呼吸，增加肺通气量，改善呼吸功能，减轻呼吸功消耗，节约心脏储备能力的装置。
呼吸机的主要功能是辅助通气，当呼吸器官不能维持正常的气体交换、发生（或可能发生）呼吸衰竭时，以机械装置代替或辅助呼吸机的工作，此过程称为机械通气。
呼吸机的工作过程：医用氧气通过减压阀与经过过滤器的空气混合进入储气罐，流量调节器由CPU控制，通气的压力和容量由医生根据SARS病人的需要设定，调节适量的气体通过单向阀进人人体面罩，并进人人体，即吸人正压，病人呼气时，单向阀关小，吸人压降低，病人肺部吸人正压自动流出，即通过面罩呼出。
呼吸机必须具备四个基本功能，即向肺充气、吸气向呼气转换，排出肺泡气以及呼气向吸气转换，依次循环往复。
呼吸机主要由供气装置、控制装置和患者气路等主要部分构成，基本构造如图1所示。
2呼吸机的分类呼吸机按照与患者的连接方式分为：创呼吸机和有创呼吸机；按用途可分为：急救呼吸机、呼吸治疗通气机、麻醉呼吸机、小儿呼吸机、高频呼吸机和无创呼吸机；按驱动方式可分为：气动气控呼吸机、电动电控呼吸机和气动电控呼吸机：；按通气模式可分为：定时通气机（时间切换）、定容通气机（容量切换）、定压通气机（压力切换）和定流通气机（流速切换；按压力和流量发生器分类可发为：恒压发生器、非恒压发生器、恒流发生器和非恒流发生器。
3呼吸机常见故障分析通常来说，呼吸机由于平时保养得力，出现故障的机率还不是很高，主要故障集中体现在以下三个方面：一是气源故障，二是自检故障，三是使用故障。

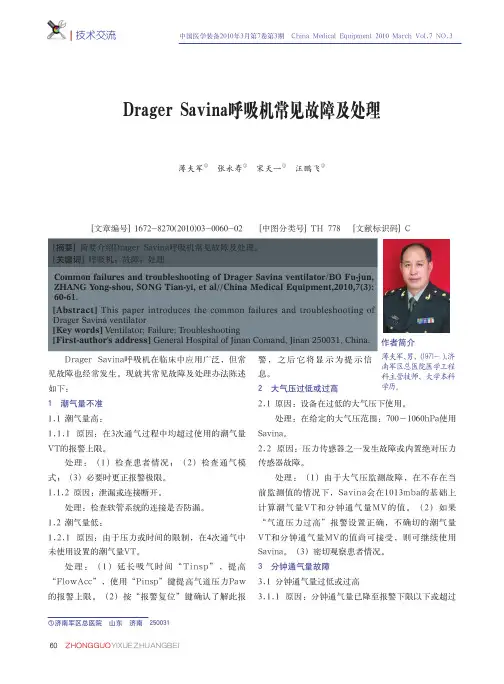

DragerSavina呼吸机常见故障及处理
130052 南济 东山
0�
院医总区军南济①
过 超 或下 以 限 下 警报 至 降 已 量气 通 钟 分 �因 原 1 .1 . 3 高过或低过量气通钟分 1.3 障故量气通钟分 3
报此解了认确键”位复警报“按�2�。限上警报的 waP力压道气高提键”psniP“用使�”ccAwolF“ 高提�”psniT“间时气吸长延�1��理处 。TV量气潮的置设用使未 中气通次4在�制限的间时或力压于由�因原 1.2.1 �低量气潮 2.1 。漏防否是接连的统系管软查检�理处 。开断接连或漏泄�因原 2.1.1 。限极警报正更时要必�3��式 模气通查检�2��况情者患查检�1��理处 。限上警报的TV 量气潮的用使过超均中程过气通次3在�因原 1.1.1 �高量气潮 1.1 准不量气潮 1
。况情者患察观切密�3�。anivaS 用使续继可则�受接可尚值的VM量气通钟分和TV 量气潮的切确不�确正置设警报”高过力压道气“ 果如�2�。值的VM量气通钟分和TV量气潮算计 上础基的abm3101在会anivaS�下况情的值测监前 当在存不在�障故测监压气大于由�1��理处 。障故器感传 力 压对 绝 置 内 或障 故 生 发 一之 器 感 传 力压 � 因 原 2 . 2 。anivaS 用使aPh0601�007�围范压气大的定给在�理处 。用使下压气大的低过在备设�因原 1.2 高过或低过压气大 2
。测监气氧的置内闭关并测 监气 氧部 外 用使 �气 通an ivaS 用使 续继 为 �理处 障故测监气氧�因原 3.6 。位到拧 板 盖 将 � 4 � � 的 新 入 装 � 器 感 传 氧 旧 下 取 � 3� � 板 盖 下 卸 并 � 钉 螺 下 拧 � 2 � � 口 端 气 吸 动 旋 下 向� 1 � 。气氧测监2器感传气氧用�气氧示显和制控1器感 传气氧用anivaS�器感传气氧的新装安�理处 。装安未或坏用器感传气氧�因原 2.6 。”成完准校气氧“示显�后人病接连 新重即立�”人病接连新重“示显中栏息信后s 06在 �” 定标氧 动启 “④ �备 设气 通的 独单用请 �气 通者 患给续继要需如�接连的者患与开断内s 03在�者患 开断③�认确”NO“择选并钮旋下按�置设行进以 放释 � 钮旋 动转 � 栏”bi laC 2O “择 选② � ”4 /2 构 结“ 示显导 指� 键” 》《 置设 “按 复反 ①� 准校 动手 行进可都下式模气通种各在�2��气氧%001送输统 系应供气氧保确�1��器感传气氧正校�理处 �值定测的效无了供提器感传气氧�因原 1.6
呼吸机常见故障的分析及解决方案
呼吸机常见故障的分析及解决方案我院目前在用的呼吸机（不包括即将报废的）总数共80台，分布在全院13个相关科室。
品牌有15个类别之多。
虽然各种呼吸机性能不同，发生的故障也各异，但从大体上来说，同类设备有许多相同或类似之处。
我把常见的故障分为：气源故障要满足21%-100%氧浓度可调的要求，所有呼吸机至少需有两种气源：Air和O2（用于特殊治疗的气体如：NO、He等除外）。
不同医院（或不同科室）提供高压气源的方式有两种：1-1集中供气：中、大型的医院一般具有墙上中心供氧和中心供空气，气源压力大约在：0.2-0.6M pa（2-6bar或29-87psi）范围，完全满足呼吸机对输入气源压力的要求。
但是有的医院可能集中供气带负载的能力差一些，当同一时刻多台呼吸机在用的时候，流速会下降，这对于呼吸机的正常通气可能影响不大，但是有些呼吸机如：PB、Maquet、Taema等机型在自检的时候却不能通过，也就是说，当呼吸机出现有关压力的自检项不能通过时，就要考虑供气压力（流速）不足的可能；另外，我们还发现有些集中供气反而会高于呼吸机要求的输入气源压力，绝大部分的呼吸机对微量的高出没有反应，但有些品牌如：EVITA 4呼吸机在6.02bar时就会提示“供气压力高”的报警。
顺便提示一下，即便还未构成报警提示，但呼吸机总在高极限压力的工作状态，这对呼吸机阀门的使用寿命是相当不利的，因此，输入气源的压力一定要调试在合适的工作范围内。
1-2氧气瓶、压缩机供气：有些医院没有集中供气而采用气瓶或压缩机供气。
氧气瓶的减压阀有多种刻度，一定要看清楚，有些满刻度才1Mpa，有的满刻度4Mpa或10Mpa，不要想当然0.35 Mpa指针在某个位置，而不看清楚最大指示刻度；如果采用压缩机做空气源，呼吸机的故障率会显著高发，压缩机机械运动部件及密封圈、活塞环极易磨损，容易造成空气压力不足报警，因此呼吸机的预防维护保养尤为重要，必须按照压缩机保养要求及时做好此项工作。
Drager Savina呼吸机的使用
Drager Savina呼吸机的使用一.↓↓二．常见问题报警及处理（一）问题报警分级（例如同时检测到几个故障，则会显示其中更为紧急的故障）1. 警告！！！红色最高优先级报警信息必须立即采取措施，以防止严重危险2. 警示！！黄色中优先级报警信息需要及时采取措施，以防出现危险3. 提醒！黄色低优先级报警信息需要注意——但完全可以稍后做出响应（二）报警处理流程消音（2分钟）→查找原因→处理问题→报警复位（三）常见问题报警及处理1.气道压力高限报警：（1）气道内阻塞：痰液过多、粘稠处理：充分湿化，吸痰。
（2）气管支气管痉挛；哮喘处理：用解痉药物（3）人机对抗：处理：调整模式、参数；应用镇静药物（4）出现新合并症：血气胸处理：安置胸腔闭式引流（5）气管导管位置不当处理：调整气管位置（6）呼吸机管道扭曲、打折、受压处理:整理管道（7）气道高压报警上限设定值太低处理：根据病人情况重新设定2.气道压力下限报警：（1）呼吸回路漏气，管道未紧密连接处理：检查管道（2）气管导管脱出、漏气，气管导管气囊充气不足处理：检查气管导管、气囊（3）呼吸机内部件漏气，压力传感器损坏处理：请工程师解决3.窒息报警：（1）参数设置、窒息时间设置不当处理：根据病人情况重新设置参数（窒息时间一般设置15—20S）（2）呼吸机故障、流量传感器安装不妥处理：请工程师处理4.分钟通气量过低报警：（1）呼吸回路漏气，管道未紧密连接处理：检查管道（2）应用SIMV辅助通气时，病人呼吸频率过慢或调整模式或增加指令通气频率5.分钟通气量过高报警：（1）潮气量过大或呼吸频率过快处理：调节潮气量，呼吸频率（2）呼吸机管道回路有积水处理：清理积水（3）分钟呼出气量低限报警设置过高处理：设置合理的报警限度6.气源报警：（1）气源异常：接头没接紧；气源不足（2）氧电池失效（寿命约1-2年）.。
呼吸机常见故障分析及维修方法
呼吸机常见故障分析及维修方法呼吸机为医疗机构中常用的一种急救设备，该设备及时排除故障并正常运行能保证临床急救工作的顺利进行，挽救患者的生命。
针对这一问题，该文对呼吸机的主要故障类型进行阐述，并介绍了维修前的准备工作与各类故障的可行维修措施，为临床呼吸机能有效维修，缩短呼吸机的待机时间提供理论依据。
标签：呼吸机；故障；维修呼吸机为医疗机构中常用的一种急救设备，该设备在急诊科和外科中的应用率非常高，由于呼吸机的功能为升高肺通气水平，改善呼吸功能，使用呼吸机的患者肺功能相对不足[1]，若呼吸机的维修质量低，在使用过程中再次发生故障则可能会损害机体心肺功能，甚至会导致死亡。
因此及时排除故障并正常运行能保证临床急救和外科手术工作的顺利进行，提供呼吸科患者的治疗效果，甚至有助于挽救患者的生命。
近年来，随着科技的发展，呼吸机的类型逐渐发展，从Bennett PR-IA第一代呼吸机到智能呼吸机[2]，呼吸参数设置更为多元化和精细化，多种新型呼吸机日益出现，在医院中不同类型的呼吸机其工作原理各不相同，因此在故障检修过程中应按照呼吸机的类型针对性处理，其在提高临床疗效的同时为仪器的维修工作提出更高的要求，为了保障仪器正常运转和高精度，提高仪器故障分析和维修效率具有非常重要的意义。
针对这一问题，该文对呼吸机的主要故障类型进行阐述，并介绍了维修前的准备工作与各类故障的可行维修措施，为临床呼吸机能有效维修，缩短呼吸机的待机时间提供理论依据，具体内容如下。
1 临床呼吸机的主要故障类型1.1 呼吸机的参数设置精确度低由于现代新型呼吸机均能设置潮气量、呼气流速等呼吸参数，而在临床应用呼吸机时不同的通气方式所设置的参数存在一定的差异[3]。
正常情况下呼吸机的各项参数值所对应的仪器运行状态均遵循严格的标准，其为保证呼吸机正常工作的前提。
若在呼吸机工作时其某项呼吸参数的指示存在异常偏差，或呼吸机所标示数据信息的精确度低，则会影响呼吸机的治疗效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Drager Sav ina 呼吸机常见故障分析
【摘要】Savina是Drager的低端机型，是呼吸治疗的多面手。
其内部带有高转速的涡轮机，且内部结构紧凑，故体型较小，方便转运，但因此也导致它的故障率偏
高。
要了解它的常见故障也显得很重要了。
【关键字】Savina呼吸机，涡轮机，故障分析
.常见故障
1.电源及蓄电池故障
2.病人呼气潮气量低
3.压力监测失败
4.涡轮机故障
.故障分析及处理方法
1.电源故障
表象：(1)机器无法开启，交流电指示灯不亮；
(2)机器可以开启，但机器不工作且报错代码为“”。
处理：(1)检查电源模块的电压输出；
(2)进入机器的服务模式SERVICE MODE开机时同时按着
“配置”和“对比度”，直到自检完成)找到相应的
测试(POWER TEST;
(3)维修或更换电源。
2.与蓄电池相关的故障
表象：(1)面板上内部蓄电池指示灯不亮；
(2)面板上内部蓄电池指示灯亮，但机器报警“无内部蓄电
池”或“蓄电池不能充电”。
原因分析及处理：(1)更换蓄电池后没有正确接上蓄电池，需要正确
接上。
(2)蓄电池老化，放电过度，导致不能充电，更换蓄电池。
(3)检查电源模块交流电插口左侧的保险丝是否需要更换。
3.病人呼气潮气量低表象：机器监测的呼出潮气量比设置值低，
模拟肺鼓起的程度小，无或伴有“潮气量低”报警。
原因分析及处理：（1）病人呼吸回路管道没有连接好或漏气，检
查病人呼吸回路，湿化瓶、集水杯、各节管道连接等处的
气密性及管道是否破裂均是检查重点。
（2）流量传感器故障，需更更换流量传感器。
（3）呼气阀故障，检查呼气阀是否正确安装，膜瓣是否完好。
4.压力监测失败
表象：机器报警“压力监测失败”。
原因分析及处理：（1）机器能监测呼吸机压力参数，最大可能是呼
气阀故障，检查呼气阀膜瓣及近流量传感器端的止回阀（透明
膜），更换呼气阀。
（2）机器不能监测呼吸压力参数，可能是呼气阀故障也可
能是机器内部吸气、呼气压力传感器故障，可以先找一个
同型号的呼气阀换上，判断压力传感器的好坏。
若换呼气
阀后机器好了，问题解决了；若没好，则问题指向压力传
感器，需更换。
5.涡轮机故障
表象：呼吸机能开启，但不能工作，且报警“”。
原因分析及处理：（1）涡轮机故障，更换涡轮机。
（2）涡轮驱动板故障，维修或更换涡轮驱动板。
三•总结
呼吸机的同一种故障现象可能由一个或多个因素引起，所以要学会综合分析所掌握的信息，这样会节省很多时间、精力，而且往往能找对主问题的所在。
也可以先分析每个故障的原因，再将这些原因综合起来，几个报错分析出的共同原因往往就是造成这多个报错的主因。
