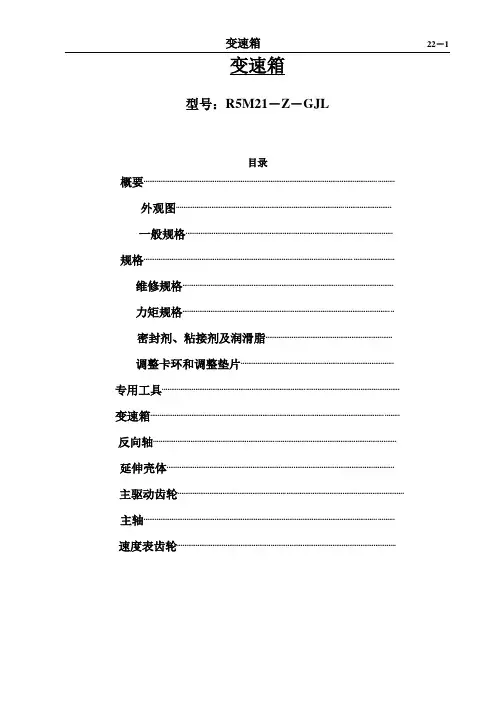

宝龙变速箱维修手册(GJL)
变速箱22－1变速箱型号：R5M21－Z－GJL目录概要......................................................................................................................................外观图...................................................................................................................一般规格...............................................................................................................规格......................................................................................................................................维修规格.................................................................................................................力矩规格.................................................................................................................密封剂、粘接剂及润滑脂....................................................................调整卡环和调整垫片..................................................................................专用工具...............................................................................................................................变速箱.....................................................................................................................................反向轴..................................................................................................................................延伸壳体..........................................................................................................................主驱动齿轮.........................................................................................................................主轴......................................................................................................................................速度表齿轮.....................................................................................................................外观图一般规格变速箱解体与组装解体步骤：1.限位器板2.速度表齿轮3.倒车灯开关4.密封垫5.延伸壳体6.延伸壳体垫3.0kgm1.9kgm1.9kgm1.2kgm解体步骤：7. 下盖 8. 下盖垫螺母选档调节器O 形环弹簧销 卡环弹簧销 15. 选档轴 16. 油封 17. 调整臂 18. 定距弹簧 19. 回位弹簧调整垫片超速－倒档换档滑块弹簧销 卡环锁紧销 24. 限位器支架 25. 换档轴 26. 油封 27. 控制杆系 28. 调整垫片 提升塞 提升弹簧 钢球3－4档换档拨叉弹簧销1－2档换档拨叉弹簧销3－4档及1－2档换档滑块弹簧销35. 1－2档换档滑轨 36. 1－2档换档滑块 37. 3－4档换档滑轨 1－2档换档滑块超速－倒档换档拨叉弹簧销40. 超速－倒档换档滑轨 41. 超速－倒档换档滑块 42. 超速－倒档换档拨叉 43. 1－2档换档拨叉 44. 3－4档换档拨叉 45. 1－2互锁塞0.9kgm解体步骤：46.卡环47.主轴后轴承48.主轴锁紧螺母49.反向轴锁紧螺母50.反向轴后轴承51.反向轴超速档齿轮52.调整垫片53.反向轴倒档齿轮54.调整垫片55.调整垫片56.钢球57.超速档齿轮滚针轴承轴承套超速档同步器环同步器套同步器弹簧同步器键超速－倒档同步器轮毂65.倒档齿轮滚针轴承轴承套68.垫片69.开口销70.带槽螺母71.止推垫片72.倒档惰齿轮滚针轴承螺栓倒档惰齿轮轴螺栓77.后轴承座1.9kgm4.0kgm17.5kgm1.9kgm26kgm解体步骤：78.反向轴中央轴承79.主轴中央轴承前轴承座前轴承座垫油封反向轴前轴承调整垫片卡环卡环主驱动齿轮轴承88.主驱动齿轮89.反向轴组件90.主轴前轴承91.主轴组件92.变速箱壳体1.2kgmＣ ＥD分解要领拆卸3－4档及1－2档换档拨叉弹簧销拆卸弹簧销拆卸主轴锁紧螺母拆卸超速档齿轮轴承套1）MD998020与MD998028一起使用。
3-3-BYD6DT25双离合变速器维修手册
比亚迪速锐轿车维修手册目录1.结构参数 (2)2.维修说明 (3)3.双离合器 (5)3.1 拆卸双离合器 (5)3.2 维修离合器的接合装置 (9)3.3 调节结合轴承一、二的位置 (12)3.3.1 接合轴承一调整垫片的选取 (13)3.3.2 接合轴承二调整垫片的选取 (15)3.4 安装双离合器 (17)4.操纵机构、壳体 (21)4.1 更换变速器油 (21)4.1.1 更换齿轮油 (21)4.1.2 更换液压系统油 (22)5.拆卸电液控制模块 (23)6.安装电液控制模块 (26)7.拆解和安装变速器 (29)7.1 拆解变速器 (29)7.2 选取前箱调整垫片 (32)7.2.1 副轴一前轴承调整垫片的选取 (32)7.2.2 副轴二前轴承调整垫片的选取 (33)7.2.3 倒档轴前轴承调整垫片的选取 (34)7.3 选取后箱调整垫片 (35)7.4 安装变速器 (38)8.齿轮、传动轴 (42)1比亚迪速锐轿车维修手册1.结构参数2比亚迪速锐轿车维修手册2.维修说明一、检修守则1）准备好零件箱以及零件架，用来放置拆卸、分解的零部件，放置时必须有次序，必要时做上标记，避免发生混乱、放错。
2）检修铝合金部件时要十分小心，避免加工表面的损伤。
3）准备好充足的辅助材料，以便在检修时随时取用。
4）对有标准拧紧力矩要求的螺栓和其它紧固零件，按照要求数值使用专用工具拧紧。
5）进行检修后，一次性用品应当报废，换上新品。
6）使用正确的拆卸工具进行拆卸与装配。
7）工作时尽可能参照本检修手册的内容。
8）检修时如果遇到难以解决的技术问题，建议向我公司的售后服务站点咨询。
二、检修材料下表所列出的材料，在维修本型号变速器时是必不可少的。
因此，应当随时准备，以备使用。
此外，洗涤液和润滑油也应尽量使用规定的型号。
辅助材料表：3◆打开变速器时，不得有污物进入变速器。
◆ 将拆下的部件放在干净的工作台面上并用干净的无纤维的抹布遮盖以免弄脏。
东方之子维修手册三菱F5M42手动变速箱部分
规定密封剂和粘接剂 三菱纯正密封剂零件号码 MD997740 或相当品
3M SUPER WEATHERSTRIP NO.8001 或相当品 3M STUD LOCKING NO.4170 或相当品
3、操作要领
就地成型密封胶(FIPG) 在变速器上不少部位使用着就地成型密封胶(FIPG)。使用该密封胶时，为了充分达到密封目的，必须对涂 抹量、涂抹位置及涂胶面的状态给以特别注意。涂抹量过少会产生泄漏，涂抹量过多造成密封胶溢出堵塞水或 油的通道或使通道变窄。因此，为使接合面不产生泄漏，正确地涂抹量及没有断开处是绝对必要的。 RTV(室温硬化型密封胶)与大气中的水分发生反应后硬化，因此通常被用于金属突缘部位。 解体 不需采用特殊办法即可容易地拆开用密封胶组装的部件。但在某些场合有必要用木槌或类似工具轻轻敲打 部件，破坏结合面的密封胶，或用平整光滑而且薄的密封胶刮刀轻轻打入接合面，但要充分注意不要损伤结合 面。 密封面的清理 用密封胶刮刀或钢丝刷清除密封面上杂物。确认密封面上平整而光滑，没有油污与异物。不要忘记除去装 配孔、螺纹孔中进去的旧密封胶。 涂抹要领 用 FIPG 组装零件时必须注意的事项。 在规定的直径上均匀涂抹密封胶，将装配孔的四周全围起来。还没有硬化的密封胶可以抹去。在密封胶湿 的状态时(15 分钟内)，把零件安装在所定位置。安装时，注意不要把密封胶粘到不需要的地方。零件安装后， 应等待密封胶十分硬化(需要 1 个小时左右)。不要在这个时间内对涂抹部分上油或弄湿或开动发动机。 FIPG 密封胶的涂抹步骤由部件形状而有不同。请参照文本中说明的涂抹方法。
6
卡环 (用于调整输出轴三档齿轮轴向间隙)
垫片 (用于调整差速器壳预紧量)
垫片 (用于调整差速器壳齿隙)
1.59
马自达维修手册-自动变速器2
K1-5可选择的可选择的拆卸程序1、卸掉变扭器液力变扭器，并立即将其旋转，让孔朝上。
这可以避免将残余的液体排出。
2、卸掉润滑液量尺和油管。
3、从油管上卸掉O形圈。
4、卸掉通气软管。
5、安装专用工具。
6、提升变速箱并将它安装到专用工具上。
7、卸掉输入/涡轮速度传感器、变速箱范围开关和支架。
8、从输入/涡轮速度传感器上卸掉O形圈。
9、卸掉车辆速度传感器。
10、从车辆速度计传感器上卸掉O形圈。
11、卸掉连接管。
警告：●使用压缩空气可以导致灰尘和其它异物飞出，对眼睛造成伤害。
无论何时使用压缩空气时，都要戴上保护镜。
注意：●在拆卸前使用蒸汽清洗机或清洗液，彻底清洗变速箱外部。
●如果在安装油底壳时使以前的密封胶进入变速箱，变速箱就会发生故障。
将所有以前的密封胶从变速箱和油底壳中清除，并用清洗液清洗。
12、卸掉油底壳。
检查油底壳内或磁铁体内是否有异物，以判断变速箱的状况。
如果发现了大量的物质，则更换变扭器液力变扭器并认真检查变速箱，看发生这种现象的原因是什么。
（1）离合器磨擦片材料●驱动器盘片与制动带损耗（2）钢（磁铁）●轴承、齿轮与被驱动盘片损耗（3）铝（非磁性）●铝部件损耗13、断开电磁阀接头、接地和变速箱液体温度传感器连接器。
14、拆除油过滤器。
15、从油过滤器上拆除O形圈。
16、按图示所示拆除螺栓。
注：●拆除控制阀体时，应先将手动阀从驻车助力杠杆零件上的端口上拆除。
17、拆除控制阀体。
K1-6变速箱液体温度传感器连接器电磁阀连接器压力控制电磁阀连接器接地油过滤器电磁阀连接器O形圈18、拆除耦合器零件 18、拆除连接件 19、拆除缓冲器零件 20、拆除手动轴 （1） 使用冲头拆除空心定位销。
（2） 拆除手动轴 （3） 从手动轴上拆除O 形圈。
21、拆除驻车连杆杠杆零件。
22、拆除制动带伺服装置零件。
23、使用专用工具拆除油泵。
24、使用塑料锤轻轻一敲，将变扭器外壳拆除。
K1-7驻车助力杠杆零件手动阀阀顶 控制阀体 伺服缸工作缓冲器前进档缓冲器 手动轴手动轴O 形圈 带式伺服装置安装螺栓25、拆除前进档离合器零件26、拆除差速器27、拆除次级齿轮和输出齿轮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二档变速箱维修手册
一、变速箱的部件
1、电磁阀：
电磁阀是控制进气的开关，摁下上面的按钮可以直接控制其开启（此操作需先拔掉连接电磁阀的6pin插头并保证气压足够），从电机侧往发动机侧分别是电磁阀1电磁阀3电磁阀2，对应的气管在气缸上从左往右分别是1,2,3
2、气缸
下图为俯视图，气缸上面一共有4个传感器，3个进气口（序号为黑色123）
a、空档状态
●推挡杆伸出大约一半。
●1号传感器和2号传感器灯同时亮，上位机实时监控档位信号1的值为1，档位信
号2的值为1，其余都为0。
●手动挂空档摁下电磁阀顺序为摁下1摁下3抬起3抬起1。
也可插回电磁阀的6pin
插头，上电即为空档。
b、1挡
●推挡杆完全缩入气缸。
●4号传感器亮，上位机监测档位信号4为1，其余为0。
●手动挂挡摁下3。
c、2挡
●推挡杆完全伸出。
●3号传感器亮，上位机监测档位信号3为1，其余为0。
●手动挂档摁下2。
3、U形叉销子及摆臂
注：图中推杆位置为空档
二、如何判断变速箱出现故障
●闪码（2,4），上位机报变速箱故障
●不能着车，点火时车往前闯
●车速达到挂档条件不挂档
●跳挡
●异响（排除扭转减震器正常的前提下）
三、常见故障及解决方法
1、销子损坏
更换新的销子。
不可用相同直径的螺丝代替，推挡会磨掉螺丝的螺纹，导致推挡距离不够，不能正常挂档。
2、漏气
有漏气声音，检查气管，若气管完好，更换漏气的电磁阀
3、推挡杆错位
销子完好，检查推挡杆上的螺丝是否紧固，若松动，调整推杆位置。
1)取下销子
2)挂到2挡，将摆臂顶到最外，建议使用长木棒等工具，确保摆臂到位
3)摁电磁阀2
4)根据两者错位距离调整U形叉位置
5)再次摁电磁阀2，确保U形叉上的孔和摆臂上的孔完全对正
6)上螺纹胶
4、传感器
确保销子和推杆正常的前提下，手动摁下电磁阀，观察是否有传感器不能正常亮，若有传感器在应该亮的情况下没亮，检查整车控制器端对应的131,133,135,137是否有对地24V电压，若无，更换传感器，若有，则用一块吸铁石（带有磁性的螺丝刀）靠近该传感器，若能亮，调整传感器位置，若不能，更换传感器。
更换传感器需要比2mm细的一字螺丝刀
1)断电。
2)拆下旧传感器。
3)从靠近旧传感器位置剪断连接电线，将电线相同颜色对应接好，缠好胶带。
4)将传感器按原来的方向插入凹槽。
5)手动挂档，换1号传感器2号传感器挂空档，换3号传感器挂2挡，换4号传感器
挂1挡。
6)上电。
7)调整位置，传感器在一段距离范围内能亮，找到这段范围内的中间，固定传感器（与
一般螺丝方向一致）
8)再次手动挂档测试，确保每次挂档传感器都能正常亮。
9)在更换的传感器上及前后凹槽打透明胶。
5、电磁阀
手动摁下一切正常，上电后达到换挡条件无推挡动作，测量电磁阀出线阻值，两pin一组170Ω左右，若阻值不正常，更换电磁阀。
传感器线束
1------------106------------24V
2------------127------------GND
3------------131------------传感器1 4------------133------------传感器2 5------------135------------传感器3 6------------137------------传感器4
电磁阀线束
1------------106------------24V
2------------106------------24V
3------------106------------24V
4------------167------------电磁阀1 5------------168------------电磁阀2 6------------171------------电磁阀3。
