机车整备场管理操作说明
和谐型电力机车检修及整备工作管理办法

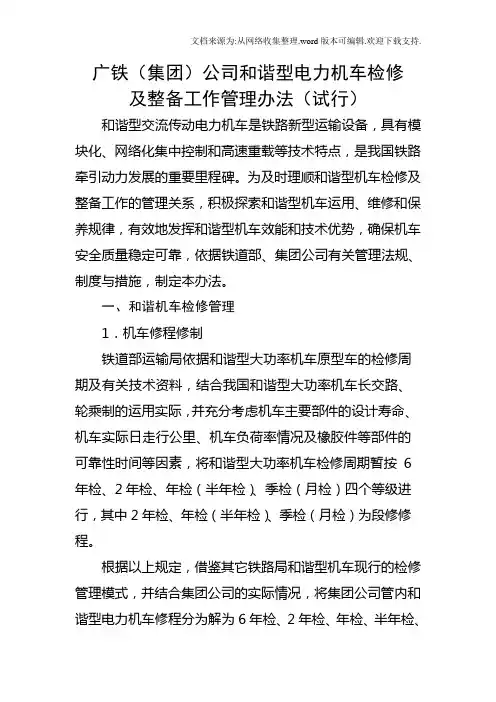

广铁（集团）公司和谐型电力机车检修及整备工作管理办法（试行）和谐型交流传动电力机车是铁路新型运输设备，具有模块化、网络化集中控制和高速重载等技术特点，是我国铁路牵引动力发展的重要里程碑。
为及时理顺和谐型机车检修及整备工作的管理关系，积极探索和谐型机车运用、维修和保养规律，有效地发挥和谐型机车效能和技术优势，确保机车安全质量稳定可靠，依据铁道部、集团公司有关管理法规、制度与措施，制定本办法。
一、和谐机车检修管理1．机车修程修制铁道部运输局依据和谐型大功率机车原型车的检修周期及有关技术资料，结合我国和谐型大功率机车长交路、轮乘制的运用实际，并充分考虑机车主要部件的设计寿命、机车实际日走行公里、机车负荷率情况及橡胶件等部件的可靠性时间等因素，将和谐型大功率机车检修周期暂按6年检、2年检、年检（半年检）、季检（月检）四个等级进行，其中2年检、年检（半年检）、季检（月检）为段修修程。
根据以上规定，借鉴其它铁路局和谐型机车现行的检修管理模式，并结合集团公司的实际情况，将集团公司管内和谐型电力机车修程分为解为6年检、2年检、年检、半年检、季检、月检、趟检共7级。
其中6年检在和谐型大功率机车检修基地完成，2年检在机务段或和谐型大功率机车检修基地完成，其它各级修程均在机务段完成。
（1）检修范围检修范围参照厂方提供的机车《维修保养手册》要求的检修、保养、化验范围执行，更换到期风表、风管，同步进行全面保养、保洁作业。
趟检：为日常入库整备，突出机车走行部、制动机、车顶高压电气设备三项专检，完成机车保养、保洁和临碎修活件的修复。
范围由机务段组织制定报集团公司备案。
月检：主要目的是重要部件检查、检测、性能试验，机车保养、保洁。
范围由机务段组织制定报集团公司备案。
季检：主要目的是维持机车基本性能，重点部件的检查、检测，基本性能试验，部分或全面保养、保洁，原则上要求机车扣车入库进行检修。
范围由机务段组织制定报集团公司备案。
半年检：主要目的是恢复机车基本性能，互换配件检修，部件的全面检查、检测，性能试验，全面保养、保洁，要求机车扣车入库进行检修。
内燃机车机车整备注意事项参考文档
2020/4/6
7
防止列车及机车溜走应采取的措施
(1) 列车在沿途各站停车,调小机车在车站停留时,不论在 任何情况下,乘务员必须坚守岗位,有人看守机车。 (2) 列车进站停车时,必须施行制动后的保压。 (3) 停放在机车库或折返段内的机车,单独制动阀应施行制 动并拧紧手制动机。机车要锁好车门,除整备线和检修库内 各线外,其他所有停放的机车均应设置止轮器。
2020/4/6
17
2020/4/6
6
移动机车前及通过特殊线路时注意事项
移动机车前,应加强联系,确认机车下部及两侧无作业人 员,止轮器已撤除,手制动已缓解,并鸣笛后方可动车。
通过站段管内或其他特殊规定的线路(卸车栈桥）时,应 认真确认线路道岔开通状态,并注意邻线车辆以及工作 人员的动向,执行要道还道制度,严守限制速度,并不得 将身体探伸门窗以外,以防与建筑物、卸车扶梯、碰撞， 造成伤害。
灭弧罩,及时消除接地、短路和虚接等故障,严禁擅自敷设电
气设备及导线。
(9) 熔焊作业不应与换油、补油和用有机溶剂清洗等工作同
时进行。
(10）行车中禁止机车两侧开门,防止带入外部火种。
(11) 灭火器应放在固定位置,并保证其性能良好。机车乘务
员应熟知灭火器的有关知识和使用方法。
2020/4/6
15
检修作业中,要遵守哪些防火规定?
2020/4/6
16
内燃机车发生火灾时,司机应做到哪些?
（1）将司机控制器的手柄放在零位。 （2）尽可能将机车停在安全和便于救火的地方，并立即停 车，断开蓄电池电源，拉下总控开关。 （3）停在坡道上时,应使列车制动或拧紧手制动机,并打好 止轮器。 （4）机车电器设备着火时,可使用二氧化碳、1211灭火器； 若柴油机及油着火,确认与电器无关时,可用干粉灭火器灭 火。 （5）火灾扑灭后,应仔细检查机车设备损坏程度,如确认能 够继续运行时,应将损坏的处所妥善处理好后方可维持运行。 如无法处理时,应及时请求救援。 （6）如火灾无法扑灭时应立即向消防部门报警。
整备场牵车作业指导书
3、牵车到达指定作业点
1、牵车到达指定作业位置时，地面牵车人员呼唤“好了”，看道制动人员立即制动停车。
2、地面牵车人员取出牵车线放于指定位置,随即竖立道心禁动牌。
3
作业后牵车出库准备
牵车棒、口哨
1、试车司机确认机车中部状态。
1、试验小闸作用良好，小闸处于缓解状态。
5、确认机车处于缓解状态,前方股道限界无人、无异物。
2、地面牵车人员检查机车联挂状态。
1、检查入库道心禁动牌平卧于股道之间。
2、检查待入库机车的车钩状态,从到达场向作业场牵车最多不能超过两台SS3机车(一台SS4机车).
3、确认牵车线接入的牵车插座正确，触头作用良好，牵车线绝缘状态良好。
2
作业前牵车入库
直流电力机车整备场牵车
作业指导书
直流机车牵车作业指导书
编号:
版本：201309
系统：牵车
部件:直流机车
适用范围：整备场直流机车
作业工种:电力机车钳工
作业工装：
牵车电源、牵车棒、口哨。
作业材料:
编制依据:
整备车间牵车作业安全操作规程。
安全风险提示:
1。确认机车各部无人作业。
2.必须2人同时作业。
3.机车空气制动系统作用良好。
作业流程图
2、注意周围情况，遇紧急情况随时制动停车.
3、试车司机确认前方股道限界内无人、无异物.
3、牵车到达出发场
1、牵车到达出发场时，地面牵车人员呼唤“好了”，试车司机立即制动停车。
2、地面牵车人员取出牵车线放于指定位置。
3、从作业场向出发场牵车时必须保证过标,然后试车司机恢复库用开关于运用位。
4、若两台机车同时牵出必须保证两台机车全部牵车过标。
整备车间管理制度

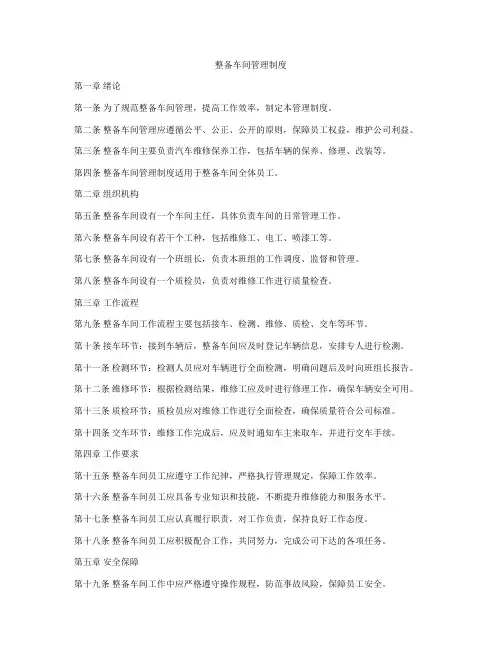

整备车间管理制度第一章绪论第一条为了规范整备车间管理，提高工作效率，制定本管理制度。
第二条整备车间管理应遵循公平、公正、公开的原则，保障员工权益，维护公司利益。
第三条整备车间主要负责汽车维修保养工作，包括车辆的保养、修理、改装等。
第四条整备车间管理制度适用于整备车间全体员工。
第二章组织机构第五条整备车间设有一个车间主任，具体负责车间的日常管理工作。
第六条整备车间设有若干个工种，包括维修工、电工、喷漆工等。
第七条整备车间设有一个班组长，负责本班组的工作调度、监督和管理。
第八条整备车间设有一个质检员，负责对维修工作进行质量检查。
第三章工作流程第九条整备车间工作流程主要包括接车、检测、维修、质检、交车等环节。
第十条接车环节：接到车辆后，整备车间应及时登记车辆信息，安排专人进行检测。
第十一条检测环节：检测人员应对车辆进行全面检测，明确问题后及时向班组长报告。
第十二条维修环节：根据检测结果，维修工应及时进行修理工作，确保车辆安全可用。
第十三条质检环节：质检员应对维修工作进行全面检查，确保质量符合公司标准。
第十四条交车环节：维修工作完成后，应及时通知车主来取车，并进行交车手续。
第四章工作要求第十五条整备车间员工应遵守工作纪律，严格执行管理规定，保障工作效率。
第十六条整备车间员工应具备专业知识和技能，不断提升维修能力和服务水平。
第十七条整备车间员工应认真履行职责，对工作负责，保持良好工作态度。
第十八条整备车间员工应积极配合工作，共同努力，完成公司下达的各项任务。
第五章安全保障第十九条整备车间工作中应严格遵守操作规程，防范事故风险，保障员工安全。
第二十条整备车间应定期开展安全培训，提高员工安全意识，减少安全隐患。
第二十一条整备车间应配备必要的安全设施，保障员工工作环境舒适安全。
第六章管理制度第二十二条整备车间管理应建立健全制度，完善规章制度，提高管理水平。
第二十三条整备车间应建立考核机制，对员工绩效进行评估，激励优秀员工。
电力机车运用与规章-机车整备作业基础知识
三、机车清洁、防寒与防火
电力机车的防火
电力机车火灾主要原因： 1. 外来货源； 2. 电气火花； 3. 电气装置过热、烧损，电路短路着火； 4. 机械装置过热、烧损、碰撞产生火花； 5. 燃油或闸瓦摩擦产生过热、火花； 6. 电气设备使用不当或违章使用。
谢谢
二、机车整备给油及补砂
机车整备补砂
1.撒沙装置作用良好，砂管的撒砂量均应调整到 2~3kg/min；
2.砂管距轨面高30~55mm，砂管距离动轮踏面 15~30mm；
3.砂子要经过干燥处理，粒度要均匀，成分要符合规定 要求。
目录
一 机车整备作业的内容 二 机车整备给油及补砂 三 机车清洁、防寒与防火
三、机车清洁、防寒与防火
电力机车的防寒
5. 总风缸排水阀的胶垫更换为金属垫，并包扎防寒； 6. 蓄电池电解液密度调整为1.2~1.22g/cm3； 7. 压缩机更换为冬季油，同时清洗空气压缩机油底壳； 8. 机车冬季运行中，应坚持排放总风缸中的凝结水，经 常检查干燥器的工作状态，防止因干燥器故障造成总风缸无 法充风。
一、机车整备作业的内容
整备作业的范围
4.按作业程序、标准对机车进行检查、给油和自检自修 作业；高低压试验；制动机试验。
5.进行机车无线调度通信设备、机车信号机、列车运行 监控记录装置试验，并将其置于正常工作状态。
目录
一 机车整备作业的内容 二 机车整备给油及补砂 三 机车清洁、防寒与防火
二、机车整备给油及补砂
对机车整备作业的要求，一是作业的质量，二是作业的 时间。
一、机车整备作业的内容
整备作业的范围
1.了解接班机车的维修情况和机车技术状态。 2.按规定补充各种润滑油脂和工作油。 3.按规定补足质量良好的机车用砂，并试验撒沙作用良好 。 4.按作业程序、标准对机车进行检查、给油和自检自修作 业；高低压试验；制动机试验。
机车整备管理规定制度范本
机车整备管理规定制度范本第一章总则第一条为了加强机车整备管理，确保机车安全、高效运行，根据《铁路机车车辆安全管理条例》和《铁路机车车辆维修管理规定》等法律法规，制定本规定。
第二条本规定适用于我国铁路机车整备管理工作，包括机车整备管理的组织、任务、要求、程序等内容。
第三条机车整备管理应遵循安全第一、预防为主、综合治理、科学管理的原则，确保机车安全、高效、节能运行。
第四条机车整备管理工作应由各级铁路机车车辆管理部门负责，各级机车车辆维修企业应按照规定的任务和要求，做好机车整备工作。
第二章机车整备管理组织第五条铁路机车车辆管理部门应设立机车整备管理科（室），负责机车整备管理的组织、协调、监督等工作。
第六条机车整备管理科（室）应配备相适应的专业技术人员，负责机车整备管理的日常工作。
第七条机车整备管理科（室）应建立健全机车整备管理制度，加强对机车整备管理工作的指导和监督。
第三章机车整备任务和要求第八条机车整备任务包括：（一）日常整备：包括机车清洁、检查、保养、故障排除等工作；（二）定期整备：按照规定的周期和项目，对机车进行全面检查、保养、维修等工作；（三）临修整备：对发生故障的机车进行紧急修复；（四）专项整备：根据机车运行情况，对特定项目进行集中修复和改造。
第九条机车整备工作要求：（一）严格按照机车整备规程和作业指导书进行操作；（二）保证机车整备质量，确保机车安全、高效运行；（三）做好机车整备记录，及时上报有关信息；（四）加强机车整备设备、工具、材料的管理，确保其安全、适用、可靠。
第四章机车整备程序第十条机车整备程序分为：（一）日常整备：按照日常整备规程进行；（二）定期整备：按照定期整备计划进行；（三）临修整备：根据故障情况，制定临修方案，报批后进行；（四）专项整备：根据专项整备计划，组织有关单位进行。
第十一条机车整备前，应进行安全和技术交底，明确机车整备任务、要求、程序等内容。
第十二条机车整备过程中，应严格执行安全规程和操作规程，确保人身安全和设备安全。
机车整备作业的安全管理规定
机车整备作业的安全管理规定机车整备作业的安全管理规定一、机车出、入整备场及场内移动作业1.入库机车按《大东站行车细则》执行。
2.出库机车按《大东机务运转整备行车细则》执行。
3.机车移动前，应加强联系，确认机车下部及两侧无作业人员，无止轮器并鸣笛后方可动车。
4.在整备场内动车时，必须由副司机带道引导机车，速度不得超过每小时5公里。
5.机车移动时，时刻注意临线机车、车辆以及作业人员的动向，并不得将身子探伸门窗以外。
6.机车移动中，任何人员不得在走板或走廊上作业；任何人员不得以车代步。
7.机车移动中，严禁作业人员飞乘、飞降。
8.机车在整备场内转线时，严格执行要道还道制度。
二、机车加油作业1.机车加油期间，实行油料管理人员全过程监护制度。
2.在加油安全区域内，（以加油机、加油车）为中心的半径30米）加强防火管理，禁止吸烟和各种动火作业。
3.油罐车在给机车加油前，驾驶人员负责按规定联结接地保护地线，确保防护良好到位。
4.加油过程中如出现油料洒漏，要及时清理干净，严禁使用化纤织物擦拭。
5.机车加油期间，乘务员不准离岗，做好机车防溜等安全措施。
6.机车加油期间，作业人员严禁接打手机。
7.机车加油期间，在加油区域内严禁非作业人员进入。
8.机车加油期间，在加油安全区域内，禁止作业人员脱、穿、拍打衣服。
9.机车加油地点，设置醒目的禁火安全警示标志并画设禁火区域标志线。
10.如遇大风、电闪、雷击恶劣天气时，停止机车加油作业。
11.机车加油地点，应保持消防通道畅通。
三、机车上砂、上水及领取润滑油等作业1.乘务员领取油脂、材料时，进入库房严禁吸烟。
2.内燃机车加注冷却水作业时，作业人员注意防止滑倒摔伤。
四、擦拭机车及给油作业1.副司机、司炉离开司机室进行机车给油时，应告知司机。
司机不经联系确认，不得试闸、动车，以防止碰伤、挤伤。
2.给油作业时，禁止将工具放在走行部、机械部各处。
3.在擦车作业时，应站稳防止摔伤。
4.擦车应使用规定的棉布，棉布放于规定地点，不得随手乱丢，以防火灾发生。
机车整备作业的安全管理规定
机车整备作业的安全管理规定一、机车出、入整备场及场内移动作业1.入库机车按《大东站行车细则》执行。
2.出库机车按《大东机务运转整备行车细则》执行。
3.机车移动前，应加强联系，确认机车下部及两侧无作业人员，无止轮器并鸣笛后方可动车。
4.在整备场内动车时，必须由副司机带道引导机车，速度不得超过每小时5公里。
5.机车移动时，时刻注意临线机车、车辆以及作业人员的动向，并不得将身子探伸门窗以外。
6.机车移动中，任何人员不得在走板或走廊上作业；任何人员不得以车代步。
7.机车移动中，严禁作业人员飞乘、飞降。
8.机车在整备场内转线时，严格执行要道还道制度。
二、机车加油作业1.机车加油期间，实行油料管理人员全过程监护制度。
2.在加油安全区域内，（以加油机、加油车）为中心的半径30米）加强防火管理，禁止吸烟和各种动火作业。
3.油罐车在给机车加油前，驾驶人员负责按规定联结接地保护地线，确保防护良好到位。
4.加油过程中如出现油料洒漏，要及时清理干净，严禁使用化纤织物擦拭。
5.机车加油期间，乘务员不准离岗，做好机车防溜等安全措施。
6.机车加油期间，作业人员严禁接打手机。
7.机车加油期间，在加油区域内严禁非作业人员进入。
8.机车加油期间，在加油安全区域内，禁止作业人员脱、穿、拍打衣服。
9.机车加油地点，设置醒目的禁火安全警示标志并画设禁火区域标志线。
10.如遇大风、电闪、雷击恶劣天气时，停止机车加油作业。
11.机车加油地点，应保持消防通道畅通。
三、机车上砂、上水及领取润滑油等作业1.乘务员领取油脂、材料时，进入库房严禁吸烟。
2.内燃机车加注冷却水作业时，作业人员注意防止滑倒摔伤。
四、擦拭机车及给油作业1.副司机、司炉离开司机室进行机车给油时，应告知司机。
司机不经联系确认，不得试闸、动车，以防止碰伤、挤伤。
2.给油作业时，禁止将工具放在走行部、机械部各处。
3.在擦车作业时，应站稳防止摔伤。
4.擦车应使用规定的棉布，棉布放于规定地点，不得随手乱丢，以防火灾发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机车整备场管理操作说明
1．功能简介
机车整备场管理主要完成《机车整备场管理信息系统》(LYMIS)使用前的系统各项基础参数设置、机车入库—出库整备作业全过程的记录及各项整备作业信息的动态检索和查询功能。
2．流程简介
主界面登陆地址：HTTP://10.190.133.22:8000/JCZB/userqx/index.do I、机车入库时
闸楼操作员在主界面整备场区域分布图上选择整备场名称
选中整备
场名称
进入整备场示意图界面，进行机车入库及出库登记操作。
整备场示意图样式如下：
II、整备场示意图元素组成
红色机车代表在整备机车。
蓝色机车代表可运用机车。
灰色或紫色机车代表在修机车。
该机车样式代表单机车入库整备。
该机车代表双机车入库整备。
机车顶部无电线代表内燃机车，有电线代表电力机车。
s
III、机车入库操作
（1）首先把鼠标移动到入库机车即将停放的股道位置上。
（鼠标停放最加位置：鼠标箭头顶端刚好越过股道线2个象素点处，如果箭头太过高于股道将不能正常选中股道位置）。
（2）单击鼠标右键即可弹出功能列表，然后选中列表中首项
，弹出“机车出入库登记表”对话框页面。
(3)在“机车出入库登记表”中添加机车出入库信息，机车为必添内容；分类、整备场名称、股道及顺位为系统自动赋值，不需要自行更改否则会导致录入信息无法准确的显示在该整备场示意图内。
(4)添加入库信息内容后，点击完成机车入库登记，该机车即可显示在整备场示意图上。
IV、录入方式介绍
机车：输入机车号，系统会弹出下拉列表供机车选择。
时间：选择日期功能按钮，弹出日期及时间选择窗口。
选择相应日期（默认为系统当前日期），需要更改时间时，在时间框内选中需要更改的时间数字如：改为
，回车即可完成日期录入。
V、机车出库操作
（1）把鼠标箭头移动到整备场示意图上即将出库的机车位置，鼠标
左键点击该机车，此时被选中机车为状态。
（2）点击鼠标右键（由于每格10秒钟系统会自动刷新场图内容，因此当刷新时被选中的机车会恢复到未被选中状态，当遇到此情况时，重新选中出库机车即可）。
（3）在弹出的功能列表中选中出库功能
（4）弹出“机车出入库信息表”。
（5）如不需要补充出库机车信息，直接点击即可，需要则补全出库信息内容，录入方式同入库一致。
“机车出入库登记表”使用者为各整备场闸楼记录员，除此之外在整备场示意图上还可进行调车作业，该功能使用者为各整备场外勤记录员。
VI、调车作业方式（即场内移动方式）
（1）鼠标左键选中拖放移动机车，被选中的机车为状态。
（2）将鼠标移动到目标位置
（注：鼠标箭头顶端定位在股道上方2个象素位置处），点击鼠标右键。
VII、删除机车
当操作员误输入入库机车信息内容时，通过“删除机车”功能，可删除相关机车信息内容，删除方式如下：
（1）鼠标左键选中删除机车，被选中的机车为状态。
（2）鼠标右键点击机车，弹出功能列表。
（3）在功能列表中选中“删除机车”项。
（4）弹出删除确认对话框
（5）选择“是”完成机车及相关删除功能。
VIII、机车转入修程状态
机车修程包括小修、小辅修、中修、大修等，该功能的操作者为各整备场机调人员。
转入修程状态方式：
（1）鼠标左键选中需要转入修程的机车。
（2）在功能列表中选中“机车转入状态”项
（3）。
（4）在弹出的页面中选则修别。
（5）点击按钮即可完成，此时约10秒钟该机车在整备场示意图中消失。
各整备点快捷方式查询：
1 点击整备机车自动统计当前整备场中整备机车数据
列表菜单如下：
2 点击运用机车自动统计当前整备场中运用机车数据
列表菜单如下：
3 点击在修机车自动统计当前整备场中在修机车数据
列表菜单如下：
选择完成机车修成：
4点击备用机车自动统计当前整备场中备用机车数据
列表菜单如下：
选择机车备用转出：
机车整备作业状态
5点击整备服务进行批量机车服务项目登记
如图
（1）在当前整备场中信息查询点击
（2）在弹出界面的左侧选中菜单栏中的“整备管理”
（3）在下拉列表中选择“机车出入库信息查询”。
查询当前整备场中机车出入库信息
（4）点击“机车整备作业登记表”；查询当前整备场中所有机车的移动情况
（5）点击“机车历史库内作业查询”；查询当前整备场中所有作业服务内容。
（6）点击“机车整备服务项目统计”；根据服务项目次数等自动统计数据汇总。
（7）点击“整备服务项目”；根据所添加的服务项目，自动统计各整备点的服务项目次数；
3．系统维护
该模块是用来设置机车整备场管理系统使用前的基本参数，包括“整备场图形上传”、“机务段字典维护”、“机车修程状态字典维护”、“机车整备服务项目维护”、“机车库内作业编码维护”及“IP对应整备场维护”八项功能。
（1）使用整备场图形操作页面之前首先需要通过“整备
场图形上传”功能上传整备场底图，上传方式在“模
板编辑器操作说明”中已介绍。
（2）“机务段字典维护”功能是用来设置机务段，其中
包括段代码点击按钮，在弹出页面中输入机
务段代码，以及段名称，
（3）“机车状态字典”功能是用来设置机车修程状态的如图
点击“添加”
（4）“服务项目字典”功能是用来为批量进行服务项目操作时，提供服务选项。
如图：
点击“添加”
填入显示次序，服务项目，类别，类别编码，作业编码。
（5）“IP对应整备场设置”功能是用来与整备场之间的
对应关系，一个机务段都包括哪几个整备场，设置
方式如下：
选择某个机务段名称后面添加整备场，弹出“机务段对应整备场范围设置”页面。
如图
在需要对应的整备场单选框内打钩，并确定即可。
（4）“整备场字典维护”
该功能供整备场整备点维护
如图
选择添加
在单选框内选择机务段
填入整备场名称，以及机务段段码即可。
“管理权限”系统自动分为三个权限
如图
“用户对应权限设置”：为单个人设置不同的操作，浏览权限等；。
