吊车钢丝绳选用口诀 (1)
一、经验判断拉力诗
破断拉力记为吨，
钢丝直径用英分；
直径平方被二除，
即为破断拉力数。
二、经验安全拉力诗
钢绳直径用英分，
安全拉力记为吨；
直径数值自平方，
缩少十倍安全量。
三、两根钢绳拉力诗
两根钢绳挂一钩，绳与平面有角度；角度变小拉力大，角度变大拉力小；角度三十两相等，角度六十比物轻；四五六十选角度，角度九十力平分。
四、四根钢绳拉力诗
四根钢绳挂一钩，绳与平面有角度；角度变小拉力大，张力曲线要记住；四五六十当中定，张力定后算单根。
吊车钢丝绳选择验算
一般来说起重作业可采用GB/TB8918-1996《钢丝绳》中6X19 和6X37钢丝绳。
1.钢丝绳实际受力计算当被起吊物体重量一定时，钢丝绳与铅垂线的夹角a 愈大，吊索所受的拉力愈大；或者说，吊索所受的拉力一定时，起重量随着a 角的增大而降低。
P ——每根钢丝绳所受的拉力（N ）； Q ——起重设备的重力（N ）； n ——使用钢丝绳的根数； a ——钢丝绳与铅垂线的夹角。
2.钢丝绳绳径选择选择钢丝绳直径时，一般可根据钢丝绳受到的拉力（即许用拉力P ），求出钢丝破断拉力总和ΣS 0，再查表找出相应的钢丝绳直径。
如所用的是旧钢丝绳，则以上所求得的许用拉力P 应根据绳的新旧程度，乘以0.4～0.7的系数。
钢丝绳的容许拉力可按下式计算：K S P ∑=0α （1-2） 式中P ——钢丝绳的容许拉力（kN ）；ΣS 0——钢丝绳的钢丝破断拉力总和（k N）；a ——考虑钢丝绳之间荷载不均匀系数，对6×19、6×37、6×61钢丝绳，a 分别取0.85、0.82、0.80；K ——钢丝绳使用安全系数。
见下表P= Q ncosa钢丝绳在相同直径时，股内钢丝越多，钢丝直径越细，则绳的挠性也就愈好，易于弯曲；但细钢丝捻制的绳不如粗钢丝捻制的绳耐磨损。
因此，不同型号的钢丝绳，其使用范围也有所不同。
6×19+1钢丝绳一般用作缆风绳、拉索，即用于钢绳不受弯曲或可能遭受磨损的地方；6×37+1钢丝绳一般用于绳子承受弯曲场合，常用于滑轮组中，作为穿绕滑轮组起重绳，也可作为吊装使用等；6×61+1钢丝绳用于滑轮组和制作千斤绳（吊索）以及绑扎吊起重物等。
在已知钢丝绳实际拉力P 0时，则可按下式估算钢丝绳直径：1.0Pd ≥ 式中 d ——钢丝绳直径（mm ）P 0——钢丝绳实际承受的最大拉力（N ）根据以上的原则，通过计算来进行钢丝绳的选择： 根据分割块的重量，已知最大分割块重量为30t ，安全系数取6，选取6×37+1钢丝绳，假设吊装角度为45度，可知每根钢丝绳所受的拉力KNn Q P 05.1062/241030cos 4=⨯⨯==α;钢丝绳的容许破坏应力为KS P ∑=α，因此可得出钢丝绳的破断拉力∑0S=P*K/α=106.05*6/0.82=776KN6X37钢丝绳的破断拉力查表可知，直径可选用36.5，钢丝抗拉强度选用1700MPa，钢丝破断总力=856KN>776KN，满足要求。

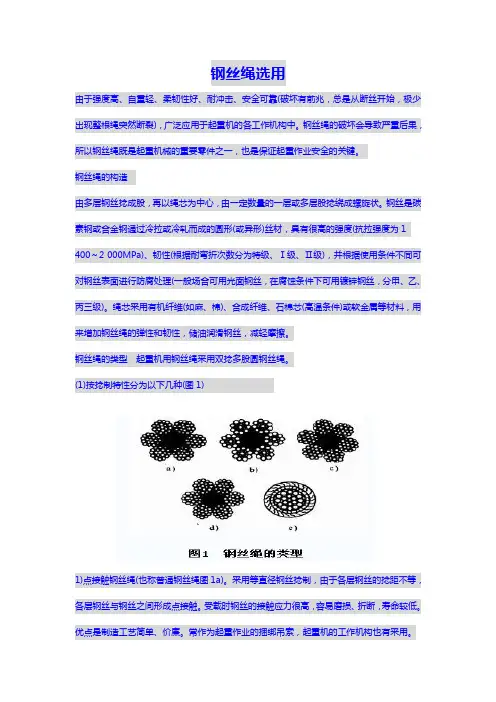

钢丝绳的选用
钢丝绳选用由于强度高、自重轻、柔韧性好、耐冲击、安全可靠(破坏有前兆，总是从断丝开始，极少出现整根绳突然断裂)，广泛应用于起重机的各工作机构中。
钢丝绳的破坏会导致严重后果，所以钢丝绳既是起重机械的重要零件之一，也是保证起重作业安全的关键。
钢丝绳的构造由多层钢丝捻成股，再以绳芯为中心，由一定数量的一层或多层股捻绕成螺旋状。
钢丝是碳素钢或合金钢通过冷拉或冷轧而成的圆形(或异形)丝材，具有很高的强度(抗拉强度为1 400～2 000MPa)、韧性(根据耐弯折次数分为特级、Ⅰ级、Ⅱ级)，并根据使用条件不同可对钢丝表面进行防腐处理(一般场合可用光面钢丝，在腐蚀条件下可用镀锌钢丝，分甲、乙、丙三级)。
绳芯采用有机纤维(如麻、棉)、合成纤维、石棉芯(高温条件)或软金属等材料，用来增加钢丝绳的弹性和韧性，储油润滑钢丝，减轻摩擦。
钢丝绳的类型起重机用钢丝绳采用双捻多股圆钢丝绳。
(1)按捻制特性分为以下几种(图1)1)点接触钢丝绳(也称普通钢丝绳图1a)。
采用等直径钢丝捻制，由于各层钢丝的捻距不等，各层钢丝与钢丝之间形成点接触。
受载时钢丝的接触应力很高，容易磨损、折断，寿命较低。
优点是制造工艺简单、价廉。
常作为起重作业的捆绑吊索，起重机的工作机构也有采用。
2)线接触钢丝绳(图1b、c、d)。
采用直径不等的钢丝捻制，将内外层钢丝适当配制，使不同层钢丝与钢丝之间形成线接触。
这样，在受载时钢丝的接触应力降低。
线接触钢丝绳承载力高、挠性好、寿命较长，常用有瓦林吞型(粗细式W，图1b)，西鲁型(外粗型X，图1c)，填充型(密集型T，图1d)等。
《起重机设计规范》推荐使用，在起重机的工作机构中得到广泛应用。
3)面接触钢丝绳(也称密封钢丝绳，图1e)。
通常以圆钢丝为股芯，最外一层或几层采用异形断面的钢丝，用挤压方法绕制而成。
其特点是，表面光滑、挠性好、强度高、耐腐蚀，但制造工艺复杂，价高，起重机上很少使用。
缆索起重机和架空索道的承载索必须采用。

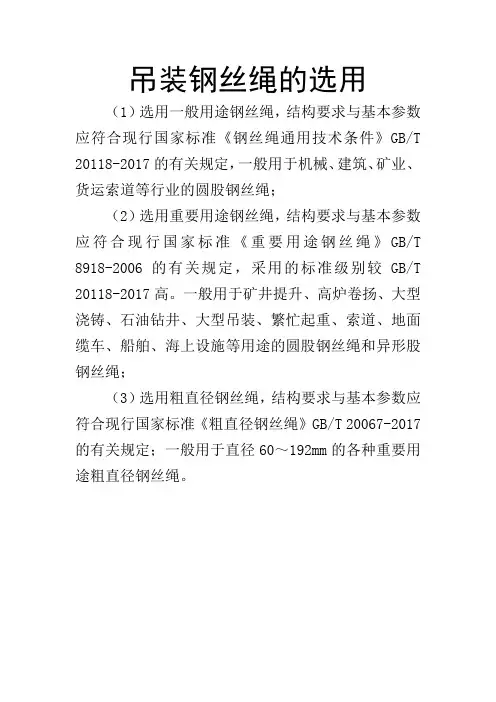

吊装钢丝绳的选用
吊装钢丝绳的选用
（1）选用一般用途钢丝绳，结构要求与基本参数应符合现行国家标准《钢丝绳通用技术条件》GB/T 20118-2017的有关规定，一般用于机械、建筑、矿业、货运索道等行业的圆股钢丝绳；
（2）选用重要用途钢丝绳，结构要求与基本参数应符合现行国家标准《重要用途钢丝绳》GB/T 8918-2006的有关规定，采用的标准级别较GB/T 20118-2017高。
一般用于矿井提升、高炉卷扬、大型浇铸、石油钻井、大型吊装、繁忙起重、索道、地面缆车、船舶、海上设施等用途的圆股钢丝绳和异形股钢丝绳；
（3）选用粗直径钢丝绳，结构要求与基本参数应符合现行国家标准《粗直径钢丝绳》GB/T 20067-2017的有关规定；一般用于直径60～192mm的各种重要用途粗直径钢丝绳。
起重吊装钢丝绳的选用.doc
起重吊装钢丝绳的选用一钢丝绳类型及选用：表 1-8 序号钢丝绳类型一般适宜选用的场合1 6×19+1 钢丝绳用作缆风绳、拉索，即用于钢绳不受弯曲或可能遭受磨损的地方2 6×37+1 钢丝绳用于滑车组中，即绳子承受弯曲时采用，作为穿绕滑车组起重绳等36×61+1 钢丝绳用于滑车组和制作千斤绳（吊索）以及绑扎吊起构件（重物）二钢丝绳的受力及安全系数钢丝绳的受力计算表 1-9钢丝绳的容许拉力，可由下式求得：T= c ×P/K (N)式中： P——产品规格所保证或试验所得的钢丝绳破断拉力（N），如 P 采用钢丝破断拉力总和，则须乘“换算系数” ；K ——钢丝绳的安全系数，可按表1-10 采用c—钢丝绳的换算系数钢丝绳的安全系数K 表 1-10 使用情况K 值使用情况K 值用于缆风绳 3.5 用作千斤绳，无弯曲时6~7 用于手动起重设备 4.5 用作绑扎的千斤绳8~ 10 用于机动起重设备5~ 6 用于载人的提升机14换算系数 c 按钢丝绳规格而定：表 1-11 钢丝绳规格6×19+1 6×37+1 6×61+1换算系数 c 0.85 0.82 0.80钢丝绳的钢丝强度，按国家标准（GB1102-74 ）规定分为五级，即1400、1550 、 1700、1850 和 2000（ MPa）。
对钢丝绳在不同公称抗拉强度时的容许拉力，可按下表换算求得：强度换算系数1400→ 1550MPa 1400→1700a 1400 → 1850MPa 1400→ 2000MPa1.107 1.215 1.321 1.429以上算例系按新绳为准，如所用为旧钢丝绳，则求得的容许拉力应根据绳的新旧程度，乘以 0.4~ 0.75 的系数。
附表：附表 1 钢丝绳容许拉力查用表表 1-12附表 2 钢丝绳主要技术规格表 1-13附表： 1钢丝绳容许拉力查用表表 1-126×19+1 钢丝绳容许拉力直径（ mm）钢丝总断参考质钢丝绳公称抗拉强度为1400MPa 时面积量 (kg/ 破断拉力（ kN ）安全系数 K 在下列数值时的容（ mm2）100m) 许拉力（ kN ）钢丝绳钢丝钢丝破断整根绳的K=3.5 K=5 K=8 K=10拉力总和破断拉力6.2 0.4 14.32 13.53 20.0 17.0 4.9 3.4 2.1 1.77.7 0.5 22.37 21.14 31.3 26.6 7.6 5.3 3.3 2.79.3 0.6 32.22 30.45 45.1 38.3 10.9 7.7 4.8 3.811.0 0.7 43.85 41.44 61.3 52.1 14.9 10.4 6.5 5.212.5 0.8 57.27 54.12 80.1 68.1 19.5 13.6 8.5 6.814.0 0.9 72.49 68.50 101.0 85.8 24.5 17.2 10.7 8.615.5 1.0 89.49 84.57 125.0 106.3 30.4 21.3 13.3 10.717.0 1.1 108.28 102.3 151.5 128.8 36.8 25.8 16.1 12.918.5 1.2 128.87 121.8 180.0 153.0 43.7 30.6 19.1 15.320.0 1.3 151.24 142.9 211.5 179.8 51.4 36.0 22.5 18.021.5 1.4 175.40 165.8 245.5 208.6 59.6 41.7 26.1 20.923.0 1.5 201.35 190.3 281.5 239.3 68.4 47.9 29.9 23.924.5 1.6 229.09 216.5 320.5 272.4 77.8 54.5 34.1 27.2 26.0 1.7 258.63 244.4 362.0 307.7 87.9 61.5 38.5 30.8 28.0 1.8 289.95 274.0 405.5 344.7 98.5 68.9 43.1 34.5 31.0 2.0 357.96 338.3 501.0 425.9 121.7 85.2 53.2 42.6 34.0 2.2 433.13 409.3 606.0 515.1 147.2 103.0 64.4 51.5 37.0 2.4 515.46 487.1 721.5 613.3 175.2 122.7 76.7 61.3 40.0 2.6 604.95 571.7 846.5 719.5 205.6 143.9 89.9 72.0 43.0 2.8 701.60 653.0 982.0 834.7 238.5 166.9 104.3 83.5 46.0 3.0 805.41 761.1 1125.0 956.3 273.2 191.3 119.5 95.6续上表6×37 +1 钢丝绳容许拉力直径（ mm）钢丝总断参考质钢丝绳公称抗拉强度为1400MPa 时面积量 (kg/ 破断拉力（ kN ）安全系数 K 在下列数值时的容（ mm2）100m) 许拉力（ kN ）钢丝绳钢丝钢丝破断整根绳的K=3.5 K=5 K=8 K=10拉力总和破断拉力8.7 0.4 27.88 26.21 39.0 32.0 9.1 6.4 4.0 3.2 11.0 0.5 43.59 40.96 60.9 49.9 14.3 10.0 6.2 5.0 13.0 0.6 62.74 58.98 87.8 72.0 20.6 14.4 9.0 7.2 15.0 0.7 85.39 80.27 119.5 98.0 28.0 19.6 12.3 9.8 17.5 0.8 111.53 104.8 156.0 127.9 36.6 25.6 16.0 12.8 19.5 0.9 141.16 132.7 197.5 161.9 46.3 32.4 20.2 16.2 21.5 1.0 174.27 163.8 243.5 199.7 57.1 39.9 25.0 20.0 24.0 1.1 210.87 198.2 295.0 241.9 69.1 48.4 30.2 24.2 26.0 1.2 250.95 235.9 351.0 287.8 82.2 57.6 36.0 28.8 28.0 1.3 294.52 276.8 412.0 337.8 96.5 67.6 42.2 33.8 30.0 1.4 341.57 321.1 478.0 391.9 112.0 78.4 49.0 39.2 32.5 1.5 392.11 368.6 548.5 449.8 128.5 89.9 56.2 45.0 34.5 1.6 446.13 419.4 624.5 512.1 146.3 102.4 64.0 51.2 36.5 1.7 503.64 473.4 705.0 578.1 163.2 115.6 72.3 57.8 39.0 1.8 564.63 530.8 790.0 647.8 185.1 129.6 81.0 64.8 43.0 2.0 697.08 655.3 975.5 799.9 228.5 150.0 99.9 80.0 47.5 2.2 843.47 792.9 1180.0 967.6 276.5 193.5 121.0 96.8 52.0 2.4 1003.80 943.6 1405.0 1152.1 329.2 230.4 144.0 115.2 56.0 2.6 1178.07 1107.4 1645.0 1348.9 385.5 269.8 168.6 134.9 60.5 2.8 1366.28 1284.3 1910.0 1566.2 447.5 313.2 195.8 156.6 65.0 3.0 1568.43 1474.3 2195.0 1799.9 514.3 359.9 225.0 180.0续上表6×61 +1 钢丝绳容许拉力直径（ mm）钢丝总断参考质钢丝绳公称抗拉强度为1400MPa 时面积量 (kg/ 破断拉力（ kN ）安全系数 K 在下列数值时的容（ mm2）100m) 许拉力（ kN ）钢丝绳钢丝钢丝破断整根绳的K=3.5 K=5 K=8 K=10拉力总和破断拉力11.0 0.4 45.97 43.21 64.3 51.4 14.7 12.3 6.4 5.1 14.0 0.5 71.83 67.52 100.5 80.4 22.9 16.1 10.1 8.0 16.5 0.6 103.43 97.22 144.5 115.6 33.0 23.1 14.5 11.6 19.5 0.7 140.78 132.3 197.0 157.6 45.0 31.6 19.7 15.8 22.0 0.8 183.88 172.8 257.0 205.6 58.7 41.1 25.7 20.6 25.0 0.9 232.72 218.8 325.5 261.4 74.4 52.1 32.6 26.0 27.5 1.0 287.31 270.1 402.0 321.6 91.9 64.3 40.2 32.2 30.5 1.1 347.65 326.8 486.5 389.2 111.2 77.8 48.7 38.9 33.0 1.2 413.73 388.9 579.0 463.2 132.3 92.6 57.9 46.3 36.0 1.3 485.55 456.4 679.5 543.6 155.3 108.7 68.0 54.4 38.5 1.4 563.13 529.3 788.0 630.4 180.1 126.1 78.8 63.1 41.5 1.5 646.45 607.7 905.0 724.0 206.9 144.8 90.5 72.4 44.0 1.6 735.51 691.4 1025.0 820.0 234.3 164.0 102.5 82.0 47.0 1.7 830.33 780.5 1160.0 928.0 265.1 185.6 116.0 92.8 50.0 1.8 930.88 875.0 1300.0 1040.0 297.1 208.0 130.0 104.0 55.5 2.0 1149.24 1080.3 1605.0 1284.0 366.9 256.8 160.5 128.4 61.0 2.2 1390.58 1307.1 1945.0 1556.0 444.6 311.2 194.5 155.6 66.5 2.4 1654.91 1555.6 2315.0 1852.0 529.1 370.4 231.5 185.2 72.0 2.6 1942.22 1825.7 2715.0 2172.0 620.6 434.4 271.5 217.2 77.5 2.8 2252.51 2117.4 3150.0 2520.0 720.0 504.0 315.0 252.0 83.0 3.0 2535.79 2430.6 3620.0 2896.0 827.4 579.2 362.0 289.6附表 2钢丝绳主要技术规格表 1-136×19+1 钢丝绳直径（ mm）钢丝总参考钢丝绳公称抗拉强度（MPa）断面积质量（ kg/ 1400 1550 1700 1850 2000 钢丝绳钢丝（ mm 2）100m）钢丝破断拉力总和（Kn ）≤6.2 0.4 14.32 13.53 20.0 22.1 24.3 26.4 28.67.7 0.5 22.37 21.14 31.3 34.6 38.0 41.3 44.79.3 0.6 32.22 30.45 45.1 49.9 54.7 59.6 64.411.0 0.7 43.85 41.44 61.3 67.9 74.5 81.1 87.712.5 0.8 57.27 54.12 80.1 86.7 97.3 105.5 114.514.0 0.9 72.49 68.50 101.0 112.0 123.0 134.0 144.515.5 1.0 89.49 84.57 125.0 138.5 152.0 165.5 178.517.0 1.1 108.28 102.3 151.5 167.5 184.0 200.0 216.518.5 1.2 128.87 121.8 180.0 199.5 219.0 238.0 257.520.0 1.3 151.24 142.9 211.5 234.0 257.0 279.5 302.021.5 1.4 175.40 165.8 245.5 271.5 298.0 324.0 350.523.0 1.5 201.35 190.3 281.5 312.0 342.0 372.0 402.524.5 1.6 229.09 216.5 320.5 355.0 389.0 423.5 458.0 26.0 1.7 258.63 244.4 362.0 400.5 439.5 478.0 517.0 28.0 1.8 289.95 274.0 405.5 449.0 492.5 536.0 579.5 31.0 2.0 357.96 338.3 501.0 554.5 608.5 662.0 715.5 34.0 2.2 433.13 409.3 606.0 671.0 736.0 801.037.0 2.4 515.46 487.1 721.5 798.5 876.0 953.540.0 2.6 604.95 571.7 846.5 937.5 1025.0 1115.043.0 2.8 701.60 653.0 982.0 1085.0 1190.0 1295.046.0 3.0 805.41 761.1 1125.0 1245.0 1365.0 1490.0钢丝绳主要技术规格序上表6×37+1 钢丝绳直径（ mm）钢丝总参考钢丝绳公称抗拉强度（MPa）断面积质量（ kg/ 1400 1550 1700 1850 2000 钢丝绳钢丝（ mm 2）100m）钢丝破断拉力总和（Kn ）≤8.7 0.4 27.88 26.21 39.0 43.2 43.7 51.5 55.7 11.0 0.5 43.59 40.96 60.9 67.5 74.0 80.6 87.1 13.0 0.6 62.74 58.98 87.8 97.2 106.5 116.0 125.0 15.0 0.7 85.39 80.27 119.5 132.0 145.0 157.5 170.5 17.5 0.8 111.53 104.8 156.0 172.5 189.5 206.0 223.0 19.5 0.9 141.16 132.7 197.5 218.5 239.5 261.0 282.0 21.5 1.0 174.27 163.8 243.5 270.0 296.0 322.0 348.5 24.0 1.1 210.87 198.2 295.0 326.5 358.0 390.0 421.5 26.0 1.2 250.95 235.9 351.0 388.5 426.5 464.0 501.5 28.0 1.3 294.52 276.8 412.0 456.5 500.5 544.5 589.0 30.0 1.4 341.57 321.1 478.0 529.0 580.5 631.5 683.0 32.5 1.5 392.11 368.6 548.5 607.5 666.5 725.0 784.0 34.5 1.6 446.13 419.4 624.5 691.5 758.0 825.0 892.0 36.5 1.7 503.64 473.4 705.0 780.5 856.0 931.5 1005.0 39.0 1.8 564.63 530.8 790.0 875.0 959.5 1040.0 1125.0 43.0 2.0 697.08 655.3 975.5 1080.0 1185.0 1285.0 1390.0 47.5 2.2 843.47 792.9 1180.0 1305.0 1430.0 1560.052.0 2.4 1003.80 943.6 1405.0 1555.0 1705.0 1855.056.0 2.6 1178.07 1107.4 1645.0 1825.0 2000.0 2175.060.5 2.8 1366.28 1284.3 1910.0 2115.0 2320.0 2525.065.0 3.0 1568.43 1474.3 2195.0 2430.0 2665.0 2900.0钢丝绳主要技术规格序上表6×61+1 钢丝绳直径（ mm）钢丝总参考钢丝绳公称抗拉强度（MPa）断面积质量（ kg/ 1400 1550 1700 1850 2000 钢丝绳钢丝（ mm 2）100m）钢丝破断拉力总和（Kn ）≤11.0 0.4 45.97 43.21 64.3 71.2 78.1 85.0 91.9 14.0 0.5 71.83 67.52 100.5 111.0 122.0 132.5 143.5 16.5 0.6 103.43 97.22 144.5 160.0 175.5 191.0 206.5 19.5 0.7 140.78 132.3 197.0 218.0 239.0 260.0 281.5 22.0 0.8 183.88 172.8 257.0 285.0 312.5 340.0 367.5 25.0 0.9 232.72 218.8 325.5 360.5 395.5 430.5 465.0 27.5 1.0 287.31 270.1 402.0 445.0 488.0 531.5 574.5 30.5 1.1 347.65 326.8 486.5 538.5 591.0 643.0 695.0 33.0 1.2 413.73 388.9 579.0 641.0 703.0 765.0 827.0 36.0 1.3 485.55 456.4 679.5 752.5 825.0 898.0 971.0 38.5 1.4 563.13 529.3 788.0 872.5 957.0 1040.0 1125.0 41.5 1.5 646.45 607.7 905.0 1000.0 1095.0 1195.0 1290.0 44.0 1.6 735.51 691.4 1025.0 1140.0 1250.0 1360.0 1470.0 47.0 1.7 830.33 780.5 1160.0 1285.0 1410.0 1535.0 1660.0 50.0 1.8 930.88 875.0 1300.0 1440.0 1580.0 1720.0 1860.0 55.5 2.0 1149.24 1080.3 1605.0 1780.0 1950.0 2125.0 2295.0 61.0 2.2 1390.58 1307.1 1945.0 2155.0 2360.0 2570.066.5 2.4 1654.91 1555.6 2315.0 2565.0 2810.0 3060.072.0 2.6 1942.22 1825.7 2715.0 3010.0 3300.0 3590.077.5 2.8 2252.51 2117.4 3150.0 3490.0 3825.0 4165.083.0 3.0 2535.79 2430.6 3620.0 4005.0 4395.0 4780.0注：表1-13 中粗线左侧，可供应光面或镀锌钢丝绳；右侧只供应光面钢丝绳。
钢丝绳的选用原则
钢丝绳的选用：钢丝绳的工作状态是随起重机械的特性和工作条件以及用途而变化的。
钢丝绳应满足两个基本条件，一是能够承受最大工作载荷的足够强度，二是有足够长的寿命。
（1）钢丝绳承载能力一般采用安全系数法，按所受最大工作静拉力计算选用钢丝绳。
计算公式为：F0≥Sn式中：F0——所选钢丝绳的破断拉力（N），可查钢丝绳性能手册获取；S——钢丝绳最大工作静拉力（N）；n——钢丝绳的安全系数。
安全系数实质是安全储备的倍数，用在工作机构上的钢丝绳根据机构的工作级别确定，其他钢丝绳根据用途性质确定（见表1），工作级别越高、用途越重要、要求钢丝绳寿命越长的地方，安全系数就越大。
特别要注意，对于吊运熔化或赤热金属、酸溶液、爆炸物、易燃物及有毒品等危险物品的起升用钢丝绳的安全系数，一般应按比设计的工作级别高一级的工作级别选用。
起重钢丝绳的安全系数应符合下列规定：1）用于固定起重设备为3.5；2）用于人力起重为4.5；3）用于机动起重为5-6；4）用于绑扎起重物为10；5）用于供人升降用为14。
（2）钢丝绳的弯曲比钢丝绳的使用寿命总是随着配套使用的滑轮和卷筒的卷绕直径的减少而降低，使用中的钢丝绳弯曲的曲率越小，钢丝被反复弯折得越厉害，受力情况越恶劣，寿命就越低。
所以，必须对按钢丝绳中心计算的滑轮和卷筒的卷绕直径作出限制，凡是工作级别高，要求钢丝绳寿命长的地方，都采用较大的弯曲比（见表2）。
对于设计要求轻巧和紧凑的流动式起重机，这个值可以取得较低。
计算公式为：D0min≥h•d式中：D0min——按钢丝绳中心计算的滑轮和卷筒允许的最小卷绕直径（mm）； d——钢丝绳直径（mm）；h——滑轮或卷筒直径与钢丝绳直径的比值。
表：滑轮或卷筒的h值机构工作级别M1～M3 M4 M5 M6 M7 M8 流动式起重机卷筒h1 14 16 17 20 22.4 25 16滑轮h2 16 18 20 22.4 25 28 18。
(完整word版)起重吊装钢丝绳的选用
起重吊装钢丝绳的选用
钢丝绳的受力计算表1-9
钢丝绳的容许拉力，可由下式求得：T= c×P/K (N)
式中：P——产品规格所保证或试验所得的钢丝绳破断拉力（N），如P采用钢丝破断拉力总和，则须乘“换算系数”；
K——钢丝绳的安全系数，可按表1-10采用
c—钢丝绳的换算系数
换算系数c按钢丝绳规格而定：表1-11
钢丝绳的钢丝强度，按国家标准（GB1102-74）规定分为五级，即1400、1550、1700、
以上算例系按新绳为准，如所用为旧钢丝绳，则求得的容许拉力应根据绳的新旧程度，乘以0.4~0.75的系数。
附表：
附表1 钢丝绳容许拉力查用表表1-12
附表2 钢丝绳主要技术规格表1-13
附表：1
续上表
附表2
注：表1-13中粗线左侧，可供应光面或镀锌钢丝绳；右侧只供应光面钢丝绳。
吊装钢丝绳选用及计算
吊装钢丝绳选用及计算吊装钢丝绳的选用及计算一、引言吊装钢丝绳是一种常用的起重装备，在各种工业和建筑领域广泛应用。
正确选用和计算吊装钢丝绳的参数对于保证吊装的安全性和效率至关重要。
本文将介绍吊装钢丝绳的选用原则及计算方法。
二、吊装钢丝绳的选用原则1. 载荷要求：根据吊装工件的重量和尺寸确定所需的吊装钢丝绳的承载能力。
一般情况下，吊装钢丝绳的承载能力应大于吊装工件的重量。
2. 工作环境：根据吊装工作的环境条件选择合适的吊装钢丝绳。
例如，对于在高温环境下工作的吊装，需要选用耐高温的钢丝绳。
3. 使用寿命：根据吊装工作的频率和使用寿命要求选择耐磨性和耐腐蚀性良好的吊装钢丝绳。
4. 安全系数：根据吊装的安全要求选择适当的安全系数。
一般情况下，吊装钢丝绳的安全系数应大于1.5。
三、吊装钢丝绳的计算方法1. 吊装钢丝绳的截面积计算：根据吊装工件的重量和安全系数，计算所需的吊装钢丝绳的截面积。
吊装钢丝绳的截面积与其承载能力成正比。
2. 吊装钢丝绳的拉伸强度计算：根据吊装工件的重量和安全系数，计算所需的吊装钢丝绳的拉伸强度。
吊装钢丝绳的拉伸强度与其截面积和材料强度有关。
3. 吊装钢丝绳的长度计算：根据吊装工作的高度和安全系数，计算所需的吊装钢丝绳的长度。
吊装钢丝绳的长度应大于吊装工作的高度。
4. 吊装钢丝绳的绳径计算：根据吊装工件的重量和安全系数，计算所需的吊装钢丝绳的绳径。
吊装钢丝绳的绳径与其截面积和绳的材料有关。
四、案例分析假设需要吊装一块重量为10吨的工件，工作环境为常温，使用寿命要求为3年，安全系数为2。
根据以上要求，我们可以进行如下计算：1. 根据载荷要求，选择承载能力大于10吨的吊装钢丝绳。
2. 根据工作环境要求，选择耐常温的钢丝绳。
3. 根据使用寿命要求，选择耐磨性和耐腐蚀性良好的钢丝绳。
4. 根据安全系数要求，选择安全系数大于2的钢丝绳。
五、总结吊装钢丝绳的选用和计算是吊装工作中至关重要的一环。
正确选用和计算吊装钢丝绳的参数可以保证吊装的安全性和效率。
起重机和起重机械 钢丝绳选择
ISO 2408:2004一般用途钢丝绳最低要求
3 术语和定义
下列术语和定义适用于GB/T 24811的本部分。
平行捻密实钢丝绳Paralle卜dosed rope
至少有两层绳股组成的捻制钢丝绳，其绳股以螺旋形紧密绕在一钢绳股芯或纤维绳芯上。
3. 2
阻旋转钢丝绳rotation-resistant rope 多层股钢丝绳（被替代）multi-strand rope (superseded) 不旋转钢丝绳（被替代）non-rotating rope (superseded)
按6. 3的式（(2): dam;。二0. 080 X (79 000)12
=22. 486 mm
根据实际使用要求，所选择的钢丝绳最小直径不小于22.5mm，或不大于28. 1mm,
按6. 4的式（(3):
最小破断拉力Fm;,,=79X4=316 kN 根据实际使用要求，所选择的钢丝绳最小破断拉力不应小于316 kN,
3. 4
多股钢丝绳stranded rope
多个股围绕一个绳芯（单层股钢丝绳）或一个中心（阻旋转或平行捻密实钢丝绳）螺旋捻制成一层或
多层的钢丝绳。 注：3股或4股构成的多股钢丝绳可能有也可能无绳芯．
4 IN丝绳型式
各种起重机所选用的钢丝绳应符合ISO 2408:2004的规定。允许选择ISO 2408:2004未规定的钢 丝绳，钢丝绳供应商应向用户提供与机构设计、设备使用和维护有关的钢丝绳强度、性能等级等技术
7 0筒和滑轮直径
Hale Waihona Puke 卷筒和滑轮的最小节圆直径应利用在6. 3中计算得到的钢丝绳最小直径进行计算，其值等于钢丝 绳最小直径乘以表2所示的h，或h：相应值以及表3所示的钢丝绳绳型系数t，按式（4)和式（5)给出，
生产班组正确使用钢丝绳的“顺口溜”
优 质 钢 ， 过 冷拉 和 热 处理 等 专 门工 艺 制 成 的 。钢 经
丝 绳 除 了起 重机 械 作 业 吊装使 用 外 ，生 产 班 组 一
般 是 把 钢 丝 绳 刺 成 不 同规 格 、不 同 类 型 的 钢 丝 绳
斤 至半 吨 以 内的 工 件 。３分 钢 丝 绳 叫做 ３×３得 ９， 就 是 可 吊运 ９百公 斤 至 一 吨 以 内的 工件 。 ４分钢 丝
１ ．一 氧 化 碳 中 毒 ２ ．二 硫 化 碳 中毒 ２ ．硫 ９ ０ １ 化 氢 中 毒 ２ ．磷 化 氢 、磷 化 锌 、磷 化 铝 中毒 ２
１ ．电焊 工 尘 肺 １ ．铸 工 尘 肺 １ ．根 据 《 肺 １ ２ ３ 尘
病诊断标准》和 《 尘肺 病理诊断标准》可以诊断 的
维普资讯
钢 丝 绳 的 钢 丝 都 是 采 用 （ ｏ 号 、 ０ 号 、 ５号 ） ５ ６ ６
为 了能 使 生 产 班 组 人 员 易记 易 懂 以上 各 种 规 格 的 钢 丝 绳 索 使 用 ， 我 们 编 成 易 学 易记 的 顺 口
溜。 ２分 钢 丝 绳 叫做 ： ２×２得 ４， 是 可 吊运 ４百公 就
种 对 钢 丝 绳 的 各 类规 格 正 确 使 用 就 不 及 起 重 工 。
２ ５吨 至 ３吨 以 内的 工 件 。 种 顺 口溜 叫 法 易 学 易 ． 这
懂 易记 ，可使 普通 工种人 员 吊运工件 时不 易发 生
使 用 不 符 合 安 全 规 格 的 钢 丝 绳 乱 吊起 重 工 件 现
其 他 尘 肺
二 、 业 性 放 射 性 疾病 职
２ ．工 业 性 氟 病 ２ ．氰 及 腈 类 化 合 物 中 毒 ３ ４
起重机用钢丝绳的选择及检验方法_0
起重机用钢丝绳的选择及检验方法在起重机吊装作业当中，钢丝绳发挥着重要作用，钢丝绳属于重要的零部件，合理选择钢丝绳是非常重要的。
重视起重机钢丝绳的选择和检验方法，可以使整体的工作质量和效果不断提升，并且保障起重机作业的安全性。
本文主要论述了起重机钢丝绳选择和检验方法，从而对于实际工作起到参考意义。
标签：起重机；钢丝绳；选择；检验方法钢丝绳自重比较轻，并且具有良好的挠性，强度也较高，钢丝绳在起重机当中属于重要的零部件。
钢丝绳在工作过程中会发生挤压和弯曲等问题，在实践过程中如果选择了不合格的钢丝绳，那么就会影响到起重机的整体安全性，因此在实践过程中需要重视钢丝绳的选择和检验。
1 钢丝绳的选择1.1 确定安全系数针对塔式起重机钢丝绳，需要以起重机变幅和起升机构工作级别为基础，确定其安全系数。
其中变幅和其中机构的工作级别分别是M3-M4、M5-M6。
1.2 直径的选择塔式起重机的钢丝绳直接的公式为：F1≥FmaxS。
其中F1代表钢丝绳冲段拉力的最小值，而Fmax代表钢丝绳静拉力的最大值，S代表钢丝绳的安全系数。
如果以工作机构的安全系数为基础确定钢丝绳直径，那么钢丝绳破断总拉力的最小值的公式如下：F0>FmaxS/φi。
其中：F0代表破断总拉力，φ带白哦换算系数，需要结合钢丝绳捻制损失系数和填充系数制定具体参照。
通过实践分析，在塔式起重机钢丝绳直径选择过程中利用后一个公式更好。
在这个过程中需要考虑钢丝绳接头形式，如果计算结果<10，那么钢丝绳直径直径最小值要≥φ，这样才可以保证起重机的安全性。
2 钢丝绳的检验2.1人工检验人工检验主要主要利用目测观察法和卡尺测量的方式进行检验：断丝检验，在操作起重机的过程中需要定期更换钢丝绳，在应用钢丝绳的过程中很容易就会发生断丝的问题，此外在内部出现的断丝问题不容易被发现，因此需要系统分析钢丝绳的内外部断丝状况，实施严格的检验。
端部断丝，钢丝绳端部因为磨损发生断裂问题，如果出现断丝情况，说明钢丝绳已经出现老化问题，需要及时更新钢丝绳。
