采光顶钢结构施工方案
采光顶钢结构施工
方案
上海外高桥文化艺术中心
采光顶钢结构
施
工
方
案
建设单位：上海外高桥（集团）有限公司
编制单位: 上海高新铝质工程股份有限公司
编制日期: 二O一五年八月
目录
第一章概述-----------------------------------------------------------------------------------3
一、概况
二、编制依据
第二章施工目标及现场准备--------------------------------------------------------------4
一、工期、质量及安全目标
二、人员及机械配备
第三章钢结构制作加工、现场安装-----------------------------------------------------6
一、钢结构制作及加工
二、现场安装施工
第四章脚手架搭设方案--------------------------------------------------------------------13
一、脚手架材料选用
二、脚手架的搭设
三、搭设安全技术措施
四、脚手架的验收、使用、维修
五、脚手架拆除
六、脚手架计算书
第五章吊装方案-----------------------------------------------------------------------------22
一、安装流程
二、吊装准备
三、主要构件重量及吊机选型
四、钢丝绳选用
五、安装
第六章质量保证措施-----------------------------------------------------------------------25
第七章安全保证措施-----------------------------------------------------------------------26
一、现场安全目标
二、危险源及防护措施
三、吊装作业安全技术措施
四、脚手架安全管理与使用注意事项
五、事故应急预案及危险源分析
附：脚手架搭设示意图、现场吊装平面示意图
第一章概述
一、工程概况
1、工程名称：外高桥文化艺术中心采光顶钢结构
2、工程地点：上海市浦东新区外高桥张扬北路3207号
3、建设单位：上海外高桥（集团）有限公司
4、设计单位：天华建筑设计有限公司
5、结构概况：
（1）该项目为利用原有建筑屋面上部采光井中空区域搭设采光天棚，原屋面顶标高14.400m，采光顶区域1-13轴（南北）为26.3m，A-G（东西）轴为14.4m，涉及11榀弧形钢架梁及两侧22根支撑钢立柱。
（2）采光顶东侧高，西侧低，形成8%左右的坡度，以利泛水走向。
（3）两侧钢立柱采用规格220×10的方管，东西向钢梁采用规格H500×220×8×16的H型钢，底部装饰性弧梁采用8厚钢板弯曲而成，钢梁之间采用108×4圆管拉结连接，钢构安装中使用E4303型焊条焊接。
（4）钢立柱与原有屋面混凝土地梁预埋件螺栓连接，主钢梁与弧梁焊接连接。
（5）结构以外的装饰性外板及顶部玻璃面层不在本次承包工作范围内，另由专业单位制作安装。
（6）结构外观如下图：。
采光顶钢结构施工方案
采光顶钢结构施工方案采光顶是一种能够提供自然光线进入室内的设计，可以为建筑物解决采光问题，使室内更加明亮舒适。
而采光顶的钢结构施工方案，是指在采光顶的设计中使用钢结构材料，以实现采光顶的搭建和安装。
以下是一个700字的采光顶钢结构施工方案。
一、方案概述采光顶钢结构施工方案是基于建筑物需求和设计要求，采用钢结构材料来构建采光顶，并通过施工工艺和安装流程，使采光顶与建筑物完美结合，同时满足采光效果和建筑物结构的稳定性。
二、工程范围1. 收集资料：根据建筑物设计要求，收集有关采光顶的资料和相关技术数据。
2. 钢结构设计：根据采光顶的形状和尺寸，进行钢结构的设计和计算，确定材料和施工方案。
3. 加工制作：根据钢结构图纸，对钢材进行加工，制作出采光顶的构件和连接件。
4. 施工现场准备：选定施工现场，清理现场，准备施工所需的设备和材料。
5. 钢结构安装：按照施工图纸和设计要求，进行钢结构的安装和固定，确保结构的牢固和稳定。
6. 防腐处理：对钢结构进行防腐处理，以延长使用寿命。
7. 光线调试：进行光线调试，确保采光顶的采光效果符合设计要求。
8. 检测验收：进行钢结构和采光顶的检测验收，确保施工质量合格。
三、施工步骤1. 收集资料：了解建筑物的设计要求和采光顶的形状尺寸，确定采光顶的材料和施工方案。
2. 钢结构设计：根据采光顶的形状和尺寸，进行钢结构的设计和计算，确定材料和构建方案。
3. 加工制作：对钢结构材料进行切割、焊接等加工，制作出采光顶的构件和连接件。
4. 施工现场准备：选择施工现场，清理现场，准备施工所需的设备和材料。
5. 钢结构安装：按照施工图纸和设计要求，进行钢结构的安装和固定，确保结构的牢固和稳定。
6. 防腐处理：对钢结构进行防腐处理，以延长使用寿命。
7. 光线调试：进行光线调试，调整采光顶的角度和位置，确保采光效果符合设计要求。
8. 检测验收：进行钢结构和采光顶的检测验收，确保施工质量合格。
四、安全措施在施工过程中，要严格按照相关安全规范和操作规程进行施工，加强安全教育和培训，确保工人的安全意识和操作技能。
钢结构玻璃采光顶施工方案
钢结构玻璃采光顶施工方案介绍钢结构玻璃采光顶是一种常见的建筑结构，在现代建筑中被广泛应用。
它通过使用玻璃材料作为顶部的覆盖，可以实现自然采光，并使建筑内部获得更好的光照效果。
本文档将介绍钢结构玻璃采光顶的施工方案，包括设计要求、施工流程和注意事项。
设计要求钢结构玻璃采光顶的设计要求如下：1.结构安全性：钢结构采光顶需要具备足够的结构强度和稳定性，能够承受自重、风荷载和其他荷载。
2.采光效果：采光顶需要能够实现较高的光透过率，使得建筑内部可以获得足够的自然光照。
3.密封性能：钢结构玻璃采光顶需要具备良好的密封性能，以防止雨水渗漏和气候变化对建筑内部的影响。
4.持久性：采光顶需要具备较长的使用寿命，能够经受住自然环境的侵蚀和长期使用的考验。
施工流程以下是钢结构玻璃采光顶的施工流程：1.施工准备：施工前需要进行必要的准备工作，包括制定施工计划、采购和准备施工材料、组织人员等。
2.地基处理：根据设计要求，对地基进行必要的处理和加固。
确保地基的稳定性和承载能力。
3.钢结构安装：根据施工图纸，安装钢结构框架。
首先进行预制构件的安装，然后进行现场焊接和连接。
确保结构的稳定和强度。
4.玻璃安装：在完成钢结构安装后，进行玻璃安装。
首先进行玻璃胶的施工，然后安装玻璃板。
注意保持玻璃的平整和密封。
5.密封处理：钢结构玻璃采光顶需要进行密封处理，以防止雨水渗漏。
使用合适的密封材料进行密封，并确保密封效果良好。
6.补充施工：完成基本施工工作后，进行其他必要的施工工作，如安装防护设施、排水系统等。
7.检验和验收：完成施工后，进行必要的检验和验收工作。
检查钢结构和玻璃的安装质量，确保符合设计要求。
注意事项在进行钢结构玻璃采光顶施工时，需要注意以下事项：1.安全防护：施工现场需要进行必要的安全防护措施，如佩戴安全帽、安全鞋等。
严禁从事高空作业时不使用安全带等情况。
2.设备检查：在施工前，需要对使用的设备进行检查和维护，确保其正常运作和安全使用。
采光顶钢结构工程施工方案
采光顶钢结构工程施工方案目录第一章、工程概述第二章、工程施工组织设计编导依据第三章、工程施工前期准备第四章、工程材料管理第五章、施工计划方案第六章、技术保证措施第七章、安全保证措施第一章、工程概况1、工程名称：重庆中渝都会．首站玻璃采光顶钢结构工程2、工程地点：重庆市观音桥组团重庆金融贸易开发分区１０号地块3、工程结构形式及建设规模：单层弧形轻钢结构，面板采用８mm+１．５２ｐｖｐ+８mm钢化夹胶玻璃，主龙骨采用H型钢檩(HN150*75*5*7mm)，次龙骨采用C6.3#槽钢。
4、质量验收等级：合格等级。
5、安全指标：现场员工安全教育合格率100%，人身死亡率为零，重伤率为零，重大交通、火灾、环境污染事故的发生率为零。
第二章、工程施工组织设计编导依据1、本公司采用的国家及行业的有关技术、验收标准规范：《钢结构工程施工及验收规范》（GB50205-2001）《钢结构工程质量检验评定标准》（GB50021-95）《建筑工程施工质量验收统一标准》（GB5300）《建筑安装工程质量检验评定统一标准》（BGJ301-88）《钢结构设计规范》（GBJ17-88）《优质碳素结构钢技术条件》（GB699-878）《合金钢技术条件》（GB3077-88）《碳钢焊条》（GB/T5117-95）《低合金钢焊条》（GB/T5118-95）《钢焊缝手工超声波探伤方法和探伤结果分级》（GB11345-89）《涂装前钢材表面锈蚀等级和除锈等级》（GB8923-88）第三章、工程施工前期准备1、熟悉合同、图纸及规范，参加图纸会审，做好施工现场调查记录。
其程序是：熟悉合同、会审图纸、计算工程量、现场调查工艺流程及作业要领书编制劳动力需用量计划编制施工进度计划编制材料、构件、产品需用量计划临时供水、供电计划安全、技术交底编制施工准备工作计划施工平面总布审 批编制施工机具设备需用计划2、人员组织现场施工人员分为两大类：施工管理层及施工劳务层，他们在项目法管理模式下共同完成工程施工任务。
钢结构玻璃采光顶施工方案
钢结构玻璃采光顶施工方案一、引言钢结构玻璃采光顶是一种现代建筑中常见的建筑元素，其具有不仅美观大方、采光效果好等优点，同时也可以降低建筑的能耗，提高建筑的可持续性。
本文将就钢结构玻璃采光顶的施工方案进行详细介绍。
二、施工前准备1. 项目评估在施工前，需要对项目进行全面评估，包括建筑结构的承载能力、施工现场的环境条件、预算等方面的考虑，以确定最合适的施工方案。
2. 材料准备在进行施工前需要准备好所需材料，包括钢结构材料、玻璃材料、密封胶等。
同时，还需要检查材料的质量，确保达到规定要求，以保证施工后的安全性和耐久性。
三、施工步骤1. 物料运输在施工现场附近设立临时堆放区，将所需的钢结构材料、玻璃材料等物资运输到施工现场，确保物资的安全和完整。
2. 钢结构搭建钢结构采光顶的施工首先是进行钢结构的搭建。
根据施工方案，按照施工图纸上的尺寸和图纸进行操作，确保搭建的准确性和牢固性。
同时，在搭建过程中要注意施工现场的安全，采取相应的安全措施。
3. 玻璃安装在钢结构搭建完成后，进行玻璃的安装。
首先要对玻璃进行检查，确保玻璃的质量符合要求，再进行安装。
在安装过程中，要注意使用适当的安装工具和方法，确保玻璃的平整度和密封性。
4. 密封处理玻璃安装完成后，需要进行密封处理，以保证采光顶的密封性。
选择适当的密封胶进行施工，并进行严密的密封处理，确保不会出现渗漏等问题。
5. 环境清理施工完成后，对施工现场进行清理，将施工过程中产生的废弃物、工具等进行清理，保持良好的施工环境和工程形象。
四、质量控制1. 施工过程中的检查建立施工过程中的检查制度，对各个环节进行检查，确保施工质量符合规定的要求。
包括钢结构搭建的准确性、玻璃安装的平整度和密封性等方面的检查。
2. 质量验收在施工完成后，进行质量验收，对施工项目进行全面检查，确保达到施工方案和设计要求。
包括对钢结构的承载能力、玻璃的透光性、密封胶的牢固性等方面的检查。
五、安全措施在进行钢结构玻璃采光顶的施工过程中，要注意施工现场的安全。

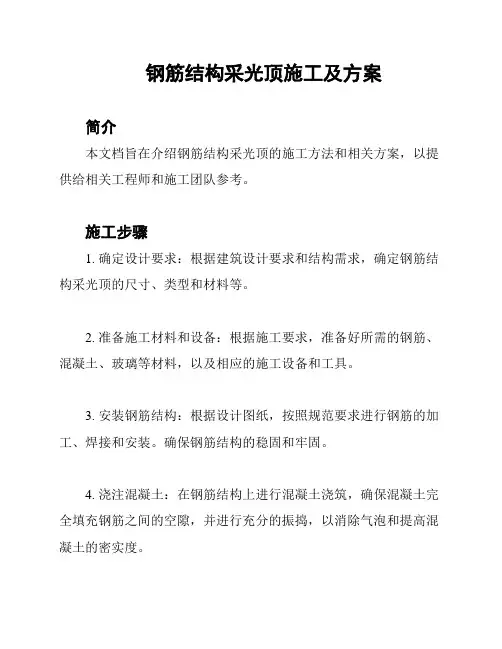

钢筋结构采光顶施工及方案
钢筋结构采光顶施工及方案
简介
本文档旨在介绍钢筋结构采光顶的施工方法和相关方案，以提供给相关工程师和施工团队参考。
施工步骤
1. 确定设计要求：根据建筑设计要求和结构需求，确定钢筋结构采光顶的尺寸、类型和材料等。
2. 准备施工材料和设备：根据施工要求，准备好所需的钢筋、混凝土、玻璃等材料，以及相应的施工设备和工具。
3. 安装钢筋结构：根据设计图纸，按照规范要求进行钢筋的加工、焊接和安装。
确保钢筋结构的稳固和牢固。
4. 浇注混凝土：在钢筋结构上进行混凝土浇筑，确保混凝土完全填充钢筋之间的空隙，并进行充分的振捣，以消除气泡和提高混凝土的密实度。
5. 安装采光顶材料：在混凝土完全固化后，根据设计要求安装
采光顶的玻璃、塑料或其他透光材料。
确保采光顶的安装平整、密
封和防水。
方案选择
在选择钢筋结构采光顶的方案时，需要考虑以下因素：
1. 结构稳定性：选择方案时，要确保钢筋结构的稳定性，以承
受风荷载和其他外力的作用。
2. 采光效果：根据建筑需要提供适当的采光效果，选择合适的
采光顶材料和设计。
3. 维护和清洁：选择方案时，要考虑采光顶的维护和清洁难易度，选择方便清洁和维护的材料和设计。
4. 成本效益：综合考虑材料和施工成本，选择经济实用的方案。
总结
钢筋结构采光顶的施工是一个复杂的过程，需要遵循设计要求和规范，并考虑结构稳定性、采光效果、维护和清洁以及成本效益等因素。
通过合理的选择和施工，可以实现满足建筑需求的高质量采光顶。
采光顶钢结构吊装工程施工方案
1. 工程名称：XX项目采光顶钢结构吊装工程2. 工程地点：XX市XX区XX路XX号3. 建设单位：XX房地产开发有限公司4. 施工单位：XX建筑工程有限公司5. 设计单位：XX建筑设计研究院6. 监理单位：XX工程监理有限公司二、施工方案1. 施工准备（1）技术准备：熟悉施工图纸，了解工程概况，明确吊装构件的类型、尺寸、重量及吊装顺序。
（2）人员准备：组织吊装施工队伍，进行吊装技术交底和安全教育。
（3）设备准备：检查吊车、吊索具、测量工具等设备的完好性，确保吊装过程安全可靠。
2. 施工工艺（1）吊装前，对现场进行清理，确保吊装区域无障碍物。
（2）根据吊装构件的尺寸、重量及吊装顺序，确定吊装方案。
（3）采用双机抬吊方式，将构件吊起，调整构件位置，使其与设计位置一致。
（4）在构件就位后，进行临时固定，确保构件稳定。
（5）进行焊接作业，将构件连接牢固。
（6）吊装完成后，对吊装区域进行清理，确保施工场地整洁。
3. 安全措施（1）严格按照吊装方案进行操作，确保吊装过程安全。
（2）吊装过程中，加强现场安全管理，防止人员误入吊装区域。
（3）吊车操作人员应具备相关资质，确保吊车操作安全。
（4）吊索具、吊车等设备应定期检查，确保其完好性。
（5）吊装过程中，加强对构件的监测，防止构件变形、倾斜等。
（6）施工过程中，加强防火、防爆措施，确保施工现场安全。
4. 质量控制（1）严格按照施工图纸进行吊装，确保构件位置准确。
（2）焊接质量应符合相关标准，确保构件连接牢固。
（3）吊装完成后，对吊装区域进行检查，确保无安全隐患。
三、施工进度1. 施工准备阶段：5天2. 吊装阶段：15天3. 焊接及临时固定阶段：5天4. 质量检查及验收阶段：3天总计：28天四、结语本施工方案针对XX项目采光顶钢结构吊装工程，从施工准备、施工工艺、安全措施、质量控制及施工进度等方面进行了详细阐述。
在施工过程中，将严格按照方案执行，确保工程顺利进行，为建设单位提供优质服务。
钢质结构采光顶施工及方案
钢质结构采光顶施工及方案
介绍
钢质结构采光顶是现代建筑常用的一种顶部结构。
本文将介绍钢质结构采光顶的施工及具体方案。
施工步骤
1. 清理施工区域：将顶部清理干净，确保能够施工。
2. 安装钢架：按照设计图纸安装钢架，务必保证结构牢固。
3. 安装采光板：将采光板安装在钢架上，并用密封胶固定住。
4. 加强支撑：钢质结构采光顶在风力大或雪压大的情况下需要加强支撑，确保结构稳定安全。
5. 检查完工：施工完成后，要对结构进行检查，确保每个部分都安装正确且稳定牢固。
方案设计
钢质结构采光顶的方案设计需要根据实际需求和工程细节进行。
以下是一些常见的方案设计：
1. 透明屋顶采光设计：透过采光板让阳光直射室内，为建筑带
来明亮通透的视野，适用于办公楼、商业楼等需要采光的场所。
2. 组合采光设计：将采光板安装在整个屋面上，形成一个整体
的采光装置。
适用于航站楼、体育场馆等大型公共建筑。
3. 隐藏式采光设计：将采光板安装在围墙上，看不到采光板，
采光不留痕迹。
适用于需要兼顾采光和美观的场所。
结论
钢质结构采光顶在现代建筑中的应用越来越广泛。
施工时务必
严格按照设计图纸施工，并检查完工质量。
方案设计可根据实际需
要进行选择。
钢结构采光顶施工方案要点
钢结构采光顶施工方案要点1. 引言钢结构采光顶是一种现代建筑中常见的采光技术。
它可以将自然光线引入室内空间，提供良好的光照条件，节约能源，并创造舒适的工作与生活环境。
本文将介绍钢结构采光顶施工方案的要点，包括设计原则、构件选材、施工过程等内容。
2. 设计原则2.1. 采光效果：钢结构采光顶的首要目标是提供良好的采光效果。
设计时需考虑自然光的入射角度与室内光照需求，合理布置采光顶的形状、尺寸和位置，确保室内获得充足而均匀的光线。
2.2. 保温性能：钢结构采光顶通常采用玻璃、聚碳酸酯等材料制作，这些材料导热性能较好。
因此，在设计时需考虑保温隔热措施，如使用双层玻璃、断桥铝合金等，以提高采光顶的保温性能。
2.3. 抗风抗雨性能：钢结构采光顶要经受不同气象条件的考验，因此设计时需考虑其抗风抗雨性能。
合理选择构件的强度和厚度，设计合适的排水装置和防水措施，确保采光顶在恶劣天气下的稳定性和耐久性。
3. 构件选材3.1. 钢材：钢结构采光顶的承重构件通常采用钢材。
在选材时，应选择具有良好强度和延展性的钢材，如碳素结构钢、合金结构钢等。
同时，应按照设计要求进行表面防腐处理，以提高钢材的耐腐蚀性能。
3.2. 采光材料：采光顶的主要材料为玻璃和聚碳酸酯板。
玻璃通常选择透明玻璃或夹层玻璃，具有较好的透光性和保温性能。
聚碳酸酯板具有较好的耐冲击性和采光效果，在一些特殊场合中更为常用。
3.3. 密封材料：钢结构采光顶的密封材料一般选择硅酮密封胶，具有良好的耐候性和粘接性能，能有效防止水分渗透和气体泄漏。
4. 施工过程4.1. 施工准备：施工前需进行详细的方案设计和现场勘测，确定施工的序列和参考标高。
同时需准备好所需的材料和施工设备，确保施工进展顺利。
4.2. 钢结构安装：先进行承重构件的安装。
根据设计要求和施工图纸，用吊车或起重机将钢梁等构件吊装到预定位置，然后进行定位和调整，最后进行焊接、螺栓固定等工艺操作。
4.3. 采光材料安装：完成钢结构安装后，开始安装采光材料。
玻璃采光顶钢结构施工方案
玻璃采光顶钢结构施工方案一、项目概述本文档旨在提供关于玻璃采光顶钢结构施工方案的详细说明。
该方案适用于工业建筑或公共建筑中的采光顶项目，提供了一种高效可靠的施工方式，确保项目顺利进行。
二、施工准备在开始施工前，需要进行以下准备工作：1.安全考虑：在施工现场设立安全警示标志并建立安全防护措施，确保人员安全。
2.施工方案确认：确认施工方案的技术细节和操作流程，与项目负责人或设计团队进行协商。
3.材料准备：准备所需的钢材、玻璃、连接件等施工材料，并进行数量核对。
4.设备准备：准备所需的施工设备，如吊篮、起重机械等，确保设备正常运行。
5.人员配备：根据项目规模，合理配置施工人员和技术人员，确保施工进度和质量。
三、施工流程本章节将详细介绍玻璃采光顶钢结构的施工流程，包括以下步骤：1.地基准备–清理施工现场，清除杂物和障碍物。
–根据设计要求，进行地基的开挖和夯实。
2.基础施工–根据设计要求，进行基础的浇筑和加固。
–确保基础的平整度和水平度符合施工要求。
3.钢结构搭设–进行钢结构的制作和预制。
–根据施工方案，对钢结构进行组装和搭设。
–检查钢结构的垂直度和水平度，确保结构的稳定性。
4.玻璃安装–对玻璃进行准确的测量和切割。
–使用专业的安装工具和固定件，将玻璃固定在钢结构上。
–检查玻璃的安装质量和密封性能。
5.防水处理–对玻璃采光顶进行防水处理，采用防水涂料或防水膜等材料。
–确保防水层的牢固性和耐久性。
6.安全检查–进行施工中的安全检查，确保符合相关的安全规范和要求。
–检查施工质量和工艺，对不符合要求的部分进行整改。
四、施工注意事项在进行玻璃采光顶钢结构的施工过程中，需要特别注意以下事项：1.安全第一：确保施工现场的安全，合理布局和使用施工设备，保护施工人员的安全。
2.质量控制：严格控制施工过程中的质量，确保每个步骤的施工要求和细节。
3.施工周期：按照项目计划和施工方案，合理安排施工周期，确保项目按时完成。
4.材料选择：选择质量可靠的钢材和玻璃材料，并进行必要的检测和验收。
钢结构采光顶施工方案
钢结构采光顶施工方案钢结构采光顶施工方案一、施工组织1. 建立施工组织机构，明确施工岗位和责任，确保施工工作有序进行。
2. 购买或租赁必要的施工设备和仪器，确保施工的顺利进行。
3. 制定施工计划和施工进度，合理安排工期和人力资源。
二、材料准备1. 选用高质量的钢材、玻璃和密封胶等材料，确保采光顶的质量和安全。
2. 对购买的材料进行检测，确保符合相关技术标准和要求。
3. 准备必要的施工辅助材料，如脚手架、起重机械等，保证施工的顺利进行。
三、施工工艺1. 进场施工时，开展安全教育和培训，提高工人的安全意识和技术水平。
2. 按照设计要求和施工图纸进行测量和放样，确保施工的准确性。
3. 进行基础工程施工，包括打地坑、浇筑基础，确保采光顶的牢固稳定。
4. 进行钢结构的安装和焊接，确保结构的强度和稳定性。
5. 进行玻璃安装和密封胶的施工，确保采光顶的防水性和密封性。
6. 进行采光顶的检测和验收，确保施工的质量和安全。
四、施工安全1. 制定施工安全管理制度，确保施工过程中的安全。
2. 落实施工现场的安全防护措施，包括设置警示标志、安装安全网等。
3. 定期组织施工安全教育和培训，提高工人的安全意识。
4. 进行现场巡视和隐患排查，及时消除施工安全隐患。
五、环境保护1. 实施施工垃圾的分类和回收利用，降低对环境的影响。
2. 控制施工噪音和粉尘的扩散，保护附近居民的生活环境。
3. 合理使用和回收施工用水，节约水资源。
六、施工质量控制1. 制定施工质量管理计划，明确施工质量目标和要求。
2. 进行质量监督和检测，及时发现和纠正施工过程中的质量问题。
3. 对施工过程中的主要关键节点进行质量把控，确保施工质量。
4. 进行施工质量验收，确保达到设计要求和技术标准。
七、施工后期维护1. 建立采光顶的维护档案，记录采光顶的施工和维护情况。
2. 定期进行采光顶的维护和修缮，延长其使用寿命。
3. 定期进行采光顶的安全检测和维护，确保施工质量和安全。
