模拟与数字电路基础 期末知识点总结
模拟电路基础知识点总结
模拟电路基础知识点总结模拟电路是电子技术中的重要基础知识点，它在现代电子设备中起着至关重要的作用。
通过模拟电路的设计和分析，我们可以实现信号的放大、滤波、混频等功能，从而实现电子设备的正常工作。
一、模拟电路的基本概念1. 电路：由电子元器件和导线等连接而成的电子系统。
2. 模拟电路：处理模拟信号的电路，模拟信号是连续变化的信号。
3. 数字电路：处理数字信号的电路，数字信号是离散变化的信号。
4. 信号：表示信息的物理量，常见的信号有声音、图像、电压等。
5. 信号源：产生信号的电子元器件，比如函数发生器、麦克风等。
二、模拟电路的基本组成1. 电源：提供电路所需的电能。
2. 元件：电子电路中的基本构成单元，包括电阻、电容、电感等。
3. 连接线：将元器件连接起来，传递电能和信号。
4. 放大器：放大电路中的信号，提高信号的幅度。
5. 滤波器：去除电路中的杂散信号，保留所需信号。
6. 比较器：比较两个信号的大小，判断其关系。
7. 混频器：将两个不同频率的信号混合在一起。
三、模拟电路的基本原理1. 电流：电子在导体中的流动，是电荷的移动。
2. 电压：电荷在电场中的势能差，表示电子的能量。
3. 电阻：阻碍电流通过的元件，使电能转化为其他形式的能量。
4. 电容：存储电荷的元件，具有存储和释放能量的特性。
5. 电感：存储磁场能量的元件，具有阻碍电流变化的特性。
四、常见的模拟电路应用1. 放大器：将微弱信号放大到合适的幅度，如音频放大器。
2. 滤波器：去除电路中的噪声和杂散信号，如音频滤波器。
3. 混频器：将两个不同频率的信号混合在一起，如无线电调频。
4. 示波器：观测电路中的信号波形，如示波器。
5. 电源：提供电路所需的直流或交流电源，如电池、电源适配器。
总结：模拟电路是电子技术中的基础知识点，通过对电路的设计和分析，我们可以实现各种功能，如信号放大、滤波、混频等。
了解模拟电路的基本概念、组成和原理，以及常见的应用，对于理解和应用电子技术都是至关重要的。
数电模电基础知识总结
数电模电基础知识总结在电子技术的领域中，数字电子技术（数电）和模拟电子技术（模电）是两个至关重要的基础分支。
无论是日常生活中的电子设备，还是复杂的工业控制系统，都离不开数电和模电的应用。
接下来，让我们一同走进数电模电的世界，对其基础知识进行一番梳理和总结。
一、模拟电子技术基础知识模拟电子技术主要处理连续变化的电信号，其信号的幅度、频率和相位等参数可以在一定范围内连续取值。
（一）半导体器件半导体是模电的基础材料，常见的半导体器件有二极管、三极管和场效应管等。
二极管具有单向导电性，常用于整流、限幅和钳位等电路。
三极管分为 NPN 型和 PNP 型，它可以实现电流放大作用，是放大器的核心元件。
场效应管则具有输入电阻高、噪声低等优点，在集成电路中应用广泛。
（二）基本放大电路放大电路是模电中的重要内容。
共发射极放大电路、共集电极放大电路和共基极放大电路是常见的三种基本放大电路。
共发射极放大电路具有较大的电压和电流放大倍数，但输入输出电阻适中；共集电极放大电路，又称射极跟随器，其输入电阻高，输出电阻低，电压放大倍数接近于 1，但电流放大倍数较大；共基极放大电路具有较大的频率响应和较宽的通频带。
（三）集成运算放大器集成运放是一种高增益、高输入电阻、低输出电阻的直接耦合放大器。
它在信号运算、处理和产生等方面有着广泛的应用。
通过引入负反馈，可以实现加法、减法、积分、微分等运算功能。
（四）反馈电路反馈在模电中起着重要的作用。
正反馈可以使电路产生自激振荡，常用于正弦波振荡器中；负反馈可以改善放大电路的性能，如提高稳定性、改变输入输出电阻、减小非线性失真等。
（五）功率放大电路功率放大电路的主要任务是在保证信号不失真的前提下，尽可能提高输出功率和效率。
常见的功率放大电路有甲类、乙类和甲乙类功放。
（六）直流电源直流电源包括电源变压器、整流电路、滤波电路和稳压电路等部分。
它为电子设备提供稳定的直流电压。
二、数字电子技术基础知识数字电子技术处理的是离散的数字信号，其信号只有高电平和低电平两种状态，分别用“1”和“0”表示。
模拟和数字电路基础知识汇总
模拟和数字电路基础知识汇总作为一位硬件工程师，必须面对的就是两个基本电路：模拟电路和数字电路。
下面我们就来了解一下这两个电路的基本知识。
一、模拟电路与数字电路的定义及特点：模拟电路(电子电路)模拟信号处理模拟信号的电子电路。
“模拟”二字主要指电压(或电流)对于真实信号成比例的再现。
其主要特点是：1、函数的取值为无限多个;2、当图像信息和声音信息改变时，信号的波形也改变，即模拟信号待传播的信息包含在它的波形之中(信息变化规律直接反映在模拟信号的幅度、频率和相位的变化上)。
3.初级模拟电路主要解决两个大的方面：1放大、2信号源。
4、模拟信号具有连续性。
数字电路(进行算术运算和逻辑运算的电路)数字信号用数字信号完成对数字量进行算术运算和逻辑运算的电路称为数字电路，或数字系统。
由于它具有逻辑运算和逻辑处理功能，所以又称数字逻辑电路。
其主要特点是：1、同时具有算术运算和逻辑运算功能数字电路是以二进制逻辑代数为数学基础，使用二进制数字信号，既能进行算术运算又能方便地进行逻辑运算(与、或、非、判断、比较、处理等)，因此极其适合于运算、比较、存储、传输、控制、决策等应用。
2、实现简单，系统可靠以二进制作为基础的数字逻辑电路，可靠性较强。
电源电压的小的波动对其没有影响，温度和工艺偏差对其工作的可靠性影响也比模拟电路小得多。
3、集成度高，功能实现容易集成度高，体积小，功耗低是数字电路突出的优点之一。
电路的设计、维修、维护灵活方便，随着集成电路技术的高速发展，数字逻辑电路的集成度越来越高，集成电路块的功能随着小规模集成电路(SSI)、中规模集成电路(MSI)、大规模集成电路(LSI)、超大规模集成电路(VLSI)的发展也从元件级、器件级、部件级、板卡级上升到系统级。
电路的设计组成只需采用一些标准的集成电路块单元连接而成。
对于非标准的特殊电路还可以使用可编程序逻辑阵列电路，通过编程的方法实现任意的逻辑功能。
二、模拟电路与数字电路之间的区别模拟电路是处理模拟信号的电路;数字电路是处理数字信号的电路。
电路知识点总结期末
电路知识点总结期末一、电路基础知识1. 电路的概念电路是由电源、导线、电阻和电子器件等部件连接而成的电子元件的集合体，是电子电路的基本组成单元。
电路可以分为模拟电路和数字电路两种类型。
模拟电路是以变化的电压或电流作为信息载体，用来处理模拟信号；数字电路是以数字信号为信息载体，用来处理数字信号。
2. 电路元件（1）电源：提供电路工作所需的电能，通常包括直流电源和交流电源。
（2）导线：用来连接电路中各部件的导电材料，通常采用金属导线。
（3）电阻：用来阻碍电流通过的元件，是电路中最常见的元件之一。
（4）电容：用来存储电荷和储能的元件，是电路中的重要元件。
（5）电感：利用磁场存储能量的元件，是电路中的重要元件。
（6）二极管：只允许电流在一个方向通过的元件，是电路中的重要元件。
（7）晶体管：用来放大信号或者作为开关的元件，是半导体器件中的重要代表。
（8）集成电路：将多种电子器件集成在一起，组成一个完整功能的电路，是现代电子电路的重要发展方向。
3. 电路的基本参数（1）电压：电路中的电压是指单位电荷所具有的能量，通常用伏特（V）来表示。
（2）电流：电路中的电流是指电荷流动的速度，通常用安培（A）来表示。
（3）电阻：电路中的电阻是指阻碍电流通过的元件，通常用欧姆（Ω）来表示。
（4）功率：电路中的功率是指单位时间内产生或消耗的能量，通常用瓦特（W）来表示。
二、电路分析方法1. 基尔霍夫定律基尔霍夫定律是电路分析中的重要法则，包括基尔霍夫电流定律和基尔霍夫电压定律。
基尔霍夫电流定律是指电路中任意节点的电流代数和为零；基尔霍夫电压定律是指电路中任意闭合回路的电压代数和为零。
2. 等效电路分析等效电路分析是指用简单的电路替代复杂的电路，使得电路分析变得更加简便。
等效电路分析常用的方法包括串联、并联、星形变换、三角形变换等。
3. 非线性电路分析非线性电路是指其特性曲线不是一条直线的电路，常见的非线性元件包括二极管、晶体管等。
模拟与数字电路基础期末知识点总结
一、填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。
2、漂移电流是（反向）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。
3、所谓理想二极管，就是当其正偏时，结电阻为（零），等效成一条直线；当其反偏时，结电阻为（无穷大），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。
5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。
6、当温度升高时，晶体三极管集电极电流Ic（增大），发射结压降（减小）。
7、三极管放大电路共有三种组态分别是（共集电极）、（共发射极）、（共基极）放大电路。
8、为了稳定三极管放大电路的静态工作点，采用（直流）负反馈，为了稳定交流输出电流采用（交流）负反馈。
9、负反馈放大电路和放大倍数AF=（A/1+AF），对于深度负反馈放大电路的放大倍数AF=（ 1/F ）。
10、带有负反馈放大电路的频带宽度BWF=（1+AF）BW，其中BW=（fh-fl ），（ 1+AF ）称为反馈深度。
11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（共模）信号，而加上大小相等、极性相反的两个信号，称为（差模）信号。
12、为了消除乙类互补功率放大器输出波形的（交越）失真，而采用（甲乙）类互补功率放大器。
13、OCL电路是（双）电源互补功率放大电路；OTL电路是（单）电源互补功率放大电路。
14、共集电极放大电路具有电压放大倍数（近似于1 ），输入电阻（大），输出电阻（小）等特点，所以常用在输入级，输出级或缓冲级。
15、差分放大电路能够抑制（零点）漂移，也称（温度）漂移，所以它广泛应用于（集成）电路中。
16、用待传输的低频信号去改变高频信号的幅度称为（调波），未被调制的高频信号是运载信息的工具，称为（载流信号）。
17、模拟乘法器输出与输入的关系式是U0=（ KUxUy ）1、1、P型半导体中空穴为（多数）载流子，自由电子为（少数）载流子。

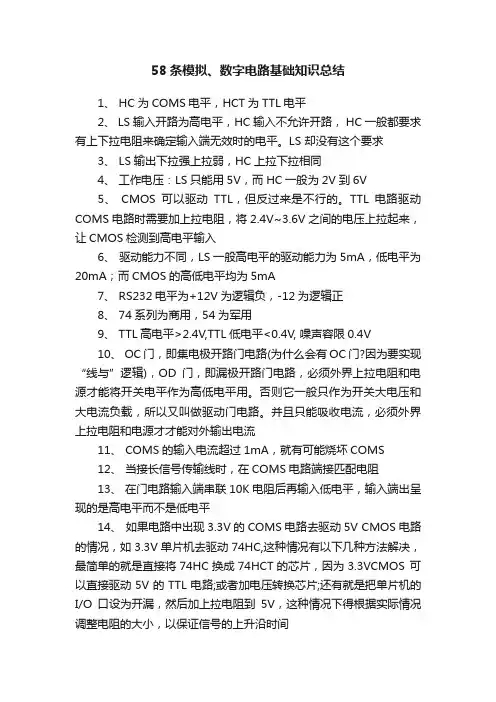

58条模拟、数字电路基础知识总结
58条模拟、数字电路基础知识总结1、 HC为COMS电平，HCT为TTL电平2、 LS输入开路为高电平，HC输入不允许开路， HC一般都要求有上下拉电阻来确定输入端无效时的电平。
LS 却没有这个要求3、 LS输出下拉强上拉弱，HC上拉下拉相同4、工作电压：LS只能用5V，而HC一般为2V到6V5、CMOS可以驱动TTL，但反过来是不行的。
TTL电路驱动COMS电路时需要加上拉电阻，将2.4V~3.6V之间的电压上拉起来，让CMOS检测到高电平输入6、驱动能力不同，LS一般高电平的驱动能力为5mA，低电平为20mA；而CMOS的高低电平均为5mA7、 RS232电平为+12V为逻辑负，-12为逻辑正8、 74系列为商用，54为军用9、 TTL高电平>2.4V,TTL低电平<0.4V, 噪声容限0.4V10、 OC门，即集电极开路门电路(为什么会有OC门?因为要实现“线与”逻辑)，OD门，即漏极开路门电路，必须外界上拉电阻和电源才能将开关电平作为高低电平用。
否则它一般只作为开关大电压和大电流负载，所以又叫做驱动门电路。
并且只能吸收电流，必须外界上拉电阻和电源才才能对外输出电流11、 COMS的输入电流超过1mA，就有可能烧坏COMS12、当接长信号传输线时，在COMS电路端接匹配电阻13、在门电路输入端串联10K电阻后再输入低电平，输入端出呈现的是高电平而不是低电平14、如果电路中出现3.3V的COMS电路去驱动5V CMOS电路的情况，如3.3V单片机去驱动74HC,这种情况有以下几种方法解决，最简单的就是直接将74HC换成74HCT的芯片，因为3.3VCMOS 可以直接驱动5V的TTL电路;或者加电压转换芯片;还有就是把单片机的I/O口设为开漏，然后加上拉电阻到5V，这种情况下得根据实际情况调整电阻的大小，以保证信号的上升沿时间15、逻辑门输出为高电平时的负载电流(为拉电流)，逻辑门输出为低电平时的负载电流(为灌电流)16、由于漏级开路，所以后级电路必须接一上拉电阻，上拉电阻的电源电压就可以决定输出电平。
模电数电知识总结
1．模电和数电的主要内容，学习目的。
参考要点：①模电主要讲述对模拟信号进行产生、放大和处理的模拟集成电路；数电主要是通过数字逻辑和计算去分析、处理信号，数字逻辑电路的构成及运用。
由于数字电路稳定性高，结果再现性好；易于设计等诸多优点，因此是今后的发展方向。
但现实世界中信息都是模拟信息，模电是不可能淘汰的。
单就一个系统而言模电部分可能会减少，理想构成为：模拟输入—AD采样（数字化）--数字处理—DA转换—模拟输出。
②电力专业学生学习模电数电，了解常见的模拟数字集成电路，掌握简单的电路设计，对于以后工作中遇到的弱电控制强电等情况很有帮助。
而且目前我国正在建设智能电网，模电数电的这些知识为电网高速通信网络，智能表计等智能电网核心设备打下了基础。
模电一、模拟信号和数字信号。
在时间上和幅值上均是连续的信号称为模拟信号，时间离散、数值也离散的信号称为数字信号。
随着计算机的广泛应用，绝大多数电子系统都采用计算机来对信号进行处理，由于计算机无法直接处理模拟信号，所以需要将模拟信号转换成数字信号。
二、放大电路的类型和主要性能指标。
①电压放大、电流放大、互阻放大和互导放大。
电压放大电路主要考虑电压增益，电流放大电路主要考虑电流增益，需要将电流信号转换为电压信号可利用互阻放大电路，把电压信号转换成与之相应的电流输出，这种电路为互导放大电路。
这四种放大电路模型可实现相互转换。
②输入电阻、输出电阻、增益、频率响应和非线性失真。
输入电阻等于输入电压与输入电流的比值，它的大小决定了放大电路从信号源吸取信号幅值的大小；输出电阻的大小决定了它带负载的能力，在信号源短路和负载开路情况下，在放大电路输出端加一个测试电压，相应产生一测试电流就能求得输出电阻；增益实际上反映了放大电路在输入信号控制下，将供电电源能量转换为信号能量的能力；放大电路频率响应指在输入正弦信号情况下，输出随输入信号频率连续变化的稳态响应；由于元器件特性的非线性和放大电路工作电源受有限电压的限制而造成的失真为非线性失真。
模拟电路基础知识点总结
模拟电路基础知识点总结一、电路基本概念1. 电路电路是由电子元件（如电源、电阻、电容、电感等）连接在一起形成的电子装置。
通过这些元件可以实现电能的输送、控制和转换，从而完成各种电子设备和系统的功能。
2. 电流、电压和电阻电流是电子在导体中流动的载体，是电荷的移动速度，通常用符号I表示，单位是安培(A)。
电压是电源推动电荷流动的力量，通常用符号U表示，单位是伏特(V)。
电阻是导体对电流的阻碍，通常用符号R表示，单位是欧姆(Ω)。
3. 串联电路、并联电路和混联电路串联电路是将电子元件连接在同一电路中，依次排列，电流只有一条通路可走。
并联电路是将电子元件连接在同一电路中，相互平行排列，电流可有多条通路走。
混联电路是将电子元件混合连接在同一电路中，既有串联又有并联的特点。
二、基本电路元件1. 电源电源为电路提供驱动力，可以是直流电源或交流电源，根据需要分别选择。
2. 电阻电阻是电路中常用的元件，可以用来控制电流大小，限制电流大小，分压和分流等。
3. 电容电容是储存电荷的元件，可以用来实现一些信号处理和滤波的功能，在交流电路中有重要作用。
4. 电感电感是导体绕制的线圈，可以将电能转换为磁能，反之亦然，对交流信号传输有重要作用。
5. 二极管二极管是一种电子元件，可以将电流限制在一个方向上流动，常用于整流、开关和光电转换等应用。
6. 晶体管晶体管是一种半导体元件，可以放大电流信号，控制电流开关等，是集成电路中最基本的元件之一。
三、基本电路分析1. 基尔霍夫定律基尔霍夫定律是用来分析串联电路和并联电路中电压和电流的分布情况的定律，包括基尔霍夫电流定律和基尔霍夫电压定律。
2. 电压分压和电流分流电压分压和电流分流是串联电路和并联电路中常见的分析方法，可以通过这些方法来实现电路中电压和电流的控制。
3. 戴维南定理和戴维南等效电路戴维南定理是用来分析电路中电阻和电压之间的关系，戴维南等效电路是用来替代一些复杂电路，简化分析过程的方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、填空题：（每空1分共40分）
1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。
2、漂移电流是（反向）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。
3、所谓理想二极管，就是当其正偏时，结电阻为（零），等效成一条直线；当其反偏时，结电阻为（无穷大），等效成断开；
4、三极管是（电流）控制元件，场效应管是（电压）控制元件。
5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。
6、当温度升高时，晶体三极管集电极电流Ic（增大），发射结压降（减小）。
7、三极管放大电路共有三种组态分别是（共集电极）、（共发射极）、（共基极）放大电路。
8、为了稳定三极管放大电路的静态工作点，采用（直流）负反馈，为了稳定交流输出电流采用（交流）负反馈。
9、负反馈放大电路和放大倍数AF=（A/1+AF），对于深度负反馈放大电路的放大倍数AF=（ 1/F ）。
10、带有负反馈放大电路的频带宽度BWF=（1+AF）BW，其中BW=（fh-fl ），
（ 1+AF ）称为反馈深度。
11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（共模）信号，而加上大小相等、极性相反的两个信号，称为（差模）信号。
12、为了消除乙类互补功率放大器输出波形的（交越）失真，而采用（甲乙）类互补功率放大器。
13、OCL电路是（双）电源互补功率放大电路；
OTL电路是（单）电源互补功率放大电路。
14、共集电极放大电路具有电压放大倍数（近似于1 ），输入电阻（大），输出电阻（小）等特点，所以常用在输入级，输出级或缓冲级。
15、差分放大电路能够抑制（零点）漂移，也称（温度）漂移，所以它广泛应用于（集成）电路中。
16、用待传输的低频信号去改变高频信号的幅度称为（调波），未被调制的高频信号是运载信息的工具，称为（载流信号）。
17、模拟乘法器输出与输入的关系式是U0=（ KUxUy ）
1、1、P型半导体中空穴为（多数）载流子，自由电子为（少数）载流子。
2、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。
3、反向电流是由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。
4、三极管是（电流）控制元件，场效应管是（电压）控制元件。
5、当温度升高时，三极管的等电极电流I（增大），发射结压降UBE（减小）。
6、晶体三极管具有放大作用时，发射结（正偏），集电结（反偏）。
7、三极管放大电路共有三种组态（共发射极）、（共集电极）、（共基极）放大电路。
8、为了稳定三极管放大电路和静态工作点，采用（直流）负反馈，为了减小输出电阻采用（电压）负反馈。
9、负反馈放大电路和放大倍数Af=（A/1+AF ），对于深度负反馈Af=（ 1/F ）。
10、共模信号是大小（相等），极性（相同）的两个信号。
11、乙类互补功放存在（交越）失真，可以利用（甲乙）类互补功放来克服。
12、用低频信号去改变高频信号的频率称为（调频），低频信号称为（调制）信号，高频信号称高频（载波）。
13、共基极放大电路的高频特性比共射极电路（好），fa=（ 1+B ）fβ。
14、要保证振荡电路满足相位平衡条件，必须具有（正反馈）网络。
15、在桥式整流电阻负载中，理想二极管承受最高反压是（ 2U2 ）。
二、选择题（每空2分共30分）
1、稳压二极管是一个可逆击穿二极管，稳压时工作在（ B ）状态，但其两端电压必须（C ）它的稳压值Uz才有导通电流，否则处于（ F ）状态。
A、正偏
B、反偏
C、大于
D、小于
E、导通
F、截止
2、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V，则三个电极分别是（ C ），该管是（ D ）型。
A、（
B、
C、E） B、（C、B、E） C、（E、C、B）
D、（NPN）
E、（PNP）
3、对功率放大器的要求主要是（ B ）、（ C ）、（ E ）。
A、U0高
B、P0大
C、功率大
D、Ri大
E、波形不失真
4、共射极放大电路的交流输出波形上半周失真时为（ B ），此时应该（ E ）偏置电阻。
A、饱和失真
B、截止失真
C、交越失真
D、增大
E、减小
5、差分放大电路是为了（ C ）而设置的。
A、稳定Au
B、放大信号
C、抑制零点漂移
6、共集电极放大电路的负反馈组态是（ A ）。
A、压串负
B、流串负
C、压并负
7、差分放大电路RE上的直流电流IEQ近似等于单管集电极电流ICQ（ B ）倍。
A、1
B、2
C、3
8、为了使放大器带负载能力强，一般引入（A ）负反馈。
A、电压
B、电流
C、串联
9、分析运放的两个依据是（A ）、（ B）。
A、U-≈U+
B、I-≈I+≈0
C、U0=Ui
D、Au=1
1、三端集成稳压器CW7812的输出电压是（ A ）。
A、12V
B、5V
C、9V
2、用直流电压表测得放大电路中某三极管各管脚电位分别是2V、6V、2.7V，则三个电极分别是（ C），该管是（ E ）型。
A、（
B、
C、E） B、（C、B、E） C、（E、C、B）
D、（PNP）
E、（NPN）
3、共射极放大电路的交流输出波形上半周失真时为（ B ）失真，下半周失真时为（ A）失真。
A、饱和
B、截止
C、交越
D、频率
4、差分放大电路是为了（ C ）而设置的。
A、稳定Au
B、放大信号
C、抑制零点漂移
5、共模抑制比是差分放大电路的一个主要技术指标，它反映放大电路（ A ）能力。
A、放大差模抑制共模
B、输入电阻高
C、输出电阻低
6、LM386是集成功率放大器，它可以使电压放大倍数在（ B）之间变化。
A、0~20
B、20~200
C、200~1000
7、单相桥式整流电容滤波电路输出电压平均值Uo=（ C ）Uz
A、0.45
B、0.9
C、1.2
8、当集成运放线性工作时，有两条分析依据（A）（B ）。
A、U-≈U+
B、I-≈I+≈0
C、U0=Ui
D、Au=1
9、对功率放大器的主要要求有（ B ）（ C ）（ E ）。
A、U0高，
B、P0大
C、效率高
D、Ri大
E、波形不失真
10、振荡器的输出信号最初由（ C ）而来的。
A、基本放大器
B、选频网络
C、干扰或噪声信号。
