环形线圈绕制工艺文件

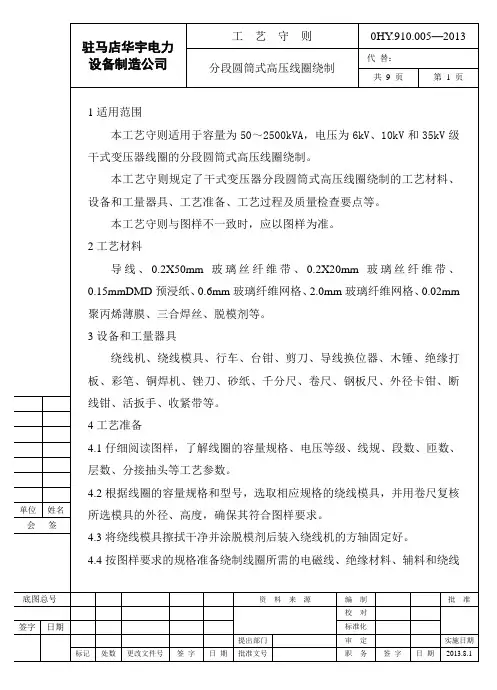

0HY.910.005—2013分段圆筒式高压线圈绕制工艺守则
图1 线圈结构示意图
工艺过程（以右绕向四段圆筒式线圈为例）
0.02mm聚丙烯薄膜沿绕线模外表面缠绕一层，近似形成一层薄膜密封层。
再在其表面上均匀地涂抹一层脱模剂，要求脱模剂涂抹均匀不能有液瘤滴流痕迹，待其挥发干净成膜后方可进行线圈内层绝缘的绕制。
图2 线圈局部典型结构示意图
5.7绕制线圈D4段
5.7.1当模具转至所标志的线圈中心线位置向上时，将匝数计数器清零，开始计数。
5.7.2按图样要求的线圈绕向和分段位置留出段间绝缘距离和端绝缘距离后开始起绕D4段。
将导线起绕头（一般规定预留出一匝线长度的导线作为起绕头，以便于后续工序中与D3段线圈的起绕导线焊接）用玻璃丝纤维带固定在所标示的线圈表面的中心线D4段的起绕位置处，并使之与模具固定为一体。
图3 外层线匝的绑扎。
线圈绕制工艺守则
描写
描校
旧底图总号
底图总号
资料来源
编制
批准
会签
日期
提出部门
工艺室
标准化
实施日期
标记
处数
文件号
签字
日期
批准文号
审核
0WN.945.005-2002
共2页
第2页
5.3开动绕线机，绕制线圈，导线在槽中应排列整齐、紧密，不得有交叉（不使用穿线嵌法的线圈留出连接线，移出近处的一个绝缘套管，按规格规定留出连线长度并固定在线模特制的柱销上）。
7.3绕好的线圈应整齐地放置在清洁的搁线板上，堆放高度不得超过0.5米，不允许有压弯变形现象，并需用遮布盖好。
7.4每调换一盘导线时须检查线规，合格后方可使用。
7.5绕线机应有可靠的接地和防护装置。
7.6长发女工操作时必须带工作帽。
━━━━━━━━━━━━━
描写
描校
旧底图总号
底图总号
日期
7.1.1接头位置只许在线圈端部斜边处。
7.1.2接头处需绞紧并套上套管，其长度与导线绝缘重叠部位应大于15mm。
7.2绕线中应仔细观察导线，避免由于理线板夹紧导线，导致线径变细，损伤导线漆膜。如有绝缘损伤处用绝缘带半叠包扎一层，其长度与导线绝缘重叠部位应大于15mm，但每只线圈不得超过一处，每相线圈不得超过二处。
6.2正常生产中应检查下列项目：
6.2.1每只线圈用匝数测量仪检查其匝数，应完全正确。
6.2.2线规及漆膜厚度符合要求。
6.2.3导线的接头数在每只的线圈中不得超过一处，每相线圈中不得超过二处，每台电机不得超过四处，接头必须在端部斜边处。
线圈绕制组装工艺规程
Q/XX 016-20XX代替 Q/XX 493-20XX1目的为了规范线圈绕制组装工艺符合产品设计要求特制订本企业标准。
2范围本标准规定了线圈绕制组装的材料、设备及工具、准备工作、工艺流程、检查、注意事 项。
本标准适用于我公司有线圈骨架的单段及多段电磁线圈的绕制及后续处理，线径从 Φ0. 03~ 6 2. 0 (mm)o3材料3.1 绕制用导线常用电磁线的主要性能见表lo表1常用电磁线的主要性能注：1)电磁线应提供以下五项检验报告：①耐压性能；②耐刮性能；③针孔试验；④伸长率试验; ⑤耐溶剂试验2)具体性能指标见GB/T6109. 13.2 引出导线3.2.1 2.1铜特软绞线TTJR :沪Q/JB1847-79适用于作电磁线线径小于①0. 2mm 的线圈弓I 接线。
3.2.2丁睛聚氯乙烯复合物绝缘引接线JBF ： JB1138-76适用于交流500V 以下线圈的引接 线。
允许工作温度130℃。
3.2.3橡皮绝缘丁睛护套引接线JBQ ：适用于交流1140V 以下电磁线圈的引接线。
允许工 作温度130℃。
3.2.4镀锡铜芯聚四氟乙烯绝缘安装线AF-200：适用于耐热要求较高的电磁线圈的引接 线。
允许工作温度200℃。
3.3 绝缘带 XXX 有限公司企业标准 线圈绕制组装工艺规程3.3.1 醇酸玻璃漆布带2432：适用于作线圈包扎。
允许工作温度130'C。
3.3.2 环氧玻璃漆布带2433：适用于包扎环氧树脂绕注的特种电气线圈。
允许工作温度130℃ o3.3.3 有机硅玻璃漆布带2450：适用于高温线圈的包扎绝缘。
允许工作温度180℃。
3.3.4 醋酸绝缘粘胶带：适用于作线圈的内缓冲层，外包扎材料和固定线圈标牌用。
3.3.5 聚脂薄膜粘带：适用于作线圈的内缓冲层，外包扎材料和固定线圈标牌用。
3.4 绝缘丝无碱玻璃纤维丝：适用于作包扎固定线圈引接线。
3.5 焊料、焊剂1 .5.1焊料3 . 5.1.1焊锡丝：工业级3. 5.1.2焊料：锡铅比为63： 37,直径为0. 8mm的管状焊锡丝。
低压线圈绕绕工艺

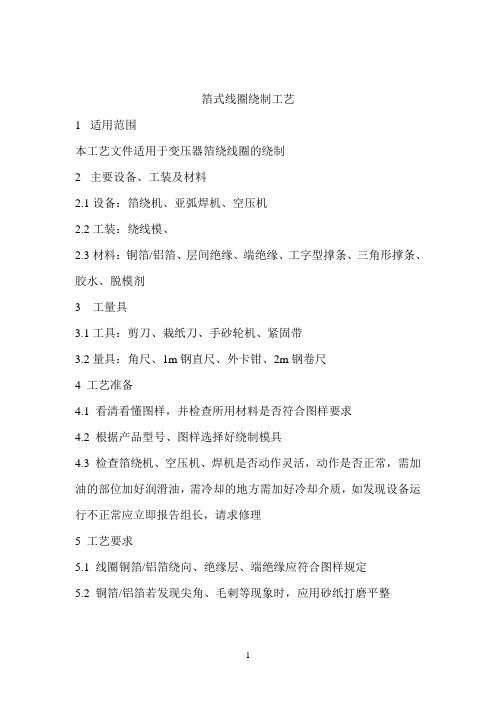

箔式线圈绕制工艺1适用范围本工艺文件适用于变压器箔绕线圈的绕制2主要设备、工装及材料2.1设备：箔绕机、亚弧焊机、空压机2.2工装：绕线模、2.3材料：铜箔/铝箔、层间绝缘、端绝缘、工字型撑条、三角形撑条、胶水、脱模剂3 工量具3.1工具：剪刀、栽纸刀、手砂轮机、紧固带3.2量具：角尺、1m钢直尺、外卡钳、2m钢卷尺4 工艺准备4.1 看清看懂图样，并检查所用材料是否符合图样要求4.2 根据产品型号、图样选择好绕制模具4.3 检查箔绕机、空压机、焊机是否动作灵活，动作是否正常，需加油的部位加好润滑油，需冷却的地方需加好冷却介质，如发现设备运行不正常应立即报告组长，请求修理5 工艺要求5.1 线圈铜箔/铝箔绕向、绝缘层、端绝缘应符合图样规定5.2 铜箔/铝箔若发现尖角、毛剌等现象时，应用砂纸打磨平整5.3 工字撑条的间距、数量要符合图纸规定，工字撑条、三角撑条要紧固，不能掉出5.4 气隙通道要求畅通，无堵塞等现象5.5 线圈铜箔/铝箔焊接要求：焊接应牢固，焊口平直，无明显弧坑，焊后有缺陷的位置应该打磨平整，不得有尖角和毛剌6 工艺过程6.1 先在绕线模上涂上适量的脱模剂，各部位要求均匀，将0.25mm 绝缘层在绕线模上绕三圈，再用紧固带将焊好的铜牌铜箔/铝箔扎在绕线模规定的位置6.2 根据铜箔/铝箔厚度配好相应数量的端绝缘，拉紧，调整，然后开始绕制，并保证端绝缘与铜箔/铝箔的间隙为1.5~2mm6.3 绕制到规定圈数时，夹上工字条，并绕上相应厚度的绝缘层，绕完第一圈后加四层绝缘层，然后继续绕制到图样规定的圈数6.4 调整好铜箔/铝箔的位置，用铜排靠到上面，划出剪切位置，收紧铜箔/铝箔到剪刀的位置，开动机器上剪刀，进行自动切削，然后收紧到焊接铜排所需的位置6.5 开动气压装置夹紧铜箔/铝箔与铜排，然后沿其边沿敲击出小弧度，然后开动焊机进行焊接。
6.6 焊接完成后，再进行绕制，绕到铜箔/铝箔结尾时加三层绝缘，绕制即将完成时要求夹上三角撑条，注意插温度计的一端要求开一个缺口，最后绕上三层绝缘，端绝缘要求多一圈。
螺旋线圈绕制工艺

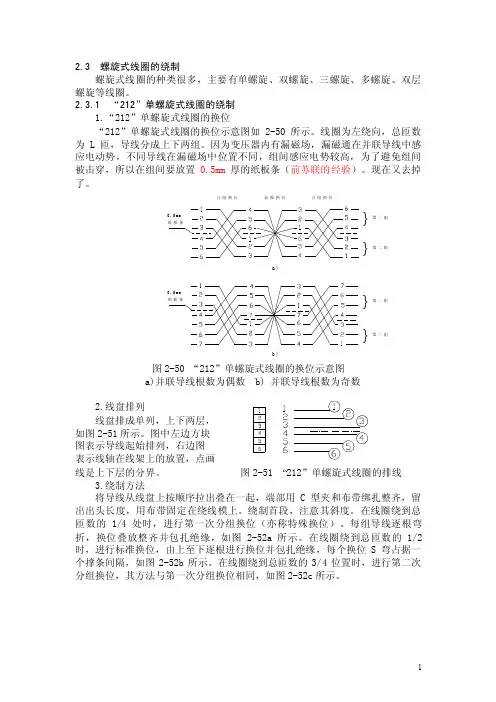

2.3 螺旋式线圈的绕制螺旋式线圈的种类很多，主要有单螺旋、双螺旋、三螺旋、多螺旋、双层螺旋等线圈。
2.3.1 “212”单螺旋式线圈的绕制1.“212”单螺旋式线圈的换位“212”单螺旋式线圈的换位示意图如2-50所示。
线圈为左绕向，总匝数为L 匝，导线分成上下两组。
因为变压器内有漏磁场，漏磁通在并联导线中感应电动势，不同导线在漏磁场中位置不同，组间感应电势较高，为了避免组间被击穿，所以在组间要放置0.5mm 厚的纸板条（前苏联的经验）。
现在又去掉了。
｝0.5m m纸板条b )｝第二组a )第一组｝第二组分组换位0.5m m纸板条分组换位标准换位第一组｝图2-50 “212”单螺旋式线圈的换位示意图a)并联导线根数为偶数 b) 并联导线根数为奇数2.线盘排列线盘排成单列，上下两层，如图2-51所示。
图中左边方块图表示导线起始排列，右边图表示线轴在线架上的放置，点画线是上下层的分界。
图2-51 “212”单螺旋式线圈的排线3.绕制方法将导线从线盘上按顺序拉出叠在一起，端部用C 型夹和布带绑扎整齐，留出出头长度，用布带固定在绕线模上。
绕制首段，注意其斜度。
在线圈绕到总匝数的1/4处时，进行第一次分组换位（亦称特殊换位）。
每组导线逐根弯折，换位叠放整齐并包扎绝缘，如图2-52a 所示。
在线圈绕到总匝数的1/2时，进行标准换位，由上至下逐根进行换位并包扎绝缘，每个换位S 弯占据一个撑条间隔，如图2-52b 所示。
在线圈绕到总匝数的3/4位置时，进行第二次分组换位，其方法与第一次分组换位相同，如图2-52c 所示。
a)“212”1/4处分组换位b) “212”处标准换位c) “212”3/4处分组换位图2-52 单螺旋式线圈的分组换位和标准换位为了绕制时导线行走顺畅，使用分线架，如图2-53所示。
每次换位之后要梳理导线，使分线架和线圈之间的导线不绞纽。
每次换位后，必须用楔形垫将悬空和凹陷的位置填充起来，楔形垫用1mm绝缘纸板条制做，并用布带将楔形垫绑扎在导线上。
环形线圈绕制工艺文件
标记 处数 更改文件代号 签 字
日期
标记 处数 更改文件代号 签 字
日期
工艺守则 环形铁心绕组绕制作业指导书
第页
共页
5.绕制作业注意事项： 5.1 作业前需对生产环境进行安全检查和设计的安全调试，检查设备是否一切正常。 5.2 设备运行过程中需注意安全操作，严禁手指或者头发卷入。 5.3 保持设备的清洁，定时清理设备内部的残余物品〔如铜丝段、聚酯薄膜片以及 焊锡渣等〕。 5.4 绕制或停止设备状态需保持设备台面清洁，不得随便摆放工具，以防机器作业 过程中，导致误操作伤人，或者工具坠落砸伤。 5.5 设备需定期联系维护人员维护。 5.6 突发情况时，假设机器出线异常，及时停机并联系机器维护人员或车间主管。 5.7 绕组绕制过程中，假设出现产品异常，应立即停止作业，以防进入步的操作造成 更多的原材料浪费。
工艺守则 环形铁心绕组绕制作业指导书
第1页
共页

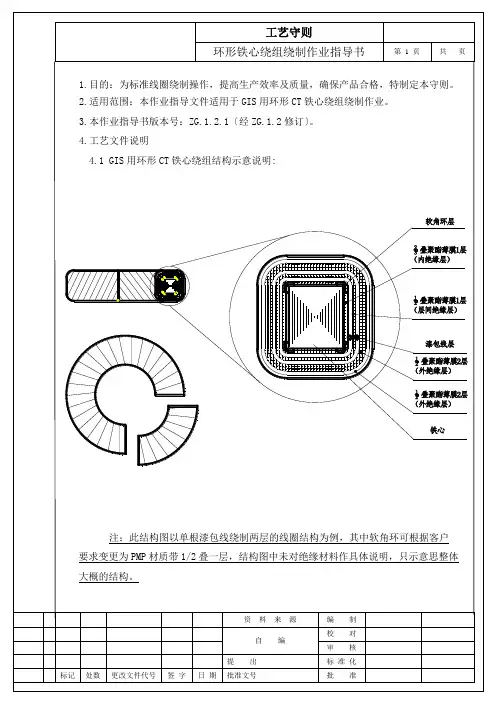

1.目的：为标准线圈绕制操作，提高生产效率及质量，确保产品合格，特制定本守则。 2.适用范围：本作业指导文件适用于 GIS 用环形 CT 铁心绕组绕制作业。 3.本作业指导书版本号：ZG.1.2.1〔经 ZG.1.2 修订〕。 4.工艺文件说明
4.1 GIS 用环形 CT 铁心绕组结构示意说明:
6.绕组绕制作业标准 6.1 前期准备 检查生产机器： 生产设备通电，检查生产设备一切正常各个操作都能正常工作。 检查生产材料及生产工具： 根据当日组别生产计划对照生产随行单和生产技术单查验生产材料是否备齐或者 配备不正确。根据生产工具明细表清点生产所需的工具。 6.2 查验技术文件 主要查验生产所需配备的生产随行单及生产技术单，以及今日生产任务的产品铭牌。 6.3 铁心确认* 根据生产随行单对照生产技术单项选择取使用的铁心〔例〕：
干式变压器工艺文件分段圆筒式线圈绕制详细工艺(图文并茂)
干式变压器工艺守则分段圆筒式线圈绕制工艺编号：SD-BYQ-GY-002第1版第0次修改工艺步骤工艺内容图示一适用范围1、本工艺适用于电压等级35kV 级以下，容量100-2500kVA 三相干式变压器，多层分段圆筒式线圈。
二设备1、绕线机正面2、绕线机前面三工具1、工具：断线钳、胶锤、打板、锉刀、砂布、剪刀、焊枪。
2、量具：外卡、直尺、丁字尺、卷尺、千分尺。
3、材料：电磁线、D711无纺布、无碱玻璃丝带、玻璃网格板、接线座、焊条、砂布、脱模剂、塑料薄膜。
四工艺准备1、清洁现场环境和设备卫生。
2、操作人员应认真理解图纸内容及技术要求，遇有问题应及时和技术人员研究清楚后，方能进行绕制工作。
3、所有使用的材料、绝缘件都应符合图纸要求和质量标准，并要经质量部门检验并确认合格后方可使用。
4、检查绕线机各转动部位以及计数器是否正常，并把计数器调到"0"位置。
如右图计数器显示38.2匝，起绕时要将其清除，使其显示0。
5、检查绕线模具外径、高度、平整度、清洁度等是否符合图纸要求。
五工艺操作1、将处理过的模具套在轴上，调整好绕线机，固定好模具，涂刷脱模剂，并用干净的医用棉纱布擦拭均匀。
2、用聚酯薄膜（0.075mm ）包裹内模，要求平整不起皱，与绕线模基准端面≥15mm ，宽度和位置与线圈高度相适应。
3、按图纸要求包裹内绝缘，网格布的宽度小于线圈标称尺寸5mm，定位时要求其端部离模具的端部15mm(浇注模法兰10mm+预留5mm)，保证网格布不与法兰直接接触，如内绝缘材料多于一种规格时，优先包裹网孔较大或厚度较厚的网格布。
4、网格板原则上不允许搭接，采用对接，间隙小于5mm，用玻璃纤维带稀缠固定拉紧。
5、根据图纸要求确定绕向，在线圈内绝缘外侧缠几圈玻纤带，确定紧固不滑动，测量位置符合图纸线匝的轴向尺寸要求（同时测量其他线段的位置，用黑笔做好标记）。
起绕时将A 端放在左端，从左到右依次命名为第一段、第二段、第三段、第四段，从第一段左端起绕。
变压器作业多层圆筒式线圈绕制工艺
多层圆筒式线圈绕制工艺YY/ZY-23F/0一、适用范围本工艺适用于电压等级 10kV,容量1600kVA 及以下油浸式配电变压器多层圆筒式高压线圈的绕制,产品结构类似可参照本工艺执行。
二、设备及工具2.1设备:绕线机,绕线模,电阻对焊机,放线架,张紧装置,测定匝数装置,起吊设备。
2.2工具:曲线器,断线钳,活扳手,木棰,剪刀,千分尺,卡尺,卷尺。
2.3材料：纸槽,皱纹纸,白布带。
三、工艺准备4.1导线的规格应符合产品图纸及有关标准的规定,存放要保持干燥清洁。
4.2对线圈图纸进行仔细研究,明确技术要求和操作方法。
4.3检查使用的工具和设备是否完好可用,若发现工装设备有故障或损坏时,要及时检修或换新。
4.4对进行绕线用的绝缘筒要检查其内径及长度是否符合图纸规定,并应有质量合格证。
4.5绕线工作位置应有良好的照明,并保持环境整洁,操作者要懂得安全技术规程。
四、工艺过程5.1把导线由线盘拉出,调整张紧装置.要注意调整的拉紧力一定不要造成导线的明显拉伸和拉断。
5.2把导线按图纸规定绕向,用曲线器折成 90 度,弯折出头,使出头长度达到图纸规定尺寸, 包扎出头绝缘的厚度要满足技术要求,其中先用 0.05mm 的皱纹纸缠若干层,然后用布带包到指定的厚度。
5.3绕制前在绝缘筒上先绕一层绝缘点胶纸,接缝处不粘合,用布带绑扎,使之不影响线圈辐向尺寸即可。
5.4将纸板和电话纸粘合的端绝缘端头弯折成圆弧状,开始绕线时用导线压住端绝缘的电话纸后再进行绕线,绕到最末几匝时,先放好端绝缘,用与起端相同的方法用导线压住电话纸, 每次放端绝缘的厚度要达到图纸的要求。
5.5绕制导线到升层时,按图纸要求放置层间绝缘(0.08 电缆纸或DMD),层数按图纸规定，宽度略大于线圈轴向尺寸而不超过端绝缘,其中层间绝缘各层电缆纸之间要互相错开，端头错开5-15mm,每张绝缘纸自身搭头不小于 10mm。
5.6当绕到层间有油隙撑条(或瓦楞纸板)时,按图纸规定的尺寸放置,并在外层围一层绝缘纸板,并在其中部用临时布带扎紧,当线绕到它附近时,拆去临时扎紧布带,在升层起头处,需加包直纹布带,约 50-100mm 长,以保护该处绝缘,然后继续绕导线.如有需要可在油道处放置临时撑条。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
标 准 化 批 准
批准文号
工艺守则 环形铁心绕组绕制作业指导书
第 页 共 页
前期准备及生产设备检查
查验生产技术文件（含生产技术单、生产随行单及线圈铭牌）
对照生产技术单及随行单查验铁心及漆包线等配发原材料
生产设备及工装明细 环形绕线机 自动包膜机 铁心处理台 铁心处理工装台 悬臂吊 引出线处理架
标记
处数
更改文件代号
签
字
日
期
标记
处数
更改文件代号
签
字
日
期
工艺守则 环形铁心绕组绕制作业指导书
5.绕制作业注意事项： 5.1 作业前需对生产环境进行安全检查和设计的安全调试，检查设备是否一切正常。 5.2 设备运行过程中需注意安全操作，严禁手指或者头发卷入。 5.3 保持设备的清洁，定时清理设备内部的残余物品（如铜丝段、聚酯薄膜片以及 焊锡渣等） 。 5.4 绕制或停止设备状态需保持设备台面清洁，不得随便摆放工具，以防机器作业
第 页 共 页
过程中，导致误操作伤人，或者工具坠落砸伤。 5.5 设备需定期联系维护人员维护。 5.6 突发情况时，若机器出线异常，及时停机并联系机器维护人员或车间主管。 5.7 绕组绕制过程中，若出现产品异常，应立即停止作业，以防进入步的操作造成 更多的原材料浪费。
6.绕组绕制作业规范 6.1 前期准备 检查生产机器： 生产设备通电，检查生产设备一切正常各个操作都能正常工作。 检查生产材料及生产工具： 根据当日组别生产计划对照生产随行单和生产技术单查验生产材料是否备齐或者 配备不正确。根据生产工具明细表清点生产所需的工具。 6.2 查验技术文件 主要查验生产所需配备的生产随行单及生产技术单，以及今日生产任务的产品铭牌。 6.3 铁心确认* 根据生产随行单对照生产技术单选取使用的铁心（例） ：
漆包线换线 区域
绕制过程中 操作区域
绕线机参数 设置、铁心 装卸及储线 操作区域
焊渣收纳位置
生产辅助材 料摆放位置 生产使用工 具摆放位置
生产原材料 摆放位置
电烙铁位置 成品及引线处理位置
标记
处数
更改文件代号
签
字
日
期
标记
处数
更改文件代号
签
字
日
期
工艺守则 环形铁心绕组绕制作业指导书
4.5 材料、使用工具及设备明细表
工艺守则 环形铁心绕组绕制作业指导书
第 1 页 共 页
1.目的：为规范线圈绕制操作，提高生产效率及质量，确保产品合格，特制定本守则。 2.适用范围：本作业指导文件适用于 GIS 用环形 CT 铁心绕组绕制作业。 3.本作业指导书版本号：ZG.1.2.1（经 ZG.1.2 修订） 。 4.工艺文件说明 4.1 GIS 用环形 CT 铁心绕组结构示意说明:
F 组生产随行单
物料 管理员 临时 工时 备注
组员 序号 1 2 3
王勤 客户别 如高 如高 如高
王静 工程名/号 151702 151702 151493
星期五 变比 200-400/5 200-400/5 400-800/5 准确级 10P20 0.2 0.5S 0.2S
随行单编号 负载 15-30 15-30 30 铁芯规格 230*115*85 220*125*25 215*125*20
第 为准； 每组别配备一名主操作员及一名辅操作员，整个生产流程以双人相辅完成； 主操作员对生产任务及流程把握主动权，辅操作员以主操作员为大方向，辅助其完成 整个生产流程。 主操作员职责说明： 1.生产前期检查及核对技术单及生产随行单确认当前生产任务 2.选取铁心及漆包线 3.对处理后的铁心进行线圈绕制 4.绕组过程中的处理 5.成品引出线处理 6.外绝缘及成品处理（铭牌、标识） 7.异常及返工线圈处理 辅操作员职责说明： 1.完成主操作员选取的铁心处理（含铁心清洁、软角环、内绝缘包绕） 2.辅助主操作员的线圈绕制工作 3.辅助引出线处理 4.对完成引出线的线圈进行外绝缘包绕 5.辅助成品处理 6.辅助异常处理及返工处理 7.辅助主操员因其他原因为能完成的工作
第 页 共 页
材料明细 名称 铁心 漆包线 聚酯薄膜（白） 聚酯薄膜 （透明） 聚酯薄膜 （透明） 单面透明胶带 玻璃纤维胶带 丙烯酸绝缘套管 多股细铜线段 黑色电工胶带 号码管 引出线 橡胶自粘带 双面胶带 P1、P2 标识 产品铭牌 焊锡丝 规格
工具明细 剪刀 斜口钳 剥线钳 锉刀 橡皮锤 卷尺 剥线机 电烙铁
注：主操作员与辅操作员两者不可越权，线圈绕制第一职责人为主操手，若辅操作员 完成主操作员的职责，任何责任需由主操作人承担。
标记
处数
更改文件代号
签
字
日
期
标记
处数
更改文件代号
签
字
日
期
工艺守则 环形铁心绕组绕制作业指导书
4.4 生产操作区域及工具位置示意图说明
第 页 共 页
注：此操作区域位置可根据控制 面板位置进行变换，另包膜机同 样可参照此区域图。
选择铁心及漆包线
铁心处理（含铁心软脚环处理）
线圈内绝缘包绕
调试设备、设定设备参数、装载铁心
线圈绕制及层间绝缘处理
NO
首 检
YES NO
半成品检验
YES
成品引出线处理
外绝缘包绕
成品处理及外观检验
成品检验 4.3 生产组别职责说明
标记
处数
更改文件代号
签
字
日
期
标记
处数
更改文件代号
签
字
日
期
工艺守则 环形铁心绕组绕制作业指导书
ZGS1508-07A
计划产量 实际产量 生产工时 12 1 12 408 34 408
标记
处数
更改文件代号
签
字
日
期
标记
处数
更改文件代号
签
字
日
期
工艺守则 环形铁心绕组绕制作业指导书
第 页 共 页
铁心的内外径示意图说明：
内径d(mm) 硅钢片铁心示意图
外径D(mm)
标记
处数
更改文件代号
签
字
日
期
标记
高度h（mm）
软角环层
2 3
叠聚酯薄膜1层 （内绝缘层）
叠聚酯薄膜1层 （层间绝缘层）
1 2
漆包线层 叠聚酯薄膜2层 （外绝缘层） 叠聚酯薄膜2层 （外绝缘层） 铁心
1 2 1 2
注：此结构图以单根漆包线绕制两层的线圈结构为例，其中软角环可根据客户 要求变更为 PMP 材质带 1/2 叠一层，结构图中未对绝缘材料作具体说明，只示意思整体 大概的结构。 4.2 线圈绕制工艺流程示意图说明：
处数
更改文件代号
签
字
日
期
