电动平板车高度设定
轨道过跨车的七项技术参数
轨道过跨车的七项技术参数轨道过跨车又称电动平板车、轨道平车、轨道平板车、电平车、台车、过跨车、地爬车等。
轨道过跨车：简称为电动平车。
轨道过跨车是一种厂内有轨电动运输车辆。
望文生义，即是在它轨道上运行的车辆，须要在地上上铺设轨道。
轨道个体为工字型面接触道轨；其次它电动车辆，电动驱动下自动运行，再次个体情况下它一种平板车，台面平展无厢盖，不凡情况下也可以是非平面但无厢盖，车体无方向盘只有前进后退偏向（即使转弯也城靠轨道转弯）此种车辆具有结构简略、操纵便利、承载能力大、不怕脏不怕砸、庇护轻易、操纵寿命长等特点，因其方便、结实、经济、适用、易清理等诸多优点，成为企业厂房内部及厂房与厂房之间短距离定点频繁运载重物的首选运输对象。
新乡百分百生产的轨道过跨车的重要技术参数有七项：供电体式格局、载重吨位、台面尺寸、台面高度、轨道长度、轨道间距、把持体式格局，其中最主要的技术参数为供电方式和载重吨位，轨道过跨车以供电方式判断其型号，以载重吨位判断其规格，型号中可以或许辅以轨道间距和操作方式，规格型号示例如下：各参数详细声名如下：型号申明：轨道电动平车按其供电方式的不合分为以下型号或系列：一、KPD系列低压轨道供电式电动平车:将艰深电压降为36伏安全电压尔后毗连到轨道，通过轨道供电给平车电机。
由于采纳36V保险电压，保险性能最高；由于不用电缆车外不用布线，故不怕烫，规格说明：电动轨道车按载重吨位（不含车自重）确定其规格，一般分为5T、10T、16T、20T、30T、40T、50T、60T、80T、100T、120T、150T、180T、200T，其主要目的是对驱动系统部件的格式化选择；载重吨位也可非标定制，其吨位数可以在1～200吨区间任意选择，而其驱动部件在没有特别要求的情况下其仍按标准产品近邻选择。
其它重要参数说明：台面尺寸和台面高度、轨道间距电动平车制造厂家有标准的尺寸，各制造厂家基本相差不大，如果选择非标产品必须明确说明；轨道长度根据现场使用情况各个不同，一般以米为单位级，是电动轨道平车的重要参数之一，特别对于低压电动轨道车，轨道长度直接影响着对变压系统硬件的选择，对整体价格影响较大。
电动平车说明书
KP KPD系列电动平车说明书目录1、前言1、1KP系列电动平车（图1）1、2KPD系列电动平车（图2）2、型号及基本参数2，1型号表示方法2，2电动平车基本参数表3、结构简介3，1总布置和车架3，2车架轮对3，3传动装置3，4连接装置3，5导电装置4、电气控制4，1供电方式4，2电机4，3 电气控制系统5、安装使用说明6、润滑周期表7、随机技术文件1前言电动平车，是一种电动有轨厂内运输车辆。
它具有结构简单、使用方便、容易维护、承载能力大、污染少等优点。
广泛用于机器制造和冶金工厂，作为车间内部配合吊车运输重物过跨之用。
KP系列是卷线供电电动平车，以卷线筒供电。
KPD系列是36V低压轨道供电电动平车，以轨道滑触线供电。
KP、KPD系列电动平车高度低，台面加强，改型容易，维修方便。
KPD系列电动平车的低压36V供电，由于不用电缆，故安全不怕烫，不怕砸，不妨碍交叉运输，易实现遥控和自动化，可以在弯道、环行道甚至岔道上长距离运行，给厂区运输布置以很大方便。
2型号及基本参数2，1 型号表示方法KP - - |轨距代号1：1435 2：762 mm载重吨位KP：卷线式电动平车KPD：36V轨道供电电动平车2，2 基本参数（表1）表一：KP KPD系列电动平车参数表拖线式KP-6KP-10KP-16KP-25KP-40KP-63低压36V KPD-6KPD-10KPD-16KPD-25KPD-40KPD-63载重t61016254063长m 3.6444．85宽m22．22．4高mm550580620670790830离地间隙mm5570运行速度30m/min25m/min车轮直径400mm550mm轨距mm1435 6t，10t为1435，762两种轴距mm2000210025002600电机KP YZ 2.2Kw YZ 3.5Kw YZ 5Kw YZ7.5KW 电机KPD JDYP 2.2Kw JDYP 3.5Kw5KW7.5Kw 自重KP190021002800300042005800自重KPD220024003000320044006000外型尺寸 3.7*2.03 4.1*2.03 4.8*2.435*2.43推荐钢轨P24,P38P38P433结构简介3，1 总布置和车架KP系列电动平车见图1，由车架、传动装置、从动轮对、卷线筒、电气控制装备等组成。
电动平板车技术要求
电动平板车技术要求
新乡百分百是一家集产品开发、制造、销售、服务为一体的专业研发电动平车。
多年来，以全新的现代物流理念、丰富的行业经验，为用户提供适用不同需要的运输搬运方案，为客户建设项目的生产加工、流通转运等各个环节提供先进、实用、高效、安全、品种多样的电动平车产品等，深受用户的赞誉。
电动平车总装要求：
1、电动平车轴距极限偏差为±2.0mm。
2、电动平车两轮对轴线的平行度为3.0mm
3、电动平车两轮对对角线L1与L2之差不得大于3.0mm
4、电动平车两轮对轴承的游动端应装再车辆的同一侧。
5、电动平车被动轮（其中一个）与基准轨道轨面的间隙不得大于2.0mm。
电动平车通用技术要求（车架）
1、电动平车车架焊接的焊缝坡口形式尺寸应符合GB985和GB986的规定。
关键部位的
2、电动平车焊缝不得有裂纹、气孔、弧坑和夹渣等缺陷。
3、电动平车焊缝咬边深度不得大于0.5mm，咬边连续长度不得大于100mm，焊缝单边咬
4、电动平车焊缝上的熔渣和两侧的飞溅物必须清除。
电动平车——电气设备要求
1、电动平车各电气元器件在车上安装应牢固，运行中不得有松动。
2、电动平车车架内配线应穿管，管子与车架必须用管夹紧固。
3、电动平车选用铜芯橡胶绝缘电线应采用截面不小于16mm2的多股线或4mm2的单股线。
4、电动平车电动机及其他电器元件的温升不得超过80℃。
电动平板车操作规程
电动平板车操作规程
一(开动前
1( 操作人员在开动前，必须检查轨道上有无障碍物，电源是
否正常。
2( 检查正反向控制按钮及停止按钮是否安全可靠。
二(运行中
1( 在装运货物时，应放置牢固平稳，平均分布，大件在下面，
小件在上面，不准超载、超高、超长、超宽。
2( 1平方米以下工件叠放高度不得超过1米半。
1平方米以上
工件叠放不得超过2米。
三(停机后
工作完毕后必须切断电源，卸下负荷，清扫设备。
四(安全注意事项1( 平板车运行中不得离人，严禁将车开出导轨末端。
2( 运行中严禁快速变换行进方向，运行中严禁检修和清扫工
作。
3( 不准在平板车上翻转物件，平板车开动时，车上不准站人。
KPX电动平车说明书
KPX电动平车使用说明书1.概述：本说明书适用于电动平车安装使用维护及试车验收。
1.1电动平车的主要用途：电动平车用于工厂、库房、料厂等固定跨间内搬运物料，安装维修设备。
1.2主要性能参数及构造：1.2.1主要性能参数自重: t 载重: t, 供电方式: 蓄电池, 轨距:电源电压: 24V, 速度: 30m/min, 轴距:, 台面尺寸: 1500mmX1000mm1.2.2电动平车的构成1. 运行机构2.小车架3.电气设备4.拐弯装置a.运行机构由电动机、制动器、减速器、旋转装置、轮组构成等组成。
b.小车架结构由工字钢、槽钢、钢板、角钢等组成。
c.电气控制设备电源箱、开关、蓄电池等组成。
1.3吊运保管注意事项电动平车,在吊运时需用专门吊装设备,要避免平板车在吊装、转运及存放不合理造成部件损坏等故障。
需注意下列事项：a.吊装时按设备工作状态进行吊运;b.起吊线应在设备重心的对称点起吊;c.吊点处应有足够刚性,吊运部应垫上木材、橡胶或其它缓冲物，以防吊运钢丝绳直接接触吊物，将设备拉伤；d.存放时应有足够强度的支承架垫起，按电动平车工作状态存放；e.露天存放应有防雨防晒措施，传动部及电气设备应有防水防锈、防碰防盗保护措施；1.4保证期保证所供应的电动平车，在用户妥善和合理使用的条件下，自使用日算起12个月内，但不超过自发货日起12个月期间内，如发现设备质量问题，按“三包”原则规定执行。
2.安装与调整a.按合同规定,货到用户三个月内,供需双方派员、按设备装箱单清点核实，发现问题及时处理，b.设备一般在地面组装,整体吊装。
检查好各项数据，如小车轨距等。
c.将电动平车放在两根平行且处于同一水平的轨道上;各项指标均应下列规定：(1)电动平车轨距K的极限偏差,不得超过△K≤±2m m。
在同一轴线的两个车轮偏斜方向相反。
同轨道上的所有车轮偏斜量不大于L/800，L为车轮端面上加工的基准圆直径。
(2).同一轴距下车轮的同位差不大于2mm.(3).润滑油能到达润滑。

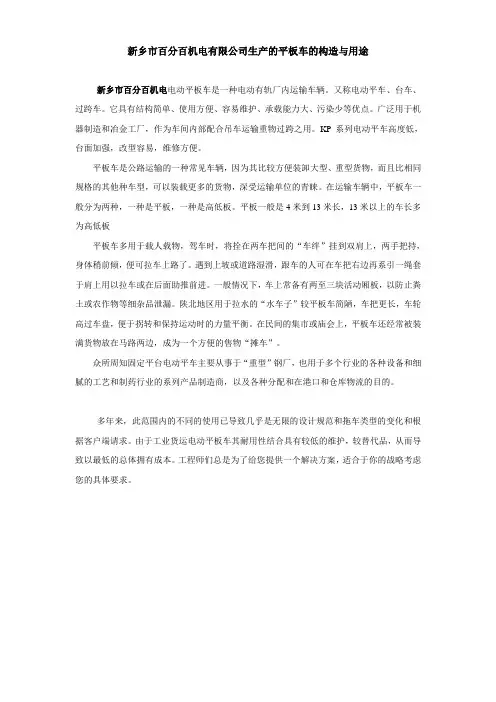

电动平板车参数图纸
新乡市百分百机电电动平板车是一种电动有轨厂内运输车辆。
又称电动平车、台车、过跨车。
它具有结构简单、使用方便、容易维护、承载能力大、污染少等优点。
广泛用于机器制造和冶金工厂，作为车间内部配合吊车运输重物过跨之用。
KP 系列电动平车高度低，台面加强，改型容易，维修方便。
平板车是公路运输的一种常见车辆，因为其比较方便装卸大型、重型货物，而且比相同规格的其他种车型，可以装载更多的货物，深受运输单位的青睐。
在运输车辆中，平板车一般分为两种，一种是平板，一种是高低板。
平板一般是4米到13米长，13米以上的车长多为高低板
平板车多用于载人载物，驾车时，将拴在两车把间的“车绊”挂到双肩上，两手把持，身体稍前倾，便可拉车上路了。
遇到上坡或道路湿滑，跟车的人可在车把右边再系引一绳套于肩上用以拉车或在后面助推前进。
一般情况下，车上常备有两至三块活动厢板，以防止粪土或农作物等细杂品泄漏。
陕北地区用于拉水的“水车子”较平板车简陋，车把更长，车轮高过车盘，便于拐转和保持运动时的力量平衡。
在民间的集市或庙会上，平板车还经常被装满货物放在马路两边，成为一个方便的售物“摊车”。
众所周知固定平台电动平车主要从事于“重型”钢厂，也用于多个行业的各种设备和细腻的工艺和制药行业的系列产品制造商，以及各种分配和在港口和仓库物流的目的。
多年来，此范围内的不同的使用已导致几乎是无限的设计规范和拖车类型的变化和根据客户端请求。
由于工业货运电动平板车其耐用性结合具有较低的维护，较替代品，从而导致以最低的总体拥有成本。
工程师们总是为了给您提供一个解决方案，适合于你的战略考虑您的具体要求。
电动平车操作规程
电动平车操作规程电动平车是一种电动叉车，用于在工业领域中的货物搬运。
使用电动平车需要依照操作规程，以下是电动平车操作规程。
一、操作前准备1. 充电：电动平车应始终保持充电状态，定期对其进行充电操作。
2. 检查车辆：操作前需要检查电动平车的各个部件是否完好无损，如轮胎、车轮、刹车、传动装置、悬挂钩、支架等等。
3. 确认荷载：确认所需搬载货物的重量、大小、高度和位置，以便有效调整车辆配置。
二、操作规范1. 轻启动：操作者必须仔细控制车辆启动，尽量缓和油门和制动器，防止产生颠簸、偏离和冲击。
2. 加速度：当车辆向前行驶时，操作者必须逐步加速，以免突发超速及制动失效。
3. 方向控制：电动平车会随人员操作方向而转向，操作者必须适应这种情况，并使用方向盘操控来控制车辆运行方向。
4. 刹车操作：对于要快速停车或突然遇到危急情况的，操作者应该尽可能的用力踩下制动器，随后再适当地松开，以保证车辆稳定且准确制动。
5. 载重限制：操作者必须遵守设定的载重限制方案，同时确认所需搬运的货物的重心位置，并且不要超过电动平车的最高载重能力。
6. 避开障碍物：操作者在行驶过程中，应始终留意周围是否有障碍物，针对路面上的障碍物、通道墙壁等地方要及时采取避让措施，以免造成车辆损坏。
7. 通行：操作者需要留意其它车辆和行人，避免发生碰撞事故。
8. 进出门：进出门时应特别注意，慎重调整车辆避开墙壁和门和地面陷洼，以保证操作的安全性和精度。
9. 停止：车辆停止时，应落脚并插住手刹，以防止车辆意外移动。
同时，将车辆处于安全区域，避免有其它车辆或人员经过。
三、操作时需注意事项1. 不要长时间连续使用电动平车，以避免车辆过热，顶风过程中的通过也应特别小心。
2. 电动平车应该以车辆性能最高的轮子向前行驶，以免阻力过大而导致车辆损坏。
3. 不要让过重或不规则的物体平放在电动平车上。
4. 坡度运行时，必须对前轮进行定位，避免滚动和移动。
5. 任何时候，操作者必须保持注意力和想象力，注意细节和周围环境，遵守操作规程。
KPD电动平车使用说明书
一、产品用途KPD系列电动平车适用于工厂车间内部或车间、车间之间长距离行驶，曲线与环形行驶，以及岔道行驶，作物料运输之用。
KPD系列电动平车供电电压380V和低压供电36V。
供电方式分拖线、滑线和卷线三种，其中单相低压供电型平车，线三相低压供电型平车可在两轨道中再增一根地面馈电线。
如客户需要，还可提供轨道自动断电遥控合闸装置。
KPD系列电动平车轨距有1435mm和762mm两种。
如需其它台面尺寸、轨距、电压等要求，欢迎洽谈订货。
二、产品技术规格表1型号规格表示方法：KPD系列电动平车型号规格表示方法如下：KPD —载重吨位数—36V低压电压—省略单相供电轨距1435mm KP—工矿车辆D—电动平车例1、KPD-10-2表示30V单相低压供电钢板台面电动平车，载重10吨，轨距762mm。
例2、KPD-10-II表示30V单相低压供电钢板台面电动平车，载重10吨，轨距1435mm。
例3、KPD-10-IS表示30V单相低压供电钢板台面电动平车，载重25吨，轨距1435mm。
三、结构概述1、总布置和车架KPD系列电动平车总布置见附图1，由车架、传动装置、从动轮对、连接缓冲装置、导电装置、电气设备组成。
传动装置的减速机为抱轴式，放于平车的一端，便于总成装拆和检视，而台面不必设检视孔，使重物放置位置不受孔盖限制，且便于改装。
如台面加铺轨、固定容器等。
车架是用四根纵梁八根横梁和盖板组成的板架结构，由于采取横梁上的八点承载这种结构配合轮对上的扁担轴承座使车台面高度降低很多。
操作方式为用按钮开关随车操控或遥控器控制。
KPD系列电动平车车轮和车轴是绝缘的，单相供电时在两根轨道上前后各设一个导电装置，固定于横梁上，在轨道上滑动导电，见附图2。
三相低压供电时中间前后各加一个导电装置。
2、轮对和通过性KPD系列电动平车车轮对结构见附图2，车轮和车轴间设有绝缘套和绝缘的外垫和内垫，绝缘套采用具有高机械性能的绝缘材料，MC工程塑料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动平板车高度设定
电动平板车高度的设定影响方面很多。
新乡市百分百机电有限公司致力解决此问题。
影响做大的是吨位，大吨位电动平板车因载重的需要，不可使用直径较小的车轮。
平车专用车轮决定了影响电动平板车台面高度，一般情况下，电动平板车高度不会低于平板车车轮，除非客户特意定制要求。
如果需要平板车高度较低的车型，应尽量选择拖缆供电或者滑触线供电的电动平车。
平板车高度可以影响很多因素，首先影响的劳动强度，较低的平板车高度可以大大提高劳动效率，节省工人体力，减少不必要的工人成本。
但有些工况也需要较高高度的平板车，比如液压升降平板车，因其工作时的特殊性，台面不可过低，液压缸的高度，决定了平板车的高度。
不管是超高台面电动平板车还是抄底台面轨道平车，百分百公司都可根据客户的要求制作，满足客户的需求。
百分百公司可生产1-300T区间内各种吨位的电动平车、手动平板车、无动力平板车等，根据供电方式的不同可分为KPD低压轨道供电式、KPX蓄电池供电式、KPT拖缆供电式、KPJ电缆卷筒供电式、KPC安全滑触线供电式、KP无动力牵引平板车等六大系列，强大的设计团队可以承接各种非标、非常规的电动平板车的设计。
电平车蓄电池通常是保障电动平车发生意外停电后备停车电源的必备要件，只有要必要时候才使用到它，这样偶然性的使用必定会导致电池长期不使用性能下降，建议每隔2个月对电动平车的铅酸蓄电池进行一次充放电，保持电池性能在最佳状态。
定期对电池外形进行检查，假如发现有鼓包现象，说明有电池组的个别单体充电电池出现了损坏现象，这个时候其的输出输入电压都不是很稳定，会延损其他电池的寿命，所以我们要及时更换。
假如发生停电导致的意外停车启用蓄电池的现象，应立即检查线路恢复供电，或者按说明书指导进行缓冲彻底停车防止电动平车电池的透支使用导致寿命缩减。
通常我们知道电池在潮湿腐蚀的环境下容易出现漏电等现象，电池损坏的也快，因此我们要定期对电平车蓄电池放置的位置进行检查是否有漏液，漏油等情况，保持放置位置的干净干燥。
