某食品厂车间平面图

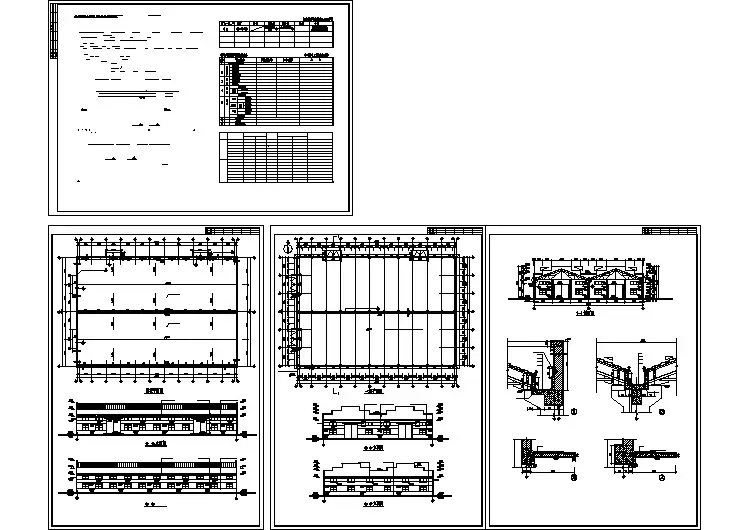

慈溪市某食品厂1350平米单层排架结构生产车间建筑设计CAD图纸
食品SC糕点加工车间平面图
冰淇淋生产人流物流及车间功能平面图
人流
墙体软帘门
墙体
软帘
门
月饼生产人流物流及车间功能平面图
人流
烘烤类糕点生产人流物流及车间功能平面图
墙体
软帘
门
人流
面团生产人流物流及车间功能平面图墙体软帘门
人流
设备分布示意图
一楼厂区平面图
墙体
软帘
门
设备编号及对应名称
标号设备名称标号设备名称
140型打蛋机19切割机
2120型打蛋机20卧式搅拌机
350型打蛋机21螺旋搅拌机
4开坯机22五匹机
5蛋糕切片机23包馅印饼机
6平炉24蛋挞机
7烤炉25工作台
8醒发室2620型打蛋缸
9筛粉机27货架
10双轨成型机28冰箱
11丹麦压面机29烤车
12压油机30牛角成型机
13sm80搅拌机31小西饼切割机
14成型分割机32手工滚圆机
15传送带33连续分割搓圆机
16醒发成型机34和面机
17制冰机35金属探测仪
18冰水机36水槽
37奶浆机38泰勒机
39盟立包装机40油炸锅
41高速混合搅拌机42T50冷柜
卫生设施平面图墙体软帘门
鼠类检测站B捕鼠笼C
捕蝇笼D
垃圾箱F无紫外灯区域
粘鼠板E
捕虫灯A
4
5
图例：
二楼实验室示意图
墙体
窗
门资料源自网络。
食品SC方便面加工车间平面图1
楼梯
女卫生间
预进间
女淋浴间
女更衣室
（人员通道） 办公室
粉、菜包 原料区
提升机
烘干机 脱水机
原料平台 计量秤 配
料
干炒机
平
粉（菜）料处理区
台
粉碎机
粉（菜）料配料区
粉碎机
检选平台 洗菜平台洗菜池洗菜机
菜料混合机
菜料混合区
粉料混合区
粉料混合机
2#
男淋浴间
男更衣室
男卫生间
预进间
楼梯
女卫生间
预进间
女淋浴间
女更衣室
炸酱锅
办公室
色拉油罐 棕榈油罐
（人员通道）
人员通道
消毒间
平
台
平
台
酱包原料区
办公室
提升机
台
料
料
平
配
配
选
制酱区
多用油炸锅
楼梯
原
料
平
台
酱包配料区
计量秤
台
平
料
原
切肉平台 绞肉机
生鲜处理料区
原 料 平 台
洗菜平台洗菜池洗菜池洗菜平台洗菜机
3#
¾
¶
´
洁具清洗暂存
男淋浴间 男卫生间
男更衣室 预进间
办公室
醋调配罐
醋包装区
醋包漏斗
酱包漏斗
楼梯
（人员通道）
酱料包装区
消毒间
女卫生间
预进间
女淋浴间
女更衣室
办公室
包装物存放区
提升机
粉、菜料包装区
中转贮存罐
粉料容器 粉料容器
菜料容器 菜料容器
1#
休闲食品生产车间平面图
手工蛋卷机
配料区 2
机 涂涂
自动蛋卷机 挤压膨化生产线
洗
手
消
毒
处
传递窗口
口
称量处
操 作 旋转炉 台
操 作 台 包馅机
原料周转间 周转间
溶 糖
锅
楼
梯
电梯
梯
包 包 包 包包 包 装 装 装 装装 装 机 机 机 机机 机
外
外
包
包
装
装
区
区
XX 食品有限公司
休闲生产车间平面图（3F）
说明：
1、
为生产流程方向标示
2、
空调标示
3、
推拉门
4、
传料口
5、
空门
6、
人流方负向
装箱区
洗
手
女
消
更
毒 处
衣
室
男更衣室
包装 物周 转区 电梯
楼梯
食品生产车间规划图
. 整体规划.冷库车间平面图（3号-2号-12号）西北 东南2000031750 2500 3175030000 6000 30000 9000 20000 20000 20000 5000 65000冷库内走廊恒温库1号 设计使用温度 -15℃~-10℃ 20×30=600m 2恒温库6号 设计使用温度 -15℃~-10℃ 20×30=600m 2封闭式冷库外走廊 低温库4号 设计使用温度 -30℃~-25℃ 20×30=600m 2低温库L3号 设计使用温度 -30℃~-25℃ 20×17=340m 2 低温库5号 设计使用温度 -30℃~-25℃ 20×30=600m 2恒温库2号 设计使用温度 -15℃~-10℃ 20×30=600m 2 封闭式冷库内走廊 食品罐头车间12号 （可以生产糖水食品仁【多种软包、瓶装、马口铁装】、盐水食品仁、枫糖食品仁、蜂蜜食品仁、糖水黑食品、原味金黄食品酱、调味金黄食品酱、金食品膏、金黄食品沙、纯板食品蓉、食品蓉、冷冻原味食品茸、冷冻食品浆、冷冻食品泥、中式格拉帕食品、含气甘食品仁、含气枫糖板食品仁、含气食品【开口】、欧式真空食品、中式MARRON GLACE 、糖霜食品纳豆、冰皮食品甘纳豆、甜糯食品干、欧式即食食品酱、冷冻即食金黄食品酱、养生食品干）冷冻食品车间2号 （可以生产：速冻生制食品、速冻熟制食品、速冻开口笑栗速冻盐煮樱花食品、速冻樱花烤食品、速冻韩式烧食品、速冻糖炒板食品、速冻热烫板食品仁、速冻食品米、速冻糖炒食品仁、速冻蒸制食品仁、速冻刀削食品仁、速冻刀削糖渍食品仁、速冻香糯贡食品、速冻烤食品仁、矾水保鲜食品仁、真空保鲜食品米）-根据当地产品的品种特点可以开发其他类板栗产品。
食品调理类在调理车间生产（调理类包括食品万、食品布丁、食品羊羹、食品派、食品饼、食品铜锣烧、59秒食品浆等 13000制冷 机房 控制室60m3地下冷却池 东北西南冷库车间立面示意图东北面西北面西南面东南面说明：由于气温较高，耗冷量较大，图中标的设计温度看起来较低，主要考虑板栗收获季节会提前，板栗本身的田间热比较大，如果设计低了，很难降下温，板栗降不下温度是最大的忌讳，一般用麻袋收货的板栗要求入库12小时后温度降到8℃，用开眼蛇皮袋收货的板栗要求入库12小时后温度降到11℃。
(面包)食品加工厂车间平面图
面包)食品加工厂车间平面图背景介绍为了更好地组织和规划(面包)食品加工厂的生产过程，特编制了该车间平面图。
该平面图旨在提供一个清晰的视觉指导，帮助员工了解车间的布局、设备摆放和生产流程，从而提高工作效率和运营质量。
车间布局1.原料储存区：位于车间的一角，用于存放新鲜面粉、酵母、糖等所需原料。
该区域设有标识和合适的容器，以确保原料储存的有序性和防止交叉污染。
1.原料储存区：位于车间的一角，用于存放新鲜面粉、酵母、糖等所需原料。
该区域设有标识和合适的容器，以确保原料储存的有序性和防止交叉污染。
1.原料储存区：位于车间的一角，用于存放新鲜面粉、酵母、糖等所需原料。
该区域设有标识和合适的容器，以确保原料储存的有序性和防止交叉污染。
2.面团制备区：该区域紧邻原料储存区，专门用于制备面团。
设备包括大型搅拌机和发酵箱等。
搅拌机用于混合原料，发酵箱用于控制面团酵母发酵的温度和湿度。
2.面团制备区：该区域紧邻原料储存区，专门用于制备面团。
设备包括大型搅拌机和发酵箱等。
搅拌机用于混合原料，发酵箱用于控制面团酵母发酵的温度和湿度。
2.面团制备区：该区域紧邻原料储存区，专门用于制备面团。
设备包括大型搅拌机和发酵箱等。
搅拌机用于混合原料，发酵箱用于控制面团酵母发酵的温度和湿度。
3.面包成型区：面团制备区之后是面包成型区。
在该区域，面团按照所需形状（例如圆形、长形等）进行成型。
成型过程需要专业的面包师傅技术，并依赖成型机等设备。
3.面包成型区：面团制备区之后是面包成型区。
在该区域，面团按照所需形状（例如圆形、长形等）进行成型。
成型过程需要专业的面包师傅技术，并依赖成型机等设备。
3.面包成型区：面团制备区之后是面包成型区。
在该区域，面团按照所需形状（例如圆形、长形等）进行成型。
成型过程需要专业的面包师傅技术，并依赖成型机等设备。
4.烘烤区：成型完成后的面包将进入烘烤区。
该区设置一系列的烤箱，采用适当的温度和时间参数对面包进行烘烤，使其具备美味的口感和外观。
