怀化学院电路课程综合实验报告学生姓名：康丽娟学号： 1010406028系别：物理与信息工程系专业：通信工程指导老师：钱莹晶起止时间：2011/5/20—2011/6/112011年5月28日实验目的：1、制作TD-128型亚超声遥控开关2、了解TD-128型亚超声遥控开关电路原理3、锻炼自己制作电子产品的能力和独立思考问题的能力实验仪器：专用教学套件—TD128型亚超声遥控开关、电路原理图、印刷板元件装配图、焊接装备套实验内容：把专用教学套件—TD128型亚超声遥控开关中的电阻、电容、二极管、电感、三极管等分类找出。
利用色带辨别出电阻的大小，再根据电路原理图和印刷元件图把电阻安装到电路板上，再烙铁和锡把其固定好。
用老虎钳把多余的铁剪掉。
把所有的元件都按上面的步骤焊接上去。
（注意：1、电容、二极管、三极管都有正负之分，所以安装时必须先弄清正负极并严格按照印刷板元件装配图来安装。
2、安装时，先装电阻、二极管，要卧式安装。
3、再装电容三极管立式安装。
4、最后安其它元件。
4、不能虚焊、短路以防触电。
）实验原理：亚超声遥控开关套件本电路用直流供电，有信号触发电路和双稳态触发器组成，发射用带嘴橡皮球发射18KHz的超声波作为指令，接收器收到18KHz的指令时触发双稳态电路来控制继电器的吸合，此电路制作很容易。
解决问题的方法：1、刚开始时，去图书馆查阅了相关书籍。
2、上网搜索了相关内容。
3、在操作时，遇到电阻不会利用色带来辨别是多少、立式三极管不知道怎么安装在EBC三个孔中时，就问了大二的一个学长。
实验总结:这次亚超声遥控开关制作过程中，我学到了很多东西，其中最大的成果是我成功的独立的完成了这次制作。
当然，对于这次实验的制作，我从中学到了好多的东西，首先，我学会了换思维去思考问题，这次操作，很大程度上培养了我的动手能力跟独立思考的能力。
也为以后电子产品制作打下了基础。
我很喜欢这次实验，虽然用了我2个多小时才把这个亚超声遥控开关做好，但我真的好开心，好有成就感，希望以后有更多独立制作电子产品的机会，更希望自己能参加电子科技大赛。
亚超声遥控开关电路
亚超声遥控开关电路亚超声遥控开关电路亚超声遥控开关的品牌及电路形式众多，控制执行器件有的采用继电器；有的则采用晶闸管。
而遥控发射器多采用压气式亚超声笛（其外形有橄榄形及扁圆形）。
本文以附图所示的典型电路为例，简介其工作原理及故障检修两例。
一、电路ＡＣ２２０Ｖ经Ｃ１降压，ＶＤ１、ＶＤ２整流；Ｃ２、ＶＤ３滤波稳压后为接收控制电路提供工作电源。
ＢＭ为压电亚超声接收传感器；Ｒ２、Ｌ构成亚超声谐振电路；ＶＴ３、ＶＴ４构成双稳态触发器；ＶＴ５和继电器Ｋ组成控制执行电路；ＣＺ为被控负载插座。
二、检修实例［例１］在接收到发射器的遥控指令后，指示灯ＶＤ７和受控灯泡同时快速连续闪烁，并能听到继电器衔铁颤抖时产生的机械噪音，１秒钟之后，颤声停止，受控灯泡和ＶＤ７同时熄灭。
这种故障常常发生在遥控开关的电源电路中，当市电电压低于１８０Ｖ或降压电容器Ｃ１的容量不足时，均会因直流电源不足以向整机提供所需的工作电流，而造成驱动电路和继电器难以顺利进入正常的吸合状态，表现为吸持不牢、似吸非吸等。
经测市电正常，于是将Ｃ１拆下，测得其容量为０．３２μＦ，电容量已明显减小。
换上一只０．４７μＦ／４００Ｖ的涤纶电容器，故障排除。
此外，如果Ｃ２失效（无容量）也会导致与本例相同的故障现象。
［例２］在每次遥控开灯时，指示灯ＶＤ７和受控灯泡都要闪烁数次之后方能进入稳定的发光状态。
在触发脉冲产生电路中，Ｒ３为ＶＴ２的集电极负载电阻，从Ｒ３输出触发信号；Ｃ５为防止误解发。
本例为Ｃ５失效，用一只２．２μＦ／１６Ｖ的电解电容器代换后，故障消除。
实践证明，Ｃ５的取值范围一般在０．４７～３．３μＦ之间比较得当。
一般来说，容量选得较大时，遥控开关的响应时间比较长些，反之较短。
CH型亚超声遥控开关

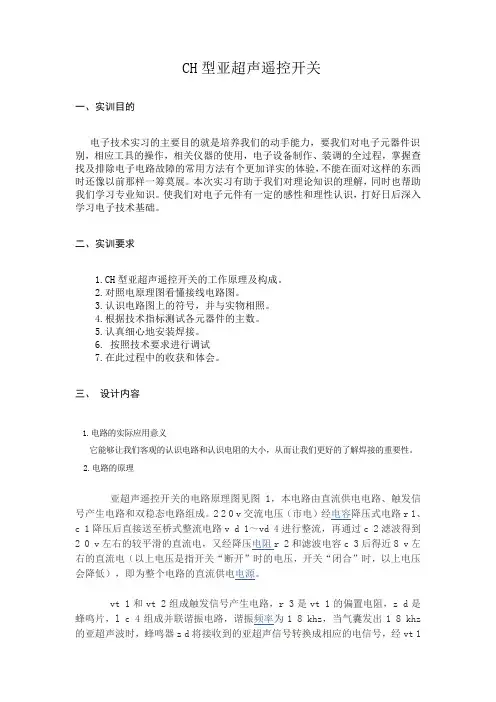

CH型亚超声遥控开关一、实训目的电子技术实习的主要目的就是培养我们的动手能力，要我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验，不能在面对这样的东西时还像以前那样一筹莫展。
本次实习有助于我们对理论知识的理解，同时也帮助我们学习专业知识。
使我们对电子元件有一定的感性和理性认识，打好日后深入学习电子技术基础。
二、实训要求1.CH型亚超声遥控开关的工作原理及构成。
2.对照电原理图看懂接线电路图。
3.认识电路图上的符号，并与实物相照。
4.根据技术指标测试各元器件的主数。
5.认真细心地安装焊接。
6. 按照技术要求进行调试7.在此过程中的收获和体会。
三、设计内容1.电路的实际应用意义它能够让我们客观的认识电路和认识电阻的大小，从而让我们更好的了解焊接的重要性。
2.电路的原理亚超声遥控开关的电路原理图见图1，本电路由直流供电电路、触发信号产生电路和双稳态电路组成。
2 2 0 v交流电压（市电）经电容降压式电路r 1、c 1降压后直接送至桥式整流电路v d 1～vd 4进行整流，再通过c 2滤波得到2 0 v左右的较平滑的直流电，又经降压电阻r 2和滤波电容c 3后得近8 v左右的直流电（以上电压是指开关“断开”时的电压，开关“闭合”时，以上电压会降低），即为整个电路的直流供电电源。
vt 1和vt 2组成触发信号产生电路，r 3是vt 1的偏置电阻，z d是蜂鸣片，l c 4组成并联谐振电路，谐振频率为1 8 khz，当气囊发出1 8 khz的亚超声波时，蜂鸣器z d将接收到的亚超声信号转换成相应的电信号，经vt 1放大，由vt l的集电极的并联谐振回路选取1 8 kh z的信号，通过耦合电容c 5送至vt 2进行放大和整形，以尖脉冲形成经r 5、c 6输出，即产生了能控制双稳态电路的触发信号。
v t 3、v t4等元件构成典型的双稳态电路，该电路具有对称性，由于v t3和vt4的性能参数不可能绝对一一样，当v t4的放大能力略好于vt3时，当有尖脉冲输入时，vt4首先导通，vc 4≈0.3 v，促使vt 3截止，这是一种稳定状态；当又有尖脉冲输入时，vt4由导通变为截止，vt 3由截止变为导通，这又是一种稳定状态。
亚超声遥控风扇调速电路的设计
９ ０ １ ４是 一款 在 放 大 电路 中非 常 常 见 的 晶 体 三 极 管 ， 它 是
科技前沿
亚超 声遥控 风扇调 速 电路 的设 计
李 莹
天津现 代职业技术 学院， 北京 １ ０ ０ ０ ０ ０
摘要 ：亚 超 声 遥 控 开 关 现 如 今 已经 广 泛 应 用于 楼 宇 内灯 光 照 明设 备 、 台灯 、收 录机 、 电视 机 等 家 用 电 器设 备 上 ， 给人 们 的生 活带来 了便利 。亚超声遥控开关具有工作状态稳定 、安全可靠 、电路体积 小、遥控距 离较 长等优 点。本文基 于亚超 声波 的特点对要超 声波进 行 了阐述并设计 了一款亚超声遥控风扇调速 电路 。 关键 词 ：亚超 声 波 ： Ｉ Ｃ ４ ０ １ ７ ；遥 控 风 扇 中图分类号 ：Ｔ Ｐ ８ ７ ２ 文献标识码 ：Ａ 文章编号 ：１ ０ ０ ９ — ６ ４ ３ ４ （ ２ ０ １ ５ ） ０ ２ — ０ ０ ８ ４ — ０ ２
Ｉ Ｃ ４ ０ １ ７ 是一款 ５ 位Ｊ ｏ ｈ ｎ ｓ ｏ ｎ计数器 ，具有 ｌ Ｏ个译码输 出端 ，还有 Ｒ Ｅ Ｓ Ｅ Ｔ 、Ｃ Ｌ Ｏ Ｃ Ｋ 、Ｃ Ｌ Ｏ Ｃ Ｋ Ｉ Ｎ Ｈ Ｉ Ｂ Ｉ Ｔ输入端 ，时钟输 入端 的斯密特触发器具有脉冲整形功能，对输入时钟脉冲上 升和下降时间没有限制 。Ｃ Ｌ Ｏ Ｃ Ｋ Ｉ Ｎ ｔ ｔ Ｉ Ｂ Ｉ Ｔ为低 电平 “ ０ ”时 ， 计数器在时钟上升沿开始计数；当 Ｃ Ｌ Ｏ Ｃ Ｋ Ｉ Ｎ Ｈ Ｉ Ｂ Ｉ Ｔ 为 高 电平 “ １ ”时，计数功能无 效。Ｒ Ｅ Ｓ Ｅ Ｔ为高 电平 “ １ ”时 ，计数器 清 零 。Ｊ ｏ ｈ ｎ ｓ ｏ ｎ计 数 器 ，提 供 了快 速 操 为低 电平 ，只有在对应 时钟周期 内保持高 电平 。在每 １ ０个时钟输入 周期 Ｃ Ａ Ｒ Ｒ Ｙ Ｏ Ｕ Ｔ 信号完成一次进位 ，并可用作多级计数器级联的下级脉冲时 钟输入 。
hkw-5型亚超声波遥控开关电路原理及故障检修方法
hkw-5型亚超声波遥控开关电路原理及故障检修方法HKW-5型亚超声波遥控开关是一种应用超声波技术的远距离无线控制开关，其原理基于超声波传感器和无线控制电路。
电路原理：HKW-5型亚超声波遥控开关由超声波传感器、控制电路、接收电路和继电器组成。
1.超声波传感器：超声波传感器用于接收发射器发出的超声波信号，并将信号转换为电信号传递给控制电路。
2.控制电路：控制电路通过电信号控制继电器的开关动作，从而控制被控制设备（如灯、电视等）的开关。
3.接收电路：接收电路接收发射器发出的无线信号，并将信号传递给控制电路。
4.继电器：继电器是一个电磁开关，其通过控制电路的电信号来控制开关状态。
工作原理：当使用者通过发射器发出遥控信号时，信号被接收器接收，并传递给控制电路。
控制电路将信号处理后控制继电器的动作，使其切换开关状态。
继电器的输出端与被控制设备相连，从而实现对设备的遥控开关操作。
故障检修方法：1.确认发射器与接收器之间的无线信号是否正常传输。
可以使用其他无线设备进行测试，或者将发射器和接收器的电池更换为新的。
2.检查超声波传感器是否正常工作。
可以使用万用表测量传感器的电阻值来进行检查。
如果电阻值超出正常范围，说明传感器可能需要更换。
3.检查控制电路是否正常。
可以使用万用表测量控制电路的电压和电流。
如果电压或电流异常，可以逐个检查电路中的元件，并更换故障元件。
4.检查继电器是否正常工作。
可以使用万用表测量继电器的电阻值来进行检查。
如果电阻值超出正常范围，说明继电器可能需要更换。
5.检查接收电路是否正常。
可以使用万用表测量接收电路的电压和电流。
如果电压或电流异常，可以逐个检查电路中的元件，并更换故障元件。
以上是HKW-5型亚超声波遥控开关电路原理及故障检修方法的简要介绍。
在实际应用中，还需要结合具体情况进行问题分析和解决。
如遇到复杂问题，建议寻求专业人士的帮助。
亚超声遥控开关的设计
亚超声遥控开关的设计目录一、绪论 (3)（一）超声波的发展及应用 (3)（二）亚超声遥控开关的起源及其国内外的发展 (3)二、亚超声遥控开关的方案实现 (4)三、硬件实现 (5)（一）亚超声发射器 (5)（二）亚超声接收放大器 (6)四、亚超声遥控开关的制作及调试 (7)（一）亚超声遥控开关的制作 (7)（二）亚超声遥控开关的调试 (8)谢辞 (9)参考文献 (10)附录 (11)亚超声遥控开关的设计摘要：亚超声遥控开关分为遥控发射头和接收电路两部分，亚超声遥控开关电路由亚超声发射器、亚超声接收放大器、通道译码器、双稳态触发器和继电器驱动电路组成。
亚超声遥控开关是一种介于普通的声控制开关和超声遥控开关两者之间的声控制开关，亚超声遥控开关可以应用在楼梯走道灯、台灯、收录机、电视机等家用电器设备上，它采用的声控频率为18-20kHz，而且可利用廉价的压电陶瓷片作为发射、接收声传感器，可靠性高、辐射干扰小、操作便捷，是一种经济、实用的声控制开关。
关键词：亚超声；微分电路；双稳触发The design of ultrasonic remote control switchAbstract: The sub-divided into ultrasonic remote control switch remote control transmitter and receiver circuits first of two parts, sub-sub-ultrasonic remote control switch circuit by the ultrasonic transmitter, Asia ultrasonic receiver amplifier, the channel decoder, bistable triggers, and relay driver ultrasonic remote control switch is a control switch between normal sound and ultrasonic remote control switch the sound between the two control switches, remote switching sub-ultrasound can be used in the staircase walkway lights, lamps, tape recorders, television sets and other household appliances equipment, It uses the voice frequency of 18-20kHz, and can be used as a low-cost piezoelectric ceramic transmitter and receiver of acoustic sensors, high reliability, radiation interference is small, easy to handle, is an economical, practical and sound control switch.Keywords: Asia ultrasound; differential circuit; bistable trigger一、绪论（一）超声波的发展及应用声源体发生振动会引起四周空气振荡，那种振荡方式就是声波。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、概述亚超声遥控开关采用声波转换原理，在60平方米的房间内可随意（无线）遥控电视机、录音机、影碟机、电灯等一切家用电器开关，给你的生活带来极大方便，不起床、不动步，轻轻一按，开关一切。
灵敏度很高，产品使用寿命长，性能稳定，能延长各类家电的使用寿命。
产品特点：1、接通电源后，轻轻一按气囊，电灯开；再按气囊，电灯关。
2、无须像电视遥控器那样对准电灯，只要轻轻一按气囊即可。
3、随身携带一只气囊，走到哪里按着气囊灯开关到哪里（一个气囊可一路控制所有电源），实在是方便之至。
电气特性：功率小于500W电器，接入电源为220V，输出插座是普遍的220V插座（请看实物）。
主机上有指示灯，灯亮代表已接通电源。
使用方法：将亚超声遥控开关背面插头插入电源插座，把家用电器插头插入摇控器正面插孔，使用者仅需捏气囊即可控制电源的通与断。
采用声波换能原理，您只要轻捏一下气囊即可在一定范围内遥控任何方位的家用电器开关。
二、实验目的以及要求实验目的：了解亚超声遥控开关采用的声波转换原理，加强对传感器应用的认识。
从电路原理图中了解整流、滤波、稳压过程中各部分原件的作用，在理论学习的基础上从实践中进一步深入了解整流电路、滤波电路、稳压电路等模拟电路知识，摆脱单纯的理论知识学习状态，通过和实际设计的结合锻炼我们综合运用所学的专业基础知识，解决实际问题的能力，提高我们的动手能力以及分析问题的能力。
实验要求：锡焊技术是电工、电子工艺的基本操作技能之一，电子元器件是组成电子产品的基础，把电子元器件牢固的焊接到印刷电路板上，是电子装配的重要环节。
掌握焊接的基本知识和基本技能是衡量我们掌握电子技术基本技能的一个重要项目，是我们接下来的实习必备的知识储备，也是我们参加工作所必须掌握的技能。
通过焊接练习，使同学们熟练掌握电烙铁的正确使用方法，熟悉不同元器件的焊接方法，要求焊点不仅位置正确，还要牢固可靠，形状整洁美观。
并能够正确掌握对各种焊接错误（如锡量过少致使接触不良、不牢固，锡量过多导致短路等）的修正方法，为接下来的实习打好相关基础。
同时，注意培养自己在工作中耐心细致，一丝不苟的工作作风。
三、实验器材及工具介绍亚超声遥控开关教学散件，电烙铁、焊料、焊剂、吸锡器、万用表、螺丝刀、剪刀、镊子等工具（见图1、图2）。
万用表：是一种多功能、多量程的测量仪表，我们实验室用数字万用表。
一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。
电烙铁：电烙铁是最常用的焊接工具。
我们使用30W 内热式电烙铁。
新烙铁使用前，应用细砂纸将烙铁头打光亮，通电烧热，蘸上松香后用烙铁头刃面接触焊锡丝，使烙铁头上均匀地镀上一层锡。
这样做，可以便于焊接和防止烙铁头表面氧化。
旧的烙铁头如严重氧化而发黑，可用钢挫去除表层氧化物，使其露出金属光泽后，重新镀锡，才能使用。
焊料：焊料是用于填加到焊缝、堆焊层和钎缝中的金属合金材料的总称。
包括焊丝焊条、钎料等，是一种熔点比被焊金属熔点低的易熔金属。
有锡铅焊料、银焊料、铜焊料等，在一般电子产品装配中，主要使用锡铅焊料，俗称为焊锡。
焊剂：焊接时，能够熔化形成熔渣和气体，对熔化金属起保护和冶金处理作用的一种物质。
又叫做助焊剂，通常是以松香为主要成分的混合物，是保证焊3、使液态钎料有合适流动速度以填满钎缝。
图1 元件清单图2 亚超声遥控开关四、实验电路原理分析亚超声遥控开关分为遥控发射器和接收电路两部分。
发射器为带有哨嘴的接过程顺利进行和致密焊点的辅助材料。
焊剂的功能部分可分为三个：1、去除焊接面的氧化物，降低焊料熔点和表面张力，尽快达到钎焊温度。
2、保护焊缝金属在液态时不受周围大气中有害气体影响。
橡胶气囊。
当用手挤压气囊时，囊内空气急速通过哨嘴，可以发出频率为16~20kHz的亚超声波作为控制源（见图3）；接收电路在开关盒子内部，核心器件是压电陶瓷接收器，它将接收到的接近超声频的亚超声信号转换成电信号。
电路由选频放大电路、滤波电路、整流电路和稳压电路组成。
（接收电路原理图见图4）。
（见图3A）220V是市电交流电源经电容C8 降压,D2、D3、D4、D6桥式整流,电容C1 滤波,得到约12V直流电压,为整个遥控接收电路提供电源。
C8 并联的R3 为C8 的放电电阻。
压电陶瓷片Y,将接收到的亚超声振动能转化为对应频率的电能。
经以Q3为核心的固定偏置共射电路放大,并经并联谐振回路L1、C7 选频,图3 遥控发射头——橡胶气囊图4 接收电路原理图以排除其他声频的干扰,防止误动作。
按图示参数,不难算了选频频率约为20kHz。
该脉冲经C4 耦合,由Q5放大。
D1 是为防止Q5 发射结反向击穿而设的保护二极管。
Q5放大输出的信号,经R8、C3 积分电路延时后,作为控制计数器翻转的脉冲。
以Q2、Q4为核心,加上R6、R7、R9、R10、R11、R12、C5、C6、D5组成双稳态计数器，每经R8 过来一个脉冲,计数器翻转一次,使Q4的集电极输出轮流为高低电平状态。
当Q4 集电极为高电平时,Q1 饱和导通,继电器J 通过发光管LED 接通。
LED 点亮,J 常开触点J1 吸合,输出端通电。
再次按动遥控头后, Q2、Q4组成的双稳电路翻转,Q4集电极电位变低,Q1 截止,LED熄灭,继电器J 工作线圈失去电流,触点J1 释放,开关输出端断电。
五、实验的具体步骤1、焊接与安装焊接时按下列步骤进行，只有完成了上一步才能进行下一步，一般先焊装低矮、耐热原件。
若有需要与印刷电路板紧固的大型元件，或与面板上孔、槽相嵌装的元件，也需给予特别的注意，具体焊装步骤：a）清查元件的数量（依据元件清单）与质量，对不合格的元件应及时更换。
b）确定元件的安装方式、安装高度，一般它由该器件在电路中的作用、印刷电路板与外壳间的距离以及该器件两个安装孔的距离（依据印制板图）所决定。
c）对器件的引脚弯曲成型处理，成型时不得从引脚根部弯曲。
d）插装：根据元件位号对号插装，不可插错，对又极性的元器件（如二极管、三极管、电解电容等）的脚，插孔时应特别小心。
e）焊接：各焊点加热时间及用锡量要适当，对耐热性差的元器件应使用工具辅助散热。
防止虚焊、错焊，避免因种种原因而造成短路。
f）焊后处理：剪去多余引脚线，检查所有焊点，对缺陷进行修补。
g）；盖后盖上螺钉：盖后盖前需要检查所有元件是否正确到位；变压器是否落在安装槽内导线不可紧靠铁芯；是否有导线压住螺钉孔或散露在盖外。
图6 焊接好的电路底板2、安装提示a）注意所有与印刷电路板嵌装元件的高度与孔的配合（如发光二极管的圆顶部应与面板孔相平，面板与拨动开关K1是否灵活到位）；b）三极管V1、V2、V3采用横装，焊接时引脚稍留长一些；c）由于空间不够，C1、C2、C3 、C41、C5 卧装；d）从变压器及印刷电路板上焊出的引线长度应适当，导线不可伤及铜芯，多股芯线剥头后有松散现象，需要拧紧导线防止烫锡、插孔及焊装。
e）为了便于焊接，可根据具体情况采用分类，分片焊装。
f）由于本电路工作频率低，总增益又不是太大，不易发生自激。
对元件要求不高，比如二极管选用较为常见的1N4001-PNP，三极管可以选用9012-NPN三极管可以选用9013等。
只要元件性能良好，安装无误，基本上一装即可。
图7 制作完成的成品图内部图8 制作成品图外貌六、实验结果及检修总装完毕后，按原理图、印刷电路板装配图及工艺要求检查整机安装情况，着重检查变压器连线及印刷电路板上相连导线或有无短路及缺陷，一切正常时后方可接通电源开始检测。
将亚超声遥控开关背面插头插入电源插座，把用电器（实验室灯泡）插头插入摇控器正面插孔，使用者仅需捏气囊即可控制电源的通与断。
主机上有LED 指示灯，灯亮代表已接通电源，灯灭代表断开电源。
检修实例：［例1］在接收到发射器的遥控指令后，LED 指示灯VD7 和受控灯泡同时快速连续闪烁，并能听到继电器衔铁颤抖时产生的机械噪音，1 秒钟之后，颤声停止，受控灯泡和LED指示灯VD7 同时熄灭。
这种故障常常发生在遥控开关的电源电路中，当市电电压低于180V或降压电容器的容量C1 不足时，均会因直流电源不足以向整机提供所需的工作电流，而造成驱动电路和继电器难以顺利进入正常的吸合状态，表现为吸持不牢、似吸非吸等。
经测市电正常，于是将C1 拆下，测得其容量为0.32μF，电容量已明显减小。
换上一只0.47μF/ 400V的涤纶电容器，故障排除。
此外，如果C2失效（无容量）也会导致与本例相同的故障现象。
［例2］在每次遥控开灯时，指示灯VD7 和受控灯泡都要闪烁数次之后方能进入稳定的发光状态。
在触发脉冲产生电路中，R3 为VT2 的集电极负载电阻，从R3 输出触发信号；C5 为防止误解发。
本例为C5 失效，用一只2.2μF/ 16V 的电解电容器代换后，故障消除。
实践证明，c5 的取值范围一般在0.47～3.3μf之间比较得当。
一般来说，容量选得较大时，遥控开关的响应时间比较长些，反之较短。
七、实验心得体会通过一个星期电子技术课程设计学习，使我们对电子工艺的理论和应用有了初步的系统了解。
了解到焊普通元件与电路元件的技巧、印制电路板图的设计制作与工艺流程、亚超声遥控开关的工作原理与组成元件的作用等。
这些知识不仅在课堂上有效，对以后的电子工艺课的学习有很大的指导意义，在日常生活中更是有着现实意义。
同时对自己的动手能力也是个很好的实践和锻炼。
让我们自己动手，掌握一定操作技能并亲手设计、制作、组装与调试，将基本技能训练，基本工艺知识和创新启蒙有机结合，培养我们的实践能力和创新精神。
焊接，无疑是电子制作中极为关键的一环。
焊接的质量影响着整个作品的整体质量和性能，有些焊接错误会导致不可估量的恶劣影响，甚至可能会使整个作品报废。
所以，什么地方该焊，改用多少焊锡等都要考虑好，并时刻注意。
实验中在焊接练习的时候，刚开始手总是抖得厉害，慢慢焊多了才渐渐熟练，特别是在焊点很近的地方也能焊的很好，比较美观。
这个过程，能让你更深刻体会到“孰能生巧”这一成语的直观反映。
同时在实践过程中还发现不要让电烙铁挨着板子太长时间，大概5 秒之后必须拿开，否则很容易将板子焊坏。
如果你的电烙铁头变黑，在用松香清洗干净之后，要上锡，这点很重要，影响着焊接点的美观，同时很容易忽视。
焊接环境空气流动不宜过快，切忌在风扇下焊接，以免影响焊接温度。
焊接过程中不能振动或移动工件，以免影响焊接质量。
最后还会发现在焊接之前还应该考虑好元件的大小，占用空间大小等问题，是否要采用卧式，不然焊完后又会发现盖不上盖子，又要重来。
总之，这次电子技术课程设计让我对执着和耐心又有了更深的认识。
最后我要感谢和我在一起设计、焊接、安装、调试，一起克服困难的同学，更要感谢这次电子技术课程设计的指导老师—曹敏老师，感谢他对我们小组的耐心指导。
