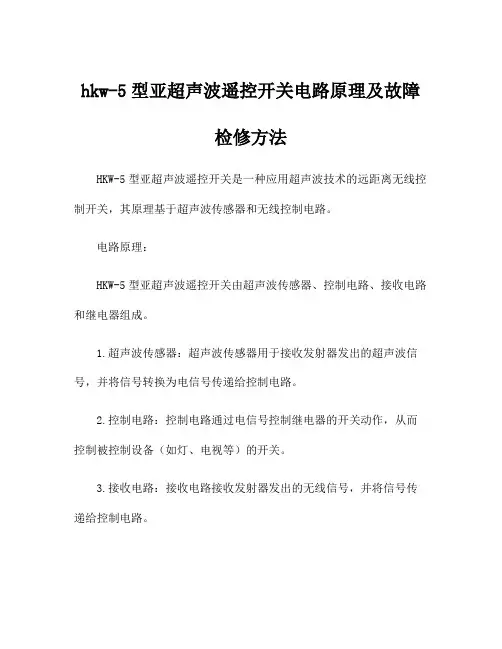

hkw-5型亚超声波遥控开关电路原理及故障检修方法

hkw-5型亚超声波遥控开关电路原理及故障检修方法

hkw-5型亚超声波遥控开关电路原理及故障检修方法HKW-5型亚超声波遥控开关是一种应用超声波技术的远距离无线控制开关,其原理基于超声波传感器和无线控制电路。

电路原理:HKW-5型亚超声波遥控开关由超声波传感器、控制电路、接收电路和继电器组成。

1.超声波传感器:超声波传感器用于接收发射器发出的超声波信号,并将信号转换为电信号传递给控制电路。

2.控制电路:控制电路通过电信号控制继电器的开关动作,从而控制被控制设备(如灯、电视等)的开关。

3.接收电路:接收电路接收发射器发出的无线信号,并将信号传递给控制电路。

4.继电器:继电器是一个电磁开关,其通过控制电路的电信号来控制开关状态。

工作原理:当使用者通过发射器发出遥控信号时,信号被接收器接收,并传递给控制电路。

控制电路将信号处理后控制继电器的动作,使其切换开关状态。

继电器的输出端与被控制设备相连,从而实现对设备的遥控开关操作。

故障检修方法:1.确认发射器与接收器之间的无线信号是否正常传输。

可以使用其他无线设备进行测试,或者将发射器和接收器的电池更换为新的。

2.检查超声波传感器是否正常工作。

可以使用万用表测量传感器的电阻值来进行检查。

如果电阻值超出正常范围,说明传感器可能需要更换。

3.检查控制电路是否正常。

可以使用万用表测量控制电路的电压和电流。

如果电压或电流异常,可以逐个检查电路中的元件,并更换故障元件。

4.检查继电器是否正常工作。

可以使用万用表测量继电器的电阻值来进行检查。

如果电阻值超出正常范围,说明继电器可能需要更换。

5.检查接收电路是否正常。

可以使用万用表测量接收电路的电压和电流。

如果电压或电流异常,可以逐个检查电路中的元件,并更换故障元件。

以上是HKW-5型亚超声波遥控开关电路原理及故障检修方法的简要介绍。

在实际应用中,还需要结合具体情况进行问题分析和解决。

如遇到复杂问题,建议寻求专业人士的帮助。

近五年来主要科研成果统计表

近五年来主要科研成果统计表
56
汽车生产线的PLC控制系统
第一作者
2004/山东机械
朱祥庭
57
汽车装配的自动监控系统(科技核心期刊)
第一作者
2004/制造业自动化
朱祥庭
58
PLC在专用设备中应用
第一作者
2005/济南职业学院学报
朱祥庭
科研课题情况统计表
序号
名称
类别
出版/发表/鉴定单位、时间
作者
获奖情况
1
省05年高校教学改革立项项目:《数字电子技术》案例式教学研究。两年的时间。
近五年来主要科研成果统计表
序号
名称
类别
出版/发表/鉴定单位、时间
作者
获奖情况
1
精密度、准确度和精确度的分析
论文
《广西物理》2003年第3期
王平
2
国家专利:彩电开关电源功率因数校正装置
专利
国家专利局,2003年12月
王平(第二位)
3
国家专利:灭蚊灯专用110V电子镇流器
专利
国家专利局,2004年3月,
16
2004山东省教学成果三等奖
主要承担人
2004年
马淑兰
17
《模拟电子技术》
参编
清华大学出版社2005年3月
常书惠
18
《实用远程医学》
参编
济南出版社2006年4月
常书惠
19
离散傅立叶变换的公式分析与求解
独立作者
济南教育学院学报2004年
刘晓阳
20
基于混沌加密和HVS的数字水印算法
第二作者
信息技术与信息化2005年
李常峰
12
.TWAIN协议及其在VB中的应用.信息技术与信息化

触摸式延时开关工作原理

触摸式延时开关工作原理

触摸式延时开关工作原理使用时,只要用手指摸一下触摸电极,灯就点亮,延时1分钟左右后会自动熄灭。

可以直接取代普通开关,不必改室内布线。

工作原理触摸式延时开关电路虚线右面是普通照明线路,左部是电子开关部分。

VD1~VD4、VS组成开关的主回路,IC组成开关控制回路。

平时,VS处于关断状态,灯不亮。

VD1~VD4输出220V脉动直流电经R5限流,VD5稳压,C2滤波输出约12V左右的直流电供IC使用。

此时LED发光,指示开关位置,便于夜间寻找开关。

IC为双D触发器,只用其中一个D触发器将其接成单稳态电路,稳态时1脚输出低电平,VS关断。

当人手触摸一下电极M时,人体泄漏电流经R1、R2分压,其正半周使单稳态电路翻转,1脚输出高电平,经R4加到VS的门极,使VS开通,电灯点亮。

这时1脚输出高电平经R3向电容C1充电,使4脚电平逐渐升高直至暂态结束,电路翻回稳态,1脚突变为低电平,VS失去触发电压,交流电过零时即关断,电灯熄灭。

元器件选择IC应采用CMOS数字集成电路CD4013,它为双D触发器,本电路里只使用它的一半,另一个D触发器悬空。

VS用2N6565、MCR100-8等小型塑封单向晶闸管,可控制100W以下任何照明电路。

VD1~VD4为1N4004~1N4007型整流二极管。

LED可用普通红色发光二极管,电阻均为RTX型1/8W碳膜电阻器。

C1、C2用CD11-16V型电解电容器,C3为瓷片电容器。

制作与使用印刷电路参考图,触摸片采用马口铁制作,并焊接一只2MΩ1/8W电阻,再引线到电路。

开关的延时时间主要由R3、C1数值决定,图示数据约1分钟左右。

若增大或缩短延时时间,可以增大或减小R3及C1数值。

(附图,请网友们不要随便更换)---------------适用范围:本产品适用于走廊、楼道、地下室、车库等场所的自动照明,安全、节能、方便。

功能特点:1、使用时只需触摸开关的金属片即导通工作,延长一段时间后开关自动关闭。

CH18C013操作说明(定时开关机模式)

CH18C013操作说明(定时开关机模式)

CH18C013操作说明一.技术参数控制器工作电压为:AC 187V-265V。

设置温度范围:20℃-85℃。

回差温度设置范围:5℃-25℃。

工作档位范围:1-4档。

继电器开启间隔时间:5秒。

水泵工作方式:保温时转3分钟停10分钟。

关机时转3分钟停10小时。

屏保时间:3分钟。

同时按加和减键5秒,可以使控制器参数恢复出厂默认值。

此款包含定时开关机功能,且开关机带有记忆功能。

二.按键操作说明1.开关键轻按一次开机,再按一次关机,以此循环。

2.设置键(在设置过程中如需调节参数,请按上升键或下降键)关机状态下:按第一下为设置北京时间小时。

按第二下为设置北京时间分钟。

按第三下退出时间设置。

开机状态下:第一次为设置工作档位1-4档。

第二次为设置时段1开始的小时。

第三次为设置时段1开始的分钟。

第四次为设置时段1结束的小时。

第五次为设置时段1结束的分钟。

第六次为设置时段1设置温度。

第七次为设置时段1回差温度。

第八次为设置时段2开始的小时。

第九次为设置时段2开始的分钟。

第十次为设置时段2结束的小时。

第十一次为设置时段2结束的分钟。

第十二次为设置时段2设置温度。

第十三次为设置时段2回差温度。

第十四次为设置时段3开始的小时。

第十五次为设置时段3开始的分钟。

第十六次为设置时段3结束的小时。

第十七次为设置时段3结束的分钟。

第十八次为设置时段3设置温度。

第十九次为设置时段3回差温度。

第二十次为退出设置时段状态。

开机状态下按住设置键3秒可以开启或关闭时段模式。

3.回差键开机状态下:轻按此键为设置当前工作模式下回差温度。

(在设置过程中如需调节参数,请按上升键或下降键)长按回差键3秒可以开启水泵强制运转。

(回差键按键灯闪烁)4.上升键在非设置定时和设置其它参数时按此键可以调节当前工作模式下的设置温度。

(请按上升键或下降键来调节参数)5.下降键在非设置定时和设置其它参数时按此键可以调节当前工作模式下的设置温度。

(请按上升键或下降键来调节参数)注:当时钟芯片损坏时无法进入时段设置和北京时间调节。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

CH型亚超声遥控开关
一、实训目的
电子技术实习的主要目的就是培养我们的动手能力,要我们对电子元器件识别,相应工具的操作,相关仪器的使用,电子设备制作、装调的全过程,掌握查找及排除电子电路故障的常用方法有个更加详实的体验,不能在面对这样的东西时还像以前那样一筹莫展。

本次实习有助于我们对理论知识的理解,同时也帮助我们学习专业知识。

使我们对电子元件有一定的感性和理性认识,打好日后深入学习电子技术基础。

二、实训要求
1.CH型亚超声遥控开关的工作原理及构成。

2.对照电原理图看懂接线电路图。

3.认识电路图上的符号,并与实物相照。

4.根据技术指标测试各元器件的主数。

5.认真细心地安装焊接。

6. 按照技术要求进行调试
7.在此过程中的收获和体会。

三、设计内容
1.电路的实际应用意义
它能够让我们客观的认识电路和认识电阻的大小,从而让我们更好的了解焊接的重要性。

2.电路的原理
亚超声遥控开关的电路原理图见图1,本电路由直流供电电路、触发信号产生电路和双稳态电路组成。

2 2 0 v交流电压(市电)经电容降压式电路r 1、c 1降压后直接送至桥式整流电路v d 1~vd 4进行整流,再通过c 2滤波得到2 0 v左右的较平滑的直流电,又经降压电阻r 2和滤波电容c 3后得近8 v左右的直流电(以上电压是指开关“断开”时的电压,开关“闭合”时,以上电压会降低),即为整个电路的直流供电电源。

vt 1和vt 2组成触发信号产生电路,r 3是vt 1的偏置电阻,z d是蜂鸣片,l c 4组成并联谐振电路,谐振频率为1 8 khz,当气囊发出1 8 khz的亚超声波时,蜂鸣器z d将接收到的亚超声信号转换成相应的电信号,经vt 1放
大,由vt l的集电极的并联谐振回路选取1 8 kh z的信号,通过耦合电容c 5送至vt 2进行放大和整形,以尖脉冲形成经r 5、c 6输出,即产生了能控制双稳态电路的触发信号。

v t 3、v t4等元件构成典型的双稳态电路,该电路具有对称性,由于v t3和vt4的性能参数不可能绝对一一样,当v t4的放大能力略好于vt3时,当有尖脉冲输入时,vt4首先导通,vc 4≈0.3 v,促使vt 3截止,这是一种稳定状态;当又有尖脉冲输入时,vt4由导通变为截止,vt 3由截止变为导通,这又是一种稳定状态。

当vt4导通时,v c 4≈0.3 v,通过r 1 2使vt 5截止,vc 5高平,继电器j两端的电压为o,开关j是“断开”的,发光二极管l ed也不亮。

即遥控开关处于“断开‘’状态。

当vt4截止时,vc 4≈8 v,通过r l 2使vt 5饱和导通,vc 5≈o.3 v,继电器j两端的电压约为1 2v,开关j是”闭合“的,发光二极管l e d发光指示,即遥控开关处于”关闭“状态,插在遥控开关上的用电设备即可工作
图1 接收器原理电路图
3.实物布线图
图2 接收器的焊接面图3 亚超声遥控开关实物图
四、安装调试及故障检测
1.安装制作
图2是亚超声遥控开关的印刷电路图。

首先对照元件清单,认真查对元件及配件的数量,并用万用电表检测阻容元件、二极管、三极管等元件的质量。

然后看懂原理图,熟悉印刷电路图。

除了二极管vd 1~vd7采用卧式安装外,其余阻容元件、三极管等元件采用立式安装,并紧靠电路板,安装电解电容器、发光二极管、整流二极管、三极管等有极性元件时注意方向,千万不要插反装错。

继电器j的焊接时间不要过长,否则会损坏开关触点,2个铜件(插座)要求焊接要牢固,不能有松动,另二个铜件(插头)用”十字‘’起子固定在印刷电路板上。

蜂鸣器装在前机壳的蜂鸣腔内,用烙铁将周边的塑料熔化固定蜂鸣器,再用热熔胶固定其二根引出线直接焊在电路板相应处。

2.调试
在通电测试前,首先把焊好的电路板认真对照印板图检查有无漏焊、错焊、虚焊、短路等现象。

然后为了人身安全,先在c2的两端接人2 0v直流电源,检测用气囊能否使继电器j动作,如能正常开与关,即可装好外壳,进行交流调试,将接收器插入22 ov的交流电源上,这时捏动遥控开关即可在l o米距离内有效控制电器的开和关。

五、心得体会
此次实习的时间虽然不长,但却让我收获良多。

我从中学到平时在课堂上无法学到的很多宝贵的经验和知识。

我深刻的认识到了,理论知识和实践相结合是教学环节中相当重要的一个环节,只有这样才能提高自己的实际操作能力,并且从中培养自己的独立思考、勇于克服困难。

这次实习我真的很高兴,我在这次实习中认识到,只有自己亲手做了,才会明白其实很多事是很简单的。

实习是培养我们动手能力的一个好机会,通过这次的实习,我学会了基本的焊接技术,知道了电子产品的装配过程,还学会了电子元器件的识别,这些为我们培养了动手能力及严谨的工作作风,也为我们以后的工作打下了良好的基础。

总之,在实习过程中,要时刻保持清醒的头脑,出现错误,一定要认真的冷静的去检查分析错误!。
