超声波遥控电灯开关工作原理及电路图
一、压电陶瓷超声波换能器（超声波传感器）体积小，灵敏度高、性能可靠、价格低廉，是遥控、遥测、报警等电子装置最理想的电子器件、用此换能器构成的超声波遥控开关，可使家电产品、电子玩具加速更新换代，提高市场竞争能力。
二、技术参数灵敏度：≥—70dB / V / ubar谐振频率：40KHZ±1KHZ（UCM—T40K1·发射用）38KHZ±1KHZ（UCM—R40K1·接收用）频带宽：2KHZ±0.5KHZ外形尺寸：∮16mm×22.5mm三、使用环境温度：—20℃~ + 60 ℃相对湿度：20 ± 5℃时达98%四、使用注意事项两接线脚焊接时间不宜过长，以免器件内之焊点溶化脱焊及造成底座与接线脚之间松动。
不宜与腐蚀性物质接触1、超声波遥控电灯开关这种遥控开关，电路简单，且免调试，非常适合初学者制作。
一、工作原理为发射电路。
电路采用分立器件构成，VT1和VT2以及R1~ R4、C1、C2构成自激多谐振荡器，超声发射器件B被联接在VT1和VT2的集电极回路中，以推挽形式工作，回路时间常由R1、C1和R4、C2确定。
超声发射器件B的共振频率使多谐振荡电路触发。
因此，本电路可工作在最佳频率上。
(图2)为接收电路，结型场效应VT1构成高输入阻抗放大器，能够很好地与超声接收器件B相匹配，可获得较高接收灵敏度及选频特性。
VT1采用自给偏压方式，改变R3即可改变VT1的表态工作点，超声接收器件B 将接收到的超声波转换为相应的电信号，经VT1和VT2两极放大后，再经VD1和VD2进行半波整流变为直流信号，由C3积分后作用于VT3和基极，使VT3由截止变为导通，其集电极输出负脉冲，触发器JK触发D，使其翻转。
JK触发器Q端的电平直接驱动继电器K，使K吸合或释放。
由继电器K的触点控制电路的开关。
二、元件选用发射电路中，VT1和VT2用CS9013或CS9014等小功率晶体管，≥100。

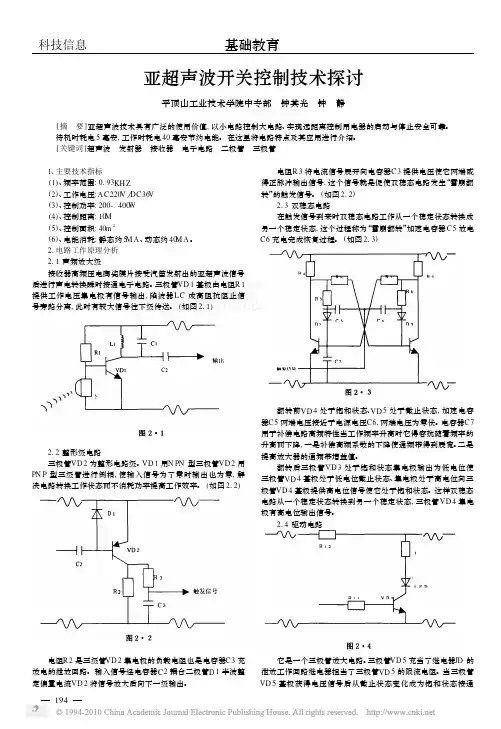

亚超声波开关控制技术探讨
亚超声波开关控制技术探讨平顶山工业技术学院中专部 钟其光 钟 静[摘 要]亚超声波技术具有广泛的使用价值,以小电路控制大电路、实现远距离控制用电器的启动与停止安全可靠。
待机时耗电5毫安,工作时耗电40毫安节约电能。
在这里将电路特点及其应用进行介绍。
[关键词]超声波 发射器 接收器 电子电路 二极管 三极管 1、主要技术指标(1)、频率范围:0193KH Z (2)、工作电压:A C 220V DC 36V (3)、控制功率:200-400W (4)、控制距离:10M (5)、控制面积:40m 2(6)、电能消耗:静态约5M A 、动态约40M A 。
2、电路工作原理分析211声频放大级接收器高频压电陶瓷膜片接受汽笛发射出的亚超声波信号后进行声电转换瞬时接通电子电路。
三极管VD 1基极由电阻R 1提供工作电压集电极有信号输出,陷波器L C 成高阻抗阻止信号旁路分离,此时有较大信号往下级传送。
(如图211)212整形级电路三极管VD 2为整形电路级。
VD 1用N PN 型三极管VD 2用PN P 型三级管进行倒相,使输入信号为了零时输出也为零,解决电路转换工作状态而不消耗功率提高工作效率。
(如图212)电阻R 2是三级管VD 2集电极的负载电阻也是电容器C 3充放电的泄放回路。
输入信号经电容器C 2耦合二极管D 1半波整定偏置电流VD 2将信号放大后向下一级输出。
电阻R 3将电流信号展开向电容器C 3提供电压使它两端或得正脉冲输出信号,这个信号就是促使双稳态电路发生“雪崩翻转”的触发信号。
(如图212)213双稳态电路在触发信号到来时双稳态电路工作从一个稳定状态转换成另一个稳定状态,这个过程称为“雪崩翻转”加速电容器C 5放电C 6充电完成恢复过程。
(如图213)翻转前VD 4处于饱和状态、VD 5处于截止状态,加速电容器C 5两端电压接近于电源电压C 6,两端电压为零伏。
电容器C 7用于补偿电路高频特性当工作频率升高时它得容抗随着频率的升高而下降,一是补偿高频系数的下降使通频带得到展宽。
亚超声遥控开关电路
亚超声遥控开关电路亚超声遥控开关电路亚超声遥控开关的品牌及电路形式众多，控制执行器件有的采用继电器；有的则采用晶闸管。
而遥控发射器多采用压气式亚超声笛（其外形有橄榄形及扁圆形）。
本文以附图所示的典型电路为例，简介其工作原理及故障检修两例。
一、电路ＡＣ２２０Ｖ经Ｃ１降压，ＶＤ１、ＶＤ２整流；Ｃ２、ＶＤ３滤波稳压后为接收控制电路提供工作电源。
ＢＭ为压电亚超声接收传感器；Ｒ２、Ｌ构成亚超声谐振电路；ＶＴ３、ＶＴ４构成双稳态触发器；ＶＴ５和继电器Ｋ组成控制执行电路；ＣＺ为被控负载插座。
二、检修实例［例１］在接收到发射器的遥控指令后，指示灯ＶＤ７和受控灯泡同时快速连续闪烁，并能听到继电器衔铁颤抖时产生的机械噪音，１秒钟之后，颤声停止，受控灯泡和ＶＤ７同时熄灭。
这种故障常常发生在遥控开关的电源电路中，当市电电压低于１８０Ｖ或降压电容器Ｃ１的容量不足时，均会因直流电源不足以向整机提供所需的工作电流，而造成驱动电路和继电器难以顺利进入正常的吸合状态，表现为吸持不牢、似吸非吸等。
经测市电正常，于是将Ｃ１拆下，测得其容量为０．３２μＦ，电容量已明显减小。
换上一只０．４７μＦ／４００Ｖ的涤纶电容器，故障排除。
此外，如果Ｃ２失效（无容量）也会导致与本例相同的故障现象。
［例２］在每次遥控开灯时，指示灯ＶＤ７和受控灯泡都要闪烁数次之后方能进入稳定的发光状态。
在触发脉冲产生电路中，Ｒ３为ＶＴ２的集电极负载电阻，从Ｒ３输出触发信号；Ｃ５为防止误解发。
本例为Ｃ５失效，用一只２．２μＦ／１６Ｖ的电解电容器代换后，故障消除。
实践证明，Ｃ５的取值范围一般在０．４７～３．３μＦ之间比较得当。
一般来说，容量选得较大时，遥控开关的响应时间比较长些，反之较短。
亚超声遥控开关原理
亚超声遥控开关原理亚超声遥控开关电路主要由直流供电电路，触发信号产生电路，双稳态电路等组成，其电路原理图如下图所示。
工作原理：（1）直流供电电路：由220V交流电压（市电）经电容降压式电路R1、C1降压后直接送至桥式整流电路VD1~VD4进行整流，再通过滤波电容C2滤波得到20V左右的较平滑的直流电，又经降压电阻R2和滤波电容C3后得近8V左右的直流电（以上电压是指开关“非工作”时的电压，开关“工作”时，以上电压会降低），即为整个电路的直流供电电源。
（2）触发信号产生电路：R3是VT1的偏置电阻，ZD是压电陶瓷片，L 、C4组成并联谐振选频电路，LC并联谐振频率为f0=18KHz，当气囊发出亚超声波时，压电陶瓷片ZD将接收到的亚超声信号转换成相应的电信号，经VT1放大，由VT1的集电极的并联谐振回路选取出18KHz的信号，以排除其它声频的干扰，防止误动作，再通过耦合电容C5送至VD5、R4、VT2、R5、C6构成的放大和整形电路，以尖脉冲形式经R5、C6输出，即产生了能控制双稳态电路的触发信号。
（3）双稳态电路：该电路具有对称性，由于VT3和VT4的性能参数不可能绝对一一样，当VT4的放大能力略好于VT3时，当有尖脉冲输入时，VT4首先导通，Uc 4≈0.3V，促使VT3截止，这是一种稳定状态；当又有尖脉冲输入时，VT4由导通变为截止，VT3由截止变为导通，这又是一种稳定状态。
当VT4导通时，Uc 4≈0.3 V，通过R12使VT5截止，Uc5高电平，继电器J两端的电压为0，开关J是“断开”的，发光二极管LED也不发光，即遥控开关处于“非工作”状态。
当VT4截止时，Uc4≈8 V，通过R12使VT5饱和导通，Uc 5≈0.3 V，继电器J两端的电压约为1 2V，开关J是“闭合”的，发光二极管LED发光指示，即遥控开关处于“工作”状态，插在遥控开关上的用电设备即可工作。
hkw-5型亚超声波遥控开关电路原理及故障检修方法
hkw-5型亚超声波遥控开关电路原理及故障检修方法HKW-5型亚超声波遥控开关是一种应用超声波技术的远距离无线控制开关，其原理基于超声波传感器和无线控制电路。
电路原理：HKW-5型亚超声波遥控开关由超声波传感器、控制电路、接收电路和继电器组成。
1.超声波传感器：超声波传感器用于接收发射器发出的超声波信号，并将信号转换为电信号传递给控制电路。
2.控制电路：控制电路通过电信号控制继电器的开关动作，从而控制被控制设备（如灯、电视等）的开关。
3.接收电路：接收电路接收发射器发出的无线信号，并将信号传递给控制电路。
4.继电器：继电器是一个电磁开关，其通过控制电路的电信号来控制开关状态。
工作原理：当使用者通过发射器发出遥控信号时，信号被接收器接收，并传递给控制电路。
控制电路将信号处理后控制继电器的动作，使其切换开关状态。
继电器的输出端与被控制设备相连，从而实现对设备的遥控开关操作。
故障检修方法：1.确认发射器与接收器之间的无线信号是否正常传输。
可以使用其他无线设备进行测试，或者将发射器和接收器的电池更换为新的。
2.检查超声波传感器是否正常工作。
可以使用万用表测量传感器的电阻值来进行检查。
如果电阻值超出正常范围，说明传感器可能需要更换。
3.检查控制电路是否正常。
可以使用万用表测量控制电路的电压和电流。
如果电压或电流异常，可以逐个检查电路中的元件，并更换故障元件。
4.检查继电器是否正常工作。
可以使用万用表测量继电器的电阻值来进行检查。
如果电阻值超出正常范围，说明继电器可能需要更换。
5.检查接收电路是否正常。
可以使用万用表测量接收电路的电压和电流。
如果电压或电流异常，可以逐个检查电路中的元件，并更换故障元件。
以上是HKW-5型亚超声波遥控开关电路原理及故障检修方法的简要介绍。
在实际应用中，还需要结合具体情况进行问题分析和解决。
如遇到复杂问题，建议寻求专业人士的帮助。
微功耗亚超声遥控照明灯电路工作原理
微功耗亚超声遥控照明灯电路工作原理
微功耗亚超声遥控照明灯
本文介绍的微功耗遥控照明灯是专为下肢瘫痪的残疾人设计的，其简单易制，成本低廉，灵敏度高且工作稳定。
该遥控灯的遥控信号发射器是一个体积小巧的橡胶气囊(电子市场有售)，不需电能，结实耐用。
晚上，残疾人只要捏一下平时放置于枕边的气囊，室内电灯便会自动点亮；若再捏之，灯即自动熄灭，使用很方便。
另外，由于在电路上采取了—系列的节电措施，在灯不亮时，该灯待机工作电流仅有180μA。
一、电路工作原理
该遥控灯由稳压、遥控信号接收和控制电路等组成，其电路原理如图1所示。
图中，VD1、VT4及R10、C5组成高效微功耗稳压电路。
接通电源，220V交流电经VD1半波整流，R10降压限流，C5滤波及VT4 b-e结稳压后产生约7．5V的稳定直流电压供整个电路使用。
VT4在这里作微功耗稳压管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
亚超声遥控开关原理分析
发布: 2008-7-29 17:13 | 作者: zjf
目前，市场上具有遥控功能的开关种类有声控，光控，红外控制等。
其中，亚超声遥控开关具有控制可靠性高、辐射干扰小、操作便捷等优点。
本文所介绍的亚超声遥控电路设计简洁、工作稳定、等机功耗低、制作成本低。
本文介绍它的工作原理及组装安全事项。
一、工作原理分析
亚超声遥控开关分为遥控发射头和接收电路两部分。
遥控头为一开有小孔的球形橡胶气囊，挤压气囊可以发出频率为16~20kHz的亚超声波作为控制源。
接收电路原理图见图1。
工作原理如下：（见图1A）
220V市电经电容C8降压，D2、D3、D4、D6桥式整流，电容C1滤波，得到约12V直流电压，为整个遥控接收电路提供电源。
C8并联的R3为C8的放电电阻。
压电陶瓷片Y，将接收到的亚超声振动能转化为对应频率的电能。
经以Q3为核心的固定偏置共射电路放大，并经并联谐振回路L1、C7选频，以排除其他声频的干扰，防止误动作。
按图示参数，不难算了选频频率约为20kHz。
该脉冲经C4耦合，由Q5放大。
D1是为防止Q5发射结反向击穿而设的保护二极管。
Q5放大输出的信号，经R8、C3积分电路延时后，作为控制计数器翻转的脉冲。
以Q2、Q4为核心，加上R6、R7、R9、R10、R11、R12、C5、C6、D5组成双稳态计数器，每经R8过来一个脉冲，计数器翻转一次，使Q4的集电极输出轮流为高低电平状态。
当Q4集电极为高电平时，Q1饱和导通，继电器J通过发光管LED接通。
LED点亮，J常开触点J1吸合，输出端通电。
再次按动遥控头后，Q2、Q4组成的双稳电路翻转，Q4集电极电位变低，Q1截止，LED熄灭，继电器J工作线圈失去电流，触点J1释放，开关输出端断电。
二、组装注意事项
由于本电路工作频率低，总增益又不是太大，不易发生自激或其他异常现象。
对元件要求不
高，比如二极管选用较为常见的1N4001，PNP三极管可以选用9012，NPN三极管可以选用9013等。
只要元件性能良好，安装无误，基本上一装即可。
