亚超声遥控开关实验报告
亚超声遥控开关实训报告
亚超声遥控开关实训报告1. 引言亚超声遥控开关是一种新型的遥控开关装置，利用亚超声波技术实现遥控开关的功能。
本实训报告旨在对亚超声遥控开关进行全面、详细、完整且深入地探讨，包括其原理、应用领域以及未来发展趋势等方面的内容。
2. 原理亚超声波是声波频率范围在100kHz到500kHz之间的超声波，相比于传统的超声波（频率范围在20kHz到100kHz之间），亚超声波具有更强的穿透力和较低的衰减性能。
亚超声遥控开关利用亚超声波的特性，通过发射器将亚超声波信号发送至控制装置，再由控制装置解析并执行相应的操作。
3. 应用领域亚超声遥控开关具有广泛的应用领域，以下列举了其中的一些重要应用领域：3.1 家庭自动化亚超声遥控开关可以与智能家居设备进行配合，实现对家电、灯光和窗帘等的遥控操作。
用户可以通过发射器轻松地操控家中各种设备，提高生活的便利性。
3.2 工业领域在工业领域中，亚超声遥控开关可以作为一种安全设备使用。
例如，可将其应用于危险环境下的机器人操作中，通过遥控开关来控制机器人的行动，降低工作人员的风险。
3.3 医疗行业亚超声遥控开关可以应用于医疗设备中，实现对医疗设备的遥控操作，如手术室中的手术灯、手术台等。
医护人员可以通过遥控开关实现对设备的灯光、高度等的调节，提高手术过程的灵活性和准确性。
3.4 交通领域在交通领域中，亚超声遥控开关可以用于交通信号灯的控制。
传统的信号灯需要人工操作，而亚超声遥控开关可以通过遥控操作实现信号灯的切换，提高交通的智能化和效率。
4. 优势与发展趋势亚超声遥控开关相比传统的遥控开关具有诸多优势，例如更强的穿透力、较低的衰减性能和更高的灵敏度等。
这些优势使得亚超声遥控开关在不同领域得到了广泛的应用。
未来，可以预见亚超声遥控开关技术还有很大的发展潜力，将进一步提升其性能和应用范围。
5. 结论本实训报告对亚超声遥控开关进行了全面、详细、完整且深入地探讨，包括其原理、应用领域以及未来发展趋势等方面的内容。
任务三 亚超声波遥控开关电路板的安装与调试_电工电子技术基本功_[共4页]
![任务三 亚超声波遥控开关电路板的安装与调试_电工电子技术基本功_[共4页]](https://img.taocdn.com/s3/m/ccd5e7013186bceb19e8bbed.png)
129瓷片的灵敏度越高。
若万用表指针静止不动，说明压电陶瓷片内部漏电或破损。
切记不可用湿手捏压电陶瓷片，测试时万用表不可用交流电压挡，否则观察不到指针摆动，且测试之前最好用R×10k 挡，测其绝缘电阻应为无穷大。
3．继电器的测量（1）认识继电器继电器是一种电子机械开关，它由漆包铜线在一个圆铁芯上绕几百圈至几千圈制成，当线圈中流过电流时，铁芯产生磁场，把铁芯上边的带有接触片的铁板吸住，使之断开第1个触点而接通第2个开关触点；当线圈断电时，铁芯失去磁性，由于接触铜片的弹性作用，使铁板离开铁芯，恢复与第1个触点的接通。
因此，可以用很小的电流去控制其他电路的开关。
整个继电器由塑料或有机玻璃防尘罩保护着，有的还是全密封的，以防止其触电氧化。
（2）检测继电器① 检测继电器磁场线圈用万用表电阻挡测量继电器磁场线圈，测量方法如图7-10所示。
电阻值如果为无穷大，则说明继电器已开路，不能使用。
② 通电检测法 用直流电源给继电器提供工作电压，观察触点的吸合情况，并用万用表检测触点间导通电阻，其值应该为0，否则继电器不能使用。
任务三 亚超声波遥控开关电路板的安装与调试1．亚超声波遥控开关电路板的安装（1）检测亚超声波遥控开关各元器件及部件① 检查电路板是否有破裂现象，检查覆铜是否有开裂现象。
② 检查套件的外壳是否有破损现象。
③ 用万用表分别检查各元器件是否损坏。
（2）焊接亚超声波遥控开关的元器件① 安装电阻、二极管，采用卧式安装方式，发光二极管先不要安装。
② 安装电容和电感器L 1，要注意电解电容C 2、C 3、C 4、C 5、C 6的极性。
③ 安装三极管VT 1～VT 2，注意不要将引脚焊错，不要用错导电类型。
④ 安装继电器，注意焊接时间要短，防止熔化塑料，使引脚脱落。
⑤ 安装电源插头和电源插座。
⑥ 把发光二极管插在电路板上，测试一下，待发光二极管放在合适的位置上后再焊接。
⑦ 焊接压电陶瓷片。
2．亚超声波遥控开关的调试图7-10 检测继电器磁场线圈电阻。
电子产品制作综合实验报告单
怀化学院电路课程综合实验报告学生姓名：康丽娟学号： 1010406028系别：物理与信息工程系专业：通信工程指导老师：钱莹晶起止时间：2011/5/20—2011/6/112011年5月28日实验目的：1、制作TD-128型亚超声遥控开关2、了解TD-128型亚超声遥控开关电路原理3、锻炼自己制作电子产品的能力和独立思考问题的能力实验仪器：专用教学套件—TD128型亚超声遥控开关、电路原理图、印刷板元件装配图、焊接装备套实验内容：把专用教学套件—TD128型亚超声遥控开关中的电阻、电容、二极管、电感、三极管等分类找出。
利用色带辨别出电阻的大小，再根据电路原理图和印刷元件图把电阻安装到电路板上，再烙铁和锡把其固定好。
用老虎钳把多余的铁剪掉。
把所有的元件都按上面的步骤焊接上去。
（注意：1、电容、二极管、三极管都有正负之分，所以安装时必须先弄清正负极并严格按照印刷板元件装配图来安装。
2、安装时，先装电阻、二极管，要卧式安装。
3、再装电容三极管立式安装。
4、最后安其它元件。
4、不能虚焊、短路以防触电。
）实验原理：亚超声遥控开关套件本电路用直流供电，有信号触发电路和双稳态触发器组成，发射用带嘴橡皮球发射18KHz的超声波作为指令，接收器收到18KHz的指令时触发双稳态电路来控制继电器的吸合，此电路制作很容易。
解决问题的方法：1、刚开始时，去图书馆查阅了相关书籍。
2、上网搜索了相关内容。
3、在操作时，遇到电阻不会利用色带来辨别是多少、立式三极管不知道怎么安装在EBC三个孔中时，就问了大二的一个学长。
实验总结:这次亚超声遥控开关制作过程中，我学到了很多东西，其中最大的成果是我成功的独立的完成了这次制作。
当然，对于这次实验的制作，我从中学到了好多的东西，首先，我学会了换思维去思考问题，这次操作，很大程度上培养了我的动手能力跟独立思考的能力。
也为以后电子产品制作打下了基础。
我很喜欢这次实验，虽然用了我2个多小时才把这个亚超声遥控开关做好，但我真的好开心，好有成就感，希望以后有更多独立制作电子产品的机会，更希望自己能参加电子科技大赛。
亚超声遥控开关电路
亚超声遥控开关电路亚超声遥控开关电路亚超声遥控开关的品牌及电路形式众多，控制执行器件有的采用继电器；有的则采用晶闸管。
而遥控发射器多采用压气式亚超声笛（其外形有橄榄形及扁圆形）。
本文以附图所示的典型电路为例，简介其工作原理及故障检修两例。
一、电路ＡＣ２２０Ｖ经Ｃ１降压，ＶＤ１、ＶＤ２整流；Ｃ２、ＶＤ３滤波稳压后为接收控制电路提供工作电源。
ＢＭ为压电亚超声接收传感器；Ｒ２、Ｌ构成亚超声谐振电路；ＶＴ３、ＶＴ４构成双稳态触发器；ＶＴ５和继电器Ｋ组成控制执行电路；ＣＺ为被控负载插座。
二、检修实例［例１］在接收到发射器的遥控指令后，指示灯ＶＤ７和受控灯泡同时快速连续闪烁，并能听到继电器衔铁颤抖时产生的机械噪音，１秒钟之后，颤声停止，受控灯泡和ＶＤ７同时熄灭。
这种故障常常发生在遥控开关的电源电路中，当市电电压低于１８０Ｖ或降压电容器Ｃ１的容量不足时，均会因直流电源不足以向整机提供所需的工作电流，而造成驱动电路和继电器难以顺利进入正常的吸合状态，表现为吸持不牢、似吸非吸等。
经测市电正常，于是将Ｃ１拆下，测得其容量为０．３２μＦ，电容量已明显减小。
换上一只０．４７μＦ／４００Ｖ的涤纶电容器，故障排除。
此外，如果Ｃ２失效（无容量）也会导致与本例相同的故障现象。
［例２］在每次遥控开灯时，指示灯ＶＤ７和受控灯泡都要闪烁数次之后方能进入稳定的发光状态。
在触发脉冲产生电路中，Ｒ３为ＶＴ２的集电极负载电阻，从Ｒ３输出触发信号；Ｃ５为防止误解发。
本例为Ｃ５失效，用一只２．２μＦ／１６Ｖ的电解电容器代换后，故障消除。
实践证明，Ｃ５的取值范围一般在０．４７～３．３μＦ之间比较得当。
一般来说，容量选得较大时，遥控开关的响应时间比较长些，反之较短。
CH型亚超声遥控开关
CH型亚超声遥控开关一、实训目的电子技术实习的主要目的就是培养我们的动手能力，要我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验，不能在面对这样的东西时还像以前那样一筹莫展。
本次实习有助于我们对理论知识的理解，同时也帮助我们学习专业知识。
使我们对电子元件有一定的感性和理性认识，打好日后深入学习电子技术基础。
二、实训要求1.CH型亚超声遥控开关的工作原理及构成。
2.对照电原理图看懂接线电路图。
3.认识电路图上的符号，并与实物相照。
4.根据技术指标测试各元器件的主数。
5.认真细心地安装焊接。
6. 按照技术要求进行调试7.在此过程中的收获和体会。
三、设计内容1.电路的实际应用意义它能够让我们客观的认识电路和认识电阻的大小，从而让我们更好的了解焊接的重要性。
2.电路的原理亚超声遥控开关的电路原理图见图1，本电路由直流供电电路、触发信号产生电路和双稳态电路组成。
2 2 0 v交流电压（市电）经电容降压式电路r 1、c 1降压后直接送至桥式整流电路v d 1～vd 4进行整流，再通过c 2滤波得到2 0 v左右的较平滑的直流电，又经降压电阻r 2和滤波电容c 3后得近8 v左右的直流电（以上电压是指开关“断开”时的电压，开关“闭合”时，以上电压会降低），即为整个电路的直流供电电源。
vt 1和vt 2组成触发信号产生电路，r 3是vt 1的偏置电阻，z d是蜂鸣片，l c 4组成并联谐振电路，谐振频率为1 8 khz，当气囊发出1 8 khz的亚超声波时，蜂鸣器z d将接收到的亚超声信号转换成相应的电信号，经vt 1放大，由vt l的集电极的并联谐振回路选取1 8 kh z的信号，通过耦合电容c 5送至vt 2进行放大和整形，以尖脉冲形成经r 5、c 6输出，即产生了能控制双稳态电路的触发信号。
v t 3、v t4等元件构成典型的双稳态电路，该电路具有对称性，由于v t3和vt4的性能参数不可能绝对一一样，当v t4的放大能力略好于vt3时，当有尖脉冲输入时，vt4首先导通，vc 4≈0.3 v，促使vt 3截止，这是一种稳定状态；当又有尖脉冲输入时，vt4由导通变为截止，vt 3由截止变为导通，这又是一种稳定状态。

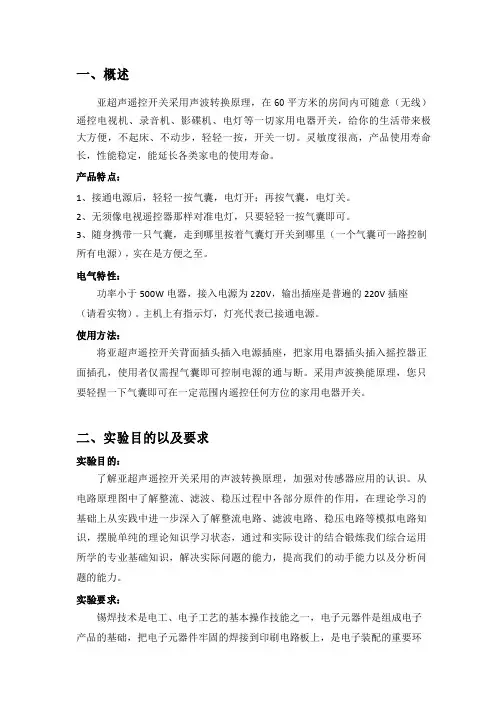

电子技术课程设计报告——亚超声遥控开关
一、概述亚超声遥控开关采用声波转换原理，在60平方米的房间内可随意（无线）遥控电视机、录音机、影碟机、电灯等一切家用电器开关，给你的生活带来极大方便，不起床、不动步，轻轻一按，开关一切。
灵敏度很高，产品使用寿命长，性能稳定，能延长各类家电的使用寿命。
产品特点：1、接通电源后，轻轻一按气囊，电灯开；再按气囊，电灯关。
2、无须像电视遥控器那样对准电灯，只要轻轻一按气囊即可。
3、随身携带一只气囊，走到哪里按着气囊灯开关到哪里（一个气囊可一路控制所有电源），实在是方便之至。
电气特性：功率小于500W电器，接入电源为220V，输出插座是普遍的220V插座（请看实物）。
主机上有指示灯，灯亮代表已接通电源。
使用方法：将亚超声遥控开关背面插头插入电源插座，把家用电器插头插入摇控器正面插孔，使用者仅需捏气囊即可控制电源的通与断。
采用声波换能原理，您只要轻捏一下气囊即可在一定范围内遥控任何方位的家用电器开关。
二、实验目的以及要求实验目的：了解亚超声遥控开关采用的声波转换原理，加强对传感器应用的认识。
从电路原理图中了解整流、滤波、稳压过程中各部分原件的作用，在理论学习的基础上从实践中进一步深入了解整流电路、滤波电路、稳压电路等模拟电路知识，摆脱单纯的理论知识学习状态，通过和实际设计的结合锻炼我们综合运用所学的专业基础知识，解决实际问题的能力，提高我们的动手能力以及分析问题的能力。
实验要求：锡焊技术是电工、电子工艺的基本操作技能之一，电子元器件是组成电子产品的基础，把电子元器件牢固的焊接到印刷电路板上，是电子装配的重要环节。
掌握焊接的基本知识和基本技能是衡量我们掌握电子技术基本技能的一个重要项目，是我们接下来的实习必备的知识储备，也是我们参加工作所必须掌握的技能。
通过焊接练习，使同学们熟练掌握电烙铁的正确使用方法，熟悉不同元器件的焊接方法，要求焊点不仅位置正确，还要牢固可靠，形状整洁美观。
并能够正确掌握对各种焊接错误（如锡量过少致使接触不良、不牢固，锡量过多导致短路等）的修正方法，为接下来的实习打好相关基础。
亚超声遥控风扇调速电路的设计
９ ０ １ ４是 一款 在 放 大 电路 中非 常 常 见 的 晶 体 三 极 管 ， 它 是
科技前沿
亚超 声遥控 风扇调 速 电路 的设 计
李 莹
天津现 代职业技术 学院， 北京 １ ０ ０ ０ ０ ０
摘要 ：亚 超 声 遥 控 开 关 现 如 今 已经 广 泛 应 用于 楼 宇 内灯 光 照 明设 备 、 台灯 、收 录机 、 电视 机 等 家 用 电 器设 备 上 ， 给人 们 的生 活带来 了便利 。亚超声遥控开关具有工作状态稳定 、安全可靠 、电路体积 小、遥控距 离较 长等优 点。本文基 于亚超 声波 的特点对要超 声波进 行 了阐述并设计 了一款亚超声遥控风扇调速 电路 。 关键 词 ：亚超 声 波 ： Ｉ Ｃ ４ ０ １ ７ ；遥 控 风 扇 中图分类号 ：Ｔ Ｐ ８ ７ ２ 文献标识码 ：Ａ 文章编号 ：１ ０ ０ ９ — ６ ４ ３ ４ （ ２ ０ １ ５ ） ０ ２ — ０ ０ ８ ４ — ０ ２
Ｉ Ｃ ４ ０ １ ７ 是一款 ５ 位Ｊ ｏ ｈ ｎ ｓ ｏ ｎ计数器 ，具有 ｌ Ｏ个译码输 出端 ，还有 Ｒ Ｅ Ｓ Ｅ Ｔ 、Ｃ Ｌ Ｏ Ｃ Ｋ 、Ｃ Ｌ Ｏ Ｃ Ｋ Ｉ Ｎ Ｈ Ｉ Ｂ Ｉ Ｔ输入端 ，时钟输 入端 的斯密特触发器具有脉冲整形功能，对输入时钟脉冲上 升和下降时间没有限制 。Ｃ Ｌ Ｏ Ｃ Ｋ Ｉ Ｎ ｔ ｔ Ｉ Ｂ Ｉ Ｔ为低 电平 “ ０ ”时 ， 计数器在时钟上升沿开始计数；当 Ｃ Ｌ Ｏ Ｃ Ｋ Ｉ Ｎ Ｈ Ｉ Ｂ Ｉ Ｔ 为 高 电平 “ １ ”时，计数功能无 效。Ｒ Ｅ Ｓ Ｅ Ｔ为高 电平 “ １ ”时 ，计数器 清 零 。Ｊ ｏ ｈ ｎ ｓ ｏ ｎ计 数 器 ，提 供 了快 速 操 为低 电平 ，只有在对应 时钟周期 内保持高 电平 。在每 １ ０个时钟输入 周期 Ｃ Ａ Ｒ Ｒ Ｙ Ｏ Ｕ Ｔ 信号完成一次进位 ，并可用作多级计数器级联的下级脉冲时 钟输入 。
亚超声遥控开关的设计
亚超声遥控开关的设计目录一、绪论 (3)（一）超声波的发展及应用 (3)（二）亚超声遥控开关的起源及其国内外的发展 (3)二、亚超声遥控开关的方案实现 (4)三、硬件实现 (5)（一）亚超声发射器 (5)（二）亚超声接收放大器 (6)四、亚超声遥控开关的制作及调试 (7)（一）亚超声遥控开关的制作 (7)（二）亚超声遥控开关的调试 (8)谢辞 (9)参考文献 (10)附录 (11)亚超声遥控开关的设计摘要：亚超声遥控开关分为遥控发射头和接收电路两部分，亚超声遥控开关电路由亚超声发射器、亚超声接收放大器、通道译码器、双稳态触发器和继电器驱动电路组成。
亚超声遥控开关是一种介于普通的声控制开关和超声遥控开关两者之间的声控制开关，亚超声遥控开关可以应用在楼梯走道灯、台灯、收录机、电视机等家用电器设备上，它采用的声控频率为18-20kHz，而且可利用廉价的压电陶瓷片作为发射、接收声传感器，可靠性高、辐射干扰小、操作便捷，是一种经济、实用的声控制开关。
关键词：亚超声；微分电路；双稳触发The design of ultrasonic remote control switchAbstract: The sub-divided into ultrasonic remote control switch remote control transmitter and receiver circuits first of two parts, sub-sub-ultrasonic remote control switch circuit by the ultrasonic transmitter, Asia ultrasonic receiver amplifier, the channel decoder, bistable triggers, and relay driver ultrasonic remote control switch is a control switch between normal sound and ultrasonic remote control switch the sound between the two control switches, remote switching sub-ultrasound can be used in the staircase walkway lights, lamps, tape recorders, television sets and other household appliances equipment, It uses the voice frequency of 18-20kHz, and can be used as a low-cost piezoelectric ceramic transmitter and receiver of acoustic sensors, high reliability, radiation interference is small, easy to handle, is an economical, practical and sound control switch.Keywords: Asia ultrasound; differential circuit; bistable trigger一、绪论（一）超声波的发展及应用声源体发生振动会引起四周空气振荡，那种振荡方式就是声波。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
亚超声遥控开关实验报告篇一：亚超声开关报告成都航空职业技术学院《电子工艺与管理》课程实验报告设计题目：叮咚门铃、亚超声遥控开关系别：航空电子工程系专业：电子工艺与管理班级：212361 学生姓名：张强目录一、实训目的二、实训器材及介绍三、原理（原理图）四、实训步骤：.元器件的检测.元器件的安装.焊接过程.调试过程五、实训总结一、实训目的使我们对电气元件及电子工艺与管理有一定的感性和理性认识,对电子工艺与管理技术等方面的专业知识做进一步的理解。
同时，通过实训获得实际生产知识和安装技能，各种控制线路及其元件的工作原理等电工技术知识，培养我们理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作能力，培养我们团结合作，共同探讨，共同前进的精神。
1、制作叮咚门铃，及其了解它的原理。
2、制作亚超声遥控开关。
3、了解亚超声遥控开关的电路原理。
4、锻炼自己制作电子产品的能力和独立思考问题及调试的能力。
二、实训器材及介绍1、电烙铁：由于焊接的元件多，所以本次使用的是外热式电烙铁，功率为30 w，烙铁头是铜制。
2、工具箱：工具箱内装有斜口钳、螺丝刀、镊子等必备工具。
3、焊锡丝: 为锡铅合金。
通常用于电子设备的锡焊。
其锡前铅比为60/40。
它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。
4、两节5号电池。
5、松香。
6、支架：放置热的电烙铁。
7、元件清单。
三、原理（原理图）、下图是一种能发出“叮、咚”声的门铃的电原理装配图。
它是利用一块时基电路集成块和外围元件组成的。
它的音质优美逼真，装调简单容易、成本较低，两节1.5V迭层电池即可使用，耗电量较低。
、本电路由直流供电电路、触发信号产生电路和双稳态电路组成。
2 2 0 V交流电压(市电)经电容降压式电路R1、C1降压后直接送至桥式整流电路D1～D4进行整流，再通过C2滤波得到20V左右的较平滑的直流电，又经降压电阻R2和滤波电容C3后得近8V左右的直流电(以上电压是指开关“断开”时的电压，开关“闭合"时，以上电压会降低)，即为整个电路的直流供电电源。
VT1和VT2组成触发信号产生电路，R3是VT1的偏置电阻，ZD是蜂鸣片，L \C4组成并联谐振电路，谐振频率为1 8 khz，当气囊发出1 8 khz的亚超声波时，蜂鸣器ZD 将接收到的亚超声信号转换成相应的电信号，经VT1放大，由VT1的集电极的并联谐振回路选取1 8 kh z的信号，通过耦合电容C5送至VT2进行放大和整形，以尖脉冲形成经R5、C6输出，即产生了能控制双稳态电路的触发信号。
VT3、VT4等元件构成典型的双稳态电路，该电路具有对称性，由于VT3和VT4的性能参数不可能绝对一一样，当VT4的放大能力略好于VT3时，当有尖脉冲输入时，VT4首先导通，Uc4≈0.3 V，促使VT3截止，这是一种稳定状态；当又有尖脉冲输入时，VT4由导通变为截止，VT3由截止变为导通，这又是一种稳定状态。
当VT4导通时，Uc 4≈0.3 V，通过R12使VT5截止，Uc5高平，继电器J两端的电压为0，开关J 是“断开”的，发光二极管LED也不亮。
即遥控开关处于“断开’’状态。
当VT4截止时，Uc4≈8 V，通过R l2使VT5饱和导通，Uc 5≈0.3 V，继电器J两端的电压约为1 2V，开关J是“闭合”的，发光二极管LED发光指示，即遥控开关处于“关闭”状态，插在遥控开关上的用电设备即可工作。
电路原理图印刷版图三、实训步骤：因为是两个课题，因为我前面开始两天先做叮咚门铃，在调试。
后面三天做亚超声开关，然后调试。
最后一起在检验，经检查无误后，再总装。
最后撰写实训报告。
.元器件的检测装机之前，我们对所使用的元器件都有进行了严格检查，查看是否有遗漏或损坏的元件，结果所有元器件完好。
篇二：张晓臣-亚超声遥控开关的设计无锡城市职业技术学院毕业设计报告题目亚超声遥控开关的设计姓名张晓臣所在系别电子信息工程系专业班级 08应用电子技术（2）班学号40661324指导教师柳亚平日期XX年 6 月 6 日目录一、绪论 ................................................ . (3)（一）超声波的发展及应用 (3)（二）亚超声遥控开关的起源及其国内外的发展 (3)二、亚超声遥控开关的方案实现 (4)三、硬件实现 ................................................ (5)（一）亚超声发射器 ................................................ (5)（二）亚超声接收放大器 (6)四、亚超声遥控开关的制作及调试 (7)（一）亚超声遥控开关的制作 (7)（二）亚超声遥控开关的调试 (8)谢辞 ................................................ .. (9)参考文献 ................................................ (10)附录 ................................................ . (11)亚超声遥控开关的设计摘要：亚超声遥控开关分为遥控发射头和接收电路两部分，亚超声遥控开关电路由亚超声发射器、亚超声接收放大器、通道译码器、双稳态触发器和继电器驱动电路组成。
亚超声遥控开关是一种介于普通的声控制开关和超声遥控开关两者之间的声控制开关，亚超声遥控开关可以应用在楼梯走道灯、台灯、收录机、电视机等家用电器设备上，它采用的声控频率为18-20kHz，而且可利用廉价的压电陶瓷片作为发射、接收声传感器，可靠性高、辐射干扰小、操作便捷，是一种经济、实用的声控制开关。
