罗茨水环真空泵说明书罗茨水环真空泵说明书一、产品概述罗茨水环真空泵是一种高效、节能的真空设备，可用于各种工业领域的真空处理。
该泵采用罗茨式双回转子设计，结合水环泵的工作原理，具有较高的抽气速度和较低的噪音水平。
二、产品结构1. 泵体：由铸铁或不锈钢材料制成，具有良好的耐腐蚀性和耐磨损性。
2. 双回转子：采用优质合金钢材料制成，经过精密加工和热处理，具有优异的耐磨性和耐腐蚀性。
3. 水环：通过水循环系统提供冷却和密封作用。
4. 电机：选用高效节能电机，并配备保护装置。
三、产品特点1. 高效节能：由于采用罗茨式双回转子设计，在相同功率下比传统水环泵具有更高的抽气速度和更低的能耗。
2. 良好密封：通过水环提供密封作用，可有效防止气体泄漏和污染。
3. 低噪音：由于采用双回转子设计，运行平稳，噪音水平低。
4. 良好耐腐蚀性：泵体和双回转子均采用耐腐蚀材料制成，可适应各种化学介质。
5. 易于维护：结构简单，易于拆卸和清洗。
四、产品应用罗茨水环真空泵可广泛应用于以下领域：1. 化工工业：如石油化工、涂料、合成纤维等行业的真空处理。
2. 食品工业：如乳制品、饮料等行业的真空灌装和包装。
3. 电子工业：如半导体、显示器等行业的真空处理。
4. 医疗行业：如医院手术室、实验室等场所的真空设备。
五、产品安装与使用1. 安装前应检查泵体和管路是否有损坏或堵塞，并确保电源符合要求。
2. 安装时应将泵固定在水平位置，并连接好进出口管路及水循环系统。
3. 使用前应先启动水循环系统，并检查密封性能是否正常。
4. 使用时应注意保持水温稳定，并避免泵体过热。
5. 停机前应关闭水循环系统，待泵体冷却后再进行维护。
六、产品维护保养1. 定期检查水环的清洁度和水位，并及时更换水。
2. 定期检查双回转子的磨损情况，并及时更换。
3. 定期检查电机的运行情况，如有异常应及时处理。
4. 定期清洗泵体和管路，并检查密封性能是否正常。
七、产品注意事项1. 使用时应避免过载或长时间超负荷运行，以免影响使用寿命。
罗茨真空泵机组操作步骤
罗茨真空泵机组操作步骤
一、开机前检查：
1）检查所有泵是否转动灵活
2）检查罗茨泵内油位是否正常
3）检查气动阀气源是否打开，工作液位是否正常（气压0.4MPa 以上，液位≥20cm）
二、手动启动步骤：
1）打开机组与系统之间的连接阀门，打开排气阀门
2）打开水环泵冷却水进水手阀门
3）启动水泵，检查水表压力（0.1MPa）立即启动水循环真空泵4）当压力达到10KPa时启动中间（一）泵，压力达到5KPa时启动中间（二）泵，压力达到2KPa以下时启动主泵
三、手动关机
1）关闭机组与系统之间的连接阀门
2）依次关闭主泵、中间（二)、中间（一），打开放空阀，10s 后关闭水循环真空泵，立即关闭水泵及水循环真空泵冷却水进水手阀3）关闭排气口球阀
四、自动操作步骤
1）打开机组与系统之间的连接阀门打开排气阀门
2）启动水泵，检查水表压力是否正常，立即启动水循环真空泵3）当压力达到10KPa时中间（一）泵自动启动，压力达到5KPa 时中间（二）泵自动启动，压力达到2KPa时主泵启动
五、自动关机步骤
1）关闭机组与系统之间的连接阀门
2) 打开放空阀(压力真空表处），主泵、中间（二)、中间（一）自动停止
3）10s后关闭水循环真空泵，关闭水泵及水循环真空泵冷却水进水手阀
4）关闭放空阀
注意事项：
1) 机组运行过程中，当液位在20cm时，除了加水气动阀关闭其余
都处于开启状态
2) 冬季应放尽泵与管道内积水，以防止冻裂
3) 严禁焊灰进入泵内。
水环式真空泵加装罗茨水环真空泵组节能改造
水环式真空泵加装罗茨水环真空泵组节能改造刘丹，杨德鹏（郑州裕中能源有限责任公司，河南郑州450000）作者简介：刘丹（1985－），女，工程师，从事电厂集控运行。
摘要：概述了郑州裕中电厂两台百万机组原设计的抽真空系统，指出原设计抽真空系统存在的问题，提出对现有抽真空系统进行改造的方案，进而介绍了罗茨—水环真空泵组的工作原理，对其具有的优势进行了分析，从机务改造和热控专业改造两方面叙述改造方法，并分析改造后的效果。
改造结果表明：罗茨—水环真空泵组安装调试后，达到了预期节能效果，成本回收期短，并可有效防止汽蚀现象。
关键词：水环式真空泵；罗茨水环式真空泵组；节能；改造中图分类号：TK284．9文献标识码：B文章编号：411441（2020）01－0136－040引言近年来，随着国内电煤市场煤价的强势反弹与火电机组上网电价的下调，火电盈利空间被进一步压缩。
为降低火电企业的生产成本，深挖企业内部“节能降耗”的可行性，建设“节约型”火力发电企业是可持续发展的重要目标。
郑州裕中能源有限责任公司充分调动广大员工的积极性，面向全体员工广泛征集“节能降耗”的方案，经对比调研，提出将1030MW 汽轮发电机组传统的水环真空泵加装罗茨水环真空泵组的节能改造项目，并于2017年2月机组检修期间进行了改造，取得了良好的经济效果。
1设备概述郑州裕中能源有限责任公司2ˑ1030MW 火力发电机组汽轮机为东方汽轮机有限公司生产的型号N1000－25/600/600，型式为超超临界、一次中间再热、单轴、四缸四排汽、双背压、凝汽式汽轮机。
两台机组分别于2012年3月和2012年7月转入商业运行，每台机组共配置三台50%容量的250EVMA 型水环式真空泵，真空泵入口与凝汽器壳体连接，三台真空泵之间设有联络电动门，正常运行时由两台真空泵分别对高、低背压凝汽器单独工作，另一台真空泵作为备用，能满足汽轮机在各种工况下，抽出凝汽器内的空气及不凝结气体，以维持凝汽器的真空，改善传热效果。
罗茨泵真空泵工作原理
罗茨泵真空泵工作原理
罗茨泵（Roots pump）是一种常见的真空泵，它主要利用叶轮的运动产生的排气和吸气过程来实现真空抽取。
罗茨泵由两个相互啮合的叶轮组成，一般一个叶轮固定不动，称为静止齿轮，另一个叶轮则通过电机的转动产生运动，称为转动齿轮。
这两个叶轮的齿数和形状都是相同的。
当转动齿轮旋转时，它会引起静止齿轮的运动，从而形成一个密封的工作腔。
当齿轮相互呼吸时，泵腔中的气体被压缩和稀释。
当转动齿轮将气体推到排气端时，气体被抽入排气管中，并被推到真空系统中。
由于罗茨泵的齿轮设计，它可以在压力差较大的情况下工作。
通过合理地选择齿轮的材料和润滑方法，可以实现高效率、低噪音和长寿命的工作。
此外，罗茨泵也可以与其他类型的真空泵，如旋片泵或回转式翼片真空泵等，组合使用以实现更高的真空度和更高的排气速度。
总之，罗茨泵的工作原理是利用叶轮的运动产生的密封工作腔来抽取气体并将其排出。
它在许多领域中广泛应用，包括化学工业、医药、食品加工和半导体制造等。
罗茨真空水环机组
有一种机械，广泛地用于化工、食品升华干燥、高空模拟试验等的抽真空系统中，那就是罗茨真空水环机组。
产品选择尤其重要，如JZJ2B型罗茨水环真空机组它不仅可以用来抽除一般气体，还可以抽吸含有水份及少量灰尘的气体。
它与一般机械真空泵相比具有不怕油污染，不怕水气及微尘等优点；和一般水环真空泵相比，具有极限真空度高及在较高真空度工况下抽速大的优点。
JZJ2B型罗茨水环真空机组是由ZJP型罗茨真空泵做为主抽泵，2BV型水环真空泵或罗茨水环真空机组作为前级泵组成的抽气机组。
是轻纺、食品、化工、制药等行业领域的干燥、脱水及真空除气的一种理想的真空抽气设备也是各大行业用的很多的真空机组。
JZJ2B型罗茨水环真空机组特点：
1.JZJ2B型罗茨水环真空机组采用了有效节能的2BV型水环真空泵作为前级泵，所以JZJ2B型罗茨水环真空机组比JZJ2S型罗茨水环真空机组具有效率高、结构紧凑、无泄露2BV型水环真空泵为机械密封标准设计，不同于2SK型水环真空泵的盘根密封）、耐腐蚀（2BV系列采用304不锈钢叶轮）、防护等级高的优点。
但我公司生产的2SK型水环真空泵也可采用机械密封方式，分内装式和外装式两种。
2.JZJ2B型罗茨水环真空机组的前级泵的工作液多采用水，也可采用有机溶剂（可用甲醇、乙醇、二甲苯、丙酮等有机溶剂）或其它液体，将前级泵作为闭路循环系统使用，大大减少了对环境的污染，同时大大提高了对有机溶剂的回收。
其极限真空度由工作液的饱和蒸汽压决定。

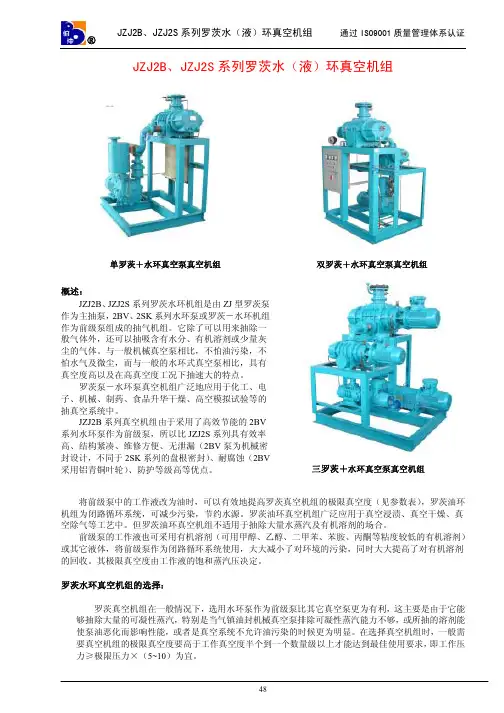

JZJ2B系列罗茨水环真空机组
JZJ2B 、JZJ2S 系列罗茨水（液）环真空机组将前级泵中的工作液改为油时，可以有效地提高罗茨真空机组的极限真空度（见参数表），罗茨油环机组为闭路循环系统，可减少污染，节约水源。
罗茨油环真空机组广泛应用于真空浸渍、真空干燥、真空除气等工艺中。
但罗茨油环真空机组不适用于抽除大量水蒸汽及有机溶剂的场合。
前级泵的工作液也可采用有机溶剂（可用甲醇、乙醇、二甲苯、苯胺、丙酮等粘度较低的有机溶剂）或其它液体，将前级泵作为闭路循环系统使用，大大减小了对环境的污染，同时大大提高了对有机溶剂的回收。
其极限真空度由工作液的饱和蒸汽压决定。
罗茨水环真空机组的选择：罗茨真空机组在一般情况下，选用水环泵作为前级泵比其它真空泵更为有利，这主要是由于它能够抽除大量的可凝性蒸汽，特别是当气镇油封机械真空泵排除可凝性蒸汽能力不够，或所抽的溶剂能使泵油恶化而影响性能，或者是真空系统不允许油污染的时候更为明显。
在选择真空机组时，一般需要真空机组的极限真空度要高于工作真空度半个到一个数量级以上才能达到最佳使用要求，即工作压力≥极限压力×（5~10）为宜。
单罗茨＋水环真空泵真空机组双罗茨＋水环真空泵真空机组概述：JZJ2B 、JZJ2S 系列罗茨水环机组是由ZJ 型罗茨泵作为主抽泵，2BV 、2SK 系列水环泵或罗茨－水环机组作为前级泵组成的抽气机组。
它除了可以用来抽除一般气体外，还可以抽吸含有水分、有机溶剂或少量灰尘的气体。
与一般机械真空泵相比，不怕油污染，不怕水气及微尘，而与一般的水环式真空泵相比，具有真空度高以及在高真空度工况下抽速大的特点。
罗茨泵－水环泵真空机组广泛地应用于化工、电子、机械、制药、食品升华干燥、高空模拟试验等的抽真空系统中。
JZJ2B 系列真空机组由于采用了高效节能的2BV 系列水环泵作为前级泵，所以比JZJ2S 系列具有效率高、结构紧凑、维修方便、无泄漏（2BV 泵为机械密封设计，不同于2SK 系列的盘根密封）、耐腐蚀（2BV 采用铝青铜叶轮）、防护等级高等优点。
