小学电子手工焊接技术
电子电工的焊接的工艺
电子电工的焊接的工艺
电子电工的焊接工艺常用的有以下几种：
1. 手工焊接：这种焊接方法比较简单，可以用手持焊枪进行。
但是需要有一定的技巧和操作经验，不能进行大规模的生产。
2. 波峰焊接：波峰焊接是一种可以批量生产的焊接方法。
该方法是通过将焊接板放在一个流动的锡池上，然后通过波峰塑料定量的将锡焊接到焊接板上，从而实现大规模的焊接。
3. 热风焊接：热风焊接是一种适用于细小板子的方法。
热风焊枪烘烤桥接塑料板子和金属涂层在一起。
这种方法要求操作者经验丰富，否则会让材料过度熔化。
4. 多头焊接：多头焊接可以同时焊接多个接头，从而提高生产效率。
但是，该方法需要购买专门的多头焊接设备，成本比较高。
总而言之，选择何种焊接方法应根据具体的需求和技术要求来进行选择。
电子手工焊接操作方法
电子手工焊接操作方法
电子手工焊接是一种常见的电子元器件连接技术，以下是一般的操作方法：
1. 准备工作：确保所有操作在安全环境下进行。
戴上护目镜和工作手套，确保工作区域干燥通风。
检查焊接设备，包括焊接铁、焊锡线、焊接台等。
2. 清洁工作：清洁被焊接的元器件和连接区域。
使用酒精或清洗剂擦拭元器件表面，以去除油污、污垢和氧化层，保持良好的接触。
3. 烙铁预热：将焊接铁加热至适当温度。
通常，电子元器件的焊接温度约为300C 至400C。
确保烙铁头上有足够的焊锡。
4. 焊接操作：将预热的烙铁头轻轻接触被焊接的元器件引脚或焊盘，并同时将焊锡线放在焊盘或引脚上。
烙铁应该稳定地接触焊点，不要来回移动，以免损坏元器件。
5. 加热焊接点：使烙铁头与焊点接触，直到焊点充分加热。
焊接时间应该足够长，以确保焊锡完全熔化和扩散。
6. 加入焊锡：当焊点达到适当温度时，将焊锡线轻轻地放到焊点上。
焊锡应立即熔化并扩散到焊点周围形成均匀的连接。
避免过量使用焊锡。
7. 冷却焊点：让焊点冷却并固化。
等待几秒钟，直到焊锡完全凝固和硬化。
8. 检查连接：检查焊点连接是否牢固，焊点是否均匀、光滑。
如果需要重新焊接，使用焊剥化工具将旧连接剪断。
需要特别注意的是，在进行电子手工焊接时，请密切遵循安全操作规程，特别是关于烙铁的正确使用和电源使用方面的规定。
正确使用个人防护设备，并确保操作环境干燥、通风良好。
电子手工焊接技术
电子手工焊接技术电子手工焊接技术是一种在电子零部件制造过程中使用的焊接方法，它有助于确保电子设备的正常运行和可靠性。
本文将介绍电子手工焊接技术的原理、工具和步骤，并探讨其在电子制造业中的应用。
一、原理电子手工焊接技术基于热传导和材料的熔化，通过将焊丝与电子元器件和电路板连接，实现电子设备的组装。
焊接过程中，焊丝通过加热使接触表面达到熔点，然后冷却凝固，形成稳定的连接。
二、工具1. 焊台：用于提供热源，通常配备温度调节功能，确保焊接过程的稳定性。
2. 焊铁：负责加热焊接区域的工具，通常使用铜质焊咀进行散热。
3. 焊丝：用来实现电子元件之间的连接，通常是锡铅合金焊丝。
4. 镊子：用于位置调整和焊接过程中的辅助操作，保证焊接的准确性和稳定性。
5. 镊刀：用来修剪焊接后的焊丝，使其更整齐、美观。
三、步骤1. 准备工作：检查并准备所需的电子元件、电路板以及焊接工具。
确保焊台的温度调节合适，以及焊铁和焊丝的完好。
2. 热熔：将焊铁预热至适当温度，使其可以熔化焊丝。
将焊丝与所需焊接的元器件和电路板接触，并同时加热焊丝及焊接位置，使焊丝可以融化并与接触表面形成连接。
3. 冷却：待焊接完成后，停止加热并等待焊接点冷却凝固。
这一步骤至关重要，因为焊接点的稳定性和可靠性取决于冷却的充分与否。
4. 清理：使用镊子和镊刀等工具，对焊接点进行清理和修剪。
确保焊接点的外观整洁、无杂质，并符合设计要求。
四、应用电子手工焊接技术在电子制造业中广泛应用。
它可以用于电子元器件的组装、电路板的焊接以及电子设备的修复与维护。
电子手工焊接技术可以保证电子设备的连接稳定，防止信号干扰和电流泄露等问题，提高电子设备的可靠性和使用寿命。
总结电子手工焊接技术是一种重要的电子制造技术，它通过加热焊丝使接触表面熔化并连接起来，是电子元器件组装和电路板焊接的常用方法。
正确使用电子手工焊接技术可以确保电子设备的正常运行和可靠性。
在实践中，我们需要准备好焊接工具，掌握焊接的步骤和技巧，并严格按照要求进行操作。

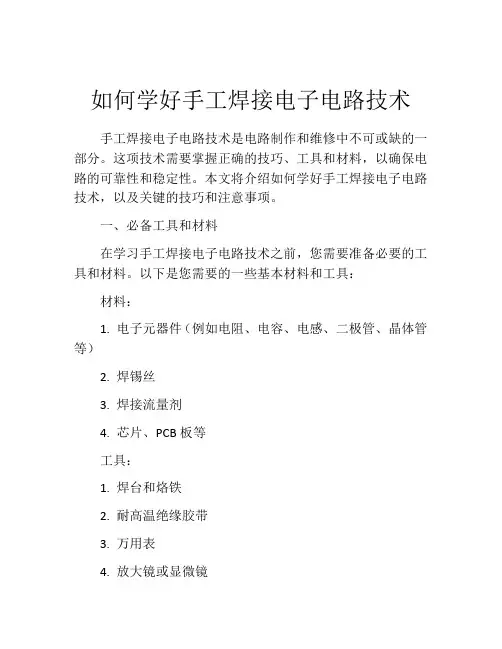

如何学好手工焊接电子电路技术
如何学好手工焊接电子电路技术手工焊接电子电路技术是电路制作和维修中不可或缺的一部分。
这项技术需要掌握正确的技巧、工具和材料，以确保电路的可靠性和稳定性。
本文将介绍如何学好手工焊接电子电路技术，以及关键的技巧和注意事项。
一、必备工具和材料在学习手工焊接电子电路技术之前，您需要准备必要的工具和材料。
以下是您需要的一些基本材料和工具：材料：1. 电子元器件（例如电阻、电容、电感、二极管、晶体管等）2. 焊锡丝3. 焊接流量剂4. 芯片、PCB板等工具：1. 焊台和烙铁2. 耐高温绝缘胶带3. 万用表4. 放大镜或显微镜以上材料和工具是焊接必须的，您需要确保有足够的储备量，以便在焊接过程中能够流畅地完成。
二、学习焊点基础焊接时必须了解和学习焊点的基础知识，这是焊接电子电路技术的基础。
焊点是电子元器件之间连接的关键点，对于电路的正常使用非常重要。
焊点的质量取决于焊接技巧，所以学习焊点的基础知识非常重要。
首先，您需要了解常见的焊点质量问题，例如脏焊、冷焊、干焊、虚焊等。
这些问题会导致焊点电阻增加，甚至断裂，从而导致电路无法正常工作。
学习基础焊点知识可以让您更好地识别和解决这些问题。
其次，您需要掌握正确定位焊点位置的技巧。
在焊接电路时，很容易出现焊错焊点的情况。
因此，您需要学习如何在板上标记和确认焊点的位置，确保焊点正确定位。
三、掌握正确的焊接技巧正确的焊接技巧是焊接电子电路的关键。
有一些技巧可以帮助您提高焊接电子电路的效率和质量。
1. 控制温度：焊接电子电路时，温度是影响焊点质量的关键因素。
如果温度太高，会损坏电子元件，太低则无法焊接。
因此，在规定的时间内控制烙铁的温度是非常重要的。
2. 流动焊锡：焊锡应该流动，均匀覆盖并粘附电子元件和板子上的焊点。
流动焊锡可以使焊点流畅、均匀且不松散，从而提高电路的稳定性。
3. 安排时间：您需要安排足够的时间来焊接电子电路，不要急于结束。
如果您赶时间，焊点会出现质量问题。
电子工艺赛课电子元件手工焊接实践
电子工艺赛课电子元件手工焊接实践近年来，随着科技的迅猛发展和电子工艺的日益复杂化，电子元件手工焊接成为电子工艺赛课不可或缺的一环。
本文将以电子工艺赛课电子元件手工焊接实践为题，探讨电子元件手工焊接的重要性、实践经验和技巧。
一、电子元件手工焊接的重要性电子元件手工焊接是电子工艺赛课中必要的一项技能。
在电子制作过程中，焊接是将元件与电路板进行连接的重要步骤。
合理的手工焊接技术能够确保电路板的连接牢固、可靠，避免干扰和短路等问题的发生。
因此，掌握电子元件手工焊接技巧对于电子工艺赛课的学习和实践具有非常重要的意义。
二、电子元件手工焊接的实践经验和技巧1. 准备工作在进行电子元件手工焊接之前，首先要进行准备工作。
包括选择合适的焊接工具和材料，清理电路板和元件表面，确保焊接环境的整洁以及预先了解焊接的要求和步骤。
2. 焊接技术在实践电子元件手工焊接时，正确的焊接技术至关重要。
首先，要正确选择焊锡丝和焊嘴的规格。
其次，要注意掌握合适的操作温度和焊接时间，避免焊接过热导致损坏或者不足够热导致连接不牢固。
3. 稳定手持和优化姿势保持手持焊枪或者烙铁的稳定性是进行电子元件手工焊接的关键。
同时，优化手的姿势能够提高焊接的准确性和效果。
建议稳定地将焊枪或者烙铁握在手中，用拇指和食指夹紧焊丝的底部，让中指放置在焊嘴前方以增加稳定性。
4. 焊接顺序和技巧在焊接多个元件时，合理的焊接顺序和技巧可以提高效率和质量。
通常情况下，建议从最低高度的元件开始焊接，然后逐渐焊接高度较高的元件，以防止焊接过程中的干扰。
此外，注意掌握焊接的力度和速度，避免焊接过度或者不足。
三、总结通过对电子工艺赛课电子元件手工焊接实践的讨论，我们可以看出电子元件手工焊接的重要性以及实践经验和技巧的重要指导意义。
随着技术的不断进步和电子工艺的不断发展，电子元件手工焊接实践将继续扮演着不可或缺的角色。
掌握电子元件手工焊接技巧，不仅能够提高电子工艺赛课的学习和实践水平，还能够为将来的电子制作和应用打下坚实的基础。
电子电工手工焊接工艺课件 (一)
电子电工手工焊接工艺课件 (一)电子电工手工焊接技术是现代电子产业中非常重要的零部件连接技术，是硬件电路的必备技能。
这种技术的学习和掌握往往要通过专业的课件才能达到更好的效果，因此电子电工手工焊接工艺课件就成为了学生学习的主要教材之一。
1.课件内容一份好的电子电工手工焊接工艺课件应当包括以下内容：（1）焊接原理：详尽的讲解焊接的基本原理和焊接的分类，使学生能够理解焊接的必要性。
（2）焊接条件：包括温度、焊接时间、焊接深度、压力、焊接的速率等等，这些是影响焊接质量的关键因素。
（3）手工焊接技巧：学习如何用手动完成焊接，包括准备工作、选取合适的焊锡和焊接技巧，以及如何调整温度等。
（4）焊接的常见问题：焊接时可能遇到一些问题，如焊接接点出现宽焊、虚焊、断焊等问题，需要学生掌握处理方法。
（5）应用实例：通过对一些常见电子器件的焊接示例，帮助学生掌握焊接技巧和方法。
2.课件特点（1）系统性：应按照学生掌握知识的逻辑顺序，系统讲解所涉及的知识点。
（2）可操作性：应该着重讲解焊接技巧和技术，帮助学生掌握焊接的实际操作技能。
（3）文化性：焊接的知识要与电子电工产业相关联，在培养学生技能的同时也要使其了解相关背景知识。
3.课件提高教学质量（1）丰富多样的教学方式：电子电工手工焊接工艺可以通过实验、演示、模拟、讲解、案例分析等多种教学方法来进行教学，激发学生学习的积极性。
（2）助教配合使用：通过课件提供全面的知识点，与助教配合使用可以提高教学和学习效率，扩大教学范围。
（3）创新性：提高调研和广泛交流，不断开拓新思路、开展新的合作，培养创新思维和实际操作能力。
总之，在学习电子电工手工焊接工艺的时候，课件是必备的教学工具之一。
在使用课件的同时，学生要注重实践，遵守技术规范，注意安全问题，不断提高技能和素质，优化工作效率，提高教学质量，更好地服务于电子电工产业的发展。
电子元件的焊接方法
电子元件的焊接方法在电子设备制造和维修过程中，电子元件的焊接是一项至关重要的工艺。
焊接质量的好坏直接影响到电子设备的稳定性和可靠性。
为了确保焊接工作的准确性和有效性，人们开发出多种不同的焊接方法。
本文将介绍一些常用的电子元件焊接方法，以及它们的特点和应用场景。
1. 手工焊接手工焊接是最传统的焊接方法之一，也是最简单的一种方法。
它通常适用于小型电子元件的焊接工作，如电阻、电容等。
手工焊接的工艺流程包括以下几个步骤：（1）清理焊接区域：使用无尘布或棉球清理焊接区域的杂质和氧化物，确保焊接表面干净。
（2）涂抹焊接剂：在焊接区域涂抹一层薄薄的焊接剂，可以提高焊接效果。
（3）焊接：使用电子焊台或焊枪将焊锡加热至熔化，迅速将焊锡涂抹在焊接区域，使电子元件与焊盘牢固连接。
手工焊接的好处是简单易行，成本低，适用于小批量生产和维修工作。
然而，由于操作人员技术要求较高，容易出现焊接不到位、短路等问题。
2. 表面贴装技术（SMT）表面贴装技术是一种先进的焊接方法，广泛应用于电子元件的大规模生产中。
与手工焊接相比，SMT技术具有以下优点：（1）高效性：整板自动化装配，大大提高了焊接速度和效率。
（2）密度大：元件焊接在PCB表面，减小了电路板的厚度，实现了高密度的元件安装。
（3）可靠性强：焊接点牢固可靠，能够抵抗外界振动和冲击。
在SMT焊接过程中，首先将元件粘贴在PCB板上，然后通过进一步加热使焊锡熔化并固定在焊盘上。
SMT焊接适用于小型电子元件，如集成电路、芯片等。
它是大规模生产的主要焊接方法之一。
3. 反向焊接技术反向焊接技术主要应用于具有特殊要求的电子元件，如大功率二极管、散热器等。
与传统的焊接方法不同，反向焊接技术将焊接点位于PCB板的背面。
这种焊接方法有以下优势：（1）热量较低：焊接热量被散热器吸收，减少了对电子元件的热损伤。
（2）良好的散热效果：焊接点位于散热器上，能够有效地散发热量。
（3）可靠性强：焊接点牢固，能够承受高温和高电流的冲击。
电子手工焊接技术
电子手工焊接技术教学目的：1、了解电烙铁的使用技术。
2、掌握焊接方法、焊接技术。
教学重点：1、焊接方法、焊接技术。
教学难点：1、焊接温度和时间的掌握。
教学过程：一、手工焊接的工具：1 ．电烙铁（带铬铁架）（1）烙铁的选用及要求：电烙铁的功率选用原则：1）焊接集成电路、晶体管及其它受热易损件的元器件时，考虑选用20W内热式电烙铁。
2）焊接较粗导线及同轴电缆时，考虑选用50W内热式电烙铁。
3）焊接较大元器件时，如金属底盘接地焊片，应选 100W 以上的电烙铁。
（2）电烙铁铁温度及焊接时间控制要求：1）有铅恒温烙铁温度一般控制在280~360℃之间，缺省设置为330±10℃，焊接时间小于3秒。
焊接时烙铁头同时接触在焊盘和元件引脚上，加热后送锡丝焊接。
部分元件的特殊焊接要求：SMD器件：焊接时烙铁头温度为：320±10℃；焊接时间：每个焊点1~3秒。
拆除元件时烙铁头温度：310~350℃（注：根据CHIP件尺寸不同请使用不同的烙铁嘴。
）DIP器件：焊接时烙铁头温度为：330±5℃；焊接时间：2~3秒注：当焊接大功率（TO-220、TO-247、TO-264等封装）或焊点与大铜箔相连，上述温度无法焊接时，烙铁温度可升高至360℃，当焊接敏感怕热零件（LED、CCD、传感器等）温度控制在260~300℃。
2) 无铅制程2）无铅恒温烙铁温度一般控制在340~380℃之间，缺省设置为360±10℃，焊接时间小于3秒，要求烙铁的回温每秒钟就可将所失的温度拉回至设定温度。
（2）电烙铁使用注意事项：1）电烙铁不宜长时间通电而不使用，这样容易使烙铁芯加速氧化而烧断，缩短其寿命，同时也会使烙铁头因长时间加热而氧化，甚至被“烧死”不再“吃锡”。
2）手工焊接使用的电烙铁需带防静电接地线，焊接时接地线必须可靠接地，防静电恒温电烙铁插头的接地端必须可靠接交流电源保护地。
电烙铁绝缘电阻应大于10M Ω，电源线绝缘层不得有破损。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
小学电子手工焊接技术
电子手工焊接技术是一种将电子元器件焊接在电子设备电路板上的
技术，也是电子工程中非常基础和关键的一项技能。
在小学阶段，培
养学生对电子手工焊接技术的兴趣和实践能力对于他们未来的学习和
发展具有重要意义。
本文将介绍小学电子手工焊接技术的基础知识、
实践操作以及培养学生创造力和动手能力的方法。
一、基础知识
1. 电子手工焊接技术的定义和作用
电子手工焊接技术是一种将电子元器件与电路板连接的方法，通过
焊接，可以实现电路的通断或信号的传递，从而使电子设备正常工作。
在电子设备制造和维修中，电子手工焊接技术是必不可少的一环。
2. 常用的电子元器件
常用的电子元器件包括电阻、电容、二极管、三极管、继电器等。
每个电子元器件都有自己的引脚，通过焊接技术将其与电路板上的导
线连接起来，实现电流的传递。
3. 焊接工具和材料
电子手工焊接需要使用焊台、焊锡丝、焊锡膏、焊接笔等工具和材料。
焊接时需要预热焊台，将焊锡融化涂在电子元器件引脚和导线上，形成连接。
二、实践操作
1. 安全注意事项
在进行电子手工焊接实验时，要注意安全。
学生应该戴上护目镜，
避免焊接时火花对眼睛造成伤害。
同时，使用焊接笔时要小心烫伤，
保持焊台周围清洁，防止火灾发生。
2. 焊接实验步骤
（1）准备工作：整理好实验器材和材料，确保焊台通电正常。
（2）焊接前准备：调整焊台温度适宜，在焊接笔上涂抹适量焊锡膏。
（3）焊接电阻实验：将电阻的两个引脚与电路板上的导线对应位
置相接，用焊接笔将焊锡融化涂抹在引脚和导线上，待焊锡凝固后，
用测试笔检测焊接是否良好。
（4）焊接电容实验：将电容的两个引脚与电路板上的导线对应位
置相接，用焊接笔将焊锡融化涂抹在引脚和导线上，待焊锡凝固后，
用测试笔检测焊接是否良好。
三、培养学生创造力和动手能力的方法
1. 设计小型电子产品
鼓励学生动手制作一些小型的电子产品，例如LED灯、电子钟等。
让学生从零开始设计，并进行手工焊接制作。
这样的实践经验将培养
学生的创造力和动手能力。
2. 参与电子制作俱乐部或比赛
学校可以设立电子制作俱乐部，定期组织学生参与制作活动。
同时，可以鼓励学生参加电子制作比赛，让学生在与他人的竞争中提高自己
的技能水平和创造力。
3. 融入跨学科教学
可以将电子手工焊接技术与其他学科进行结合，例如在数学课上进
行电阻的计算和应用，在物理课上学习电子元器件的原理等。
这种跨
学科的教学方法可以激发学生的学习兴趣，提高他们对电子手工焊接
技术的理解和应用能力。
通过学习和实践电子手工焊接技术，小学生可以培养创造力、动手
能力和解决问题的能力。
这些都是未来发展所需要的重要素质。
因此，教育者应该重视小学电子手工焊接技术的教学，为学生提供更多的机
会和实践平台，让他们在实践中学习和成长。
