煤矿带式输送机讲义课件
常见故障及处理方法
❖ （二）胶带打滑
❖ 1.胶带打滑的原因： ❖ （1）胶带输送机道淋水较大或水煤严重，致使驱动
滚筒和输送带间的摩擦系数降低。 ❖ （2）托辊损坏、杂物缠绕、超载运行时煤矸埋压等
原因使大量托辊不转；损坏的输送带或接头在能过托 辊时阻力增大。 ❖ （3）输送带胶带张力不足，跑偏严重；巷道片帮变 形或支护断梁折腿挤压输送带使输送带阻力过大 ❖ （4）满载停车后再启动时，胶带被煤压住。 ❖ （5）驱动滚筒与胶带间的摩擦系数设计值与实际值 不符。
常见故障及处理方法
❖ （三）逆转飞车
❖ 1.逆转飞车的原因 ❖ （1）超负荷运转 ❖ （2）制动闸的制动力矩不足 ❖ （3）误操作，使货载流向相反。 ❖ 2.逆转飞车的预防及处理 ❖ 预防：（1）控制给煤量，禁止超负荷运转 ❖ （2）调整制动闸的制动力矩 ❖ （3）集中精力，认真按操作规程开车 ❖ （4）增加逆止器
• 先断开比例阀放大器和闭锁阀线圈与端 子排的连接；
• 松开安全阀的固定螺母（逆时针旋转） ，逆时针旋转压力调整螺栓1~2圈，已保 证主电机起动时系统压力处于较低压力范 围；
• 手动起动所需调试CST的冷却泵电机，手 动起动所需调试CST的主电机；
• 请顺时针旋转压力调节螺栓，直至压力 达到要求值；
（1）检查电动机、减速器、联轴器及制动系统等部件是否损坏，如有损坏应及时更换修理； （2）清除机尾堆煤； （3）调整闸办好与闸瓦间隙 （4）慢带空载运转，注意倾听各部转动有无异响；
常见故障及处理方法 （5）经试车确认无问题后方可正常运行使用
❖ 预防 ❖ （1）及时更换胶带接头金属卡子，维修严重变形、
的重起限制定时，在此期间，CST温度超过40.6％（50C）时起 动冷却泵直至温度低于37.6%（45C）时停止冷却泵。 ❖ CST使能时，冷却泵由油温自动控制起停。冷却泵在油温低于 16.7%（10C）时起动冷却泵，直至温度高于22.6%（20C）时 停止冷却泵。在油温高于43.4%（54C）时起动，直至温度低于 37.6%（45C）时停止冷却泵。
带式输送机.ppt
• 中途卸载最常用的有犁式卸料器和卸料小车两种
（a） 单侧犁式卸料器； （b） 双侧犁式卸料器；
（c） 带动式卸载小车 1—犁板；2—带子；3—料槽
• 犁式卸料器的优点：高度小、结构简单、质量轻、成本低。 缺点是对输送带磨损较严重。因此，对较长的输送机，输 送块度大、磨损性严重的物料不宜采用。
六、清理装置
层），输送机的长度一般不超过400m。 • 强力型：采用维尼纶等高强度合成材料作为带芯衬垫层，
单层带芯衬垫层的径向扯断强度可高达140kN/（m·每 层）。负荷能力 大，层数少。
• 耐热型：适用于输送温度低于120℃的物料或物品。这种 带在工作面上敷有石棉保护层。
• 橡胶带的联接方法可分为机械联接和硫化胶接两种
向上输送不同物料所允许的最大倾角
被输送物料名称 倾 斜 角 度 被输送物料名称 倾 斜 角 度
（β）
（β）
块煤 原煤 煤粉 0~350mm矿石① 0~120mm矿石 0~60mm矿石
18° 20° 21° 16° 18° 20°
块状干粘土 粉状干粘土 干砂 筛分后的石灰石 水泥 熟料
15°~18° 22° 15° 12° 20° 14°
螺旋式张紧装置
2、车式张紧装置：一般装在带式输送机的端部，通过坠重 曳引滚筒来达到张紧目的。
3、垂直式张紧装置 ：通常安装在传动滚筒附近的无载分支 上，对有载分支阻力改变的敏感性较低，同时该处的张力
接近最小值，可以减轻张紧坠重。
小车式张紧装置
垂直式张紧装置
五、装载与卸载装置
1、装载装置
• 结构：决定于被输送物料的性质和装载的方式 。对于成 件物品，可利用斜槽或滑板直接将物品装在输送带上；对 于散粒物料，可用漏斗进行装料，漏斗固定在装载位置的 机架上或装在可运行的小车上以改变装载的位置。
（a） 单侧犁式卸料器； （b） 双侧犁式卸料器；
（c） 带动式卸载小车 1—犁板；2—带子；3—料槽
• 犁式卸料器的优点：高度小、结构简单、质量轻、成本低。 缺点是对输送带磨损较严重。因此，对较长的输送机，输 送块度大、磨损性严重的物料不宜采用。
六、清理装置
层），输送机的长度一般不超过400m。 • 强力型：采用维尼纶等高强度合成材料作为带芯衬垫层，
单层带芯衬垫层的径向扯断强度可高达140kN/（m·每 层）。负荷能力 大，层数少。
• 耐热型：适用于输送温度低于120℃的物料或物品。这种 带在工作面上敷有石棉保护层。
• 橡胶带的联接方法可分为机械联接和硫化胶接两种
向上输送不同物料所允许的最大倾角
被输送物料名称 倾 斜 角 度 被输送物料名称 倾 斜 角 度
（β）
（β）
块煤 原煤 煤粉 0~350mm矿石① 0~120mm矿石 0~60mm矿石
18° 20° 21° 16° 18° 20°
块状干粘土 粉状干粘土 干砂 筛分后的石灰石 水泥 熟料
15°~18° 22° 15° 12° 20° 14°
螺旋式张紧装置
2、车式张紧装置：一般装在带式输送机的端部，通过坠重 曳引滚筒来达到张紧目的。
3、垂直式张紧装置 ：通常安装在传动滚筒附近的无载分支 上，对有载分支阻力改变的敏感性较低，同时该处的张力
接近最小值，可以减轻张紧坠重。
小车式张紧装置
垂直式张紧装置
五、装载与卸载装置
1、装载装置
• 结构：决定于被输送物料的性质和装载的方式 。对于成 件物品，可利用斜槽或滑板直接将物品装在输送带上；对 于散粒物料，可用漏斗进行装料，漏斗固定在装载位置的 机架上或装在可运行的小车上以改变装载的位置。
带式输送机基础培训ppt课件
5
二. 带式输送机的分类及型号特征
• （一）胶带输送机主要类型 • 1、通用固定式胶带输送机 • 这种输送机的特点是：机架固定在底板或基础上，
多用在斜井、井下主要巷道及选煤厂，移动或架 设误工误时，不太方便，胶带宽度有1200㎜、 1000㎜、800㎜ 、600mm类型。
• 2、绳架吊挂式胶带输送机 • 这种输送机可供顺槽及采区上、下山运输之用，
处理。
• （三）机架制造和安装误差导致皮带输送机中心线与理论中心线出现偏差，会导
致输送带跑偏。
• （四）机架刚度设计较差，或偷工减料，或材料不对，会导致输送带跑偏。 • （五）机架纵向中心线与输送机纵向中心线应重合，其允许偏差≤3mm。 • （六）机架纵向中心线的直线度偏差在任意25m长度内≤5mm，但在输送机全长
• 2、增大摩擦系数。其具体措施是：保护好传动滚
筒上覆盖的木衬或橡胶等衬垫，以增大摩擦系数， 另一方面滚筒表面少雨水，预防摩擦系数减少。
• 3、增加围包角。
9
围包角含意。
• 一般地，为了增加输送带的张力，防止输送带跑偏打滑，延长输送带
的使用寿命，采取对滚筒进行围包角的措施，所进行围包角的滚筒一
般是新增的。
• 是指含有硫化剂、促进剂和其它配合
的混炼胶料在一定条件（温度、压力、 时间），橡胶分子由线型结构转变成 网状结构的交联过程。
19
热硫化胶接皮带时要严控制的指标
• 温度、时间、压力。 • 1、皮带硫化接头粘接阶梯长度≥250mm(带宽B
＞500～600)。
• 2、皮带硫化粘接温度为130～150℃。 • 3、皮带硫化加热时间为30～45分钟。 • 4、皮带硫化保温保压时间为1小时。 • 5、最佳压力是1.5—2.5MPa。
二. 带式输送机的分类及型号特征
• （一）胶带输送机主要类型 • 1、通用固定式胶带输送机 • 这种输送机的特点是：机架固定在底板或基础上，
多用在斜井、井下主要巷道及选煤厂，移动或架 设误工误时，不太方便，胶带宽度有1200㎜、 1000㎜、800㎜ 、600mm类型。
• 2、绳架吊挂式胶带输送机 • 这种输送机可供顺槽及采区上、下山运输之用，
处理。
• （三）机架制造和安装误差导致皮带输送机中心线与理论中心线出现偏差，会导
致输送带跑偏。
• （四）机架刚度设计较差，或偷工减料，或材料不对，会导致输送带跑偏。 • （五）机架纵向中心线与输送机纵向中心线应重合，其允许偏差≤3mm。 • （六）机架纵向中心线的直线度偏差在任意25m长度内≤5mm，但在输送机全长
• 2、增大摩擦系数。其具体措施是：保护好传动滚
筒上覆盖的木衬或橡胶等衬垫，以增大摩擦系数， 另一方面滚筒表面少雨水，预防摩擦系数减少。
• 3、增加围包角。
9
围包角含意。
• 一般地，为了增加输送带的张力，防止输送带跑偏打滑，延长输送带
的使用寿命，采取对滚筒进行围包角的措施，所进行围包角的滚筒一
般是新增的。
• 是指含有硫化剂、促进剂和其它配合
的混炼胶料在一定条件（温度、压力、 时间），橡胶分子由线型结构转变成 网状结构的交联过程。
19
热硫化胶接皮带时要严控制的指标
• 温度、时间、压力。 • 1、皮带硫化接头粘接阶梯长度≥250mm(带宽B
＞500～600)。
• 2、皮带硫化粘接温度为130～150℃。 • 3、皮带硫化加热时间为30～45分钟。 • 4、皮带硫化保温保压时间为1小时。 • 5、最佳压力是1.5—2.5MPa。
带式输送机课堂PPT课件PPT42页
❖ 9、检查有关电气设备是否完好。
.
9
第10页，共42页。
（二）、检修、维护带式输送机时的注意事项
❖ 1、带式输送机驱动装置、液力偶合器、传动滚筒、尾部滚筒等转动部位要设置 保护罩和保护护栏，防止发生绞人事故。
❖ 2、工作人员衣着要利索，袖口、衣襟要扎紧。
❖ 3、在带式输送机运行中，禁止用铁锨和其他工具刮输送带上的煤泥或用工具拨 正跑偏的输送带，以免发生人身事故。
.
2
第3页，共42页。
带式输送机的特点
带式输送机是煤矿井下和地面生产系统中应用最 多的一种连续运输设备。它具有运输能力大、工 作阻力小、耗电量低、运输距离长、使用寿命长 ，且对煤的破碎作用小、噪音低、安全可靠等优 点。带式输送机即可用于水平运输，又可用与倾 斜运输。当用于倾斜运输时其倾角受到一定限制 。通常情况下，倾斜向上运输时的倾角不超过 18º，向下运输倾角不超过15º。
.
24
第25页，共42页。
2）、逆转飞车的预防及处理方法 ❖ 调整闸的制动力矩，使其满足制动要求 ❖ 控制给煤量，禁止超负荷运转 ❖ 逆止器要试运行，确保运行安全可靠
.
25
第26页，共42页。
发生逆转飞车事故后，可按照以下方法进行 检查处理
①检查电动机、减速器、联轴节及制动系统等部 件是否损坏，若损坏，应及时修理或更换
❖ 4、输送机停止后，必须切断电源。不切断电源，不准检修。检修时挂停电牌。
❖ 5、在更换皮带和做皮带接头时，确需点动开车或用人力拉动输送带时，人员要远离 输送带，严禁直接用双手或用脚蹬踩输送带。
❖ 6、在输送带做接头时，必须远离机头转动位置5m以外，并派专人停电，挂停电牌。 ❖ 7、在清扫滚筒粘煤时，必须先停车、后清理。严禁边运行边清理。 ❖ 8、在检修时工作人员严禁站在机头、机尾、传动滚筒及皮带运转部位上方工作。
.
9
第10页，共42页。
（二）、检修、维护带式输送机时的注意事项
❖ 1、带式输送机驱动装置、液力偶合器、传动滚筒、尾部滚筒等转动部位要设置 保护罩和保护护栏，防止发生绞人事故。
❖ 2、工作人员衣着要利索，袖口、衣襟要扎紧。
❖ 3、在带式输送机运行中，禁止用铁锨和其他工具刮输送带上的煤泥或用工具拨 正跑偏的输送带，以免发生人身事故。
.
2
第3页，共42页。
带式输送机的特点
带式输送机是煤矿井下和地面生产系统中应用最 多的一种连续运输设备。它具有运输能力大、工 作阻力小、耗电量低、运输距离长、使用寿命长 ，且对煤的破碎作用小、噪音低、安全可靠等优 点。带式输送机即可用于水平运输，又可用与倾 斜运输。当用于倾斜运输时其倾角受到一定限制 。通常情况下，倾斜向上运输时的倾角不超过 18º，向下运输倾角不超过15º。
.
24
第25页，共42页。
2）、逆转飞车的预防及处理方法 ❖ 调整闸的制动力矩，使其满足制动要求 ❖ 控制给煤量，禁止超负荷运转 ❖ 逆止器要试运行，确保运行安全可靠
.
25
第26页，共42页。
发生逆转飞车事故后，可按照以下方法进行 检查处理
①检查电动机、减速器、联轴节及制动系统等部 件是否损坏，若损坏，应及时修理或更换
❖ 4、输送机停止后，必须切断电源。不切断电源，不准检修。检修时挂停电牌。
❖ 5、在更换皮带和做皮带接头时，确需点动开车或用人力拉动输送带时，人员要远离 输送带，严禁直接用双手或用脚蹬踩输送带。
❖ 6、在输送带做接头时，必须远离机头转动位置5m以外，并派专人停电，挂停电牌。 ❖ 7、在清扫滚筒粘煤时，必须先停车、后清理。严禁边运行边清理。 ❖ 8、在检修时工作人员严禁站在机头、机尾、传动滚筒及皮带运转部位上方工作。
带式输送机ppt汇总
ST 4500
ST 5000
ST 5400
4500
5000 5400
ST 6000
6300
9.7
10.9
11.3
12.3
16
17
17
18
8
8.5
9
10
8
8.5
9
10
51
59
62
65
GX630 GX800 GX1000 GX1250 GX1600 GX2000 GX2500 GX3000
纵向拉伸 强度(N/ 630 mm)
1.5+1 2+1 2+1 2+2 3+2 3+2 3+2 5+2
2+1 2+1 2+1 2+1.5 2.5+1.5 2.5+1.5 3+2 3+2 或 4+2
整芯输送带
钢丝绳芯输送带
ST
ST
ST
ST
ST
ST
ST
ST
ST
630 800 1000 1250 1600 2000 2500 3150 3500

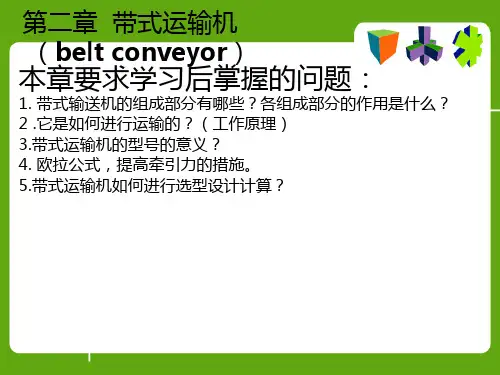

第二章 带式运输机 （belt conveyor）
本章要求学习后掌握的问题：
1. 带式输送机的组成部分有哪些？各组成部分的作用是什么？ 2 .它是如何进行运输的？（工作原理） 3.带式运输机的型号的意义？ 4. 欧拉公式，提高牵引力的措施。 5.带式运输机如何进行选型设计计算？
带式输送机的优点：
（1）输送物料种类广泛。输送物料的范围可以从很细的各种粉状物 料到大块的金属矿石、石块、煤或纸浆木料，能以最小的落差输送精 细筛分过的或易碎的物料。由于橡胶输送带具有较高的抗腐蚀性，在 输送强腐蚀性或强磨损性物料时维修费用比较低。带式输送机还可以 输送黏性物料和热料，也可以运送成件物品。
带式输送机教学课件
六、拉紧装置
（一）概述 使胶带或钢丝绳得到必要的初张力，以免胶带或钢丝绳在主动滚 筒或传动轮上打滑，并保证托辊间胶带的垂度在规定的范围内。 在输送机的启动、制动和正常运行时，为保证力的传递所需的张 紧力是不同的，这就要求张紧装置在不同的工况下能够提供相应 的拉力。
可伸缩带式输送机：通过储带装置改变输送机的长度。
3. 按输送带的结构形式分类
普通输送带带式输送机: 为平型带,带芯为帆布、尼龙帆布或钢绳 芯。
绳牵引带式输送机:用钢丝绳作牵引机构,带有耳边的带作承载机 构。
压带式输送机:用两条闭环带,其中一条为承载带,另一条为压带。 钢带输送机: 输送带为钢带。 网带输送机: 输送带为网带。 管状带式输送机: 输送带围包成管状。 波状挡边带式输送机: 输送带边上有挡边以增加物料截面,倾角大 时设有横向挡板。 花纹带式输送机: 用花纹带以增大物料和输送带的摩擦，提高输 送倾角。
上述工作完成后，重新张紧胶带，以保证运输持续进行。由于贮 带仓中贮存输送带的长度有限，所以在后退式采煤时．带式输送机逐 渐缩短，输送带逐渐收贮，每隔一段时间需将贮满的输送带取出；当 前进式采煤或巷道掘进时，可伸缩输送带输送机逐渐伸长，放出胶带， 贮带仓放空后，即需加带，方能继续工作。
贮带装置的工作原理：
•31
四、驱动装置
带式输送机的驱动装置由电动机、联轴器、减速器及 主动滚筒所组成。
主动滚筒是传递动力的主要部件。地面多用单滚筒， 井下因巷道狭窄，多采用双主动滚筒，这样既可使结 构紧凑，又可增大胶带在滚筒上的围包角。
滚筒表面按其制造工艺不同，有光面、木面及胶面三 种，后两种可提高胶带与滚筒之间的摩擦系数，以增 大胶带的牵引力。
2.特殊结构输送带
特殊结构的输送带包括钢绳牵引输送带、可乘人输送带、花纹 输送带、挡边输送带、防撕裂输送带、无覆盖胶输送带等。 ① 钢绳牵引输送带 输送带起承载物料和人员的作用，牵引力由 另设的钢丝绳提供。 ② 可乘人输送带 输送带设计成在边辊支撑的形式。 ③ 花纹输送带 为实现比普通输送带较大倾角的运输，输送带表 面做有防滑花纹。 ④ 波状挡边输送带 输送带由带基、波状挡边、中间挡板组成。
《带式输送机》课件
带式输送机由输送带、滚筒、传动装置和支撑架等部件构成。输送带是输送 物料的主要组成部分，而滚筒和传动装置则起着支撑和驱动输送带的作用。
III. 带式输送机的工作原理和工 作方式
带式输送机通过电动机驱动滚筒，使输送带循环运动。物料被放置在输送带 上，随着输送带的运动，物料被顺利地输送到目的地。
IV. 带式输送机的分类和特点
《带式输送机》PPT课件
欢迎来到介绍带式输送机的PPT课件！本课件将带您深入了解带式输送机的定 义、应用以及其在工业制造中的重要性。
I. 带式输送机的定义和应用
带式输送机是一种常见的物料搬运设备，广泛应用于矿山、港口、建筑工地以及工业制造等领域。它能够高效 地将物料从一个地方输送到另一个地方。
II. 带式输送机的构造和主要部 件
在操作带式输送机时，必须遵守相关的安全操作规程，确保工作人员的安全。同时，应急处理措施也需要做好， 以应对突发情况。
带式输送机根据不同的特点和用途可以分为重型、中型和轻型带式输送机。 它们具有高效、可靠、经济等特点，能够适应各种工作环境。
V. 带式输送机的选择和设计
选择和设计带式输送机时需考虑物料的性质、输送距离、输送量以及工作环 境等因素。正确的选择和设计可以提高输送效率并降低成本。
VI. 带式Leabharlann 送机的安装和使用带式输送机的安装需要遵循相关的安全操作规程，并确保设备处于良好的工作状态。正确的使用方法可以提高 设备的使用寿命和效率。
VII. 带式输送机的维护和保养
定期进行带式输送机的维护和保养可以确保设备的正常运行并延长其使用寿命。维护包括清洁、润滑、故障排 除以及零部件更换等。
VIII. 带式输送机的安全操作和应急处理
III. 带式输送机的工作原理和工 作方式
带式输送机通过电动机驱动滚筒，使输送带循环运动。物料被放置在输送带 上，随着输送带的运动，物料被顺利地输送到目的地。
IV. 带式输送机的分类和特点
《带式输送机》PPT课件
欢迎来到介绍带式输送机的PPT课件！本课件将带您深入了解带式输送机的定 义、应用以及其在工业制造中的重要性。
I. 带式输送机的定义和应用
带式输送机是一种常见的物料搬运设备，广泛应用于矿山、港口、建筑工地以及工业制造等领域。它能够高效 地将物料从一个地方输送到另一个地方。
II. 带式输送机的构造和主要部 件
在操作带式输送机时，必须遵守相关的安全操作规程，确保工作人员的安全。同时，应急处理措施也需要做好， 以应对突发情况。
带式输送机根据不同的特点和用途可以分为重型、中型和轻型带式输送机。 它们具有高效、可靠、经济等特点，能够适应各种工作环境。
V. 带式输送机的选择和设计
选择和设计带式输送机时需考虑物料的性质、输送距离、输送量以及工作环 境等因素。正确的选择和设计可以提高输送效率并降低成本。
VI. 带式Leabharlann 送机的安装和使用带式输送机的安装需要遵循相关的安全操作规程，并确保设备处于良好的工作状态。正确的使用方法可以提高 设备的使用寿命和效率。
VII. 带式输送机的维护和保养
定期进行带式输送机的维护和保养可以确保设备的正常运行并延长其使用寿命。维护包括清洁、润滑、故障排 除以及零部件更换等。
VIII. 带式输送机的安全操作和应急处理
带式输送机ppt
