小区道路规划与设计
居住区道路系统的规划设计课件ppt
道路线型因用地条件，地形地貌，使用功 能和技术的需要，有直线型、曲线型、折 线型等多种线型。对线型起控制作用的部 位有道路的交叉转弯、折线、尽端等处。
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
（三）居住区交通组织的两种基本方式
2．道路使用设备
步行道边设置公用、卫生、休息等使用设 备，方便行人并保护街道清洁卫生 。
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
二、居住区道路功能、分级和交通组织 的基本方式
（一）居住区道路的功能 （二）居住区道路分级 （三）居住区交通组织的两种基本方式
（2）道路走向应符合就业人流去向，方便居 民出入；
（3）尽端式道路长度不宜超过120米，在尽 端处应能便于回车，设置12米×12米的回 车区；
（4）住宅单元入口至最近车行道之间距离不 宜超过60米；
（5）道路应结合地形布置，尽可能结合自然 分水线和汇水线设计，以利于排除雨水；
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
（一）居住区道路规划的基本要 求
（6）符合人们走路习惯，尽可能少设置90度 的直角转弯处；
小区道路交通设计方案
小区道路交通设计方案
准备单位：XX局交通规划研究室
准备日期：2024年4月10日
综述
小区是一个典型的居民交通场所，每天有大量的车辆和行人进出小区，因此小区道路的规划设计和管理对整个小区交通安全和交通流量有着重要
的意义。
本报告旨在提出一个合理的小区道路交通设计方案，以保证小区
道路的安全、畅通、绿化和美观。
一、畅通的小区道路
1.建设主要道路。
主要道路的宽度应满足交通容量的需求，一般大于15米，以协调小区内外乘客出行的需要。
2.保证环境质量安全。
主要道路的侧边应设置绿化带，以缓冲噪音，
减少小区的噪声污染；同时，采取有效的路侧景观措施，提高小区环境质量。
3.拓宽入口路口。
在小区入口处应设置广域路口，以缓解交通拥堵，
增加车辆出入路口的通行能力。
4.根据小区内部车流量，设置支线，并保证行车安全。
小区内部车流
量较大的道路需要设置支线或快速通道，以减少车辆出入时交叉路口的拥
堵情况，保证行车安全。
二、安全的小区道路
1.保证路面安全。

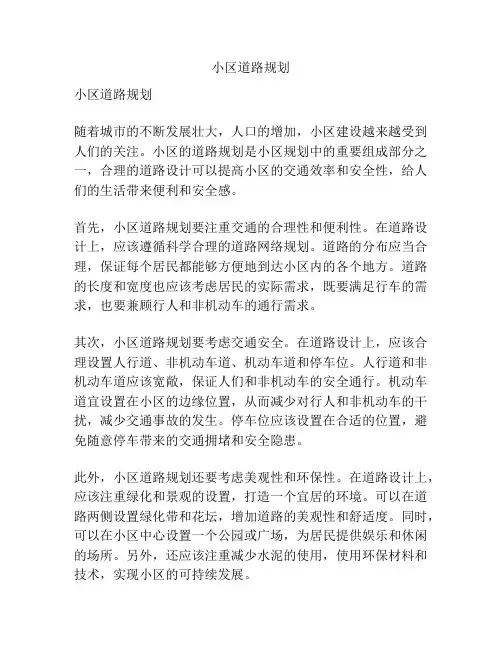

小区道路规划
小区道路规划小区道路规划随着城市的不断发展壮大，人口的增加，小区建设越来越受到人们的关注。
小区的道路规划是小区规划中的重要组成部分之一，合理的道路设计可以提高小区的交通效率和安全性，给人们的生活带来便利和安全感。
首先，小区道路规划要注重交通的合理性和便利性。
在道路设计上，应该遵循科学合理的道路网络规划。
道路的分布应当合理，保证每个居民都能够方便地到达小区内的各个地方。
道路的长度和宽度也应该考虑居民的实际需求，既要满足行车的需求，也要兼顾行人和非机动车的通行需求。
其次，小区道路规划要考虑交通安全。
在道路设计上，应该合理设置人行道、非机动车道、机动车道和停车位。
人行道和非机动车道应该宽敞，保证人们和非机动车的安全通行。
机动车道宜设置在小区的边缘位置，从而减少对行人和非机动车的干扰，减少交通事故的发生。
停车位应该设置在合适的位置，避免随意停车带来的交通拥堵和安全隐患。
此外，小区道路规划还要考虑美观性和环保性。
在道路设计上，应该注重绿化和景观的设置，打造一个宜居的环境。
可以在道路两侧设置绿化带和花坛，增加道路的美观性和舒适度。
同时，可以在小区中心设置一个公园或广场，为居民提供娱乐和休闲的场所。
另外，还应该注重减少水泥的使用，使用环保材料和技术，实现小区的可持续发展。
最后，小区道路规划还要注重社区功能的融合。
在道路设计上，应该考虑到小区的公共设施和商业设施的分布，保证居民能够方便地到达这些地方。
可以设置步行街和商业街，为居民提供方便的购物和娱乐场所。
同时，还可以设置社区公共设施的集中区域，如幼儿园、学校和医院等，方便居民的日常生活和社交活动。
综上所述，小区道路规划是小区规划中的重要组成部分之一。
在道路设计上要注重交通的合理性和便利性，考虑交通安全和环保性，同时融入社区功能的需求。
只有科学合理的道路设计，才能提高小区的交通效率和安全性，为居民的生活提供便利和安全感。
居住区道路规划
第四 居住区步行系统规划设计
居住区步行系统是居住区内全部室外步行空间旳综合，涉及居住区级、 小区级绿地和公建中心，以及各级道路边上旳人行道。由步行道、小 广场、小游园、老年人或小朋友话动场地等构成。
一、步行系统旳规划设计原则
1、系统整体原则 步行系统应该是一种具有相对独立性旳整体，使步行于其中旳行人免 受汽车旳干扰。建筑、活动场地、健身场地、绿地空间等应经过步行 系统融为一种有机旳整体。。
4、立交式
在居住区内部空间架设与各住宅楼相连旳架空平台，平台下为车行 道和车库，平台上作为步行空间和居民户外活动空间。
造价较高，人旳活动受到-定限制。
5、混合式
发挥以上不同模式旳特点，结合地形和建筑物布置，在不同旳区域 设置经济合理旳步行道布置方式。
三、居住区步行系统规划设计 平台、楼梯、广场、公园、绿地。 步行系统规划设计要考虑下列几种方面旳原因：
2、分组明确．逐层衔接
道路等级、宽度和断面形式，不同等级旳道路归属于相应旳空间层 次内，做到逐层衔接。
3、因地制宜，合理布局路网
根据地形、气候、用地规模和四面旳环境条件以及居民旳出行方式，选 择经挤、便捷，合理旳道路系统和道路断面形式。便民．利于通风日照 。利于设施旳安排，满足地下管线旳埋设要求。
在人车混行旳路网中，机动车、非机动车和步行三种交通共用同一条 道路，其中机动车和非机动车使用同一空间——车行道；步行空间与 之分开，形成专门旳步行系统，井兼有散步休闲等功能。
人车混行与分行相结合旳路网中，一般小区级或组团级道路与人车混 行方式一致，组团或邻里生话院落内旳道路按步行道路设计，但应考 虑服务性车辆旳进出需求。
者结合使用。
在人车混行旳住区，一般使用完全人车混行或局部人车混行旳方式 布局道路。
小区道路规划与设计
次干道
2021/10/10
主入口
次入口
38
7.3.3 居住区道路网的布局形式
我国现有的居住区其实质上都是来自格网模式、内环模式和外环模 式这三种基本的道路模式。这三种道路模式在交通可达性、效率性、 安全性、道路私密性四个方面存在着不同的差异。
2021/10/10
39
三种基本道路模式的比较
结合前面的例子，我们从交通可达性、交通效率、安全性、私密性四个 方面进行比较。
• 交通可达性：通常表现在居住区对外交通方面。格网模式的居住区出 入口较多，方便对外出行，对外交通的可达性最高。环状模式由于出 入口较少，且支路多为尽端式，故而内环模式次之，外环模式最低。 同时我们可以发现僵化地运用格网模式，会对居住生活产生干扰，并 且不利于对于小区的管理。
2021/10/10
9
7.2 交通组织与路网布局
7.2.3 人车分行的布局原则
1）车行与步行在空间上分开，形成两个独立系统 2）车行系统分级设置 3）设必要的停车空间和枝状尽端回车场 4）步行路应结合绿地、户外活动场地、公共服务 设施设置
2021/10/10
10
7.2 交通组织与路网布局
2021/10/10
23
居住区小级道路
联系居住区各组成部分的道路，车行道宽度6-9米，红 线宽度10-14米。
2021/10/10
24
(3)居住组团级道路
为居住小区内部的主要道路。 道路红线宽度一般为8 - 10米， 车行道一般为5-7米，大部分情 况下，居住组团级的道路不需 要设置专门的人行道。
2021/10/10
34
实例——绍兴袍江世纪街规划
该小区属于片块式布局，采用了人 车混行的内环模式道路。三条城市干道 位于周边，西面临河水，河水穿过整个 小区。小区共有三个主要出入口，一条 主干道（居住区级道路）环绕整个小区 的内部。从主干道上发散出若干次干道 （居住小区级的道路）联系各片住宅群。 整个小区层次布置分明，外侧为中高层 住宅区，内层为高档别墅区，避免了相 互之间影响，同时共享了小区基地内的 河流网。
居住区道路规划设计规定
居住区道路规划设计规定居住区道路规划设计规定1．居住区和居住小区周围往往是城市级的生活性和交通性主干道或次干道，这些道路起着联系城市各主要功能区与居住区的作用。
居住区与外围道路至少应有两个出入口，居住区主要道路至少应有两个方向与外围道路相连，以保证有良好的内外联系。
当居住区级或居住小区级道路在城市交通性干道开口时，其出口间距应在150米以上。
2．居住区内道路与城市道路相接时，其交角不宜小于75°，应尽可能采用正交，以简化路口的交通组织。
当居住区道路与城市道路交角超出规定时，可在居住区道路的出口路段增设平曲线变道来满足要求。
在山区或用地有限制地区，才允许出现交角小于75°的交叉口，但必须对路口作必要的处理。
此外，当居住区内道路坡度较大时，应设缓冲段与城市道路相接。
3．进入组团的道路，既应方便居民出行和利于消防车、救护车的通行，又应维护院落的完整性以及利于治安保卫。
4．为了体现居住区规划设计对残疾人士的关怀及考虑当前老龄化问题日益突出的情况，居住区公共活动中心，包括商业服务中心、文化娱乐中心、老年人活动站及老年公寓等主要地段，应设置无障碍通行设施，以满足轮椅车和盲人的出行需要。
5．居住区内尽端式道路尽端应设回车场地，用地有条件时最好按不同的回车方式安排相应规模的回车场，如图3－43所示。
6．当居住区内用地坡度大于8％时，应辅以梯步解决竖向交通，并宜在梯步旁附设自行车推行车道。
7．在多雪地区，考虑堆积清扫道路积雪面积，区内道路可酌情放宽；在多雪严寒的山坡地区，居住区内道路路面应考虑防滑措施；在地震设防地区，居住区内的主要道路，宜采用柔性路面。
以道路本身技术设计要求而言，抗震设计设防基本烈度起点为八度；对于地基为软性土层、可液化土层或易发生滑坡的地区，道路抗震设计起点烈度为七度。
8．居住区内宜考虑居民小汽车及单位通勤车的停放问题，以适应城市居住区内机动车辆日益增多的情况。
9．居住区内道路的纵坡应符合居住区（小区）内道路纵坡控制指标，见表3－14。
住宅小区道路规划设计的技术规定
住宅小区道路规划设计的技术规定(1)在小区级道路以上还有居住区级或城市级的生活性、交通性主干道或次干道，这些主次干道通常位于小区周围，起着联系城市各功能区或者居住区各功能区的作用。
因此，小区主干道与它的衔接处理必须符合技术要求即规范规定：小区内主要道路至少应有两个出入口；居住区内主要道路至少应有两个方向与外围道路相连；机动车道对外出入口数应予控制，其出入口间距不应小于150m，沿街建筑物长度超过160m时，应设不小于4m×4m的消防车通道，人行出口间距不宜超过80m，当建筑物长度超过80m时，应在其底层加设人行通道(过街楼或利用楼梯间开辟穿行门洞)。
(2)小区内道路与城市道路相交接时，一般采用900±150的正交设计，以简化路口的交通组织，正交有困难时，才采用斜交，但其交角不宜小于750，以避免对城市交通的干扰和保证交通的安全。
当小区内道路坡度较大时，应设缓冲段与城市道路相接。
在山区或用地有限制时，才允许出现交角小于750的交叉口，但必须对路口作必要的处理。
(3)在住宅小区的各公共活动中心，应设置为残疾人通行服务的无障碍通道，通行轮椅的坡道宽度不应小于2.5m，纵坡不应大于2.5%。
(4)由于过长的尽端路会影响行车视线、影响自行车与行人正常通行，尤其对消·514.第二篇房地产全程营销防、急救不利，因此，小区内尽端式车道长度不宜超过120m，在尽端应设置不小于12m×12m的回车场地。
(5)当居住区用地坡度大于8%时，应以梯步作为辅助竖向交通，并宜在梯步旁边附设自行车、婴儿车等非机动车推行车道。
(6)在多雪地区，应考虑堆积清扫道路积雪面积：道路两侧有绿化带或绿地时，上述面积可与之合并考虑。
(7)进入组团的道路，既应方便居民出行和利于消防车、救护车的通行，又应维护院落的完整性和利于治安防卫。
(8)居住区内需考虑私人小汽车和单位通勤车的停放场地或场所。
(9)区内道路的纵坡应符合居住区(小区)内道路纵坡控制指标。
住宅小区道路规划设计的技术规定
住宅小区道路规划设计的技术规定在现代住宅小区的建设中，道路规划设计是一个至关重要的环节。
它不仅关系到居民的出行便捷与安全，还对小区的整体环境和品质产生着深远影响。
为了实现科学、合理、人性化的住宅小区道路规划设计，需要遵循一系列的技术规定。
一、道路功能与分类住宅小区的道路应根据其功能和使用特点进行分类。
一般来说，可分为主要道路、次要道路和宅间道路。
主要道路是连接小区出入口与各个功能区域的干道，承担着较大的交通流量，其宽度通常在 6 8 米左右，以满足车辆双向通行和消防车辆的进出要求。
次要道路是连接主要道路与各住宅组团的道路，交通流量相对较小，宽度一般在 4 6 米。
宅间道路则是连接住宅与次要道路的通道，主要供行人使用，宽度在 25 3 米左右。
二、道路布局1、系统性道路布局应形成一个有机的系统，使各个区域相互连通，方便居民出行。
同时，要考虑与周边城市道路的衔接，确保交通顺畅。
2、分级设置按照不同的功能和交通流量，合理设置各级道路，避免交通拥堵和混乱。
3、人车分流为了保障居民的行走安全，应尽量实现人车分流。
可以通过设置步行道、地下车库出入口等方式，减少人车冲突。
三、道路横断面设计1、机动车道机动车道的宽度应根据车型和交通流量确定。
一般来说，小型车车道宽度为 35 米，大型车车道宽度为 375 米。
2、人行道人行道的宽度不宜小于 15 米，以满足行人的通行需求。
同时，要设置无障碍通道，方便残疾人出行。
3、绿化带在道路两侧设置绿化带，不仅可以美化环境，还能减少噪音和灰尘对居民的影响。
绿化带的宽度应根据实际情况合理确定。
四、道路坡度与排水1、坡度道路的坡度应符合相关规范要求，一般控制在 03% 8%之间，以保证车辆行驶安全和排水顺畅。
2、排水道路应设置合理的排水系统，包括雨水口、排水管道等，及时排除雨水，避免积水影响道路使用。
五、道路照明1、照度道路照明应满足一定的照度要求，保证夜间行人与车辆的安全。
照度标准应根据道路等级和使用情况确定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
的联系。红线宽度20-30米。
精选
20
(1)居住区级道路
道路红线宽度一般为20 - 30米 ，车行道一般为9米， 设 有 公 交 车 道 时 ， 车 行 道 宽 度 10 - 14 米，人行道一般在2.4米左右
当人流较大时，可设置自行车和人行道，自行车道单车道1.5 m、两车
精选
32
实例——昆明跨世纪经济示范居住区
该小区属于片块式布局，采用了人 车混行的格网模式道路。三条城市干道 位于周边，东面临河流。共有六个出入 口，五条主干道（居住区级道路）将整 个小区划分为五个大块。每个块内部又 由若干次干道（居住小区级的道路）划 分为不同的住宅群，住宅群间依靠宅间 小路相互连接。整个小区布局完整，道 路网结构清晰。
道）。
精选
7
6.2 交通组织与路网布局
精选
8
6.2 交通组织与路网布局
精选
9
7.2 交通组织与路网布局
7.2.3 人车分行的布局原则
1）车行与步行在空间上分开，形成两个独立系统 2）车行系统分级设置 3）设必要的停车空间和枝状尽端回车场 4）步行路应结合绿地、户外活动场地、公共服务 设施设置
精选
精选
26
（4）宅间小路
指一直通到住宅单元入口或住 户的道路，它起着连接住宅单 元，连接居住组团道路的作用 。路面宽度常为2.5-3米
精选
27
宅间小路
通向各户、各单元的道路，路面宽度不小于2.5米。
精选
28
中山北一路
6.3 道路的类型与分级
赤峰路
密
曲
云
东
阳
路
体
路
育
会
路
玉田路
精选
29
6.3 道路的类型与分级
道2.5m，人行道最小宽度1.5 m。
精选
22
(2)居住小区级道路
道路红线宽度一般为10 - 14米 ，车行道一般为7-9米，道路宽 度大于12米时，可以考虑设人 行道，人行道宽度一般在1.5 - 2 米左右
精选
23
居住区小级道路
联系居住区各组成部分的道路，车行道宽度6-9米，红 线宽度10-14米。
10
7.2 交通组织与路网布局
精选
11
7.3 道路的类型与分级
7.3.1 道路的类型
1）机动车道 2）非机动车道 3）步行道
精选
12
7.3 道路的类型与分级
精选
13
7.3 道路的类型与分级
精选
14
7.3 道路的类型与分级
精选
15
7.3 道路的类型与分级
7.3.2 道路的分级
1. 分级的依据 —功能上 —布局上 —技术上
主干道
次干道
宅间小路
精选
33
7.3.3 居住区道路网的布局形式
内环模式
（2）内环模式：由一 条环通式和若干尽端式 道路组成，环通式的主 干道穿过居住区中部， 尽端道路分布在环通式 道路的周边。这种道路 形成的居住区通常拥有 两个出入口 ，住宅群 分布在尽端式道路附近 的空间内。
精选
34
实例——绍兴袍江世纪街规划
精选
4
7.2 交通组织与路网布局
7.2.1 人车混行
机动车与行人在同一的道路断面中通行 主要用于车流量小的基层道路，如组团，邻里单 位内部的车辆需减速缓行得道路。
精选
5
6.2 交通组织与路网布局
精选
6
7.2.2 人车分行
机动车与行人在不同的道路断面中通行
通常采用的方式有：车行道旁附设平行的人行道；人车 各设独立的道路系统（常用于山地或居住区内坡度较大 地段）以及人车立交分行（即人行天桥或地下人行通
该小区属于片块式布局，采用了人 车混行的内环模式道路。三条城市干道 位于周边，西面临河水，河水穿过整个 小区。小区共有三个主要出入口，一条 主干道（居住区级道路）环绕整个小区 的内部。从主干道上发散出若干次干道 （居住小区级的道路）联系各片住宅群。 整个小区层次布置分明，外侧为中高层 住宅区，内层为高档别墅区，避免了相 互之间影响，同时共享了小区基地内的 河流网。
外环模式
精选
37
实例——兰州市黄河家园住宅区
该小区采用了人车混行的外环模式 道路。三条城市干道位于周边，小区共 有南北两个主要出入口，一条主干道 （居住区级道路）环绕整个小区的外部。 从主干道的单侧发散出若干次干道（居 住小区级的道路）联系各片住宅群。整 个小区营造出了向内围合的舒适空间， 内部有环形的河流网，河流周围布置景 观。整个小区内的住户可以同时共享小 区内的河流。
精选
16
7.3 道路的类型与分级
7.3.2 道路的分级 2. 红线
道路用地与其他用地之间的界限 叫做红线。
精选
17
6.3 道路的类型与分级
精选
18
7.3 道路的类型与分级
7.3.2 道路的分级
3）道路的分级 —居住区级道路 —居住小区级道路 —居住组团级道路 —宅间小路
精选
19
7.3 道路的类型与分级
小区规划
道路规划设计
精选
1
7 住宅区的道路与交通
7.1 交通方式与特征 7.2 交通组织与路网布局 7.3 道路的类型与分级 7.4 道路系统规划
精选
2
7.1 交通Leabharlann 式与特征7.1.1 交通方式
机动车交通 非机动车交通 步行交通
精选
3
7.1 交通方式与特征
7.1.2 影响交通方式选择的因素
体能 交通时间 交通费用
精选
24
(3)居住组团级道路
为居住小区内部的主要道路。 道路红线宽度一般为8 - 10米， 车行道一般为5-7米，大部分情 况下，居住组团级的道路不需 要设置专门的人行道。
精选
25
居住组团级道路
住宅群内的主要道路，车行道宽度3.5米，建筑控制线 之间的宽度8米（无供热管线区）或10米（需敷设供热管线区） 以上。
主干道
次干道
住宅群
精选
35
实例——苏州市姑苏雅苑
该小区采用了人车混行的内环模式 道路。整个小区围绕着中央湖泊水景。 小区有一个主要出入口，一条主干道环 绕整个小区的内部。从主干道上发散出 若干次干道联系各片住宅群。
次干道
主干道
精选
36
7.3.3 居住区道路网的布局形式
（3）外环模式：由一条环通式和若干尽端式道路组成，环通式的主 干道分布在居住区边缘，尽端道路分布在环通式道路的的一侧。这种 道路形成的居住区通常拥有两个出入口 ，住宅群分布在尽端式道路 附近的空间内。
精选
30
7.3.3 居住区道路网的布局形式
一般地，对于居住区内的一条道路来说，从形态方面来看基本呈现三 种形态：
（1）贯通式
曲线式、直线式
（2）环通式
圆环式、半环式
（3）尽端式
精选
31
7.3.3 居住区道路网的布局形式
格网模式
通过组合，这三种道路可以形 成三种基本的道路模式。
（1）格网模式：由若干条贯通 式的道路纵横交错组成。这种 道路形成的居住区拥有多个出 入口 ，住宅群均匀的分布在网 格形状的块状空间内。
