无缝钢管的热轧工艺.
热轧无缝管的加工工艺流程
热轧无缝管的加工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!热轧无缝管的加工工艺流程热轧无缝管的加工工艺流程如下：首先，将钢锭或钢坯加热至适当温度，以获得良好的塑性，便于后续轧制。
热轧无缝钢管工艺流程
热轧无缝钢管工艺流程热轧无缝钢管是一种常用的钢铁制品，广泛应用于石油、天然气、化工、电力、航空等领域。
本文将详细描述热轧无缝钢管的工艺流程，包括原材料准备、加热和轧制、冷却和修边等步骤。
1. 原材料准备热轧无缝钢管的原材料通常为圆坯（也称为毛坯）。
圆坯是通过连铸或锻造制成的，其直径和长度根据不同规格的钢管需求而定。
在生产之前，需要对圆坯进行外观检查和化学成分分析，确保其质量符合要求。
2. 加热和轧制2.1 加热圆坯需要经过加热处理，以提高其塑性和可变形性。
加热通常采用感应加热或火焰加热的方式进行。
在感应加热中，圆坯通过感应线圈中的电流产生涡流，并且由于涡流效应而发生加热。
火焰加热则是利用火焰的高温将圆坯加热至适当的温度。
2.2 轧制加热后的圆坯被送入轧机，经过一系列的轧制工序进行塑性变形。
首先，圆坯通过粗轧机进行初步轧制，将其直径减小到一定程度。
然后，通过中间轧机和精轧机进行进一步的轧制，使钢管直径逐渐减小，并且壁厚逐渐增加。
在这个过程中，可以根据需要使用多辊轧制机、斜辊轧制机等不同类型的设备。
3. 冷却和修边3.1 冷却经过轧制后的钢管需要进行冷却处理，以恢复其力学性能和尺寸稳定性。
通常采用水冷或气冷的方式进行。
水冷可以快速降低钢管温度，并且具有良好的冷却效果；气冷则相对较慢，但可以避免钢管表面出现水迹等问题。
3.2 修边经过冷却处理后的钢管可能存在一些缺陷或不规则形状，需要进行修边操作。
修边主要是通过切割或磨削等方式将钢管两端的不规则部分去除，使其具有一定的平整度和尺寸精度。
4. 检测和包装4.1 检测热轧无缝钢管在生产过程中需要进行多种检测，以确保其质量符合要求。
常见的检测方法包括尺寸检测、外观检查、化学成分分析、力学性能测试等。
通过这些检测手段，可以对钢管的尺寸、表面质量、化学成分和力学性能等进行全面评估。
4.2 包装经过检测合格的热轧无缝钢管需要进行包装，以便运输和储存。
常见的包装方式包括捆扎包装、打包包装等。
无缝钢管的热轧工艺
无缝钢管1。
无缝钢管的制造加工方法：（1）热轧（挤压无缝钢管）：圆管坯→加热→穿孔→三辊斜轧、连轧或挤压→脱管→定径（或减径）→冷却→矫直→水压试验（或探伤)→标记→入库(2)冷拔（轧)无缝钢管：圆管坯→加热→穿孔→打头→退火→酸洗→涂油（镀铜）→多道次冷拔（冷轧）→坯管→热处理→矫直→水压试验（探伤）→标记→入库2。
热轧(1）热轧的概念：热轧（hot rolling）是相对于冷轧而言的，冷轧是在再结晶温度以下进行的轧制，而热轧就是在再结晶温度以上进行的轧制.（2）热轧的优缺点优点:a.热轧能显著降低能耗,降低成本。
热轧时金属塑性高，变形抗力低,大大减少了金属变形的能量消耗.b.热轧能改善金属及合金的加工工艺性能，即将铸造状态的粗大晶粒破碎,显著裂纹愈合，减少或消除铸造缺陷，将铸态组织转变为变形组织,提高合金的加工性能。
c.热轧通常采用大铸锭，大压下量轧制，不仅提高了生产效率，而且为提高轧制速度、实现轧制过程的连续化和自动化创造了条件。
缺点：a。
经过热轧之后，钢材内部的非金属夹杂物（主要是硫化物和氧化物，还有硅酸盐）被压成薄片，出现分层（夹层)现象。
分层使钢材沿厚度方向受拉的性能大大恶化，并且有可能在焊缝收缩时出现层间撕裂.焊缝收缩诱发的局部应变时常达到屈服点应变的数倍，比荷载引起的应变大得多。
b.不均匀冷却造成的残余应力.残余应力是在没有外力作用下内部自相平衡的应力,各种截面的热轧型钢都有这类残余应力,一般型钢截面尺寸越大,残余应力也越大。
残余应力虽然是自相平衡的，但对钢构件在外力作用下的性能还是有一定影响。
如对变形、稳定性、抗疲劳等方面都可能产生不利的作用。
c。
热轧不能非常精确地控制产品所需的力学性能，热轧制品的组织和性能不能够均匀。
其强度指标低于冷作硬化制品，而高于完全退火制品;塑性指标高于冷作硬化制品，而低于完全退火制品。
d。
热轧产品厚度尺寸较难控制，控制精度相对较差;热轧制品的表面较冷轧制品粗糙Ra值一般在0。
无缝钢管的冷轧与热轧工艺上区别
我们都知道无缝钢管可以分为冷轧无缝管和热轧无缝钢管，今天就给大家分享一下我认为的无缝钢管的冷轧与热轧在工艺上区别：
1、 冷轧成型钢允许截面出现局部屈曲，从而可以充分利用杆件屈曲后的承载力；而热轧型钢不允许截面发生局部屈曲。
2、热轧型钢和冷轧型钢残余应力产生的原因不同，所以截面上的分布也有很大差异。冷弯薄壁型钢截面上的残余应力分布是弯曲薄膜型。
3、热轧型钢的自由扭转刚度比冷轧型钢高，所以热轧型钢的抗扭性能要优于冷轧型钢。
冷轧无缝管是指在常温下，经过冷拉、冷弯、冷拔等冷加工把钢板或钢带加工成各种型式的钢材。
无缝钢管的分类
无缝钢管的分类无缝钢管是一种常用的钢材产品，广泛应用于石油、化工、电力、航空、航天等领域。
根据不同的标准和要求，无缝钢管可以被分类为不同的类型，本文将对无缝钢管的分类进行介绍。
一、按生产工艺分类：1. 热轧无缝钢管：热轧无缝钢管是通过热轧工艺生产的，通过高温下的轧制，将坯料加工成管形。
热轧无缝钢管具有较高的强度和韧性，广泛用于高压、高温和耐腐蚀的环境中。
2. 冷轧无缝钢管：冷轧无缝钢管是通过冷轧工艺生产的，通过低温下的轧制，将坯料加工成管形。
冷轧无缝钢管具有较高的尺寸精度和光滑的表面，常用于精密仪器、机械设备和汽车制造等领域。
3. 冷拔无缝钢管：冷拔无缝钢管是通过冷拔工艺生产的，通过将热轧或冷轧的管坯进行拉拔加工，使其形成无缝钢管。
冷拔无缝钢管具有较高的尺寸精度和光滑的内外表面，广泛应用于机械制造、汽车零部件和航空航天等领域。
二、按用途分类：1. 结构用无缝钢管：结构用无缝钢管主要用于承受静载和动载的结构件，如建筑结构、桥梁结构、海洋平台等。
结构用无缝钢管要求强度高、耐腐蚀性好、焊接性能优良。
2. 流体输送用无缝钢管：流体输送用无缝钢管主要用于输送液体、气体和固体颗粒，如石油、天然气、水和粉煤灰等。
流体输送用无缝钢管要求耐压、耐腐蚀、密封性好。
3. 机械用无缝钢管：机械用无缝钢管主要用于制造机械设备和工程机械，如汽车、矿山设备和农业机械等。
机械用无缝钢管要求尺寸精度高、表面光滑、机械性能优良。
三、按材质分类：1. 碳素钢无缝钢管：碳素钢无缝钢管是由碳素钢制造的，其主要成分为碳和铁。
碳素钢无缝钢管具有良好的机械性能和焊接性能，广泛应用于各个领域。
2. 合金钢无缝钢管：合金钢无缝钢管是由多种合金元素（如铬、钼、钢等）与碳素钢相结合制造的。
合金钢无缝钢管具有良好的耐高温、耐腐蚀等特性，常用于高温、高压和特殊环境下的工作。
四、按外形分类：1. 圆形无缝钢管：圆形无缝钢管是最常见的一种无缝钢管，其截面为圆形。
轧管工艺技术(1)——《热轧无缝钢管实用技术》

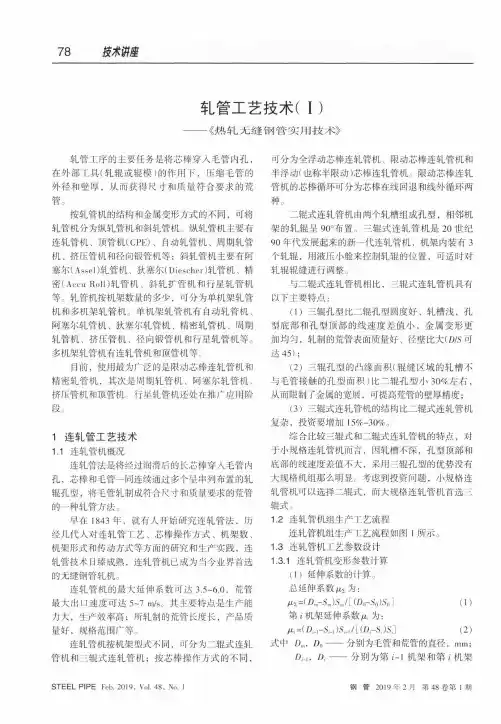

78技术讲座轧管工艺技术(I)-《热轧无缝钢管实用技术》轧管工序的主要任务是将芯棒穿入毛管内孔，在外部工具(轧辐或银模)的作用下，压缩毛管的外径和壁厚，从而获得尺寸和质量符合要求的荒管。
按轧管机的结构和金属变形方式的不同，可将轧管机分为纵轧管机和斜轧管机。
纵轧管机主要有连轧管机、顶管机(CPE)、自动轧管机、周期轧管机、挤压管机和径向锻管机等；斜轧管机主要有阿塞尔(Assel)轧管机、狄塞尔(Diescher)轧管机、精密(Accu Roll)轧管机、斜轧扩管机和行星轧管机等。
轧管机按机架数量的多少，可分为单机架轧管机和多机架轧管机。
单机架轧管机有自动轧管机、阿塞尔轧管机、狄塞尔轧管机、精密轧管机、周期轧管机、挤压管机、径向锻管机和行星轧管机等。
多机架轧管机有连轧管机和顶管机等。
目前，使用最为广泛的是限动芯棒连轧管机和精密轧管机，其次是周期轧管机、阿塞尔轧管机、挤压管机和顶管机。
行星轧管机还处在推广应用阶段。
1连轧管工艺技术1.1连轧管机概况连轧管法是将经过润滑后的长芯棒穿入毛管内孔，芯棒和毛管一同连续通过多个呈串列布置的轧车昆孔型，将毛管轧制成符合尺寸和质量要求的荒管的一种轧管方法。
早在1843年，就有人开始研究连轧管法，历经几代人对连轧管工艺、芯棒操作方式、机架数、机架形式和传动方式等方面的研究和生产实践，连轧管技术日臻成熟，连轧管机已成为当今业界首选的无缝钢管轧机。
连轧管机的最大延伸系数可达3.5-6.0,荒管最大出口速度可达5~7m/so其主要特点是生产能力大，生产效率高；所轧制的荒管长度长，产品质量好，规格范围广等。
连轧管机按机架型式不同，可分为二辘式连轧管机和三银式连轧管机；按芯棒操作方式的不同，可分为全浮动芯棒连轧管机、限动芯棒连轧管机和半浮动(也称半限动)芯棒连轧管机。
限动芯棒连轧管机的芯棒循环可分为芯棒在线回退和线外循环两种。
二辐式连轧管机由两个轧槽组成孔型，相邻机架的轧银呈90。
无缝钢管出产工艺
无缝钢管出产工艺无缝钢管是一种通过无缝钢管出产工艺所制造出来的钢管。
相比焊接钢管，无缝钢管更具有优势，因为无缝钢管内部没有焊接线和接头，因此更加坚固和可靠。
本文将简要介绍无缝钢管出产工艺及其流程。
简介无缝钢管是通过将钢坯加热到高温状态，然后在压下的金属模具中进行拉伸形成。
这种出产工艺也称为热轧法。
无缝钢管的制造过程中不需要焊接，因此具有高强度、耐腐蚀、耐高温等优点。
此外，与焊接钢管相比，无缝钢管的产品不容易出现管壁厚度变化、内部缺陷、裂纹等问题。
制造过程第一步：钢坯加热无缝钢管的制造过程是从钢坯开始的。
钢坯是钢材的初始形态，需要经过加热处理来改变其形状。
一般来说，钢坯的加热温度在1200°C以上。
第二步：穿孔在钢坯加热后，需要对其进行穿孔。
这一步骤可以通过切割机完成。
切割机可以将钢坯切割成一段段，然后将每段进行穿孔，使得其中心留下一个孔洞。
这个孔洞将为后续的拉伸工作做准备。
第三步：热轧接下来是最重要的一步：热轧。
此时，需要将锅炉加热到高于钢坯温度的温度，然后将穿孔的钢坯放入金属模具中。
这个模具中装有一个小孔，这个小孔就是将钢坯加工成无缝钢管的出口。
接下来，需要用力拉伸钢坯，将其推入这个小孔中，并使其以高速移动，经过加工成无缝钢管。
第四步：表面处理无缝钢管制造完成后，需要经过表面处理。
这一步骤包括热处理，酸洗和去油等过程。
这些步骤都是为了减少管道内壁的表面不平整度和氧化物的产生。
结论无缝钢管的出产工艺复杂，需要多项技术和专业知识的综合运用。
然而，它可以生产出具有高强度、耐高温、耐腐蚀等特点的无缝钢管。
这些管道在石油、天然气、化工、电力等行业中广泛使用，对于这些行业的生产和发展至关重要，也为社会做出了贡献。
无缝不锈钢管制作工艺
无缝不锈钢管制作工艺无缝不锈钢管的制造工艺可以大致分为两类：热轧（挤压）无缝钢管和冷拔（轧制）无缝钢管。
这两类工艺在细节上有所不同，但都是为了获得高质量的无缝钢管。
一、热轧（挤压）无缝钢管的制作工艺如下：1、圆管坯：这是无缝钢管的原材料，一般由钢锭或者钢坯经过热轧或挤压成一定尺寸的圆形截面。
这是无缝钢管制造的第一步，坯料的质量直接影响到后续工艺的效果。
2、加热：将管坯加热到一定温度，使其软化，以便进行后续的穿孔和轧制。
加热过程需要严格控制温度，以确保坯料的软化效果。
3、穿孔：将加热后的管坯穿孔，形成空心钢管。
这是无缝钢管制造的关键步骤之一，穿孔的效果直接影响到钢管的内部质量。
4、三辊交叉轧制、连续轧制或挤压：根据工艺要求，使用三辊轧机、连续轧机或挤压机对钢管进行轧制或挤压，以得到所需的外径和壁厚。
这一步骤需要精确控制轧制力度和速度，以保证钢管的尺寸精度。
5、管道剥离：将钢管从穿孔中拔出。
这一步骤需要保证钢管的表面光滑，无划痕等缺陷。
6、上浆（或减量）：在钢管表面涂抹润滑剂或其他材料，以减小轧制过程中的摩擦力。
这有助于提高轧制效率，降低能耗。
7、冷却：将钢管冷却至一定温度，使其保持所需的形状和性能。
冷却速度和温度控制是关键，过快的冷却可能导致钢管变形。
8、矫直：对钢管进行矫直，以消除轧制过程中产生的弯曲和扭曲。
矫直质量直接影响到钢管的直线度和平整度。
9、水压试验（或探伤）：对钢管进行水压试验或无损探伤，以确保其密封性能和无缺陷。
这是质量控制的重要环节。
10、标记：在钢管上打上标记，包括规格、生产日期等。
这有助于区分不同型号和生产批次的钢管。
11、仓储：将钢管储存起来，以备后续的处理或使用。
合理的仓储条件可以保证钢管的质量稳定。
二、冷拔（轧制）无缝钢管的制作工艺如下：1、圆管坯：与热轧（挤压）无缝钢管的坯料相同。
2、加热：将管坯加热到一定温度，使其软化。
3、穿孔：将加热后的管坯穿孔，形成空心钢管。
4、退火：使钢管软化，以减小轧制过程中的变形阻力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无缝钢管1.无缝钢管的制造加工方法：（1）热轧（挤压无缝钢管）：圆管坯→加热→穿孔→三辊斜轧、连轧或挤压→脱管→定径（或减径）→冷却→矫直→水压试验（或探伤）→标记→入库（2）冷拔（轧）无缝钢管：圆管坯→加热→穿孔→打头→退火→酸洗→涂油（镀铜）→多道次冷拔（冷轧）→坯管→热处理→矫直→水压试验（探伤）→标记→入库2.热轧（1）热轧的概念:热轧（hot rolling）是相对于冷轧而言的，冷轧是在再结晶温度以下进行的轧制，而热轧就是在再结晶温度以上进行的轧制。
(2)热轧的优缺点优点：a.热轧能显著降低能耗，降低成本。
热轧时金属塑性高，变形抗力低，大大减少了金属变形的能量消耗。
b.热轧能改善金属及合金的加工工艺性能，即将铸造状态的粗大晶粒破碎，显著裂纹愈合，减少或消除铸造缺陷，将铸态组织转变为变形组织，提高合金的加工性能。
c.热轧通常采用大铸锭，大压下量轧制，不仅提高了生产效率，而且为提高轧制速度、实现轧制过程的连续化和自动化创造了条件。
缺点：a.经过热轧之后，钢材内部的非金属夹杂物（主要是硫化物和氧化物，还有硅酸盐）被压成薄片，出现分层（夹层）现象。
分层使钢材沿厚度方向受拉的性能大大恶化，并且有可能在焊缝收缩时出现层间撕裂。
焊缝收缩诱发的局部应变时常达到屈服点应变的数倍，比荷载引起的应变大得多。
b.不均匀冷却造成的残余应力。
残余应力是在没有外力作用下内部自相平衡的应力，各种截面的热轧型钢都有这类残余应力，一般型钢截面尺寸越大，残余应力也越大。
残余应力虽然是自相平衡的，但对钢构件在外力作用下的性能还是有一定影响。
如对变形、稳定性、抗疲劳等方面都可能产生不利的作用。
c.热轧不能非常精确地控制产品所需的力学性能，热轧制品的组织和性能不能够均匀。
其强度指标低于冷作硬化制品，而高于完全退火制品;塑性指标高于冷作硬化制品，而低于完全退火制品。
d.热轧产品厚度尺寸较难控制，控制精度相对较差;热轧制品的表面较冷轧制品粗糙Ra值一般在0.5～1.5μm。
因此，热轧产品一般多作为冷轧加工的坯料。
3.轧机简介在带钢热轧机上生产厚度为1.2～8mm成卷热轧带钢的工艺。
带钢宽度600mm 以下称为窄带钢；超过600mm的称为宽带钢。
第一台带钢热连轧机于1905年在美国投产，生产宽200mm的带钢。
带钢热轧机的技术经济指标优越，发展很快。
在工业发达国家，1950年以前热轧宽带钢的产量约占钢材总产量的25%,70年代已达50%左右。
热轧带钢的原料是连铸板坯或初轧板坯，厚度为130～300mm。
板坯在加热炉中加热后,送到轧机上轧成厚1.00～25.4mm的带钢，并卷成钢卷。
轧制的钢种有普通碳钢、低合金钢、不锈钢和硅钢等。
其主要用途是作冷轧带钢、焊管、冷弯和焊接型钢的原料；或用于制作各种结构件、容器等。
轧机组成：带钢热轧机由粗轧机和精轧机组成。
粗轧机组分半连续式、3/4连续式和全连续式三种:①半连续式有一台破鳞（去掉氧化铁皮）机架和1台带有立辊的可逆式机架；②3/4连续式则除上述机架外，还有2台串列连续布置机架；③全连续式由6～7台机架组成。
精轧机组均由5～7台连续布置的机架和卷取机组成。
带钢热轧机按轧辊辊身长度命名,辊身长度在914mm以上的称为宽带钢轧机。
精轧机工作辊辊身长度为1700mm的，称为1700mm带钢热轧机，这种轧机能生产1550mm宽的带钢卷。
带钢热轧按产品宽度和生产工艺有四种方式：宽带钢热连轧、宽带钢可逆式热轧、窄带钢热连轧以及用行星轧机热轧带钢。
4.减径机的工艺原理及主要问题在无缝钢管生产的三大机组——穿孔机组、轧管机组、定减径机组中，人们一直十分关注轧管机的研究，先后开发出自动轧管机组、顶管机组、新型顶管机组（CPE）、三辊轧管机组、连轧管机组（包括浮动芯棒MM、限动芯棒MPM 和半浮动芯棒连轧管机组等）、AccuRoll轧管机组、改进型三辊轧管机组。
但对于穿孔机组，仅在20世纪80年代初才提出菌式穿孔机。
而定减径机一直使用二辊式和三辊式，直到20世纪90年代初才提出三辊可调式定径机技术。
新型三辊可调式定径机技术是为满足现代钢管生产高效、优质、低耗的要求而开发的，它的开发成功也为无缝钢管的生产注入新的活力。
张力减径机技术的发展张减工艺主要特点是边连续多机架二辊或三辊无芯棒纵轧，采用适当的孔型系使毛管外径减缩，通过机架系列中轧辊速比的调节获得预定的壁厚变化。
20世纪40年代无缝管机组被美国和西欧所用，这时的张减机都是二辊式，到了20世纪50年代，西德曼乃斯曼公司成功地奕用了三辊式张力减径机，从而代替了二辊式。
张力减径机的作用定径的目的是在较小的总减径率和小的单机减径率条件下，将钢管轧成一定要求的尺寸精度和真圆度，并进一步提高钢管外表面质量。
经过定径后的钢管，直径偏差较小，椭圆度较小，直度较好，表面光洁。
定径机工作机架数目较少，一般为3--12架总减径率约为3%到7%，增加定径机架数可扩大产品规格，给生产带来方便，新设计车间定径机架数一般都较多。
直径小于60mm的钢管，很难由轧管机轧成，而需要经过减径工序。
静静除具有定径相同的作用外，还要求有较大的减径率，以实现大管料生产小口径钢管的目的，也可用来生产异型管。
减径机的机架数一般较多，一般为5到24架。
减径机有两种形式：（1）一般微张力减径机，作用就是减缩管径，生产机组不能轧制或加工起来很不经济的规格；（2）张力减径机，作用不但减缩管径的外径，而且可以减小钢管的壁厚，既减径又减壁，使机组产品进一步扩大；并可适当加大来料的重量，提高减径率轧制更长的产品。
4.1张力减径机的形式定径机的形式很多，按辊数可分为二辊、三辊、四辊式定径机；按轧制方式分为纵轧定径机和斜轧定径机。
斜轧定径机一般多配在三辊斜轧管机组中。
斜轧回转定径机的构造与二辊或三辊斜轧穿孔机相似，只是辊型不同。
与纵轧定径相比，斜轧定径的钢管外径精度高，椭圆度小，更换规格品种方便，不需要换辊，只要调整轧辊间距即可；缺点是生产率低。
减径机的形式很多，按辊数可分为二辊、三辊、四辊式减径机。
按机架张力大小可分为两种形式：（1）微张力减径机，减径过程中壁厚增加，横截面上的壁厚均匀性恶化，所以总减径率限制在40%到50%；（2）张力减径机，减径时机架间存在张力，使得缩径的同时减壁，进一步扩大生产产品的规格范围，横截面壁厚均匀性也比同样减径率下的微张力减径效果好。
总减径率最大可达75%到80%,减壁量一般可达35%到40%，总延伸系数可达9以上，机架数一般可达14机架。
钢管定径、减径的工艺原理（1）压扁，开始咬入时由于孔型形状与毛管横剖面不相适应造成局部点接触，压扁便首先在此开始，特点是只有断面形状的变化，周长、薄厚无变化，无延伸。
（2）减径，随着压扁的发展孔型壁与轧件接触面不断增加，至一定程度后在径向接触应力作用下开始减径。
特点是平均直径减小，毛管出现延伸，壁厚有所增减。
因为孔型开口处金属沿径向流动的阻力较小，这里的壁厚较槽底为大，开始出现横剖面上的壁厚不均。
对于张力减径，不但减径，而且减壁，大大延伸。
4.21张力减径的优点、缺点张力减径的优点：（1）可以大大地减少减径前的钢管规格，提高轧管机组生产效率。
轧管机组只生产少数规格，而经张力减径后可以得到各种规格的成品钢管。
（2）可以减少前部工序生产工具的数量、提高机组作业率。
由于管坯和荒管规格的减少，工具、备品备件和更换时间大大减少，生产更加稳定，从而增加了作业时间。
（3）可以扩大品种规格。
减径量高达80%，减壁量达45%，通过张力减径可以直接生产小口径无缝钢管。
（4）张力减径的延伸系数为6--9，可以生产长达165m的钢管。
张力减径的缺点：张力减径的缺点是张力减径轧制中，钢管中间部分的管壁受到张力作用而减壁，头尾两端的管壁由于受不到张力或受到的张力由小变大，出现增厚段，这增厚部分超过公差，需切掉，增加了头尾的损失，所以要求一般进入张力减径机的管子来料长度要足够长，在经济上才合理。
管理计算机和过程控制机的投入使用，使张力减径机管端增厚控制CEC得以实现，这样能在更大程度上满足工艺的要求，为张力减径生产的高产、优质、低消耗开阔了更加广阔的前景。
在广泛应用的连轧管机后面配置一台张力减径机作为成型机组，即可满足连轧管机的产量要求，又可解决产品规格的要求，这样用一种或两种连轧毛管即可生产出几百种不同规格的热轧管。
这标志着钢管生产的最新发展方向，使无缝钢管生产实现大型化、高速化和连续化。
张力减径机已经在几乎各类轧管机组和中小型焊管机组上得到广泛的应用。
4.2：三辊定径、减径机减径与二辊定径减径机相比（1）机架间距；三辊式定径减径机机架间距比二辊式定径、减径机间距小，但机械结构复杂。
（2）单机架变形量；与二辊定径、减径机相比，三辊式定径、减径机每个轧辊轧制变形量小，管端增厚长度小、切头切尾量少、金属损耗少。
（3）钢管质量：三辊式比二棍式定径、减径机轧辊孔型周边的速度差小，从而减少轧辊与钢管的相对滑动，轧辊较小。
沿周向每个轧辊型与钢管接触弧长较小，这使周向上所受的变形力比较均匀，金属变形时的流动趋于均匀，从而可以减少横向壁厚的不均匀程度。
三辊式定径、减径机与二辊式定径、减径机相比，生产的钢管外径圆度较好。
（4）机架布置：三辊式定径、减径机轧辊交叉60°，使轧机结构简化，便于布置。
（5）张力的建立：三辊式定径、减径机轧辊数目多，则轧制时对钢管的曳入性能较好，可在较短的咬入钢管长度上建立足够的张力。
（6）可调整性：二辊式定径、减径机容易实现在线孔型尺寸的调整，以满足标准、规范对外径偏差的要求，而三辊式定径、减径机一般不能实现在线孔型尺寸的调整。
现在广泛采用的是三辊式径、减径机。
4.3：张力径机的孔型在张减孔型设计时，主要考虑的因素是不要产生容易出现的几种轧制缺陷，即内多边形，壁厚不均，外表面纵向轧痕及外表面折叠，根据经验，一般认为轧制缺陷支下面趋势有关随着壁厚/直径比（s/d），总减径率P∑孔型椭圆度a 的增大，内多边形的趋势增加，随着单架减径P∑的增大壁厚不均也增大，轧制薄壁管金属容易挤入辊缝形成纵向轧痕，由此人们得出结论：薄壁管应在椭圆孔型中轧制，厚壁管应在圆孔型中轧制（在s/d，9%~12%时，必须用圆孔）所谓椭圆孔型系指ai-bi-1＞0，而圆孔型系指ai-bi-1＜0。
孔型的几何参数有：A—孔型高度；B—孔型宽度；C—孔型顶部圆弧半径按下式计算：R=A2+B2/4AE—偏心距，按下式计算：E=B2-A2/4AR—圆角半径（≈1/15Dc）一般4~10毫米；Dc—平均直径（=A+B/2）△—轧辊间隙（=1/2r）一般2~5毫米。
为了决定孔型尺寸，必须首先确定变形量（减径率），一般都是采用分配的方法，除了第一架和最后两架外，其他机架中直径压下量都取相等，为了保证第一架顺利咬入和考虑来管直径的波动，第一架压下量采用平均压下量的一半，为得到圆形管，成品前机架压下量也取平均压下量的一半，而在成品机架中（最后一架）一般不给压下量。
