新一代普及型电子胃镜GIF-V70 的使用体会奥林巴斯最新推出了新一代普及型电子内镜，开发一款新型CCD 使V70 电子内镜实现了全屏显示、图像清晰、价格适宜的要求，缩短了与先进电子内镜的差距，我科使用GIF-V70 型胃镜进行了861 例次检查，现将我们使用该型胃镜的体会报告如下。
一、GIF-V70 电子胃镜一般性能该镜具有镜身细﹙先端部外径9.2mm﹚弯曲角度大﹙上210 度、下90 度、左右各100 度﹚145 度的广角视野、景深长（3~100mm﹚及具有标准孔径的活检钳道（2.8mm﹚等优点，是目前较为理想的内镜设计，载有高分辨率的CCD，因而图像逼真、清晰、照明光亮度大而高效。
3 档轮廓的调节功能，提高微小病变的诊断率，3 个位置的遥控冻结按钮及8 种不同的功能。
二、插镜性能良好内镜插入是内镜检查重要的一个环节，亦是检查时患者最感痛苦之处。
该镜由于具有外径细（9.2mm）、套管软硬适中及弯曲半径短等优点，一次性插入成功率达99%以上，患者痛苦较小。
三、观察性能由于弯曲度较大，内镜细小，因而内镜通过食道、贲门幽门均十分顺利，在胃窦部反转观察胃角，乃至贲门部均十分清晰。
对胃体盲区（胃体垂直部后壁等）观察清晰，用高位反转法能观察到全部贲门四周，从而消除了胃部观察的盲区。
四、图像质量：内镜图像采用高分辨率CCD，其图像逼真，对黏膜隆起、凹陷、集中等微细变化均能观察清晰，对黏膜色泽变化（如变白、充血等）亦能在图像中如实反映，并通过视频输入内镜电脑进行贮存，打印。
五、GIF-V70 电子胃镜系统具有小型光源，体积小（16cm×19cm×40cm），重量轻；具有测光，自平衡，光亮调节，灯泡选择等优点，便于携带及操作。
六、日常维护与清洗消毒简单，电子接头以光源接插头一体化，安装及拆卸方便。
防水盖附设于内镜接头上，便于清洗；按钮不用涂润滑剂，简化了维护程序，还可进行高温压灭菌；配制测漏器的使用，使日常的操作及保养更加安全，可靠。

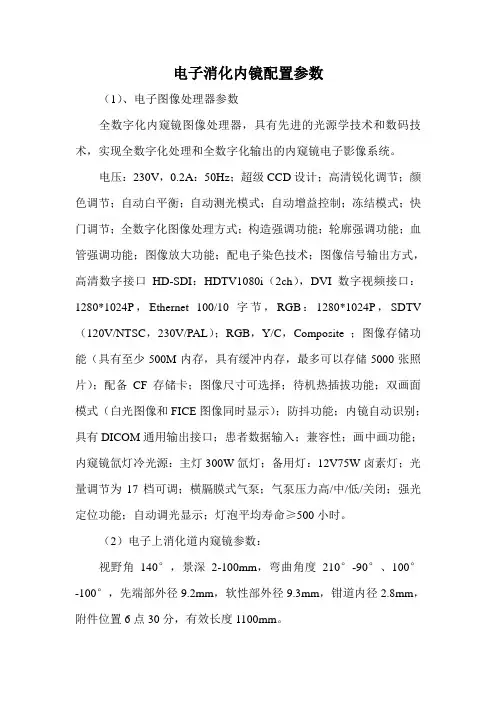

电子消化内镜配置参数
电子消化内镜配置参数（1）、电子图像处理器参数全数字化内窥镜图像处理器，具有先进的光源学技术和数码技术，实现全数字化处理和全数字化输出的内窥镜电子影像系统。
电压：230V，0.2A：50Hz；超级CCD设计；高清锐化调节；颜色调节；自动白平衡；自动测光模式；自动增益控制；冻结模式；快门调节；全数字化图像处理方式；构造强调功能；轮廓强调功能；血管强调功能；图像放大功能；配电子染色技术；图像信号输出方式，高清数字接口HD-SDI：HDTV1080i（2ch），DVI数字视频接口：1280*1024P，Ethernet 100/10字节，RGB：1280*1024P，SDTV （120V/NTSC，230V/PAL）；RGB，Y/C，Composite ；图像存储功能（具有至少500M内存，具有缓冲内存，最多可以存储5000张照片）；配备CF存储卡；图像尺寸可选择；待机热插拔功能；双画面模式（白光图像和FICE图像同时显示）；防抖功能；内镜自动识别；具有DICOM通用输出接口；患者数据输入；兼容性；画中画功能；内窥镜氙灯冷光源：主灯300W氙灯；备用灯：12V75W卤素灯；光量调节为17档可调；横膈膜式气泵；气泵压力高/中/低/关闭；强光定位功能；自动调光显示；灯泡平均寿命≥500小时。
（2）电子上消化道内窥镜参数：视野角140°，景深2-100mm，弯曲角度210°-90°、100°-100°，先端部外径9.2mm，软性部外径9.3mm，钳道内径2.8mm，附件位置6点30分，有效长度1100mm。
（3）电子下消化道内窥镜参数：视野角140°，景深2-100mm，弯曲角度180°-180°、160°-160°，先端部外径12.0mm，软性部外径12.0mm，钳道内径3.8mm，附件位置5点，有效长度1330mm/1,520mm，插入部为新软性部。
260系列电子胃肠镜
使 用 说 明 书电子胃镜 GIF-N260 GIF-XP260 GIF-XQ260 GIF-Q260 GIF-H260GIF-H260Z电子结肠镜 CF-Q260AL CF-Q260AI CF-Q260DL CF-Q260DI CF TYPE H260AL CF TYPE H260AI CF-H260AZL CF-H260AZI CF-H260DL CF-H260DI PCF-Q260AL PCF-Q260AI PCF-Q260JL PCF-Q260JI 操作手册目录 i目 录标识说明.........................................................................................................1 要点(使用前阅读） (2)设计用途......................................................................................................... 2 内镜检查和治疗的适用性............................................................................................. 2 使用说明书......................................................................................................... 3 用户资格......................................................................................................... 3 配套设备......................................................................................................... 3 初次使用前的清洗、消毒、灭菌/使用后的清洗、消毒、灭菌与存放....................................... 4 备用设备......................................................................................................... 4 维护保养......................................................................................................... 4 禁止不当的维修与改装................................................................................................ 4 符号说明......................................................................................................... 4 注意事项......................................................................................................... 5 操作不当的例子 (9)第1章 确认箱内物品 (10)第2章 部件名称、功能与规格 (14)2.1 部件名称 (14)2.2 内镜功能 (28)2.3 规格 (31)2.4 安装防水盖连接链(MAJ-1119） (46)第3章 准备与检查 (48)3.1 准备设备 (48)3.2 检查内镜 (50)3.3 准备并检查附件 (55)3.4 给内镜装配附件 (59)3.5 检查并连接周边设备 (61)3.6 检查内镜系统 (65)第4章 操作 (70)4.1 插入 (73)4.2 使用内镜诊疗附件 (80)4.3 抽出内镜 (85)4.4 搬运内镜 (85)目录 ii第5章 故障排除 ................................................................................................87 5.1 故障排除指南 (87)5.2 抽出异常的内镜 (92)5.3 内镜的返修................................................................................................... 94 附录 (95)系统图......................................................................................................... 95 EMC 信息 (101)标识说明1标识说明对在本包装、本手册封底或本产品中出现的标识说明如下：参见使用说明书注意内镜BF 型设备生产厂商欧盟授权代表批号序列号要点(使用前阅读) 2要点(使用前阅读)设计用途本产品与奥林巴斯图像处理装置、放大控制器(仅限CF-H260AZL 、CF-H260AZI )、内镜插入形状观测装置(仅限CF-Q260DL 、CF-Q260DI 、CF-H260DL 、CF-H260DI )、光源、记录设备、监视器、内镜诊疗附件(如活检钳)以及其它辅助设备配套使用。
BF-P290,XP290电子支气管内窥镜(GM0341SV V01-1509 RC1341-02)_6709639 说明书
27
第4章 操作
51
第5章 故障排除
73
附录
81
有关清洗、消毒、灭菌信息，请参阅与本型号相符的清洗、消毒、灭菌手册。
目录
目录
标识说明……………………………………………………………………………………… 1 要点(使用前阅读)…………………………………………………………………………… 2
设计用途 …………………………………………………………………………………………… 2 内镜检查和治疗的适用性 ………………………………………………………………………… 2 使用说明书 ………………………………………………………………………………………… 3 用户资格 …………………………………………………………………………………………… 3 配套设备 …………………………………………………………………………………………… 4 初次使用前的清洗、消毒、灭菌/使用后的清洗、消毒、灭菌与存放………………………… 4 备用设备 …………………………………………………………………………………………… 4 维护保养 …………………………………………………………………………………………… 4 禁止不当的维修与改装 …………………………………………………………………………… 5 符号说明 …………………………………………………………………………………………… 5 注意事项 …………………………………………………………………………………………… 6 内镜图像消失或冻结的注意事项 ……………………………………………………………… 11 操作不当的例子 ………………………………………………………………源自……………… 12使用说明书
电子支气管内窥镜
OLYMPUS BF-XP290 OLYMPUS BF-P290 OLYMPUS BF-Q290 OLYMPUS BF-H290 OLYMPUS BF-1TQ290

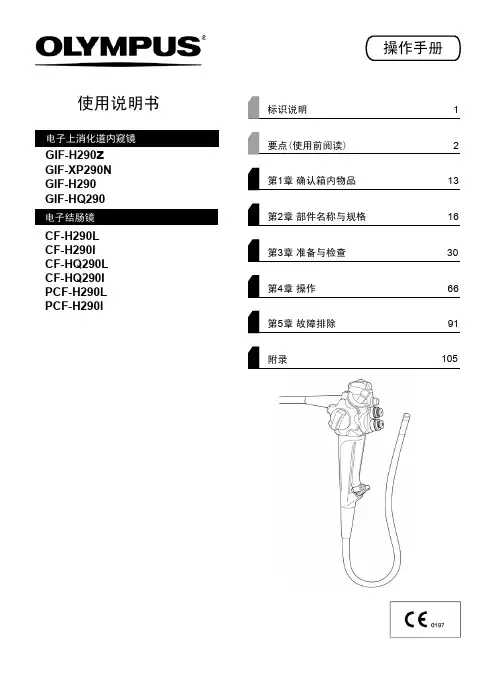

GIF-H290Z 电子上消化道内窥镜 GM0386SV V01-1810 RC1656-04
