高压传感器工作原理
10kv高压带电传感器原理
10kv高压带电传感器原理10kV高压带电传感器原理引言：高压带电传感器是一种用于测量高电压的装置，主要用于电力系统中的高压设备监测和维护。
本文将介绍10kV高压带电传感器的原理及其工作过程。
一、10kV高压带电传感器的概述10kV高压带电传感器是一种非接触式传感器，它通过测量电场或磁场的变化来确定高压电力设备的电压大小。
它主要由传感元件、信号处理电路和输出接口组成。
传感元件通常由电容器或电感器构成，信号处理电路负责将传感元件收集到的信号转换成可供人们理解的形式，输出接口将处理后的信号输出到显示设备或记录设备上。
二、电容式10kV高压带电传感器的原理电容式10kV高压带电传感器利用电场的变化来测量高压电力设备的电压。
传感元件由两个平行金属板构成，当该传感元件靠近高压电力设备时，高压电场的存在会引起金属板之间的电容值发生变化。
传感元件将这个电容变化转化为电信号，并通过信号处理电路进行处理。
三、电感式10kV高压带电传感器的原理电感式10kV高压带电传感器利用磁场的变化来测量高压电力设备的电压。
传感元件由线圈构成，当该传感元件靠近高压电力设备时，高压电流的存在会引起线圈中的电感值发生变化。
传感元件将这个电感变化转化为电信号，并通过信号处理电路进行处理。
四、10kV高压带电传感器的工作过程1. 传感器靠近高压电力设备，并确保与设备之间有足够的间隙。
2. 当高压电力设备通电时，产生的电场或磁场会引起传感元件中的电容或电感发生变化。
3. 传感元件将这个变化转化为电信号，并通过信号处理电路进行放大和滤波。
4. 处理后的信号经过输出接口输出到显示设备或记录设备上，供人们观察和分析。
5. 根据输出信号的变化，可以确定高压电力设备的电压大小。
五、10kV高压带电传感器的应用10kV高压带电传感器广泛应用于电力系统中的高压设备监测和维护。
它可以实时监测高压设备的电压变化，及时发现设备故障并采取相应的措施，以确保电力系统的稳定运行。
压电式加速度传感器的工作原理

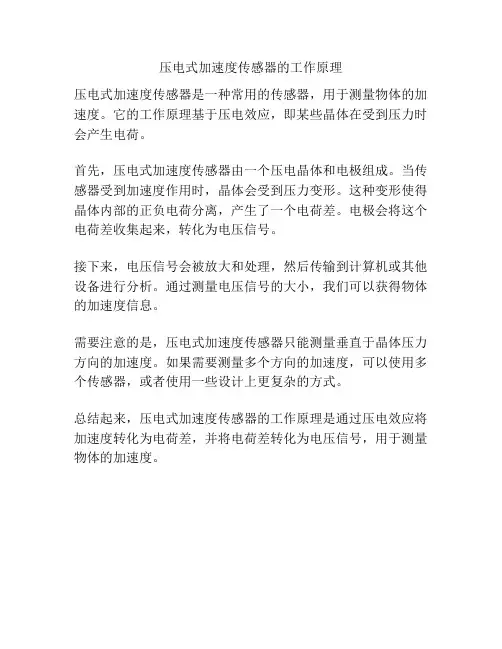

压电式加速度传感器的工作原理
压电式加速度传感器是一种常用的传感器，用于测量物体的加速度。
它的工作原理基于压电效应，即某些晶体在受到压力时会产生电荷。
首先，压电式加速度传感器由一个压电晶体和电极组成。
当传感器受到加速度作用时，晶体会受到压力变形。
这种变形使得晶体内部的正负电荷分离，产生了一个电荷差。
电极会将这个电荷差收集起来，转化为电压信号。
接下来，电压信号会被放大和处理，然后传输到计算机或其他设备进行分析。
通过测量电压信号的大小，我们可以获得物体的加速度信息。
需要注意的是，压电式加速度传感器只能测量垂直于晶体压力方向的加速度。
如果需要测量多个方向的加速度，可以使用多个传感器，或者使用一些设计上更复杂的方式。
总结起来，压电式加速度传感器的工作原理是通过压电效应将加速度转化为电荷差，并将电荷差转化为电压信号，用于测量物体的加速度。
高压传感器工作原理与应用探究
高压传感器工作原理与应用探究1. 引言高压传感器是一种用于测量和监测高压环境中的压力变化的设备。
它在各种应用中起着重要的作用，包括工业、汽车、航空航天等领域。
本文将深入探讨高压传感器的工作原理及其在不同领域的应用。
2. 高压传感器的工作原理高压传感器的工作原理基于电阻变化、压电效应或敏感膜片挠度等原理。
下面我们将分别介绍这些原理。
2.1 电阻变化原理一种常见的高压传感器工作原理是基于电阻的变化。
在这种原理下，传感器中的电阻会随着受测量压力的变化而发生相应的改变。
这种电阻变化可以通过各种方式进行测量和检测，如电桥电路等。
高压传感器中的电阻变化通常与应变测量相关，当压力施加在传感器上时，传感器内部的应变导致电阻的变化，从而反映出压力变化。
2.2 压电效应原理压电效应是指某些材料在受到机械应力或压力时会产生电荷，并且这些材料可以将电荷转化为电压信号。
在高压传感器中，压电效应被应用于转换压力信号为电压信号。
传感器中的压电元件受到外部压力影响时，会产生电荷，进而产生输出电压信号。
该电压信号可以通过放大电路进行放大和处理，得到与输入压力相关的电压输出信号。
2.3 敏感膜片挠度原理高压传感器中的敏感膜片挠度原理是指在压力作用下，传感器中的薄膜会产生弯曲或挠度，并且这种挠度与受测量压力成正比。
传感器通过检测和测量薄膜挠度的变化来获取压力信息。
通常，传感器会使用校准曲线或标定参数来将膜片挠度转化为相应的压力值。
3. 高压传感器的应用领域高压传感器在各种领域中都有重要的应用。
下面我们将介绍几个常见的应用领域。
3.1 工业领域在工业领域，高压传感器被广泛应用于气体和液体的压力监测和控制。
在石油和化工工业中，高压传感器可以用于监测管道中的压力变化，以确保工艺的正常运行和安全性。
高压传感器也可以用于机械设备和气动系统中的压力控制和监测。
3.2 汽车领域在汽车领域，高压传感器被广泛应用于发动机控制系统、刹车系统和气囊系统等方面。
压力传感器工作原理
压力传感器工作原理压力传感器是一种用于测量压力的装置，它可以将压力转化为电信号输出。
压力传感器广泛应用于工业自动化、汽车、航空航天、医疗设备等领域。
了解压力传感器的工作原理对于正确使用和维护压力传感器至关重要。
一、压力传感器的基本原理压力传感器的基本原理是利用压力作用在感应元件上产生的形变或变化，通过转换装置将其转化为电信号输出。
常见的压力传感器有压阻式、电容式、电感式和半导体式等。
1. 压阻式压力传感器：压阻式压力传感器利用材料的电阻随压力变化而发生改变的特性。
当压力作用在感应元件上时，感应元件的电阻值会发生变化，通过测量电阻值的变化来确定压力大小。
2. 电容式压力传感器：电容式压力传感器利用感应元件的电容随压力变化而发生改变的特性。
当压力作用在感应元件上时，感应元件的电容值会发生变化，通过测量电容值的变化来确定压力大小。
3. 电感式压力传感器：电感式压力传感器利用感应元件的电感随压力变化而发生改变的特性。
当压力作用在感应元件上时，感应元件的电感值会发生变化，通过测量电感值的变化来确定压力大小。
4. 半导体式压力传感器：半导体式压力传感器利用半导体材料的电阻随压力变化而发生改变的特性。
当压力作用在感应元件上时，感应元件的电阻值会发生变化，通过测量电阻值的变化来确定压力大小。
二、压力传感器的工作过程压力传感器的工作过程可以分为感应元件的变形和信号转换两个阶段。
1. 感应元件的变形：当外界压力作用在感应元件上时，感应元件会发生形变。
不同类型的压力传感器采用不同的感应元件，如薄膜、膜片、弹簧等。
感应元件的变形会导致电阻、电容或电感发生变化。
2. 信号转换：感应元件变形后，通过转换装置将其转化为电信号输出。
转换装置通常采用电路或芯片进行信号处理和放大。
信号转换的结果可以是模拟信号或数字信号，具体取决于传感器的类型和应用场景。
三、压力传感器的特点和应用1. 特点：- 精度高：压力传感器具有高精度和稳定性，可以提供准确的压力测量结果。
压力传感器工作原理
压力传感器工作原理压力传感器是一种常见的传感器，用于测量各种压力变化。
它们广泛应用于工业、汽车、医疗、航空航天等领域。
本文将详细介绍压力传感器的工作原理。
一、压力传感器的基本原理压力传感器的基本原理是利用力的传递和变形来测量压力的变化。
当外部压力作用于传感器的感应元件时，感应元件会发生形变，这个形变可以通过电阻、电容、电感等方式转化为电信号，进而测量压力的变化。
二、压力传感器的类型根据测量原理和传感器结构，压力传感器可以分为以下几种类型：1. 变阻式压力传感器：利用电阻在受力时的变化来测量压力的变化。
常见的变阻式压力传感器有应变片式、薄膜式和硅微应变片式传感器。
2. 变容式压力传感器：利用电容在受力时的变化来测量压力的变化。
常见的变容式压力传感器有平板电容式和膜片电容式传感器。
3. 变感式压力传感器：利用电感在受力时的变化来测量压力的变化。
常见的变感式压力传感器有线圈电感式和薄膜电感式传感器。
三、应变片式压力传感器的工作原理应变片式压力传感器是一种常见的压力传感器类型，它利用金属应变片在受力时的变形来测量压力的变化。
1. 结构应变片式压力传感器由应变片、导线、支撑结构和外壳组成。
应变片是一个金属薄片，通常由铂、钯或者铜合金制成。
导线用于连接应变片和电路。
支撑结构用于固定应变片和传感器的外壳。
2. 工作原理当外部压力作用于应变片时，应变片会发生形变。
这种形变会导致应变片的电阻发生变化。
应变片上安装有电阻片，当应变片发生形变时，电阻片的电阻值会发生变化。
通过测量电阻值的变化，可以确定外部压力的大小。
3. 电桥测量原理应变片式压力传感器通常采用电桥电路进行测量。
电桥电路由四个电阻组成，其中一个电阻为变阻片。
当外部压力作用于应变片时，变阻片的电阻值发生变化，导致电桥电路不平衡。
通过测量电桥电路的不平衡电压，可以确定外部压力的大小。
四、应变片式压力传感器的特点和应用应变片式压力传感器具有以下特点：1. 灵敏度高：应变片的形变与外部压力呈线性关系，可以实现高精度的压力测量。
压力传感器工作原理

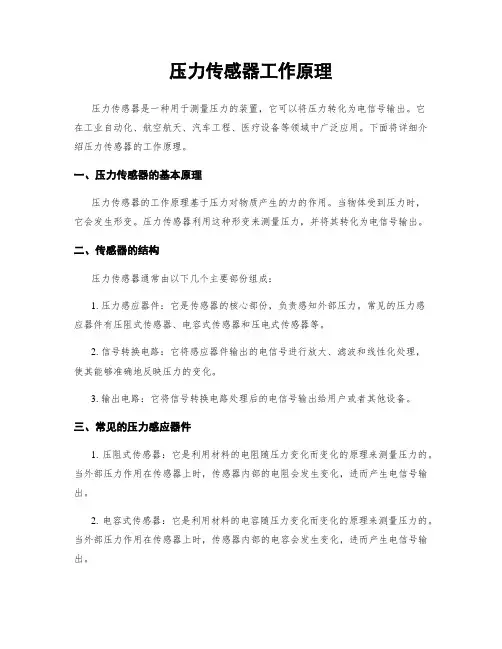

压力传感器工作原理压力传感器是一种用于测量压力的装置，它可以将压力转化为电信号输出。
它在工业自动化、航空航天、汽车工程、医疗设备等领域中广泛应用。
下面将详细介绍压力传感器的工作原理。
一、压力传感器的基本原理压力传感器的工作原理基于压力对物质产生的力的作用。
当物体受到压力时，它会发生形变。
压力传感器利用这种形变来测量压力，并将其转化为电信号输出。
二、传感器的结构压力传感器通常由以下几个主要部份组成：1. 压力感应器件：它是传感器的核心部份，负责感知外部压力。
常见的压力感应器件有压阻式传感器、电容式传感器和压电式传感器等。
2. 信号转换电路：它将感应器件输出的电信号进行放大、滤波和线性化处理，使其能够准确地反映压力的变化。
3. 输出电路：它将信号转换电路处理后的电信号输出给用户或者其他设备。
三、常见的压力感应器件1. 压阻式传感器：它是利用材料的电阻随压力变化而变化的原理来测量压力的。
当外部压力作用在传感器上时，传感器内部的电阻会发生变化，进而产生电信号输出。
2. 电容式传感器：它是利用材料的电容随压力变化而变化的原理来测量压力的。
当外部压力作用在传感器上时，传感器内部的电容会发生变化，进而产生电信号输出。
3. 压电式传感器：它是利用压电材料的压电效应来测量压力的。
当外部压力作用在压电材料上时，材料会产生电荷分离，从而产生电信号输出。
四、压力传感器的工作过程1. 压阻式传感器的工作过程：a. 当外部压力作用在传感器上时，传感器内部的电阻发生变化。
b. 信号转换电路将电阻变化转化为电压信号。
c. 输出电路将电压信号输出给用户或者其他设备。
2. 电容式传感器的工作过程：a. 当外部压力作用在传感器上时，传感器内部的电容发生变化。
b. 信号转换电路将电容变化转化为电压信号。
c. 输出电路将电压信号输出给用户或者其他设备。
3. 压电式传感器的工作过程：a. 当外部压力作用在传感器上时，压电材料产生电荷分离。
四种压力传感器的基本工作原理及特点
四种压力传感器的基本工作原理及特点四种压力传感器的基本工作原理及特点一：电阻应变式传感器一：电阻应变式传感器1 1电阻应变式传感器定义被测的动态压力作用在弹性敏感元件上，被测的动态压力作用在弹性敏感元件上，使它产生变形，使它产生变形，在其变形的部位粘贴有电阻应变片，电阻应变片感受动态压力的变化，电阻应变片感受动态压力的变化，按这种原理设计的传感器称按这种原理设计的传感器称为电阻应变式压力传感器。
为电阻应变式压力传感器。
1.2 电阻应变式传感器的工作原理电阻应变式传感器所粘贴的金属电阻应变片主要有丝式应变片与箔式应变片。
箔式应变片是以厚度为0.002——0.008mm 的金属箔片作为敏感栅材料，，箔栅宽度为0.003——0.008mm 。
丝式应变片是由一根具有高电阻系数的电阻丝(直径0．015--0．05mm)，平行地排成栅形(一般2——40条)，电阻值60——200 Ω，通常为120 Ω，牢贴在薄纸片上，电阻纸两端焊有引出线，表面覆一层薄纸，即制成了纸基的电阻丝式应变片。
制成了纸基的电阻丝式应变片。
测量时，测量时，用特制的胶水将金属电阻应变片粘贴于待测的弹性敏感元件表面上，待测的弹性敏感元件表面上，弹性敏感元件随着动态压力而产生变形时，弹性敏感元件随着动态压力而产生变形时，弹性敏感元件随着动态压力而产生变形时，电阻片电阻片也跟随变形。
如下图所示。
B 为栅宽，L 为基长。
为基长。
材料的电阻变化率由下式决定：材料的电阻变化率由下式决定：d d d R A R A r r=+ （1） 式中；式中；R —材料电阻由材料力学知识得；由材料力学知识得； [(12)(12)]dRR C K m m e e =++-= (2) K —金属电阻应变片的敏感度系数式中K 对于确定购金属材料在一定的范围内为一常数，将微分dR 、dL 改写成增量ΔR 、ΔL,可得可得 R L K K R Le D D == (3) 由式(2)可知，可知，当弹性敏感元件受到动态压力作用后随之产生相应的变形当弹性敏感元件受到动态压力作用后随之产生相应的变形ε,而形应变值可由丝式应变片或箔式应变片测出，从而得到了ΔR 的变化，也就得到了动态压力的变化，基于这种应变效应的原理实现了动态压力的测量。
压力传感器原理及应用
压力传感器原理及应用压力传感器是压力检测系统中的重要组成部分,由各种压力敏感元件将被测压力信号转换成容易测量的电信号作输出,给显示仪表显示压力值,或供控制和报警使用。
压力传感器的种类繁多，如压阻式压力传感器、应变式压力传感器、压电式压力传感器、电容式压力传感器、压磁式压力传感器、谐振式压力传感器及差动变压器式压力传感器，光纤压力传感器等。
一、压阻式压力传感器固体受力后电阻率发生变化的现象称为压阻效应。
压阻式压力传感器是基于半导体材料(单晶硅)的压阻效应原理制成的传感器，就是利用集成电路工艺直接在硅平膜片上按一定晶向制成扩散压敏电阻，当硅膜片受压时，膜片的变形将使扩散电阻的阻值发生变化。
压阻式具有极低的价格和较高的精度以及较好的线性特性。
1、压阻式压力传感器基本介绍压阻式传感器有两种类型：一种是利用半导体材料的体电阻做成粘贴式应变片，称为半导体应变片，因此应变片制成的传感器称为半导体应变式传感器，另一种是在半导体材料的基片上用集成电路工艺制成的扩散电阻，以此扩散电阻的传感器称为扩散型压阻传感器。
半导体应变式传感器半导体应变式传感器的结构形式基本上与电阻应变片传感器相同，也是由弹性敏感元件等三部分组成，所不同的是应变片的敏感栅是用半导体材料制成。
半导体应变片与金属应变片相比，最突出的优点是它的体积小而灵敏高。
它的灵敏系数比后者要大几十倍甚至上百倍，输出信号有时不必放大即可直接进行测量记录。
此外，半导体应变片横向效应非常小，蠕变和滞后也小，频率响应范围亦很宽，从静态应变至高频动态应变都能测量。
由于半导体集成化制造工艺的发展，用此技术与半导体应变片相结合，可以直接制成各种小型和超小型半导体应变式传感器，使测量系统大为简化。
但是半导体应变片也存在着很大的缺点，它的电阻温度系统要比金属电阻变化大一个数量级，灵敏系数随温度变化较大它的应变—电阻特性曲线性较大，它的电阻值和灵敏系数分散性较大，不利于选配组合电桥等等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压传感器工作原理
高压传感器是一种用于测量高压力的装置，它通过特定的工作原理将高压力转换成电信号。
高压传感器通常由压电元件、传感器芯片、信号处理电路和输出接口等组成。
压电元件是高压传感器的核心部件，它可以将外界施加在其表面的压力转换成电荷信号。
压电元件通常采用石英晶体材料，当其受到压力作用时，晶体结构会发生微小的形变，从而产生电荷。
这个电荷信号随后被传感器芯片接收并进行放大处理。
传感器芯片是高压传感器的信号转换和处理部分，它将压电元件产生的微小电荷转换成模拟电压信号。
传感器芯片内部采用了电阻、电容等元件，通过调整这些元件的电路电阻、电容值，可以实现不同量程和灵敏度的测量。
信号处理电路将传感器芯片输出的模拟电压信号进行放大、滤波和线性化等处理，以提高信号的精确度和稳定性。
此外，信号处理电路还可以对输出信号进行调节，使其符合特定的输入要求。
最后，高压传感器的输出接口将处理后的模拟电压信号转换成数字信号，以便于与处理器或其他设备进行通信和数据处理。
综上所述，高压传感器的工作原理是利用压电元件将高压力转换成电荷信号，然后通过传感器芯片、信号处理电路和输出接口将其转换成可读取的数字信号。
这样就实现了对高压力的准确测量和监测。
