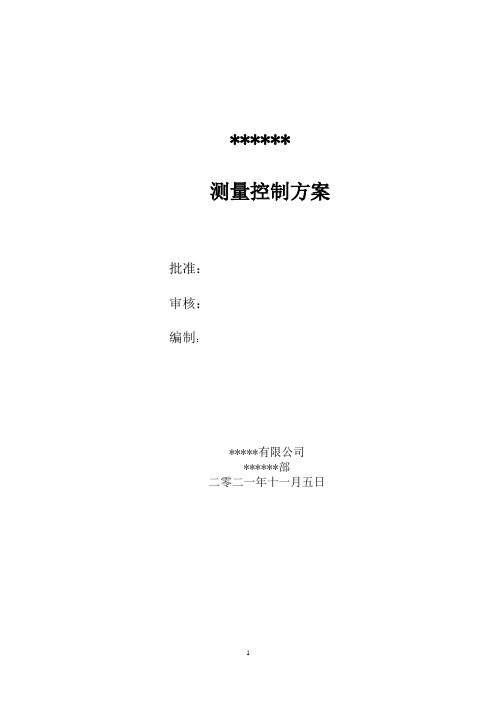

******测量控制方案批准：审核：编制：*****有限公司******部二零二一年十一月五日目录1.适用范围 (3)2.编写依据 (3)3.作业流程 (3)4.作业准备 (4)5.作业方法 (4)6.质量保证措施 (6)7.组织与管理措施 (6)1. 适用范围本工程光伏场区所有基础定位及高程控制。
2. 编写依据表 2-1 编写依据：3. 作业流程3.1 作业（工序）流程图见图 3-1。
图 3-1作业（工序）流程图序号 引用资料名称1 GB 50202—2002《建筑地基基础工程施工质量验收规范》2 GB 50300—2001《建筑工程施工质量验收统一标准》3 DL/T 52101.1—2021《电力建设施工质量验收及评定规程 第 1 部分 土建工程》4 工程设计图纸、施工组织设计（方案）等技术文件开始检核控制点校核设备GPS 放点 做点位标记点位复测完成4.作业准备4.1人员配备注:作业人数根据具体工程量规模配备。
4.2主要工器具及仪器仪表配置表4-2 主要工器具及仪器仪表配置表5.作业方法5.1仪器准备：GPS 2 台、50 米皮尺10 把，为了保证测量精度，所有测量器具必须由专业检定部门进行检定，检定合格后投入使用。
施工中注意维护保养，在运输和存放中不得挤压，防止仪器变形影响精度。
5.2人员准备：本次测量工程拟分 2个测量小组，3 人一组，每组使用一台GPS 测量仪及一把50m 皮尺。
5.3技术准备1)所有参加施工测量人员、验线人员必须持证上岗，施工放线人员要固定，不能更换，如有特殊需要必须由现场技术负责人同意后负责调换，以保证工程正常施工。
2)测量人员必须熟悉图纸，了解设计意图，学习测量规范，充分掌握仪器使用方法和现场条件，对各设计图纸的有关尺寸及测设数据应仔细校对，必要时将图纸上主要尺寸摘抄于施测记录本上，以便随时查找使用。
3)测量人员必须按照施工进度计划要求，施测方案，测设方法，测设数据计算和绘制测设草图。
光伏组件电流-电压特性测量作业指导书-I-V400指导
光伏组件电流-电压特性测量作业指导书-I-V400指导光伏组件电流-电压特性（I-V400）测量作业指导书1.目的使用I-V400仪器测量光伏组件的电性能参数。
2.适用范围自然太阳光下晶体硅光伏组件电流-电压特性的测量方法。
3.依据标准《光伏器件第1部分：光伏电流-电压特性的测量》（GBT 6495.1-1996）；《晶体硅光伏度器件的I-V实测特性的温度和辐照度修正方法》（GB/T 6495.4-1996）。
4.准备工作4.1 人员（1）检测人员应熟悉晶体硅光伏电流-电压特性的测量流程，熟练掌握组件功率测试仪的操作方法；（2）本试验应由两名检测人员完成。
4.2 设备测试采用设备仪器清单如下：表4-1 测试设备清单4.3 被测对象状态确认应确认被测光伏组件表面无污渍、积灰，如有存在此类污渍应及时清除，再进入正式的检测流程。
5.检测要求5.1 技术要求所有参与检测人员严格执行《光伏器件第1部分：光伏电流-电压特性的测量》（GBT 6495.1-1996）、《晶体硅光伏度器件的I-V实测特性的温度和辐照度修正方法》（GB/T 6495.4-1996），熟练掌握组件功率测试仪的操作，以及组件电流-电压特性的测量流程。
5.2 安全要求（1）开展测试时应正确佩戴安全帽，戴绝缘手套，以及做好其它的必要防护。
（2）本测试在室外开展，应避免在酷暑、极寒天气下试验，实验过程中保证至少两人一组，避免单人独自作业；（3）进行断电操作时，须用钳形电流表或万用表验电，确认安全后方可开展后续操作；（4）主检人、复核人在检测组件过程中，应避免组件金属边框造成碰伤、割伤。
表5-1 危险源辨识5.3 环境设施要求要求开展测量过程中晴朗少云，光伏组件倾斜面下辐照度不低于800W/m2；辐照度稳定，一次测量期间总辐照度的不稳定度不大于±1%。
6.检测方法6.1试验前准备（1）根据电站的电缆敷设图，确定待测组件所属的组串、汇流箱（集中式）或逆变器（组串式）；（2）由现场运维人员断开对应的汇流箱断路器（对组串式逆变器，由运维人员遥控断开逆变器中相应组串）；（3）钳形电流表测对应组串进线端电流，若接近零，则用拔线钳拔开对应组件的正负插头；若不为零，则系统可能存在短路，通知电站负责人。
光伏电站施工测量技术方案
光伏电站施工测量技术方案
1.1 工程施工测量将根据业主提供的坐标点和高程控制点，结合总平面图和施工总平面布置图，建立适合本标段施工的平面控制网和高程控制网。
1.2 各种控制点的设计、选点与埋设均应符合工程测量规范的要求。
1.3 测量小组配备2-3人，配备全站仪、水准仪等设备，现场的平面控制采用全站仪进行施测，高程控制采用水准仪和全站仪，施工期间各控制点应加以保护，定期进行检查，防止遭到损坏。
1.4 所用测量器具在使用前都必须经计量授权的检定单位进行检定合格。
1.5 建、构筑物平面控制
平面控制网按Ⅰ级导线精度布设，Ⅱ导线精度加密。
1.6 建、构筑物高程控制
根据业主提供的高程控制点，在建、构筑物周围埋设适当数量的水准点，作为施工时标高测量的依据。
1.7 轴线控制桩及水准点的保护
在施工过程中，要加强对轴线控制桩和水准点的保护，布设位置要合理，并进行保护，防止控制点被破坏。
1.8 本工程最重要的是基础及短柱顶预埋件的埋设，一组基础预埋件顶标高要水平，所有，必须采用水准仪进行严格操平，控制好预埋件顶标高及浇筑标高。
光伏工程测量方案
光伏工程测量方案一、引言光伏工程是利用太阳能光伏效应直接将太阳能转化为电能的一种清洁能源工程。
光伏工程的测量是其中重要的一环，它涉及到光伏组件的定位安装、光照强度及方向的测量、电气参数的测量等工作，是确保光伏发电系统安全、高效运行的关键环节。
本文将从光伏工程测量的基本原理、测量方法、测量设备及实施步骤等方面进行详细介绍。
二、基本原理1.光伏组件定位安装光伏组件定位安装是光伏工程的第一步，其正确与否将直接影响光伏系统的发电效率。
在进行定位安装时，需要充分考虑到太阳光的照射角度，以使光伏组件能够最大程度地接受太阳光的照射，从而保证光伏系统能够获得最大的发电量。
2.光照强度及方向的测量光照强度和方向的测量是光伏工程中至关重要的一环，它直接影响到光伏组件的发电效率。
一般来说，光照强度越大，光伏组件的发电量就越大，因此光照强度的测量是为了确定光伏系统的发电潜力；而光线的方向则是为了确定光伏组件的安装方向，以便使其能够最大程度地接收太阳能的照射。
3.电气参数的测量电气参数的测量是光伏工程中最基本的测量之一，它包括了光伏组件的输出电压、电流、功率以及输出端的电气性能参数等。
通过电气参数的测量，可以了解到光伏组件的实际发电能力，从而进行合理的调整和优化。
三、测量方法1.光照强度的测量光照强度一般用光照度来描述，它是指单位平行面积上接收到的太阳辐射能量。
光照度的测量方法有多种，常用的测量仪器包括光度计、光照度计、太阳能辐射计等。
在进行光照度测量时，需要选取合适的测量时间和地点，并根据测量仪器的说明书进行操作，以确保获得准确的光照度数值。
2.光线方向的测量光线方向的测量通常采用光强差法或光照方向仪法。
在进行测量时，一般可以通过望远镜或光线方向仪来测定太阳的高度和方位角，然后根据测得的数据来确定光线的方向。
同时，还需要注意测量的时间和位置，保证测得的数据准确可靠。
3.电气参数的测量电气参数的测量可以通过直接接触法和间接接触法来进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光伏储能行业之高电压测量方案
一、背景
通过配置储能、提升功率预测水平、智慧化调度电力，可推动解决新能源发电随机性、波动性、季节不均衡性带来的系统平衡问题。
十四五规划，明确了加速储能高质量规模化发展，构建电力系统的方向。
作为电气测量领域的专家， HIOKI日置提供从风光发电端的能量转换效率、储能PCS系统、储能电池评估、以及并网电能质量评估、现场维保检测等多应用场景的测量解决方案，助力清洁能源及储能产业的发展，促进可持续发展社会的建设。
二、具体应用
（1）逆变器：将太阳能和风电发电并网的核心部件，可将太阳能直流电转换为与电网同频率同相位的交流电能。
（2）储能变流器：实现电能双向转换的装置，可有效削峰平谷、平衡负荷，是多能源微电网系统中的核心设备。
三、测量难点
（1）功率分析仪无法直接测量1000 V以上的电压。
测量高电压、大功率时，为了将电压降低到与测量仪对应的规格，会使用高压差差分探头或仪表用变压器。
但是，高电压差分探头和仪表用变压器无法正确测量转换后的功率的各成分。
因此，存在效率超过一百、测量值不稳定、再现性低的问题。
（2）在储能领域的测试应用中，如逆变器，已达DC1000~DC2000V，传统的测量方法是在仪器前端加装电压传感器，这类传感器大多是利用霍尔原理将被测电压转换成与原边电压成比例跟随输出的电流/电压信号，这可以保证一定的转换精度（一般可达0.5%），但这种精度只能在较小的带宽（数百赫兹）内实现，无法满足谐波测量。
随着光伏逆变器输出频率的不断扩宽（可至400Hz以上），对电压传感器的带宽要求也越来越高，按照100次谐波计算，则前端电压传感器至少要提供40kHz以上的带宽（0.1dB衰减）。
四、解决方案
AC/DC高压分压器VT1005：安全测量5000V的高压，测量频带DC ~ 4MHz。
通过将VT1005和日置的功率分析仪PW8001的组合，可以正确测量高压的大功率，掌握变流器、逆变器带来的储能效果。
五、高压分压器产品介绍
（1）安全测量5000V的高压 - 可输入5000V（±7100V peak，无测量等级，预计瞬态过电压0V），CAT II 2000V、CAT III 1500V
（2）即使0.1%量级的效率提升效果也能评估
① 测量精度±0.08% (DC)，±0.04% (50/60 Hz)，±0.17% (50 kHz)
② 频率平坦度±0.1%，振幅带宽 200 kHz Typical
③ 频率平坦度±0.1°，相位带宽 500 kHz Typical（通过功率分析仪进行相位补偿后）
④ 测量带宽DC~4MHz（-3dB）
⑤ 抗干扰性CMRR 80 dB Typical (100 kHz)，差分输入方式。
