汇编语言程序设计基础
汇编语言程序设计
汇编语⾔程序设计第4章汇编语⾔程序设计§4.1 汇编语⾔的模式⼀、汇编语⾔源程序的⼀般模式[Name 模块名][Title 标题][定义宏][定义数据段][定义附加段][定义堆栈段]定义代码段源程序结束中括号括起的部分可以省略，可见在⼀个汇编语⾔源程序中必须要定义代码段，并且必须有源程序结束指令。
⼆、8086汇编语⾔程序的⼀个例⼦Pg90。
§4.2 语句⾏的构成汇编语⾔中的语句⼀般分为两种类型：指令性语句和指⽰性语句。
指令性语句的格式为：[标号：] 助记符 [操作数1[，操作数2]] [；注释]指⽰性语句的格式为：[名称] 助记符 [参数1，参数2，……] [；注释]标号和名称都是编程⼈员根据需要和⼀定的规则任意取的。
也可以认为汇编语⾔的语句⾏是由标记和分隔符（空格）构成。
⼀、标记1．IBM宏汇编的字符集（1）字母（2）数字符（3）特殊字符2．界符⽤于定界⼀个标记的结束或⼀个标记的开始，本⾝具有⼀定的意义。
3．常量出现在汇编语⾔源程序中的固定值称为常量。
（1）数值常量①⼆进制：以字母B结束。
②⼗进制：以字母D或⽆字母结束。
③⼋进制：以字母Q（或O）结束。
④⼗六进制：以字母H结束。
（2）字符常量指⽤单引号或双引号引起的字符或字符串。
4．标识符由程序员⾃⼰建⽴的字符序列（标号或名称）。
⼀个标识符不能超过31个字符，不能以数字开头。
5．保留字汇编语⾔中具有特殊意义的字符序列。
6．注释⼀⾏中分号以后的部分。
⽤于对⼀段或⼀⾏程序进⾏说明，便于阅读和理解。
⼆、符号具有⼀定意义的字符序列。
1．寄存器名2．变量段属性、偏移属性、类型属性3．标号段属性、偏移属性、类型属性4．常数5．其它三、表达式由操作数和运算符组合⽽成的序列。
1．操作数（1）⽴即数（2）寄存器操作数（3）存储器操作数2．运算符（1）算术运算符+、-、*、/、MOD（求余）（2）逻辑运算符AND、OR、NOT、XOR（3）关系运算符EQ、NE、LT、LE、GT、GE结果为“假”时，返回0，结果为“真”时，返回⼆进制全1。
单片机汇编语言程序设计
单片机汇编语言程序设计在当今高科技时代，单片机有着广泛的应用领域，它是一种微型电脑系统，具有集成度高、功耗低等优点。
而单片机汇编语言程序设计则是单片机开发中最基础、最重要的一环。
本文将从基础概念、程序设计流程以及实例分析等方面，全面介绍单片机汇编语言程序设计。
一、基础概念1. 单片机单片机是一种集成度非常高的微型电脑系统，它由微处理器、内存、输入输出设备以及时钟电路等部分组成。
它的主要特点是片内集成度高，体积小，功耗低。
2. 汇编语言汇编语言是一种与机器语言一一对应的低级编程语言，它是用助记符、伪指令和机器指令等表示的，比机器语言更容易理解和编写。
3. 程序设计在单片机领域，程序设计是指利用汇编语言编写单片机程序的过程，目的是为了实现特定的功能。
程序设计需要包括程序编写、调试和优化等环节。
二、程序设计流程1. 确定需求在开始编写程序之前，首先需要明确需求。
根据需要实现的功能，确定程序设计的目标和要求。
2. 构思设计根据需求，进行程序的构思设计。
确定程序的结构，拟定算法和流程图，为后续的编码工作做好准备。
3. 编写代码在进行编写代码之前，需要先熟悉单片机的指令集和编程规范。
然后，根据构思设计的结果，使用汇编语言编写程序代码。
4. 调试测试编写完成代码后，需要进行调试测试。
通过单步执行、布点断点等方式，检查程序是否存在错误，是否能够正确运行。
5. 优化改进在经过测试后，根据实际情况进行优化改进。
可以通过优化算法、减少冗余代码等方式，提高程序的执行效率和稳定性。
6. 文档记录最后，需要对程序进行文档记录。
包括程序的说明、使用方法、注意事项等，方便后续的维护和升级。
三、实例分析以LED 点亮为例，演示单片机汇编语言程序设计的实际操作步骤。
1. 硬件连接将单片机与 LED 灯连接，以 STM32F103C8T6 开发板为例，连接方式如下：- 将 LED 的长脚连接至单片机的 GPIOA.0 引脚。
- 将 LED 的短脚连接至单片机的 GND 引脚。
汇编语言程序设计的基本方法
01
例2 编写程序，计算(W-(X*Y+Z-100))/W，其中W、X、Y、Z均为16位带符号数，计算结果的商存入AX，余数存入DX。
02
例3 把非压缩十进制数DAT1转换为压缩十进制数
例2编写程序，计算(W-(X*Y+Z-100))/W，其中W、X、Y、Z均为16位带符号数，计算结果的商存入AX，余数存入DX。
通常,编制一个汇编语言源程序应按如下步骤进行:
1
明确任务,确定算法。
2
绘制流程图(包括确定内存单元和分配寄存器)。
3
根据流程图编写汇编语言程序。
4
上机调试程序。
5
程序的基本结构有四种：顺序结构、分支结构、循环结构和子程序结构。
6
5.6 汇编语言程序设计的基本方法
5.6.1 顺序程序设计
顺序结构也称线性结构，其特点是其中的语句或结构被连续执行。 顺序程序是最简单的，也是最基本的一种程序结构。这种结构的程序从开始到结尾一直是顺序执行的，中途没有任何分支。从这种结构的流程图来看，除了有一个起始框，一个终止框外，就是若干执行框，没有判断框。指令指针IP值线形增加，IP=IP+1
条件
N
…
例4用比较指令和条件转移指令实现两路分支的程序段。
两路分支程序设计
例4用比较指令和条件转移指令实现两路分支的程序段。 … MOV AX，M ；假定M和N为有符号数 MOV BX，N CMP AX，BX ；比较 M和N的大小，影响标志位，准备条件 JG NEXT ；M>N时转移，注意若M、N为无符号数时用JA指令 …… ；分支程序2 JMP DONE NEXT： …… ；分支程序1 …… DONE：RET
X+20 (X≥0)
汇编语言程序设计(第四版)【课后答案】
汇编语言程序设计第四版【课后习题答案】第1章汇编语言基础知识〔习题1.1〕简述计算机系统的硬件组成及各部分作用。
〔解答〕CPU：包括运算器、控制器和寄存器组。
运算器执行所有的算术和逻辑运算；控制器负责把指指令逐条从存储器中取出，经译码分析后向机器发出各种控制命令，并正确完成程序所要求的功能；寄存器组为处理单元提供所需要的数据。
存储器：是计算机的记忆部件，它用来存放程序以及程序中所涉及的数据。
外部设备：实现人机交换和机间的通信。
〔习题1.2〕明确下列概念或符号：主存和辅存，RAM和ROM，存储器地址和I/O端口，KB、MB、GB和TB。
〔解答〕主存又称内存是主存储器的简称，主存储器存放当前正在执行的程序和使用的数据，CPU可以直接存取，它由半导体存储器芯片构成其成本高、容量小、但速度快。
辅存是辅助存储器的简称，辅存可用来长期保存大量程序和数据，CPU需要通过I/O接口访问，它由磁盘或光盘构成，其成本低、容量大，但速度慢。
RAM是随机存取存储器的英语简写，由于CPU可以从RAM读信息，也可以向RAM写入信息，所以RAM也被称为读写存储器，RAM型半导体存储器可以按地址随机读写，但这类存储器在断电后不能保存信息；而ROM中的信息只能被读出，不能被修改，ROM型半导体通常只能被读出，但这类存储器断电后能保存信息。
存储器由大量存储单元组成。
为了区别每个单元，我们将它们编号，于是，每个存储单元就有了一个存储地址，I/O接口是由一组寄存器组成，为了区别它们，各个寄存器进行了编号，形成I/O地址，通常称做I/O端口。
KB是千字节、MB是兆字节、GB是吉字节和TB是太字节，它们都是表示存储器存储单元的单位。
〔习题1.3〕什么是汇编语言源程序、汇编程序、目标程序？〔解答〕用汇编语言书写的程序就称为汇编语言源程序；完成汇编工作的程序就是汇编程序；由汇编程序编译通过的程序就是目标程序。
〔习题1.4〕汇编语言与高级语言相比有什么优缺点？〔解答〕汇编语言与高级语言相比的优点：由于汇编语言本质就是机器语言，它可以直接地、有效地控制计算机硬件，因而容易产生运行速度快，指令序列短小的高效目标程序，可以直接控制计算机硬件部件，可以编写在“时间”和“空间”两方面最有效的程序。

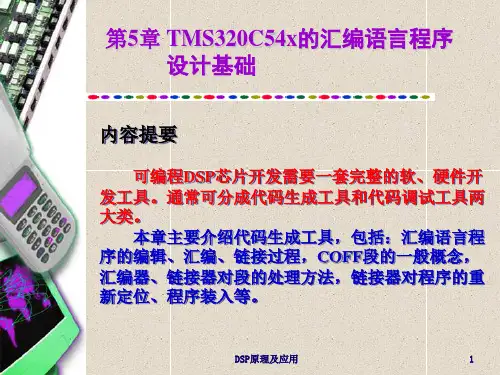

第5章TMS320C54x的汇编语言程序设计基础资料
2020年10月9日
DSP原理及应用
14
第5章 TMS320C54x的汇编语言程序设计 基础
5.2.1 COFF文件的基本单元
1. 段(sections)
5.1 汇编语言程序的编辑、汇编、链接过程
3. 链接
所谓链接，就是利用’C54x的链接器LNK500 ，根据链接器命令文件(.cmd)对已汇编过的一个或 多个目标文件(.obj)进行链接，生成输出文件 (.out)和存储器映像文件(.map) 。
常用的汇编器命令：
lnk500 %1.cmd
l%n1k.5c0m0d: 调 链用 接链 命接 令器文命件令名，该文件须指明目标文件、 输入文件、输出文件、链接选项和存储器配置要求等。
2020年10月9日
DSP原理及应用
20
第5章 TMS320C54x的汇编语言程序设计 基础
5.2.2 汇编器对段的处理
1. 未初始化段 未初始化段就是在’C54x存储器中的保留空间
，通常将它们定位在RAM区。 在目标文件中，这些段中没有确切的内容。 由这些段定义的空间仅作为临时存储空间，在
程序运行时，可以利用这些存储空间存放变量。 未初始化段分为默认的和命名的两种，分别由
链接器的任务：即分配存储单元，将目标文件中的段重 新定位到目标系统的存储器中，这一过程称为定位或分配。
2020年10月9日
DSP原理及应用
18
第5章 TMS320C54x的汇编语言程序设计 基础
3. 段与目标存储器的对应关系
目标文件中的段与目标存储器之间的关系
第1章汇编语言知识学习基本知识
第1章汇编语⾔知识学习基本知识第1章汇编语⾔基础知识本章介绍学习汇编语⾔程序设计所必须具备的基本知识，主要包括汇编语⾔的基本概念及计算机中数据的表⽰⽅法。
通过本章的学习，读者应能了解汇编语⾔概念及其使⽤的进位计数制、不同进位计数制之间的转换、计算机编码以及基本数据类型。
本章内容要点：汇编语⾔的概念汇编语⾔的特点不同进位计数制之间的转换计算机编码1.1汇编语⾔概述1.1.1 汇编语⾔基本概念⾃然语⾔是具有特定语⾳和语法等规范的、⽤于⼈类表达思想并实现相互交流的⼯具。
⼈与⼈之间只有使⽤同⼀种语⾔才能进⾏直接交流，否则就必须通过翻译。
要使计算机为⼈类服务，⼈们就必须借助某种⼯具，告诉计算机“做什么”甚⾄“怎么做”，这种⼯具就是程序设计语⾔。
程序设计语⾔通常分为三类：机器语⾔、汇编语⾔和⾼级语⾔。
⽽前两种语⾔与机器密切相关，统称为低级语⾔。
1．机器语⾔机器语⾔是计算机第⼀代语⾔，它全部由0、1代码组成，是能够直接被机器所接受的语⾔，是最底层的计算机语⾔。
机器语⾔不容易记忆，程序编写难度⼤，调试修改繁琐，且不易移植，现在程序员很少⽤。
但机器语⾔执⾏速度最快，它是⼀种⾯向机器的程序设计语⾔。
2．汇编语⾔为了克服机器语⾔难以记忆、表达和阅读的缺点，⼈们采⽤具有⼀定含义的符号作为助忆符，⽤指令助忆符、符号地址等组成的符号指令称为汇编格式指令(或汇编指令)。
例如，⽤ADD表⽰加法指令，SUB表⽰减法指令，MOV表⽰传送指令等。
汇编语⾔是汇编指令集、伪指令集和使⽤它们规则的统称。
伪指令的概念将在第4章介绍。
汇编语⾔⽐机器语⾔直观，容易记忆和理解，⽤汇编语⾔编写的程序也⽐机器语⾔程序易读、易检查、易修改。
对于不同的计算机，针对同⼀问题所编写的汇编语⾔源程序是互不通⽤的。
⽤汇编语⾔编写的程序执⾏效率⽐较⾼，但通⽤性与可移植性仍然⽐较差。
计算机不能直接识别⽤汇编语⾔编写的程序，必须由⼀种专门翻译程序将汇编语⾔程序翻译成机器语⾔程序，计算机才能执⾏。
第五章_汇编语言程序设计基础
§5-1 汇编语言的基本概念
汇编 语言 源程 序 汇编 程序 A ss em bl er 机器 语言 目标 程序
汇编语言指令与机器指令之间有一一对应的关系，所以汇 编语言与具体的机器密切相关，是一种面向机器的语言。 不同机器(CPU)的汇编语言不同。 为方便编程，实际的汇编程序常还提供一些除机器指令以 外的命令，被称为伪指令。伪指令(Pseudo Instruction) 仅在汇编过程中指导汇编程序如何生成目的代码，自己本 身并没有对应的机器代码。 汇编语言的指令(语句)包含两类：硬指令或真指令(指 令语句)和伪指令(指示性语句) 。
12
§5-2 汇编语言的基本语言成分
6. 综合运算符(改变属性运算符)：由已存在的存储器操作数 (变量/标号)生成一个段地址和位移量相同、类型不同的新 的存储器操作数(变量/标号)。 (1) 改变变量/标号的类型： 格式： 新类型 PTR 变量/标号 功能：把PTR左边的属性赋给右边的变量/标号 [例] 设变量XVAR是字节属性，现把它的两个字节内容送 到AX中起去。 MOV AX , WORD PTR XVAR (2) 定义当前存储单元的类型： 格式： THIS 类型 功能：可用于建立新类型的存储器变量，但不分配新的存 储空间，它的段地址和位移量是汇编时的当前值。 [例] WBUFFER EQU THIS WORD BUFFER DB 100 DUP(?)
17
§5-3 汇编语言源程序的结构
(3) 段的类别属性：通常使用的类别名是‘CODE’、 ‘DATA’、‘STACK’，分别指明是代码段、数据段、 堆栈段；但也允许用户自定义类别名。类别名必须用单引 号括起来。 连接程序在组织段时，将所有同类别的段集中在一起， 进行相邻分配。 2. 段寄存器说明伪指令（ASSUME）： 格式： ASSUME 段寄存器：段名 [，段寄存器：段名] 功能：告诉汇编程序，段名所指的段由那一个段寄存器寻 址，即建立段与段寄存器的关系。 说明：段寄存器的实际值(CS除外)还要由数据传送令在 执行程序时赋值。
《汇编语言程序设计》复习资料
《汇编语言程序设计》复习资料一、基本概念1、8088/8086CPU内部寄存器有__14____个,其中的AX、BX、CX、DX是通用寄存器，SP、BP、DI、SI 是基址和变址寄存器，CS、DS、ES、SS、是段寄存器，此外还有指令指针寄存器 IP 和标志位寄存器 FLAGS 两个控制寄存器，所有寄存器都是 16 _位寄存器，每个寄存器可以存放 16 位二进制数。
2、8088/8086CPU的标志位寄存器中有9个标志位，其中的DF、IF、TF是控制标志，OF、SF、ZF、CF、AF、PF 是状态标志。
3、8088/8086CPU有三组总线，它们是数据总线、控制总线和地址总线；地址总线是 20 条，因此它可以寻址的范围是 1M 字节。
通常将 1024 字节称为1K，将 1024K 字节称为1M。
4、8088/8086CPU的存储器采用分段方式管理，每个段最多可以有 64K 字节，全部存储空间可以分成 16 个大小为64K且互相不重叠的段。
5、采用分段方式管理的存储单元的地址分成物理地址和逻辑地址两种，逻辑地址由段地址和偏移地址两部分构成，段地址是每个存储器段的起始地址；偏移地址则是相对于每个段第一个存储单元的偏移值。
段地址存放在段寄存器中，由于8088/8086CPU的段寄存器是16位寄存器，因此在段寄存器中存放的是段地址的 16 位；而CPU对数据的存取是按物理地址进行的，物理地址和逻辑地址间的关系是__ 物理地址=段地址 16D（或10H）+ 偏移地址___。
6、存储器中，数据是以字节为单位存放的，它是一个 8位二进制数，16位二进制数是 2个字节，又称为字；每个存储单元可以存放一个字节；一个字则占用两个存储单元，存放时要将低字节放在地址较小的存储单元中。
7、计算机的指令由操作码字段和操作数字段构成，它们分别给出计算机所要执行的操作和执行操作所要的操作数。
8、指令操作数通常可以存放在指令中，也可以存放在CPU的寄存器中，大多数存放在存储器中，它们分别称为立即数、寄存器操作数和存储器操作数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
❖ 补充: 9) 数据地址赋值伪指令DATA ❖ 格 式： 字符名称 DATA 表达式
❖ 功能：将表达式指定的数据地址赋予规定的字符名称。
❖ DATA与EQU伪指令的功能类似，但也有区别： ❖ DATA定义的字符名称可以先使用后定义,EQU定义的字符
名称必须先定义后使用。 ❖ DATA伪指令可以放在源程序的开头或结尾，也可以放在
加“;”。
3.4.2.2 伪指令
汇编语言源程序是由汇编语句组成的，一般情况下，汇 编语言语句可分为指令性语句和指示性语句。
▪ 指令性语句（即汇编指令）
指令性语句是进行汇编语言程序设计的可执行语句，每条 指令都产生相应的机器语言的目标代码。源程序的主要功能 是由指令性语句去完成的。
▪ 指示性语句（即伪指令）
字符若用引号括起来则表示ASCII码。 例如： ORG 2000H
TAB1： DB 30H，8AH，7FH，73 DB '5'，'A'， ‘YES'
4) 定义字伪指令DW
格式： [标号：] DW 16位数据表
功能： DW伪指令告诉汇编程序从指定的地址单元开始定义若干个16位数据。
对于MCS-51单片机系统，16位数据的高8位存入低地址单元，低8位存入 高地址单元。
例如：
ORG 1500H
TAB2： DW 1234H，80H, 'AB'
汇编以后，(1500H)=12H，(1501H)=34H， (1502H)=00H，(1503H)=80H, (1504H)=41H，(1505H)=42H
5) 赋值伪指令EQU 格式： 字符名称 EQU 赋值项 功能：将EQU右边的值赋予EQU左面用户定义的符号。
例如：COUNT DL 1000H COUNT DL COUNT+1
DL伪指令常用来定义数据地址。
补充: 8) 定义存储空间伪指令DS 格式： [标号：] DS 表达式 功能：从指定地址开始，保留若干个字节的内存空间，供程序运行使用。
保留的字节单元数由表达式的值决定。 例如： ORG 2000H
DS 05H DB 10H，20H 汇编后从2000H开始，预留5个字节的内存单元，然后从2005H开始，按照下一条 DB指令赋值，即(2005H)=10H，(2006H)=20H。 对MCS-51来说，DB、DW、DS只能对程序存储器使用。
❖ 【例1】 ：设有16位二进制数存放在 R0,R1中（R0存放高位， R1存放低位），试编写实现16位二进制数的：“取反加1”
操作的程序。
❖ 程序如下：
❖
ORG 1000H
❖
MOV A,R1
❖
CPL A
❖
ADD A,#01H
❖
MOV R1,A
❖
MOV A,R0
❖
C指令
伪指令是控制汇编过程的一些命令，是程序员通知汇编程序在进行汇编 时的一些指示。没有对应的机器码，不产生目标代码程序，不影响程序的执 行。
1).伪指令主要用来指定程序或数据的起始位置，给出一些连续存放数据的 地址或为中间运算结果保留一部分存储空间以及表示源程序结束等等。 2).伪指令还可用来对符号﹑标号赋值。
例如： ORG 1000H START：MOV A， #34H …
2) 结束汇编伪指令END 格式： [标号：] END 功能： END是汇编语言源程序的结束标志，用于终止源程序的汇编工作。
在END以后所写的指令，汇编程序都不予处理。 一个源程序只能有一个END命令。
3) 定义字节伪指令DB 格式： [标号：] DB 字节常数或字符 功能：从指定地址单元开始存放若干个字节的数据或字符。
❖
MOV R0,A
3.4.3.2 分支程序设计
▪ 分支结构程序可根据程序要求无条件或有条件地改变程序执行的顺序，选择新 的程序流向。
▪ 编写分支结构程序主要在于正确使用转移指令，即无条件转移和条件转移指令。
▪ 根据分支多少，将分支程序结构分为单分支(即两分支)结构和多分支结构。
经赋值后可用字符名称代替位地址。其中，位地址可以是绝对地址，也可以是符号 地址（即位符号名称）。 例如：PLG BIT F0
AI BIT P1.0 经以上伪指令定义后，在程序中就可以把FLG和AI作为位地址来使用。
补充: 7) 定义标号值伪指令DL 格式： 字符名称 DL 表达式 功能：DL命令将数据地址或代码地址赋予规定的字符名称。
❖ 3.4.1 程序设计语言概述
❖ 3.4.1.1 汇编语言的优点
❖ 3.4.1.2 汇编语言程序设计的过程 ❖ 3.4.1.3 程序质量
3.4.2 汇编语言程序设计的特点及伪指令
3.4.2.1 汇编语言程序的特点
[标号：] 操作码 [操作数1，操作数2，操作数3] [；注释]
方括符[ ]表示可选项。 标号代表指令所在地址，1-8个字母/数字，字母开头，“:”结尾。 操作码就是指令功能助记符，指令实体。 操作数是指令操作的对象。分为目的操作数和源操作数。 注释是对该指令的解释和说明，是指令的非执行部分，可省略，前面必须
程序的其他位置，EQU伪指令通常放在程序开头。
3.4.3 单片机汇编语言程序设计
3.4.3.1 顺序结构程序设计
▪ 顺序结构，是最简单、最基本的程序结构，其特点 是按指令的排列顺序一条条地执行，直到全部指令执 行完毕为止。 ▪ 往往用来解决一些简单的算术及逻辑运算问题，主 要用数据传送指令和数据运算指令实现。
赋值项可以是常数、地址、标号或表达式。 例如：TEMP EQU R2
PA8155 EQU 8001H 汇编后TEMP 对应寄存器R2，PA8155值为8001H EQU定义的符号必须先定义后使用，且在同一个源程序中, 同一个标号只能赋值一次, 该语句通常放在程序开头。
6) 位地址定义伪指令BIT 格式： 字符名称 BIT 位地址 功能: 将位地址赋予字符名称。
不同版本汇编语言，伪指令可能有所不同，但基本用法是相似的。
1) 设置目标程序起始地址伪指令ORG 格式： [标号：] ORG 地址 功能：规定其后面的目标程序或数据块的起始地址。
伪指令ORG放在一段源程序(主程序、子程序)或数据块的前面，说明紧跟在其后 的程序段或数据块的起始地址就是ORG后面给出的地址。
