浅谈轻钢结构工程施工要点
浅谈轻钢结构工程施工要点
摘
要：如何做好轻钢结构工程，笔者以经历过的几个轻钢结构工程为例，对
轻钢结构工程在准备阶段（包含图纸审核、市场了解、对比规范、找出重
点等）、工厂制作（设置制作质量控制点、现场制作控制工序等）、现场
安装施工（设置安装质量控制点、现场安装控制工序、重点难点分析及处
理措施等）等方面的施工经验进行小结，浅谈轻钢结构工程施工的施工要
点。
关键词：项目实施；轻钢结构；施工
1 引言
门式刚架轻型房屋钢结构工程(轻钢结构工程)因其施工快、经济、方便，目前被广泛用于单层厂房、仓库和首层改造工程（设置夹层）中。
如何做好轻钢结构工程，笔者以经历过的几个轻钢结构工程为例，对轻钢结构工程在准备阶段（包含图纸审核、市场了解、对比规范、找出重点等）、工厂制作（设置质量控制点、现场制作控制工序等）、现场施工（设置质量控制点、现场安装控制工序、重点难点分析及处理措施等）等方面的施工经验进行小结，浅谈轻钢结构工程施工的施工要点。
2 轻钢结构准备阶段的工作要点
2.1 认真审图市场调研
2.1.1
钢柱与钢梁节点：第一，弄清节点是高强螺栓刚接接头还是高强螺栓铰接接头；第二，弄清钢柱与钢梁连接高强螺栓的数量、排列方式。
2.1.2
预埋安装：以钢柱基预埋地脚螺栓安装大样图为例说明，一般设计人员会在地脚螺栓的大样图上标明丝扣长度，但是，一般设计标明的长度仅是压在钢柱底板上2个螺栓加外露3~5丝扣长度，而实际施工当中，为了精确控制钢柱底板标高，在钢柱底板下加了1个螺栓来控制标高，所以预埋螺栓的实际丝扣长度应是设计丝扣长度+50㎜。
（这个问题如存在，应在图纸会审上提出，经设计确认）
2.1.3
构造措施：钢柱、钢梁加肋钢板的间距，一般设计对加肋钢板的间距没有标明，相关规范也找不到依据，所以都是施工单位凭经验去做，尤其在钢梁上两块钢板连接处（薄弱部位），焊缝两侧应有加肋钢板，所以如果设计没有写明加肋钢板的构造措施（如加肋钢板间距）应在图纸会审上提出，经设计、甲方、监理、施工等四方确认后实施。
2.1.4
材料选型：对设计选用材料（主材）应进行市场调查，笔者监理过一工程，楼层板（压型金属板）设计选用yx—75—230—690（1）—0.8厚型，这种板市场上没有卖，只有类似楼层板kc—3w—76—780—0.8厚型出售，如能事先对材料选型问题进行预控，就能避免因材料变更而引起的工期延期，保证工程如期、顺利完工。
2.2 对比规范找出重点
2.2.1 相关规范、规程（施工阶段）主要有：
《钢结构工程施工质量验收规范》（GB50205—2001）
《钢结构工程施工规范》（GB50755—2012）
《门式刚架轻型房屋钢结构技术规程》（CECS102:2002）
《建筑钢结构焊接技术规程》（JGJ81—2002，J218—2002）
《建筑钢结构防腐蚀技术规程》（JGJ/T 251-2011）
《钢结构防火涂料应用技术规范》（CECS24:90）
2.2.2
在熟悉相关规范规程时，要注意比较轻钢结构和钢筋混凝土结构的两种不同之处，对不同之处要重点学习并将其内容编写到轻钢结构工程施工管理细则中。
以焊缝质量检查为例说明如下：
2.2.2.1
检测方法不同：①钢筋混凝土工程，对焊接试件的焊缝仅进行外观检查和力学性能检验；②轻钢结构对焊缝的检查、检测则很严格，不仅要对焊缝外观和力学性能进行检查、检验，而且根据焊缝设计等级（一、二级焊缝）须进行无损检测，即采用超声波探伤或射线探伤方法进行检测和验证；
2.2.2.2
检验批组成不同：①钢筋混凝土工程钢筋焊接件基本上是以300个同类型接头为一批，不足300个时，仍作为一批。
②轻钢结构焊缝检查按以下方法确定检验批：第一，按焊接部位或接头形式分别组成批；第二，工厂制作焊缝可以同一工区（车间）按一定的焊缝数量组成批；多层框架结构可以每节柱的所有构件组成批；第三，现场安装焊缝可以区段组成批；多层框架结构可以每层（节）的焊缝组成批。
2.2.2.3
检验批数量不同：①钢筋混凝土工程钢筋焊接件是每批随机切取3个接头，做拉伸试验。
②轻钢结构焊缝检测数量分一级、二级、三级不同。
一级焊缝应进行10 0%的无损检测；二级焊缝应进行抽检，抽检比例应不小于20%；全焊透的三级焊缝可不进行无损检测。
2.2.2.4
判定标准不同：①钢筋混凝土结构钢筋焊头检验批（以电弧压力焊为例，其他类似）合格判定标准：三个试件的抗拉强度均不得低于该级别钢筋的规定抗拉强度值；当检验结果有一个试件的抗拉强度低于规定指标，应取双倍数量的试件进行复验；复验结果若仍有一个试件的抗拉强度达不到要求，该批接头即为不合格批；②轻钢结构抽样检查焊缝的合格判定标准，在《建筑钢结构焊接技术规程》7.1 .5中明确规定：抽样检查的焊缝数如不合格率小于2%时，该批验收应定为合格；不合格率大于5%时，该批验收应定为不合格；不合格率为2%～5%时，应加倍抽检，且必须在原不合格部位两侧的焊缝延长线各增加一处，如在所有抽检焊缝中不合格率不大于3%时，该批验收应定为合格，大于3%时，该批验收应定为不合格。
当批量验收不合格时，应对该批余下焊缝的全数进行检查。
当检查出一处裂纹缺陷时，应加倍抽查，如在加倍抽检焊缝中未检查出其它裂纹缺陷时，该批验收应定为不合格，当检查出多处裂纹缺陷或加倍抽查又发现裂纹缺陷时，应对该批余下焊缝的全数进行检查。
另对所有查出不合格焊接部位应按焊缝缺陷返修相关规定予以补修至检查合格。
3 制作阶段质量控制要点
3.1 设置质量控制点
3.1.1
第一条钢柱加工成型后：对钢柱上±0位置、牛腿标高、预留孔洞（含螺栓孔）及自动埋弧焊质量进行检查，尤其是有变更的地方；
3.1.2
第一条钢梁加工成型后：对钢梁高强螺栓孔位、数量、加肋钢板及自动埋弧焊质量进行检查。
3.2 现场制作控制工序
3.2.1
喷砂处理：督促钢结构加工单位编制钢柱、钢梁喷砂计划表，核查钢柱、钢梁喷砂计划表，逐一督促落实钢柱、钢梁喷砂计划表内容。
4 现场安装质量控制要点
4.1 设置质量控制点
4.1.1
焊接施工：焊接施工前，所有焊接操作人员的均应有上岗证书，同时要求试焊，试焊结果合格者方允许其进行现场焊接施工；
4.1.2
土方回填后：土方回填后须进行检查验收，验收合格后方可进行下一工序施工。
4.2 现场安装控制工序
4.2.1
钢柱吊装：吊装前核查钢柱质量，督促施工人员随钢柱吊装进度，将钢柱与钢柱间连系杆件吊装，保证安全；
4.2.2
钢梁吊装：吊装前核查钢梁质量，督促施工人员随钢梁吊装进度，及时将钢梁固定(高强度螺栓和钢梁间连系杆件安装)，保证安全；
4.2.3
屋面构件安装：检查操作人员安装屋面构件时是否系安全带，有无可靠的安全措施保证操作人员的安全；
4.2.4
防火涂料施工：现在市场提供的防火涂料，要提高钢构件的耐火极限，都是靠增加
涂刷遍数，达到规定的涂膜厚度来保证的，因此应要求材料供应商编制涂刷计划，按涂刷计划对防火涂料施工（包括涂刷遍数）进行控制。
4.3 重点难点分析及处理措施
4.3.1
地面混凝土：前面已经说过，轻钢结构工程目前被广泛用于单层厂房、仓库中，而大面积混凝土地面的平整度控制、防止地面面层裂缝措施值得重视，在编制施工组织设计中，要作为重点内容之一；
4.3.2
轻钢结构与电气工程联结：仔细阅读设计文件，严格执行设计及相关规范规定中的安全技术要求，保证电气线路的布设合理、安全；
4.3.3
屋面留孔：因工艺需要，确实需要在屋面预留孔洞的，须严格按照设计要求，进行洞边结构补强施工，对洞边防水施工要有针对性措施，这也是施工组织设计中的重点编制内容。
5 结束语
根据承包工程项目的用途不同，施工要点（侧重点）亦有所不同，本文仅是笔者将轻钢结构工作当中的施工管理经验进行小结，抛砖引玉，恳望广大同行同来分析总结，以共同提高我们的轻钢结构管理工作水平，以高标准的工作水平提高我们的服务质量，嬴得业主、监理及社会各界人士对承包商的尊重和好评。
精品文档word文档可以编辑！谢谢下载！。
浅谈钢结构施工要点
结构连接不 牢固使其安全性降低。 二、 钢 结构 制作施工要点 在钢结构制作加 工前应做好相应 的准备工 作， 钢结构施工准备工作 主要 包括材料和技术 的准备 。 钢结构施工前 ，材料 的准 备必须到位 ，钢材储存 的 场地 应平整 ；钢材 的标识 应清晰正确 ，钢材 的检验 报 告 应 齐 全 有 效 ；详 图设 计 和 审 查 图 纸 ，技 术 人 员 对施 工 图进 行 放 样 设 计 ； 安 全 文 明施 工 技 术 工 作 完 成，编制应急预案和 工艺流程作业指导书 ，组织全 员技术交底 ，并得 到审批 通过。钢结构构件主要制 作工艺流程 ：首先进 行放 样下料 ，然后 电脑编程拼 板，接着进行切 割组立 ，然后就用铆工零配件下料 ， 最后制作组装。 钢结构制作完成后应进 行焊接检验 ， 检测合格后再对构件 防锈处理和编号 。制作 时注 意 钢材不 易久放露天 ，容易造成母材锈蚀过度而不合 格，钢 结构构件的制作应严格按照操作流程 。 针 对 钢 结 构 制 作 中存 在 的 一 些 问 题 ，在 钢 结构
焊 接 母 件 以 及 焊 接 接缝 处 的 材 料 表 面 情 况 ，保 证 材
Ｉ Ｋｅ ｙ ｗｏ ｒ ｄ ｓ 】 ｃ ｏ ｎ ｓ ｔ ｕｃ ｒ ｔ ｉ ｏ ｎ ｏ ｆ ｓ ｔ ｅ ｅ ｌ ｓ ｔ ｒ ｕ ｃ ｔ ｕ ｒ ｅ ， ｓ ｔ ｅ ｅ ｌ ｓ ｔ ｒ ｕ ｃ ｕｒ ｔ ｅ ｆ ａ ｂ —
ｉ ｒ ｃ ａ ｔ ｉ ｏ ｎ ，ｉ ｎ ｓ ｔ ａ Ｕ ａ ｔ ｉ ｏ ｎ ｏ ｆ ｓ ｔ ｅ ｅ ｌ ｓ ｔ ｕｃ ｒ Ｂ ａ ｒ ｅ ， ｓ ｔ ｅ ｅ ｌ ｓ ｔ ｒ ｕ ｃ ｔ ｕ ｒ ｅ Ｃ Ｏ Ｄ Ｕ ｅ Ｃ －
ｔ ｉ ｏ ｎ
钢结 构建筑物 由于 具有强度高且 自重轻，施工 速度快 和抗震性能好 ，节能环保及工业化 程度高等 特 点 ，广 泛 地 应 用 于 工 业 与 民 用 工 程 建 设 中 ， 同 时
浅谈钢结构施工技术
浅谈钢结构施工技术钢结构施工技术是指钢结构建筑在施工过程中所采用的一系列工艺和技术方法。
钢结构施工技术的发展与应用，不仅能提高施工效率，降低施工成本，还确保了施工质量和安全。
本文将从施工前的准备工作、各种施工方法以及施工中的注意事项等方面来浅谈钢结构施工技术。
一、施工前的准备工作1.项目策划与设计：在施工前，需要进行项目策划与设计的工作。
这包括选址、设计方案、施工图纸等的确定。
同时，还要根据设计方案进行结构计算与分析，确定合理的结构布置和尺寸。
2.材料采购与加工：钢结构施工所需的材料主要包括钢材、焊材、薄板等。
在施工之前，需要采购这些材料，并进行加工，如切割、焊接、打孔等。
加工完成后，要对材料进行质量检验，确保符合设计要求。
3.施工方案的制定：施工方案的制定是针对具体施工环境和条件，根据设计方案和材料准备情况，确定施工的具体步骤、方法和工艺。
施工方案的制定要充分考虑安全、经济、实用等方面的因素，同时注重各个施工环节的协调与配合。
二、施工方法1.预制加工：钢结构建筑的构件可以在工厂进行预制加工，以提高施工效率和质量。
预制加工可以采用焊接、铆接、螺栓连接等方法。
预制加工完成后，在施工现场进行安装，需要注意安装顺序、精度控制、连接方式等。
2.现场组装：钢结构建筑的构件可以在现场进行组装。
现场组装需要进行准确定位、调整安装精度以及加强施工工艺控制。
在现场组装过程中，需要采取合适的临时支撑与固定措施，确保构件的安全与稳定。
3.现场焊接：钢结构的连接一般采用焊接方法。
现场焊接有手工焊接和自动焊接两种方式。
在施工过程中，需要对焊接工艺参数、焊接接头形式和质量进行控制，确保焊接质量符合要求。
三、施工中的注意事项1.安全施工：钢结构施工中，必须要重视安全问题。
要进行安全培训，合理设置安全防护设施，确保施工人员的人身安全。
同时，在施工过程中要注意协调各个施工环节，避免意外事故的发生。
2.质量控制：钢结构施工的质量控制是保证建筑安全和使用寿命的重要环节。
浅谈高层建筑轻型钢结构的施工安装技术
现实中设计 高层建筑框架结构 时， 往往容易忽视框架稳定分 证 工 程 质量 。 定时用到 的柱计算长度系数 ， 自应通过框架整体稳 定分析得出 ， 避免结构构件局部剪型高强度螺栓连 接 的技术条件》 和《 钢结构用高强度大六角头螺栓、 大六角头螺母、 垫 圈型式尺寸与技术条件》 的相 关规 定。高强螺栓拧紧分初拧、
较为广泛的应用 。与此 同时， 高层建筑轻型钢 结构安装技术也必 斜梁焊死 ， 致 使实际构造 与设计计 算简图不符 ， 造成 工程事故 。
保证钢结构的稳定性是一个十分重要 的问题 ， 在各种类型的 斜度 的过渡 。对接焊缝连接处 ， 若焊件的宽度或厚度不 同， 且在
般来说 ， 现今的钢结构都是按平面 体系来设计的， 例如桁 翼缘板焊接时控制妥 当， 使端板翘 曲变形， 造成端板 间接 触面不
施工技 术■
浅谈 高层建筑轻型钢 结构 的施 工安装技术
俞 则 封
（ 广 西景典钢 结构有 限公 司 ， 广西 南宁 ５ ３ ０ ０ ２ ２ ）
要 降 型钢 结构因其质 量好 、 造价低 、 自重轻、 施 工周期短、 可再利用 、 利润丰厚等优势 ， 在 高层建筑 中得到 了广泛的应用。本文主要就高层建
架和框 架。保证这些平面结构不致 出平面失稳， 需要从结构整体 吻合 ， 连接螺栓不得力 ， 从而满足不 了该节 点抗弯受拉、 抗剪等结 布置来解 决。亦 即设计必要的支撑构件 。换言之， 必须保证平 面 构性 能 。 结构构件的出平面稳定计算和结构布置相符合。 １ ． ２ 结构计算简图与框架结构的稳定计算 析， 只计 算框 架柱的稳定性 。在采用这种方法 时， 计算框架柱稳 才 能使柱稳定计算等效于框架稳定计算 。然而， 实际框架 多种 多 ｄ 、 拼接刚架梁柱时， 一定要按照相关规范的要求错开翼缘板 和腹 板的拼接接头 ， 避 免翼缘板和腹板的接头在 同一截面上 ， 保 ｅ 、 一定要在刚架梁柱构件受集中荷载处设置对应 的加劲肋 ，
浅谈钢结构工程施工质量控制要点
涂刷的构件表面不得有焊渣 、 油污、 水和毛刺等异物 ， 涂刷遍数和厚度 应符合设计要求。对涂装材料必须有合格证， 防火涂料涂装工程必须 由消防部位批准的施工单位施工。 ８ 彩 钢板 施工质 量控 制
装—焊接和焊接检验一防锈处理 、 、 涂装 编号一构件验收出厂。 在钢结 彩钢板工程是钢结构工程中另一重要部分。其施工质量的好坏 构制作中， 应根据钢结构制作工艺流程 ， 抓住关键工序进行质量控制 ， 直接影响钢结构工程的使用。目前彩钢板有很多种类。 但彩钢板施工 如控制关键零件的加工， 主要构件的工艺 、 ， 措施 所采用的加工设备 、 问题比较集 中， 彩板接缝 、 如： 彩板配件制作安装等节点处理不细 、 不 工艺装备等 。 可靠 ， 维护结构渗漏 ， 彩板观感质量不平整 、 、 变形 划伤、 污染现象等。 ４ 因此压型彩板安装质量控制主要包括 ： 压型彩板进场后， 要进行外观 在钢结构制作和安装工程工程中焊接工程是最重要的环节 ， 必 和合格证的检查，并复核与压型板施工安装有关钢构件的安装精度， 须重视焊接工程质量控制。目前 ， 钢结构在生产过程中大部分采用具 清除檩条的安装时的焊缝药皮和飞溅物，并涂刷防锈漆进行防腐处 自动埋弧焊机 ， 部分具备半 自动气体保护焊机， 个别部位采用手工施 理。彩板安装时， 要编制合理的安装工艺顺序等。 焊。焊接质量问题较多存在于手工焊缝 ， 这些问题有 ： 、 、 焊瘤 夹渣 气 结语 孔、 没焊透 、 咬边、 错边、 焊缝尺寸偏差大 、 不用引弧板 、 焊接变形不矫 随着钢结构在建筑业的广泛应用 、 钢结构建筑的大量涌现 ， 钢结 正、 飞溅物清理不净等。鉴于这种情况 ， 钢结构施焊前 ， 对焊条的合格 构施工技术人员必须加强学习有关钢结构工程的专业知识与管理内 证要进行检查， 按说明书要求使用， 焊工必须持证 亡 岗证 ， 焊缝表面不 容 ， 在钢结构工程施工过程中， 质量求生存、 以 切实作好钢结构工程中
浅谈钢结构建筑施工技术和管理
浅谈钢结构建筑施工技术和管理摘要：随着建筑审美理念的快速提升,我国建筑设计的水平也发生了明显的变化,各类建筑材料的应用也有了新的高度。
这种背景下,我国钢结构建筑出现了规模化的发展。
在钢结构建筑施工中,需要用到各种不同类型的钢结构部件。
作为一种常见的结构性材料,钢结构在建筑施工中应用较为广泛,因此,其施工技术也非常成熟,施工管理体系也非常规范。
但在实际施工中往往会存在施工技术应用不到位、施工管理不完善的现象,因此,论文针对上述问题,从钢结构建筑施工技术和管理的角度去正确认识钢结构建筑施工,为钢结构建筑施工的规范和质量提供理论支持。
关键词：钢结构建筑;施工技术;管理;1 引言钢结构与其他建筑材料相比是具有很多优势的，但其复杂的施工技术在实际应用中表现的问题较多，这使得钢结构施工技术成为建筑施工中的难点和要点。
当前，以钢结构为主要应用材料的建筑设计成为行业内普遍关注的重点，钢结构建筑技术有了普遍性的标准和规范。
2 钢结构在建筑施工中的优点2.1 强度方面当前，钢结构建筑在建筑工程中的比例较高，很多大型建筑都采用钢材料作为其结构主体，这种结构在建筑工程中的最大优势便是在于强度方面的表现，这在建筑工程中的优势是非常大的，钢结构在建筑工程中因强度高，非常适用于在地震频发的地带实施工程。
钢结构的强度决定了其应用的场景是十分广泛的，使用钢结构作为建筑的主体，能够有效地增强建筑的抗负载能力，大幅提升建筑的抗压能力，在抗地震方面的性能尤为显著，使用钢结构建筑是保障建筑稳定性和安全性的重要途径，这是钢结构建筑得到大规模应用的基本前提。
2.2 美观方面钢结构建筑相比于混凝土结构建筑而言，其设计的多样性是十分明显的，钢构的材质能够进行各种方案设计，这使得其组合性能更具优势。
通常，钢结构建筑的主体都是以钢材为主的，而各类钢材在硬度、形状上可以进行变化，这为建筑设计师构建建筑的外观提供了丰富的方案，进而为设计出更具美观、个性化的建筑外形提供了支持。

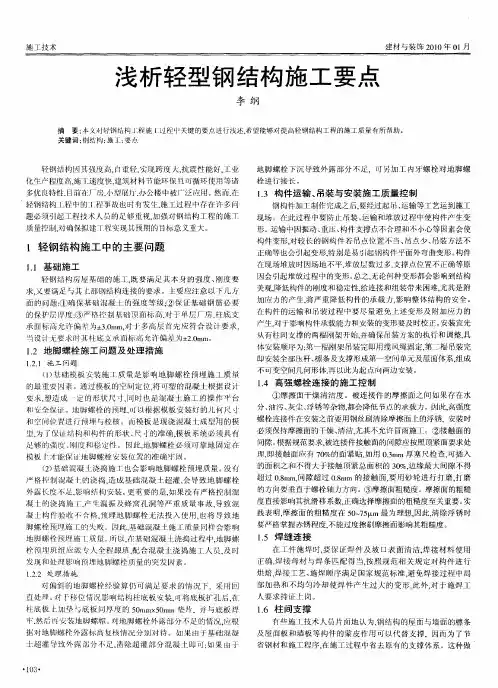

浅析轻型钢结构施工要点
