新建铁路西安至宝鸡客运专线路基接触网支柱基础
施工方案
编制:
复核:
审核:
中交二航局西宝客运专线第三项目经理
2012年2月

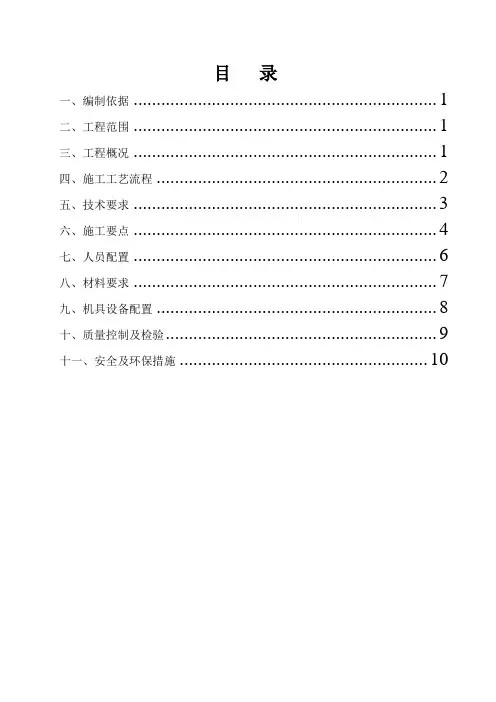

目录
一、编制依据 ................................................................................................................. - 1 -
二、工程范围 ................................................................................................................. - 1 -
三、工程概况 ................................................................................................................. - 1 -
四、施工工艺流程 ........................................................................................................ - 2 -
五、技术要求 ................................................................................................................. - 3 -
六、施工要点 ................................................................................................................ - 4 -
七、人员配置 ................................................................................................................. - 7 -
八、材料要求 ................................................................................................................. - 8 -
九、设备机具配置 ....................................................................................................... -10 -
十、质量控制及检验 .................................................................................................. - 11 -十一、安全及环保 ...................................................................................................... - 12 -
一.编制依据
(1)《客运专线铁路路基工程施工技术指南》
(2)《客运专线铁路路基工程施工质量验收暂行标准》
(3)《客运专线无砟轨道铁路工程施工技术指南》
(4)《客运专线无砟轨道铁路工程施工质量验收暂行标准》
(5)《铁路混凝土结构耐久性设计暂行规定》及局部修订条纹(6)《高速铁路电力牵引供电工程施工质量验收标准》TB10758-2010 J1154-2011
(7)《铁路综合接地系统》图号:通号(2009)9301
(8)《路基地段接触网基础通用图》图号:西宝客专施网通(路)-02
(9)《路基上无砟轨道CPIII临时基桩控制点设计图》图号:西宝客专施(轨)08
二.工程范围
适用于中交二航局西宝客专第三项目经理部DK608+431.66-DK638+000.00段内路基接触网支柱基础工程施工。
三.工程概况
西安至宝鸡铁路客运专线DK608+431.66-DK638+000.00段位于宝鸡市境内,沿途行经陈仓区钓渭镇、天王镇,磻溪镇,跨藩溪河,结合宝鸡市高新三期规划,线路并行于高新大道(正建)南侧约200m沿黄土台塬塬边引线,穿903m小村隧道,跨马尾河,从马营变电站及宝钛新建厂区(在建)北侧通过,跨清水河,结合宝鸡市城市规划,在旭光村北侧设宝鸡南站至本线终点。线路长度
29.57km。先架梁方向里程为:DK608+431.66-DK619+420.62,后架梁方向为;DK619+420.62-DK638+000;主要工程内容:桥梁22629.17延米/16座,路基6123.83延米/13个段落,隧道903延米/1座,站场一座。
西宝客运专线路基地段接触网基础有接触网H型钢柱基础、接触网钢管硬横跨基础及接触网下锚拉线基础三种。基础形式为钻孔灌注桩加承台基础。
接触网H型钢柱基础根据接触网H型钢柱底座法兰盘分为A、B、C三种规格,其基础相应做成JA、JB、JC三种规格,其中JA、JB基础均采用单桩承台结构,JC基础采用双桩承台结构。根据接触网H型钢柱的标准弯矩值,将JA、JB、JC基础荷载等级分为1、
2、3、4、5五种规格,具体如下:
a.接触网钢柱标准弯矩小于或等于80KNm时,选用基础荷载等级为1;
b.接触网钢柱标准弯矩大于80KNm小于或等于100KNm时,选用基础荷载等级为2;
c.接触网钢柱标准弯矩大于100KNm且小于或等于150KNm时,选用基础荷载等级为3;
d.接触网钢柱标准弯矩大于150KNm且小于或等于200KNm时,选用基础荷载等级为4;
e.接触网钢柱标准弯矩大于200KNm且小于或等于240 KNm时,选用荷载等级为5.
接触网硬横跨钢管柱基础采用单桩层台结构,适用于车站硬横跨度为15m-30m、30m-40m范围内支柱基础。
接触网拉线基础:当接触网组合张力为51KN时,下锚拉线基础
