实验一 典型环节的阶跃响应
典型环节与及其阶跃响应
实验一: 典型环节与及其阶跃响应一、实验目的1、掌握控制模拟实验的基本原理和一般方法。
2、掌握控制系统时域性能指标的测量方法。
二、实验仪器1、EL-AT-III 型自动控制系统实验箱一台2、计算机一台三、实验原理控制系统模拟实验采用复合网络法来模拟各种典型环节，即利用运算放大器不同的输入网络和反馈网络模拟各种典型环节，然后按照给定系统的结构图将这些模拟环节连接起来，便得到了相应的模拟系统。
再将输入信号加到模拟系统的输入端，并利用计算机等测量仪器，测量系统的输出，便可得到系统的动态响应曲线及性能指标。
若改变系统的参数，还可进一步分析研究参数对系统性能的影响。
四、实验内容构成下述典型一阶系统的模拟电路，并测量其阶跃响应1、比例环节的模拟电路及其传递函数G（S）= −R2/R12、惯性环节的模拟电路及其传递函数G（S）= −K/TS+1K=R2/R1T=R2C3、积分环节的模拟电路及传递函数G（S）=1/TST=RC4、微分环节的模拟电路及传递函数G（S）= −RCS5、比例+微分环节的模拟电路及传递函数G（S）= −K（TS+1）K=R2/R1T=R1C五、实验结果及分析（注：图中黄色为输入曲线、紫色为输出曲线）1、比例环节（1）模拟电路图：（2）响应曲线：2、惯性环节（1）模拟电路图：（2）响应曲线：（3）传递函数计算：实验值：X1=1029ms=1.029s=4TT=0.257sK=Y2/1000=2.017G(S)=-2.017/(0.257S+1) 理论值：G（S）=-2/(0.2S+1)结论：实验值与理论值相近。
3、积分环节（1）模拟电路图：（2）响应曲线：（3）传递函数计算：实验值：5000/(2110/2/2)=9.1G（S）=-9.1/S=-1/0.11S 理论值：G（S）=-1/0.1S结论：实验值与理论值相近。
4、微分环节（1）模拟电路图：（2）响应曲线：5、比例+微分环节（1）模拟电路图：（2）响应曲线：实验二：二阶系统阶跃响应一、实验目的1、研究二阶系统的特征参数，阻尼比ζ和无阻尼自然频率ωn 对系统动态性能的影响。

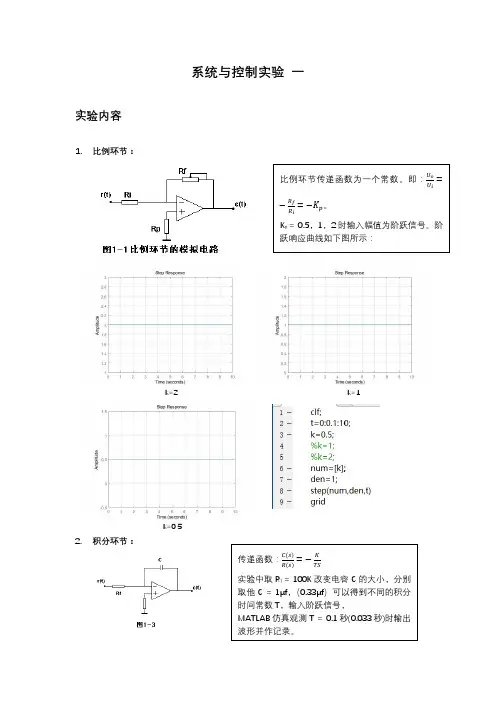

系统与控制实验一_典型环节的模拟研究及阶跃响应分析
系统与控制实验一实验内容1.比例环节：2.积分环节：比例环节传递函数为一个常数。
即：U oU i=−R fR i=−K p。
K p = 0.5，1，2时输入幅值为阶跃信号。
阶跃响应曲线如下图所示：k=2 k=1k=0.5传递函数：C(s)R(s)=−KTS实验中取R1 = 100K改变电容C的大小，分别取他C = 1μf，（0.33μf）可以得到不同的积分时间常数T，输入阶跃信号，MATLAB仿真观测T = 0.1秒(0.033秒)时输出波形并作记录。
保持num = [k] 不变，改变den = [T,0]，T 为积分环节的时间常数。
（T = RC，不妨取T = 0.1s，0.033s）3.惯性环节保持num = [k]不变，改变den = [T,1],T 为惯性环节的时间18常数。
（T = RC，不妨取T = 1s , 0.1s）这里时间长度t 可以适当调整，如t = 0:0.1:10; t=0:0.1:1。
（1）k=1，T=1，2时：显然，T=1 时曲线更陡峭，变化速度更快，更早达到饱和。
（2）T=1，k=1，2T=0.1 T=0.003传递函数：C(s)R(s)=−KTS+1式中：K = R2 /R1，T = R f C(1) 保持K = R f/R1 = 1不变，MATLAB仿真T =1秒，0.1秒（既R1 = 100K,C = 10μf，1μf ）时的输出波形。
(2) 保持T = R f C = 1s不变，仿真K = 1，2时的输出波形。
T=1 T=2K 为传递函数的分子系数向量，两张图阶跃响应的纵轴坐标随 k 改变做出相应变化4. 二阶振荡环节（1.）取R 1 = R 3 = 100K ，C 1 = C 2 = 1μf 即令：T = 0.1秒，调节R 2分别置阻尼比 ξ= 0.1，k=1 k=2 由一个惯性环节和一个积分环节相串联，再经过反向器引入单位负反馈而构成，由图可得： 传递函数C(s)R(s)=1R 1R 3C 1C 2S 2+R 1R 3R2C 2S +1令R 3 = R 1,C 2 = C 1C(s)R(s)=1T 2S 2+TS K+1T = R 1 C 1，K = R 2/ R 1，与二阶系统的标准形式作比较，得： ωn =1T=1/(R 1 C 1) ξ=1/(2k)=R 1/ (2R 2)同时改变C1和C2的大小 (C1 = C2),可以改变无阻尼自然频率的大小，改变R2的大小可改变ξ的大小0.5，1时观察输入同样幅度的阶跃或方波信号时间响应，读出并记录各ξ值时的超调量M p 和过渡过程时间t s (取σ=0.05)并绘制出ξ= 0.1,0.5,1三种情况时的波形➢ξ= 0.1超调量M p：0.73过渡过程时间t s：5.39 second➢ξ= 0.5超调量M p：0.16过渡过程时间t s：1.25 second➢ξ= 1超调量几乎为0；过渡过程时间1.02 second显然：随着阻尼比ξ的增大，超调量减小，过渡过程时间减小。
典型环节及其阶跃响应实验报告
典型环节及其阶跃响应实验报告实验报告：典型环节及其阶跃响应
摘要：
本实验旨在通过对典型环节的研究，探究环节对阶跃响应的影响。
通过实验数据的收集和分析，我们成功地建立了模型，并在此基础上进行了进一步探究。
实验操作：
1. 环节参数测量
本实验分别测量了三类环节的参数：惯性环节、比例环节和一阶惯性环节。
在测量期间，我们对示波器进行了正确连接，以确保实验数据的准确性。
2. 阶跃响应测试
我们在实验中使用了脉冲信号作为输入，并记录了系统的阶跃
响应。
3. 数据分析
我们使用MATLAB软件对实验数据进行了分析，并绘制了相
应的图表。
通过对图表的观察，我们可以清晰地看到各个环节对
系统响应的影响。
结果与讨论：
通过对典型环节的实验研究，我们得出了以下结论：
1. 惯性环节会显著影响系统的阶跃响应。
惯性越大，系统的响
应越迟缓，稳态误差也增加。
2. 比例环节是最简单的环节，但是其特性并不适合所有的系统。
在一些情况下，比例环节的加入会加剧系统的振荡。
3. 一阶惯性环节的响应相对较为平滑，且稳态误差也较小。
但是在某些情况下，一阶惯性环节的响应速度可能会比较慢。
结论：
本实验成功研究了典型环节对阶跃响应的影响。
我们成功地建立了模型，并通过对实验数据的分析，得出了较为准确的结论。
我们相信，这些研究成果将会对相关学科的研究和开发产生积极的推动作用。
《自动控制》一二阶典型环节阶跃响应实验分析报告
自动控制原理实验分析报告姓名：学号：班级：一、典型一阶系统的模拟实验：1.比例环节（P) 阶跃相应曲线。
传递函数：G(S)=-R2/R1=K说明：K为比例系数（1）R1=100KΩ，R2=100KΩ；特征参数实际值：K=-1.（2）（2）R1=100KΩ，R2=200KΩ；即K=-2.〖分析〗：经软件仿真，比例环节中的输出为常数比例增益K；比例环节的特性参数也为K，表征比例环节的输出量能够无失真、无滞后地按比例复现输入量。
2、惯性环节（T) 阶跃相应曲线及其分析。
传递函数：G(S)=-K/(TS+l) K=R2/R1 , T=R2C说明：特征参数为比例增益K和惯性时间常数T。
（1）、R2=R1=100KΩ , C=1µF；特征参数实际值：K=-1，T=0.1。
（2）、R2=R1=100KΩ , C=0.1µF；特征参数实际值：K=-1，T=0.01。
〖分析〗：惯性环节的阶跃相应是非周期的指数函数，当t=T时，输出量为0.632K，当t=3～4T时，输出量才接近稳态值。
比例增益K表征环节输出的放大能力，惯性时间常数T表征环节惯性的大小，T越大表示惯性越大，延迟的时间越长，反之亦然。
传递函数：G(S)= -l/TS ，T=RC说明：特征参数为积分时间常数T。
（1）、R=100KΩ , C=1µF；特征参数实际值：T=0.1。
（2）R=100KΩ , C=0.1µF；特征参数实际值：T=0.01。
〖分析〗：只要有一个恒定输入量作用于积分环节，其输出量就与时间成正比地无限增加，当t=T时，输出量等于输入信号的幅值大小。
积分时间常数T表征环节积累速率的快慢，T越大表示积分能力越强，反之亦然。
4、比例积分环节（PI) 阶跃相应曲线及其分析。
传递函数：G(S)=K( l+l/TS) K=-R2/R1, T=R2C说明：特征参数为比例增益K和积分时间常数T。
（1）、R2=R1=100KΩ , C=1µF；特征参数实际值：K=-1，T=0.1。
《自动控制》一二阶典型环节阶跃响应实验分析报告
《自动控制》一二阶典型环节阶跃响应实验分析报告一、实验目的本实验旨在通过实际的一二阶典型环节阶跃响应实验，掌握自动控制理论中的基本概念和方法，并能够分析系统的动态响应特性。
二、实验原理1.一阶惯性环节：一阶惯性环节是工程实际中常见的系统模型，其传递函数为G(s)=K/(Ts+1)，其中K为传递函数的增益，T为时间常数。
2.二阶惯性环节：二阶惯性环节是另一类常见的系统模型，其传递函数为G(s)=K/((Ts+1)(αTs+1))，其中K为传递函数的增益，T为时间常数，α为阻尼系数。
3.阶跃响应：阶跃响应是指给定一个单位阶跃输入，观察系统的输出过程。
根据系统的阶数不同，其响应形式也不同。
实验仪器：电动力控制实验台，控制箱，计算机等。
三、实验步骤1.将实验台上的一阶惯性环节模型接入控制箱和计算机，并调整增益和时间常数的初始值。
2.发送一个单位阶跃信号给控制器，观察实验台上的输出响应，并记录时间和输出值。
3.根据记录的数据，绘制一阶惯性环节的阶跃响应图像。
4.类似地，将实验台上的二阶惯性环节模型接入控制箱和计算机，并调整增益、时间常数和阻尼系数的初始值。
5.发送一个单位阶跃信号给控制器，观察实验台上的输出响应，并记录时间和输出值。
6.根据记录的数据，绘制二阶惯性环节的阶跃响应图像。
四、实验结果与分析1.一阶惯性环节的阶跃响应图像如下：（在此插入阶跃响应图像）根据图像可以看出，随着时间的增加，输出逐渐趋于稳定。
根据实验数据，可以计算出一阶惯性环节的增益K和时间常数T的估计值。
2.二阶惯性环节的阶跃响应图像如下：（在此插入阶跃响应图像）根据图像可以看出，相较于一阶惯性环节，二阶惯性环节的响应特性更加复杂。
根据实验数据，可以计算出二阶惯性环节的增益K、时间常数T和阻尼系数α的估计值。
五、实验结论通过本实验，我们成功地进行了一二阶典型环节阶跃响应实验，并获得了实际的响应数据。
通过对实验数据的分析，我们得到了一阶惯性环节和二阶惯性环节的估计参数值。
实验一 典型环节及其阶跃响应
实验一典型环节及其阶跃响应
概述：
在控制系统中，典型环节是指能够用数学模型描述的一类基本功能模块，包括比例环节、积分环节和微分环节等。
它们在工程中应用十分广泛，可用于控制系统的建模和分析。
本文将介绍比例环节、积分环节和微分环节的定义及其阶跃响应。
一、比例环节
比例环节是指将输入信号按一定比例进行放大或缩小的环节。
用数学式子表示为y=kx，其中k为比例常数，x为输入信号，y为输出信号。
比例环节的作用是调整输入信号与输出信号之间的比例关系。
比例环节的阶跃响应：在阶跃信号的作用下，比例环节的输出将按比例变化。
阶跃信
号是指输入信号在某一时刻瞬间从0跳变到一个确定的值。
对比例环节而言，其阶跃响应
可以表示为：
$$
y(t)=K_{p} u(t)
$$
其中，$K_{p}$为比例放大的增益，$u(t)$为阶跃函数。
二、积分环节
总结：
比例环节、积分环节和微分环节是控制系统中常用的三种典型环节。
它们可以按照不
同的方法进行组合和调整，形成复杂的系统结构，实现对输入信号的更为精细的控制。
在
实际应用中，需要针对具体问题进行具体分析，选择合适的环节组合方案，以实现最佳的
控制效果。
自动控制原理实验典型环节及其阶跃响应,二阶系统阶跃
实验一、典型环节及其阶跃响应实验目的1、学习构成典型环节的模拟电路，了解电路参数对环节特性的影响。
2、学习典型环节阶跃响应的测量方法，并学会由阶跃响应曲线计算典型环节的传递函数。
实验内容构成下述典型环节的模拟电路，并测量其阶跃响应。
比例环节的模拟电路及其传递函数示图2-1。
G(S)=-R2/R1惯性环节的模拟电路及其传递函数示图2-2。
G(S)=-K/TS+1 K=R2/R1 ,T=R2*C积分环节的模拟电路及其传递函数示图2-3。
G(S)=1/TS T=RC微分环节的模拟电路及其传递函数示图2-4。
G(S)=-RCS比例加微分环节的模拟电路及其传递函数示图2-5。
G(S)=-K(TS+1) K=R2/R1 T=R2C比例加积分环节的模拟电路及其传递函数示图2-6。
G(S)=K(1+1/TS) K=R2/R1,T=R2C软件使用1、打开实验课题菜单，选中实验课题。
2、在课题参数窗口中，填写相应AD，DA或其它参数。
3、选确认键执行实验操作，选取消键重新设置参数。
实验步骤1、连接被测量典型环节的模拟电路及D/A、A/D连接，检查无误后接通电源。
2、启动应用程序，设置T和N。
参考值：T=0.05秒,N=200。
3、观测计算机屏幕示出的响应曲线及数据记录波形及数据(由实验报告确定)。
实验报告1、画出惯性环节、积分环节、比例加微分环节的模拟电路图，用坐标纸画出所有记录的惯性环节、积分环节、比例加微分环节的响应曲线。
2、由阶跃响应曲线计算出惯性环节、积分环节的传递函数，并与由电路计算的结果相比较。
实验二二阶系统阶跃响应一、实验目的1、研究二阶系统的特征参数，阻尼比ζ和无阻尼自然频ωn 对系统动态性能的影响，定量分析ζ和ωn与最大超调量Mp和调节时间 ts 之间的关系。
2、进一步学习实验仪器的使用方法。
3、学会根据系统阶跃响应曲线确定传递函数。
二、实验原理及电路典型二阶系统的闭环传递函数为其中ζ和ωn对系统的动态品质有决定的影响。
典型环节及其阶跃响应分析实验报告
实验一典型环节及其阶跃响应分析
一、实验目的：
1．熟悉MATLAB桌面和命令窗口，初步了解MATLAB软件的使用方法。
2．通过观察典型环节在单位阶跃信号作用下的动态特性，加深对各典型环节响应曲线的理解。
3．定性了解各参数变化对典型环节动态特性的影响。
二、实验内容：
按下列各典型环节的传递函数，观察并记录其单位阶跃响应波形。
3积分环节
方框图：
传递函数：
阶跃响应：
利用MATLAB软件，编写程序画出传递函数分别是 的单位阶跃响应。
4比例+积分环节
方框图：
传递函数：
阶跃响应：
利用MATLAB软件，编写程序画出传递函数分别是 的单位阶跃响应。
5比例+微分环节
方框图：
传递函数：
阶跃响应：
利用MATLAB软件，编写程序画出传递函数分别是 的单位阶跃响应。
实验预习评分：
二、实验原始（数据）记录
实验时间：年月日（星期第节）
实验同组人：
1.比例环节。
传递函数： ，单位阶跃响应数学表达式：Uo(t) = K。
当 时，阶跃响应曲线
当 时，阶跃响应曲线
2.惯性环节。
传递函数： ，单位阶跃响应数学表达式：
当 时，阶跃响应曲线
当 时，阶跃响应曲线
3.积分环节
传递函数： ，单位阶跃响应数学表达式:
（疑问）分析等项目。
主要实验步骤：1、分别列出五个典型环节（比例环节、惯性环节、积分环节、比例积分
环节、比例微分环节）的方框图、传递函数、阶跃响应曲线。
2、观察并记录其单位阶跃响应的波形。
3、使用MATLAB绘制出波形曲线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一典型环节的阶跃响应
一、实验目的
1、熟悉各种典型环节的阶跃响应曲线，掌握用模拟电路求取典型环节阶跃响应的方法。
2、了解参数变化对典型环节阶跃响应的影响，并学会由阶跃响应曲线求取典型环节的传递函数的方法。
二、实验仪器
1、自动控制原理实验箱一台
2、计算机一台
三、实验原理
利用运算放大器不同的输入网络和反馈网络模拟各种典型环节，将输入信号加到典型环节的输入端，利用示波器或计算机等测量仪器，测量系统的输出，得到环节的动态响应曲线。
若改变系统的参数，还可进一步分析研究参数对系统性能的影响。
四、实验内容
搭建下述各典型环节的模拟电路，用实验软件求取其单位阶跃响应曲线，并测量相关参数。
（给出的电阻电容值仅供参考，可根据实验箱情况灵活调整。
）
1、比例环节
2、惯性环节
3、积分环节
1）R1=R2=100K
2）R1= 100K ，R2=200K
1）R1=R2=100K，C=1uf
2）R1= 100K ，R2=200K，C=1uf
1）R =100K，C=1uf
2）R =200K，C=1uf
4、微分环节
5、比例微分环节
6、比例积分环节
五、实验报告要求
1、实验前根据各环节的模拟电路求出传递函数，熟悉各典型环节的阶跃响应曲线及其特征。
2、记录各典型环节的阶跃响应曲线，每个环节至少应该记录不同参数的两条响应曲线。
具体电阻电容值可根据实验箱情况灵活调整。
4、根据实验得到的响应曲线，计算比例环节、惯性环节、积分环节、比例积分环节的传递函数，并与由模拟电路得到的传递函数进行比较。
5、实验中存在的问题分析、讨论或建议。
1） R 1=R 2=100K ，C=1uf
2） R 1= 100K ，R 2=200K ，C=1uf
1） R =100K ，C=1uf ，C 1=0.01 uf
2） R =200K ，C=1uf ，C 1=0.01 uf
1） R 1=R 2=100K ，C=1uf
2） R 1= 100K ，R 2=200K ，C=1uf。
