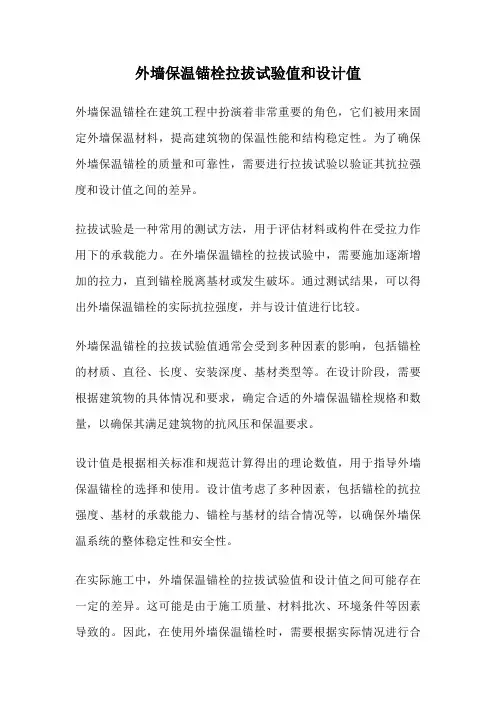

外墙保温锚栓拉拔试验值和设计值
外墙保温锚栓在建筑工程中扮演着非常重要的角色，它们被用来固定外墙保温材料，提高建筑物的保温性能和结构稳定性。
为了确保外墙保温锚栓的质量和可靠性，需要进行拉拔试验以验证其抗拉强度和设计值之间的差异。
拉拔试验是一种常用的测试方法，用于评估材料或构件在受拉力作用下的承载能力。
在外墙保温锚栓的拉拔试验中，需要施加逐渐增加的拉力，直到锚栓脱离基材或发生破坏。
通过测试结果，可以得出外墙保温锚栓的实际抗拉强度，并与设计值进行比较。
外墙保温锚栓的拉拔试验值通常会受到多种因素的影响，包括锚栓的材质、直径、长度、安装深度、基材类型等。
在设计阶段，需要根据建筑物的具体情况和要求，确定合适的外墙保温锚栓规格和数量，以确保其满足建筑物的抗风压和保温要求。
设计值是根据相关标准和规范计算得出的理论数值，用于指导外墙保温锚栓的选择和使用。
设计值考虑了多种因素，包括锚栓的抗拉强度、基材的承载能力、锚栓与基材的结合情况等，以确保外墙保温系统的整体稳定性和安全性。
在实际施工中，外墙保温锚栓的拉拔试验值和设计值之间可能存在一定的差异。
这可能是由于施工质量、材料批次、环境条件等因素导致的。
因此，在使用外墙保温锚栓时，需要根据实际情况进行合
理的选择和施工，并定期进行检测和维护，以确保外墙保温系统的长期稳定性和可靠性。
总的来说，外墙保温锚栓的拉拔试验值和设计值是建筑工程中非常重要的参数，对于保障建筑物的安全性和保温性能起着至关重要的作用。
通过科学合理的设计和施工，可以有效提高外墙保温锚栓的使用效果，确保建筑物的长期稳定性和安全性。
外墙保温板的粘结方式及施工方法与现场拉拔试验
外墙保温板的粘结方式及施工方法与现场拉拔试验【摘要】近年来，随着我国经济的不断发展，我国的建筑行业也进入到了快速发展的时期，有效推动了我国经济的进一步发展。
建筑行业一直以来都是一个高耗能的行业，在全球资源紧缺的背景下，建筑节能成为各国政府都十分关注的问题。
本文将首先分析外墙外保温系统，然后说明外墙保温板的粘结方式和施工方法，并阐述现场拉拔试验的重要性，希望能对有关人士有所帮助。
标签外保温系统；粘结方式；施工方法；拉拔试验我国节能工作的一个重点就是建筑节能，外墙保温成为进行建筑节能的一个关键环节。
近年来，外墙外保温系统采用了一些新的工艺，尤其近年来新兴了许多新型保温材料，因而在施工工艺及检测方法方面还存在一定的问题，而在外墙保温工程质量问题当中，保温层从基层墙体脱落是一个非常严重的安全问题。
一、概论外墙外保温系统所谓的外墙外保温系统就是指由相应的保护层、保温层、固定材料（胶粘剂、锚固件等）所构成并适用于安装在建筑墙外表面的非承重保温构造总称。
保温层通常是由相应的保温材料构成，在外保温系统当中起保温作用。
保护层为饰面层和抹面层的统称，保温板的粘结强度指保温板同基层的粘结强度。
现阶段常见的外保温材料有：XPS，也就是挤塑聚苯乙烯泡沫塑料板，通常叫做挤塑板；EPS，也就是模塑聚苯乙烯泡沫塑料板，通常叫做模塑板；胶粉颗粒保温浆料以及近年来兴起的酚醛板和岩棉板等。
外保温系统通常为：聚苯板薄抹灰外墙外保温系统；胶粉EPS颗粒保温浆料外墙外保温系统；机械固定聚苯板钢丝网架外墙外保温系统；聚苯板现浇混凝土外墙外保温系统；聚苯钢丝网架板现浇混凝土外墙外保温系统。
二、外墙保温板的粘结方式和施工方法（一）外墙保温板的粘结方式把保温板粘贴在已经处理好并验收合格的外墙基层表面上，之后再在保温板的表面上抹上相应的抗裂砂浆，与此同时铺设一定的增强网，之后再做建筑做外饰面层。
另外，为了增强胶粘剂的粘性，应在基层墙面上预先涂刷一遍界面砂浆。
外墙外保温系统粘结强度试验课件
ignore the following content as it is dummy text.
This is definitely some dummy
90
text.
The text here is meaningless as it
is used to fill this slide.
Here comes your footer
Page 15
Enter your title here
Enter your subtitle here Enter your title here
This is a dummy text. Please ignore the following content as it is dummy text. This is definitely some dummy text. The text here is meaningless as it is used to fill this slide.
如图所示：
Here comes your footer
Page 9
检测步骤
一：粘贴
1、在现场施工人员的配合下，采用探针探测等方式确定胶点位置 2、将标准块粘贴范围内的保温板材外表面污渍清除并保持干燥 3、按比例调配胶粘剂，均匀涂布与标准块表面后粘贴至选好胶点处 4、在胶粘剂固化过程中，避免淋雨、触动标准块
Page 17
Enter your title here
Enter your subtitle here
This is a dummy text. Please ignore the following content as it is dummy text.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
外墙外保温现场拉拔试验
一、苯板拉拔
按照《建筑节能工程施工质量验收规范》GB50411-2007标准第四章墙体节能工程及【条文】4.2.7中第2条的要求。
保温板材与基层及各构造层的粘结或连接必须牢固，粘结强度和连接方式应符合设计要求，保温板材与基层的粘结强度应作现场拉拔试验。
根据《建筑节能工程施工质量验收规范》宣贯辅导教材中条文4.2.7中要点说明，现场拉拔试验可采用相关标准规定的方法，如《外墙外保温工程技术规程》JGJ-2004或其他地方标准以上的标准规定的方法。
现场拉拔试验的目的是检验粘结强度是否能够满足保温层粘结牢固的要求，当设计给出粘结强度时，应遵守设计要求；当设计无要求时可遵照JGJ144-2004的规定，其粘结强度不应小于0.1MPa。
遵照《外墙外保温工程技术规程》JGJ144-2004第四章性能要求。
【条文】4.0.4 EPS板现浇砼外墙外保温系统应按本规程附录B第B.2节规定做现场粘结强度检验。
【条文】4.0.5 EPS板现浇砼外墙外保温系统强度不得小于0.1MPa，并且破坏部位应位于EPS板内。
按规程JGJ144-2004附录B现场试验方法的要求。
B.2.1 砼现浇后应养护28d。
B.2.2 测点选取，共测9点。
B.2.3 试验方法应按现行行业标准《建筑工程饰面砖粘结强度检验标准》（JGJ110）规定进行试验。
试样尺寸应为100mm×100mm断缝应从EPS板表面切割至基层表面。
二、外墙外保温粘结饰面砖的现场拉拔
按照《建筑节能施工质量验收规范》标准【条文】4.2.10以及【条文】4.2.10中第二条的要求。
墙体节能的饰面层的基层及面层施工应符合设计和《建筑装饰装修工程质量验收规程》GB50210的要求。
外墙外保温工程不易采用粘贴饰面砖做饰面层，当一定要采用时，其安全性和耐久性必须符合设计要求，饰面砖应做粘结强度拉拔试验，试验结果应符合有关标准的规定。
根据《建筑节能工程施工质量验收规范》宣贯辅导教材中【条文】4.2.10要点说明，对于饰面砖粘结强度应进行粘结强度拉拔试验，拉拔试验应遵照《饰面砖粘结强度检验规程》JGJ110的规定进行试验，试验结果应符合设计和有关标准的规定。
遵照《建筑装饰装修工程质量验收规范》GB50210-2001中第八章【条文】8.1.7外墙饰面粘贴前和施工过程中均应在相同基层上做样板件，并对样板件的饰面砖粘结强度进行检验，其检验方法和结果判定应符合《建筑工程饰面砖粘结强度检验标准》（JGJ110）的规定。
其中，JGJ110第3章基本规定：
【条文】3.0.2 试样规格应为95mm×45mm或40mm×40mm。
【条文】3.0.3.1 同类墙体，每组检测3个。
JGJ110第4章检测方法：
【条文】4.0.2.1 断缝应在粘结强度检验前2d至3d进行切割。
【条文】4.0.2.2 断缝应从饰面砖表面切割至基体表面，深度应一致。
JGJ110第六章粘结强度
【条文】6.0.1 在建筑外墙上镶贴的有关饰面砖，其粘结强度应同时符合以下两项指标时可定为合格。
⑴每组试样平均粘结强度不应小于0.40MPa。
⑵每组可有一个试样的粘结强度小于0.40MPa，但不应小于0.30MPa。
当两项指标均不符合要求是，其粘结强度应定为不合格。
【条文】6.0.2 与预制件一次成型的外墙板饰面砖，其粘结强度同时符合以下两项指标时可定为合格。
⑴每组试样平均粘结强度不应小于0.60MPa。
⑵每组可有一个试样的粘结强度小于0.60MPa，但不应小于0.40MPa。
当两项指标均不符合要求是，其粘结强度应定为不合格。
由以上标准要求可以看出，在做外墙外保温现场拉拔试验的时候，保温板材与基层的粘结强度可直接做工程墙试验，但是对于外墙外保温粘贴饰面砖的拉拔试验，必须预先做出样板件，而不能直接做工程墙试验。
