CATIA草图功能详解
认识CATIA的草图绘制功能
资料二CATIA V5 R21 草图绘制一、CA TIA草图命令汇总二、CA TIA草图绘制一般步骤1、从菜单栏中点击“插入”→“草图编辑器”→“草图/定位草图”之后选择需要创建的草图面（如零件的某个面或参考面）即可进行草图的绘制。
提示：当选择定位草图后，会弹出如下窗口，可以更清楚地设置草图创建的情况（窗口中参考与原点类型选择可以多尝试）2、（推荐）选择需要创建草图的面，然后点击工具条中图标，之后便会进入到草图工作界面。
三、CA TIA 绘图CA TIA的草图界面与一般软件绘图无异，以下仅列举一些可以帮助构建草图的命令。
1、变换命令组的使用该命令组下共有命令6个，分别为：镜像、对称、平移、旋转、缩放、偏移。
其中：镜像命令先选择镜像对象再选择轴即可；对称命令在草图界面中与镜像类似，但对称后原对象会删除；平移、旋转和缩放命令主要是对线框进行移动、旋转或按比例缩放；偏移命令可以对线框按一定距离进行偏移，与平移类似。
2、重新限定组命令的使用该命令组下共有命令5个，分别为：修剪、断开、快速修剪、封闭弧、补充。
其中：修剪与快速修剪，推荐使用快速修剪命令。
步骤：点选命令（需要修得的太多时可以双击该命令，之后可以连续修剪）找到需要修建的线单击左键即可封闭弧命令为补充圆弧缺失的部分，而补充命令为补充圆弧缺失的部分并删除现有部分。
3、3D几何投影组命令的使用该命令下共有命令3个，分别为：投影3D元素、与3D元素相交、投影3D轮廓边线。
可实现对实体边界进行投影及创建的边线与其他草图轮廓相交。
三、CA TIA尺寸约束的创建1、自动创建约束（不推荐）。
草图模式下，从工具条中找到图标或者菜单栏中点击“插入”，之后在下拉菜单中依次点击“约束”→“约束创建”→“自动约束”。
2、手动创建约束草图模式下，从工具条中找到图标并点击，之后选取需要标注的线框即可，左键确定。
也可以从菜单栏中依次点击：插入→约束→约束创建→约束。
特别提示：①若要一次性约束多个元素，可以双击图标，之后标记时便可以连续标记。

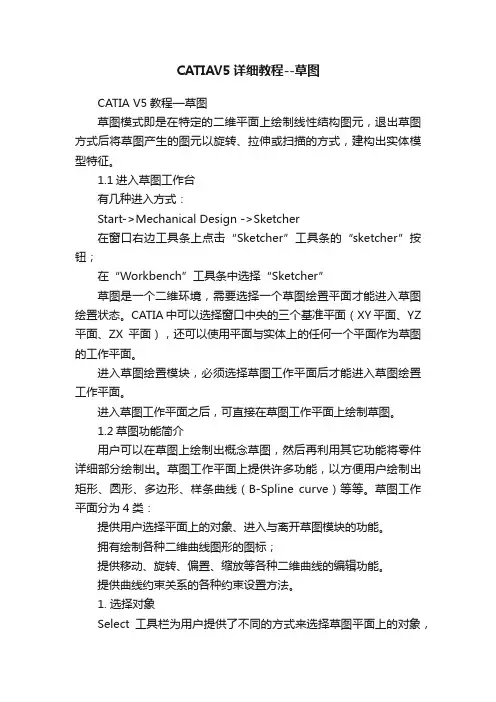

CATIAV5详细教程--草图
CATIAV5详细教程--草图CATIA V5教程—草图草图模式即是在特定的二维平面上绘制线性结构图元，退出草图方式后将草图产生的图元以旋转、拉伸或扫描的方式，建构出实体模型特征。
1.1进入草图工作台有几种进入方式：Start->Mechanical Design ->Sketcher在窗口右边工具条上点击“Sketcher”工具条的“sketcher”按钮；在“Workbench”工具条中选择“Sketcher”草图是一个二维环境，需要选择一个草图绘置平面才能进入草图绘置状态。
CATIA中可以选择窗口中央的三个基准平面（XY平面、YZ 平面、ZX平面），还可以使用平面与实体上的任何一个平面作为草图的工作平面。
进入草图绘置模块，必须选择草图工作平面后才能进入草图绘置工作平面。
进入草图工作平面之后，可直接在草图工作平面上绘制草图。
1.2草图功能简介用户可以在草图上绘制出概念草图，然后再利用其它功能将零件详细部分绘制出。
草图工作平面上提供许多功能，以方便用户绘制出矩形、圆形、多边形、样条曲线（B-Spline curve）等等。
草图工作平面分为4类：提供用户选择平面上的对象、进入与离开草图模块的功能。
拥有绘制各种二维曲线图形的图标；提供移动、旋转、偏置、缩放等各种二维曲线的编辑功能。
提供曲线约束关系的各种约束设置方法。
1. 选择对象Select工具栏为用户提供了不同的方式来选择草图平面上的对象，有Select（选择）、SelectTrap（挑选式选择）、Intersecting Trap（交集式选择）、PolygonTrap（多边形框式选择）与Paint Stroke Selection（绘图交集式选择）5种。
（1）选择Select系统默认的选择方式，用户以鼠标的左键点击选择单个对象，可以用Ctrl+点击鼠标左键的方式多选对象，还可以用鼠标左键拉出选择框。
（2）S elect Trap（挑选式选择）只有完全在选择框中的物体才能被选择到。

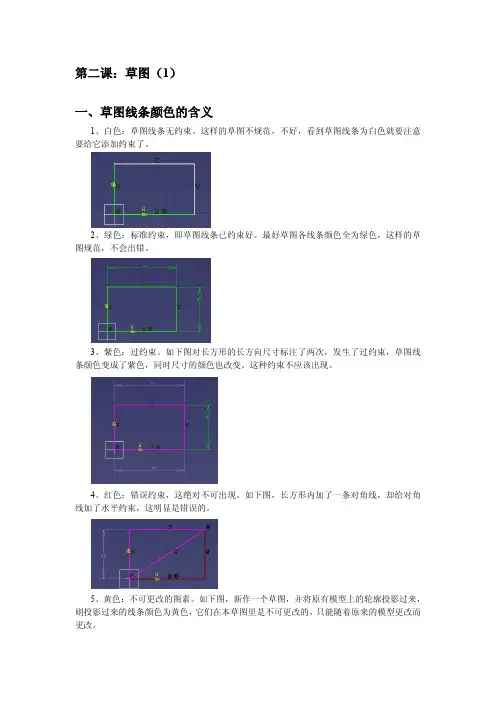

(仅供参考)CATIA草图功能详解
第二课：草图（1）一、草图线条颜色的含义1、白色：草图线条无约束。
这样的草图不规范，不好，看到草图线条为白色就要注意要给它添加约束了。
2、绿色：标准约束，即草图线条已约束好。
最好草图各线条颜色全为绿色，这样的草图规范，不会出错。
3、紫色：过约束。
如下图对长方形的长方向尺寸标注了两次，发生了过约束，草图线条颜色变成了紫色，同时尺寸的颜色也改变。
这种约束不应该出现。
4、红色：错误约束，这绝对不可出现。
如下图，长方形内加了一条对角线，却给对角线加了水平约束，这明显是错误的。
5、黄色：不可更改的图素。
如下图，新作一个草图，并将原有模型上的轮廓投影过来，则投影过来的线条颜色为黄色，它们在本草图里是不可更改的，只能随着原来的模型更改而更改。
二、草图工作台里主要使用的工具条注意这些工具条里的工具图标，单击时只能用一次，双击时可连续使用，连续使用结束时再单击相应工具图标即可退出。
1、“草图工具”（1）第一个图标为“网格”，现为关闭状态，点击打开它时屏幕上会显示出坐标格便于绘图参考。
网格两线间相距尺寸一般为10mm，也可以通过设定改变间距大小，方法是：“工具——选项——机械设计——草图编辑器——网格”，从中可以改变间距大小，也可以选中“允许变形”项，将H、V两方向的间距设置成不同数字。
（2）第二个图标为“点对齐”，打开它时绘草图，鼠标将每10mm一步地跳动，自由作图时可关闭此按钮。
（3）第三个图标为“构造/标准元素”，即在标准图线和辅助图线间切换。
对于构造元素即辅助图线，它显示为虚线样：注意：草图里标准元素显示为实线，构造元素显示为虚线，此虚线不是实体里表示看不见的轮廓的那种线，在草图里它是作为辅助线使用。
除实线、虚线外，草图里还有个“轴”（第七个图标），它用点划线表示，注意它和构造线的区别。
特别注意：在CATIA里，实线和构造线可以相互转换，它们还都可以转换成轴线，但轴线不能转换成实线或构造线。
区别：在SW里构造线都是点划线。

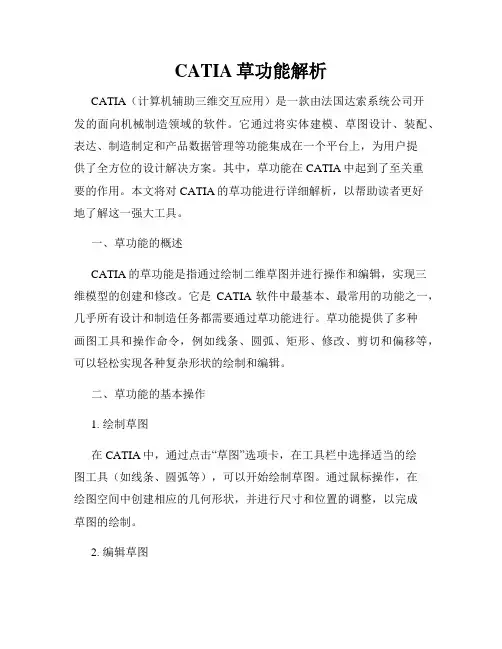

CATIA草功能解析
CATIA草功能解析CATIA（计算机辅助三维交互应用）是一款由法国达索系统公司开发的面向机械制造领域的软件。
它通过将实体建模、草图设计、装配、表达、制造制定和产品数据管理等功能集成在一个平台上，为用户提供了全方位的设计解决方案。
其中，草功能在CATIA中起到了至关重要的作用。
本文将对CATIA的草功能进行详细解析，以帮助读者更好地了解这一强大工具。
一、草功能的概述CATIA的草功能是指通过绘制二维草图并进行操作和编辑，实现三维模型的创建和修改。
它是CATIA软件中最基本、最常用的功能之一，几乎所有设计和制造任务都需要通过草功能进行。
草功能提供了多种画图工具和操作命令，例如线条、圆弧、矩形、修改、剪切和偏移等，可以轻松实现各种复杂形状的绘制和编辑。
二、草功能的基本操作1. 绘制草图在CATIA中，通过点击“草图”选项卡，在工具栏中选择适当的绘图工具（如线条、圆弧等），可以开始绘制草图。
通过鼠标操作，在绘图空间中创建相应的几何形状，并进行尺寸和位置的调整，以完成草图的绘制。
2. 编辑草图在草图绘制完成后，用户可以对草图进行各种修改和编辑操作。
例如，可以添加、删除或修改草图中的线条、圆弧等元素；还可以调整草图中元素的位置、尺寸或方向，以满足设计要求。
3. 创建引用几何体为了更精确地绘制草图，CATIA提供了创建引用几何体的功能。
用户可以在草图中引用已经存在的几何体，并在其基础上进行绘制和编辑。
引用几何体可以是模型中已经存在的实体，也可以是其他草图中的元素。
4. 添加约束草图中的元素通常需要满足一定的几何关系，以确保设计的准确性和稳定性。
为此，CATIA提供了多种约束选项，例如平行、垂直、共线、等长等。
用户可以通过添加适当的约束，对草图中的元素进行限制，以满足设计要求。
三、草功能的高级应用除了基本的绘制和编辑功能外，CATIA的草功能还具有一些高级应用，使得设计师能够更高效地完成复杂的设计任务。
1. 草图操作的参数化CATIA允许用户对草图中的元素进行参数化，即为其赋予特定的数值或表达式。
第2章 CATIA草图设计讲解
2.3.7 将一般元素变成构造元素
CATIA中构造线为辅助线，构造线以虚线显示。草绘中的 直线、圆弧、样条线等元素都可以转化为构造元素。
一般元素
构造元素
2.4 草图的编辑
CATIA提供了元素操纵功能，可方便地旋转、 拉伸和移动元素。 1. 2. 3. 4. 直线的操纵 园的操纵 圆弧的操纵 样条曲线的操纵
2.2 草图工作台的设置
【工具】|【选项】|【机械设计】|【草图编辑器】
1.设置网格间距 勾选允许变形，设定网格大小 2.设置自动约束 绘制草图时，自动添加约束（包括几何 约束和尺寸约束）。绘制复杂图形时，有些 自动约束不符合设计意图，需慎重使用自动 约束功能。
3.草绘区快速调整 单击草图【工具】|【网格】命令，可以 控制草绘界面中网格的显示。当网格显示时， 如果看不到网格，或者网格太密，可以缩放 草绘区，如果想调整图形在草绘区的上下、 左右位置，可以移动草绘区。 草绘区的调整不会改变图形的实际大小和实 际空间位置，只为方便用户查看和操作图形。
在特征树中单击要删除的 约束，右击选择删除命令 (delete)，系统删除所选的 约束
2.8 草图范例
2.9 总结
草绘平面图是进行三维设计的基础，要想根据 设计要求创建三维模型，不论是规则的还是不 规则实体，首先利用草绘平面图的方式绘制相 应的剖面图，然后利用三维工具对平面图进行 操作而生成三维模型。本章重点介绍了草绘平 面的各种方法和技巧，以及草图的约束、转换 等。以后的各章应用本章所学草图绘制方法绘 制剖面图，还将补充一些草绘方法。要在不断 的实践和学习中积累经验。
单击【轮廓】工具栏上【椭圆】工具按钮右下黑色三角，就 可以展开二次曲线工具栏。该工具栏包括椭圆、抛物线、 双曲线、圆锥曲线四种二次曲线绘图工具，利用该工具可 以绘制出规则曲线。 1．绘制椭圆 2．绘制抛物线 3．绘制双曲线 4．绘制圆锥曲线
CATIA草图所有命令详解
第二章 CATIA V5 草绘功能目录1产品介绍.............................................................................................................................. 错误!未定义书签。
2图标功能介绍(基本概念、基本界面介绍) ............................................................................ 错误!未定义书签。
2.1用户界面图标........................................................................................................ 错误!未定义书签。
2.2轮廓创建（Profile） ............................................................................................. 错误!未定义书签。
2.3几何操作（Operation）........................................................................................ 错误!未定义书签。
2.4约束（Constraint） .............................................................................................. 错误!未定义书签。
2.4.1约束命令 ....................................................................................................... 错误!未定义书签。
CATIA草图绘制
3.4.4 转换
单击【操作】工具栏上的【镜像】工具按钮右下角黑色三角 ，展开【转换】工具栏，该工具栏包括镜像、对称、平 移、旋转、缩放和偏移6个转换工具，下面详细介绍各个 工具的使用方法。
1．镜像（Mirror） 2 ．对称（Symmetry） 3．平移（Translation） 4．旋转（Rotate） 5．缩放（Scan） 将通过【操作】工具栏，介绍草图轮廓线的修饰。草图 绘制过程中，经常要进行倒角、修剪、平移、旋转、镜 像等修饰工作，利用该工具栏，就能轻松完成草图的修 饰工作。
1-1
3.4.1 倒圆角
【角】工具，是通过对两条直线或曲线进行修剪，在两几何 元素之间生成与两几何元素相切的圆弧的修剪工具。
利用Catia V5进行机械设计的基础就是草图绘制，所有零件 的实体造型都是要从草图开始。用户先在草图工作台勾 勒出实体模型轮廓，然后再利用零件设计功能生产实体 。所以本章是零件设计的基础，在本章所学的草图绘制 功能，以后的章节中会反复使用。本章主要介绍如何在 Catia V5的草图工作平台上进行草图轮廓的绘制、约束和 修饰。本章最后将给出一个综合实例，讲解如何利用本 章草图功能绘制需要的轮廓图。
1-1
3.2.3 绘制圆和椭圆
通过【轮廓】工具栏上的【圆】工具按钮，可以绘制出圆和各种 圆弧轮廓线。单击圆工具按钮右下的黑色三角，展开的【圆】 工具栏。该工具栏包括7种圆和圆弧轮廓绘制工具，下面介绍 各种工具的使用方法。
1. 绘制圆（Circle） 2. 绘制三点圆（Three Point Circle ） 3. 绘制坐标圆（Circle Using Coordinates） 4．绘制三切圆（ T r i - tangent Circle ） 5. 绘制三点圆弧（Three Point Arc） 6. 绘制限制三点圆弧（Three Point Arc Starting with Limits） 7．绘制圆弧（Arc）
CATIA基础知识学习——草图编辑器
抛物线：需确定抛物线的焦点、顶点与两个端点。 操作步骤： ③
① ②
① ② ③ ④
选择抛物线的焦点； 选择抛物线的顶点； 选择抛物线的端点； 选择抛物线的端点。
④
CATIA V5 Training
二、绘制轮廓曲线
双曲线：需确定双曲线的焦点、中心、顶点与两个端点。 操作步骤： ④
① ② ③ ④ ⑤ 选择双曲线的焦点； 选择双曲线的中心点； 选择双曲线的顶点； 选择双曲线的端点； 选择双曲线的端点。
平行四边形：可以在草图上绘制任意放置的平行四边形. 操作步骤： ③ ② ① 长孔：在草图上绘制长孔,需要确定长孔的中心轴及孔上的一点. 操作步骤： ③ ① ②
① 鼠标左键单击草绘平面确定轴线起始点； ② 继续单击草绘平面确定轴线的终点； ③ 最后单击鼠标确认长孔上的任意点。 ① 鼠标左键单击草绘平面确定第一个点； ② 继续单击草绘平面确定另一个点； ③ 最后单击鼠标确认最后的对角点。
操作步骤b：根据半径及半径的夹角确定圆心位置
① ② ③
① 输入圆点半径; ② 输入半径的夹角. ③ 最后输入圆的半径值.
CATIA V5 Training
二、绘制轮廓曲线
三切线圆：在已有的三条线上生成与之相切的圆。 操作步骤： ①
① 选择已有的线; ② 选择已有的线; ③ 选择已有的线.
③ ②
三点圆弧：通过圆弧上的三点来确定一段圆弧。 操作步骤：
增加、插入与替换控制点 封闭样条线 相切与曲率控制
CATIA V5 Training
二、绘制轮廓曲线
2.5 桥接曲线（Connect） 桥接曲线：对已经存在的两条曲线进行光顺连接，连接 模式有三种：点连续、相切连续与曲率连续。 操作步骤： ①
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二课：草图（1）一、草图线条颜色的含义1、白色：草图线条无约束。
这样的草图不规范，不好，看到草图线条为白色就要注意要给它添加约束了。
2、绿色：标准约束，即草图线条已约束好。
最好草图各线条颜色全为绿色，这样的草图规范，不会出错。
3、紫色：过约束。
如下图对长方形的长方向尺寸标注了两次，发生了过约束，草图线条颜色变成了紫色，同时尺寸的颜色也改变。
这种约束不应该出现。
4、红色：错误约束，这绝对不可出现。
如下图，长方形内加了一条对角线，却给对角线加了水平约束，这明显是错误的。
5、黄色：不可更改的图素。
如下图，新作一个草图，并将原有模型上的轮廓投影过来，则投影过来的线条颜色为黄色，它们在本草图里是不可更改的，只能随着原来的模型更改而更改。
二、草图工作台里主要使用的工具条注意这些工具条里的工具图标，单击时只能用一次，双击时可连续使用，连续使用结束时再单击相应工具图标即可退出。
1、“草图工具”（1）第一个图标为“网格”，现为关闭状态，点击打开它时屏幕上会显示出坐标格便于绘图参考。
网格两线间相距尺寸一般为10mm，也可以通过设定改变间距大小，方法是：“工具——选项——机械设计——草图编辑器——网格”，从中可以改变间距大小，也可以选中“允许变形”项，将H、V两方向的间距设置成不同数字。
（2）第二个图标为“点对齐”，打开它时绘草图，鼠标将每10mm一步地跳动，自由作图时可关闭此按钮。
（3）第三个图标为“构造/标准元素”，即在标准图线和辅助图线间切换。
对于构造元素即辅助图线，它显示为虚线样：注意：草图里标准元素显示为实线，构造元素显示为虚线，此虚线不是实体里表示看不见的轮廓的那种线，在草图里它是作为辅助线使用。
除实线、虚线外，草图里还有个“轴”（第七个图标），它用点划线表示，注意它和构造线的区别。
特别注意：在CATIA里，实线和构造线可以相互转换，它们还都可以转换成轴线，但轴线不能转换成实线或构造线。
区别：在SW里构造线都是点划线。
（4）第四个图标为“几何约束”，相当重要，画草图时一定要将它打开，这样可以自动确定好多几何关系。
（5）第五个图标为“尺寸约束”。
2、“轮廓”工具条（1）第一个图标为“轮廓”，可一笔画出多条直线和圆弧，相当于AutoCAD里的多义线（或多段线，命令：PL），两者不同的是，多义线画完后是一个整体，而“轮廓”画完后又会分解成一段段的直线和圆弧，可分开编辑。
这里要注意的是，在画“轮廓”时“草图工具”工具条会有变化，注意学会下图中圆弧的画法。
（2）第二个图标为“矩形”，图标下有一个小三角形，打开后还有好多图标可选用：注意技巧：若要画一个对称矩形，直接选用第8个图标即可。
（3）第四个图标为“样条线”。
下图中两白色线条就是用“样条线”画出，而红色线，用的是样条“连接”方式将两条样条线连接起来。
若连接时线条切线方向反向，可通过右击线条，在弹出的即时菜单中选“连接.*对象——定义”单击第一曲线或第二曲线里的“反向方向”，连接曲线即可调整完毕。
3、“约束”工具条（1）第一个图标为“对话框中定义的约束”，要先选取图线，此图标才可使用。
使用时点击此图标，会弹出一个对话框，从中确定你所需要的约束。
（2）第二个图标为“约束”，特别注意用此约束工具时既可设置尺寸约束即标尺寸，还可添加几何约束，方法是右击鼠标从弹出的对话框中选择相应的约束。
实例如下：如图，先点，再选取两圆，现在缺省表示为标两圆间尺寸，不要单击以确定。
而是右击鼠标，弹出一即时菜单，从中选择“相切”，结果如下：这里要注意一个问题，如下图，当点击图标使圆和直线相切时，要注意选取的第一个几何元素是固定不动，第二个几何元素是移动的。
下图选取的第一个几何元素是圆，第二个是直线，相切后结果见右边图示。
平时脑子里习惯性地认为约束工具就是用来标尺寸的，忘记它还可以用来添加几何约束，这一点要多加注意。
CATIA里有好多地方都是这样使用工具，不象有的软件，图标工具只有一个用途，要多体会与使用。
在图标下还有个接触约束，可以直接叫两几何元素相切或同心。
同样，选取的第一个几何元素不动，第二个几何元素移动。
（3）第三个图标为“固联”。
通过固联，能将两个或更多个几何元素联成一个整体。
固联后的结果如下图，注意两图素间有一固联标志。
要解除固联关系，只需将固联标志删除即可。
“固联”图标下还有个“自动约束”，选择好要自动约束的对象后点击可以将它们各个及彼此之间的关系约束好。
如下图，草图里有两圆和一直线，彼此间还没有约束：点击“自动约束”，在“要约束的元素”里选取两圆和一直线，选中的图素显示为橙色点击“确定”，结果如下。
图中各圆的半径、直线的长度、各元素之间的间距等都已自动添加。
当然，自动约束的结果有时并不是我们所需要的，这得我们自己调整好。
（4）第四个图标为“对约束应用动画”。
要注意的每次只能约束一个尺寸，这里不再详讲。
（5）第五个图标为“编辑多重约束”。
“编辑多重约束”功能在大型设计里是常用的，大型设计时图形里有好多个尺寸，当一次要修改多个尺寸值时，可采用“编辑多重约束”将多个尺寸值一次修改完，不必在图形中一个地改尺寸。
如图，草图里有5个尺寸，现要将图中左边三个尺寸值修改。
进入草图，点击“编辑多重约束”，弹出“编辑多重约束”对话框，在框中将要修改的尺寸在框下方“当前值”栏里修改，修改完点击“确定”即成。
注意图中正修改的尺寸呈橙色，已修改完的尺寸呈天蓝色，末修改的尺寸呈绿色。
4、“操作”工具条“操作”工具条主要完成倒圆角、倒角、修剪、擦除、镜像、对称、移动、旋转、缩放、偏移、投影3D元素等，重点：投影3D元素。
（1）第一个图标为“圆角”。
倒圆角时注意选取相应“草图工具”工具条上的选项，确定好圆角半径和方位，回车确定即成。
（2）第二个图标为“倒角”。
这里要特别注意的是它和AutoCAD、SolidWorks等软件倒角操作的不同，如下图输入倒角距离为40，结果并不是从两线交点处开始两线各裁掉40，而是倒角口的尺寸是40。
一般人会在这里搞错。
（3）第三个图标为“修剪”。
这里要注意草图工具条上的两个选项：修剪所有元素、修剪第一个元素，具体情况具体应用。
“修剪”图标下还有几个图标，分别是断开、快速修剪、封闭弧、补充等。
对于快速修剪，要注意草图工具条上相应选项：断开及内擦除、断开及外擦除、断开并保留。
在这里要特别注意“断开并保留”选项，它的结果相当有用。
对于封闭弧，它可以将一个圆弧封闭成一个圆。
对于补充，它可以求出圆弧在360度范围内的剩余部分，即根据优弧求出其相应劣弧，根据劣弧求出其相应优弧。
（4）第四个图标为镜像。
镜像轴可以是轴线，也可以是实线，还可以是辅助线。
镜像图素的选取有框选和多选等几种。
方法一，框选：如下图，先点击镜像图标，再框选左边所有图素，然后点击镜像轴，结果如图。
方法二，多选：若要镜像的图素有多个不能一下子框选完成，则可以先按CTRL键选好所有图素，再点击镜像图标，然后再点击镜像轴，即可完成所要求的镜像。
镜像图标下还有多个图标工具，分别是对称、平移、旋转、缩放、偏移等（a）对称。
和镜像不同的是，要对称的对象对称后到了对称轴另一边，原处不留，(b)平移。
步骤是：先确定是否是采用复制模式，复制份数等，如果是纯粹的平移，则不要采用复制模式；确定平移的对象；确定平移基准点；确定平移距离和方向。
(c)旋转。
操作过程和平移类似。
(d)缩放。
操作过程和平移类似。
(e)偏移。
根据提示操作就是。
特别注意：草图里没有阵列工具，相关阵列功能可通过平移、旋转等已具有的功能来完成。
（5）第五个图标是“投影3D元图素”，其下共有三个小工具，分别是投影3D元素、与3D元素相交、投影3D轮廓边线。
如下图，现在小圆柱顶面上作草图，使用“3D几何图形”里第一个图标“投影3D 元素”，将下部半个圆柱体的外轮廓线投影过来，得到半个圆弧。
注意此时半个圆弧的颜色为黄色，为不可更改的图素，这在前面已讲过。
为形象地显示出投影线情况，可以将屏幕视角转成如下图所示的“等轴测视图”形式。
（2）如下图，现在要在下部立体中间平面上作草图，使用“3D几何图形”里第二个图标“与3D元素相交”，将草图平面和下部立体外表面的交线求出。
同样，这些线条颜色为黄色，不可改变。
注意方法：可以先点图标再选平面或线，也可以先点选和草图平面相交的面或线，再点图标。
（3）如下图，草图平面为立体右端平面，现利用“3D几何图形”里第三个图标“投影3D轮廓边线”，将后面两圆柱体相对于草图平面的转向轮廓线投影到草图平面。
同样这些线颜色也为黄色，不可更改。
5、“可视化”工具条包含草图绘制过程中的一些辅助功能，相当实用。
（1）第一个图标“按草图平面剪切零件”。
如图，长方体在XOY平面上下都伸出了一段，现在又要在XOY平面上画一个草图，立体在XOY平面上的部分影响了绘图，这时可点击图标将立体上半部分假想性地剪切掉，这样绘图时方便得多了。
（2）第二个图标下面包含有三个图标：它们用于在绘制草图时确定背景的不同显示方式，作用分别如下：（a）第一个图标，背景正常显示：(b)第二个图标，背景变淡，草图突显。
(c)第三个图标，背景消失，只显示当前正在绘制的草图。
（3）第三个图标及其其内包含的图标用于背景的可选与不可选、高亮与低光的设定。
（4）第四个图标“诊断”，确定草图中的约束状态是否用颜色表示出来，一般情况下这图标打开为好。
如图：当“诊断”打开时，矩形线条显示为绿色，为标准约束：当“诊断”关闭时，矩形线条显示为白色。
前面我们讲过，当草图中图素显示为白色时是欠约束，但此处线条其实已全约束好，之所以显示为白色是因为我们关闭了“诊断”图标工具。
（5）第五个图标为尺寸约束显示开关，第六个图标为几何约束显示开关。
这里最要注意的是第五、六两个图标一般情况下最好打开，这样便于查看草图里的尺寸和约束情况。
若将它们关闭，则结果如下：注意上图，各线条皆为绿色，表示它们是标准约束，尺寸和位置关系都已确定，只是没显示出来而已。
对于大型设计，有时嫌尺寸约束或几何约束的显示影响了图面，可以点击这两图标暂时分别或全部将它们关闭，需要时再将这些约束显示出来。
综上所述，在“可视化”工具条里，第四、五、六个图标工具最好全打开。
