直流双臂电桥适用于测量

直流双臂电桥适用于测量
直流双臂电桥适用于测量

80.直流双臂电桥适用于测量()的电阻。

A.0.14Ω以下

B.1Ω以下

C.10Ω以下

D.100Ω以下

81.晶体管图示仪的S2开关在正常测量时,一般置于( )位置。

A.零

B.中间C,最大 D.任意

82.直流电动机的转子由电枢铁芯。电枢绕组及()等部件组成。

A.机座

B.主磁极

C.换向器

D.换向极

83.直流电动机的电枢绕组中,()的特点是绕组原件两端分别接到相隔较远的两个幻象片上。

A.单叠绕组

B.单波绕组

C.复叠绕组

D.复波绕组

84.测速发电机可作为校正元件,对于这类用途的测速发电机,可选用直流或异步测速发电机,其精度要求()。

A.任意

B.比较高

C.最高

D.最低

85.测速发电机可作为()。

A.电压元件

B.功率元件

C.校正元件

D.电流元件

86.在单向半波可控整流电路中,电感Ld电感量越大,电流在负半波流动的时间()

A.越短B越长 C.不变 D.变化不定

87.单向桥式全控整流电路的优点是(),不需要带中间抽头的变压器,且输出电压被动小。

A.减少了晶闸管的数量

B.降低了成本

C.提高了变压器的利用率 C.不需要保护

88.在交流调压电路中,多采用()作为可控元件。

A.普通晶闸管

B.双向晶闸管

C.大功率晶闸管

D. 单结晶闸管

89.晶闸管过电流保护方法中,多采用()作为可控元件。

A.瓷插熔断器

B.有填料熔断器

C.无填料熔断器

D.快速熔断器

90.X6132型万能铣床的冷却泵电动机M3为0.125KW,营选择()BVR塑料铜芯线。

A.1mm2

B.1.5mm2

C.4mm2

D.10mm2

QJ44双臂电桥操作

Q J44型双臂电桥使用操作方法 一、适用范围及主要性能: 适合于工矿企业、实验室或车间现场,对低电阻值进行准确测量。如:测量金属导体的导电系数、导线电阻、电动机、变压器绕组的直流电阻值等。(1) 准确度等级:0.2级。 (2) 使用温度范围:5℃~45℃。 (3) 测量范围:0.00001~11Ω。(基本量限0.01~11Ω)。 (4)内附晶体管电路以提高检流计灵敏度。 (5)电桥内电源为1.5V 1#电池6节并联;检流计电源为9V电池1只。 二、电桥面板说明: (1)电桥外接工作 电源接线柱。 (2)晶体管检流计 工作电源开关。 (3)检流计。 (4)检流计调零旋 钮。 (5)检流计灵敏度 调节旋钮。 (6)量程倍率读数 开关。 (7)步进读数开 关。 (8) 滑线读数转盘。图1 QJ44电桥面板图 (9)电桥电源按钮开关。 (10)检流计按钮开关。 (11)电流端接线柱。 (12)电位端接线柱。

三、操作方法: 1、在电桥电池盒内,装入1.5V 1#电池6节和1节9V电池。注意电池极性 要正确。 如用外接直流电源1.5~2V时,电池盒内的1.5V电池,应预先全部取出。 2、将“K1”开关扳到“通”位置,等稳定后,调节检流计指针在零位。 3、灵敏度旋钮在中间位置 4、将被测电阻按 四端连接在电 桥相应的C1、 P1、P2、C2的 接线柱上。 如图2所示, A、B之间为被 测电阻R X。 图2 被测电阻R X四端连 5、测量: (1)估计被测电阻值大小,参照下列“表一”选择适当倍率位置。 表一被测电阻范围与倍率位置选择按下表: (2)先按下“G”按钮,再按下“B”按钮;调节步进读数旋钮和滑线读数转盘,使检流计指针指在零刻度。

双臂电桥测量低电阻

双臂电桥测量低电阻 用惠斯顿电桥测量中等电阻时,忽略了导线电阻和接触电阻的影响,但在测量1Ω以下的低电阻时,各引线的电阻和端点的接触电阻相对被测电阻来说不可忽略,一般情况下,附加电阻约为10-5~10-2Ω。为避免附加电阻的影响,本实验引入了四端引线法,组成了双臂电桥(又称为开尔文电桥),是一种常用的测量低电阻的方法,已广泛的应用于科技测量中。 一、实验目的 1.了解四端引线法的意义及双臂电桥的结构; 2.学习使用双臂电桥测量低电阻; 3.学习测量导体的电阻率。 二、实验原理 1.四端引线法 测量中等阻值的电阻,伏安法是比较容易的方法,惠斯顿电桥法是一种精密的测量方法,但在测量低电阻时都有发生了困难。这是因为引线本身的电阻和引线端点接触电阻的存在。图1为伏安法测电阻的线路图,待测电阻R X两侧的接触电阻和导线电阻以等效电阻r1、r2、、、r3 、r4表示,通常电压表内阻较大,r1和r4对测量的影响不大,而r2和r3与R X串联在一起,被测电阻(r2+R X+r3),若r2和r3数值与R X为同一数量级,或超过R X,显然不能用此电路来测量R X。 若在测量电路的设计上改为如图2 所示的电路,将待测低电阻R X两侧的接点分为两个电流接点C-C和两个电压接点P-P,C-C在P-P的外侧。显然电压表测量的是P-P 之间一段低电阻两端的电压,消除了r2、和r3对R X测量的影响。这种测量低电阻或低电阻两端电压的方法叫做四端引线法,广泛应用于科技测量中。例如为了研究高温超导体在发生正常超导转变时的零电阻现象和迈斯纳效应,必须测定临界温度Tc,正是用通常的四端引线法,通过测量超导样品电阻R随温度T的变化而确定的。低值标准电阻正是为了减小接触电阻和接线电阻设有四个端钮。 图1 伏安法测电阻图2 四端引线法测电阻 2.双臂电桥测量低电阻 用惠斯顿电桥测量电阻,测出的R X值中,实际上含有接线电阻和接触电阻(统称为R j)的成分(一般为10-3~10-4Ω数量级),若R j/R X

直流双臂电桥1

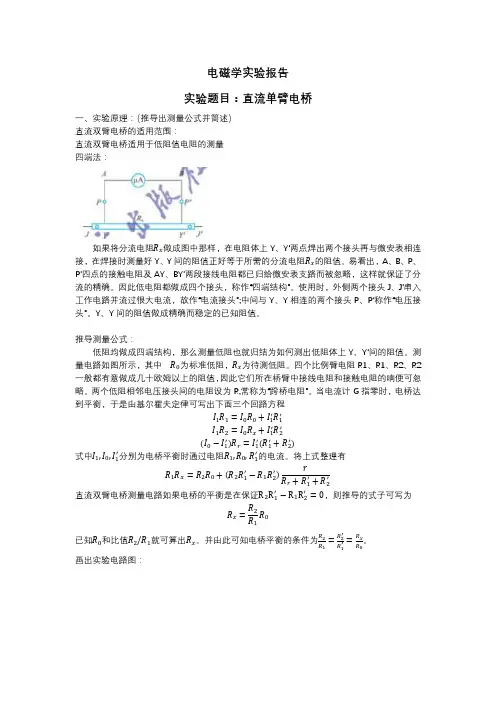

直流双臂电桥测低值电阻 电阻按照阻值大小区分,大致可分三类:在1Ω以下的为低电阻;在1Ω~100k Ω之间的为中值电阻;在100k Ω以上的为高电阻。不同阻值的电阻,测量方法是不尽相同的。用惠斯通电桥测量中值电阻时,可以忽略导线本身的电阻和接点处的接触电阻的影响(总称为附加电阻,一般附加电 阻约为10-3 Ω左右)。若待测R x 是低电阻,则这些附加电阻就不能忽略了。对惠斯通电桥加以改进 而成的双臂电桥(又名开尔文电桥)消除了附加电阻的影响,适用于10-6~102 Ω电阻的测量。常用来测量金属材料的电阻率、电机、变电器绕组的电阻、低阻值线圈电阻、电缆电阻、开关接触电阻以及直流分流器电阻等。 1)实验目的 1. 学习用双臂电桥测低电阻的原理和方法。 2.了解测低值电阻时接线电阻和接触电阻的影响及其避免的方法。 3. 测定金属棒的电阻率。 2)简述实验原理 1、 电阻的四端接法 图1中C 1、C 2是电流端,通常接电源回路,从而将这两端的引线电阻和接触电阻折合到电源回路的其它串联电阻中;P 1、P 2是电压端,通常接测量电压用的高电阻回路或电流为零的补偿回路,从而使这两端的引线电阻和接触电阻对测量的影响大为减少。采用这种接法的电阻称为四端电阻。 2、本实验使用的是QJ44型双臂电桥,其工作原理如图2所示。图2中待测电阻R x 和比较用的标准低电阻R N 均采用四端接法。从电桥中看出,当桥臂电阻R 1、R 2、R 3、R 4取值较大时(>10Ω),与它们对应的导线电阻与接触电阻都可以忽略不计。待测电阻电阻R x 和标准低电阻R N 的电压端P 1、P 1′、P 2、 P 2′的附加电阻由于和高阻值桥臂串联,其影响就大大减少;两个靠外侧的电流端C 1、C 1′的附加电阻串联在电源回路中,对电桥没有影响;两个内侧的电流端C 2、C 2′的附加电阻和连线电路总和为r ,只要适当调节R 1、R 2、R 3、R 4的阻值,就可以消除r 对测量结果的影响。 调节电阻R 1、R 2、R 3、R 4,使流过检流计G 的电流为零,电桥达到平衡,根据基尔霍夫定理得到以下三个回路方程: ??? ???-=+??+?=??+?=?r I I R R I R I R I R I R I R I R I X N )()(23422 3423122311

双臂电桥测量低电阻

实验名称:双臂电桥测量低电阻 姓名:*** 学号:********** 专业班级:***** 实验仪器 本实验所使用仪器有双臂电桥、直流稳压电源、电流表、电阻、双刀双掷换向开关、标准电阻、低电阻测试架(待测铜、铝棒各一根)、直流复射式检流计( C15/4或6型)、千分尺(螺旋测微器)、米尺、导线等。 实验原理 我们考察接线电阻 和接触电阻是怎样 对低值电阻测量结 果产生影响的。例如 用安培表和毫伏表 按欧姆定律R=V/I 测量电阻Rx,电路图如图 1 所示, 考虑到电流表、毫伏表与测量电阻的接触电阻后,等效电路图如图 2 所示。 由于毫伏表内阻 Rg远大于接触电 阻R i3 和R i4 , 因此他们对于毫 伏表的测量影响可忽略不计,此时按照欧姆定律R=V/I得到的电阻是(Rx+ R i1 +R i2 )。当待测电阻Rx 小于1 时,就不能忽略接触电阻R i1 和R i2 对测量的影响了。因此,为了消除接触电阻对于测量结果的影响,需要将接线方式改成下图 3方式,将低电阻Rx以四端接法方式连接,

等效电路如图 4 。此时毫伏表上测得电眼为Rx的电压降,由Rx = V/I即可准测计算出Rx。接于电流测量回路中成为电流头的两端(A、D),与接于电压测量回路中称电压接头的两端(B、C)是各自分开的,许多低电阻的标准电阻都做成四端钮方式。根据这个结论,就发展成双臂电桥,线路图和等效电路图 5和图 6所示。标准电阻Rn电流头接触电阻为R in1 、R in2 ,待测电阻Rx的电流头接触电阻为R ix1 、R ix2 ,都连接到双臂电桥测量回路的电路回路内。标准电阻电压头接触电阻为R n1 、R n2 ,待测电阻Rx电压头接触电阻为R x1 、R x2 ,连接到双臂电桥电压测量回路中,因为它们与较大电阻R 1 、R 2 、R 3 、R相串连,故其影响可忽略。 实验内容 用双臂电桥测量金属材料(铜棒、铝棒)的电阻率ρ,先用(3)式测量Rx,再用求r。1.将铜棒安装在测试架上,按实验电路图接线。选择长度为50cm,调节R 1 ,R 2 为1000 ,调节R使得检流计指示为0,读出此时R的电阻值。利用双刀开关换向,正反方向各测量3组数据。 2.选取长度40cm,重复步骤1。 3.在6个不同的未知测量铜棒直径 并求D的平均值。 4.计算2种长度的和r,再求。 5.取40cm长度,计算测量值r的 标准偏差。 6.将铜棒换成铝棒,重复步骤1至5。 数据处理:

用直流双臂电桥测低电阻

实验三用直流双臂电桥测低电阻

1实验基本要求 1. 掌握用双臂电桥测低电阻的原理。 2. 了解单臂电桥和双臂电桥的关系与区别。 3.掌握用自组、箱式双臂电桥测金属导体电阻的方法。 4.测量金属导体的电阻率。 2仪器简介 3.实验原理 用单臂电桥测电阻时,未考虑各桥臂之间的连线电阻和各接线端钮的接触电阻,这是因为被测电阻和各臂的电阻都比较大,导线电阻和接触电阻(以下称附加电阻)很小,对测量结果的影响可忽略不计。附加电阻约10-2Ω量级,在测低电阻时就不能忽略了。 考察接线电阻和接触电阻对低值电阻测量结果的影响。图1为测量电阻Rx的电路,考虑到电流表、毫伏表与测量电阻的接触电阻后,等效电路如图2所示。由于毫伏表内阻Rg远大于接触电阻Ri3和Ri4,所以由R=V/I得到的电阻是(Rx+ Ri1+ Ri2)。当待测电阻Rx很小时,不能忽略接触电阻Ri1和Ri2对测量结果的影响。

图1 测量电阻的电路图图2等效电路图 图3 四端接法电路图图4 四端接法等效电路 为消除接触电阻的影响,接线方式改成四端钮方式,如图3所示。A、D为电流端钮,B、C为电压端钮,等效电路如图4。此时毫伏表上测得电压为Rx的电压降,由Rx = V/I即可准确计算出Rx。 把四端接法的低电阻接入原单臂电桥,演变成图5所示的双臂电桥,等效电路如图6所示。标准电阻Rn电流头接触电阻为Rin1、R in2,待测电阻Rx的电流头接触电阻为Rix1、Rix2,这些接触电阻都连接到双臂电桥电流测量回路中,只对总的工作电流I有影响,而对电桥的平衡无影响。将标准电阻电压头接触电阻为Rn1、Rn2和待测电阻Rx电压头接触电阻为Rx1、Rx2分别连接到双臂电桥电压测量回路中,因为它们与较大电阻R1、R2、R3、R4相串联,对测量结果的影响也及其微小,这样就减少了这部分接触电阻和导线电阻对测量结果的影响。 图5双臂电桥电路

实验报告材料(双臂电桥测低电阻)

实验报告(双臂电桥测低电阻) 姓名:齐翔 学号:PB05000815 班级:少年班 实验台号:2(15组2号) 实验目的 1.学习掌握双臂电桥的工作原理、特点及使用方法。 2.掌握测量低电阻的特殊性和采用四端接法的必要性。 3.学习利用双臂电桥测低电阻,并以此计算金属材料的电阻率。 实验原理 测量低电阻(小于1 利用四端接法可以很好地做到这一点。 根据四端接法的原理,可以发展成双臂电桥,线路图和等效电路如图所示。 Rn 电流头接触电阻为R in1、R in2,待测电阻Rx 的电流头接触电阻为 R ix1、R ix2,都连接到双臂电桥测量回路的电路回路内。标准电阻电压头接触电阻为R n1、R n2,待测电阻Rx 电压头接触电阻为R x1、R x2,连接到双臂电桥电压测量回路中,因为它们与较大电阻R 1、R 2、R 3、R 相串连,故其影响可忽略。

G 的电流I G = 0, C 和 D 两点电位相等,根据基尔霍夫定律,可得方程组(1) ()() ? ?? ??+=-+=+=2321232 23123113R R I R I I R I R I I I R I R I n R R X (1) 解方程组得 ??? ? ??-+++= R R R R R R R RR R R R R X 3121231 11 (2)

通过联动转换开关,同时调节R 1、R 2、R 3、R ,使得 R R R R 3 12= 成立,则(2)式中第二项为零,待测电阻R x 和标准电阻R n 的接触电阻R in1、R ix2均包括在低电阻导线R i 内,则有 1 Rx n R R R = (3) 但即使用了联动转换开关,也很难完全做到R R R R //312=。为了减小(2)式中第二项的影响,应使用尽量粗的导线,以减小电阻R i 的阻值(R i <0.001), 使(2)式第二项尽量小,与第一项比较可以忽略,以满足(3)式。 参考: 铜棒:1.694×10-8Ω·m 铝棒:2.7×10-8Ω·m 所用到的器材: 直流复射式检流计、0.02级QJ36型双臂两用电桥、059-A 型电流表、电源、单刀双掷开关,导线若干 实验数据处理: 直流电桥:0.02级 标准电阻:Rn=0.0010.01级 △估(L)=2mm 一、 铝棒的平均值和不确定度的计算 铝棒的直径和A 类不确定度: n=6 x 1 =5.000 x 2=5.002

直流双臂电桥讲义

直流双臂电桥讲义 直流双臂电桥测低值电阻 电阻按照阻值大小区分,大致可分三类:在1Ω以下的为低电阻;在1Ω,100kΩ之间的为中值电阻;在100kΩ以上的为高电阻。不同阻值的电阻,测量方法是不尽相同的。用惠斯通电桥测量中值电阻时,可以忽略导线本身的电阻和接点处的接触电阻的影响(总称为附加电阻,一般附加电阻 -3约为10Ω左右)。若待测R是低电阻,则这些附加电阻就不能忽略了。对惠斯通电桥加以改进而成x-62的双臂电桥(又名开尔文电桥)消除了附加电阻的影响,适用于10,10Ω电阻的测量。常用来测量金属材料的电阻率、电机、变电器绕组的电阻、低阻值线圈电阻、电缆电阻、开关接触电阻以及直流分流器电阻等。 【实验目的】 1( 学习用双臂电桥测低电阻的原理和方法。 2(了解测低值电阻时接线电阻和接触电阻的影响及其避免的方法。 3. 测定金属棒的电阻率。 【实验仪器】 QJ44型携带式直流双臂电桥,待测电阻若干,直尺,螺旋测微器等。 【实验原理】 1、电阻的四端接法 图1中C、C是电流端,通常接电源回路,从而将这两端的引12

线电阻和接触电阻折合到电源回路的其它串联电阻中;P、P是电12 压端,通常接测量电压用的高电阻回路或电流为零的补偿回路,从 而使这两端的引线电阻和接触电阻对测量的影响大为减少。采用这 种接法的电阻称为四端电阻。 2、本实验使用的是QJ44型双臂电桥,其工作原理如图2所示。图2中待测电阻R和比较用的x标准低电阻R均采用四端接法。从电桥中看出,当桥臂电阻R、R、R、R取值较大时(>10Ω),N1234 与它们对应的导线电阻与接触电阻都可以忽略不计。待测电阻电阻R和标准低电阻R的电压端P、xN1P′、P、P′的附加电阻由于和高阻值桥臂串联,其影响就大大减少;两个靠外侧的电流端C、1221C′的附加电阻串联在电源回路中,对电桥没有影响;两个内侧的电流端C、C′的附加电阻和连122线电路总和为r,只要适当调节R、R、R、R的阻值,就可以消除r对测量结果的影响。 1234 调节电阻R、R、R、R,使流过检流计G的电流为零,电桥达到平衡,根据基尔霍夫定理得1234 到以下三个回路方程: 1 I,R,I,R,I,R,11322N,I,R,I,R,I,R ,13243X

(整理)双臂电桥测量低电阻.

实验题目:双臂电桥测量低电阻 实验目的:掌握双臂电桥的工作原理,并用双臂电桥测量金属材料的电阻率 实验原理:(见预习报告) 实验仪器: QJ36型双臂电桥(0.02级) JWY型直流稳压电源(5A15V) 电流表(5A)双刀双掷换向开关 标准电阻(0.01级)低电阻测试架(待测铜、铝棒各一根) 直流复射式检流计(C15/4或6型) R P电阻 另外还有导线、千分尺、超低电阻(小于0.001Ω)连接线等仪器。 实验内容:

1、用千分尺测量铜棒和铝棒的直径,测量六次。 2、按实验室所给示意图连接好电路,将铜棒分别选取30cm 和40cm 长度接入电 路,将双刀双掷开关正反各打三次,各得6个电阻数据。 3、将铝棒选取40cm 长度接入电路,将双刀双掷开关正反各打三次,得到6个电 阻数据。 4、根据所得数据算出各自的电阻率,并计算铜棒40cm 接入电路时的数据不确定 度。 实验数据: 1. 导线直径 (千分尺初始值:-0.011mm ) 导线直径 1 2 3 4 5 6 铝(mm ) 4.970 4.972 4.974 4.970 4.969 4.970 2. 电阻的测量 正向开关时测量值(Ω) 反向开关时测量值(Ω) 铜导线 40cm 1587.31 1589.01 1588.41 1586.31 1588.01 1588.01 30cm 1193.01 1191.55 1192.35 1194.05 1194.55 1194.35 铝导线 40cm 712.85 713.25 713.25 717.85 717.45 717.65 数据处理: 一、导线直径 1.铜棒直径平均值 mm mm mm D D i i 994.4)011.0(6 4.982 4.9844.9814.9814.9834.9846 6 1 =--+++++= = ∑= 2.铝棒直径平均值 mm mm mm D D i i 982.4)011.0(6 4.970 4.9694.9704.9744.9724.9706 6 1 =--+++++= = ∑= 二、40cm 的铝导线电阻率 1.测量所得电阻的平均值 Ω=Ω+++++= = ∑=38.7156 717.65 717.45717.85713.25713.25712.856 6 1 i i R R

直流单臂电桥和直流双臂电桥使用方法及注意事项

直流单臂电桥和直流双臂电桥使用方法及注意事项 电桥是常用仪器,它的主要特点是灵敏度和准确度高,分为直流电桥和交流电桥两大类。直流电桥主要用于测量电阻,根据结构不同,又可分为单臂电桥和双臂电桥两种。交流电桥主要用于测量电容、电感和阻抗等参数。万用阻抗电桥兼有直流电桥和交流电桥的功能。I×R 数字测量仪则是一种高性能的自动阻抗测量电桥。 直流单臂电桥 直流单臂电桥又称惠斯登电桥,是一种精密测量中值电阻(1Ω~1MΩ的直流平衡电桥。通常用来测量各种电机、变压器及电器的直流电阻。常用的有QJ23型携带式直流单臂电桥,图1为它的面板图。 图1 QJ23型直流单臂电桥面板图

①直流单臂面板图说明 a、比率臂转换开关共分七挡,分别是 0.001,0.01,0.1,1,10,100,1000。 b、比较臂转换开关由四组可调电阻串联而成,每组均有九个相同的电阻,分别为九个1Ω,九个10Ω,九个100Ω,九个1000Ω。调节面板上的四个读数盘,可得到0~99990范围内任意一个电阻值(其最小步进值为1Ω)。 c、被测电阻接线端钮。 d、按钮开关。B为电源开关,G为检流计支路开关。电桥不用时,应将G锁住(顺时针旋转),以免检流计受振损坏。 e、检流计机械调零旋钮。 f、外接电源接线端钮。 g、检流计短路片及内、外接端钮。当使用机内检流计时,短路片应与“外接”端连接。当使用外接检流计时,短路片应与“内接”端连接。外接检流计从“外接”端与公共端接入。 ②单臂直流电桥测量步骤 a、将检流计锁扣打开,调节机械调零旋钮,使检流计指针指向零。 b、接上被测电阻Rx,根据It阻值范围选择适当倍率,使最高倍率(×1000))示数不为零为宜。 c、测量时,先按下电源按钮“B”,再按下检流计按钮“G”, 若检流计指针偏向“+”,则应增大比较臂电阻;若指针偏向“-”,则应减小比较臂电阻。调解平衡过程中不能把检流计按钮按死,待调

双臂电桥测量低电阻

双臂电桥测量低电阻 用惠斯顿电桥测量中等电阻时,忽略了导线电阻和接触电阻的影响,但在测量 1Ω以下 的低电阻时,各引线的电阻和端点的接触电阻相对被测电阻来说不可忽略, 一般情况下,附 加电阻约为10-5~10-2 Ω。为避免附加电阻的影响,本实验引入了四端引线法,组成了双臂电 桥(又称为开尔文电桥),是一种常用的测量低电阻的方法,已广泛的应用于科技测量中。 一、 实验目的 1. 了解四端引线法的意义及双臂电桥的结构; 2. 学习使用双臂电桥测量低电阻; 3. 学习测量导体的电阻率。 二、 实验原理 1. 四端引线法 测量中等阻值的电阻,伏安法是比较容易的方法,惠斯顿电桥法是一种精密的测量 方法, 但在测量低电阻时都有发生了困难。 这是因为引线本身的电阻和引线端点接触电 阻的存在。图1为伏安法测电阻的线路图,待测电阻 R X 两侧的接触电阻和导线电阻以 等效电阻r 1、「2、、、r 3、J 表示,通常电压表内阻较大, r 1和5对测量的影响不大, 而r 2和r 3与R X 串联在一起,被测电阻(r 2+R ×+r 3),若r 2和r 3数值与R X 为同一数量 级,或超 过R X ,显然不能用此电路来测量 R X O 若在测量电路的设计上改为如图 2所示的电路,将待测低电阻R X 两侧的接点分为 两个电流接点C-C 和两个电压接点 P-P ,C-C 在P-P 的外侧。显然电压表测量的是 P-P 之间一 段低电阻两端的电压,消除了 「2、和「3对R X 测量的影响。这种测量低电阻或低 电阻两端电压的方法叫做四端引线法, 广泛应用于科技测量中。 例如为了研究高温超导 体在发生正常超导转变时的零电阻现象和迈斯纳效应,必须测定临界温度 通常的四端引线法,通过测量超导样品电阻 R 随温度T 的变化而确定的。低值标准电 阻正是为了减小接触电阻和接线电阻设有四个端钮。 图1 伏安法测电阻 图2四端引线法测电阻 2. 双臂电桥测量低电阻 用惠斯顿电桥测量电阻,测出的 R X 值中,实际上含有接线电阻和接触电阻(统称 为R j )的成分(一般为 10-3~10-4 Ω数量级),若R j /R x

直流双臂电桥工作原理

直流双臂电桥的工作原理 直流双臂电桥又叫凯尔文电桥,其工作原理电路如图1所示,图中Rx是被测电阻,Rn是比较用的可调电阻。Rx和Rn各有两对端钮,C1和C2、Cn1和On2是它们的电流端钮,P1和P2、Pn1和Pn2是它们的电位端钮。接线时必须使被测电阻Rx只在电位端钮P1和P2之间,而电流端钮在电位端钮的外侧,否则就不能排除和减少接线电阻与接触电阻对测量结果的影响。比较用可调电阻的电流端钮Cn2与被测电阻的电流端钮C2用电阻为r的粗导线连接起来。R1、R1'、R2和R2'是桥臂电阻,其阻值均在lOΩ以上。在结构上把R1和R'1以及R2和R2'做成同轴调节电阻,以便改变R1或R2'的同时,R1'和R2'也会随之变化,并能始终保持 测量时接上RX调节各桥臂电阻使电桥平衡。此时,因为Ig=0,可得到被测电阻Rx为 图1 直流双臂电桥工作原理电路

可见,被测电阻Rx仅决定于桥臂电阻Rz和R1的比值及比较用可调电阻Rn 而与粗导线电阻r无关。比值R2/R1称为直流双臂电桥的倍率。所以电桥平衡时 被测电阻值=倍率读数×比较用可调电阻读数 因此,为了保证测量的准确性,连接Rx和Rn电流端钮的导线应尽量选用导电性能良好且短而粗的导线。 只要能保证,R1、R1'、R2和R2'均大于1OΩ,r又很小,且 接线正确,直流双臂电桥就可较好地消除或减小接线电阻与接触电阻的影响。因此,用直流双臂电桥测量小电阻时,能得到较准确的测量结果。 实验简介 电阻按照阻值大小可分为高电阻(100KΩ以上)、中电阻(1Ω ~100KΩ)和低电阻(1Ω 以下)三种。一般说导线本身以及和接点处引起的电路中附加电阻约为>0.1Ω,这样在测低电阻时就不能把它忽略掉。对惠斯通电桥加以改进而成的双臂电桥(又称开尔文电桥)消除了附加电阻的影响,适用于10-5~102 Ω电阻的测量。本实验要求在掌握双臂电桥工作原理的基础上,用双臂电桥测金属材料的电阻率。 实验原理 我们考察接线电阻和接触电阻是怎样对低值电阻测量结果产生影响的。例如用安培表和毫伏表按欧姆定律R=V/I测量电阻Rx,电路图如图 1 所示,

双臂电桥测低电阻实验报告

《基础物理》实验报告 学院:国际软件学院专业:数字媒体技术2011 年 6 月3日

一、实验目的 1.了解测量低电阻的特殊性。 2.掌握双臂电桥的工作原理。 3.用双臂电桥测金属材料(铝.铜)的电阻率。 二、实验原理 我们考察接线电阻和接触电阻是怎样对低值电阻测量结果产生影响的。例如用安培表和毫伏表按欧姆定律R=V/I测量电阻Rx,电路图如图1 所示, 考虑到电流表、毫伏表与测量电阻的接触电阻后,等效电路图如图2所示。 由于毫伏表内阻Rg远大于接触电阻R i3和R i4,因此他们对于毫伏表的测量影响可忽略不计,此时按照欧姆定律R=V/I得到的电阻是(Rx+ R i1+ R i2)。当待测电阻Rx小于1时,就不能忽略接触电阻R i1和R i2对测量的影响了。 因此,为了消除接触电阻对于测量结果的影响,需要将接线方式改成下图3方式,将低电阻Rx以四端接法方式连接,等效电路如图4 。此时毫伏表上测得电眼为Rx的电压降,由Rx = V/I即可准测计算出Rx。接于电流测量回路中成为电流头的两端(A、D),与接于电压测量回路中称电压接头的两端(B、C)是各自分开的,许多低电阻的标准电阻都做成四端钮方式。

根据这个结论,就发展成双臂电桥,线路图和等效电路图5和图6所示。标准电阻Rn电流头接触电阻为R in1、R in2,待测电阻Rx的电流头接触电阻为R ix1、R ix2,都连接到双臂电桥测量回路的电路回路内。标准电阻电压头接触电阻为R n1、R n2,待测电阻Rx电压头接触电阻为R x1、R x2,连接到双臂电桥电压测量回路中,因为它们与较大电阻R1、R 2、R3、R相串连,故其影响可忽略。 由图5和图6,当电桥平衡时,通过检流计G的电流I G = 0, C和D两点电位相等,

实验分析报告(双臂电桥测低电阻)

实验报告(双臂电桥测低电阻)

————————————————————————————————作者:————————————————————————————————日期:

实验报告(双臂电桥测低电阻) 姓名:齐翔 学号:PB05000815 班级:少年班 实验台号:2(15组2号) 实验目的 1.学习掌握双臂电桥的工作原理、特点及使用方法。 2.掌握测量低电阻的特殊性和采用四端接法的必要性。 3.学习利用双臂电桥测低电阻,并以此计算金属材料的电阻率。 实验原理 测量低电阻(小于1Ω),关键是消除接触电阻和导线电阻对测量的影响。利用四端接法可以很好地做到这一点。 根据四端接法的原理,可以发展成双臂电桥,线路图和等效电路如图所示。 标准电阻Rn电流头接触电阻为R in1、R in2,待测电阻Rx的电流头接触电阻为 R ix1、R ix2,都连接到双臂电桥测量回路的电路回路内。标准电阻电压头接触电 阻为R n1、R n2,待测电阻Rx电压头接触电阻为R x1、R x2,连接到双臂电桥电压 测量回路中,因为它们与较大电阻R1、R 2、R3、R相串连,故其影响可忽略。

由图 5 和图 6 ,当电桥平衡时,通过检流计G 的电流I G = 0, C 和D 两点电位相等,根据基尔霍夫定律,可得方程组(1) ()() ? ?? ??+=-+=+=2321232 23123113R R I R I I R I R I I I R I R I n R R X (1) 解方程组得 ??? ? ??-+++= R R R R R R R RR R R R R X 3121231 11 (2)

双臂电桥测低电阻实验报告

双臂电桥测低电阻实验 报告 集团文件版本号:(M928-T898-M248-WU2669-I2896-DQ586-M1988)

《基础物理》实验报告 学院: 国际软件学院 专业: 数字媒体技术 2011 年 6 月 3日 实验名称 双臂电桥测低电阻 姓 名 陈鲁飞 年级/班级 10级原软工四班 学 号 一、实验目的 四、实验内容及原始数据 二、实验原理 五、实验数据处理及结果(数据表格、现象等) 三、实验设备及工具 六、实验结果分析(实验现象分析、实验中存在问题的讨论) 一、实验目的 1.了解测量低电阻的特殊性。 2.掌握双臂电桥的工作原理。 3.用双臂电桥测金属材料(铝.铜)的电阻率。 二、实验原理 我们考察接线电阻和接触电阻是怎样对低值电阻测量结果产生影响的。例如用安培表和毫伏表按欧姆定律R =V /I 测量电阻Rx ,电路图如图 1 所示, 考虑到电流表、毫伏表与测量电阻的接触电阻后,等效电路图如图 2所示。 由于毫伏表内阻Rg 远大于接触电阻R i3和R i4,因此他们对于毫伏表的测量影响可忽略不计,此时按照欧姆定律R =V /I 得到的电阻是(Rx+ R i1+ R i2)。当待测电阻Rx 小于1时,就不能忽略接触电阻R i1和R i2对测量的影响了。 因此,为了消除接触电阻对于测量结果的影响,需要将接线方式改成下图 3方式,将低电阻Rx 以四端接法方式连接,等效电路如图 4 。此时毫伏表上测得电眼为Rx 的电压降,由Rx = V/I 即可准测计算出Rx 。接于电流测量回路中成为电流头的两端(A 、D),与接于电压测量回路中称电压接头的两端(B 、C)是各自分开的,许多低电阻的标准电阻都做成四端钮方式。 根据这个结论,就发展成双臂电桥,线路图和等效电路图5和图6所示。标准电阻Rn 电流头接触电阻为R in1、R in2,待测电阻Rx 的电流头接触电阻为R ix1、R ix2,都连接到双臂电桥测量回路的电路回路内。标准电阻电压头接触电阻为R n1、R n2,待测电阻Rx 电压头接触电阻为R x1、R x2,连接到双臂电桥电压测量回路中,因为它们与较大电阻R 1、R 2、R 3、R 相串连,故其影响可忽略。

直流单臂电桥和直流双臂电桥使用方法及注意事项

直流单臂电桥和直流双臂电桥使用方法 及注意事项 电桥是常用仪器,它的主要特点是灵敏度和准确度高,分为直流电桥和交流电桥两大类。直流电桥主要用于测量电阻,根据结构不同,又可分为单臂电桥和双臂电桥两种。交流电桥主要用于测量电容、电感和阻抗等参数。万用阻抗电桥兼有直流电桥和交流电桥的功能。I >R 数字测量仪则是一种高 性能的自动阻抗测量电桥。直流单臂电桥直流单臂电桥又称惠斯登电桥,是一种精密测量中值电阻(1 Q?1MQ的直流平 衡电桥。通常用来测量各种电机、变压器及电器的直流电阻。常用的有QJ23型携带式直流单臂电桥,图1为它的面板图。 图 1 QJ23 型直流单臂电桥面板图①直流单臂面板图说明a、比率臂转换开关共分七挡,分别是 0.001,0.01,0.1,1,10,100,1000。b、比较臂转换开关由四组可调电阻串联而成,每组均有九个相同的电阻,分别为九个1Q,九个10Q,九个100Q,九个1000Q。调节面板上的四个读数盘,可得到0?99990 范围内任意一个电阻值(其最小步进值为1Q)。c、被测电阻接线端钮。d、按钮开关。B为电源开关,G 为检流计支路开关。电桥不用时,应将G 锁住(顺时针旋转),以免检流计受振损坏。e、检流计机械调零旋钮。

f、外接电源接线端钮。 g、检流计短路片及内、外接端钮 当使用机内检流计时,短路片应与“外接”端连接。当使用外接检流计时,短路片应与“内接”端连接。外接检流计从“外接” 端与公共端接入。②单臂直流电桥测量步骤a将检流计锁 扣打开,调节机械调零旋钮,使检流计指针指向零。b、接 上被测电阻Rx,根据It阻值范围选择适当倍率,使最高倍率 (X1000))示数不为零为宜。c、测量时,先按下电源按钮“B” 再按下检流计按钮“G;若检流计指针偏向“ +;则应增大比较臂电阻;若指针偏向“-”,则应减小比较臂电阻。调解平衡过程中不能把检流计按钮按死,待调到电桥接近平衡时,才可将检流计按钮锁定进行细调,直至指针调零,电桥达到平衡。d、根据比率臂和比较臂,按下式计算被测电阻Rx的值:Rx=比率臂比率x比较臂电阻使用直流单臂电桥注意事项a、测量前先将检流计指针调零。b、注意测量范围。直流单臂 电桥以测量10- 1MQ电阻为宜。用粗短导线将被测电阻牢固地接至标有“Rx”勺两个接线端钮之间,尤其是测量小电阻时(如小于0.1 Q 时),弓I线电阻和接触电阻皆不可忽略,避免带来很大测量误差。 c、根据被测电阻的大小,选择适当的桥臂比率。在选择比率臂倍率时,应使比较臂的 4 挡电阻都能用上。这样容易把电桥调到平衡,保证测量结果的有效数字,提高其测量精度。比率臂比率选择如下表3所示。 d、电流线路接通后,按钮不可长时间按下,以免标准电阻

QJ44直流双臂电桥使用说明书

QJ44型直流双臂电桥 使用说明书 一、用途 QJ44型携带式直流双臂电桥,内附集成电路电子检流计和内附工作电源。适用于工矿企业、实验室或车间现场,对直流低值电阻作准确测量。如用来测量金属导体的导电系数、接触电阻、电动机变压器的电阻值,以及其它各类直流低电阻,本仪器按ZBY164-83国家专业标准生产。 环保型QJ44双臂电桥内附稳压源及电子检流计,接上市电即可工作。 二、电桥主要性能 1、准确度等级:0.2级。 2、使用温度范围:5~45℃ 3、量程系数:×0.01、×0.1、×1、×10、×100五档 4、有效量程:0.0001~11欧姆 5、误差附合下式: Elim=± 100C (10 R N +X)Elim —允许误差极限:Ω;C —误差等级指数;R N —基准值;X —标准盘示值。 各含量系数时,C 及R N 取值见表1:量程系数×0.01×0.1×1×10×100等级指数C 10.20.20.20.2基准值R N (Ω) 0.001 0.01 0.1 1 10 6、内附电子检流计系采用集成电路,比采用分立元件的晶体管检流计降低了成本并大大提高了仪器的可靠性与稳定性。检流计灵敏度可自由调节,电子检流计分度值≤1×10-7A/mm ;因此仪器具有足够的灵敏度。 7、电桥的工作电源为1.5伏,电子检流计电源为9伏。8、仪器外形尺寸:300×255×150毫米。9、仪器重量:约4.5公斤 三、线路和结构 1、QJ44型双臂电桥位置图。

(1)集成电路检流计工作电源开关;(2)滑结续数盘; (3)电桥外接工作电源接线柱;(4)步时读数开关; (5)检流计灵敏度调节旋钮;(6)检流计; (7)(11)被测电阻、电流端接线柱;(8)检流计电气调零旋钮;(9)被测电阻、电位端接线柱;(10)倍率读数开关; (12)检流计按键开关;(13)电桥工作电源按键开关。 2、电桥线路 四、使用方法 1、在电池盒内装入1.5伏1号手电筒电池1~5节并联使用和1~2节6F2 2、9伏并联使用。此时电桥就能正常工作。如用外接直流电源1.5~2伏时电池盒内的1.5伏电池应全部取出。

双臂电桥测电阻

物理实验报告 一、实验项目:单、双臂电桥测电阻 二、实验目的: (1)掌握用惠斯登电桥及开尔文电桥精测电阻的原理和使用方法 (2)掌握线路连接和排除简单故障的技能 (3)理解电桥灵敏度的概念并学会测量 三、实验仪器: 电阻箱(ZX21型,级3只),滑线变阻器,待测电阻(1Ω以下、几十Ω、几kΩ电阻各一只),检流计(AC5/1型),直流稳压电源,单刀开关,双刀换向开关,箱式电桥(QJ45型,级),箱式双臂电桥,导线若干。 三、实验原理 1.惠斯登电桥测电阻 (1)惠斯登电桥的电路如图1所示,被测电阻R x 和标准电阻R 0及电阻R 1、R 2构成电桥的四个臂。在CD 端加上直流电压,AB 间串接检流计G ,用来检测其间有无电流(A 、B 两点有无电位差)。“桥”指AB 这段线路,它的作用是将A 、B 两点电位直接进行比较。当 A 、 B 两点电位相等时,检流计中无电流通过,称电桥达到了平衡。这时,电桥四个臂上电阻的关系为: 02 1210R R R R R R R R x x ?==,或 (1) 上式称为电桥平衡条件。若R 0的阻值和R 1、R 2的阻值(或R 1/ R 2的比值)已知,即可由上式求出R x 。 调节电桥平衡方法有两种:一种是保持R 0不变,调节R 1/ R 2的比值;另一种是保持R 1/ R 2不变,调 节电阻R 0,本实验用后一种方法。 (2).关于电桥灵敏度的概念 因检流计的灵敏度是有限的,在电桥调到认为“平衡”时,检流计中不一定绝对没有电流通过,从 而给测量带来误差。为此我们引入电桥灵敏度S 的概念 C A 图1 惠斯登电桥原理图

x R n S ??= (2) 定义相对灵敏度S 相为: x x R R n S ??= 相 (3) 在计算由灵敏度带来的不确定度时,通常假定检流计的分度为难以分辨的界限,即取Δn =,则由灵敏度带来的不确定度: S u x 2 .0= , 相S R u x x 2.0= (4) 为得到较大的灵敏度,在自组电桥中R 1≈R 2,即R 1/ R 2≈1。 2.开尔文电桥的测量原理 当被测电阻较小(1Ω以下)时,测量电路中用连接导线电阻和各接线端钮的接触电阻的影响不能忽略。开尔文电桥的设计克服了附加电阻对结果的影响,能够测量1Ω~10-5Ω的低值电阻。其原理见图2。 r 1、r 2、r 3、r 4、r 即代表各段线路的附加电阻(10-3~10-5Ω), 因R 3、R 4的引入,形成双桥,故称双臂电桥或称开尔文电桥,调整R 1、R 2、R 3、R 4,使检流计中无电流通过,称电桥平衡,这时A 、B 两点电位相等。当满足 4 3 21R R R R = (5) 时,有 N xl R R R R 2 1 = (6) 四、实验内容 1、用自组惠斯登电桥测两未知电阻值及相应的电桥灵敏度 图 2 开尔文电桥原理图

用双臂电桥测量低电阻

双臂电桥测量低电阻 【实验目的】 1.了解双臂电桥测低电阻的原理和方法. 2.了解附加电阻对低电阻测量的影响及消除方法. 【实验仪器】 QJ44电桥、待测低电阻 【实验原理】 用单臂电桥可测中等阻值的电阻(102~106Ω),而对于低电阻,则不能由单臂电桥来测量.主要是因为连接导线的电阻和接点间的接触电阻(我们称之为附加电阻,数量级为(10-2~10-4Ω)的影响,会使测量结果产生较大的误差.为了减小误差,我们采用双臂电桥(亦称开尔文电桥)来测量低电阻. 1. 附加电阻对低电阻测量的影响和四端连接线法 我们先用毫伏计测量金属棒P1P2间的电压来说明.如图1所示,电流在接头P1处分为I1和I2,I1经电源和金属棒间的接触电阻r1方能进入被测电阻R x,在通过R x后,又要经过接触点P2处的电阻r2,方能回到电源电路.而I2在P1处经电流和毫伏计的接触电阻r3(r3还包括连接毫伏计导线的电阻)才进入毫伏计,并通过P2处的接触电阻r4(r4也包括接线电阻)返回电源电路.据此分析可将图1电路等效为图2.由于毫伏计的内阻很大,通过的电流I2很小,所以附加电阻r3,r4对R x两端电压测量的影响可以忽略不计.毫伏计的示值为r1,R x,r2三个串联电阻压降之和,而R x是低电阻,所以r1,r2的影响自然不能忽略,因此这样测出的电压与R x两端相差较大,产生了明显的系统误差. 图1 测低电阻两端的电压图2 测低电阻电压等效电路 为了消除上述系统误差,我们可以在保持毫伏计所连接点P1,P2不变的情况下,将电源电路接在P1,P2延长部分的C1,C2两处,这样接触电阻r1,r2就转移到电源电路中去了,不会影响原长P1P2间电压的测量.其接线情况及等效电路见图3和图4. 这种把引入电流的接头放在测量电压接头外侧的接线方法叫四端接线法.四端接线法是消除接线电阻和接触电阻对低电阻测量影响的有效方法,并且规定用C1,C2表示处于外测的电流接头,用P1,P2表示处于被侧位置的电压接头.标准电阻就是采用了这种接线方法,所以在标准电阻上安装了四个接线柱,较大的一对为电流接线端,而较小的一对为电压接线端.对采用四端接线法的电阻,我们往往称之为四端电阻. 图3四端接线法图4四端接线法的等效电路 2. 双臂电桥原理

实验报告(双臂电桥测低电阻)

实验报告(双臂电桥测低电阻) 姓名:齐翔 学号:PB05000815 班级:少年班 实验台号:2(15组2号) 实验目的 1.学习掌握双臂电桥的工作原理、特点及使用方法。 2.掌握测量低电阻的特殊性和采用四端接法的必要性。 3.学习利用双臂电桥测低电阻,并以此计算金属材料的电阻率。 实验原理 测量低电阻(小于1Ω),关键是消除接触电阻和导线电阻对测量的影响。利用四端接法可以很好地做到这一点。 根据四端接法的原理,可以发展成双臂电桥,线路图和等效电路如图所示。 标准电阻Rn电流头接触电阻为R in1、R in2,待测电阻Rx的电流头接触电阻为

R ix1、R ix2,都连接到双臂电桥测量回路的电路回路内。标准电阻电压头接触电阻为R n1、R n2,待测电阻Rx 电压头接触电阻为R x1、R x2,连接到双臂电桥电压测量回路中,因为它们与较大电阻R 1、R 2、R 3、R 相串连,故其影响可忽略。 由图 5 和图 6 ,当电桥平衡时,通过检流计G 的电流I G = 0, C 和D 两点电位相等,根据基尔霍夫定律,可得方程组(1) ()() ? ?? ??+=-+=+=2321232 23123113 R R I R I I R I R I I I R I R I n R R X (1) 解方程组得

??? ? ??-+++= R R R R R R R RR R R R R X 3121231 11 (2) 通过联动转换开关,同时调节R 1、R 2、R 3、R ,使得 R R R R 3 12= 成立,则(2)式中第二项为零,待测电阻R x 和标准电阻R n 的接触电阻R in1、R ix2均包括在低电阻导线R i 内,则有 1 Rx n R R R = (3) 但即使用了联动转换开关,也很难完全做到R R R R //312=。为了减小(2)式中第二项的影响,应使用尽量粗的导线,以减小电阻R i 的阻值(R i <0.001Ω),使(2)式第二项尽量小,与第一项比较可以忽略,以满足(3)式。 参考: 铜棒:1.694×10-8Ω·m 铝棒:2.7×10-8Ω·m 所用到的器材: 直流复射式检流计、0.02级QJ36型双臂两用电桥、059-A 型电流表、电源、单刀双掷开关,导线若干 实验数据处理:

双臂电桥测低电阻

仿 真 物 理 实 验 实验题目:____双臂电桥测低电阻实验 指导老师:___________符建华 专业班级:______应用物理学1202班 姓名:__________胡小兵__ 学号:________201221020217 完成时间:________2015—03—25

双臂电桥测低电阻实验报告 一、实验目的 1.了解测量低电阻的特殊性。 2.掌握双臂电桥的工作原理。 3.用双臂电桥测金属材料(铝.铜)的电阻率。 二、实验原理 我们考察接线电阻和接触电阻是怎样对低值电阻测量结果产生影响的。例如用安培表和毫伏表按欧姆定律R=V/I测量电阻Rx,电路图如图 1 所示, 考虑到电流表、毫伏表与测量电阻的接触电阻后,等效电路图如图 2所示。 由于毫伏表内阻Rg远大于接触电阻R i3和R i4,因此他们对于毫伏表的测量影响可忽略不计,此时按照欧姆定律R=V/I得到的电阻是(Rx+ R i1+ R i2)。当待测电阻Rx小于1时,就不 能忽略接触电阻R i1和R i2对测量的影响了。 因此,为了消除接触电阻对于测量结果的影响,需要将接线方式改成下图 3方式,将低电阻Rx以四端接法方式连接,等效电路如图 4 。此时毫伏表上测得电眼为Rx的电压降,由Rx = V/I即可准测计算出Rx。接于电流测量回路中成为电流头的两端(A、D),与接于电压测量回路中称电压接头的两端(B、C)是各自分开的,许多低电阻的标准电阻都做成四端钮方式。 根据这个结论,就发展成双臂电桥,线路图和等效电路图5和图6所示。标准电阻Rn 电流头接触电阻为R in1、R in2,待测电阻Rx的电流头接触电阻为R ix1、R ix2,都连接到双臂电桥测量回路的电路回路内。标准电阻电压头接触电阻为R n1、R n2,待测电阻Rx电压
