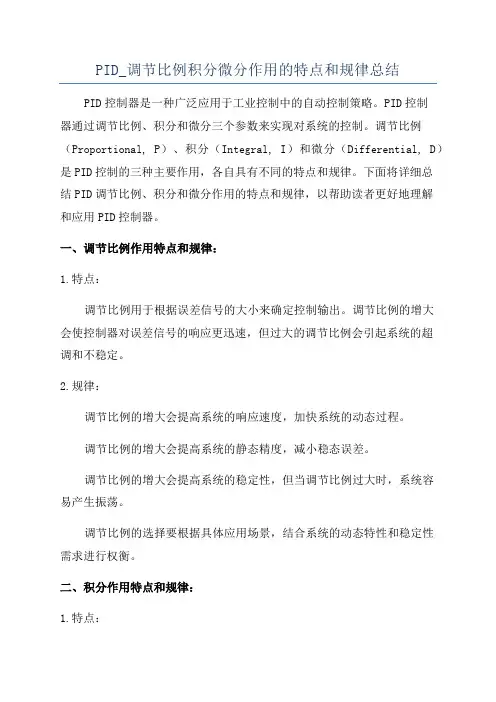

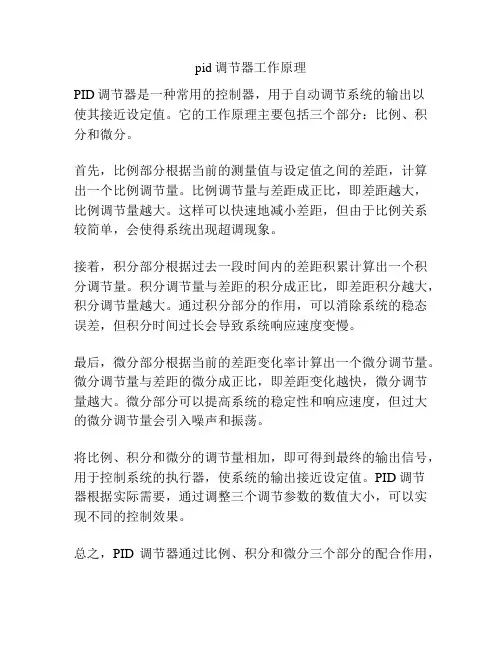

PID 调节比例积分微分作用的特点和规律总结

（一）
在自动控制系统中，P、I、D调节是比例调节，积分调节和微分调节作用。

调节控制质量的好坏取决于控制规律的合理选取和参数的整定。

在控制系统中总是希望被控参数稳定在工艺要求的范围内。

但在实际中被控参数总是与设定值有一定的差别。

调节规律的选取原则为：
调节规律有效，能迅速克服干扰。

比例、积分、微分之间的联系与相匹配使用效果
比例调节简单，控制及时，参数整定方便，控制结果有余差。

因此，比例控制规律适应于对象容量大负荷变化不大纯滞后小，允许有余差存在的系统，一般可用于液位、次要压力的控制。

比例积分控制作用为比例及时加上积分可以消除偏差。

积分会使控制速度变慢，系统稳定性变差。

比例积分适应于对象滞后大，负荷变化较大，但变化速度缓慢并要求控制结果没有余差。

广泛使用于流量，压力，液位和那些没有大的时间滞后的具体对象。

比例微分控制作用：
响应快、偏差小，能增加系统稳定性，有超前控制作用，可以克服对象的惯性，控制结果有余差。

适应于对象滞后大，负荷变化不大，被控对象变化不频繁，结果允许有余差的系统。

在自动调节系统中，E=SP-PV。

其中，E为偏差，SP为给定值，PV为测量值。

当SP大于PV时为正偏差，反之为负偏差。

比例调节作用的动作与偏差的大小成正比；当比例度为100时，比例作用的输出与偏差按各自量程范围的1：1动作。

当比例度为10时，按lO：
l动作。

即比例度越小。

比例作用越强。

比例作用太强会引起振荡。

太弱会造成比例欠调，造成系统收敛过程的波动周期太多，衰减比太小。

其作用是稳定被调参数。

积分调节作用的动作与偏差对时间的积分成正比。

即偏差存在积分作用就会有输出。

它起着消除余差的作用。

积分作用太强也会引起振荡，太弱会使系统存在余差。

微分调节作用的动作与偏差的变化速度成正比。

其效果是阻止被调参数的一切变化，有超前调节的作用。

对滞后大的对象有很好的效果。

但不能克服纯滞后。

适用于温度调节。

使用微分调节可使系统收敛周期的时间缩短。

微分时间太长也会引起振荡。

参数设定的方法一般是，先比例次积分后微分的顺序进行。

看曲线调参数，从调节品质的曲线逐步找到最佳参数．
在随动系统中，采用数字PI控制可以达到控制精度高、无超调、响应快、曲线拟合精度高等优点，并简化了控制电路。

传统的位置式PI算法一般是可以达到基本控制要求，但必须有一个前提：
控制周期要足够小。

如果控制周期过长，曲线拟合差，要达到15％的曲线拟合误差有点困难，甚至可能会造成系统失控，并造成对机械设备的损伤。

因此，针对本文所提到的控制系统，不能简单的采用位置式PI算法，而应该对其进行改进，以适应该控制系统的要求。

比例系数K是和每次采样的偏差值有直接关系，因此提高Kp能使系统响应较快；同时积分系数Ⅸ尾和前面所有的采样偏差值有关，由于采样周期长，每次采样的误差影响较大，因此降低积分系数对提高控制精度有好处。

但提高比例系数和降低积分系数会使计算机每次输出值的变化较大。

（二）
PID控制(实际中还有仅用到PI和PD的控制)，就是根据系统的误差或者加上系统误差的变化率，利用比例、积分、微分计算出控制量进行控制。

任何闭环控制系统的调节目标是使系统的响应达到快(快速)、准(准确)、稳(稳定)的最佳状态，PID调整的主要工作就是如何实现这一目标。

增大比例P项将加快系统的响应，其作用是放大误差的幅值，它能快速影响系统的控制输出值，但仅靠比例系数的作用，系统不能很好地稳定在一个理
想的数值，其结果是虽较能有效地克服扰动的影响，但有稳态误差出现。

过大的比例系数还会使系统出现较大的超调并产生振荡，使稳定性变差。

积分I项的作用是消除稳态误差，它能对稳定后有累积误差的系统进行误差修整，减小稳态误差。

在积分控制中，控制器的输出与输入误差信号的积分成正比关系。

对一个自动控制系统，如果在进入稳态后存在稳态误差，则称这个控制系统为有差系统。

为了消除稳态误差，在控制器中必须引入积分项。

积分项对误差的作用取决于时间的积分，随着时间的增加，积分项会增大。

这样，即便误差很小，积分项也会随着时间的增加而加大，它推动控制器的输出向稳态误差减小的方向变化，直到稳态误差等于零。

微分具有超前作用，对于具有滞后的控制系统，引入微分控制，在微分项设置得当的情况下，对于提高系统的动态性能指标有着显著效果，它可以使系统超调量减小，稳定性增加，动态误差减小。

在微分控制中，控制器的输出与输入误差信号的微分(即误差的变化率)成正比关系。

自动控制系统在克服误差的调节过程中可能会出现振荡甚至失稳，其原因是由于存在有较大惯性环节或滞后的被控对象，具有抑制误差的作用，其变化总是落后于误差的变化。

解决的办法是使抑制误差作用的变化“超前”，即在误差接近零时，抑制误差的作用就应该是零。

微分项能预测误差变化的趋势，从而做到提前使抑制误差的控制作用等于零，甚至为负值，从而避免了被控量的严重超调，改善了系统在调节过程中的动态特性。

（三）
PID控制器参数调节的方法很多，概括起来有两大类：
一是理论计算法，它主要是依据系统的数学模型，经过理论计算来确定控制器参数，这种方法可能会由于系统模型的不精确性使得所得到的PID参数不能直接应用，还必须通过工程实际进行调整和修改；二是工程方法，它主要依赖工程经验，直接在控制系统的试验中进行，该方法简单、易于掌握，在工程实际中被广泛采用。

工程实际中，PID控制器参数的调节方法主要有临界比例法、反应曲线法和衰减法。

3种方法各有其特点，其共同点都是通过试验，然后
按照工程经验公式对控制器参数进行调节。

但无论采用哪一种方法所得到的控制器参数，都需要在实际运行中进行最后调整与完善。

现在一般采用的是临界比例法，利用该方法进行PID控制器参数的调节步骤如下：
①首先预选择一个足够短的采样周期让系统工作；②仅加入比例控制环节，直到系统对输入的阶跃响应表现出临界振荡，记下这时的比例放大系数和临界振荡周期；③在一定的控制度下通过公式计算得到PID控制器的参数。

PID控制器参数的调试实例当调速系统的各项基本参数设定后，接下来是调整PID参数以取得最理想的控制效果。

下面以控制目标为恒定转速的柴油机电站的PID调节器为例，具体说明工程法的调节步骤。

(1)比例参数：
在保持转速稳定时应使用最大比例增益。

增加比例增益直到转速开始波动，然后减小比例增益直到波动停止。

如果一直没有转速波动，则抖动执行器连杆，然后减小比例增益直到波动停止。

但比例增益太大会导致系统转速出现振荡，这时应减小比例增益。

(2)积分参数：
在保持转速稳定时应使用最大积分增益。

增加积分增益直到转速开始波动，然后减小积分增益直到波动停止。

如果一直没有转速波动，则抖动执行器连杆，然后减小积分增益直到波动停止。

但积分增益太大会导致系统转速出现振荡，这时应减小积分增益。

(3)微分参数：
增加微分增益直到出现反应对负载瞬变有最小的超调量。

但微分增益太大也会导致系统转速出现振荡，这时应减小微分增益。

(4)PID调整顺序：
调试时，可以先调比例参数，然后调积分参数，最后调微分参数，之后再调比例参数和积分参数。

如果需要，重复进行
(1)～
(3)步骤，直至达到理想的效果。

PID控制是工程实际中应用最为广泛的调节器控制规律，它具有结构简单、稳定性好、工作可靠、调整方便等优点。

但在实际在线调试中，需要遵循一定的规律，掌握一定的调试技巧才能又快又好地将控制系统调整到最佳的效果。

温度控制系统具有非线性、时变性和滞后性的特性，并且锅炉水温控制系统中的循环水也是强干扰，增加了系统控制的复杂性，常规PID控制效果不太理想，而模糊PID参数自整定控制算法对于解决温度系统中的非线性、时变性和大延时起到明显的改善效果，对干扰也具有较好的抑制词节能力。
