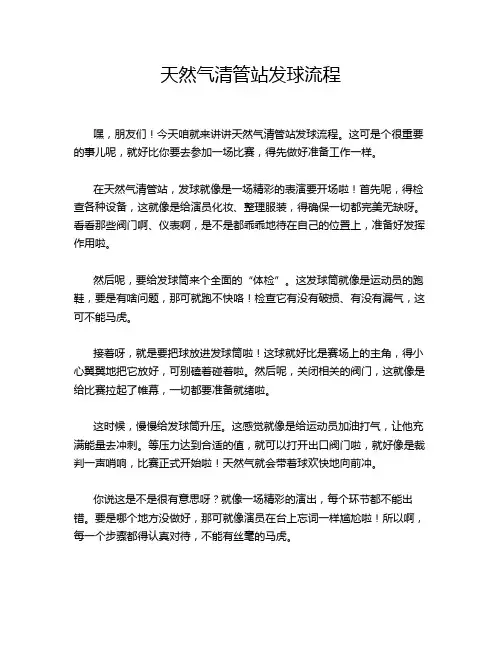

天然气清管站发球流程
天然气清管站发球流程嘿，朋友们！今天咱就来讲讲天然气清管站发球流程。
这可是个很重要的事儿呢，就好比你要去参加一场比赛，得先做好准备工作一样。
在天然气清管站，发球就像是一场精彩的表演要开场啦！首先呢，得检查各种设备，这就像是给演员化妆、整理服装，得确保一切都完美无缺呀。
看看那些阀门啊、仪表啊，是不是都乖乖地待在自己的位置上，准备好发挥作用啦。
然后呢，要给发球筒来个全面的“体检”。
这发球筒就像是运动员的跑鞋，要是有啥问题，那可就跑不快咯！检查它有没有破损、有没有漏气，这可不能马虎。
接着呀，就是要把球放进发球筒啦！这球就好比是赛场上的主角，得小心翼翼地把它放好，可别磕着碰着啦。
然后呢，关闭相关的阀门，这就像是给比赛拉起了帷幕，一切都要准备就绪啦。
这时候，慢慢给发球筒升压。
这感觉就像是给运动员加油打气，让他充满能量去冲刺。
等压力达到合适的值，就可以打开出口阀门啦，就好像是裁判一声哨响，比赛正式开始啦！天然气就会带着球欢快地向前冲。
你说这是不是很有意思呀？就像一场精彩的演出，每个环节都不能出错。
要是哪个地方没做好，那可就像演员在台上忘词一样尴尬啦！所以啊，每一个步骤都得认真对待，不能有丝毫的马虎。
而且呀，这发球流程就像是做饭一样，得掌握好火候。
升压不能太快，也不能太慢，得恰到好处。
这可不是随便就能做好的，得靠经验和细心呢。
想象一下，如果发球的时候出了问题，那会造成多大的影响呀！所以呀，负责这个工作的朋友们可得打起十二分的精神来。
总之呢，天然气清管站发球流程虽然看起来有点复杂，但只要认真去做，就一定能做好。
就像我们生活中的很多事情一样，只要用心，就没有做不好的。
让我们一起把这个“表演”完美地呈现出来吧！。
天然气管道清管介绍及风险分析
296在天然气管道内，如果存在大量的水，就会影响调压设备，甚至会发生冻堵，不利于管道稳定的运输，还会对管道的内壁造成损坏，直接影响着管道的安全运行。
面对已经投产的管道，主要的清管工作就是清理掉铁粉，使管壁足够的光滑，进而提高管到的运输效率。
然而，在实际清管中，常常遇到意想不到状况，比如会出现卡球，又或者堵塞等，甚至会引发泄漏事故。
1 天然气管道清管的概述1.1 构建清管方案对天然气管道进行清管之前，要制定成熟的方案，作为天然气公司，要对天然气干线进行检测，全面检查每个输气站的天然气水露点，明确最低的水露点，同时，还要分析游离水的状态，进而判定管道内的游离水情况。
1.2 现场的准备工作（1）在施工现场，要设置专业的技术人员，成立指挥小组，对清管工作所涉及设备等进先检查，保证清管的全程中，所有设备不发生故障。
此外，还要保证清管器操作的能够处于安全状态。
对人员、通信以及车辆等要合理安排。
（2）在清管之前，要得到上级主管领导的认可，取消截断阀中的自动关断功能。
（3）在收球站场之前，缓冲球应该置于收球筒中，进而避免清管器对收球筒盲板造成冲击。
1.3 技术准备对于以往的工作经验要认真分析，做好总结，根据管道的具体情况，编制相应的操作细则。
对于各管段管道，要全面监听，有效的控制清管器，保证其运行速度的合理性。
在清管之前，要对收发球筒的盲板进行检查与维护，保证盲板开的正常工作。
对于阀门，不仅要全面检查，还要注重保养，不能让阀门内漏，在很大程度上，为清管操作提供了安全保障。
1.4 收球作业通过收球作业，可以让清管器顺利进入球筒，并且接近距盲板。
一方面对站外、站内进了有效监听，另一方面在清管器前往站场时，能够对收球筒的旋塞阀进行控制，实现引球。
2 天然气管道清管风险分析2.1 管道的风险性输油管道经过长时间的运转，在内部容易出现蜡沉积、砂积等，还会腐蚀管道，改变管道的内径。
对于输气管道，也沉积相应的机械杂质，也会改变管道的内径。
浅析长输管道清管及内检测
浅析长输管道清管及内检测随着长输管道的投产和长时间运行，管道的清洁度、使用寿命和安全系数降低。
面临国内复杂多变的危化产品爆炸多发现象，需要有针对性的对管道进行清管、内部检测、维修与护理，达到清除管道内的杂物、精确的了解管道内部腐蚀情况的目的，确保管道安全运行，减少给企业和周边居民造成的影响和损失，延长管道的使用年限和寿命。
标签：管道；清管；内检测；安全1 前言管道清管及检测是长输天然气管道投产或运行中的一项重要工作，保证管道正常运行。
随着国内部分天然气管道的长时间投产运行、国内复杂多变的危化产品爆炸多发现象，给国家、社会和人民造成了巨大损失。
清管和内检测是长输管道安全运行的重要环节，本文针对管道清管和内检测做出分析。
2 管道清管2.1 清管器及收发球筒管道清管主要设备包含清管器、收发球筒及通球指示仪等。
（1）常用清管器类型。
清管器是长距离输油、输气管道运行作业中不可缺少的工具，对在役管道的清理杂物、除污具有良好的作业效果，目前已得到广泛应用。
常用的清管器类型有泡沫清管器、橡胶清管器、皮碗清管器以及正在逐步普及的智能清管器。
（2）收发球筒。
清管器收、发装置包括收、发球筒，工艺管线，阀门以及装卸工具和通球指示器等辅助设备。
收发球筒的设计长度应能满足发送最长清管装置的需要，发球筒一般不应小于筒径的3～4倍。
接收筒应当更长一些，其长度一般不小于筒径4～6倍，除容纳清管器和检测器外，还需满足管道清管杂物的空间。
2.2 管道清管的工作原理管道在建成投产初期和运行期间，都会进行清理作业。
清管器依托收发球筒实现发送和接收，依靠其在管道内产生的刮削和冲刷实现对管线的除锈、清污、清扫、测径等目的。
（1）新建管线在投产试运行前，管道中夹杂着较多的施工垃圾和介质杂质。
为保证管道工程的顺利投产，介质的稳定流通，一般在管道投产初期清管作业尤为重要和频繁。
管道投产前一般采用空压机等外部推力来推动清管器前进，管道运行后运用内介质实现清管器的推送。
燃气长输管道带气通球清管的分析
，
４
Ｑ ０
． ， Ｉ ｄ Ｐ
Ｌ——精 管 器离起点 的距离 ｍ ） Ｐ ｏ — 标准大气 压 １ ． ０ ３ ３ （ ｋ ｇ ／ ｍ ） Ｔ ｎ — — 工程标 准状态绝列温度 ， ２ ９ ３ （ Ｋ ） Ｑ ——发球后累计ｊ 气量（ 标米 ） Ｐ— —球 后平均绝对 压力（ ｋ ｇ ／ ｃ ｍｚ ） Ｔ— —球 后管 段平均绝 对温度（ Ｋ ） ｚ——燃气压缩系数 ｄ— —管 道内径（ １ ３ ｑ ） 将有关数 值代 ＾ 式（ ３ ） ， 可得 Ｌ＝０ ． ０ １ １ ８ ３ ５ Ｔ Ｚ Ｑ ｄ Ｐ （ ０ ６ ３ ０ ） ０ ． ０ ０ ９ ０ １ Ｔ Ｚ Ｑ ｏ ／ Ｐ （ ０ ７ ２ ０ ） １ ． ３ ． ４算 通过一 段路程 所用时间
・
３ ４・
科 技 论 坛
燃气长输管道带气通球清管 的分析
刘 丽 平
（ 中煤龙化煤４ Ｌ ｘ － 有限公 司输 气分公司， 黑龙江 哈 尔滨 １ ５ ０ ０ ３ ８ ）
摘 要： 文章介绍 了燃气长输管道带气通球清管的过程 ， 分析 了清管球的运行规律 、 出现 的问题及其解决措施。 关键词： 燃 气长输管道； 清管 ； 清管器
由此可以推算出 作者简介： 刘丽平（ １ ９ ７ 嗽 黑龙江省哈 尔滨人， 工程师， 学士ｊ 毕业于哈尔滨理工大学从 事计量管理工作。
３结论
ＬＰ
Ｏ ． ０ １ １ ８ ３ ５ ＴＱ￣
ＬＰ Ｏ ． ０ ０９ ０１ ７ 《
（ ０ ６ ３ ０ ）
天然气管道清管作业技术浅析
天然气管道清管作业技术浅析作者：张彩霞刘彦花张莉付强来源：《中国石油和化工标准与质量》2013年第18期【摘要】天然气管道运行过程中由于天然气所含杂质积聚在管道内导致管道输送效率降低，或由于其他原因需对管道进行清管作业。
如何保证清管作业顺利进行，本文通过对中沧线清管作业过程分析和总结，阐述清管作业前、作业过程中和作业结束后注意的问题，探讨如何高效完成天然气管道清管作业。
【关键词】天然气管道清管作业卡堵清管三通气量调节长输天然气管道运行过程中，由于杂质长期积聚在管道内部，造成管线通过面积减小影响管道输送效率；管道中水的存在会与天然气中的H2S、CO2等发生反应，对管道产生腐蚀；为了检查管内情况，需要对管道进行内部检测。
通常上述情况需要对管道进行清管作业，以提高管道输送效率、降低杂质对管线腐蚀，达到管道内检测要求等目的。
中沧天然气管道1986年建成投产，起点位于河南省濮阳市，终点位于河北省沧州市，将中原油田天然气输送至沧州，全长360多公里，已运行20多年。
由于中原油田天然气连年减产，受到输量和压力的影响中沧线近20年未进行清管作业。
2008年中沧线与冀宁联络线连接，气源来自冀宁联络线，通过恩城站向濮阳和沧州两个方向输送。
为了检查管道内部情况，2012年对管道进行了内检测，内检测前期开展了管道的全线清管作业。
1 清管作业前准备由于中沧线近20年未进行全线清管作业，为了摸清管道内部情况，清管作业前编制了详细的清管作业方案。
并查找历史资料、调研管线现场情况，进行了清管前的检查，包括以下内容：（1）对管道的干线、弯头及沿线地形地貌及占压情况进行全面排查，确认满足清管要求。
查阅施工资料确认干线设计施工时采用弯头的曲率半径是否满足所选择清管器通过要求。
（2）检查发现对清管作业影响较大的问题，进行风险识别，整改不可接受项，完成整改后再实施清管作业。
对于管线增加分输口改造过程中在干线连接的三通类型进行调查，是否采用带格栅的清管三通，避免因分输气量大将清管器吸入分输管线。
天然气管道通球通球、清管作业指导书
连云港XX天然气有限公司高压输气管线工程通球、清管作业指导书编制: XX审核: ＸX审定： XX连云港XX天然气管道工程有限公司目录一、工程概况 (1)二、施工组织设计编制依据 (1)三、施工组织及部署…………………………………………………………………………１四、清管｜通球施工案 (2)五、安全措施 (6)六、质量措施 (8)七、机具设备表 (8)一、管道清管１。
钢管全部连通和回填后，安装收、发球装置,开挖排污坑。
确认安全、技术措施到位。
管道内注入清水,目的是管道内部润滑和使泥土松软。
2.装入聚氨酯清管器,在起点后端注入压缩空气,利用空气推动聚氨脂清管器至终点通球清管。
达到使较大杂物被清管器本体带出为止。
3。
球速控制：将压缩空气直接打入钢管，通球速度过快则三皮碗聚安酯清管器易磨损，管道易发生振动,一般应在２～6Km ／h 之间，最高时速不超过３ Ｋm ／h.４。
压差范围：当清管器与收球装置间压力为大气压时,清管器与发球装置间压力大于0。
2 Mpa 即可推进清管器前行。
5。
清管器与发球装置间压力持续升高则表示有卡阻,应分析原因。
清管器正常推进时清管器与发球装置间压力应保持０.2Mpa 左右。
当球速过快时，可调节空气压缩机出口阀控制管道进气量,或调节收球端排气阀,均可达到控制球速的目的.６.卡阻处理方案：通球卡阻时,应按下列优先顺序处理： (1）找出卡阻位置,分析原因。
临时发球装制作示意图 临时收球装置制作示意图（2）加压（不得超过设计压力）。
(3)顶管部分卡球处理办法可用双向清管器。
(４）切管取球,连通后再正向推球。
二.管道二次清管１.装入聚氨酯清管器,在起点后端注入压缩空气,利用空气推动聚氨脂清管器至终点通球清管一次。
这次通球的目的是使较小杂物被清管器本体带出。
2。
管道二次清管完成，拆除收、发球装置,安装试压装置。
3．分段试压按照设计文件及施工标准规范的要求,分段管道单独进行强度试压、严密性试压。
试分析天然气长输管道清管作业工艺
85随着我国经济的发展以及城市化的推进，人们生活水平不断提高，对生活质量的要求也不断增加，在人们的日常生活中，天然气作为人们常常使用的资源，加强对天然气的建设就成为其中的重要内容，故此，在天然气管道的建设中，清管工作作为其中的重要环节，要提高其清管技术水平，将管道中的有害气体等进行清理，从而提高对管道内部的检测水平，促进天然气输送效率水平的提升，进而减小管道被腐蚀的发生概率。
一、清管技术概述在天然气长输管道的建设中，清管作业是其中的重要环节，提高清管技术水平是其中的重要内容，所谓的清管技术就是对天然气的管道内展开清理活动，其主要包括几个方面，首先要先清理输气管道内部的液态水，清理干净液态水可以防治在冬季等温度较低的时间段出现内部液态水结冰的情况，以免导致其堵塞管道，影响天然气的正常运输，其次，天然气管道内部会出现大量的污秽等杂质，尤其是一些在进行施工的过程中残留的垃圾杂物，这时就需要对内部的污秽杂物进行清除干净，这样可以保障天然气的正常输送，再者一些天然气管道内部长时间没有进行使用会出现一些化学物质残留，这时就需要对这些化学物质进行仔细清除，同时，在天然气管道内部会有一些金属变形的情况，这时需要检查管道内部的通过能力以及管道内外部金属有无变形或缺失情况，从而保障天然气管道的正常使用，最后，在天然气管道的清管作业中，要清理清理天然气中含有的污液、杂质或粉尘，避免杂物冲刷或腐蚀管线内壁导致设备无法正常使用。
二、天然气长输管道清管作业要点1.准备工作。
在天然气长输管道的清管工作中，要做好其准备工作。
天然气长输管道清管工作是一项复杂的工作，在其过程中环节较多，需要注意的细节较多，因此在进行清管工作之前要先做好准备工作，一方面要先对天然气长输管道进行检查，在检查的过程中要对管道经过的地质以及埋压情况进行排查，避免影响清管工作，并在进行检查的过程中要对管线的设备情况进行检查，查看其设备是否能够正常使用，一些设备的零部件能否正常运行，这都是需要检查的重要方面，其次要选择合适的清管器，在进行天然气长输管道的清管作业中，清管器的选择至关重要，清管器按照不同的性质可以分为泡沫清管器、皮碗清管器、直板清管器以及直板皮碗组合清管器，这是常见的清管器，在进行清管工作中要根据天然气长输管道的具体情况以及清管器的性能选择合适的类型，并对清管器进行检查，这样可以保障清管工作的效率和质量，此外，在清管工作开始之前要制定清管工作的流程和要求，这样可以保障清管工作的正常进行。
天然气管道清管作业风险分析及应对措施
天然气管道清管作业风险分析及应对措施作者：段凯宾来源：《中国科技博览》2017年第35期[摘要]随着时代的进步与人民生活水平的提高，天然气逐渐走入了居民的生活，成了居民生活中必不可少的一部分。
天然气在管道输送过程中，会在管道内造成大量污物沉积，导致天然气管道出现堵塞，甚至使管道腐蚀现象严重，影响管道传输效率。
天然气属于易燃易爆物质，在清管过程中具有一定的危险性，为了确保清理工作的安全开展，需要对可能出现的风险进行预测。
[关键词]天然气；管道清理；风险分析；措施中图分类号：TE973.8 文献标识码：A 文章编号：1009-914X（2017）35-0329-011 清管作业中的风险及应对措施1.1 清管器被卡天然气管道使用时间过长，通常会导致管道变形或者弯曲，管道中会产生一些杂物，使得清管器被卡。
如果清管器出现卡堵，会导致清管器前后的压强不一致，从而降低了天然气管道的输气量，进一步恶化，最终天然气运输管道就会瘫痪。
针对清管作业过程中，清管器卡堵的问题，可以通过以下几种方法：①发第二个清管器顶走第一个清管器；②增大清管器后的进气量，提高清管器后的压力；③排放清管器前的天然气，以降低清管器前的压力，增大清管器前后压差；④将②和③两种方法结合起来同时使用，促使清管器能够顺利通过天然气管道；⑤如果以上方法还不行，就应该考虑放空清管器所在管段天然气，截断清管器卡堵的天然气管段，将清管器取出。
1.2 清管器窜气清管器在经过长时间使用之后，会出现磨损，使得清管作业过程中经常会出现清管器窜气的现象。
清管器的磨损也会造成清管器前后的压差减小，从而延长了清管器的运行时间。
对清管器进行定期检测，及时更换损坏的设施。
当天然气的泄漏量比较大时，要对清管器进行维修，防止清管器出现窜气的现象，使清管器可以正常工作。
1.3 球筒盲板操作风险在清管作业过程中，因为是操作人员进行球筒盲板的启动和关闭，所以操作人员会面临很多风险：①球筒中的压力过大时，在取球时发生爆炸的概率很大；②没有做好防护工作，有可能会导致甲醇中毒；③缺乏实际操作经验，在进行球筒盲板操作时必然会引起一些麻烦。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天然气管道清管发球操作浅析
作者：段明霞杨斌刘利娜李聪
来源：《中国化工贸易·中旬刊》2018年第05期
摘要：在天然气的输送过程中，为清除管道内的积液杂质必须定期进行清管作业，本文通过对清管发球操作步骤的解析，阐述清管发球的操作要领、故障处理和风险控制措施，探讨如何安全高效完成天然气管道清管作业。
关键词：天然气输送；清管发球操作；故障处理；风险控制
在天然气输送过程中，大量积液杂质积聚会减小管道流通面积，降低天然气输送效率，管道中析出的凝液与天然气中的H2S、CO2等发生反应，腐蚀管道内壁，所以必须定期进行清管作业，以降低管线腐蚀，提高输送效率，监测管壁运行情况。
1 清管发球操作方法
①制定清管作业方案，细化操作步骤，对清管过程中存在的风险进行辨识并制定消减措施，对可能出现的故障制定应急预案；②对清管器进行准备，确认满足清管要求。
检查清管器外观完好；对清管器进行称重、测量直径、测量皮碗厚度；给清管器安装电池；③对清管发球装置进行检查，检查管线设备情况是否完好，阀门是否开关到位，阀门是否满足清管要求，压力表是否完好、有效、投运，盲板及各法兰是否连接紧固；④对清管发球装置进行充压、验漏，确认各部件严密不漏。
缓慢打开球筒进气阀充压，对盲板及各法兰连接部位进行验漏，确认严密不漏后放空泄压至零；⑤装入清管器。
确认放空阀全开，压力表落零，打开盲板，将清管器送至球筒大小头处，关闭盲板，关闭放空阀；⑥对球筒充压。
打开平衡阀，缓慢打开球筒进气阀充压，压力充至系统压力时打开球筒球阀，关闭平衡阀；⑦确认下游流程，调节气量至设计值。
确认下游站收球工作准备就绪，调节气量至设计值；⑧根据管道线路情况选择适宜的地点放置通过指示仪。
通常选择阀室、沟渠露管等部位，对于长期未进行清管作业，管道内部情况不明的管道，应每3-5km设置监听点，对于特殊地段加密监听；⑨倒通发球流程。
关闭主输气阀，通过指示仪提示清管器发出后记录清管发球时间；⑩恢复生产流程。
打开主输气阀，关闭球筒球阀，关闭球筒进气阀；⑪确认清管器是否发出。
打开平衡阀，打开球筒放空阀泄压至零；打开盲板，确认清管器是否发出；对盲板进行保养，恢复盲板；⑫对发球筒进行充压验漏，确认各部件完好；⑬计算清管器运行时间并告知下游收球站；⑭运行中每10min记录一次压力、温度、瞬时气量及累计气量；加强与下游收球单位的沟通，严密监测清管器运行状况，合理控制气量，控制清管器运行速度。
2 清管器运行时间计算方法
3 清管发球操作中常见故障及处理措施
3.1 清管器卡阻
可能原因：由于清管器在行进中遇到较大障碍物或因管道变形、管道三通或不规则处、通球流程未全开到位等。
处理措施：①高清管器上游压力，增大压差，使之运行；②降低清管器下游压力，建立一定压力差，使之运行；③排放清管器前天然气，反推清管器解卡；④以上方法均无效时，停气放空，切割管线，取出清管器。
3.2 清管器破裂
可能原因：清管器在行进过程中磨损划伤，进而会使清管器停止运行。
处理措施：发送第二个清管器，将第一个清管器顶走。
4 清管发球操作中存在的风险及处理措施
①未泄压至零，打开盲板时清管器飞出，造成人员机械伤害；处理措施：打开盲板前必须确认收球筒球阀、球筒进气阀处于关闭状，平衡阀处于打开状态，放空泄压至零，打开盲板时人员必须站在盲板非门轴侧面；②天然气泄漏，引发人员中毒，火灾爆炸；处理措施：清管收球前必须对球筒进行充压验漏，确认盲板及各连接部位密封不漏；③收球方打开盲板后，硫化亚铁自燃，引发火灾事故；处理措施：收球方打开盲板前必须对球筒进行注水操作；④流程切换错误，导致设备超压。
处理措施：流程切换严格遵循先开后关的原则，确保天然气流程畅通。
5 结语
清管作业前必须做好充足的准备工作，并根据实际情况制定详细的发球方案是保证清管作业能否顺利进行的关键。
对清管器及清管设备、流程进行检查准备对清管作业是否能顺利进行起着至关重要的作用。
严格遵循标准操作程序，合理安排布置清管作业各工序，充分考虑清管作业程序和存在风险，才能安全高效完成清管作业。
参考文献：
[1]郭东升，闫青松，周道川等.天然气管道在线清管作业风险识别及控制[J]油气储运，2013，32（10）：1048-1053.
[2]吴凤芝，张火箭，屠明刚.清管作业在天然气管道上的应用[J].中国新技术产品，2010（11）：56-57.。
