35kv输变电工程可研报告
德格县兴城至多瀑沟35kV输变电工程水土保持设施验收环评报告公示
德格县兴城至多瀑沟35kV输变电工程水土保持设施验收评估特性表前言德格县兴城至多瀑沟35kV输变电工程位于四川省甘孜州德格县和白玉县境内，其中多瀑沟35kV变电站位于德格县岳巴乡岳巴寨村多瀑沟水电站旁，为雀儿山南部地区，站址邻岳巴乡通乡公路；兴城～多瀑沟35kV线路工程位于德格县和白玉县境内，线路从兴城电站向东南方向出线，止于35kV多瀑沟变电站，线路长58.17km（架空）+0.2km（电缆），其中有490m线路共3基杆塔位于白玉县登龙乡境内。
本项目中新建的变电站位于通乡公路附近，项目线路工程也沿区域各即有公路两侧附近走线，项目建设交通总体较为便利。
本项目建成后，多瀑沟35kV变电站作为多瀑沟供区新的35kV电源点，可改善多瀑沟供区小水电孤网运行、供电不稳定的现状，能保证该供区牧民丰、枯期的用电需求，提高供电质量。
同时，本项目在解决多瀑沟片区用电的问题的同时也进一步完善了德格县电网结构，为今后的统一调度管理，合理分配电力资源，提高供电质量提供必要的保证。
项目主体工程主要由多瀑沟35kV变电站新建工程、兴城～多瀑沟35kV线路新建工程两部分组成。
多瀑沟35kV变电站新建工程：主变容量为本期1×2000kV A，远期1×2000kV A；35kV出线本期1回，远期1回；10kV出线本期4回，远期4回；无功补偿容量本期1×400kvar，远期1×400kvar。
变电站征地面积0.22hm2，其中站区围墙内面积0.06hm2，围墙外占地0.15hm2，进站道路0.01hm2。
兴城～多瀑沟35kV线路新建工程：起于兴城电站，止于本次新建35kV多瀑沟变电站。
全线长度为58.37km，其中架空线路58.17km，为单回线路，共使用铁塔63基，门形杆135基；直埋电缆沟0.20km。
项目设计静态总投资3970.02万元，实际完成投资4113.15万元，实际工期为2015年9月～2016年4月底，总工期8个月。
35KV输电线路
35KV输电线路施工组织措施及施工方案XX工程公司年月日第一章：工程概况及特点1.1、概况1.1.1、工程概况：本工程送电线路为新建单回路35KV线路, ××××××变电站35KV送电线路工程由×××××止。
导线选用LGJ-70/10型，全长24.80公里左右。
本线路工程选用单杆、三联杆，杆基共57座。
1.1.2、工程线路走向：×××位于××××流域上部，距乡镇所在地40公里，与××××伐木场交界。
××××—×××35KV 线路，起始于××电站升压站龙门构架，途经道班、×××、××、×××、××××变电站35KV进线龙门构架止。
线路跨越10KV线15次，公路13次，线路全长24.80公里，曲折系数1.12，交通情况一般。
1.1.3、沿线地形地貌情况：本工程沿线地貌为海拔高程160～500米，地形起伏较大，地势相对陡峭；山地、丘陵；工程地表分类如下：名称丘陵山地高山合计比例(%) 20％40％40％1001.1.4、工程承包范围：1.1.4.1、工程量范围：起止桩号××××××××备注基础57基立杆塔基数57基架线长度24.80km接地埋设57基附件安装57基1.1.4.2、材料供应：本工程主要材料和辅材由建阳电力公司供应。
1.1.5、交通情况：建阳×××至×××及其它乡（镇）各级公路，交通情况一般。

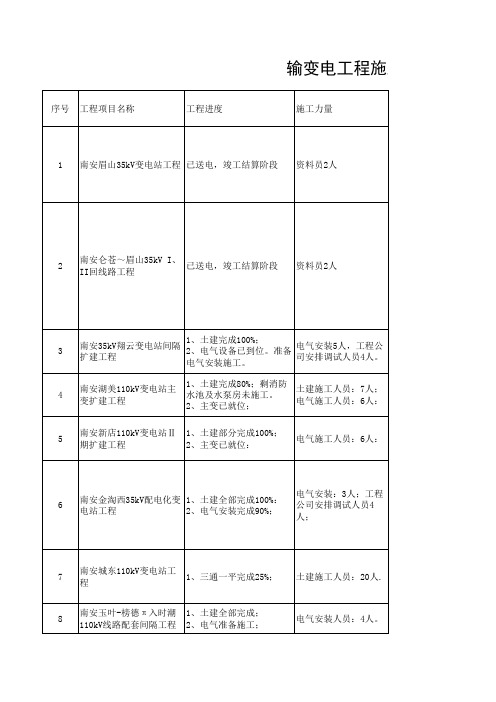

输变电工程施工承载力分析报告
1、基础全部完成；
2、组塔剩#4半座；
11
翔云~坂头二级电站35kV 3、#2~#4~#5耐张段未架
线路工程
线；
技工：9人；民工：8 人；
4、仑坂线T接至#5塔未施
工
1、基础全部完成；
12
35kV诗山-金淘T接进金淘 2、组塔剩#1半座；
技工：9人；民工：8
西线路工程
3、#1~#2耐张段未架线； 人；
电气安装5人，工程公 司安排调试人员4人。
4
南安湖美110kV变电站主 变扩建工程
1、土建完成80%；剩消防 水池及水泵房未施工。 2、主变已就位；
变电站Ⅱ 1、土建部分完成100%；
期扩建工程
2、主变已就位：
电气施工人员：6人：
6
南安金淘西35kV配电化变 1、土建全部完成100%：
电气大部分设备到场，增加6人进场施 工电气；
1、控制电缆19*2.5mm2 130米，7*4mm2 130米多股铜 芯线未到，此前到货为单股铜芯线，需更换。因电缆 未到货，导致调试无法进行。 2、因设备无法进场，业主要求施工进站道路，我施 1、请业主尽快安排材料到货。 工已完成道路两侧挡土墙，长约300米。但至今未出 2、请业主尽快与设计单位协商解决。 设计图纸，且投标预算中无此项报价，如需施工，需 设计变更并出具预算书，请业主尽快与设计协商并解 决。
请业主、监理尽快协调并予以审核办理 。
1、 由于竣工结算是施工蓝图+设计变更+签证结算，
本工程设计变更多，部分变更设计单位未出具设计变
更（如增加#27+1基础、#32基础型式设计变更等），
需重新出版施工蓝图将变更部分画入施工图，如我施
工单位现提供结算资料，后续审计单位禁止再补资
35KV输变电工程可行性研究报告
35KV输变电工程可行性研究报告一、项目背景随着经济发展和城市化进程的加快，对电力供应的需求不断增长。
为满足日益增长的用电需求，建设一座35KV输变电工程是必要的。
本报告旨在对35KV输变电工程的可行性进行研究，为项目决策提供依据。
二、项目概述1.项目名称：35KV输变电工程2.项目地点：地处市中心，交通便利，土地资源充足3.项目规模：建设一座35KV的输变电工程，包括变电站、输电线路等设施。
三、市场需求分析1.电力供应紧缺：当前电力供应存在缺口，无法满足用电需求的增长，特别是商业、工业用电方面，对电力的需求量较大。
2.经济发展需要：随着城市发展和产业结构升级，对电力的需求将会进一步增长。
3.绿色环保：35KV输变电工程的建设将有助于推动绿色能源的利用，减少对传统能源的依赖。
四、可行性分析1.技术可行性：35KV输变电工程是成熟的技术，建设难度不高，且已有相关经验可借鉴。
2.经济可行性：(1)投资回报率高：35KV输变电工程的建设投资回报率较高，长期运营稳定。
(2)市场潜力大：电力供应存在缺口，市场需求旺盛，有保障市场竞争力。
(3)降低用电成本：建设35KV输变电工程有助于提高电力供应的可靠性和稳定性，降低用户的停电风险和停电成本，进而降低用电成本。
(4)推动经济发展：稳定的电力供应有利于吸引投资和促进产业升级，为经济发展带来良好环境。
3.社会可行性：35KV输变电工程的建设有助于提供更好的电力供应服务，改善居民的用电体验，提高生活质量。
4.环境可行性：(1)提倡绿色能源：35KV输变电工程的建设将有助于推动新能源的利用，减少对传统能源的依赖，减少环境污染。
(2)环境影响可控：35KV输变电工程经过合理规划和设计，可以最大程度减少对环境的影响，提高环境可控性。
五、项目风险与对策2.技术风险：虽然35KV输变电工程是成熟的技术，但在具体实施过程中仍可能面临技术难题。
应加强技术人员培训和项目管理，确保工程质量。
35kv输变电工程可研报告
********35kV输变电工程初步可行性研究报告****供电局二00八年三月一、概述1、****地区概况：行政区域面积31.2万亩，境内有临白公路和陕五公路交叉穿过，交通便利，全镇有17个行政村。
近几年随着****区政府招商引资力度的不断加大，周边地区的电力用户也在迅猛增加，先后建起脱水菜加工厂15个，面粉加工厂8个，植物油场4个，公共游乐园周1个。
****区一些重要工农业生产因地理原因，大部分迁往****新建的工业园区,初步形成以农业生产、灌溉、农副产品加工等多条产业链，是****区乡镇经济发展最快的地区之一。
二、****地区电网现状及存在问题1、线路状况****镇离城较远，目前供电的10KV线路仅有一条917****线，电源取自35KV变电站。
该回线路单线长度为156KM，主干线导线型号为LGJ—70mm2钢芯铝绞线，其次干线均为LJ —50mm2铝和LJ—35mm2铝绞线，线路因危杆现象突出，其导线线径细经，遇到恶劣天气经常发生倒杆断线事故，给线路安全运行带来极大隐患。
2007年下半年线路屡次出现电压过低的现象，用电高峰时严重超负荷造成部分用户电能质量不合格，迫切需要切改到一个新的，供电半径趋于合理的电源点。
根据该地区负荷发展，结合10KV配网运行情况，10KV线路现状调查表如下：****地区10KV线路规范表（现状）2、供电能力及工程建设必要性917****线因用电负荷快速增长，其长度达到了156KM，供电半径大，末端电压质量低。
虽在2002年进行了主干线改造，但由于供电半径过大，负荷不断接入等原因在农灌高峰期、农业加工、生产负荷全部启动时电压质量偏低的问题已无力解决，2007年最大供电负荷达到了2200KW，其新增负荷不能接入，由此可见，该地区若再不进行电源点建设将严重制约地方经济发展。
“十五”期间，****镇经济得到了快速发展，同时电力负荷在不断增长。
特别是进入“十一五”以来，据电力负荷情况统计数据的反映，****电力负荷的发展明显加快，同比各乡镇国民经济增长速度要快的多。
35kv输变电工程可行性研究报告
卷册检索号35kVXX输变电工程可行性研究报告1 工程概述 (4)1.1设计依据 (4)1.2工程背景 (4)1.3设计水平年 (4)1.4主要设计原则 (4)1.5设计范围及配合分工 (4)2电力系统一次 (5)2.1 XX电网概况 (5)2.2用电需求预测 (9)2.3工程建设的必要性 (10)2.7工程建设方案及相关电气计算 (11)2.8电气参数选择 (13)2.9电力系统一次结论与建议 (13)3电力系统二次 (14)3.1系统继电保护 (14)3.3远动信息 (15)4变电站站址选择 (18)4.1基本规定 (18)4.2站址区域概况 (19)4.3站址的拆迁赔偿 (20)4.4出线条件 (20)4.5站址水文气象条件 (20)4.6水文地质及水源条件 (20)4.7站址工程地质 (20)4.8 土石方情况 (21)4.9进站道路和交通运输 (21)5变电站工程内容 (21)5.1建设规模 (21)5.2电气主接线及主要电气设备选择 (21)5.3电气布置 (23)5.4电气二次 (24)6变电站扩建工程设想 (30)7.送电线路路径及工程内容 (30)8建设项目土地利用情况 (36)8.1变电站用地 (36)9投资估算 (36)9.1投资估算汇总表 (36)附件附件一站址、路径协议附件二相关附图附件三投资估算书附图目录附图一2010年电力系统地理位置接线现况图附图二2013年（本项目投产年）电网地理位置接线图附图三2020年（远景规划年）电网地理位置接线图附图五站址位置及进出线方向图附图六变电站电气主接线图附图七变电站电气总平面布置图附图十线路路径方案图附图十一杆塔型式一览图附图十二杆塔基础型式一览图1工程概述1.1设计依据（1）根据XX省2012年35kV及以上农网改造升级和无电地区电力建设工程项目可行性研究工作的通知。
（2）与XX电业局签订的设计咨询合同。
（3）XX农电局下发的关于《35kVXX输变电工程的设计任务书》。
35千伏变电站改造工程可研报告
目录1.工程概述 (1)1.1设计依据 (1)1.2工程概况 (1)1.3设计水平年及远景水平年 (3)1.4主要设计原则 (3)1.5编制范围 (3)2、电力系统一次 (4)2.1电力系统概述 (4)2.2工程建设必要性及建设时序 (9)2.3主变容量的选择 (11)2.4接入系统方案 (11)2.5短路电流计算 (12)2.6主变型式选择及无功配置 (13)2.7系统对有关电气参数的要求 (13)2.8变电站建设规模及电气主接线建议 (14)3、电力系统二次 (15)3.1系统继电保护及安全自动装置 (15)3.2调度自动化 (15)3.3系统通信 (17)4、变电站工程设想 (17)4.1工程概况 (17)4.2电气一次 (22)4.3电气二次 (29)4.4土建部分 (37)5、配套间隔 (44)6、线路工程设想 (44)7、停电过渡方案 (44)8、环境保护、水土保持和节能减排 (44)8.1环境保护 (44)8.2水土保持 (45)8.3节能减排 (45)9、劳动安全卫生 (47)9.1防火、防爆 (47)9.2防电伤、防机械伤及其它伤害 (47)9.3综合评价 (47)10、交通运输及施工条件 (47)10.1交通运输 (48)10.2施工条件 (48)11、通用设计、通用设备应用情况 (48)11.1通用设计执行情况 (48)11.2通用设备应用情况 (48)12、投资估算 (49)12.1编制依据 (49)12.2工程投资 (50)12.3造价分析 (50)12.4项目财务合规性及经济性分析 (51)13、结论及建议 (55)13.1建设必要性 (55)13.2工程规模 (55)13.3工程建设时序 (55)附图：附图1~11 系统部分附图附图12~16 电气一次附图附图17~21 电气二次附图附图22~24 土建附图附表：附件1：主要设备材料表附件2：停电过渡方案附表3：2018年35千伏及以下电网设备状态评价结论汇总1.工程概述1.1设计依据（1）国家电网公司Q／GDW10270-2017《220千伏及110(66)千伏输变电可研内容深度规定》；（2）国家电网基建〔2019〕168号国家电网有限公司关于发布35～750kV输变电工程通用设计通用设备应用目录（2019年版）的通知；（3）国家电网基建[2014]1131号《国家电网公司关于明确输变电工程“两型三新一化”建设技术要求的通知》；（4）湖南电网35kV输变电工程可行性研究编制规范（2010年06月）；（5）《湖南省电力公司35~500千伏电网项目前期工作管理规定》；（6）《2018-2019年湘西35千伏电网规划项目优选排序报告》（审定稿）结论；（7）设计人员前期收集的勘察资料；1.2工程概况为满足古丈县大溪坪镇周边地区用电需求和光伏发电送出需求，促进当地经济的发展，提高地区供电可靠性和供电能力，加强电网结构，拟对大溪坪变进行改造。
35kV-220kV输变电工程造价与变化趋势分析
35kV-220kV 输变电工程造价与变化趋势分析摘要：在近几年来，随着我国当前电力事业的不断发展，35kV-220kV输变电工程的数量在不断的增加，为了产生预期的经济效益，需要加强对造价管理重视程度，但是由于包含内容具有复杂性的特征，在造价管理方面经常会存在一定的不足，因此需要根据时代发展的方向，完善造价管理模式，并掌握造价的变化趋势，以此来提高后续管理的效果。
关键词：35kV-220kV输变电工程；造价；变化趋势在我国经济发展的进程中，社会对用电量的需要也在不断的上升，在建设环境造型的启动社会背景下，对于电力事业发展来说提出了更高的要求，在实际工作中需要根据输变电工程造价的波动来优化实际的造价管理模式，从而使得输变电工程整体效益能够得到全面的提高，推动行业的进步和发展。
一、输变电工程造价的变化研究（一）结构情况在当前35kV-220kV输变电工程中的造价出现朝着上升的趋势而不断的发展，由于各种耐热和紧凑型的技术涌入到实际工作中，对于材料的消耗来说在不断的增加，并且随着我国社会经济的不断发展在材料价格方面呈现出的上升的趋势，因此在实际工作中需要加强对输变电工程造价管理重视程度，避免对后续经营效益造成一定的影响，在实际工作中由于地区约束和土地资源的因素影响下，优选余地是比较小的，输电走廊变得越来越紧张［1］。
另外对于土地征地和补偿费用来说在不断的提高，这也是实际资金投入上涨的主要原因。
为了避免出现资源浪费的问题，做好造价管理已经成为输变电工程施工中的重要组成部分了，所以在实际工作中，需要根据实际工作要求以及周边地质条件来提高后续工程造价管理的针对性，掌握工程造价和材料价格的变化趋势，制定针对性较强的造价管理方案，从而提高学校造价管理效果。
（二）变化分布特征不同等级的输变电工程建设条件和工程特点有着一定的差异性，这就导致在造价管理方面存在一定的不足，例如如果在工程建设时不确定因素是比较多的话，那么造价管理的工作难度也在不断的提高，从离散的角度来看，输电线路的电压等级越高，那么离散性要超出高电压，变电工程的可控性很难满足相关的标准，所以相关企业需要采取之匹配的造价管理方案来提高后续管理的效果。
T接至荣变35KV送电线路工程
5.3导线、地线防振
年平均气温
0
0
15
最大风速
0
25
-5
设计覆冰
15/20
10
-5
安装情况
0
10
-5
事故情况
0
0
0
大气过电压
0
10
15
内部103kg/m3
雷电日
60日/年
5导线和地线
5.1导线地线型号和特性
本工程导线采用LGJ-120/25型钢芯铝绞线。T接点附近的白川线为无地线段，因此本工程T接侧线路不带地线，与之配合地线采用Zn-5%AL-RE GJ 1X7-9.0-1270-B-GB/T 20492-2006锌-5%铝-混合稀土合金镀层钢丝钢绞线（简称XGJ-35）。
按照设计规程规定，钢芯铝绞线年平均运行应力大于破坏应力的16％，钢绞线年平均运行应力大于破坏应力的12％，或档距超过500m，需采取防振措施。
本设计为降低导地线的年平均运行应力，采用2.7的安全系数进一步放松导线，改善了防振情况，仅需在部分耐张段和大档距安装防振锤。
本设计导地线防振锤配置及安装数量见表5.3-1：
导、地机械物理特性见表5.1-1。
表5.1-1 导、地线型号和特性表
导线及避雷线型号
LGJ-120/25
XGJ-35
计算截面（mm2）
铝股
35kv输变电工程可研报告
35kv输变电工程可研报告一、项目概述该项目是一项35kV输变电工程，旨在满足当地电力供应需求，并改善电网系统的可靠性和稳定性。
该工程包括设立一个新的35kV变电站和一系列输电线路，涉及设备采购和安装、土地准备、环保审批等过程。
二、项目背景该地区电力负荷逐年增长，现有输电线路和变电站已经无法满足需求。
为了满足未来的电力供应需求，新建35kV输变电工程成为必要选择。
该工程将有效提高电网的传输能力和可靠性，并推动当地经济发展。
三、项目目标1.建设一座满足35kV电力输送需求的变电站；2.新建一系列35kV输电线路，以连接变电站与用户；3.提高电网传输能力，满足日益增长的电力需求；4.改善电网系统的可靠性和稳定性。
四、项目内容与规模1.建设一座容量为XX的35kV变电站；2.新建XX公里的35kV输电线路；3.升级或扩建现有的配电网，以适应新增变电站和输电线路。
五、项目实施方案1.项目前期：确定项目需求，进行可行性分析和初步设计；2.设计阶段：进行详细设计，包括变电站和输电线路的布置、设备选型和线路走向等；3.设备采购与安装：根据设计要求采购设备，并进行安装和调试；4.土地准备：按照政府规定完成土地征用和拆迁工作；5.环保审批：按照相关法律法规完成环保审批手续；6.施工阶段：进行变电站和输电线路的实际施工工作；7.竣工验收：完成工程的验收工作，并通过相关部门的验收；8.投运阶段：将35kV输变电工程正式投入使用，并进行试运行。
六、项目需求与效益1.满足当地电力供应需求，提供稳定可靠的电力供应；2.提高电网传输能力，满足不断增长的电力需求；3.促进当地经济发展，支持产业升级；4.改善供电质量，减少停电次数和电力故障；5.增加就业机会，带动当地就业。
七、项目投资与资金筹措根据初步估算，该项目的总投资为XX万元。
资金筹措主要通过银行贷款、企业自筹以及政府资助等方式。
八、项目风险与对策1.施工期延误：制定详细的施工计划，并加强对施工过程的监督和管理；2.环境问题：进行环境影响评估并采取相应的环保措施；3.资金不足：加强资金管理，优化资金使用效率，寻求其他的资金支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
********35kV输变电工程初步可行性研究报告
****供电局
二00八年三月
一、概述
1、****地区概况：
行政区域面积31.2万亩，境内有临白公路和陕五公路交叉穿过，交通便利，全镇有17个行政村。
近几年随着****区政府招商引资力度的不断加大，周边地区的电力用户也在迅猛增加，先后建起脱水菜加工厂15个，面粉加工厂8个，植物油场4个，公共游乐园周1个。
****区一些重要工农业生产因地理原因，大部分迁往****新建的工业园区,初步形成以农业生产、灌溉、农副产品加工等多条产业链，是****区乡镇经济发展最快的地区之一。
二、****地区电网现状及存在问题
1、线路状况
****镇离城较远，目前供电的10KV线路仅有一条917****线，电源取自35KV变电站。
该回线路单线长度为156KM，主干线导线型号为LGJ—70mm2钢芯铝绞线，其次干线均为LJ—50mm2铝和LJ—35mm2铝绞线，线路因危杆现象突出，其导线线径细经，遇到恶劣天气经常发生倒杆断线事故，给线路安全运行带来极大隐患。
2007年下半年线路屡次出现电压过低的现象，用电高峰时严重超负荷造成部分用户电能质量不合格，迫切需
要切改到一个新的，供电半径趋于合理的电源点。
根据该地区负荷发展，结合10KV配网运行情况，10KV线路现状调查表如下：
****地区10KV线路规范表（现状）
2、供电能力及工程建设必要性
917****线因用电负荷快速增长，其长度达到了156KM，供电半径大，末端电压质量低。
虽在2002年进行了主干线改造，但由于供电半径过大，负荷不断接入等原因在农灌高峰期、农业加工、生产负荷全部启动时电压质量偏低的问题已无力解决，2007年最大供电负荷达到了2200KW，其新增负荷不能接入，由此可见，该地区若再不进行电源点建设将严重制约地方经济发展。
“十五”期间，****镇经济得到了快速发展，同时电力负荷在不断增长。
特别是进入“十一五”以来，据电力负荷情况统计数据的反映，****电力负荷的发展明显加快，同比各乡镇国民经济增长
速度要快的多。
随着****工业园的建设，政府招商引资的项目不断增加，可以判断今后较长一段时期内****的电力需求仍然会保持超常规的增长速度。
但没有电源点和新的10KV出线，将直接制约新的负荷发展。
另一个关键问题是****南侧乡10KV线路因没有通道，上侧有5KM线路与线共用，2007年下半年一直持续出现电压偏低，线路过负荷的现象，直接影响当地的工农业生产和农民日常生活用电。
由于西郊110KV已经没有10KV出线和线路通道，所以必须就近提供电源点以满足不断增长的负荷。
2007年下半年10KV线路屡次出现电压过低的现象，用电高峰时严重超负荷造成部分用户电能质量不合格，严重制约地方经济发展。
今年3月份出现用户申请新上4000 KW负荷，我局无法接待，加之零星负荷，2008年10月新增负荷将达到7500KW，预计全年负荷将达到10800KW。
目前10KV线路无法接待如此大的负荷，迫切需要切改到一个新的，供电半径趋于合理的电源点。
根据上述存在问题，为保证供电的安全性、可靠性，及时解决线路过负荷和电压过低，并且考虑到“十一五”后期的负荷发展需要，新建****35KV变电站已迫在眉睫。
三、负荷预测
“十一五”期间，****区政府制定了工业兴市的经济发展战略，据电力负荷情况统计数据的反映，****地区（）电力负荷的发展明显加快。
随着****工业化进程的不断加深，对比周边其他城市的经
验，可以预测以上****地区的电力负荷需求仍将保持超常规的增长速度。
**35KV变电站主变容量为3150+10000KVA，电压等级为35/10KV；工程设计10KV可出线间隔6回，已全部使用。
供电覆盖区域主要为********周边地区。
虽然2007年已将原有3150KVA主变更换为10000KVA，增加了容量，扩充了间隔，但是还是满足不了用户的要求。
高峰负荷期间，主变一直长时间过负荷运行，部分线路用电高峰时过载严重，目前处于不安全、不经济运行状况。
917****线也是其中过载运行的10KV线路之一。
****地区（区）
2008新增负荷调查表
依据现状调查，07年917****线最大负荷已达到2200KW，
线路过载现象时有发生，严重制约地方经济发展。
而08年新增负荷就将达到7500KW，考虑每年5%的自然增长率480KW，08年最大负荷将达到10180KW。
四、设计依据
主要规程及规范：
GB 50059-1992 35KV～110KV变电所设计规范
GB 50059-1992 35KV～110KV变电所设计规范
GB 50060-1992 35KV～110KV高压配电装置设计技术规范
GB 311.1-1997 高压输变电设备的绝缘配合
GB 50062-1992 电力装置的继电保护和自动装置设计规范
GB 5103-1999 35KV～110KV无人值班变电所设计规范
DL/T5222-2005 导体和电器选择设计技术规定
DL/T5136-2001 火力发电厂、变电所二次接线设计技术规程DL/T5137-2001 电测量及电能计量装置设计技术规程
DL/T5056-1996 变电所总布置设计技术规程
SDJ 5-1985 高压配电装置设计技术规程
SDJ 161-1995 电力系统设计技术规程
GB50217－94 电力工程电缆设计规范
《架空送电线路设计技术规程》
《架空送电线路杆塔结构设计技术规程》
五、技术方案及建设规模
1、站址选择（为便于运行管理和农电所运作，变电站建设按所站合一考虑。
）
拟建****35KV变电站站址选择有两个地点：
第一个站址选址于：**** 七社境内。
该地区地势平坦、交通便利，距原**** 35KV线路仅有5KM，10KV线路接入较方便，走廊通畅，站址处于农田之中,需征用土地和增加20公里10KV出线接待丹达和小召的负荷。
第二个站址位于：****镇南侧****岔路口以西，五乌线以南，距原****变—35KV线路仅有0.5KM，站址处于农田之中,需征用土地和增加25公里出线接待丹达和小召的负荷，但不是负荷中心。
两方案的比较如下：
站址比较表
经以上比较,我们认为方案一比较优越,推荐采用方案一。
后面的投资估算也按方案一进行。
2、建设规模
（1）变电容量
考虑变压器经济运行，结合本地区实际负荷情况和远期负荷发展需要，变电站主变容量规划为1*5000KVA+1*10000KVA主变，电压等级35KV/10KV。
受季节性负荷影响，在负荷高峰期，两台主变全部投入运行，负荷低谷时单台主变运行。
（2）35KV线路
该变电站需新建35KV线路5公里，新建线路导线采用LGJ-95mm2钢芯铝绞线。
电杆采用15米普杆，单杆架设。
（3）10千伏出线
本期实施4回，远景6回，出线全部采用电缆出线。
出线方案一：由变电站向北出线至****镇，该回线路将原****干线全部接入，接带****以北周边新增负荷。
本回出线需将原LJ—50mm2导线更换为LGJ—95 mm2导线3公里。
出线方案二：由变电站向西出线一回，接****西部负荷及农业生产、井灌负荷及****工业园区负荷，该回出线将原有分支全线接
入，需将原LJ—50mm2导线更换为LGJ—70 mm2导线4公里。
出线方案三：由变电站向南出线一回，新建10KV线路8公里，导线采用LGJ—70 mm2导线、电杆为10米普杆。
该回线路接带911小召线部分负荷，可与911小召出线互联。
出线方案四：由变电站出线向西南一回，新建10KV线路5公里，导线采用LGJ—70 mm2导线、电杆为10米普杆。
该回线路接带原丹达线下段负荷，且可与919干召线出线互联。
(4)土建部分
所区围墙、主建筑土建部分按最终规模一次性建成，屋外变电架构、设备支架基础按需建设。
该站同时建设农电管理所，按所站合一的管理方式建设。
3、标准及深度
（1）调度关系：由****电业局进行调度管理。
（2）运行管理：由****供电局管理。
（3）本变电所电气设备绝缘3级污秽等级选择。
（4）依据《电力工程电气设计手册》的规定进行规范化、标准化设计。
六、投资估算
投资估算表
七、效益分析
1、本工程资金来源：农网工程贷款。
2、还贷办法：按照电力集团公司农网工程统一还贷办法执行。
3、效益分析：本工程建成投产后，为****新区各项事业提供了电力保障，本工程的最直接的经济效益是增加了供电负荷，增加了供电量，具体体现为：
①根据负荷预测，2008年负荷将达4600KW，2009年负荷可达到5900KW，按45%的同时率计算，年可供电量近7245MWh，按2007
全年****供电局销售综合电价374.56元/MW.H,购电综合电价218.37元/MW.H测算，2008年供电部分年效益近113万元，远期随着每年供电负荷的递增而递增。
②经济分析：为了全面反映本工程的效益，经济计算期取10年，基准年取2017年，从经济效益分析可知，本项目具有一定的盈利能力，在财务上是可行的。
9。
