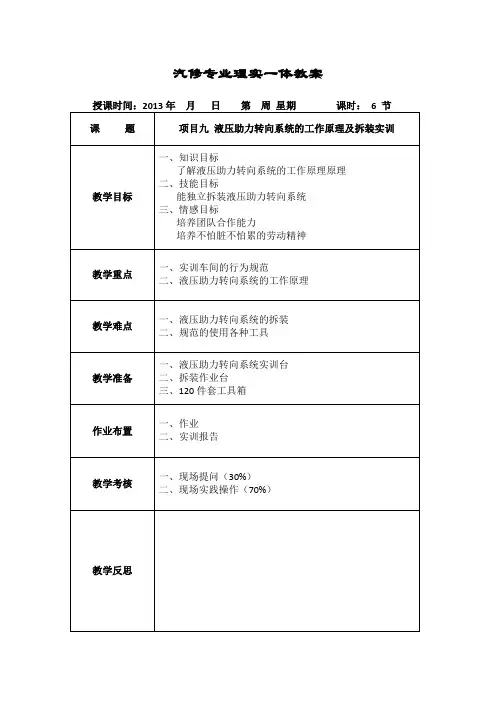

底盘 13 液压助力转向系统的构造及拆装实训
1、转向盘自由行程
一般调整转向器的间隙
2、动力转向器
漏油、轴承是否松旷、动力转向器啮合副间隙
3、储油罐
1）油面高度检查
发动机怠速，反复将转向盘从一侧极限位置转到另一侧极限位置，以提高液压温度，使油温达到40---80度，此时油面高度应该在“max”位置，否则添加规定牌号的液压油
2）液压系统的排气
（6）转向时，两轮的偏转角应符合一定的规律。
四、液压常流滑阀式动力转向装置简介
（1）转向油罐：贮存、滤清转向动力缸所用油液
（2）转向油泵：将发动机输出的部分机械能转换为油液的压力能
（3）转向动力缸：将油液的控制压力能转换为机械能实现转向加力
（4）转向控制阀：是动力缸的控制部分，油泵输出油液的流向
（5）流量控制阀：转向油泵的流量与齿轮转速(从而与发动机转速)成正比·转向油泵一般设计得即使在发动机怠速运转时，其流量也能保证急速转向所需的动力缸活塞最大移动速度·当发动机转速高时，油泵流量将过大，导致油泵消耗功率过多和油温过高·流量控制阀以限制转向油泵最大流量。
2.保持车间干净整洁，不准带入饮料零食等物
3.未经老师允许，不得擅自操作各个机械
4.检查教材、笔记本、笔
二、复习旧知与导入新课
1.复习旧知
复习上节课内容：转向系的作用与组成；汽车转向条件；转向操纵机构及转向传动机构的组成；循环球式及蜗杆指销式转向器的结构、工作情况；转向盘的自由行程
2.导入新课
哪些机构可以增力？液压机构一般由什么构成？你见过哪些液压机构？
4）由于液压作用力较大，便在很大程度上减轻了驾驶员的操纵力
4.对转向系统的要求
（1）转向时必须轻巧灵活，转向后车轮能自动回正；
（2）转小弯时,转向盘不必转很多圈；
毕业论文-重型货车液压助力转向系统结构设计35831
毕业论文-重型货车液压助力转向系统结构设计35831 辽宁工程技术大学毕业设计(论文)目录前言 ................................................. 1 1 汽车主要参数的选择 .................................. 2 1.1 汽车主要尺寸的确定................................. 2 1.1.1 轴距L .......................................... 2 1.1.2 前轮距B1和后轮距B2 ............................. 3 1.1.3 外廓尺寸 ........................................ 4 1.1.4 前悬LF和后悬LR ................................. 4 1.2 汽车质量参数的确定 (5)m01.2.1 整车整备质量 .................................. 5 1.2.2 汽车的载客量和装载质量 ........................... 6 1.2.3 质量系数 ........................................ 6 1.2.4 汽车总质量 ...................................... 7 1.2.5 轴荷分配 ........................................ 7 2 转向系的概述及主要性能参数 ........................... 9 2.1 转向系的概述 ...................................... 9 2.1.1 转向操纵机构 .................................... 9 2.1.2 转向传动机构 ................................... 10 2.1.3 转向器 ......................................... 10 2.1.4 转角及最小转弯半径 .............................. 11 2.1.5 对转向系的要求 (13)1杨露露: 重型货车液压助力转向系统结构设计2.2 转向系主要性能参数................................ 13 2.2.1 转向系的效率 .. (13),，2.2.2 转向器的正效率 (14),,2.2.3 转向器的逆效率................................ 15 2.2.4 角传动比 ....................................... 15 2.2.5 力传动比 ....................................... 16 2.2.6 转向器传动副的传动间隙?t ....................... 17 2.2.7 转向盘的总转动圈数 .............................. 17 3 转向器机械部分的设计与计算 .......................... 19 3.1 转向器的结构形式选择 .............................. 19 3.2 转向系计算载荷的确定 .............................. 20 3.3循环球式转向器设计与计算 .......................... 20 3.4 循环球式转向器零件强度计算 ........................ 22 4 动力转向系的设计计算................................ 23 4.1 对动力转向机构的要求 .............................. 23 4.2 动力转向机构布置方案的选择 ........................ 23 4.2.1 动力转向形式与结构方案 .......................... 23 4.2.2 传能介质的选择 ................................. 24 4.2.3 液压转向加力装置的选择 .......................... 25 4.2.4 液压转向加力装置转向控制阀的选择................. 26 4.3 动力缸的设计计算 ................................. 27 4.3.1 刚径尺寸Dc的计算. (27)2辽宁工程技术大学毕业设计(论文)4.3.2 活塞行程s的计算................................ 29 4.3.3 动力缸缸筒壁厚t的计算 .......................... 30 4.4 分配阀的参数选择与设计计算 ........................ 30 4.4.1 预开隙 ....................................... 30 e14.4.2 滑阀总移动量 .................................. 31 e4.4.3 局部压力降 ................................... 31 ,p4.4.4 油液流速的允许值[v] ............................. 32 4.4.5 滑阀直径d...................................... 32 4.4.6 滑阀在中间位置时的油液流速v ..................... 32 4.4.7 分配阀的泄漏量 ............................... 33 ,Q4.5 回位弹簧的预紧力和反作用阀直径的确定 (33)4.6 油泵排量与油罐容积的确定 .......................... 34 4.7 液压动力转向的工作特性 ............................ 35 5 转向传动机构设计 ................................... 37 5.1转向传送机构的臂、杆与球销......................... 38 5.2 转向操纵机构的防伤安全措施 (39)6 经济技术路线分析 (42)7 结论 .............................................. 43 致谢 ................................................ 44 参考文献 (45)3杨露露: 重型货车液压助力转向系统结构设计前言100多年前，汽车刚刚诞生后不久，其转向操作是模仿马车和自行车的转向方式，用一个操纵杆或手柄来使前轮偏转实现转向的。
轿车液压助力齿轮齿条转向器设计说明书讲解

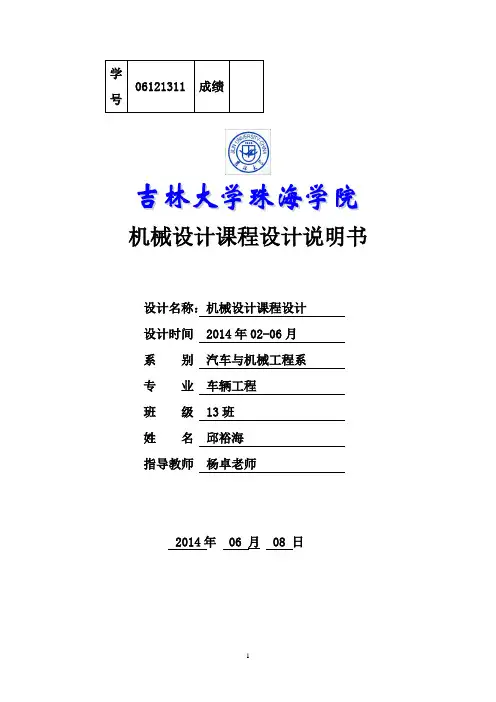

机械设计课程设计说明书设计名称：机械设计课程设计设计时间 2014年02-06月系别汽车与机械工程系专业车辆工程班级 13班姓名邱裕海指导教师杨卓老师2014年 06 月 08 日目录一、课程设计任务………………………………………………...............................错误！未定义书签。
二、设计方案的拟定 (7)三、各种形式转向器现状比较 (9)四、传动系统运动参数选择与计算 (11)五、车辆转向器的发展 (14)六、齿轮齿条设计 (15)七、附图 (16)八、总结 (19)一、任务设计题目：轿车液压助力齿轮齿条转向器设计1、课程设计目的：1）培养学生理论联系实际的设计思想，巩固和加强所学的相关专业课程的知识；2）熟悉和掌握车辆机构设计过程和方法，提高综合运用所学的知识进行车辆设计能力；3）熟悉车辆液压系统的设计思路和系统实现过程，掌握车辆液压系统图纸的表达方法；2、课程设计时间：2014年02~06月3、整车性能参数：4、设计要求：1)、建模仅设计转向器部分2)、根据参数计算，绘制转向（左或右）极限位置机构运动图带转向梯形（A4）3)、根据实物分析绘制车辆液压转向助力液压系统回路图（A4）;4)、转向器具体结构可参考汽车实验室相关制动器结构，也可由学生自行设计。
5、课程设计流程Ⅰ、课程设计的步骤1)、实验室实物拆装参考，确定设计方案；2)、设计计算；3)、3D建模、绘制装配图（A0装配图一张）4）、拟定说明书。
Ⅱ、设计进度安排表1-2 课程设计进度安排Ⅲ．设计中应注意的问题1）．独立思考、严谨认真、精益求精，多于指导教师沟通。
2）．设计过程中，需要综合考虑多种因素，采取多种办法进行分析、比较和选择，来确定方案、尺寸和结构，边设计、边计算、反复修改以完善设计是正常的，必须耐心、认真地对待。
3）．利用好实验室现有实物，但不应盲目地、机械地抄袭。
根据具体条件和要求，大胆创新5、齿轮齿条转向器的简介图1-1所示为捷达轿车的齿轮齿条式转向器。
液压转向系统的拆装教案、实训计划和任务工单
教案首页液压转向系统的拆装实训计划一、实训准备制动系统的拆装与检修所需工具二、教学流程1.课堂导入相信大家对于方向盘都不陌生，不过对于这么一个看似习以为常的事物，您真的了解吗？它为什么转动起来如此轻松？为何车辆熄火状态“打方向”很沉？配置单上写着的机械液压助力与电子液压助力是一回事吗？电子液压助力又和电动助力是一个概念吗？现在让我们来依依揭开这些神秘的面纱。
2.助力转向系统的分类3.液压转向系统各部件的认识1.转向盘2.转向柱3.4.左转向横拉杆5.低压油管6.高压油管7.转向助力泵8.转向储液罐9.右转向横拉杆 10.转向万向节 11. 齿轮 12. 齿条4.液压转向系统的基本原理当方向盘未转动时，活塞两侧腔室内压力一致，处于平衡状态。
方向盘转动时，连接在转向柱上的机械控制阀就会相应的打开或关闭，一侧油液不再经过液压缸而直接回流至储油罐，另一侧油液继续注入液压缸内，活塞两侧产生压差，便会在液力的作用下被推动，进而产生辅助力，此时我们便会感受到转动方向盘不那么费力了。
5.拆装转向器的操作步骤1）排油：用十字螺丝刀拧松储液罐上出油管的管箍，取下油管并小心地用矿泉水瓶收集液压油，然后转动转向盘（左27右27）直到液压油完全排除油管和储液罐。
此时还应该检查油管是否漏油，油量是否保质保量，否则需要更换。
2）下胎：用17mm的套筒配合中扳和加长杆小心地拆下轮胎。
3）脱球：用17mm的开口扳手拧下两侧的转向球头下的螺母并将之拆下。
4）脱管：分别用19mm和17mm的开口扳手拆下转向器上的进油管和出油管并用纸巾或者碎布塞住转向器管口。
5）脱节：用13mm的开口扳手将万向节与转向器连接的螺母拧下并拧下螺栓。
6）脱座：用14mm的套筒配合加长杆和中扳拆下固定转向器的四颗螺母（注意螺栓头需要用14mm的扳手固定）并取下螺栓。
7）取器：小心地取下转向器。
8）安装：安装顺序和拆卸顺序相反。
9）感受转向：安装好转向器和加入助力油之后把减震弹簧放下到打转向盘费力的状态，然后给电机通电再转动转向盘感受通电前后的用力情况。
课题11 液压助力转向系统的构造与维修
在不转向时，转向控制阀保持在开启状态。转向动力缸活赛两端 经转向控制阀与转向油罐相通，转向液压泵输出的油液也经转向 控制阀与转向油罐相通，转向液压泵运转，液压系统油液只是不 停流动，油压很小。转向液压泵这时实际上处于空转状态。当驾 驶员转动转向盘时，机械转向器通过转向摇臂使转向轮偏转的同 时，又使转向控制阀移动，使转向动力缸的一个工作腔经转向控 制阀仍与转向液压泵相通，另一个工作腔则经转向控制阀与转向 油罐相通。由于这时转向液压输出管道经转向控制阀不再与转向 油罐相通，因而油压升高，推动转向动力缸活塞移动，从而帮助 驾驶员使转向轮偏转。当转向盘停止转动后，转向控制阀即恢复 中立位置，转向动力缸便不再工作。
６、总结
机械式液压助力转向系统、电控液压助力转向系统、电动助 力转向系统，这三种助力方式是我们日常能见到的最主流的 三种，它们有着各自的优点和缺点。
机械式液压助力转向系统技术成熟稳定、可靠性高，目前相 当大一部分车型在使用，特别是一些转向负荷较大的大型轿 车和大型SUV;
电控液压助力转向能耗更低、可拓展出随速转向，但是可靠 性不如机械式液压助力转向系统，而轻便性又不如电子助力 转向系统，所以只有很少的一部分车在使用;
③代表车型。有2015款宝来、2015款索纳塔82.0L、2015款 1.6L福克斯和2015款凯越等。
(２)电控液压助力转向系统。
①概述。这套系统的转向油泵不再由发动机直接驱动，而是 由电动机来驱动，并且在此基础上加装了电控系统，使转向 辅助力的大小不光与转向角度有关，还与车速相关。
②特点。优点是拥有机械液压助力的大部分优点，同时降低 了能耗，反应也更加灵敏，转向助力大小也能根据转角、车 速等参数自行调节，更加人性化。缺点是其制造、维修成本 也会相应增加，使用稳定性也不如机械式液压助力转向系统， 后期仍需进行维护。
