机油的循环路径
机油的循环路径
机油循环系统的作用
机油在发动机中扮演着至关重要的角色，它不仅起到润滑发动机零件的作用，还能冷却发动机并防止零件的磨损。
但是，仅凭机油的润滑效果是不够的，因为机油在使用一段时间后会变质并积累污垢。
因此，机油循环系统的存在可以确保机油有效循环，保持其正常工作状态，延长机油的使用寿命。
机油的循环路径
机油循环系统由多个部分组成，包括油泵、机油滤清器、油箱和多个油管。
机油的循环路径如下：
1.机油泵：位于发动机的底部，由曲轴带动。
当引擎工作时，机油泵会吸取
机油并将其压入循环系统。
机油泵通常由外部的齿轮与曲轴齿轮相连，以确保泵的旋转速度与发动机的旋转速度保持一致。
2.机油滤清器：机油从机油泵出来后，会进入机油滤清器。
机油滤清器负责
过滤机油中的杂质和污垢，确保机油的纯净度。
滤清器通常采用滤网、滤纸或纳米纤维等材料制成，能有效地过滤掉微小的颗粒。
过滤后的机油将被送回发动机内。
3.主要润滑油道：过滤后的机油通过主要润滑油道进入发动机内部，为发动
机零件提供润滑和冷却。
主要润滑油道包括曲轴轴承、凸轮轴轴承、连杆轴承等，确保发动机各个零部件的正常工作。
4.冷却器：机油在与发动机零件接触过程中会吸收部分热量，因此需要被冷
却。
冷却器通常位于机油滤清器附近，通过散热片或散热器的方式降低机油的温度。
5.油箱：机油从发动机内部流动至油箱，其中包含一个油位计来检测机油的
量。
机油在油箱内可以进一步冷却，并通过油泵再次被抽取回循环系统。
机油循环系统的重要性
机油的循环路径对发动机的正常运行起着至关重要的作用。
以下是机油循环系统的重要性：
1.润滑保护：发动机内部的零件在高速运转时会产生大量摩擦和热量，如果
没有适当的润滑，会导致零件磨损、过热甚至焚毁。
机油的循环系统能将机
油送至发动机各个零件，减少零件之间的摩擦，并带走部分热量，从而保护
发动机。
2.冷却效果：发动机在高速运转时会产生大量热量，如果没有及时散热，温
度会上升过高，导致机油失效和发动机过热。
机油循环系统通过将热量带走
并引导至冷却器冷却，能有效维持发动机的正常工作温度。
3.污垢清除：机油在循环中会吸收发动机内部产生的杂质和污垢，使其分散
在机油中。
机油循环系统中的滤清器能有效过滤掉这些污垢，保持机油的清
洁度，减少机油在发动机内部产生的沉积物，延长机油的使用寿命。
4.稳定性维护：机油循环系统会定期更换机油，这样可以保持机油的稳定性。
新的机油能提供更好的润滑效果，并具有更好的热稳定性和抗氧化性能，从
而延长发动机的使用寿命。
机油循环系统的维护和保养
为了确保机油循环系统的正常运行，并保持发动机的良好状态，需要进行定期的维护和保养。
以下是一些维护和保养的方法：
1.机油更换：定期更换机油是保持机油循环系统正常运行的关键。
机油在使
用一段时间后会变质，积累污垢，影响其润滑效果。
应按照汽车制造商的建
议，定期更换机油，并同时更换机油滤清器。
2.机油检测：定期检测机油的质量和性能也是很有必要的。
通过机油质量和
性能检测，可以及时发现机油中的污染物和异常状况，以便采取相应的措施。
3.保持机油水平：保持机油在适当的水平上也是很重要的。
机油水平过高可
能会导致机油泡沫化，机油水平过低则会导致机油供应不足。
因此，定期检
查机油水平并补充机油是必要的。
4.替换油封和密封件：如果发现机油泄漏现象，应及时检修和更换密封件和
油封，以确保机油循环系统的密封性。
小结
机油的循环路径是确保发动机正常运行的重要组成部分。
通过机油泵、机油滤清器、主要润滑油道、冷却器和油箱等组件，使机油能够循环流动，提供润滑、冷却和清洁的作用。
保证机油循环系统的正常运行和定期的维护保养，能延长发动机的使用寿命，并提高发动机的性能和可靠性。
机油的循环路径
机油的循环路径机油的循环路径机油是发动机运转过程中必不可少的润滑剂，它能够减少金属零件之间的摩擦，降低发动机温度，延长发动机使用寿命。
那么，机油是如何在发动机内循环的呢？一、机油泵首先，需要有一个能够将机油从油底壳抽取出来并送入发动机各个部位的装置，这就是机油泵。
它通常由齿轮、蜗轮或链条传动系统驱动，并通过吸入管将机油从油底壳抽出。
二、进气道接下来，机油会经过进气道。
在进气门开启时，部分空气会被吸入缸内，在这个过程中也会带入一些空气中悬浮着的细小颗粒物质和水分。
为了防止这些物质对发动机产生危害，需要将其与空气分离开来。
此时，进气道便起到了过滤作用。
三、滤清器在进气道之后便是滤清器。
滤清器通常由纸质、棉花或金属网等材质制成，它的作用是过滤掉进气道中悬浮的细小颗粒物质和水分，使其不会进入发动机内部。
同时，滤清器也能够防止机油中的杂质进入发动机内部。
四、润滑系统经过滤清器之后，机油便进入了润滑系统。
润滑系统由几个重要部分组成：1. 油底壳：机油最初被抽取出来的地方。
2. 油泵：将机油从油底壳抽取出来，并送到发动机各个部位。
3. 滤清器：过滤掉空气中悬浮的细小颗粒物质和水分，防止其进入发动机内部。
4. 压力调节阀：调节机油压力以保证正常运转。
5. 飞溅式润滑系统：在一些较小的发动机中使用。
它通过将机油喷射到摩擦表面上来实现润滑。
6. 管路和节流口：将机油送到各个需要润滑的地方，并通过节流口控制其流量和压力。
七、冷却系统最后，经过润滑之后的机油会进入冷却系统。
冷却系统通常由散热器、水泵和风扇等部分组成。
它的作用是将机油中吸收的热量散发出去，从而保持发动机温度的稳定。
总结综上所述，机油在发动机内部的循环路径可以简单概括为：油底壳-机油泵-进气道-滤清器-润滑系统-冷却系统。
在这个过程中，每个环节都起到了重要的作用，确保了发动机能够正常运转，并延长了其使用寿命。

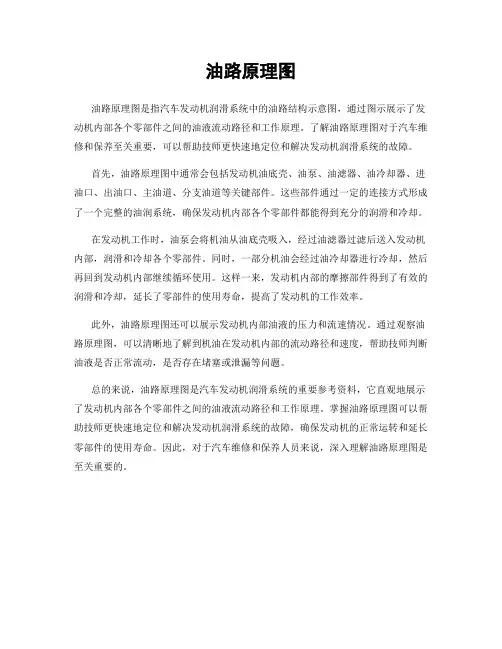

油路原理图
油路原理图
油路原理图是指汽车发动机润滑系统中的油路结构示意图，通过图示展示了发动机内部各个零部件之间的油液流动路径和工作原理。
了解油路原理图对于汽车维修和保养至关重要，可以帮助技师更快速地定位和解决发动机润滑系统的故障。
首先，油路原理图中通常会包括发动机油底壳、油泵、油滤器、油冷却器、进油口、出油口、主油道、分支油道等关键部件。
这些部件通过一定的连接方式形成了一个完整的油润系统，确保发动机内部各个零部件都能得到充分的润滑和冷却。
在发动机工作时，油泵会将机油从油底壳吸入，经过油滤器过滤后送入发动机内部，润滑和冷却各个零部件。
同时，一部分机油会经过油冷却器进行冷却，然后再回到发动机内部继续循环使用。
这样一来，发动机内部的摩擦部件得到了有效的润滑和冷却，延长了零部件的使用寿命，提高了发动机的工作效率。
此外，油路原理图还可以展示发动机内部油液的压力和流速情况。
通过观察油路原理图，可以清晰地了解到机油在发动机内部的流动路径和速度，帮助技师判断油液是否正常流动，是否存在堵塞或泄漏等问题。
总的来说，油路原理图是汽车发动机润滑系统的重要参考资料，它直观地展示了发动机内部各个零部件之间的油液流动路径和工作原理。
掌握油路原理图可以帮助技师更快速地定位和解决发动机润滑系统的故障，确保发动机的正常运转和延长零部件的使用寿命。
因此，对于汽车维修和保养人员来说，深入理解油路原理图是至关重要的。
电厂化学-8电力用油
mm2/s Pa·s ºEt
νt=ηt/ρt
俄、西欧 νt=7.31Et-6.31/Et 英、美
国际赛氏秒 通用赛波特秒
SSUt s
νt=0.22SSUt-180/SSUt
在国际上运动黏度常用作进行油品的仲裁、校核试验。
9
• 油品的黏度受温度影响较大，随油温升高而减小。各种油 在相同温度条件下随温度变化的程度各不相同。油品黏度 随温度变化的程度称为油品的黏温性。 • 黏度是油品的重要指标之一。黏度对于汽轮机油更为重要， 是汽轮机油划分牌号的依据。为保证润滑油有良好的润滑 作用，应根据使用条件来选择油品的黏度。 • 一般使用温度高，被润滑部件的负荷大，较低转速的轴颈， 在间歇、往复、振动等运动状态下，以及被润滑部件表面 积糙时，应选用黏度较大的油品；反之，则选用黏度较小 的油品。 • 如果被润滑部件运行中温差变化范围较大，就应选用黏温 性较好、黏度适当的油品。 • 选用黏度要适当，过大虽保证了润滑作用，但功率损失大， 散热也慢；过小，不能保证形成足够的油膜，易造成干摩 擦，导致机件损伤。 • 变压器油和断路器用油，应选用黏温性较好、凝点适合的 变压器油，以适应室外多变的气候。 10
16
（8）氧化安定性
• 油品抵抗氧化作用而保持油品性质不发生永久变 化的能力，称为油品的氧化安定性。 • 氧化安定性是在特定条件下，用油被氧化生成的 沉积物的量和酸值的大小来表示。 • 是汽轮机油使用寿命的一项重要指标。如果油品 被氧化后的酸值不很高，所生成的沉积物也很少， 说明油品很安定，不易氧化变质，可长期使用。 • 目前，使用的汽轮机油和变压器油中都加入一定 量的抗氧化剂，目的是提高油品的抗氧化安定性， 延长油的使用寿命。
13
（5）机械杂质
• 一定量油品在规定的溶剂(汽油、苯等)中的不溶物的含量 为油品的机械杂质，用质量百分数表示。 • 在运行中，汽轮机油内杂质主要来源于系统外污染物，如 灰尘等，其次是系统内产生的，如金属磨损物和腐蚀产物。 • 机械杂质会加速油品的劣化变质，在机组的油系统中将破 坏油膜、磨损设备部件，并有可能导致调速器部件卡涩、 失灵。 • 在电气设备中，特别是有水分存在时，机械杂质急剧地降 低油和设备的电气性能，直接威胁设备的安全运行。 • 因此，远行中的电力用油，规定不能含有机械杂质。如有， 则应及时过滤除去。
往复式压缩机润滑油流程
往复式压缩机润滑油流程英文回答：Oil Flow in Reciprocating Compressors.The oil flow in a reciprocating compressor is critical to its proper operation and longevity. The oil serves several purposes, including:Lubrication: The oil lubricates the moving parts of the compressor, such as the piston, piston rings, crankshaft, and bearings. This reduces friction and wear, and extends the life of the compressor.Cooling: The oil helps to cool the compressor by absorbing heat from the moving parts. This prevents the compressor from overheating and failing.Sealing: The oil helps to seal the piston rings against the cylinder walls, preventing gas leakage. Thismaintains the compression ratio and efficiency of the compressor.The oil flow in a reciprocating compressor is typically provided by a positive displacement pump. The pump drawsoil from a reservoir and pumps it through a filter to remove any contaminants. The filtered oil is then pumped to the various lubrication points in the compressor.The oil flow rate is controlled by a pressure regulator. The pressure regulator ensures that the oil pressure is sufficient to provide adequate lubrication and cooling, but not so high that it causes excessive drag on the moving parts.The oil flow path in a reciprocating compressortypically includes the following components:Oil reservoir: The oil reservoir stores the oil thatis used to lubricate the compressor.Oil pump: The oil pump draws oil from the reservoirand pumps it through the oil filter.Oil filter: The oil filter removes contaminants from the oil.Pressure regulator: The pressure regulator controls the oil pressure.Oil cooler: The oil cooler cools the oil before it is pumped to the lubrication points.Lubrication points: The lubrication points are the locations where the oil is applied to the moving parts of the compressor.The oil flow in a reciprocating compressor is an important part of its operation and maintenance. By understanding the oil flow path and the role that the oil plays in the compressor, you can help to ensure that your compressor operates properly and lasts for many years.中文回答：往复式压缩机润滑油流程。
1.SA汽车基本知识
理论上（火焰传播不需要时间的状态下），点火时间定在压缩冲程结束点最合适。但 是由于火焰传播需要时间，如果点火时刻发生在压缩冲程的终点，由于燃烧引起的燃烧室 内气体的膨胀对活塞的推力会下降，增大了机械变为热能的损失。
为了减少机械能的损失，把点火时刻提前，点火时刻时的曲轴转角和压缩冲程终点时 的曲轴转角的角度差，就是当时的点火提前角。发动机转速越高，点火提前角就应该越大 。但是点火提前角过大会带来发动机工作粗暴或爆震，这是不但不能减少发动机的的热损 耗，还会降低发动机的功率输出、增加油耗、增大磨损。
电控燃油喷射发动机，有单点、多点、缸内直喷三种。发动机电脑根据发动机的实际 工作情况，决定喷油嘴开启的时刻和时长。开启的时间越长，喷的油量就越多。
汽油从油轨，通过喷油嘴自带的滤网，进入喷油嘴的空腔。喷油嘴不工作时，喷油阀 被弹簧压紧把喷油孔封闭。当发动机电脑判断喷油嘴需要喷油，就会向喷油嘴的磁吸通 电，把喷油阀吸开，喷油开始。当发动机电脑判断需要停止喷油就对喷油嘴磁吸断电，喷 油阀被弹簧重新压回把喷油孔密封的位置，喷油停止。
正时齿轮主动轮的齿数是正时齿轮从动轮齿数的一半，因此主动轮转两圈从动轮转一 圈，也就是传动比是2:1。
为了保证主从动齿轮正确的联动关系，正时主、从动齿轮都有转角的定为标志，在装 正时皮带（链）前，首先要按照要求对准标志，然后再进行正式皮带（链）的安装。
正时皮带（链）由于安装的需要和使用磨损的原因，长度肯定会稍长，因此需要压紧 避免皮带跳齿或主从动齿轮转角位置的偏差。
项目
结构 发动机的基本原理
发动机由哪几个基本部分组成 曲柄连杆机构的主要构成 中缸的结构 曲轴的结构 连杆的结构 活塞的结构
曲柄连杆机构的功用
正时配气机构的主要构成 正时齿轮主、从动轮
《汽车发动机构造与维修(职业教育版)》第五章冷却系统的构造与维修
—22—
任务5.1 冷却系统认知
➢ 5.1.4 冷却液
5.1.4 冷却液
更换冷却液时应注意以下几点。
喷水管
—18—
任务5.1 冷却系统认知
➢ 5.1.3 冷却系统的构造原理
5.1.3 冷却系统的构造原理
冷却系统的工作原理如图所示。
冷却系统工作原理
—19—
任务5.1 冷却系统认知
➢ 5.1.3 冷却系统的构造原理
5.1.3 冷却系统的构造原理
发动机冷却系统为强制循环水冷系统，通过水泵，强制冷却液在水套和散热 器中循环流动。冷却液经过气缸周围的水套时，吸收热量，温度升高，经过散热 器时，将热量传递给散热器；同时电动风扇旋转，对空气产生吸力，将散热器的 热量带走。经过冷却后的冷却液再进入水套，如此不断循环进行冷却，以保持发 动机的最佳工作温度。
膨胀水箱的组成
—17—
任务5.1 冷却系统认知
➢ 5.1.2 冷却系统的构造
6 水套
水套是指在发动机的气缸盖和气缸体中铸造出来的用于储存冷 却液和连通夹层的空间，它的存在使冷却液得以接近受热零部件， 并在其中循环流动。
水套内设有分水管和喷水管。分水管能使冷却液均匀流至各气 缸，从而使多缸发动机各气缸的冷却强度均匀；喷水管用于强制冷 却排气门，如图所示。
冷却系统的循环路径由节温器控制，根据冷却液温度由低到高的变化，其循 环路径可分为小循环和大循环两种。
—20—
任务5.1 冷却系统认知
自动变速箱油循环原理
自动变速箱油循环原理
自动变速箱油循环原理是指通过油泵将变速箱内的润滑油吸入到滤网中进行过滤，并将过滤后的油液压力传送至变速机构中，从而实现变速器的正常工作。
具体原理如下：
1. 油泵：变速箱内部安装有一台油泵，它由发动机传动，通过齿轮或链条驱动，产生压力，将润滑油从油底壳吸入。
2. 滤网：润滑油被吸入后，首先经过滤网进行初步过滤。
滤网能够阻止油中的杂质、金属屑等颗粒物进入变速器，保证润滑油的清洁。
3. 润滑油循环：经过初步过滤后的润滑油被泵送到变速器的各个润滑点，如齿轮轴承、离合器摩擦片等。
润滑油在润滑点提供润滑和冷却作用，减少因摩擦而产生的热量，同时形成一层油膜，减小零部件之间的接触面积，减少磨损。
4. 强制循环：部分润滑油会经过溢流阀返回到油底壳，再次被油泵吸入循环。
这种强制循环能够确保润滑油的充足供应，保持变速器的正常工作。
5. 温度控制：为了保持润滑油的适宜温度，自动变速箱通常还配备有油冷却器或散热器。
这些装置通过对润滑油进行冷却，避免油温过高引发变速器故障。
通过以上原理，自动变速箱能够实现润滑油的循环供应，保证变速器部件的正常运转，延长变速箱的使用寿命。
机油循环工作原理
机油循环工作原理
机油循环工作原理：机油在发动机工作期间，起着润滑、冷却和清洁的作用。
机油循环系统包括机油底壳、机油泵、滤清器、冷却器和润滑点等组成。
工作过程如下：
1. 机油起源于机油底壳，该部分位于发动机底部。
机油底壳内有油泵，它负责将机油抽吸到机油循环系统中。
2. 油泵通过齿轮或链条与发动机曲轴相连，随着曲轴的转动，油泵开始工作。
3. 油泵会将机油从底壳中吸入，并将其压力增加后送至滤清器。
4. 滤清器是机油循环系统的一部分，其作用是过滤机油中的杂质和颗粒，确保机油的清洁度。
5. 经过滤清器过滤后的机油会再次回到底壳并被油泵送至发动机的各个润滑点。
6. 机油通过喷油嘴或喷油孔进入润滑点，形成薄膜润滑膜覆盖金属表面，减少金属之间的摩擦和磨损。
7. 在润滑过程中，机油会吸热，发动机产生的热量会通过机油带走，并在冷却器中散热。
8. 冷却器通常位于发动机进气道中，当气流穿过冷却器时，将机油中的热量带走，并散发到环境空气中。
9. 随着机油循环的持续进行，机油会不断吸收发动机内部的热量和杂质，因此需要定期更换机油和清洗或更换滤清器。
机油循环工作原理的核心是通过机油泵将机油送至发动机各个润滑点，同时通过滤清器保持机油的清洁度，并通过冷却器散热，实现对发动机的润滑、冷却和清洁。
这样可以确保发动机的正常工作和长寿命。
发动机机油的润滑路径
发动机机油的润滑路径发动机机油的润滑路径是指机油在发动机内部的流动路径，用于润滑发动机各个零部件，保证其正常运转。
机油润滑路径的设计和实现对发动机的性能和寿命具有重要影响。
一、机油润滑路径的基本原理发动机机油润滑路径的基本原理是通过机油泵将机油从油底壳吸入，经过滤网和滤芯过滤后，被压送到发动机各个润滑点，形成机油膜，以减小摩擦，降低零部件的磨损。
机油从润滑点流出后，再次进入油底壳，经过冷却器冷却后，再次被泵送到润滑点，形成循环。
二、机油润滑路径的主要组成部分1. 油底壳：机油从油底壳吸入，也是机油的储存和循环起点。
2. 机油泵：负责将机油从油底壳吸入，并通过压力将机油送到发动机各个润滑点。
3. 滤网和滤芯：位于机油泵出口，用于过滤机油中的杂质和颗粒物，保证机油的清洁度。
4. 油道系统：由一系列油道和孔道组成，将机油从机油泵送到发动机各个润滑点。
5. 润滑点：包括曲轴主轴承、连杆轴承、凸轮轴轴承、气缸壁等，是机油润滑的目标位置。
6. 冷却器：用于降低机油的温度，保持机油的性能和稳定性。
7. 回油孔：机油从润滑点流出后，通过回油孔返回油底壳，形成循环。
三、机油润滑路径的流动过程1. 吸入过程：机油泵通过负压作用，将机油从油底壳吸入，同时经过滤网和滤芯过滤。
2. 压送过程：机油泵将经过过滤的机油通过压力送入油道系统，然后进入发动机各个润滑点。
3. 润滑过程：机油在润滑点形成机油膜，减小摩擦，降低零部件的磨损。
4. 流出过程：机油从润滑点流出后，通过回油孔返回油底壳，形成循环。
5. 冷却过程：机油经过冷却器降低温度，保持机油的性能和稳定性。
四、机油润滑路径的重要性机油润滑路径的设计和实现对发动机的性能和寿命具有重要影响。
合理的机油润滑路径能够保证机油的流动畅通，使润滑点得到充分的润滑，减小零部件的磨损，延长发动机的使用寿命。
同时，机油润滑路径还能够冷却机油，保持机油的性能和稳定性，提高发动机的工作效率。
发动机基础知识-5大系统
机油滤清方式
机油滤清器
14
四 点火系统
1 点火系统概述
功用：点火系统的基本功用是在发动机各种工况下，在气缸内适时、准确、可靠地产生电火花， 以点燃 可燃混合气，使发动机工作。
要求： 能产生足以击穿火花塞两电极间隙的电压 使火花塞两电极之间的间隙击穿并产生电火花所需要的电压，称为火花塞击穿电压。火花塞击穿电 压的大小与电极之间的距离(火花塞间隙)、气缸内的压力和温度、电极的温度、发动机的工作状况等 因素有关。发动机正常运行时，火花塞的击穿电压为7～8kV，发动机冷起动时达19kV。为了使发动 机在各种不同的工况下均能可靠地点火，要求火花塞击穿电压应在15～20kV。 电火花应具有足够的点火能量 为了使混合气可靠点燃，火花塞产生的火花应具备一定的能量。发动机工作时，由于混合气压缩时 的温度接近自燃温度，因此所需的火花能量较小(1～5mJ)，但在起动、怠速以及突然加速时需要较 高的点火能量。为保证可靠点火，一般应保证50～80mJ的点火能量，起动时应能产生大于100mJ的 点火能量。
减慢，并非成线性关系。
当发动机转速一定时，随着负荷增加，节气门开度增大，单位时间内吸入气缸内的可燃混合气数量 增加，压缩行程终了时燃烧室内的温度和压力增高。同时残余废气在气缸内混合气中所占的比例减少， 混合气燃烧速度加快，点火提前角应适当减小。反之，发动机负荷减小时，点火提前角应当加大。
18
四 点火系统
北京现代
发动机基础知识—5大系统
内部使用
目录
一 冷却系统 二 燃料供给系统
三 润滑系统
四 点火系统 五 启动系统
2
一 冷却系统
1 冷却系统概述
功能：冷却系统的功用是将受热零件吸收的部分热量及时散发出去，保证发动机在最适宜的温度状态下 工作。即利用水泵提高冷却液的压力，强制冷却液在发动机中循环流动。 组成：冷却系统包括水泵、散热器、冷却风扇、节温器、补偿水桶、发动机机体和气缸盖中的水套以及 其他附加装置等。
