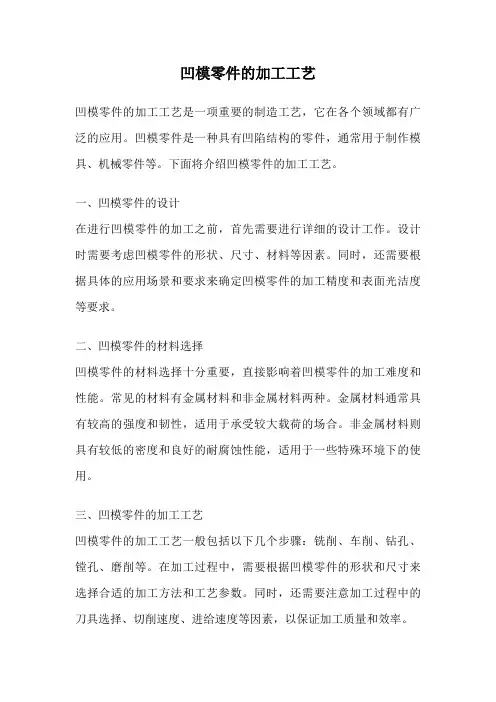

凹模零件的加工工艺

凹模零件的加工工艺凹模零件的加工工艺是一项重要的制造工艺,它在各个领域都有广泛的应用。
凹模零件是一种具有凹陷结构的零件,通常用于制作模具、机械零件等。
下面将介绍凹模零件的加工工艺。
一、凹模零件的设计在进行凹模零件的加工之前,首先需要进行详细的设计工作。
设计时需要考虑凹模零件的形状、尺寸、材料等因素。
同时,还需要根据具体的应用场景和要求来确定凹模零件的加工精度和表面光洁度等要求。
二、凹模零件的材料选择凹模零件的材料选择十分重要,直接影响着凹模零件的加工难度和性能。
常见的材料有金属材料和非金属材料两种。
金属材料通常具有较高的强度和韧性,适用于承受较大载荷的场合。
非金属材料则具有较低的密度和良好的耐腐蚀性能,适用于一些特殊环境下的使用。
三、凹模零件的加工工艺凹模零件的加工工艺一般包括以下几个步骤:铣削、车削、钻孔、镗孔、磨削等。
在加工过程中,需要根据凹模零件的形状和尺寸来选择合适的加工方法和工艺参数。
同时,还需要注意加工过程中的刀具选择、切削速度、进给速度等因素,以保证加工质量和效率。
四、凹模零件的检验与调整凹模零件加工完成后,需要进行检验和调整。
检验时需要使用各种测量工具和设备来检测凹模零件的尺寸、形状和表面质量等指标。
如果发现存在偏差或不合格的情况,需要及时进行调整和修复,以确保凹模零件的质量和性能满足要求。
总结起来,凹模零件的加工工艺是一项复杂而重要的制造工艺。
在进行凹模零件加工时,需要进行详细的设计、合理的材料选择、科学的加工工艺和严格的检验与调整。
只有这样,才能制造出优质的凹模零件,满足各个行业的需求。

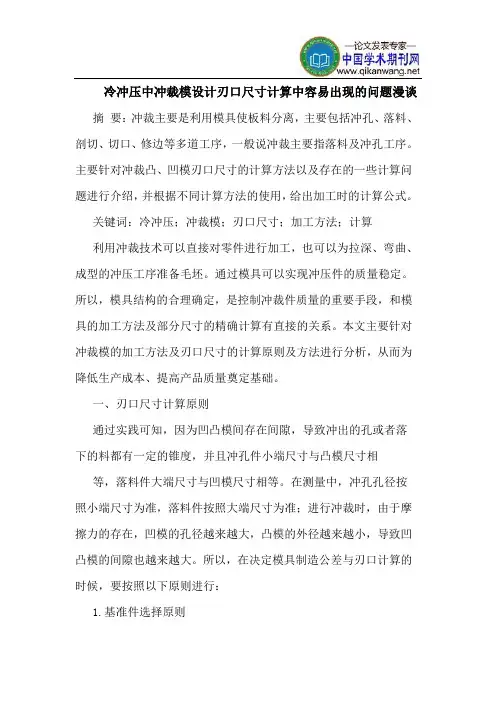

冷冲压中冲裁模设计刃口尺寸计算中容易出现的问题漫谈

冷冲压中冲裁模设计刃口尺寸计算中容易出现的问题漫谈摘要:冲裁主要是利用模具使板料分离,主要包括冲孔、落料、剖切、切口、修边等多道工序,一般说冲裁主要指落料及冲孔工序。
主要针对冲裁凸、凹模刃口尺寸的计算方法以及存在的一些计算问题进行介绍,并根据不同计算方法的使用,给出加工时的计算公式。
关键词:冷冲压;冲裁模;刃口尺寸;加工方法;计算利用冲裁技术可以直接对零件进行加工,也可以为拉深、弯曲、成型的冲压工序准备毛坯。
通过模具可以实现冲压件的质量稳定。
所以,模具结构的合理确定,是控制冲裁件质量的重要手段,和模具的加工方法及部分尺寸的精确计算有直接的关系。
本文主要针对冲裁模的加工方法及刃口尺寸的计算原则及方法进行分析,从而为降低生产成本、提高产品质量奠定基础。
一、刃口尺寸计算原则通过实践可知,因为凹凸模间存在间隙,导致冲出的孔或者落下的料都有一定的锥度,并且冲孔件小端尺寸与凸模尺寸相等,落料件大端尺寸与凹模尺寸相等。
在测量中,冲孔孔径按照小端尺寸为准,落料件按照大端尺寸为准;进行冲裁时,由于摩擦力的存在,凹模的孔径越来越大,凸模的外径越来越小,导致凹凸模的间隙也越来越大。
所以,在决定模具制造公差与刃口计算的时候,要按照以下原则进行:1.基准件选择原则根据冲孔与落料的特征,凹模的尺寸决定落料件的尺寸,所以,要先对凹模尺寸进行决定,以降低凸模尺寸来保证间隙的合理;凸模尺寸决定冲孔件的尺寸,所以要先对凸模尺寸进行决定,以提高凹模尺寸来保证间隙的合理。
2.极限尺寸设计原则由于刃口在磨损,导致尺寸会变大时,刃口的基本尺寸应该等于或者接近工件的最小极限尺寸;由于刃口的磨损,导致尺寸变小时,刃口的基本尺寸应该等于或者接近工件的最大极限尺寸。
这是刃口磨损的规律,按照这样的规律,凹凸模在磨损到一定的程度时,还是能够冲出合格的工件的,对凹凸模的间隙值应该取最小合理间隙值。
3.制造精度选择原则考虑到模具精度对制件精度有直接的影响作用,在模具刃口制造公差的选择时,既要保证间隙值的合理,又要保证工件的精度。
冷冲模凸、凹模的加工工艺与制作案例

冷冲模凸、凹模的加工工艺与制作案例一、冷冲模凸模的加工工艺与制作1、冷冲模凸模加工训练图例。
如下图4-1所示图4-1冷冲模凸模零件图2、拟定加工工艺的路线。
下料—锻造—退火—粗加工—粗磨基准面—钳加工—上下表面半精加工—淬火、低温回火—线切割—磨削—研磨。
3、编制加工工艺卡(见表4-1所示)4、模具钳工加工步骤制造过程分析(1)选取合适的材料进行锻造加工,使其符合毛坯的尺寸要求(2)锻造完,毛坯需要进行热处理,主要是为了消除内应力,改善毛坯的整体性能(3)对各个平面进行铣削加工,减少磨削工作量,然后平整加工,找出基准(4)钳工划线,加工两个M8的螺纹孔(5)对整体进行热处理,调整零件的性能,使硬度达到要求(6)对上下表面进行平磨加工到要求尺寸,由于上下表面不参与成形加工,对其表面粗糙度要求可以适当放宽(7)在线切割机床上,装夹工件,钻穿丝孔,线切割加工凸模侧面,留最终研磨的余量(8)最后研磨线切割的加工面,达到表面粗糙度要求,保证刃口锋利5、加工注意事项(1)线切割加工,工件要仔细找正后,装夹夹牢(2)铣削加工切削用量应选得恰当(3)测量时必须擦拭干净,保证测量的基准性(4)切削过程中操作得当,注意安全5、检测二、冷冲模凹模的加工工艺与制作1、冷冲模凹模加工训练图例。
如图4-2所示图4 -2冷冲模凹模零件图2、拟定加工工艺路线下料—锻造—毛坯退火—粗加工六面—粗磨基准面—划线—钻穿丝孔—淬火、低温回火—磨上、下平面及基准面—线切割加工型孔(粗、半精、精加工)—电火花加工漏料孔—钳工研磨型孔。
3、编制加工工艺卡(见表4-2所示)4、模具钳工加工步骤(1)选取合适的材料进行毛坯的锻造加工,使其符合尺寸的要求。
(2)锻造完,应对毛坯进行热处理,主要是为了消除内应力,改善毛坯的整体性能。
(3)对各个平面进行铣削加工,减少磨削工作量,然后平磨加工,找出基准。
(4)钳工划线,加工4个M8的螺纹孔和2个8mm的导正销孔。
圆形凸凹模的机械加工.

坐 标 镗 床
坐标镗床的分类主要有:单轴坐标镗、 双轴坐标镗、数控坐标镗等
8
冷冲模的机械加工
坐标镗床的主要附件
光学中心测定器:光源的 光线通过物镜照明工件的定 位部分,在目镜中可看到工 件上刻线的投影,同时,还 可看到测定器本体内的玻璃 上的两条或4条十字刻线。
使用时,只要将测定器对 准工件的基准边或基准线, 使它们的影像与两条十字线 重合,或处于相互垂直的双 刻线的中间即可。此时,机 床主轴已对准两基准边或基 准线的交点。
光学中心测定器 1-目镜 2-螺纹照明灯 3-镜体 4-物镜 9
坐 标 镗 床
冷冲模的机械加工
坐标镗床的主要附件
万能转台安装在坐标 镗床的工作台上,利用 圆盘的 T 形槽可将工件 夹紧在圆盘上,旋转手 轮可使圆盘和工件绕垂 直轴回转任意角度 (0º ~360º ),用于加工 在圆周上分布的孔。另 外,旋转手轮可使圆盘 和工件绕水平轴作 0º ~ 360 º 的旋转,用于加 工和工件轴线成一定角 度的斜孔。
镗孔夹头 1、2、9-1-锥柄 2-螺钉 3-刀 夹 4-带有刻度的螺钉
坐 标 镗 床
11
冷冲模的机械加工
影响坐标镗床镗孔精度的因素
坐 标 镗 床
影响坐标镗床加工精度的因素有:机床的定位精度, 测量装置的定位精度,机床与工件的温差,加工方法和 工具的正确性,工件重量及切削力所产生的机床和工件 的热变形和弹性变形,操作工人的技术熟练程度等。坐 标镗床加工前应使机床和工件在温度 (20±1)℃、湿度 在 55%左右的恒温恒湿条件下保持 12小时以上。对于 ¢ 20mm 以上的孔,应预先钻孔留 2.5 ~ 3mm 的加工 余量。被加工工件的硬度应小于 40HRC ,基准面和加 工 面 的 各 平 行 度 和 垂 直 度 在 100mm 长 度 上 小 于 0.01mm,表面粗糙度Ra≤1.6µm。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
冷冲模凹模大直径圆孔磨削加工技术
冷冲模是冲裁电机定转子硅钢片的重要加工手段。
近年来,市场上越来越多大尺寸的电机芯片也开始要求冷冲模加工。
按常识设计,与产品的尺寸相对应,模具的部分重要零件如凹模的尺寸偏大,超过了企业原有的一些机床的行程。
同时,用户对产品外形的公差要求依然保持较高的要求。
为保证零件的加工,需要在设计加工中进行创新。
本文针对大直径定转子模具的凹模加工,通过对模具设计及加工手段进行创新,充分挖掘企业原有机床的潜力。
满足用户对产品的要求。
1、冷冲模凹模原有设计及加工工艺
冷冲模是利用凸模、凹模的间隙配合,冲出产品的外形尺寸。
冲裁直径小于200mm电机定转子硅钢片的凹模通常采用整体设计。
因凹模需要一定的硬度,一般是以硬质合金或硬度较高的工具钢为材料加工成一个圆环整体,镶嵌在凹模固定板或固定在下垫板上。
内孔常用加工手段为铣削、车削、切割。
因生产中凹模材质一般采用硬质合金,材料硬度大于60HRC,硬度太高无法切削。
同时,凹模对成形的尺寸精度及圆度要求达到±0.003mm.因此内孔加工一般分以下2种情况。
(1)对于如导正钉孔或排气孔等20mm以下的小直径圆孔,采用慢走丝1次粗切3精修的精加工方式将内孔成形在一台机床上一次加工到位。
(2)而对于冲裁20mm以上圆孔及直径更大的定转子凹模孔,加工分两步完成。
先采用1次切割加工圆孔留单面0.15mm余量,再由坐标磨磨削内孔修正成形尺寸。
可以得到较高的尺寸精度、圆度及表面粗糙度。
原因是,慢走丝只有采用多次精修,所加工零件的尺寸及形位公差才能达到较高的精度要求。
缺点在于,大直径圆孔采用1次粗切3精修加工,加工成本过高。
而1次切割无法达到产品的精度要求。
并且加工大尺寸成形时也受慢走丝行程限制,当加工的成形尺寸大于机床行程,则需移位加工。
零件可能因多次定位,增加尺寸误差。
并且慢走丝切割零件时,是通过放电气化加工区材料,因此零件表面会有一层硬化氧化层,表面粗糙度超过Ra1.6μm,钳工修研工作量比较大。
而采用磨削加工,则可以弥补上述缺点。
2、新产品带来的问题分析
公司承接的产品外形为590mm,远超大部分机床的加工行程,公司行程最大
的慢走丝x向行程为550mm,y向行程350mm,连内孔粗加工都无法一次切割完成。
而坐标磨磨头行程也仅能完成最大220mm的内孔加工。
这在给加工带来很大的难题。
产品的外径大,则凹模内径随之增大。
主要难点为以下2点:
(1)冷冲模冲孔时,凹模需要按产品尺寸放冲裁间隙。
当产品直径为590mm时,凹模内径自然也需要大于590mm,多数机床都无法满足产品的加工要求.因以往加工的定转子产品很少有外径大于200mm。
采购机床时,考虑到经济性,企业多数机床的配置行程都在行程300mm以内。
坐标磨磨头行程仅为220mm。
如为产品投资新设备,则将增加企业生产成本。
加上大型电机产品的市场相对较小,因此新设备的利用率不高。
非常不经济。
如外协加工则周期不能保证。
(2)凹模直径越大,则加工中产生的变形量也随之加大。
加工工艺必须要保证零件的尺寸及形位公差以满足要求。
3、对模具结构进行科学设计并革新加工工艺
如前文所说,内孔直径较大的凹模成形加工分切割粗加工、磨削精加工两部分。
3.1对凹模成形粗加工的解决方案
针对凹模尺寸大,粗加工受慢走丝机床行程限制的问题。
在设计时采用多个凹模拼块拼接成一个整体凹模。
各拼块尺寸设计为小于慢走丝机床工作行程。
粗加工时,各块独立加工,各拼块成形切割时留单面0.2mm余量,并同时将销孔1次粗切3精修加工到位,便于装配时定位。
最后,将凹模拼块在模座上进行固定,磨削内孔去除加工余量。
3.2对凹模内孔磨削的解决方案
磨削加工的优点在于凹模经过粗加工,应力已经得到释放,而磨削零件时加工区温度相对低,产生的应力变形很小,因此凹模形腔通过磨削可以得到较高的圆度,而且磨削后零件表面粗糙度好,可以减少甚至不需要进行后期抛光处理。
因此精加工依然采用磨削。
由小凹模拼块组成大凹模,解决了粗加工时的机床限制。
然而磨削仍然需要在组装成整体后加工。
而单位现有的坐标磨床行程是无法满足要求的。
而无论是大行程的坐标磨或立式内圆磨价格都比较高,临时采购也不现实。
如果外协加工,外协费用太高,也会对模具成本带来不利的影响,并且周期难以保证。
因此必须找出可行的代替方案。
坐标磨机床的磨削机构能完成三种运动:砂轮的高速自转(主运动)、行星运动
(砂轮回转轴线的圆周运动)及砂轮沿机床主轴轴线方向的直线往复运动。
坐标磨磨削内孔就是利用砂轮在圆孔内进行轴向往复行星运动,对内孔进行加工(如图1)。
前面提到坐标磨采用上下螺旋沿凹模形腔进行磨削。
而这种加工方式,其实在加工中心上也有类似的模式。
我厂的加工中心就可以做到螺旋下刀的走刀路径。
并且加工中心的X,Y向加工行程可以达到2000mm×800mm。
行程上可以满足590mm内圆的加工。
因此需要将加工中心与坐标磨的一些基础数据进行对比、换算。
通过对比性能数据,判定是否可以给加工中心设计专用刀柄安装上砂轮,并利用加工中心磨削凹模。
坐标磨主轴转速范围一般在4500——45000r/min,砂轮直径一般为需要加工孔内径的80%——90%。
不过当内孔直径大于50mm,砂轮直径上限一般为40mm。
用坐标磨磨削硬度高的材料时,砂轮的线速度为25m/s。
而加工中心的主轴转速虽然没有坐标磨主轴转速高,然而最高也可达10000r/min线速度的计算公式为: V=πDN/1000V为砂轮线速度,m/s;D为砂轮外径,mm;N为砂轮转速r/min。
通过计算,可以得知,当加工中心主轴转速为6000r/min时,采用80mm的砂轮可以得到相应的线速度。
最后,加工中心的加工精度也可以达到±0.003mm。
能够满足产品的精度要求。
因此,决定利用加工中心代替坐标磨完成内孔的磨削工作。
4、创新方案的注意事项
加工中心代替坐标磨也需要注意到磨削时砂轮与工件摩擦会产生细微颗粒。
如在加工过程中不加处理,一旦细微颗粒进入加工中心的运动部件,就会对加工中心运动部件产生磨损,降低加工中心的加工精度及寿命。
因此在主轴上方固定一吸尘管,尽量收集细微颗粒,以减少对加工中心机床的不利影响。
加工中心也缺乏数控坐标磨机床对砂轮的磨损进行自动补偿的功能,因此加工中要注意多对砂轮及圆孔内径进行测量并及时在程序中进行补偿。
5、改进后产生的效益
改进设计及工艺后,加工出的产品满足了产品的性能要求。
利用上述设计及加工方式,将模具的加工难度控制在用厂内设备可以完成的水平,又可以保证产品的生产周期可控。
为承接相应高附加值的模具走出了成功的路子,也为企业增加了新的利润增长点。
从成本上说,仅需自制一套专用刀柄,避免了设备投资给企业增加固定资产负担。
仅避免设备采置一项,就可以为企业减少几百万元的支出,如一台一般立式内圆磨需要150万元,一台进口数控坐标磨床需要500万元。
