摩托车电器系统原理简介摩托车电器系统原理简介一、摩托车电器系统简述摩托车电器系统通常由以下几个部分组成：电源系统、点火系统、信号系统、照明系统、电启动系统、防盗系统等。
二、摩托车电器系统的特点1、摩托车电器系统一般采用12V直流电为电源，但是有的摩托车的照明系统和点火系统采用交流电。
2、电源设备与用电设备并联连接，而开关则串联在二者之间，各用电设备互不干扰。
3、摩托车电路普遍采用负极搭铁（接地）。
4、在电路中的连接导线均采用规定颜色，根据这一特点可以比较方便地查找电路连接的故障。
5、在电路的连接中广泛采用插接器，在保养和检修时可以方便地断开或恢复电路的连接。
三、电源系统电源系统的作用是给摩托车用电设备提供电能。
一般由蓄电池、磁电机、电压调节器、熔断器及点火开关等组成。
㈠蓄电池1、蓄电池的作用①用作电源，当发电机供电不足时给用电设备供电；②储存能量，将发电机的电能转化为蓄电池的化学能储存起来，用作在发电机供电不足时的补充；③稳定电源系统的电压，发动机转速急剧波动时，发电机的电压波动也较大，蓄电池可以通过充电和放电吸收这种波动，稳定系统的电压。
2、蓄电池的分类蓄电池按结构可分为开放型、密封型和干荷型。
①开放型蓄电池又称普通铅酸蓄电池，这种蓄电池需经常检查液面高度，加注蒸馏水，定期从车上拆下进行充电等。
②密封型蓄电池又称免维护蓄电池，在摩托车上合理使用过程中不需添加蒸馏水，接线柱腐蚀较轻，蓄电池自行放电较少，在车上使用或储存时不需要进行补充充电。
③干荷型蓄电池又称干电瓶，其极板在干燥状态下能够长期保存电荷，在规定的保存期内（两年）如需使用，只要灌入符合规定的电解液，搁置15分钟，调整液面高度至规定值，不必进行初次充电即可使用。
3、蓄电池的容量蓄电池的容量是表示蓄电池储存电能多少的参数。
当蓄电池充足电时，以一定的电流连续放电，从放电开始到端电压降低到10.5V为止，放电电流与放电时间的乘积为容量，其单位为Ah。
大阳摩托车电路原理及维修要点
大阳摩托车电路原理及维修要点摩托车电器系统一般按其功用分为：电起动系统、信号系统、照明系统、电源系统、点火系统、等几部分，上述系统是相互关联的，下面分别介绍每个系统的电路原理：1、电起动系统：电器件包括蓄电池、起动电机、起动继电器、起动开关及其它相关电器件。
大阳系列直梁车、弯梁车、踏板车，电起动系统大同小异，主要区别在于弯梁车各档位直接起动（发动机有超越离合器）、直梁车有带档起动（空档正常起动、其他档位按离合器起动）及踏板车的无级变速功能（按刹车起动）。

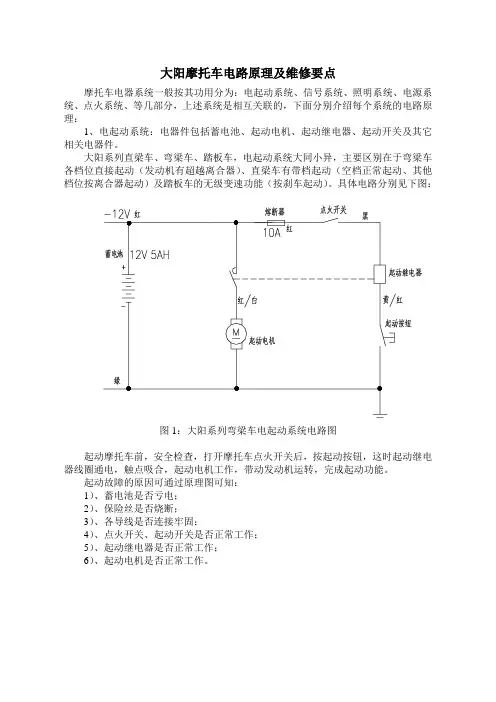

具体电路分别见下图：图1：大阳系列弯梁车电起动系统电路图起动摩托车前，安全检查，打开摩托车点火开关后，按起动按钮，这时起动继电器线圈通电，触点吸合，起动电机工作，带动发动机运转，完成起动功能。
起动故障的原因可通过原理图可知：1）、蓄电池是否亏电；2）、保险丝是否烧断；3）、各导线是否连接牢固；4）、点火开关、起动开关是否正常工作；5）、起动继电器是否正常工作；6）、起动电机是否正常工作。
图2：大阳系列直梁车电起动系统电路图直梁车电起动系统中的二极管作用是：防止带档起动时，离合器开关接通，空档灯常亮。
发生故障的原因比前面多一种：二极管是否失效或接反。
图3：DY50T、DY100T、DY125T踏板车电起动系统电路图图4：DY150T踏板车电起动系统电路图踏板车电起动系统中串入刹车开关是为防止起动时（油门大）摩托车前冲，原理与故障同上。
DY150T踏板车只有在紧急熄火开关接通，电路才能工作。
2、信号系统：摩托车信号系统电器件包括蓄电池、点火开关、转向开关、闪光继电器、前后转向灯、转向指示灯、喇叭、喇叭按纽、刹车灯、刹车开关、油位表、油位传感器、档位指示灯及档位开关。
信号系统电路也可分为：转向、喇叭、刹车、油位指示及档位指示等支路。
各类摩托车信号系统基本相似，仅仅是踏板车无档位指示功能（有些摩托车带电压指示功能或来电显示功能），原理见下图：油位传感器有两线式和三线式，当油位发生变化时，传感器电阻值变化，油位表指示值随之变化。
摩托车电路原理
摩托车电路原理
摩托车电路原理是指摩托车的电子元件之间相互连接的一种电路结构。
摩托车电路包括各类电子元件，例如电池，发电机，线路，开关，继电器等。
这些电子元件通过导线连接在一起，形成电路。
摩托车电路的原理是通过对电流的控制，来实现各个功能的正常运行。
摩托车电路的核心是电源系统，即电池和发电机。
电池为其他电子元件提供所需的电能，而发电机则通过转动车轮或发动机，发电并为电池充电。
当发动机启动后，发电机会开始发电，同时电池也会开始放电。
摩托车电路中的线路是将各个电子元件连接起来的导线。
导线的选择应根据电流的大小和所需的电压来确定。
通过线路，电流可以从电源系统传输到各个电子元件，从而实现各种功能，例如点火系统、照明系统和仪表盘等。
开关在摩托车电路中起到打开或关闭电路的作用，它们可以控制电流的流动。
常见的开关有按钮开关、转向开关、电门开关等。
开关的位置和功能可以根据不同的需要进行设置。
继电器是一种电子元件，可以将小电流控制大电流。
它常用于控制高功率设备，如电动车头灯。
继电器具有控制电路和被控电路两个部分，当控制电路电流通过时，继电器会自动吸合或断开被控电路。
以上是摩托车电路的基本原理。
通过对电源系统、线路、开关
和继电器的合理组合和控制，摩托车的各项功能可以正常运行。
了解摩托车电路原理有助于骑手进行维修和故障排除，确保摩托车的安全运行。
摩托车整流器知识(共7张PPT)精选
此需要一个调压电路进行稳压。
电瓶充电根本上是一样(yīyàng)的，6V电瓶用7V充电，12V电瓶用14V充电，24V电瓶用28V充电，现在大局部摩托车的整流调压器输出电压为
14V，也有一局部是7V 。
这整个流整 调流压电器路主+要调的压工电作路是=给摩电托瓶车充整电流，调因压此器电，压经由常电简瓶称的为电整压流决器定。发。 电机
整流(zhěngliú)调压器
因此需要加一个电瓶来给这些供电。
开关式整流(zhěngliú)器 D.
电子整流(zhěngliú)稳压器(削波整流(zhěngliú))
在摩托车里面的作用(zuòyòng) 在摩托车里面的作用(zuòyòng)
其他用
电装置
灯
电瓶(diànpíng)
第五页，共7页。
电压(diànyā)
❖ 整流调压器主要的工作是给电瓶充电，因此电压由电瓶 的电压决定。电瓶充电根本上是一样(yīyàng)的，6V电 瓶用7V充电，12V电瓶用14V充电，24V电瓶用28V充 电，现在大局部摩托车的整流调压器输出电压为14V， 也有一局部是7V 。
电压=14V
电压=12V
充电
整流调压器
第六页，共7页。
电瓶(diànpíng)
而发电机发出来的电是交流电，电瓶及很多装置需要直流电，因此需要一个整流电路把交流电变成直流电，而整流出来的电并非标准电压，因
此需要一个调压电路进行稳压。
电瓶(diànpíng)
而发电机发出来的电是交流电，电瓶及很多装置需要直流电，因此需要一个整流电路把交流电变成直电，而整流出来的电并非标准电压，因
削波
全波
半波
第七页，共7页。
因半此波需 整要流加(z装h一ěn个g置电liú瓶) 来需给这要些供电直。 流电，因此需要一个整流电路把交流电变 在电摩瓶托 (di车àn里p成í面ng的) 直作用(流zuòyò电ng) ，而整流出来的电并非标准电压，因此需要 一个调压电路进行稳压。这个整流电路+调压电路=摩 这个整流电路+调压电路=摩托车整流调压器，经常简称为整流器。
摩托车电器四小件工作原理要点
目录第一章电工学基础知识第一节欧姆定律及其应用第二节电工与电功率第三节电容器及其充放电第四节晶体二极管及其基本电路第五节晶体三极管及其基本电路第六节晶闸管及其应用第二章摩托车点火器系统第一节电容放电式点火系统2.1.1 交流点火器2.1.2 直流点火器2.1.3 电容放电式点火系统的特性2.1.4 电容放电式点火系统的故障检修第二节晶体管点火系统2.2.1 晶体管点火系统的结构与原理2.2.2 晶体管点火系统的检修第三节微电脑控制电子点火系统2.3.1 常见的几种点火电路的缺点2.3.2 微电脑控制电子点火系统的基本组成与工作原理。
第三章磁电机和调压器系统第一节磁电机系统3.1.1 磁电机的结构3.1.2 磁电机的工作原理第二节磁电机的整流和调压第三节磁电机供电系统常见故障第四节三相磁电机和调压器3.4.1 三相磁电机的工作原理3.4.2 三相磁电机的整流和稳压3.4.3 三相交流磁电机常见故障第四章摩托车起动继电器第一节起动继电器的主要结构第二节摩托车起动系统控制原理第三节电起动系统中起动继电器常见故障及排除第五章摩托车点火线圈第一节高压线及火花塞帽第二节点火线圈5.2.1点火线圈的构造5.2.2点火线圈的工作原理5.2.3点火线圈的保养与检修第一章 电工学基础知识 第一节 欧姆定律及其应用1、部分电路欧姆定律流过导体的电流与这段导体两端的电压成正比，与这段导体的电阻成反比，其数学式为： I=RU（1-1） 式中 I ：导体中的电流（A ）； U ：导体两端电压（V ）； R ：导体的电阻（Ω）。
例 1.1 已知某白炽灯的额定电压是220V ，正常发光时的电阻碍为1210Ω，试求流过的灯丝的电流。
解：I=R U =1210220≈0.18(A) 2、全电路欧姆定律全电路是含有电源的闭合电路。
如图1-1所示。
E 代表电源电动势，r 代表电源内阻。
图1-1 最简单的全电路 图1-2 电源的输出特性 全电路中的电流强度与电源的电动势成正比，与整个电路（即内、外电路）的电阻成反比。
