锁相放大器的工作原理
锁相放大器的原理及应用
锁相放大器的原理及应用1. 原理介绍锁相放大器（Lock-in Amplifier）是一种精密的信号处理仪器，常用于测量微小信号在高噪声环境中的幅度和相位。
其原理基于信号的时域和频域分析。
锁相放大器的工作原理如下：1.输入信号和参考信号分别经过同步检波器和相位补偿器。
同步检波器通过将输入信号和参考信号相乘，得到一个混频输出信号。
相位补偿器则用于调节参考信号的相位，使其与输入信号处于同一相位。
2.混频输出信号经过低通滤波器，滤去高频噪声和杂散信号，得到幅度和相位信息。
3.幅度和相位信息经过放大器放大后，输出到显示器或数据采集系统进行数据处理和分析。
2. 应用领域锁相放大器在各个领域都有广泛的应用，下面列举了几个主要的应用领域：2.1 光学领域2.1.1 光学干涉测量锁相放大器可以应用于光学干涉测量中，通过与参考光信号进行比较，提取出微小的干涉信号。
这对于测量物体表面形貌、薄膜厚度等具有重要意义。
2.1.2 光谱分析在光谱分析中，锁相放大器可以提取出光源的频率和相位信息，对于研究材料的光学性质、标定光谱仪等具有重要应用价值。
2.2 生物医学领域2.2.1 生物传感器生物传感器通常需要对微弱的生物信号进行放大和处理。
锁相放大器可以实现对生物信号的高灵敏度检测，应用于生物传感器的信号放大和分析。
2.2.2 磁共振成像（MRI）在磁共振成像中，锁相放大器可以对磁场感应信号进行放大和处理，提高成像的灵敏度和分辨率。
2.3 物理实验领域2.3.1 基础粒子物理实验在基础粒子物理实验中，需要对微小的粒子信号进行检测和处理。
锁相放大器可应用于实验中对粒子信号的放大和分析，用于寻找新的粒子。
2.3.2 材料科学研究锁相放大器可以应用于材料科学研究中，对材料的电学、热学、磁学等性质进行测量和分析。
3. 优势和限制3.1 优势•高灵敏度：锁相放大器可以放大微弱信号，提高信号与噪声的比值，从而实现对微小信号的检测。
•抗噪声能力强：锁相放大器可以滤除高频噪声和杂散信号，提高信号的纯度和准确性。

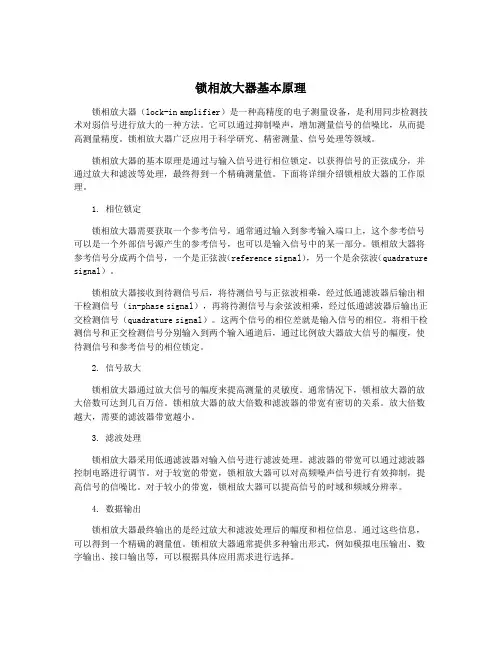

锁相放大器基本原理
锁相放大器基本原理锁相放大器（lock-in amplifier）是一种高精度的电子测量设备，是利用同步检测技术对弱信号进行放大的一种方法。
它可以通过抑制噪声，增加测量信号的信噪比，从而提高测量精度。
锁相放大器广泛应用于科学研究、精密测量、信号处理等领域。
锁相放大器的基本原理是通过与输入信号进行相位锁定，以获得信号的正弦成分，并通过放大和滤波等处理，最终得到一个精确测量值。
下面将详细介绍锁相放大器的工作原理。
1. 相位锁定锁相放大器需要获取一个参考信号，通常通过输入到参考输入端口上，这个参考信号可以是一个外部信号源产生的参考信号，也可以是输入信号中的某一部分。
锁相放大器将参考信号分成两个信号，一个是正弦波（reference signal），另一个是余弦波（quadrature signal）。
锁相放大器接收到待测信号后，将待测信号与正弦波相乘，经过低通滤波器后输出相干检测信号（in-phase signal），再将待测信号与余弦波相乘，经过低通滤波器后输出正交检测信号（quadrature signal）。
这两个信号的相位差就是输入信号的相位。
将相干检测信号和正交检测信号分别输入到两个输入通道后，通过比例放大器放大信号的幅度，使待测信号和参考信号的相位锁定。
2. 信号放大锁相放大器通过放大信号的幅度来提高测量的灵敏度。
通常情况下，锁相放大器的放大倍数可达到几百万倍。
锁相放大器的放大倍数和滤波器的带宽有密切的关系。
放大倍数越大，需要的滤波器带宽越小。
3. 滤波处理锁相放大器采用低通滤波器对输入信号进行滤波处理。
滤波器的带宽可以通过滤波器控制电路进行调节。
对于较宽的带宽，锁相放大器可以对高频噪声信号进行有效抑制，提高信号的信噪比。
对于较小的带宽，锁相放大器可以提高信号的时域和频域分辨率。
4. 数据输出锁相放大器最终输出的是经过放大和滤波处理后的幅度和相位信息。
通过这些信息，可以得到一个精确的测量值。
数字锁相放大器的原理
数字锁相放大器的原理
数字锁相放大器（Digital Lock-In Amplifier）是一种高灵敏度信号检测器。
它
不仅克服了传统锁相放大器的缺点，同时也具有更高的准确度和精度。
数字锁相放大器的原理是通过数字信号处理技术，将模拟信号转换为数字信号，然后进行数字信号处理，从而实现高精度、高可靠性的检测。
模拟信号转换
数字锁相放大器需要将模拟信号转换为数字信号，通常采用模数转换器（ADC）进行模拟信号的采样和转换。
模数转换器将模拟信号转化为数字信号，由于其工作原理受到采样率和量化误差等因素的影响，因此需要选用合适的采样率和量化位数，以确保数字信号的精确度。
数字信号处理
数字信号处理是数字锁相放大器最为重要的处理部分。
其中包括数字滤波、数
字调制解调、相位检测等多种算法。
数字滤波是数字信号处理的基础。
通过将数字信号输入低通滤波器中，可以将
高频噪声滤除，从而得到干净且稳定的信号。
数字调制解调是数字锁相放大器的核心部分，也是数字信号处理中最复杂的部分。
在数字锁相放大器中，一般采用正弦电压作为调制信号，通过将信号进行调制和解调，可以得到幅度和相位与调制信号相关的信号。
相位检测是数字锁相放大器实现其高灵敏度检测的重要手段。
相位检测可以通
过比较相位差，去除有噪声的信号从而得到高精度检测数据。
总结
数字锁相放大器通过数字信号处理技术，将模拟信号转换为数字信号，并且采
用数字滤波、数字调制解调、相位检测等多种算法进行信号处理，从而实现了高灵敏度、高可靠性的检测。
随着科技的不断发展，数字锁相放大器在生命科学、物理学、化学等领域的应用越来越广泛。
锁相放大器的工作原理和pn结载流子浓度
实验2－2微弱信号检测技术随着科学技术的发展，使测量技术得到日趋完善的发展，同时也提出更高要求。
尤其是一些极端条件下的测量已成为现代认识自然的主要手段，由于微弱信号检测（weak signal detection）能测量传统观念认为不能测量的微弱量，所以才获得迅速的发展和普遍的重视，微弱信号检测已逐渐形成一门边缘学科学。
锁相放大器（lock-in. Amplifier 简称LIA）就是检测淹没在噪声中的微弱信号的仪器，它可用于测量交流信号的幅度和相位，有极强的抑制干扰和噪声的能力，有极高的灵敏度，可测量毫微伏量级的微弱信号，自1962年美国PARC第一个相干检测的锁相放大器问世以来，锁相放大器有了迅速的发展，性能指标有了很大的提高，现已被广泛应用于科学技术的很多领域，本实验使用128A用电容电压法测量P-N结的杂质浓度分布和PN结电容，即是一个很好的应用实例。
一实验原理（一）PN结电容及杂质浓度分布在半导体的设计和制造过程中，如何控制半导体内部的杂质浓度分布，从而达到对器件电学性能的要求，是半导体材料和器件的基本测量之一，本实验是用电容—电压法测量P-N结的杂质浓度分布，具有简单快捷，又不破坏样品的特点，是较常用的测量方法之一。
它仅能反映P-N结轻掺杂一边的杂质分布。
P-N结是由P型和N半导体“接触”形成的，交界之处的杂质浓度可以是突变的，或是缓慢的，在结的界面处形成势垒区，也称空间电荷区，如（图2－2—1 a、b）所示。
P-N结外加电压时，势垒区的空间电荷数量将随外加电压变化，与电容器的作用相同，这种由势垒区电荷变化引起的电容称为势垒电容另外，P-N结加正向偏压时，P区和N区的空穴和电子各自对各自向对方发散，并能在对方（扩散区）形成一定的电荷积累，积累电荷的多少也随外加电压而变化，称为扩散电容图2－2—1 突变结(a)和缓变结（b）所以，P-N结的电容与一般电容不同，不是恒定不变的，要随外加电压的变化而变化。

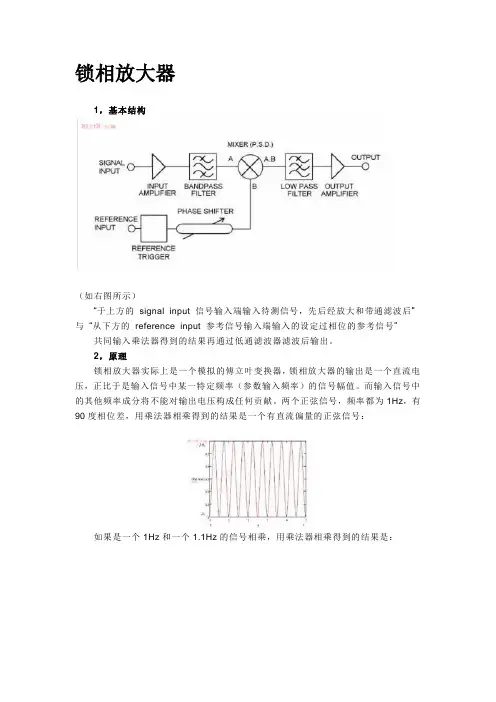

锁相放大器
锁相放大器1，基本结构（如右图所示）“于上方的signal input 信号输入端输入待测信号，先后经放大和带通滤波后” 与“从下方的reference input 参考信号输入端输入的设定过相位的参考信号”共同输入乘法器得到的结果再通过低通滤波器滤波后输出。
2，原理锁相放大器实际上是一个模拟的傅立叶变换器，锁相放大器的输出是一个直流电压，正比于是输入信号中某一特定频率（参数输入频率）的信号幅值。
而输入信号中的其他频率成分将不能对输出电压构成任何贡献。
两个正弦信号，频率都为1H z，有90度相位差，用乘法器相乘得到的结果是一个有直流偏量的正弦信号：如果是一个1Hz和一个1.1Hz的信号相乘，用乘法器相乘得到的结果是：从上面的分析看来，只有与参考信号频率完全一致的信号才能在乘法器输出端得到直流偏量，其他信号在输出端都是交流信号。
如果在乘法器的输出端加一个低通滤波器，那么所有的交流信号分量全部被滤掉，剩下的直流分量就只是正比于输入信号中的特定频率的信号分量的幅值。
3.用途即使有用的信号被淹没在噪声信号里面，即使噪声信号比有用的信号大很多，只要知道有用的信号的频率值，就能准确地测量出这个信号的幅值。
锁相放大器原理锁相放大器是以相干检测技术为基础，利用参考信号频率与输入输入信号频率相关，与噪声信号不相关，从而从较强的噪声中提取出有用信号，使得测量精度大大提高，而它的核心部件为相敏检测器（phase sensitive detector ，简称PSD ，又称相关器），图1所示为锁相放大器的原理框图。
图1锁相放大器原理图相敏检测器是由乘法器和积分器组成，其中乘法器一般采用开关乘法器，积分器通常由低通滤波器组成，图2给出相敏检测器的构成原理图。
图2相敏检测器原理图设待测信号()()()()()t n t cos V t n t V t V s s s s1s ++=+=ϕω，其中)t (V s1为待测信号中的有效信号，n ()t 为噪声。

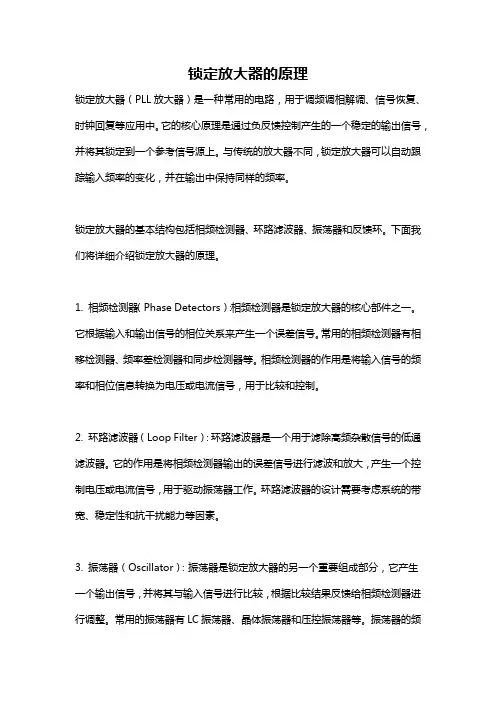

锁定放大器的原理
锁定放大器的原理锁定放大器（PLL放大器）是一种常用的电路，用于调频调相解调、信号恢复、时钟回复等应用中。
它的核心原理是通过负反馈控制产生的一个稳定的输出信号，并将其锁定到一个参考信号源上。
与传统的放大器不同，锁定放大器可以自动跟踪输入频率的变化，并在输出中保持同样的频率。
锁定放大器的基本结构包括相频检测器、环路滤波器、振荡器和反馈环。
下面我们将详细介绍锁定放大器的原理。
1. 相频检测器（Phase Detectors）：相频检测器是锁定放大器的核心部件之一。
它根据输入和输出信号的相位关系来产生一个误差信号。
常用的相频检测器有相移检测器、频率差检测器和同步检测器等。
相频检测器的作用是将输入信号的频率和相位信息转换为电压或电流信号，用于比较和控制。
2. 环路滤波器（Loop Filter）：环路滤波器是一个用于滤除高频杂散信号的低通滤波器。
它的作用是将相频检测器输出的误差信号进行滤波和放大，产生一个控制电压或电流信号，用于驱动振荡器工作。
环路滤波器的设计需要考虑系统的带宽、稳定性和抗干扰能力等因素。
3. 振荡器（Oscillator）：振荡器是锁定放大器的另一个重要组成部分，它产生一个输出信号，并将其与输入信号进行比较，根据比较结果反馈给相频检测器进行调整。
常用的振荡器有LC振荡器、晶体振荡器和压控振荡器等。
振荡器的频率和相位可以受到控制电压的调节，从而实现与输入信号的锁定。
4. 反馈环（Feedback Loop）：反馈环是锁定放大器的核心组成部分，它将输出信号通过滤波器和振荡器反馈给相频检测器，形成一个闭环控制系统。
反馈环的作用是根据误差信号来调节振荡器的频率和相位，使输出信号与输入信号保持一致。
反馈环的稳定性和抗干扰能力决定了锁定放大器的性能。
锁定放大器的工作过程如下：1. 初始状态：锁定放大器初始时，输入信号和输出信号的频率和相位可能不一致。
相频检测器检测到这种差异，并将误差信号传递给环路滤波器。
锁相放大器
锁相放大器锁相放大器是一种高性能的通用测量仪器,它能精确地测量被掩埋在噪音中的微弱信号。
随着科学技术的飞速发展,在电子学、信息科学、光学、电磁学、低温物理等许多领域,越来越需要测量深埋在噪音中的微弱信号。
本文介绍了一种低成本,灵活性高的缩相器。
特别在系统检测精确、性能指标、稳定性与抗干扰方面,达到理想效果。
一、锁相放大器 锁相放大器是检测淹没在噪声中的微弱信号的仪器。
它作为一种信号恢复仪器,在弱信号测量中的重要作用,已经引起人们越来越广泛的重视。
1·锁相放大器的研究背景 锁相放大器(Lock- in Amplifier, LIA)不仅能像选频放大器那样利用信号的频率特性,还抓住了信号的相位特点,即“锁定”了被测信号的相位。
它的等效噪声带宽非常窄,一般可以做到1mHz,远比选频放大器的带宽窄。
因此,基于锁相放大器所具有的输出稳定性、强有力滤除噪声的能力以及能将深埋在噪声中的微弱信号提取出来并加以放大的优良特性,应当选用锁相放大器。
2·锁相放大器的理论分析与设计要求 (1)锁相放大器的工作原理 锁相放大器采用的是外差式振荡技术,它把被测量的信号通过频率变换的方式转变成为直流。
即利用锁相放大器中的信号相关原理,对两个混有噪声的周期信号进行相乘和积分处理后,将信号从噪声中检测出来,并达到通过互相关运算削弱噪声影响的目的。
设是伴有噪声的周期信号,即X(t)=S(t)+N(t)=Asin(ωt+φ)+N(t) 其中,N(t)为随机噪声,S(t)为有用信号,A为其幅值,角频率为ω,初相角为φ。
参考正弦信号为:Y(t)=Bsin(ωt+τ)+M(t) 其中,B为其幅值,τ是时间位移,M(t)为随机噪声。
则两者的相关函数为: 由于在被测量的信号里所包含的各种信号分量中,参考信号Y(t)的频率只与输入的有用信号频率相关,与随机噪声N(t)的频率不相关,且有用信号S(t)与随机噪声M (t)之间及噪声与噪声之间的频率也均相互独立,所以它们的相关函数为零,即Rny(τ)=0 于是,就有从而,令锁相放大器实现了从噪声中提取有用信号的目的。
锁相放大器
功能是为相敏检波器提供一个与输入信号同 相方波或正弦波。
相关器：
锁相放大器原理：
Vs (t) es cost
Vr (t ) er cos[( )t ]
1.待测信号为：
在V 式(t)中 Vs (t)为V两r (t个信) 号 e的ser延co迟s[(时 间。)它t 们进] c入ost 乘法器12后ese变r{换co输s(出t为V()t)，cos[(2 )t ]}
即V由o (原t) 来 K以eωse为r c中os心(频t率的)频谱变换成
0
若两信号频Vo率(t)相同K（ese这r c符os合大多数条件），
则
，上式变为
K是与低通滤波器的传输系数 0,有 0关的常数。
Vo (r) Keser
上式表明，若两个相关信号为同频正弦波 时，经相关检测后，其相关函数与两信号幅 度的乘积成正比，同时与它们之间位相差的
红外探测器所得曲线作为真值来校准 温度传感器的频率响应并获取系统误差的修
谢谢
u0 t
2VsVr
cos
u0 t与情况1类似
3. xt为正弦波含单频噪声， rt为正弦波
xt Vs cos0t Vn cosnt
rt cos0t Vr 1
信号项
和频项
up t xt rt 0.5Vs cos 0.5Vs cos20t
0.5V n cosn 0 t 0.5Vn cosn 0 t
信号与噪声的和频项 信号与噪声的差频项
经低通，第二项、第三项被滤除
u0t 0.5Vs cos 加n0 LPF带宽的噪声
锁相放大器在温度传感器校准系统
中的应用
在瞬态温度测量中,温度随时间迅速变化,由于测温传感器 感温件的热惯性和有限热传导,测出的温度与实际温度存在差 别,这种差别即为动态响应误差。为了尽量减少这类系统误差, 需对测温传感器进行动、静态校准。校准装置由于存在电源噪 声、辐射噪声、震动噪声及回馈控制噪声等的影响,低温下系 统的微弱信号将被噪声淹没,无法分辨有效的信号,使系统无法 在低温范围对温度传感器校准 。在系统中加入锁相放大器,利 用噪声与参考信号不相关,而湮没于噪声当中的微弱信号与参 考信号有着极高的相关性的特点,从而改善了系统的信噪比,拓 宽了校准系统的温度下限。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
这样，由于锁相放大器的同步检相作用，只允许和参考信号同频同相的信号 通过，所以它本身就是一个带通滤波器。 它的Q值可达108，通频带宽可达0.01Hz，因此，锁相放大器有良好的改善信 噪比的能力。
电子开关式相敏检波器的输出等效为被测信号与幅度为1、占空比为50％ 的方波信号的乘积。
参考信号常采用间隔相等的双极性方波信号，中心频率锁定在被测信号频率 上。这种相敏检波器也称开关混频器。
这个开关电路输出信号的极性是由输入信号和参考信号间的相位决定的。 当Us和Ur同相或反相时，输出信号是正或负的脉动直流电压； 当Us和Ur是正交时即θ＝±90°时，输出信号Uo为零。 类似的开关电路可用场效应管或集成开关电路实现。
但这并不表明简单地用窄带滤波的方法就能够消除噪声。 实际上由于带通滤波器的频率稳定性的限制，单纯用压缩带宽来抑制噪声是有 限度的。
因此，对微弱信号的接收常采用具有窄带滤波能力的锁相放大器。
锁相放大器
锁相放大器是一种通用的对交变信号进行相敏检波的放大器。 它利用和被测信号有相同频率和锁相关系的参考信号作为比较基准，只对 被测信号本身和那些与参考信号同频（或倍频）、同相的噪声分量有响应。 因此能大幅度抑制无用噪声，提高检测灵敏度和信噪比，它是弱信号检测 的一种有效仪器。
设输入信号为据傅立叶变换，参考信号r(t)可用三角函数的形式表示。
r(t)
4
n1
(1)n1 2n 1
cos[(2n 1)0t]
r(t)与 x(t ) 相乘的结果为：
u p (t) x(t) r(t)
V
cos(0t
uo (t)
2V
cos( )
说明被测信号通过相敏检测器(PSD)和低通滤波器(LPF)后，输出正比于被测信号 的幅度、同时正比于参考信号与被测信号的相位差的余弦函数，同相位时，输出 最大，从而实现鉴幅和鉴相。
用一已知F0频率的信号与被检信号相乘, 低通滤波后得ACOSQ; 用已知F0频率相位差90度的信号与被检信号相乘,低通滤波后得ASINQ; 平方和再开平方,得A. 如已知F0频率的信号幅值为B,则得被测信号幅值C=A/B.
)
4
n 1
(1)n1 2n 1
cos[(2n 1)0t]
2V
n1
(1)n1 2n 1
cos[(2n
2)0t
]
2V
n1
(1)n1 2n 1
cos[2n0t
]
式右边的第一项为差频项，第二项为和频项。经过低通滤波器（LPF），所 有的和频项与的差频项都被虑除，最后滤波器的输出为：
第九章 光电检测技术的典型应用
对微弱信号检测的要求:
(1) 良好的光电信号检测系统： (2) 适宜的光学系统 (3) 波长匹配、性能优良的探测器 (4) 合理的光电系统检测方式（直接检测或外差检测） (5) 最佳的信号后置处理器
微弱光信号检测系统
在光度量的测量中，常常遇到待测信号被噪声淹没的情况。
常用的弱光信号检测技术:
(1) 锁相放大器 (2) 取样积分器 (3) 光子计数器
(1) 锁相放大器在弱光检测中的应用
通常的噪声在时间和幅度变化上都是随机发生的，分布在很宽的频谱范围内。 它们大部分和有用信号频谱不重叠，也没有同步关系。
因此降低噪声、改善信噪比的方法之一是压缩检测通道的带宽，使之仅能覆盖 住信号的频谱，此时噪声的输出将会明显降低。
锁相放大器的基本组成: 信号通道; 参考通道; 相敏检波器(核心部件)。
它由混频乘法器和低通滤波器组成。 它的工作原理:输入信号在相敏检波器中与参考信号混频，经低通滤波 器后得到与输入信号幅值成比例的直流输出分量。
输入信号 AC
信号通道
前放
选频
参考信号 AC
锁相环 移相器
相敏检波 混低 频通 乘滤 法波 器器
其它的噪声和干扰信号或者由于频率不同，造成Δω≠0的交流分量，被后 接的低通滤波器滤除；或者由于相位不同而被相敏检波截止。
当然，那些与参考信号同频同相的噪声分量也能够得到部分输出并与被测 信号相叠加，但这些终归只占白噪声的极小部分。因此锁相放大能以极高 的信噪比由噪声中提取出有用信号来。
相敏检波器有模拟乘法器式和电子开关式，其中电子开关式相敏检波器由 于受到参考信号幅度波动的影响较小，所以得到更广泛的应用。
上式表明:
(a)在输入信号中只有那些与参考信号同频率的分量才使频差为零，得到直 流的输出信号，因此这种方法最适合于调幅信号的检测。
(b) 输出信号幅度还取决于输入信号和参考信号间的相位差。 只有θ ＝0时，才有最大的信号输出，而θ ＝π/2时，输出信号为零。
也就是说，在输入信号中只有被测信号本身由于和参考信号有同频同相关 系而能得到最大的直流输出。
例如，对于空间物体的检测，常常伴随着强烈的背景辐射； 在光谱测量中，特别是吸收光谱的弱谱线更是容易被环境辐射或检测器件的 内部噪声所淹没； 即使是对较强的光信号，为提高信号的抗干扰能力，实现精确的检测，也都 需要有从噪声中提取、恢复和增强被测信号的技术措施。
因此无论是从工程应用方面还是从信号变换技巧方面，微弱光信号的检测都 是很重要的。
参考通道
锁相放大器的组成方框图
输出信 号DC
锁相放大器的工作原理:
设乘法器的输入信号Us和参考信号Ur分别为: Us＝Usmcos[(ω0+Δω)t+ θ] Ur＝Urmcosω0t 则输出信号Uo＝UsUr＝(UsmUrm/2){cos(Δωt+ θ)+cos[(2ω0+Δω)t+ θ]} 其中Δω是Us和Ur的频率差， θ为相位差。 由上式可见，通过输入信号和参考信号的相乘运算后输出信号的频谱由ω0变换到 差频Δω与和频2ω0的频段上。利用低通滤波器滤除和频信号后得到窄带的差频信 号。 这时输出信号Uo′＝(UsmUrm/2)cos(Δωt+ θ)
