光纤跳线插入损耗回波损耗的技术指标
光纤跳线插入损耗回波损耗的测试方法
光纤跳线插入损耗回波损耗的测试方法尾纤尾纤：英文名称pigtail，指只有一端有连接器的光纤或光缆。
光跳线跳线：北美的英文名称常称作jumper，欧洲常称作cord，指两端都有连接器的光纤或光缆，有的有分支。
分支缆分支缆：英文名称为branch cord，指一端为一个连接器另一端有多个连接器的光跳线。
尾纤组件尾纤组件：英文名称pigtail assembly，指两条尾纤有连接器的那端通过一个适配器连接起来形成的组合。
光跳线组件跳线组件：jumper cable assembly尾纤和光跳线分为下面三种形态，并以此为基础，分别说明其各项技术指标要求，其它特殊形态（如圆形连接器等）的尾纤或光跳线由具体的技术规格书单独说明。
冲n 二'[''_CQJ! T ——-------------------------------------IB形态4 -端连接器采用圆形陶瓷脯芯的尾纤和两端连接器均采用甌吃關憐插芯的尤瞇线.电歼piqtail形态2; —端连接器采用矩形插尼;的尾纤和两端连接器均采用审形插芯的光跳线形态引端连接拱采用矩形插芯H刃端连接器采圆形陶瓷插芯的多芯分支光跳线测试仪器测试用光功率计的光源（S）和光检测器（D）必须符合IEC 61300-3-4的要求。
插入损耗的测试方法采用标准 IEC 61300-3-4 Part 545 In sertio n method (B) with direct coupli ng topower meter 规定的方法，即插入法 (B)。
插入损耗测试仪器的测试精度不低于 0.03dB ，显示精度不低于 0.01dB 。
光跳线的插入损耗测试第一步：按捕下图进忏沽宰。
第一步:覆決卜图测试光跳线的捕人损耗ffb第三步：如舉仃邛境试脸耍求，按服F 馬测试光跳线的掃入物杠变化値。
注怠，杯准跳线和勺2躍箱 内的长度均不得趙过】ni ・在絹外时长畛不低丁 15nu在不影响閒试精度的情况下，均了减少刘肚律跳址的消耗，比许増加转桂用瓶｝t 吐蜒■菩供讯商可晞自存设習、下同「尾纤的插入损耗测试第二步：按照下图测试尾纤的捆入损粗值。

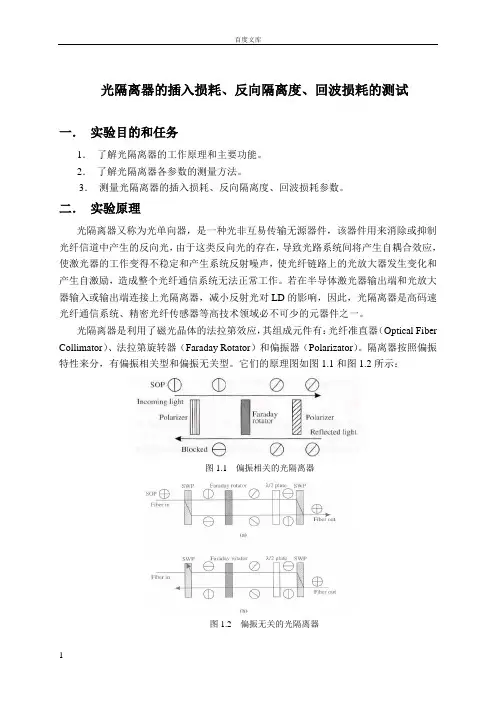

实验一 光隔离器的插入损耗、反向隔离度、回波损耗的测试
实验一光隔离器的插入损耗、反向隔离度、回波损耗的测试一．实验目的和任务1．了解光隔离器的工作原理和主要功能。
2．了解光隔离器各参数的测量方法。
3．测量光隔离器的插入损耗、反向隔离度、回波损耗参数。
二．实验原理光隔离器又称为光单向器，是一种光非互易传输无源器件，该器件用来消除或抑制光纤信道中产生的反向光，由于这类反向光的存在，导致光路系统间将产生自耦合效应，使激光器的工作变得不稳定和产生系统反射噪声，使光纤链路上的光放大器发生变化和产生自激励，造成整个光纤通信系统无法正常工作。
若在半导体激光器输出端和光放大器输入或输出端连接上光隔离器，减小反射光对LD的影响，因此，光隔离器是高码速光纤通信系统、精密光纤传感器等高技术领域必不可少的元器件之一。
光隔离器是利用了磁光晶体的法拉第效应，其组成元件有：光纤准直器（Optical Fiber Collimator）、法拉第旋转器（Faraday Rotator）和偏振器（Polarizator）。
隔离器按照偏振特性来分，有偏振相关型和偏振无关型。
它们的原理图如图1.1和图1.2所示：图1.1 偏振相关的光隔离器图1.2 偏振无关的光隔离器对于偏振相关光隔离器，光通过法拉第旋转器时，在磁场作用下，光偏振方向旋转角为FHL =φ，式中H 为磁场强度，L 为法拉第材料长度，F 为材料的贾尔德系数。
如图 1.1，当输入光通过垂直偏振起偏器后，成为垂直偏振光，经过法拉第旋转器旋转了045，而检偏器偏振方向和起偏器偏振方向成045角，使得光线顺利通过，而反射回来的偏振光经过检偏器、法拉第旋转器以后，继续沿同一方向旋转045，即偏振方向刚好与起偏器偏振方向垂直，则光无法反向通过。
由于只有垂直偏振的光能通过光隔离器，因此称为偏振相关光隔离器。
偏振无关光隔离器如图1.2所示，图1.2(a)为光隔离器正向输入。
当包含两个正交偏振的输入光波被一个偏振分束器分离，变为垂直偏振光和平行偏振光。
LC光纤跳线可靠性试验报告模版
LC/PC单模光纤跳线可靠性实验报告版本:A.02009-Sep目录1 样品 (1)1.1跳线 (1)1.2适配器 (1)1.3外观图示 (1)2 试验项目与结果讨论 (2)2.1端面检测 (2)2.2端面几何形状3D检测 (3)2.2.1 检测条件 (3)2.2.2 端面几何形状3D检测结果 (4)2.3插入损耗测试(IEC61300-3-4方法B) (4)2.3.1 测试方法 (4)2.3.2 插入损耗测试结果 (5)2.4回波损耗(IEC61300-3-6) (6)2.4.1 测试示意图 (6)2.5机械振动试验(IEC61300-2-1/GR-326) (8)2.5.1 机械振动测试示意图 (8)2.5.2 试验结果 (8)2.6插拔耐久性(IEC61300-2-2/GR326) (9)2.6.1 测试图 (9)2.6.2 试验结果 (10)2.7光缆直拉试验(GR-326) (11)2.7.1 试验方法 (11)2.7.2 试验结果 (12)2.8耦合机构抗拉强度(IEC61300-2-6) (13)2.8.1 试验方法 (13)2.8.2 试验结果 (14)2.9机械冲击(IEC61300-2-12) (15)2.9.1 试验方法 (15)2.9.2 试验结果 (16)2.10扭转试验(IEC61300-2-5) (16)2.10.1 试验方法 (16)2.10.2 试验结果 (17)2.11侧向静负载（侧拉）(IEC61300-2-42) (18)2.11.1 试验方法 (18)2.11.2 试验结果 (19)2.12光器件应力缓释抗弯性能实验(IEC61300-2-44) (20)2.12.1 试验方法 (20)2.12.2 试验结果 (20)2.13温度循环(IEC61300-2-22) (21)2.13.1 试验方法 (21)2.13.2 试验结果 (22)2.14综合高温高湿试验(IEC61300-2-21) (27)2.14.1 试验方法 (27)2.14.2 试验结果 (28)3 评价与结论 (32)1 样品1.1 跳线样品两个尾端分别包含两个接头。
实验一光隔离器的插入损耗、反向隔离度、回波损耗的测试
光隔离器的插入损耗、反向隔离度、回波损耗的测试一．实验目的和任务1．了解光隔离器的工作原理和主要功能。
2．了解光隔离器各参数的测量方法。
3．测量光隔离器的插入损耗、反向隔离度、回波损耗参数。
二．实验原理光隔离器又称为光单向器，是一种光非互易传输无源器件，该器件用来消除或抑制光纤信道中产生的反向光，由于这类反向光的存在，导致光路系统间将产生自耦合效应，使激光器的工作变得不稳定和产生系统反射噪声，使光纤链路上的光放大器发生变化和产生自激励，造成整个光纤通信系统无法正常工作。
若在半导体激光器输出端和光放大器输入或输出端连接上光隔离器，减小反射光对LD的影响，因此，光隔离器是高码速光纤通信系统、精密光纤传感器等高技术领域必不可少的元器件之一。
光隔离器是利用了磁光晶体的法拉第效应，其组成元件有：光纤准直器（Optical Fiber Collimator）、法拉第旋转器（Faraday Rotator）和偏振器（Polarizator）。
隔离器按照偏振特性来分，有偏振相关型和偏振无关型。
它们的原理图如图1.1和图1.2所示：图1.1 偏振相关的光隔离器图1.2 偏振无关的光隔离器对于偏振相关光隔离器，光通过法拉第旋转器时，在磁场作用下，光偏振方向旋转角为FHL =φ，式中H 为磁场强度，L 为法拉第材料长度，F 为材料的贾尔德系数。
如图 1.1，当输入光通过垂直偏振起偏器后，成为垂直偏振光，经过法拉第旋转器旋转了045，而检偏器偏振方向和起偏器偏振方向成045角，使得光线顺利通过，而反射回来的偏振光经过检偏器、法拉第旋转器以后，继续沿同一方向旋转045，即偏振方向刚好与起偏器偏振方向垂直，则光无法反向通过。
由于只有垂直偏振的光能通过光隔离器，因此称为偏振相关光隔离器。
偏振无关光隔离器如图1.2所示，图1.2(a)为光隔离器正向输入。
当包含两个正交偏振的输入光波被一个偏振分束器分离，变为垂直偏振光和平行偏振光。
光纤跳线技术要求
光纤跳线技术要求《光纤跳线技术要求》篇一：光纤跳线技术要求之物理特性光纤跳线在现代通信领域中起着至关重要的作用，就像人体中的血管一样，负责传输重要的信息。
提出这些物理特性要求呢，是因为随着通信技术的飞速发展，对光纤跳线的适应性和稳定性要求越来越高。
如果物理特性不过关，那在安装和使用过程中就会像一个病恹恹的家伙，时不时出问题。
一、尺寸要求光纤跳线的外径是个很关键的尺寸因素。
一般来说，不同类型的光纤跳线外径有一定的标准范围。
例如，单模光纤跳线的外径通常在2 - 3mm之间。
这个尺寸就像衣服的尺码一样，太大了不好安装，太小了可能强度不够。
而且光纤芯径也有要求，单模光纤芯径一般为9μm左右，多模光纤芯径常见的有50μm或者62.5μm。
这就好比道路的宽窄，不同的芯径适合不同的“交通流量”（数据传输量）。
二、材料要求光纤跳线的外护套材料得耐用。
像聚氯乙烯（PVC）或者低烟无卤（LSZH）材料是比较常用的。
PVC价格相对较低，适合一些普通环境；而LSZH则在防火、环保等方面表现更好，适合在建筑物内等对安全性要求较高的场所。
这就好比给光纤跳线穿上不同质量的“防护服”，要根据不同的“战场”（使用环境）来选择。
三、弯曲半径要求光纤跳线可不能像铁丝那样随意弯折。
它有最小弯曲半径的要求，一般来说，静态弯曲半径不能小于光纤跳线外径的10倍，动态弯曲半径不能小于外径的20倍。
这是为啥呢？你想啊，如果弯曲半径太小，就像把水管拧成麻花，里面的“水”（光信号）还怎么顺畅地流呢？这些物理特性的要求对于确保光纤跳线在各种环境下稳定工作非常重要。
要是不满足这些要求，可能导致光纤跳线容易损坏，信号传输中断，那在通信网络里可就是大麻烦了。
就好比一条断了的桥梁，两边的“信息城市”就无法正常“交流”了。
篇二：光纤跳线技术要求之光学性能在光纤通信这个大舞台上，光纤跳线的光学性能可是重头戏。
为啥要对光学性能提出要求呢？简单来说，通信就是靠光信号在光纤里跑来跑去传递信息的，如果光学性能不好，那就好比一个近视眼的邮递员，信件（信息）很可能送错地方或者干脆送不到。
光纤技术要求和指标
十、中国移动光跳纤主要技术要求和指标点对点应答附件1：光跳纤主要技术要求和指标目录1. 概述2. 光纤连接器性能3. 尾纤及软光纤(跳纤)性能4. 铠装跳纤5. 外观6. 材料7. 使用环境条件8. 标志、包装、运输和贮存1 概述1.1 本文件为中国移动光跳纤的主要技术要求和指标。
应答：满足1.2投标方对本招标文件的每一条款必须逐条作出明确的答复，并写出具体技术数据和指标，否则视该条回答无效。
应答：满足1.3 本文件的解释权属于招标方。
应答：满足2 光纤连接器性能2.1 光纤连接器型号主要有：C/PC型(UPC型)、SC/PC型(UPC型)、LC型，具体连接器型号及尾纤长度将根据工程需要确定。
应答：满足，光纤连接器型号有：C/PC型(UPC型)、SC/PC型(UPC型)、LC型2.2 光纤连接器光学性能要求应符合表2.2-1的要求。
应答：满足2.3 光纤连接器端面几何尺寸应符合表2.2-2的要求。
应答：满足2.4 对于尾纤，应通过与其它尾纤熔接，并与适配器组成光纤连接器，其性能应能符合表1(D点抗拉试验除外)及表2中的技术要求。
应答：满足，尾纤通过与其它尾纤熔接，并与适配器组成光纤连接器，其性能符合表1(D 点抗拉试验除外)及表2中的技术要求2.5 光纤连接器重复使用的稳定性的要求：要求连续插拔10次后插入衰耗指标应具有一致性。
应答：满足，连续插拔10次后插入衰耗指标一致2.6 光纤连接器寿命：插拔1000次仍能满足表3.3-1的性能要求。
应答:满足，插拔1000次仍能满足表3.3-1的性能要求3 尾纤及软光纤(跳纤)性能 3.1 尾纤及软光纤外径尾纤护套外径：标称值为2.0mm （单芯）、3.0mm （单芯），最大值偏差不超过标称值的10%。
软光纤的护套外径：① 标称值2.0mm ，最大值2.2mm② 标称值3.0mm ，最大值3.3mm 。
应答：满足，尾纤护套外径和软光纤的护套外径标称值为2.0mm （单芯）、3.0mm （单芯），最大值偏差不超过标称值的10%3.2 尾纤及软光纤的2m 截止波长λc ≤1250nm(G.652光纤)、λc ≤1470nm(G.655光纤) 应答：满足3.3、 尾纤及软光纤机械性能:带SC 、FC 连接器的尾纤及软光纤机械性能应满足下表要求。
插损与回损
IL&RL与连接器性能 Pin(P1)
Pout
IL lg Pout Pin
RL lg P0 P1
P0
光纤通信要尽可能的減少传输过程中的损耗，以光纤跳线 为例：在输入光功率恒定为1的情況下，Pout越大、P0越小 就表示传输过程中的损耗越小，连接器的性能越好。
y 是lg 一x 個反比 例函数，随着x增大y值反而会減小，
IL的类型与产生原因
端接损耗是指兩根光纤跳线通過适配器连接而引起的损耗。 产生损耗的原因有很多，主要包括纤芯尺寸失配、数值孔 径失配、折射率分布失配、轴线倾角、橫向偏移、同心度、 端面间隙、端面形状及端面光潔度等。
IL与RL之间的联系
光纤連接器兩端参数不一致而产生的损耗可以通过选择参 数完全匹配的光纤（同一跟光纤）來消除；而随着光纤连 接器结构的改进及制造水平的提高，光纤连接器的对中定 位结构的精度可达到亞微米级别，由光纤横向错位、角度 倾斜产生的损耗亦可忽略不计。当前影响光纤连接器插入 损耗的因素——光纤端面间隙、端面形狀以及端面清潔度， 同樣是造成光纤回波损耗的主要原因——
连接头型号 模式
端面规格 IL(dB) RL(dB)
其他型号 IL(dB) RL(dB)
PC ≤0.3 ≥45
≤0.7 ≥30
FC、SC、LC、ST、MU、E2000、D4、DIN
SM
UPC
APC
≤0.2
≤0.3
≥50
≥60
MT-RJ、MPO
/
≤0.7
/
≥50
MM PC ≤0.3 ≥35
≤0.5 ≥25
研拋加工控制的因素是能否生产生高性能跳线的关键！
同時，只需要探索连接器回损，回损的问题解決了，插损 的问题也就解決了。
单模光纤跳线的插入损耗
单模光纤跳线的插入损耗1.引言1.1 概述单模光纤跳线是一种用于连接光纤设备和网络之间的重要传输线缆。
它在现代通信和网络领域中起着至关重要的作用。
单模光纤跳线的插入损耗是评估其质量和性能的重要指标之一。
插入损耗是指信号在单模光纤跳线中传输过程中损失的信号能量。
插入损耗越小，信号传输的效率就越高。
这对于保证网络的稳定性和信号的可靠传输具有至关重要的意义。
影响单模光纤跳线插入损耗的因素有很多，其中包括光纤接头的质量、连接器的设计和制造技术、光纤跳线的维护和使用环境等。
如果在这些方面存在问题或者不符合标准要求，都有可能导致插入损耗的增加。
本文将对单模光纤跳线的插入损耗进行深入研究和分析。
首先，我们将介绍单模光纤跳线的定义和作用，使读者对其有一个全面的了解。
接着，我们将详细讨论插入损耗的概念和影响因素，以便读者能够更好地理解其重要性。
最后，我们将总结插入损耗的重要性和影响，并探讨减小插入损耗的方法和技术，以提高光纤跳线的性能和可靠性。
通过本文的阅读，读者将能够深入了解单模光纤跳线插入损耗的相关知识，并了解如何优化光纤跳线的性能。
这对于从事光纤通信和网络工程的专业人士来说，将无疑是非常有价值的参考资料。
1.2 文章结构文章结构本篇文章分为引言、正文和结论三个部分。
引言部分主要从概述、文章结构以及目的三个方面介绍本文的背景和目标。
首先，概述部分将简要介绍单模光纤跳线的插入损耗问题，并引发读者对该问题的兴趣。
接着，文章结构部分将详细说明本文的整体结构，包括各个章节的主要内容。
最后，目的部分明确本文的目标，即通过对单模光纤跳线的插入损耗进行分析和研究，提出减小插入损耗的方法和技术，以提高光纤传输的质量和效率。
正文部分将重点探讨单模光纤跳线的定义、作用以及插入损耗的概念和影响因素。
首先，在2.1节中，将详细介绍单模光纤跳线的定义和作用，包括其在光纤通信中的重要性和应用场景。
然后，在2.2节中，将对插入损耗进行全面的概念解析，包括其定义、计算方法以及影响插入损耗的因素。
