现场组装光纤活动连接器 技术要求

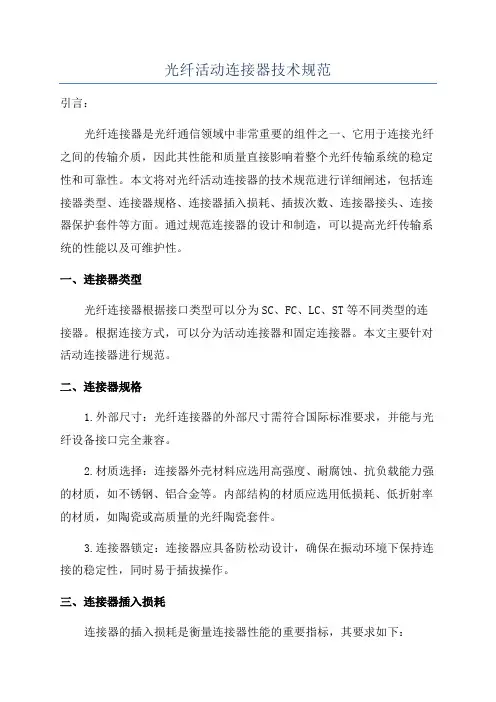

光纤活动连接器技术规范
光纤活动连接器技术规范引言：光纤连接器是光纤通信领域中非常重要的组件之一、它用于连接光纤之间的传输介质，因此其性能和质量直接影响着整个光纤传输系统的稳定性和可靠性。
本文将对光纤活动连接器的技术规范进行详细阐述，包括连接器类型、连接器规格、连接器插入损耗、插拔次数、连接器接头、连接器保护套件等方面。
通过规范连接器的设计和制造，可以提高光纤传输系统的性能以及可维护性。
一、连接器类型光纤连接器根据接口类型可以分为SC、FC、LC、ST等不同类型的连接器。
根据连接方式，可以分为活动连接器和固定连接器。
本文主要针对活动连接器进行规范。
二、连接器规格1.外部尺寸：光纤连接器的外部尺寸需符合国际标准要求，并能与光纤设备接口完全兼容。
2.材质选择：连接器外壳材料应选用高强度、耐腐蚀、抗负载能力强的材质，如不锈钢、铝合金等。
内部结构的材质应选用低损耗、低折射率的材质，如陶瓷或高质量的光纤陶瓷套件。
3.连接器锁定：连接器应具备防松动设计，确保在振动环境下保持连接的稳定性，同时易于插拔操作。
三、连接器插入损耗连接器的插入损耗是衡量连接器性能的重要指标，其要求如下：1.连接器的插入损耗应控制在最低限度内，国际标准要求插入损耗不超过0.5dB。
2.连接器的插入损耗应在使用寿命内保持在合理范围内，寿命内损耗增加不超过0.2dB。
3.光纤连接器在不同波长下的插入损耗应具备一致性，波长变化对插入损耗的影响应控制在合理范围内。
四、插拔次数连接器的插拔次数直接影响到系统的可靠性和使用寿命，其要求如下：1.国际标准规定，活动连接器的插拔性能应满足至少1000次插拔的要求。
2.连接器的插拔性能应在使用寿命内保持良好，插拔次数增加时插入损耗的增加应控制在合理范围内。
五、连接器接头连接器接头是连接光纤的关键部分，其要求如下：1.连接器接头应采用优质光纤，确保最小的插入损耗和最大的传输性能。
2.连接器接头的端面应保持光滑、无划伤、无污染，端面质量应符合国际标准的要求。
(ZY-04)光纤活动连接器作业指导书
（穿零件工序）ZY-04A/0第2页 共14页一、设备及工具：剥线钳、陶瓷剪刀。
二、主要原材料：散件、光缆。
三、适用范围：该工序适用于跳线穿零件工序。
四、工艺步骤：选散件、穿零件、剥光缆。
五、工艺内容 ： （一） 选散件根据派工单要求选择相应的连接头散件 （二）穿零件按正确的方向和顺序将标识环、尾套、压接环Ⅰ、 压接环Ⅱ和主体零件依次套入光缆 （三）剥光缆按表中长度要求用剥线钳剥除PVC 外被，并套上弹簧。
六 、工艺要求 ：1、φ3跳线用直径为φ3的标识环,φ2跳线用直径为φ2的标识环；2、穿φ3光纤跳线时，手拿12条光缆，位置大约在150mm 处。
光缆型号 FC 烽火SM φ325±1mm编 制校 对审 核ZY-04A/0 第10页共14页一、设备及工具：插损/回损测试仪、测试适配器、上定位环工装、绕线棒、标准测试线。
二、主要原材料：定位环、反射油、光纤跳线。
三、适用范围：该工序适用于尾纤型产品、适配器、衰减器、插芯套组件的损耗测试工序。
四、工艺步骤：校准、测损耗值。
五、工艺内容：（一）校准：按照《回波损耗测试仪操作规程》校准步骤校准系统的插入损耗值和回波损耗值。
（二）测试损耗值：1、将被测产品接入系统内（下图所示），适配器与连接头拧紧后读数，该数据即为接光源端被测产品的插入损耗值。
2、将系统转换至测试回波损耗值档位，被测产品的非光源端悬空，按如下操作后读取，即为被测产品的回波损耗值，操作如下a、尾纤型产品用绕线棒缠绕5圈；b、高回损衰减器在公头端插芯面点匹配油；c、插芯套组件类产品直接读数。
3、记录测试的插入损耗值和回波损耗值。
六、工艺要求：FC/PC先测试选出最小插入损耗值方向后，用上定位环工装将定位环上到位。
编制校对审核。

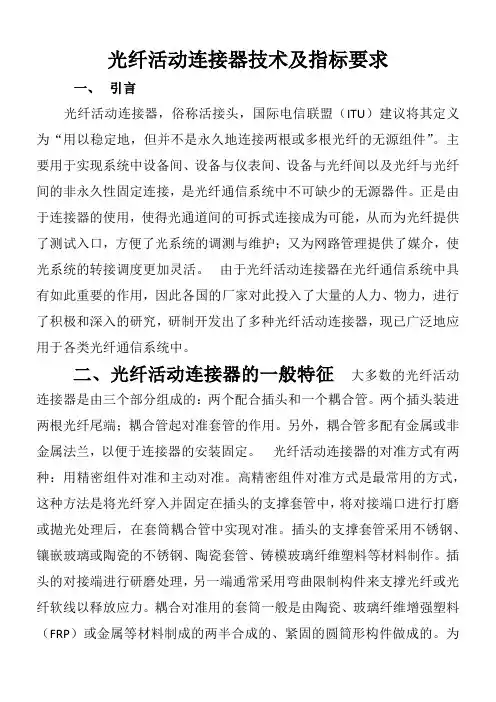

光纤活动连接器技术及指标要求
光纤活动连接器技术及指标要求一、引言光纤活动连接器，俗称活接头，国际电信联盟（ITU）建议将其定义为“用以稳定地，但并不是永久地连接两根或多根光纤的无源组件”。
主要用于实现系统中设备间、设备与仪表间、设备与光纤间以及光纤与光纤间的非永久性固定连接，是光纤通信系统中不可缺少的无源器件。
正是由于连接器的使用，使得光通道间的可拆式连接成为可能，从而为光纤提供了测试入口，方便了光系统的调测与维护；又为网路管理提供了媒介，使光系统的转接调度更加灵活。
由于光纤活动连接器在光纤通信系统中具有如此重要的作用，因此各国的厂家对此投入了大量的人力、物力，进行了积极和深入的研究，研制开发出了多种光纤活动连接器，现已广泛地应用于各类光纤通信系统中。
二、光纤活动连接器的一般特征大多数的光纤活动连接器是由三个部分组成的：两个配合插头和一个耦合管。
两个插头装进两根光纤尾端；耦合管起对准套管的作用。
另外，耦合管多配有金属或非金属法兰，以便于连接器的安装固定。
光纤活动连接器的对准方式有两种：用精密组件对准和主动对准。
高精密组件对准方式是最常用的方式，这种方法是将光纤穿入并固定在插头的支撑套管中，将对接端口进行打磨或抛光处理后，在套筒耦合管中实现对准。
插头的支撑套管采用不锈钢、镶嵌玻璃或陶瓷的不锈钢、陶瓷套管、铸模玻璃纤维塑料等材料制作。
插头的对接端进行研磨处理，另一端通常采用弯曲限制构件来支撑光纤或光纤软线以释放应力。
耦合对准用的套筒一般是由陶瓷、玻璃纤维增强塑料（FRP）或金属等材料制成的两半合成的、紧固的圆筒形构件做成的。
为使光纤对得准，这种类型的连接器对插头和套筒耦合组件的加工精度要求很高，需采用超高精密铸模或机械加工工艺制作。
这一类光纤活动连接器的介入损耗在（0.18～3.0）dB范围内。
主动对准连接器对组件的精度要求较低，可按低成本的普通工艺制造。
但在装配时需采用光学仪表（显微镜、可见光源等）辅助调节，以对准纤芯。
为获得较低的插入损耗和较高的回波损耗，还需使用折射率匹配材料。

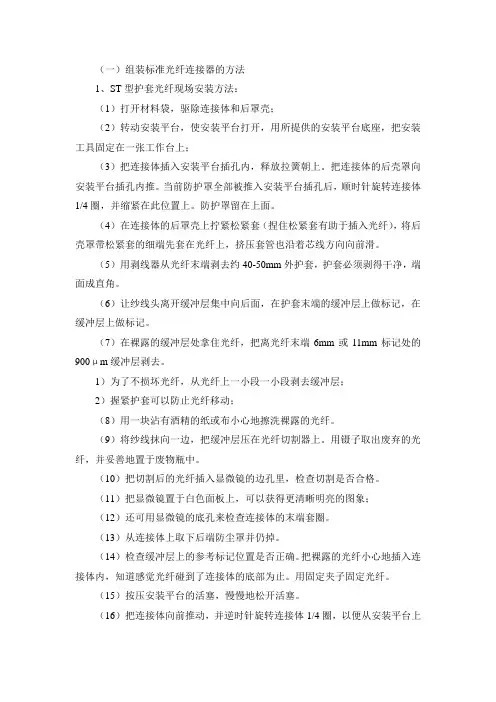

组装标准光纤连接器的方法
（一）组装标准光纤连接器的方法1、ST型护套光纤现场安装方法：（1）打开材料袋，驱除连接体和后罩壳；（2）转动安装平台，使安装平台打开，用所提供的安装平台底座，把安装工具固定在一张工作台上；（3）把连接体插入安装平台插孔内，释放拉簧朝上。
把连接体的后壳罩向安装平台插孔内推。
当前防护罩全部被推入安装平台插孔后，顺时针旋转连接体1/4圈，并缩紧在此位置上。
防护罩留在上面。
（4）在连接体的后罩壳上拧紧松紧套（捏住松紧套有助于插入光纤），将后壳罩带松紧套的细端先套在光纤上，挤压套管也沿着芯线方向向前滑。
（5）用剥线器从光纤末端剥去约40-50mm外护套，护套必须剥得干净，端面成直角。
（6）让纱线头离开缓冲层集中向后面，在护套末端的缓冲层上做标记，在缓冲层上做标记。
（7）在裸露的缓冲层处拿住光纤，把离光纤末端6mm或11mm标记处的900μm缓冲层剥去。
1）为了不损坏光纤，从光纤上一小段一小段剥去缓冲层；2）握紧护套可以防止光纤移动；（8）用一块沾有酒精的纸或布小心地擦洗裸露的光纤。
（9）将纱线抹向一边，把缓冲层压在光纤切割器上。
用镊子取出废弃的光纤，并妥善地置于废物瓶中。
（10）把切割后的光纤插入显微镜的边孔里，检查切割是否合格。
（11）把显微镜置于白色面板上，可以获得更清晰明亮的图象；（12）还可用显微镜的底孔来检查连接体的末端套圈。
（13）从连接体上取下后端防尘罩并仍掉。
（14）检查缓冲层上的参考标记位置是否正确。
把裸露的光纤小心地插入连接体内，知道感觉光纤碰到了连接体的底部为止。
用固定夹子固定光纤。
（15）按压安装平台的活塞，慢慢地松开活塞。
（16）把连接体向前推动，并逆时针旋转连接体1/4圈，以便从安装平台上取下连接体。
把连接体放入打褶工具，并使之平直。
用打褶工具的第一个刻槽，在缓冲层上的“缓冲褶皱区域”打上褶皱。
（17）重新把连接体插入安装平台插孔内并锁紧。
把连接体逆时针旋转1/8圈，小心地剪去多余的纱线。
2012年中国电信现场组装光纤活动连接器技术规范书要点
2012 年中国电信现场组装光纤活动连接器技术规范书sc型光纤快速连接器技术参数表1 SC型光纤现场连接器的光学性能环境性能要求组装成功的光纤现场连接器应满足下表（表 2 ）中规定的环境性能要求，同时应满足上表（表1）中的光学性能要求。
表2 SC型光纤现场连接器的环境性能单位：dB机械性能要求组装成功的SC 型光纤现场连接器应满足下表（表 3）中规定的机械性能要求，同表3 SC 型光纤现场连接器的机械性能要求单位：dB注1：可重复组装性能测试项目对插损变化量主要考核劣化情况，要求插入损耗劣化量< 0.3，如果插损变优，满足要求；注2:具体试验条件和方法见光纤快速连接器技术规范书。
时应满足上表（表1）中的光学性能要求单芯光纤机械式接续子技术参数表1单芯光纤接续子的光学性能环境性能要求组装成功的单芯光纤接续子应满足下表（表 2 ）中规定的环境性能要求，同时应满足上表（表1）中的光学性能要求。
表2单芯光纤机械接续子单位：dB具体试验方法见单芯光纤机械接续子技术规范书机械性能要求组装成功的单芯光纤机械接续子应满足下表（表3）中规定的机械性能要求，同时应满足上表（表1）中的光学性能要求。
表3单芯光纤机械接续子的机械性能要求单位：dB劣化量< 0.2，如果插损变优，满足要求；注2:具体试验条件和方法见单芯光纤机械接续子技术规范书热熔接型光纤快速连接器技术参数表1热熔接型光纤现场连接器的光学性能环境性能要求组装成功的热熔接型光纤现场连接器应满足下表（表2）中规定的环境性能要求, 同时应满足上表（表1）中的光学性能要求。
表2热熔接型光纤现场连接器的环境性能单位：dB机械性能要求组装成功的热熔接型光纤现场连接器应满足下表（表3）中规定的机械性能要求,同时应满足上表（表1）中的光学性能要求表3热熔接型光纤现场连接器的机械性能要求单位：dB注1:可重复组装性能测试项目对插损变化量主要考核劣化情况，要求插入损耗劣化量< 0.2，如果插损变优，满足要求；注2:具体试验条件和方法见光纤快速连接器技术规范书。
2、最新2012版-中国电信现场组装式光纤活动连接器(快速连接器)-技术要求
中国电信现场组装光纤活动连接器技术要求Technical Requirements for Field-mountable Optical Connectorof China Telecom（暂行）中国电信集团公司 发布保密等级：公开发放目录前言 (II)1 范围 (1)2 规范性引用文件 (1)3 名词术语和缩略语 (1)3.1 名词术语 (1)3.2 缩略语 (1)4 光纤现场连接器分类 (1)4.1 按连接器结构分类 (2)4.2 按插头内接续方式分类 (2)4.3 按插针体端面分类 (3)4.4 按匹配的光纤或光缆类型分类 (3)5 光纤现场连接器一般要求 (3)5.1 光纤现场连接器尺寸及插针体端面要求 (3)5.2 光纤现场连接器现场组装要求 (5)5.3 工作环境要求 (5)5.4 材料要求 (5)6 光纤现场连接器性能要求 (5)7 测试标准及方法 (7)7.1 测量和试验条件 (7)7.2 外观和尺寸检查 (8)7.3 插入损耗测量 (8)7.4 回波损耗测量 (9)7.5 高温 (9)7.6 低温 (9)7.7 温度循环 (9)7.8 湿热 (10)7.9 浸水 (11)7.10 可重复组装性 (11)7.11 振动(正弦) (11)7.12 跌落 (12)7.13 重复性 (12)7.14 机械耐久性 (13)7.15 抗拉 (13)7.16 扭转 (14)8 标志、包装、运输和贮存 (14)8.1 标志 (14)8.2 包装、运输 (14)8.3 贮存 (14)I前言本标准按照《中国电信技术标准编写指南》给出的规则起草。
本标准是中国电信ODN技术要求的系列标准之一，该系列标准的结构和名称预计如下：（1）中国电信无源光分路器技术要求（2）中国电信光总配线架技术要求（3）中国电信光纤配线架技术要求（4）中国电信局内调度光缆技术要求（5）中国电信接入层光缆技术要求（6）中国电信用户引入蝶形光缆技术要求（7）中国电信光缆接头盒技术要求（8）中国电信光缆分纤盒技术要求（9）中国电信光缆分光分纤盒技术要求（10）中国电信光缆交接箱技术要求（11）中国电信适配器技术要求（12）中国电信现场组装光纤活动连接器技术要求（13）中国电信单芯光纤机械式接续子技术要求（14）中国电信信息插座技术要求本标准参考Telcordia GR-1081-CORE(1995)《现场组装光纤活动连接器的一般要求》、Telcordia GR-326-CORE(1999)《单模光纤连接器和光纤跳线的一般要求》、《YD/TXXXXX 通信用单芯光纤机械式接续器》，并结合中国电信需求、国内外光纤现场连接器实际情况和国外运营商同类产品的技术规范编写制定。
现场光纤连接器主要原材料标准
现场光纤连接器主要原材料标准预埋插芯制造厂家：潮州三环（集团）股份有限公司，产地：广东潮州技术要求：1）预埋插芯应符合图1的图纸要求。
2）研磨端：插入损耗≤0.2dB回波损耗≥50 dB3）3D参数曲率半径：10~25mm顶点偏移：≤50um凹凸量：±50nm4）端面质量：400倍放大Φ25µm以内无划痕，斑点，其余无重大划痕。
5）光纤切割端质量：崩边小于40um，侧面200倍放大检测无凸起。
图1V型槽制造厂家：广州融捷通信科技有限公司，产地：广州技术要求：1)2根光纤穿入V型槽压接后的机械接续点插入损耗小于0.2dB，回波损耗大于45dB。
2)V型槽的机械结构稳定，重复打开关闭50次后，进行光纤机械接续的插入损耗小于0.2dB，回波损耗大于45dB。
3)V型槽零件在－40度~+85度温度范围内长期稳定，不得有老化变形现象，经21天－40度~+85度温度循环可靠性测试后，进行光纤机械接续的插入损耗小于0.2dB，回波损耗大于45dB。
4)V型槽零件经过－40度低温存储21天后，进行光纤机械接续的插入损耗小于0.2dB，回波损耗大于45dB。
5)V型槽零件经过＋85度高温存储21天后，进行光纤机械接续的插入损耗小于0.2dB，回波损耗大于45dB。
6)V型槽零件材料需符合RoHS标准要求，满足UL94-V0防火阻燃等级匹配液制造厂家：产地：技术要求1）折射率：在1310nm和1550nm的波长下为1.462,而实验数据2）在80℃环境下放置21天后，折射率的最大变化值小于0.0013）将样品在常温条件下在去离子水中完全浸没7天，取出后测量通光率的变化量需小于0.1％4）成品测试，将带有匹配液的V型槽接入光纤后，经过21天－40度~+85度温度循环测试后，接续点插入损耗变化量小于0.2dB5）将带有匹配液的V型槽接入光纤后，经过21天浸水测试后，光纤机械接续的插入损耗小于0.2dB塑胶件制造厂家：广州融捷通信科技有限公司，产地：广州1）塑胶件的接口尺寸需符合《YD/T 1272.3-2005 光纤活动连接器第3部分：SC型》标准要求。
光缆接续与安装主要工序及一般要求
光缆接续与安装主要工序及一般要求一. 光缆接续前的准备工作1. 施工前应熟悉设计要求，注意有无变更，工程负责人应做好隐蔽工程的随工检查签证记录。
2. 对工程所用光缆要了解其生产厂家，光缆的结构，端别，光纤的排序，光纤的平均折射率系数等。
应特别注意，光纤不同，熔接机在接续时各项参数设置也不同。
3. 施工前应熟悉接头盒的结构，必要时应向光缆接续盒生产厂家了解其特性和要求，保证接头盒安装符合设计要求。
4. 根据以上三点要求准备施工所需专用工具以满足光缆接续和接头盒封装工作。
5. 光缆接续前，应对光缆接头位置、光缆余留长度、光缆走向等进行检查计算，符合要求后才可进行接续。
6. 根据不同的设计要求在光缆接续前制定好测试方案以求满足工程要求。
二. 光缆的开剥1. 去除光缆护套1)确定开剥的位置和长度。
2)使用光缆剥皮刀，将光缆护套剥开，要注意不要损坏光纤。
3)将剥开的外护套用力抽出，暴露出光纤束。
4)用剪刀或镊子，将光纤束上的填充物和强度支撑件去除，并清理光纤表面。
2. 去除光纤包层1)用光纤剥皮刀，将光纤包层裸露。
2)用光纤清洁剂和清洁棒清除光纤表面的杂质和污垢。
3)对于松套、无色谱光缆，要做好光纤编号，接续时应严格按编号接续。
三. 光缆加强芯的固定、屏蔽层的连接1. 光缆加强芯及金属屏蔽层必须根据设计规定选择断开或连通方式。
2. 光缆加强芯固定要安全牢固。
3. 光缆屏蔽层须连接时，应把光缆外护层剖25毫米，用金属片同屏蔽层连接或者直接把连接线焊到屏蔽层上。
四. 光纤熔接1. 根据光纤的特性，地埋环境、温度等实际情况调整熔接机接续参数至最佳状态。
2. 熔接机使用前应认真清洁V型槽，光纤压角，电极、反光镜、发光管等部位，严禁用金属物、脏棉球等物清洁，以免其受伤，影响光纤熔接质量。
3. 用专用剥线钳把光纤外层的涂敷层剥去3-5厘米。
用工业纯酒精将光纤上的硅橡胶或UV紫外固化物涂覆层清除干净，若采用热可缩套管作光纤接头保护套管时，应先将热可缩套管套入被熔接光纤的任一端。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GB/T 3873-1983 GB/T 2421.1-2008
GB/T 5169.5-2008
GB/T 12507.1-2000 GB/T 16529.4-1997 YD/T 778-2006 YD/T 1272.1-2003 YD/T 1272.3-2005 YD/T 1997-2009 YD/T ××××-20×× YD/T ××××-20××
本标准参考 Telcordia GR-1081-CORE(1995)《现场组装光纤活动连接器的一般要求》、 Telcordia GR-326-CORE(1999)《单模光纤连接器和光纤跳线的一般要求》，《YDTXXXXX 通 信用单芯光纤机械式接续器》，并结合中国电信需求、国内外现场连接器实际情况和国外运 营商同类产品的技术规范编写制定。
200×-××-××实施
中国电信集团公司 发布
目录
Q/CT XXXX.1-2010
目 录..................................................................... I 前 言................................................................... III 中国电信现场组装光纤活动连接器技术要求....................................... 4 1 范围 ...................................................................... 4 2 规范性引用文件............................................................. 4 3 名词术语和缩略语........................................................... 4 3.1 名词术语 ................................................................. 4 3.2 缩略语 ................................................................... 4 4 光纤现场连接器分类......................................................... 5 4.1 按连接器结构分类 ......................................................... 5 4.2 按插头内接续方式分类 ..................................................... 5 4.3 按插针体端面分类 ......................................................... 6 4.4 按匹配的光纤或光缆类型分类 ............................................... 6 5 光纤现场连接器一般要求..................................................... 6 5.1 光纤现场连接器尺寸及插针体端面要求 ....................................... 6 5.2 光纤现场连接器现场组装要求 ............................................... 8 5.3 工作环境要求 ............................................................. 8 5.4 材料要求 ................................................................. 8 6 光纤现场连接器性能要求..................................................... 8 7 测试标准及方法............................................................ 10 7.1 测量和试验条件 .......................................................... 10 7.2 外观和尺寸检查 .......................................................... 10 7.3 插入损耗测量 ............................................................ 10 7.4 回波损耗测量 ............................................................ 11 7.5 高温 .................................................................... 11 7.6 低温 .................................................................... 12 7.7 温度循环 ................................................................ 12 7.8 湿热 .................................................................... 13 7.9 浸水 .................................................................... 13 7.10 可重复组装性 ........................................................... 14 7.11 振动(正弦) .............................................................. 14 7.12 跌落 ................................................................... 14 7.13 重复性 ................................................................. 15 7.14 机械耐久性 ............................................................. 15 7.15 抗拉 ................................................................... 15 7.16 扭转 ................................................................... 16 8 标志、包装、运输和储存.................................................... 17
II
言
Q/CT XXXX.1-2010
本标准按照《中国电信技术标准编写指南》给出的规则起草。
本标准是中国电信 ODN 技术要求的系列标准之一，该系列标准的结构和名称预计如下： (1) 中国电信光分路器技术要求 (2) 中国电信光总配线架技术要求 (3) 中国电信光纤配线架技术要求 (4) 中国电信局内调度光缆技术要求 (5) 中国电信接入层光缆技术要求 (6) 中国电信用户引入蝶形光缆技术要求 (7) 中国电信光缆接头盒技术要求 (8) 中国电信光缆分纤盒技术要求 (9) 中国电信光缆分光分纤盒技术要求 (10) 中国电信光缆交接箱技术要求 (11) 中国电信适配器技术要求 (12) 中国电信现场组装光纤活动连接器技术要求 (13) 中国电信光纤机械式接续子技术要求 (14) 中国电信信息插座技术要求
I
Q/CT XXXX.1-2010 8.1 标志 .................................................................... 17 8.2 包装、运输 .............................................................. 17 8.3 储存 .................................................................... 17
通信设备产品包装通用技术条件 电子电工产品环境试验 概述和指南 电工电子产品着火危险试验 第5部分：试验火焰 针焰试 验方法 装置、确认试验方法和导则 光纤光缆连接器 第1部分：总规范 光纤光缆接头 第4部分：分规范 光纤光缆机械式接头 光纤配线架 光纤活动连接器 第1部分：LC型 光纤活动连接器 第3部分：SC型 接入网用蝶形引入光缆 光纤活动连接器可靠性要求及试验方法 通信用单芯光纤机械式接续器
Q/CT XXXX.1-2010 在这种连接器插头内，光纤被预置在连接器的插针体中，用户光缆中的光纤与预置 光纤通过折射率匹配材料机械方式接续。 折射率匹配材料是一种用于填充在光纤端面之间用以减小光纤端面间的菲涅尔反 射，且折射率大小近似于光纤折射率的液态或凝胶状材料。
保密等级：公开发放
中国电信集团公司技术标准
Q/CT XXXX.1-2010
中国电信现场组装光纤活动连接器 技术要求
Technical Requirements for Field-mountable Optical Connector of China Telecom （暂定）
200×-××-××发布
3 名词术语和缩略语
3.1 名词术语 3.1.1 现场组装光纤活动连接器
现场组装光纤活动连接器（简称光纤现场连接器）是一种在施工现场直接成端，采 用机械接续或热熔接方法，不采用现场研磨成端的光纤活动连接器（接头）。
