现浇涵洞沉降缝及防水层处理技术交底
2013.4.17
防水卷材纵向宜整幅铺设，当防水卷材进行搭接时，若需要纵向搭接，允许进行一次纵向搭接，且先行纵向搭接，在进行横向搭接，纵向搭接接头应错开。纵向搭接宽度不得小于12cm，横向搭接宽度不得小于80mm。防水层施工完毕方可进行混凝土保护层的施工。
（2）保护层
保护层采用C40细石混凝土，厚度需符合设计要求。制作保护层时。
4、蜂窝应用水泥砂浆填补平整；麻面应用水泥净浆填补平整。对蜂窝、麻面的填补，均应在水泥砂浆、水泥净浆中添加适量水溶性胶粘剂增强与填补面的连接。
5、对蜂窝、麻面作填补前，应清除蜂窝、麻面中的松散层、浮碴、浮灰、油污等，并使用填补面湿润。
交底人∕时间
审核人
/时间
接收人
/时间
技术交底书
工程名称
涵洞工程
施工单位
基层处理
1、为保证防水层的铺设质量和节省防水涂料,涵洞基层、内外过墙和端边墙内侧涂刷防水涂料处应平整、无凹凸不平、蜂窝麻面、浮碴、浮灰、油污等。
2、平整度用1m长的靠尺检查，空隙只允许平缓变化，且不大于10mm。
3、平整度不符合要求者，可用凿除的方法进行处理，或用水泥砂浆进行找平。用水泥砂浆找平时，应添加适量水溶性胶粘剂（如107胶等）增强水泥砂浆与填补面的连接，且该面应清洁、湿润。
防水层施工
（1）防水层
涂刷防水涂料时基层应干燥，防水涂料的涂刷应从涵顶向另一端涂刷，涂刷宽度应与防水卷材宽度相对应，涂刷应均匀，涂刷厚度不得小于1.5mm，并不得漏刷，一边涂刷一边铺贴防水卷材。
交底人∕时间
审核人
/时间
接收人
/时间
技术交底书
工程名称
涵洞工程
施工单位
中铁四局红淖三铁路
工程部位
现浇涵洞沉降缝及防水层处理
沉降缝施工
涵洞浇筑时，沉降缝间填塞聚苯乙烯板，设置中埋式橡胶止水带，具体设置为止水带在涵节端部沿框架板厚中心线呈环形布置。当止水带与涵节钢筋有干扰时，可适当移动钢筋，但不得截断涵节内钢筋。涵洞浇筑完毕拆模后，开始进行沉降缝处理，将聚苯乙烯板沿框架内底板、墙身、顶板及框架外墙身和顶板凿除12-14cm深度聚苯乙烯板，用M10水泥砂浆填塞密实。
技术交底书
工程名称
涵洞工程
施工单位
中铁四局红淖三铁路
工程部位
现浇涵洞沉降缝及防水层处理
交底时间
2013.4.17
技术交底内容及要求：
施工时按设计位置设置沉降缝，沉降缝要做到顺直、上下贯穿整个断面。现浇涵洞涵节沉降缝处设橡胶止水带，出入口涵节与八字墙间不设。止水带宜用整根尽量减少接头，接头应粘接牢固密不透风，接头宜设在沉降缝的平直部位，不得设在涵身边墙与顶底板转角处。止水带搭接长度为15cm-20cm。沉降缝采用聚苯乙烯板设置，沉降缝外侧及板顶贴防水卷材。边墙外侧涂聚氨酯防水涂料。砼基层表面要平整、干燥、无杂物，先涂第一层，待干燥后涂第二层。
中铁四局红淖三铁路
工程部位
现浇涵洞沉降缝及防水层处理
交底时间
2013.4.17
6、涂刷防水涂料时基层应干燥。基层干燥鉴别的方法，一般可凭经验、肉ቤተ መጻሕፍቲ ባይዱ观察。也可用1m见方的塑料布复盖其上，利用阳光照射1-3小时后（也可用吹风机加热的方法），观其是否出现水汽，若无水汽出现可视为干燥。
卷材粘铺
施工前要认真地将表面的水泥砂浆余渣尘土及杂物铲除清理干净，在干燥的基层上涂刷第一遍防水涂料，4小时后再刷第二遍涂料，第二遍涂料刷十分钟后开始粘铺卷材。边滚铺、边滚压，要求铺、贴、紧、密实、平整，注意不要卷入空气或异物无皱折无起鼓，干燥20分钟后用力滚压。
后附沉降缝及防水处理的大样图：
交底人∕时间
审核人
/时间
接收人
/时间

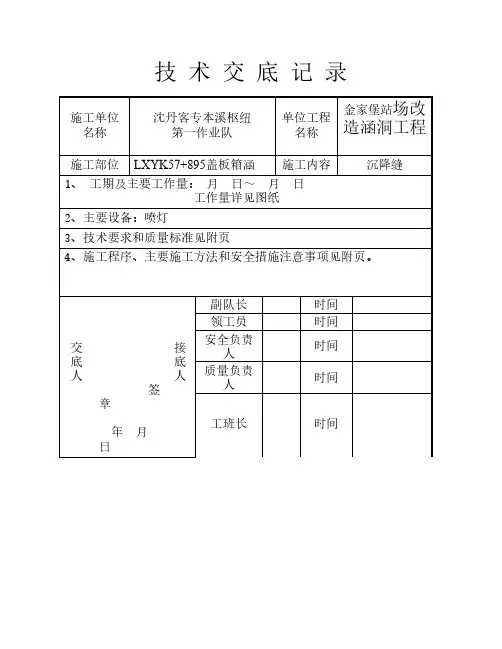

涵洞防水层、沉降缝技术交底895
施工单位 名称
沈丹客专本溪枢纽 第一作业队
金家堡站场改
单位工程
名称 造涵洞工程
施工部位 LXYK57+895盖板箱涵 施工内容
沉降缝
1、 工期及主要工作量： 月 日～ 月 日 工作量详见图纸
2、主要设备：喷灯
3、技术要求和质量标准见附页
4、施工程序、主要施工方法和安全措施注意事项见附页。
搅拌桶、220V电源、打磨机、小平铲、凿 子、吹灰机、扫掃、滚动刷、毛刷、弹线 盒、剪刀、壁纸刀、卷材铺展器、多头喷等 车或自动铺装车、喷灯、刚压辊、小压辊 等。 （3） 基层表面不得有明水，严禁雨中施工。 （4） 基层处理剂涂刷前要求基层干燥，基层干燥 的鉴别方法可凭经验肉眼观察，将1m建房的 卷材覆盖在基层表面上，静置2～3h，若覆 盖的基层表面无水印即可视为符合要求，可 进行铺设卷材施工，若气候环境无法获得干 燥的基层，应采用潮湿基层处理剂。 （5） 涂刷高聚物改性沥青基层处理剂，用量为每 平方米不少于0.4kg。施工方法是用长柄滚 刷涂刷。要求涂刷均匀，不漏地面，不堆积 待处理剂达到干燥程度方可进行防水卷材施 工。 （6） 防水卷材纵横向的搭接均不应小于100mm， 在已涂刷基层处理剂并干燥的基层表面，留
3、本涵铸铁结构采用的建筑材料等级见主体工程数量表；防水层的材 料规格及沉降缝的设置办法按《叁桥通（2010）8066图施工。 4、保护层达到设计强度后，应钻取芯样进行混凝土与卷材或涂料的粘 结强度检测。 5、防水卷材的铺贴应平整、无破损、无空鼓、搭接处及周边均不得翘 起。 6、C40细石聚丙烯腈纤维混凝土保护层表面不得出现裂缝。 7、止水带安装应准确，止水带应平整，无破损，无空鼓，搭接处性能 指标不能低于本设计要求。 8、遇水膨胀橡胶止水条在安装位置准确，遇水膨胀止水条无破损，否 则应更换或重新施工沉降缝或施工缝。嵌缝膏施工应均匀、整齐、不 可污染结构。 9沉降缝位置、尺寸、构造形式和止水带的安装必须符合设计要求。 10、沉降缝不得漏水。

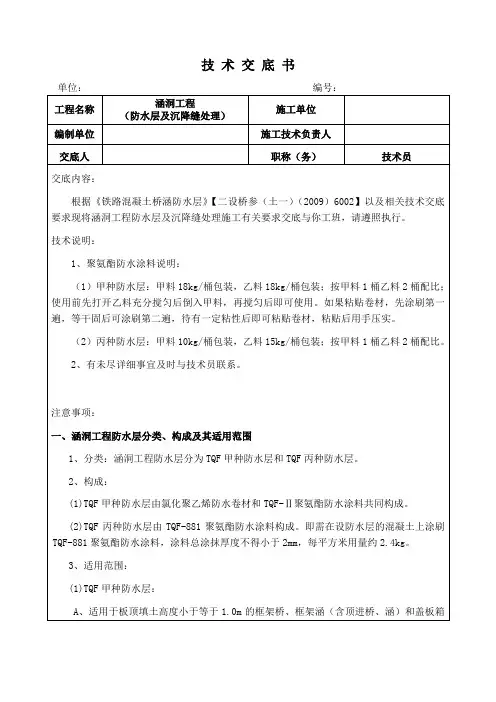

2019年防水层及沉降缝处理技术交底.doc
技术交底书单位：编号：复核者：签收者：签收时间：下面是赠送的范文，不需要的朋友可以下载后编辑删除2013党风建设心得体会范文按照上级的统一部署，我们认真组织开展了党风廉政建设教育活动。
通过学习，我对活动的重要意义有了一个更高的认识，使我对开展党风廉政建设的重要性和必要性有了更进一步的认识和了解。
可以肯定地说，通过这次教育活动，使自己对相关内容在原有的学习基础上有了更进一步的提高，在一些方面拓宽了思路，开阔了视野，增强了搞好工作的信心。
现就学习情况谈一点粗浅的认识和看法。
一、加强党风廉政建设，干干净净履行职责党风廉政建设关乎民心向背，关乎事业成败。
党中央领导集体对加强党风廉政建设和反腐败斗争给予高度关注和重视，采取了强力措施，中纪委三次全会上提出了“四大纪律”、“八项要求”，中央连续出台了《党内监督条例》和《纪律处分条例》两个法规，充分显示了坚持不懈反腐倡廉的强大决心。
对于廉洁自律问题，要把握好两条：一要干事，二要干净，也就是既勤又廉。
不勤政无以立业，就没地位;不廉政无以立身，就栽跟头。
要把这两条统一起来对待，经得起考验，树立好形象。
1、要警钟长鸣，筑牢防线。
任何腐化、腐败行为都是从思想的蜕化开始的，都有一个思想演变的过程。
因此，把牢思想这一关是最有效的预防，加强思想教育也是反腐倡廉的根本之策。
我们一时一刻都不能放松世界观、人生观、价值观的改造。
要认识到权力是一把双刃剑，用好了能为民造福，用不好也能为自己造“罪”。
我虽然只是公安局一名普通民警，也应该倍加珍惜得来不易的工作，不要因一念之差给家庭、给亲人带来无以挽回的痛苦。
2、从严自律，管住自己。
当前市场经济的趋利性逐步渗透到社会生活的方方面面，形形色色的价值观不断充斥人们的思想，我们现在各方面的条件也有了很大的改善。
但越是在这种形势下，越要保持清醒的头脑，越要保持艰苦奋斗的作风，越要从方方面面严格要求自己。
稍有不慎，就可能犯错误、栽跟头。
“常在河边走，难得不湿鞋”，就是要时时刻刻谨小慎微。
涵洞沉降缝及防水层技术交底
涵洞沉降缝及防水层技术交底一、背景涵洞为公路交通建设中的重要配套工程，通常位于高速公路、城市道路等交通要道上。
随着社会发展和城市化进程加速，涵洞建设越来越多，也对涵洞建设质量提出了更高的要求。
而涵洞建设中涉及的沉降缝及防水层的设计施工，也是影响涵洞质量和使用寿命的关键环节。
本文将对涵洞沉降缝及防水层的技术交底进行详细阐述，以实现涵洞建设的高质量完工。
二、涵洞沉降缝设计和施工涵洞的沉降缝设计是为了解决地面和涵洞的沉降不一致，避免涵洞在沉降不平衡时发生结构破坏。
沉降缝的施工应坚持“精、细、严、实”的原则，具体包括以下内容：1.沉降缝的位置应选择在伸缩缝位移的最大值处，以缩小位移量，同时也应与桥梁、隧道的连接处要对接好，以减小结构变形。
2.沉降缝的材料及尺寸应根据实际情况灵活选择，同时还要注意控制温度差和位移量的大小，以确保沉降缝的正常工作。
3.各组沉降缝之间应保证有足够的接触面积，以确保良好的传力效果。
4.沉降缝的安装和固定应注意接缝的平整性，且与涵洞墙体的整体施工要保持一致，以保证涵洞总体的美观性和安全性。
三、涵洞防水层设计和施工涵洞防水层的设计和施工有着非常重要的意义，可以有效地防止地下水、雨水渗透进入涵洞内部，保障涵洞的安全使用。
防水层施工应从以下方面入手：1.材料选择：防水层有多种材料可选择，如卷材、涂料等。
应根据实际需要选取材料，并注意材料之间的兼容性和可靠性。
2.防水层厚度：应根据施工环境和实际要求，确认防水层的最佳厚度，避免过薄或过厚的情况出现。
3.施工工艺：防水层的施工应该要杜绝裂缝、断点的存在，同时要保证作业面的平整性和接头的牢固性。
4.防水层的检验：防水层施工后应进行检验，确认其质量和完整性，以满足使用和使用寿命的要求。
四、涵洞沉降缝和防水层的质量控制涵洞沉降缝和防水层的质量控制直接影响到涵洞使用寿命和安全性。
在施工过程中，应加强质量控制，确保涵洞沉降缝和防水层的质量，具体包括以下措施：1.对施工工艺进行质量监控，加强现场监测和管理，防止建筑材料的损耗和浪费。
涵洞沉降缝技术交底书
涵洞沉降缝技术交底书1 编制依据1.1《钢筋混凝土盖板箱涵设计图》1.2《铁路混凝土桥涵防水层》（2010）60021.3《铁路桥涵工程施工质量验收标准》TB10415-20032 应用范围此技术交底仅用于钢筋混凝土框架箱涵和盖板箱涵的沉降缝施工。
3 沉降缝设置目的设置沉降缝的目的，是使缝两边的构造物能自由沉降，又能防止水分渗漏。
故沉降缝必须贯穿包括基础在内的整个断面。
涵洞基础施工前，应测量确定沉降缝在基底面上的位置。
沉降缝端面应整齐、方正，基础和涵身上下不得交错。
4 施工准备4.1技术准备熟悉施工图及沉降缝的施工质量标准和操作方法。
4.2材料准备4.2.1沉降缝所用原材料的品种、规格、性能等必须符合设计要求。
4.2.2沉降缝位置、尺寸、构造形式和止水带的安装等必须符合设计要求。
4.2.3沉降缝断面应竖直、平整、上下不得交错搭压，以免影响沉降。
4.2.4填缝材料应具有弹韧性、不透水性和耐久性，并应连续填塞密实。
4.3作业条件4.3.1沉降缝应按施工图纸位置留设好4.3.2沉降缝填塞前应将缝内泥土、浮浆、杂物清除干净。
4.3.3选择连续晴天施工。
4.3.4施工人员、材料、机具准备妥当。
4.3.5安全质量措施健全5 沉降缝施工及相关要求5.1沉降缝的位置必须按设计图纸设置留设，缝宽为3cm。
5.2 M10水泥砂浆、聚苯乙烯泡沫塑料板、橡胶止水带止水带采用中埋式氯丁橡胶止水带[300*(≥)6]型，表面不得有破损，长度符合要求。
止水带宜用整根，尽量减少接头，接头应连接牢固，密不透水。
5.3基础沉降缝施工沉降缝的位置应提前放线，放出准确位置。
基础沉降缝内填塞聚苯乙烯泡沫塑料板和橡胶止水带。
5.4涵身沉降缝施工涵身沉降缝位置应与基础沉降缝重合。
涵身沉降缝处施工时，应将止水带夹于聚苯乙烯泡沫塑料板之间。
施工时注意止水带的固定，圆环中心应在沉降缝的中心线上。
止水带的接头宜设在水平位置，不得设在墙体拐角处。
混凝土浇筑前应校正橡胶止水带位置，橡胶止水带表面清理干净。

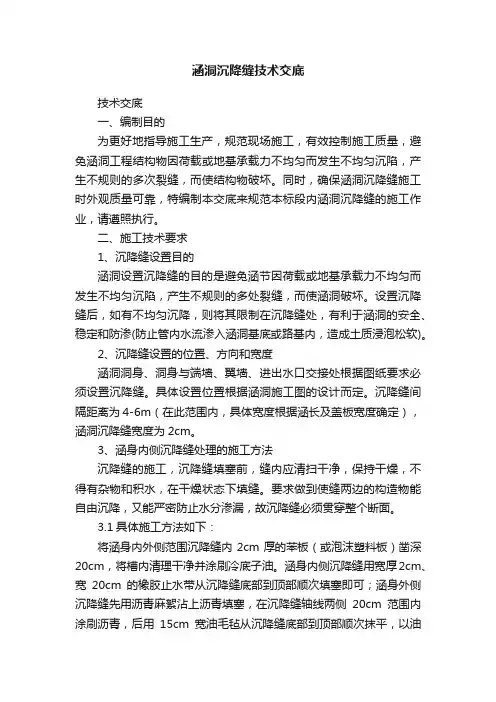

涵洞沉降缝技术交底
涵洞沉降缝技术交底技术交底一、编制目的为更好地指导施工生产，规范现场施工，有效控制施工质量，避免涵洞工程结构物因荷载或地基承载力不均匀而发生不均匀沉陷，产生不规则的多次裂缝，而使结构物破坏。
同时，确保涵洞沉降缝施工时外观质量可靠，特编制本交底来规范本标段内涵洞沉降缝的施工作业，请遵照执行。
二、施工技术要求1、沉降缝设置目的涵洞设置沉降缝的目的是避免涵节因荷载或地基承载力不均匀而发生不均匀沉陷，产生不规则的多处裂缝，而使涵洞破坏。
设置沉降缝后，如有不均匀沉降，则将其限制在沉降缝处，有利于涵洞的安全、稳定和防渗(防止管内水流渗入涵洞基底或路基内，造成土质浸泡松软)。
2、沉降缝设置的位置、方向和宽度涵洞洞身、洞身与端墙、翼墙、进出水口交接处根据图纸要求必须设置沉降缝。
具体设置位置根据涵洞施工图的设计而定。
沉降缝间隔距离为4-6m（在此范围内，具体宽度根据涵长及盖板宽度确定），涵洞沉降缝宽度为2cm。
3、涵身内侧沉降缝处理的施工方法沉降缝的施工，沉降缝填塞前，缝内应清扫干净，保持干燥，不得有杂物和积水，在干燥状态下填缝。
要求做到使缝两边的构造物能自由沉降，又能严密防止水分渗漏，故沉降缝必须贯穿整个断面。
3.1具体施工方法如下：将涵身内外侧范围沉降缝内2cm厚的苯板（或泡沫塑料板）凿深20cm，将槽内清理干净并涂刷冷底子油。
涵身内侧沉降缝用宽厚2cm、宽20cm的橡胶止水带从沉降缝底部到顶部顺次填塞即可；涵身外侧沉降缝先用沥青麻絮沾上沥青填塞，在沉降缝轴线两侧20cm范围内涂刷沥青，后用15cm宽油毛毡从沉降缝底部到顶部顺次抹平，以油毛毡平顺不起鼓为宜。
同时为保证沉降缝的垂直度，进行处理时必须用墨斗线弹出处理位置及范围。
表11—13．1沉降缝质量标准及检验方法3.2沉降缝处理的施工质量要求：沉降缝端面应整齐、方正，嵌塞物应紧密填实。
沉降缝处理要求上下垂直、贯通。
三、安全措施1、施工区域应设明显的安全警示牌和安全注意事项宣专栏，严禁非工作人员出入。
涵洞沉降缝及防水层总体技术交底
技术交底书
****** 编号：
框架涵沉降缝构造
盖板涵沉降缝构造止水带安装方法
沉降缝、非沉降缝处防水设置
八、防水层构造
1、盖板涵顶部设置卷材防水层及保护层（4cm），卷材防水层铺至顶面以下25cm，边墙外侧不设防水层；框架涵顶部设置卷材防水层及保护层，卷材防水层铺至顶面以下25cm，边墙外侧设置聚氯酯防水层，不设保护层。
2、圆涵不设防水层，但管节与管节之间设置包缝防水层（基座部分除外），统一采用0.5米宽防水卷材，管节外部设置厚20cm塑性黏土保护层。
3、盖板涵、框架涵沉降缝设置止水带，圆涵、顶进涵沉降缝统一设置缓膨胀型遇水膨胀橡胶止水条，涵洞沉降缝外侧同时应该设置不小于50cm宽的卷材防水层。
盖板涵、框架涵、圆涵采用聚苯乙烯泡沬塑料板填缝，聚氨酯密封膏内侧嵌缝，其中盖板涵、框架涵深5cm，圆涵深2cm。
4、防水卷材纵向宜整幅铺设，当卷材进行搭接时，若需要纵向搭接时，允许一次纵向搭接，再进行横向搭接，纵向搭接接头应错开，纵向搭接宽度不得小于120mm，横向搭接宽度不得小于80mm。
5、防水层铺设完毕后，方可进行保护层的施工，保护层设置横向2%的坡度。
交底部门：日期：。
涵洞防水层及沉降缝施工技术交底2014.4.1
编制人
审查人
交底日期
2014.4.10
接受交底人
三、安全防护
3.1施工时用的材料和辅助材料，多属易燃物品，防水材料的运输、存放材料的仓库和施工现场必须严禁烟花，同时要配备消防器材。材料存放地应保持干燥、阴凉、通风且远离火源。
3.2严格按照施工作业要求。包括高空作业安全以及设备操作安全。
3.3施工过程中相关人员需穿工作服，佩戴目镜、手套、防毒面具等劳保用品，并保证施工环境通风良好。
①凝土基层表面处理完毕并验收合格后，方可涂刷粘结剂，铺贴防水卷材，防水卷材厚度1.5~1.8mm，宽度2.2~2.5m。
②基层表面不得有明水，严禁雨中施工。
③粘结剂涂刷前要求基层应干燥。
④涂刷粘结剂方法是用长柄滚刷进行涂刷，要求涂刷均匀，不露底面，不堆积，待处理剂达到干燥程度（一般为不沾手为准）方可进行防水卷材施工。
⑧防水层完工后，在胶结材料固化前不得在其上行走或进行后道工序的作业。
1.2.6细石纤维混凝土（保护层厚度4cm）
①纤维混凝土应采用强制搅拌，将石子、沙子、水泥、水、减水剂和纤维同时倒入搅拌机中，搅拌时间不少于3分钟，应搅拌均匀。
②将混合均匀的纤维混凝土均匀铺在防水层上，用平板振捣器捣实，在拉动平板振捣器时速度应尽量缓慢，使纤维混凝土的振捣时间达到20秒左右，并无可见空洞为止。
③配置好的涂料应在20分钟内用完，随配随用。
④喷涂后4小时或涂刷后12小时内须防止霜冻、雨林及暴晒。
⑤防水层完全干固后，方可浇筑保护层。
⑥防水涂料及基层处理剂在运输和保存中，防止日晒雨淋，严禁接近火源。
⑦保护层混凝土的原材料、配合比及施工养护应根据涵洞所处环境，按《铁路混凝土结构耐久性设计暂行规定》的有关规定执行。
涵洞_防水技术交底
涵洞防水技术交底施工单位：中铁二十二局集团有限公司合同号：监理单位：江西交通咨询公司编号：单位工程路基工程分项工程施工内容涵洞防水层施工交底依据：设计图纸；施工图纸；《公路桥涵设计通用规范》；《公路桥涵施工技术规范》；《两阶段施工图纸》涵洞防水层施工一、涵洞防水范围1、所有沉降缝、盖板缝都应做三油两毡处理。
2、基础顶以上涵洞两侧、涵洞顶均涂两层沥青。
3、沉降缝内、外、顶三侧均做防水，沉降缝内侧采用沥青麻絮填塞，外侧、顶侧做三油两毡处理，油毡宽50cm，缝两边各25cm，首先涂一层沥青，然后铺一层毛毡，再涂刷第二层沥青，依次类推。
4、八字墙外侧及八字墙与台身沉降缝之间。
二、沉降缝处理沉降缝处填塞沥青麻絮，麻絮必须浸渍沥青后填塞，填塞深度不低于5cm，且内外侧全部填塞，使基础、涵台全断面贯通，上下顺直不得交错。
三、盖板缝处理盖板安装完成后，台背与盖板间2cm缝应采用M30水泥砂浆均匀填充，然后做三油两毡处理。
四、防水层台身两侧及盖板顶采用满涂沥青两层，两层厚度不得小于0.3cm。
五、熬制沥青1、熬炼沥青时必须遵守安全操作规程。
熬炼地点应选择较平坦处，与易燃可燃液体贮罐间距不得小于50米，与易燃可燃材料露天货物堆垛间距不得小于40米，与四周其它建筑房屋最少要保持10米以上的间距，并将10米以内的可燃物打扫干净，避免因熬炼沥青起火而造成大的损失。
2、熬炼的锅灶要设在建筑物的下风方向，不允许设在高压线下面和简易工棚内。
熬炼锅灶要坚实稳固，不得有裂缝漏洞，靠近火门的锅沿应高出18－24厘米或砌一道隔火墙，避免灶内明火窜出引燃沥青。
3、沥青熬炼中应有专人值班，要勤搅拌。
在锅灶设计上可采用“死锅活灶”的方法，以便于随时撤出火源，以控制和调节温度。
熬炼的火炉中不得投入沥青或其他易燃油料，以免造成火焰猛窜引起火灾。
4、锅内沥青不要装得太满，加入的沥青应为锅容量的80％以下，以免沥青膨胀沸腾时溢出。
对含水分较多的沥青要一点一点地慢慢加，严防把冷沥青加得过多、过快、过急而引起沥青喷溅。
涵洞通道沉降缝施工技术交底
涵洞通道沉降缝施工技术交底一、作业内容炼制沥青，浸制沥青麻絮（布），油毡剪裁，涂沥青及张贴木板制作，涂沥青及安装，嵌塞沉降缝，砂浆拌制，抹铺砂浆，填塞粘土。
二、机具材料主要机具材料有砂浆搅拌机、灰板、铁抹子、灰桶、沥青、麻絮、麻绳、麻布、铅丝、铁桶或铁锅、刷子、木板或木条油毡、粘土等。
三、沉降缝设置设置沉降缝的目的，为防止结构物不均匀沉降，产生不规则裂缝,故预先设置规则的沉降缝，是使缝两边的构造能自由沉降，满足结构物变形要求，又能防止水分渗漏。
故沉降缝必须贯穿包括基础在内的整个断面。
涵洞及浆砌防护工程基础施工前,应测量确定沉降缝在基底面上的位置,在沉降缝两端地面上立垂直木杆挂线或用沥青木板直接定位施工.沉降缝端面应整齐、方正，基础和涵身或浆砌墙身上下不得交错.沉降缝及防水层施工完成后在墙背填筑20cm不透水粘土层，涵顶浇筑20cm 厚C40细石混凝土保护层保护防水层在填土时不被损坏.四、填塞材料的制备填塞材料应使用经防腐处理的麻筋、纤维板或其他弹性耐久材料.本标段涵洞及浆砌工程的沉降缝填塞材料均为沥青浸制麻絮、1:3砂浆及粘土。
1、沥青的熬制：沥青可用锅、铁桶等容器以火熬制。
铁桶装的沥青，应打开桶口小盖,将桶横倒搁置在火炉上，以文火使沥青溶化后，从开口流人熬制用的铁锅或铁桶中。
熬制用的铁锅或铁桶必须有盖,以便在沥青飞溅或着火时．用以覆盖。
熬制处应设在工地下风方向，与一般工作人员、料堆、房屋等保持一定距离，锅内沥青不得超过锅容积的2／3.熬制中应不断搅拌至全部为液态为止.溶化后的沥青应继续加温至175℃（不得超过190℃）。
熬好的沥青盛在小铁桶中送至工点使用。
使用是热沥青的温度不低于150℃,涂敷工作应在干燥温暖（温度不低于+5℃)的天气下进行。
2、沥青麻絮（布)浸制:沥青麻絮（布）用热沥青浸制。
浸制后的麻絮（布）表面应呈淡黑色，无裂和叠皱，撕断面上应呈黑色，不应有显示未浸透的布层或部分.3、砂浆拌制：砂浆拌制使用砂浆搅拌机进行，严格按照砂浆配合比拌制，拌制的砂浆要随伴随用,少量存放，水泥砂浆和水泥混合砂浆应分别在3h和4h内使用完毕；当施工期间最高气温超过30℃时，应分别在拌成后2h和3h内使用完毕。
涵洞防水层处理技术交底
涵洞通道防水层施工技术交底1.作业前准备1.1操作人员1.1.1现场操作人员事先要熟悉操作程序及操作方法，并通过能力鉴定后方可进行操作。
1.1.2施工管理人员必须向操作者进行技术交底，以便了解设计意图合技术要求。
1.1.3施工操作期间必须指派专人进行工序中间控制。
1.2机具、工具沥青锅及砧锅、炉灶铁锹油桶、油壶、油勺、棕刷、剪刀、铲刀等。
1.3材料1.3.1沥青采用30号石油沥青，石油沥青不得与焦油沥青混合使用；沥青进场前应检查出厂合格证并由试验人员取样送中心试验室进行复测。
1.3.2现场使用的油毡必须干燥且质量合格。
1.3.3防水材料应设置在阴凉通风处，不应受潮并远离火源，注意防火。
2.作业条件及作业范围2.1涵洞盖板顶防水层铺设前，盖板现浇或预制安装完毕，并在铺设防水层前必须保持盖板顶表面干燥。
2.2防水基层（即涵洞浇筑完后外侧混凝土层）应平整，坚实、洁净、无污染，无杂质，无油渍，无灰土等，局部突出的结硬杂物，应将其打磨清理干净，清理步骤如下：(1)先用钢刷仔细刷掉混凝土浮浆，局部打磨结硬杂物。
平整凹凸不平处，清理油污垃圾等。
(2)用空压机或风力灭火器吹干净钢刷刷掉的灰尘及浮浆，或用高压水冲洗。
(3)对于拉杆孔，首先处理孔洞周围混凝土表层，打磨结硬杂物，平整凹凸不平处，利用沥青麻布填塞结实后，水泥砂浆封实表面，并涂抹防水涂料。
(4)沉降缝应进行填缝处理。
填缝前，应清理干净缝内杂物，并保持干燥。
基础(含洞底铺砌)沉降缝填嵌涂沥青木板或沥青砂，并在流水面用1：3水泥砂浆填塞深15cm以上；台身外背用热沥青麻筋填塞，深度5cm以上，台身内面同基础一样填塞。
填塞应密实，施工后要求沉降缝上下垂直贯通，线条顺直。
2.3涵洞施工完成后所有外露接缝均应做防水层处理。
3. “二油一毡”施工工艺3.1、通道、涵洞的板缝和沉降缝处防水处理设置沥青油毛毡防水层(即二油一毡)，施工防水层时必须在混凝土养生结束后进行，其砼表面应平整、洁净，并至少晾干10天。
